ЛАБОРАТОРНАЯ РАБОТА № 10

Тема: Исследование работы печатающих устройств

Цели:  изучить конструкцию струйного и лазерного  принтеров; закрепить знания о принципах работы струйного и лазерного принтеров.

Вид работы: групповой

Время выполнения: 2 часа

Оборудование:  струйный принтер                           - 1 шт.

                            лазерный принтер                           - 1 шт.

                            набор отверток                                - 1.

Теоретический материал:

Принтеры – устройства вывода данных из ПК, преобразующие информационные ASCII – коды в соответствующие им графические символы и фиксирующие эти символы на бумаге.

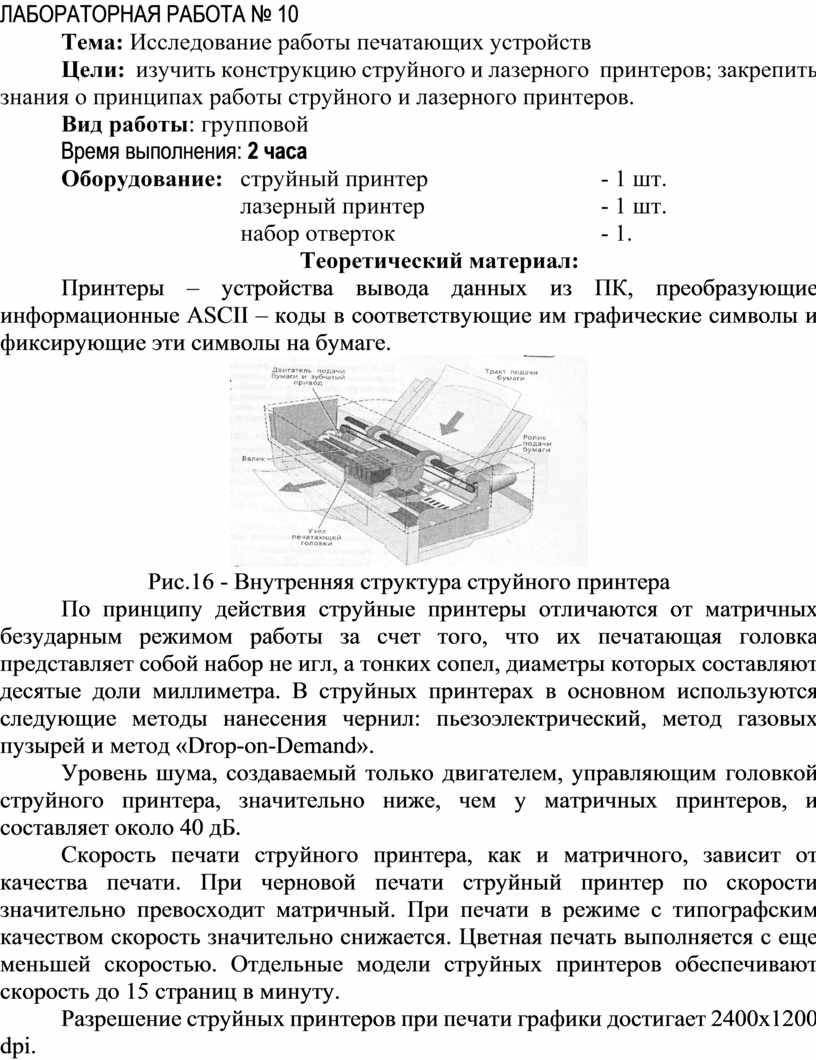

Рис.16 - Внутренняя структура струйного принтера

По принципу действия струйные принтеры отличаются от матричных безударным режимом работы за счет того, что их печатающая головка представляет собой набор не игл, а тонких сопел, диаметры которых составляют десятые доли миллиметра. В струйных принтерах в основном используются следующие методы нанесения чернил: пьезоэлектрический, метод газовых пузырей и метод «Drop-on-Demand».

Уровень шума, создаваемый только двигателем, управляющим головкой струйного принтера, значительно ниже, чем у матричных принтеров, и составляет около 40 дБ.

Скорость печати струйного принтера, как и матричного, зависит от качества печати. При черновой печати струйный принтер по скорости значительно превосходит матричный. При печати в режиме с типографским качеством скорость значительно снижается. Цветная печать выполняется с еще меньшей скоростью. Отдельные модели струйных принтеров обеспечивают скорость до 15 страниц в минуту.

Разрешение струйных принтеров при печати графики достигает 2400x1200 dpi.

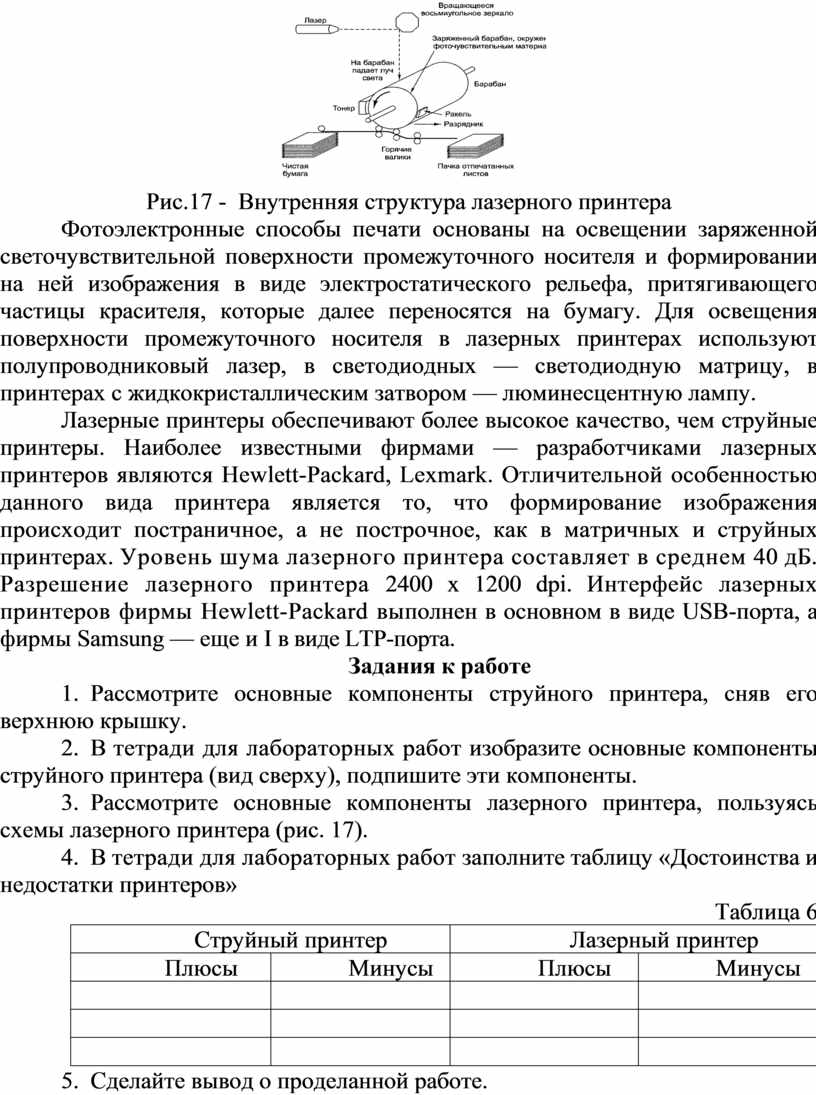

Рис.17 -  Внутренняя структура лазерного принтера

Фотоэлектронные способы печати основаны на освещении заряженной светочувствительной поверхности промежуточного носителя и формировании на ней изображения в виде электростатического рельефа, притягивающего частицы красителя, которые далее переносятся на бумагу. Для освещения поверхности промежуточного носителя в лазерных принтерах используют полупроводниковый лазер, в светодиодных — светодиодную матрицу, в принтерах с жидкокристаллическим затвором — люминесцентную лампу.

Лазерные принтеры обеспечивают более высокое качество, чем струйные принтеры. Наиболее известными фирмами — разработчиками лазерных принтеров являются Hewlett-Packard, Lexmark. Отличительной особенностью данного вида принтера является то, что формирование изображения происходит постраничное, а не построчное, как в матричных и струйных принтерах. Уровень шума лазерного принтера составляет в среднем 40 дБ. Разрешение лазерного принтера 2400 х 1200 dpi. Интерфейс лазерных принтеров фирмы Hewlett-Packard выполнен в основном в виде USB-порта, а фирмы Samsung — еще и I в виде LTP-порта.

Задания к работе

1.     Рассмотрите основные компоненты струйного принтера, сняв его верхнюю крышку.

2.     В тетради для лабораторных работ изобразите основные компоненты струйного принтера (вид сверху), подпишите эти компоненты.

3.     Рассмотрите основные компоненты лазерного принтера, пользуясь схемы лазерного принтера (рис. 17).

4.     В тетради для лабораторных работ заполните таблицу «Достоинства и недостатки принтеров»

Таблица 6

5.     Сделайте вывод о проделанной работе.
