Изготовление сварных балок различного профиля

УТВЕРЖДАЮ:

Зам. Директора по УПП

__________О.Н. Голам

«___»______________20__г.

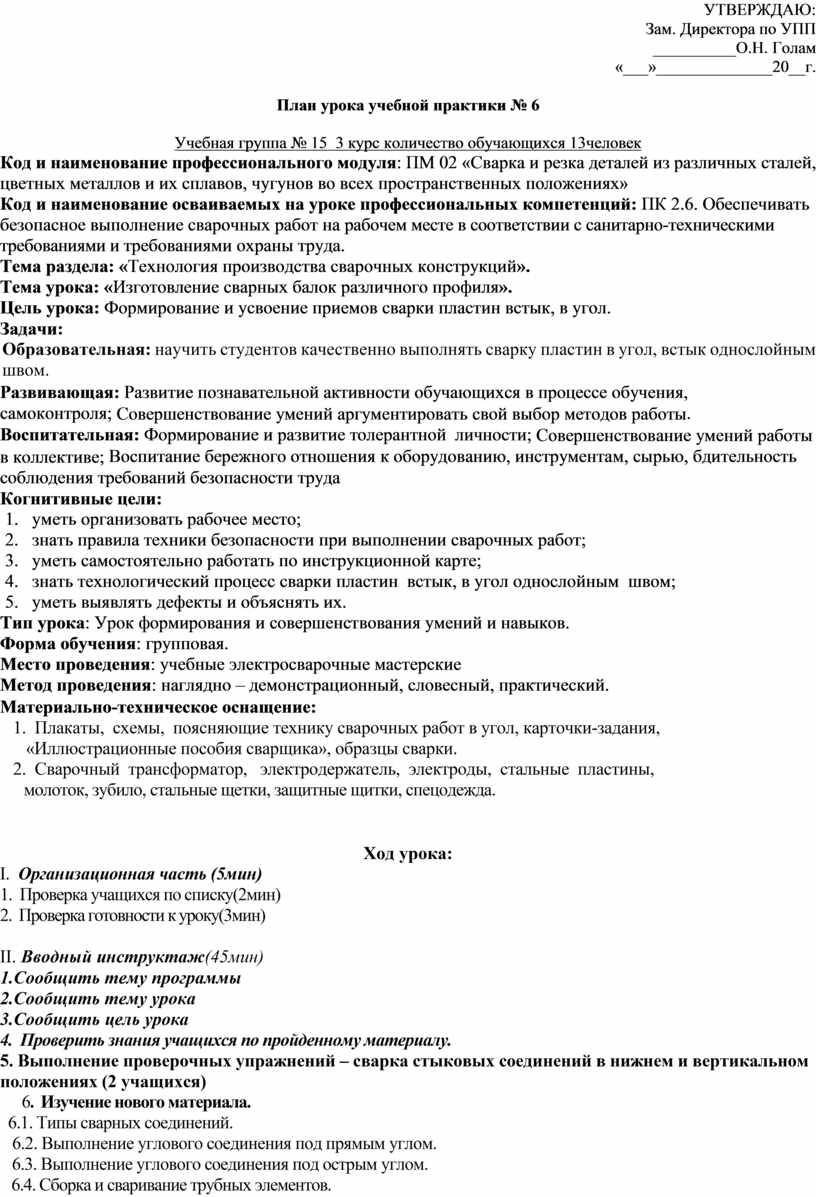

План урока учебной практики № 6

Учебная группа № 15  3 курс количество обучающихся 13человек

Код и наименование профессионального модуля: ПМ 02 «Сварка и резка деталей из различных сталей, цветных металлов и их сплавов, чугунов во всех пространственных положениях»

Код и наименование осваиваемых на уроке профессиональных компетенций: ПК 2.6. Обеспечивать безопасное выполнение сварочных работ на рабочем месте в соответствии с санитарно-техническими требованиями и требованиями охраны труда.

Тема раздела: «Технология производства сварочных конструкций».

Тема урока: «Изготовление сварных балок различного профиля».

Цель урока: Формирование и усвоение приемов сварки пластин встык, в угол.

Задачи:

Образовательная: научить студентов качественно выполнять сварку пластин в угол, встык однослойным швом.

Развивающая: Развитие познавательной активности обучающихся в процессе обучения, самоконтроля; Совершенствование умений аргументировать свой выбор методов работы.

Воспитательная: Формирование и развитие толерантной  личности; Совершенствование умений работы в коллективе; Воспитание бережного отношения к оборудованию, инструментам, сырью, бдительность соблюдения требований безопасности труда

Когнитивные цели:

1.      уметь организовать рабочее место;

2.      знать правила техники безопасности при выполнении сварочных работ;

3.      уметь самостоятельно работать по инструкционной карте;

4.      знать технологический процесс сварки пластин  встык, в угол однослойным  швом;

5.      уметь выявлять дефекты и объяснять их.

Тип урока: Урок формирования и совершенствования умений и навыков.

Форма обучения: групповая.

Место проведения: учебные электросварочные мастерские

Метод проведения: наглядно – демонстрационный, словесный, практический.

Материально-техническое оснащение:

   1.  Плакаты,  схемы,  поясняющие технику сварочных работ в угол, карточки-задания,

      «Иллюстрационные пособия сварщика», образцы сварки.

   2.  Сварочный  трансформатор,   электродержатель,  электроды,  стальные  пластины,

      молоток, зубило, стальные щетки, защитные щитки, спецодежда.

Ход урока:

I.  Организационная часть (5мин)

1.  Проверка учащихся по списку(2мин)

2.  Проверка готовности к уроку(3мин)

II. Вводный инструктаж(45мин)

1.Сообщить тему программы

2.Сообщить тему урока

3.Сообщить цель урока

4.  Проверить знания учащихся по пройденному материалу.

5. Выполнение проверочных упражнений – сварка стыковых соединений в нижнем и вертикальном положениях (2 учащихся)

      6.  Изучение нового материала.

  6.1. Типы сварных соединений.

   6.2. Выполнение углового соединения под прямым углом.

   6.3. Выполнение углового соединения под острым углом.

   6.4. Сборка и сваривание трубных элементов.

   6.5. Сборка и сваривание трубного и плоского элемента.

  6.6. Манипулирование электродом, чтение чертежей.

  6.7. Основные требования безопасности труда при ручной дуговой сварке.

  При выполнении сварочных работ существуют опасности для здоровья людей:

  а. Поражение электрическим током.

  б. Поражение глаз и открытых поверхностей кожи рук.

  в. Отравление вредными газами и пылью.

  г. Ожоги от разбрызгивания электродного расплавленного металла и шлака.

  д. Ушибы, порезы в процессе подготовки изделия под сварку и во время сварки.

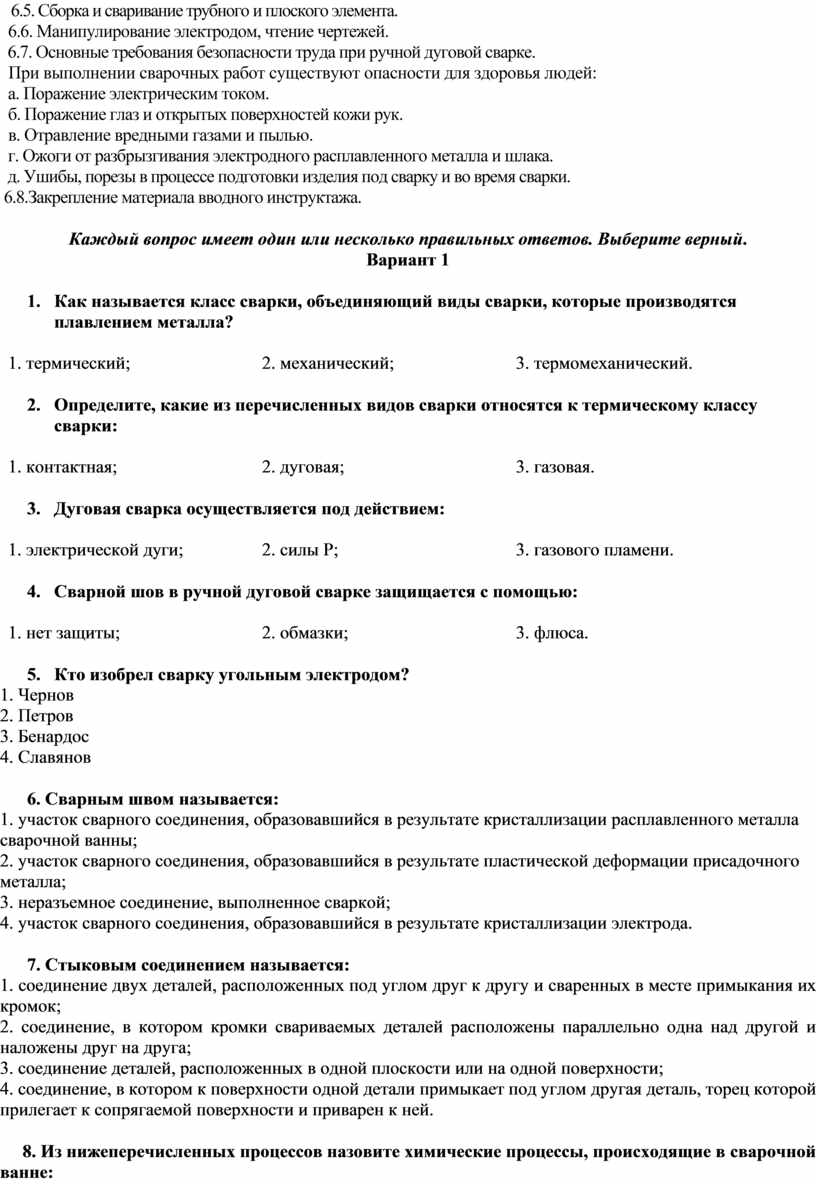

 6.8.Закрепление материала вводного инструктажа.

Каждый вопрос имеет один или несколько правильных ответов. Выберите верный.

Вариант 1

1. Как называется класс сварки, объединяющий виды сварки, которые производятся плавлением металла?

2. Определите, какие из перечисленных видов сварки относятся к термическому классу сварки:

3. Дуговая сварка осуществляется под действием:

4. Сварной шов в ручной дуговой сварке защищается с помощью:

5. Кто изобрел сварку угольным электродом?

1. Чернов

2. Петров

3. Бенардос

4. Славянов

      6. Сварным швом называется:

1. участок сварного соединения, образовавшийся в результате кристаллизации расплавленного металла сварочной ванны;

2. участок сварного соединения, образовавшийся в результате пластической деформации присадочного металла;

3. неразъемное соединение, выполненное сваркой;

4. участок сварного соединения, образовавшийся в результате кристаллизации электрода.

      7. Стыковым соединением называется:

1. соединение двух деталей, расположенных под углом друг к другу и сваренных в месте примыкания их кромок;

2. соединение, в котором кромки свариваемых деталей расположены параллельно одна над другой и наложены друг на друга;

3. соединение деталей, расположенных в одной плоскости или на одной поверхности;

4. соединение, в котором к поверхности одной детали примыкает под углом другая деталь, торец которой прилегает к сопрягаемой поверхности и приварен к ней.

     8. Из нижеперечисленных процессов назовите химические процессы, происходящие в сварочной ванне:

1. электрические процессы;

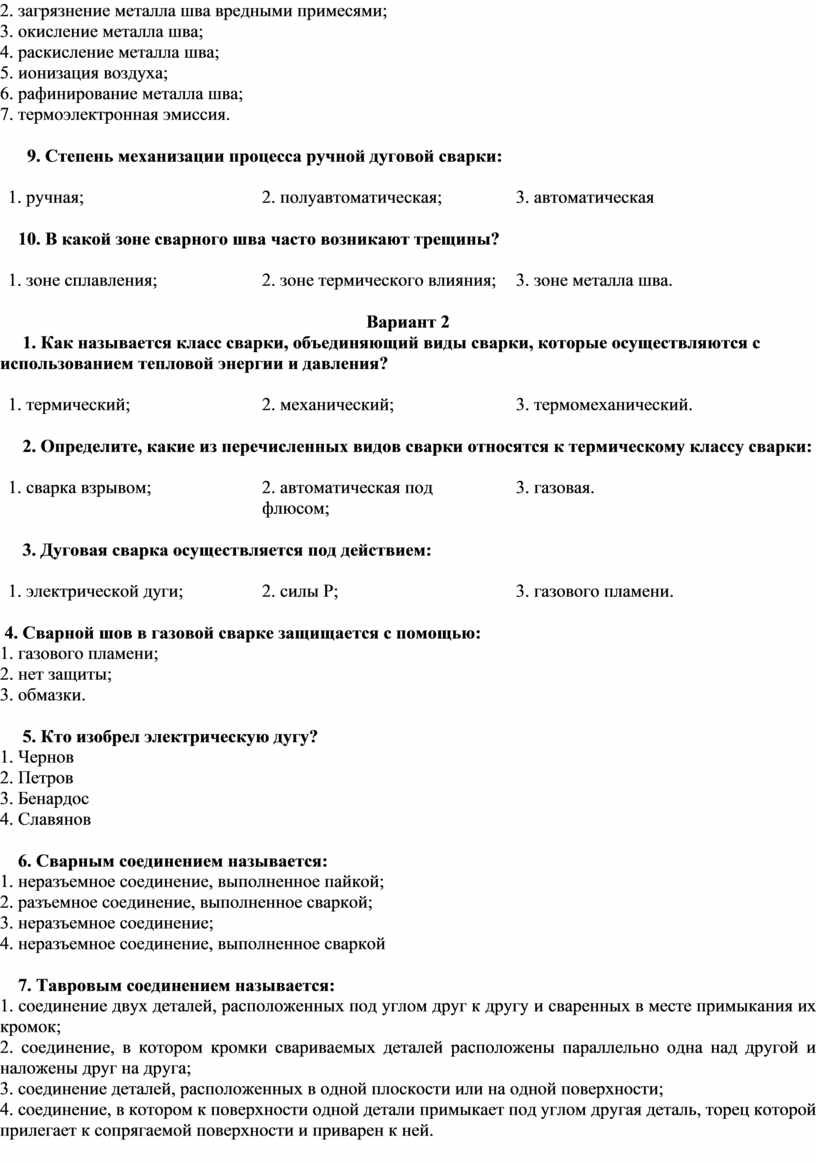

2. загрязнение металла шва вредными примесями;

3. окисление металла шва;

4. раскисление металла шва;

5. ионизация воздуха;

6. рафинирование металла шва;

7. термоэлектронная эмиссия.

      9. Степень механизации процесса ручной дуговой сварки:

    10. В какой зоне сварного шва часто возникают трещины?

Вариант 2

     1. Как называется класс сварки, объединяющий виды сварки, которые осуществляются с использованием тепловой энергии и давления?

     2. Определите, какие из перечисленных видов сварки относятся к термическому классу сварки:

     3. Дуговая сварка осуществляется под действием:

 4. Сварной шов в газовой сварке защищается с помощью:

1. газового пламени;

2. нет защиты;

3. обмазки.

     5. Кто изобрел электрическую дугу?

1. Чернов

2. Петров

3. Бенардос

4. Славянов

    6. Сварным соединением называется:

1. неразъемное соединение, выполненное пайкой;

2. разъемное соединение, выполненное сваркой;

3. неразъемное соединение;

4. неразъемное соединение, выполненное сваркой

    7. Тавровым соединением называется:

1. соединение двух деталей, расположенных под углом друг к другу и сваренных в месте примыкания их кромок;

2. соединение, в котором кромки свариваемых деталей расположены параллельно одна над другой и наложены друг на друга;

3. соединение деталей, расположенных в одной плоскости или на одной поверхности;

4. соединение, в котором к поверхности одной детали примыкает под углом другая деталь, торец которой прилегает к сопрягаемой поверхности и приварен к ней.

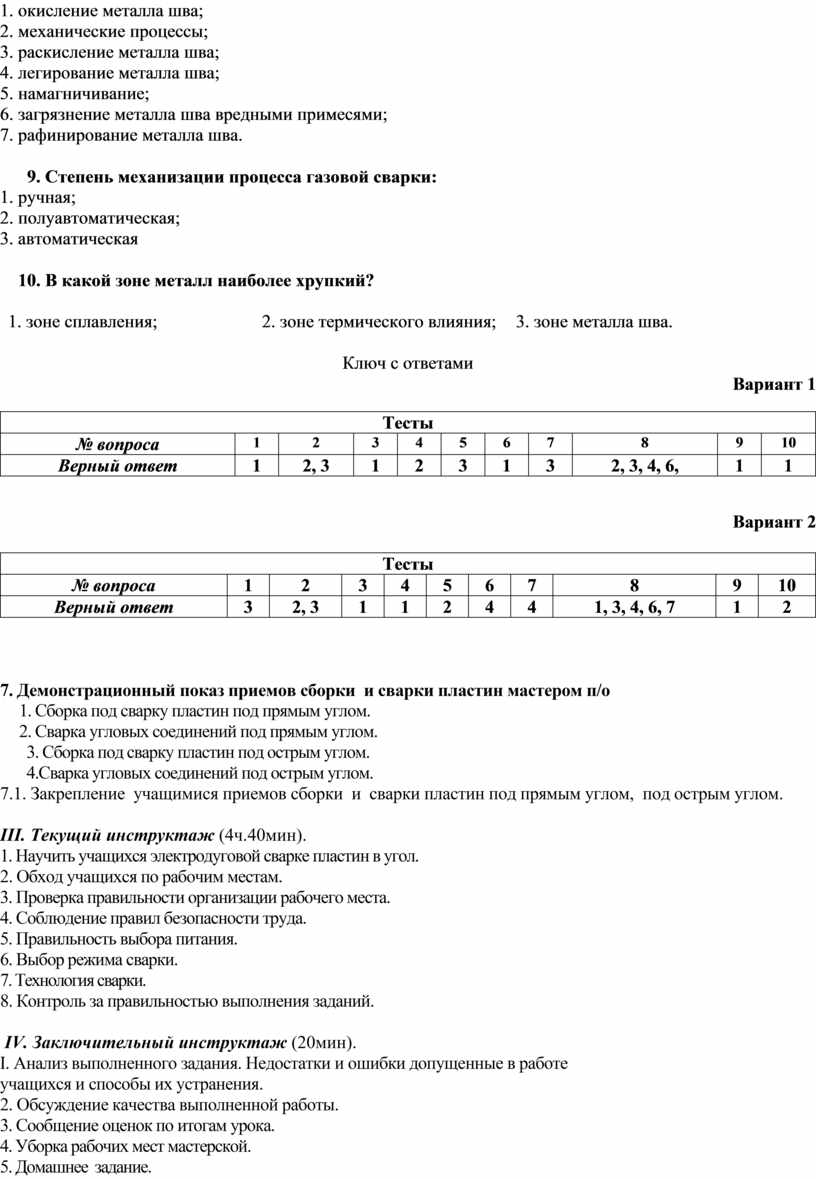

     8. Из нижеперечисленных процессов назовите химические процессы, происходящие в сварочной ванне:

1. окисление металла шва;

2. механические процессы;

3. раскисление металла шва;

4. легирование металла шва;

5. намагничивание;

6. загрязнение металла шва вредными примесями;

7. рафинирование металла шва.

      9. Степень механизации процесса газовой сварки:

1. ручная;

2. полуавтоматическая;

3. автоматическая

    10. В какой зоне металл наиболее хрупкий?

Ключ с ответами

Вариант 1

Вариант 2

7. Демонстрационный показ приемов сборки  и сварки пластин мастером п/о

     1. Сборка под сварку пластин под прямым углом.

     2. Сварка угловых соединений под прямым углом.

       3. Сборка под сварку пластин под острым углом.

       4.Сварка угловых соединений под острым углом.

7.1. Закрепление  учащимися приемов сборки  и  сварки пластин под прямым углом,  под острым углом.

III. Текущий инструктаж (4ч.40мин).

1. Научить учащихся электродуговой сварке пластин в угол.

2. Обход учащихся по рабочим местам.

3. Проверка правильности организации рабочего места.

4. Соблюдение правил безопасности труда.

5. Правильность выбора питания.

6. Выбор режима сварки.

7. Технология сварки.

8. Контроль за правильностью выполнения заданий.

 IV. Заключительный инструктаж (20мин).

I. Анализ выполненного задания. Недостатки и ошибки допущенные в работе

учащихся и способы их устранения.

2. Обсуждение качества выполненной работы.

3. Сообщение оценок по итогам урока.

4. Уборка рабочих мест мастерской.

5. Домашнее  задание.

                Приложение

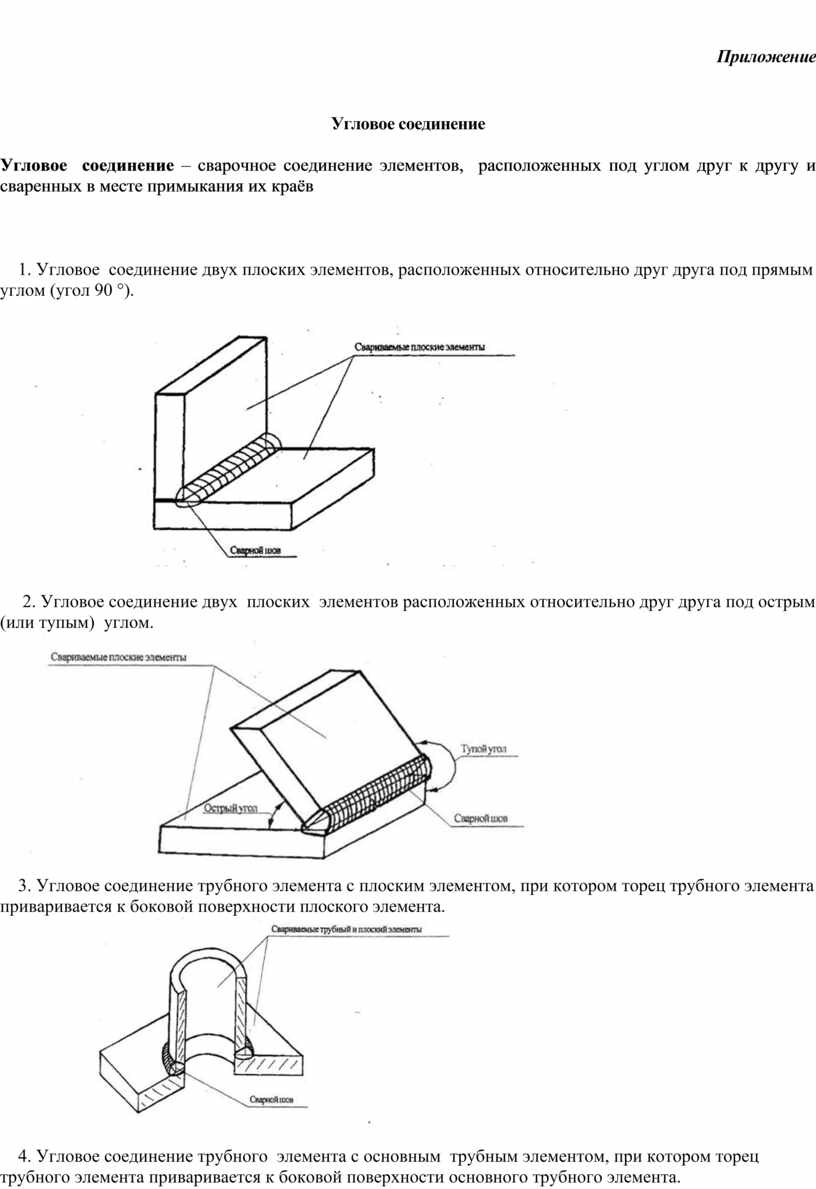

Угловое соединение

Угловое  соединение – сварочное соединение элементов,  расположенных под углом друг к другу и сваренных в месте примыкания их краёв

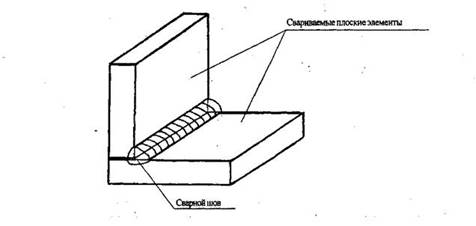

    1. Угловое  соединение двух плоских элементов, расположенных относительно друг друга под прямым углом (угол 90 °).

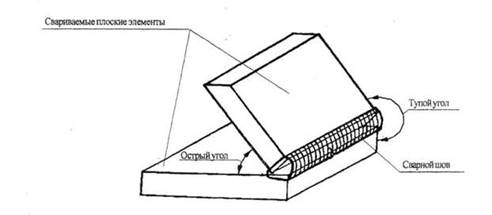

     2. Угловое соединение двух  плоских  элементов расположенных относительно друг друга под острым (или тупым)  углом.

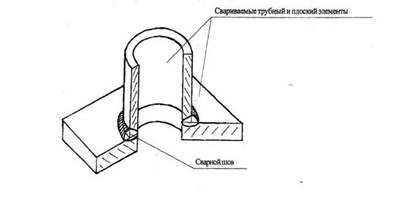

    3. Угловое соединение трубного элемента с плоским элементом, при котором торец трубного элемента приваривается к боковой поверхности плоского элемента.

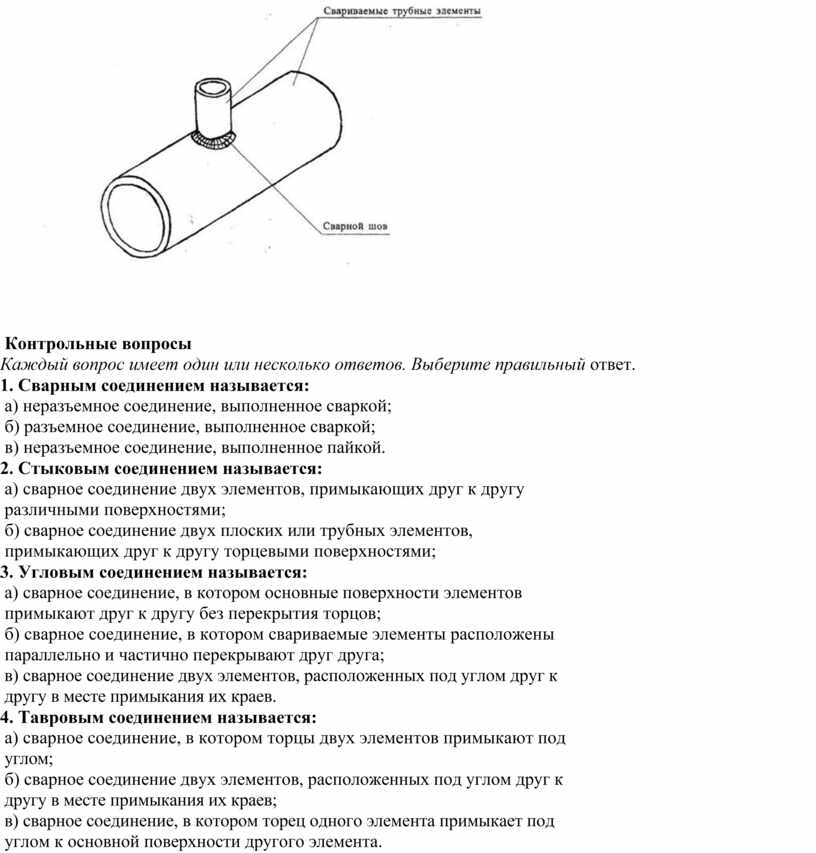

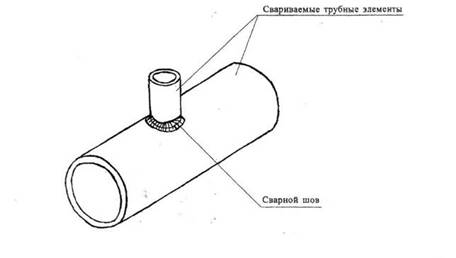

    4. Угловое соединение трубного  элемента с основным  трубным элементом, при котором торец трубного элемента приваривается к боковой поверхности основного трубного элемента.

 Контрольные вопросы

Каждый вопрос имеет один или несколько ответов. Выберите правильный ответ.

1. Сварным соединением называется:

 а) неразъемное соединение, выполненное сваркой;

 б) разъемное соединение, выполненное сваркой;

 в) неразъемное соединение, выполненное пайкой.

2. Стыковым соединением называется:

 а) сварное соединение двух элементов, примыкающих друг к другу

 различными поверхностями;

 б) сварное соединение двух плоских или трубных элементов,

 примыкающих друг к другу торцевыми поверхностями;

3. Угловым соединением называется:

 а) сварное соединение, в котором основные поверхности элементов

 примыкают друг к другу без перекрытия торцов;

 б) сварное соединение, в котором свариваемые элементы расположены

 параллельно и частично перекрывают друг друга;

 в) сварное соединение двух элементов, расположенных под углом друг к

 другу в месте примыкания их краев.

4. Тавровым соединением называется:

 а) сварное соединение, в котором торцы двух элементов примыкают под

 углом;

 б) сварное соединение двух элементов, расположенных под углом друг к

 другу в месте примыкания их краев;

 в) сварное соединение, в котором торец одного элемента примыкает под

 углом к основной поверхности другого элемента.
