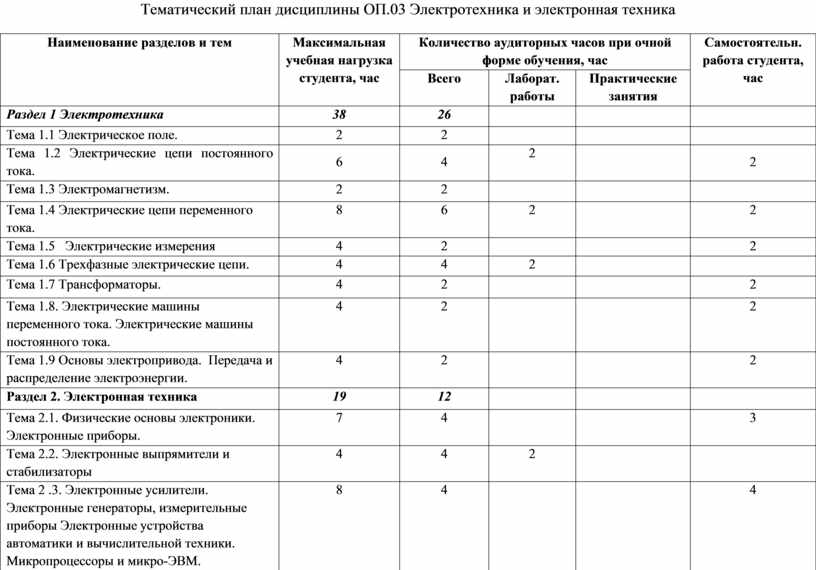

Календарно – тематический план по дисциплине ОП.03 Электротехника и электронная техника

Наименование разделов и тем

Максимальная учебная нагрузка студента, час

Количество аудиторных часов при очной форме обучения, час

Самостоятельн. работа студента, час

Всего

Лаборат. работы

Практические занятия

Раздел 1 Электротехника

38

26

Тема 1.1 Электрическое поле.

2

2

Тема 1.2 Электрические цепи постоянного тока.

6

4

2

2

Тема 1.3 Электромагнетизм.

2

2

Тема 1.4 Электрические цепи переменного тока.

8

6

2

2

Тема 1.5   Электрические измерения

4

2

2

Тема 1.6 Трехфазные электрические цепи.

4

4

2

Тема 1.7 Трансформаторы.

4

2

2

Тема 1.8. Электрические машины переменного тока. Электрические машины постоянного тока.

4

2

2

Тема 1.9 Основы электропривода.  Передача и распределение электроэнергии.

4

2

2

Раздел 2. Электронная техника

19

12

Тема 2.1. Физические основы электроники. Электронные приборы.

7

4

3

Тема 2.2. Электронные выпрямители и стабилизаторы

4

4

2

Тема 2 .3. Электронные усилители.  Электронные генераторы, измерительные приборы Электронные устройства   автоматики и вычислительной техники.  Микропроцессоры и микро-ЭВМ.

8

4

4

ИТОГО

57

38

8

19

№

Наименование разделов и тем занятий

Кол-во часов

Календар

ные сроки (месяц)

Вид занятия и тип урока

Междисциплинарные связи

Наглядные пособия

Домашнее задание и сам. работа

Примечание

РАЗДЕЛ 1 Электротехника

1

Закон Кулона. Потенциал. Электроизоляционные материалы. Конденсаторы. Расчет результирующей емкости батареи конденсаторов. Электротехническая терминология, основные законы электротехники.

2

сентябрь

Урок формирования новых знаний/Лекция

Физика

Наглядные пособия, плакаты

[1]: с. 3-14, п.4.3

конспект

2

Электрический ток, ЭДС и напряжение. Закон Ома для участка и полной цепи. Электрическое сопротивление. Способы соединения резисторов. Закон Джоуля-Ленца.

сентябрь

Урок формирования новых знаний/Лекция

Физика

3

Лабораторные работы № 1

Опытная проверка свойств последовательного и параллельного соединения резисторов с использованием основных законов и принципов теоретической электротехники и электронной техники в профессиональной деятельности.

2

сентябрь

Урок формирования навыков и умений/Практикум

Физика

Наглядные пособия, плакаты

[1]: с. 3-14, п.4.3

задачи

4

Характеристики магнитного поля. Магнитное поле проводника и катушки с током. Проводники с током в магнитном поле. Правило левой руки. Преобразование электрической энергии в механическую энергию. Закон электромагнитной индукции. Правило правой руки. Преобразование механической энергии в электрическую энергию. Характеристики и параметры электрических и магнитных полей. Свойства проводников, полупроводников, электроизоляционных, магнитных материалов.  Методы расчета и измерения основных параметров электрических, магнитных цепей

2

сентябрь

Урок формирования новых знаний/Лекция

Физика

Наглядные пособия, плакаты

[1]: с. 3-14, п.4.3

конспект

5

Определение, получение и изображение переменного тока. Параметры, фаза и сдвиг фаз переменного тока. Цепь с активным сопротивлением, индуктивностью, емкостью.

2

сентябрь

Урок формирования новых знаний/Лекция

Физика

Наглядные пособия, плакаты

[1]: п. 4.8

конспект

6

Неразветвленная цепь с R-L нагрузкой, R-C нагрузкой. Неразветвленная цепь с R-L-C нагрузкой. Векторные диаграммы. Резонансный режим Принципы действия, устройство, основные характеристики электротехнических устройств и приборов.

2

октябрь

Урок формирования новых знаний/Лекция

Физика

Наглядные пособия, плакаты

[1]: п. 4.8

задачи

7

Лабораторные работы № 2

Исследование неразветвленной цепи с R-L-C нагрузкой. Векторные диаграммы.  Чтение принципиальных, электрических и монтажных схем.

Расчет параметров электрических, магнитных цепей.

2

октябрь

Урок формирования навыков и умений/Практикум

Физика

Наглядные пособия, плакаты

[1]: п.1.1, 1.4,

конспект

8

Приборы магнитоэлектрической, электромагнитной и электродинамической системы. Измерение напряжения, силы тока, мощности и сопротивления.

2

октябрь

Урок формирования новых знаний/Лекция

Физика

Наглядные пособия, плакаты

[1]: п. 1.2, 1.3

конспект

9

Получение трехфазной ЭДС. Схемы соединения трехфазных цепей звездой. Схемы соединения трехфазных цепей треугольником. Мощность в цепи трехфазного тока.

2

октябрь

Урок формирования новых знаний/Лекция

Физика

Наглядные пособия, плакаты

[1]: п. 1.1 -1.4

конспект

10

Лабораторные работы № 3

Исследование трехфазной четырехпроводной электрической цепи переменного тока, используя электроизмерительные приборы и приспособления.  Сборка электрических схем.

2

октябрь

Урок формирования навыков и умений/Практикум

Физика

Наглядные пособия, плакаты

[1]: п.1.8

конспект

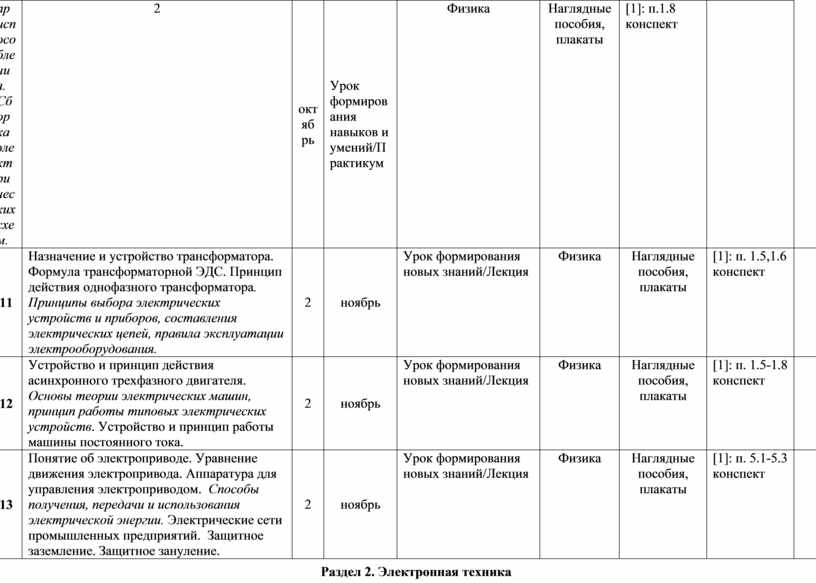

11

Назначение и устройство трансформатора. Формула трансформаторной ЭДС. Принцип действия однофазного трансформатора. Принципы выбора электрических устройств и приборов, составления электрических цепей, правила эксплуатации электрооборудования.

2

ноябрь

Урок формирования новых знаний/Лекция

Физика

Наглядные пособия, плакаты

[1]: п. 1.5,1.6

конспект

12

Устройство и принцип действия асинхронного трехфазного двигателя. Основы теории электрических машин, принцип работы типовых электрических устройств. Устройство и принцип работы машины постоянного тока.

2

ноябрь

Урок формирования новых знаний/Лекция

Физика

Наглядные пособия, плакаты

[1]: п. 1.5-1.8

конспект

13

Понятие об электроприводе. Уравнение движения электропривода. Аппаратура для управления электроприводом.  Способы получения, передачи и использования электрической энергии. Электрические сети промышленных предприятий.  Защитное заземление. Защитное зануление.

2

ноябрь

Урок формирования новых знаний/Лекция

Физика

Наглядные пособия, плакаты

[1]: п. 5.1-5.3

конспект

Раздел 2. Электронная техника

14

Электропроводность полупроводников. Электронно-дырочный переход Полупроводниковый диод: назначение, классификация

2

ноябрь

Урок формирования новых знаний/Лекция

Физика

Наглядные пособия, плакаты

[1]: п. 5.1-5.5

конспект

15

Биполярный транзистор: электрическая схема, принцип работы, область применения Тиристор: электрическая схема, принцип работы, область применения

2

ноябрь

Урок формирования новых знаний/Лекция

Физика

Наглядные пособия, плакаты

[1]: п. 5.1-5.6

задачи

16

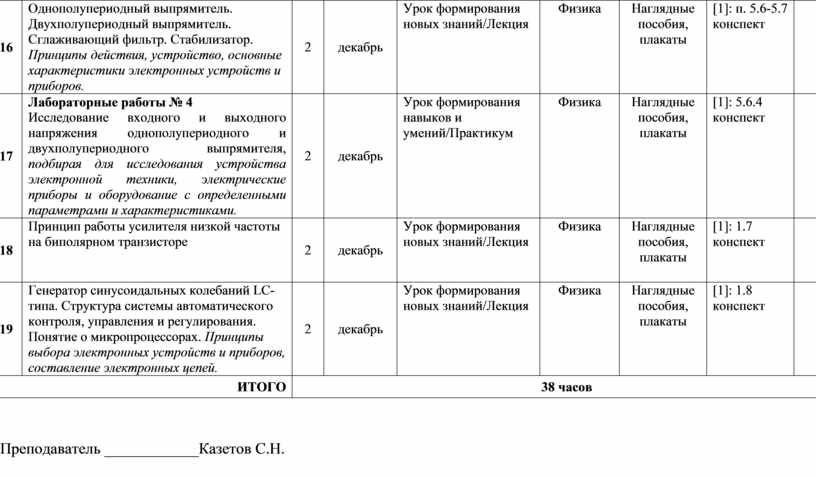

Однополупериодный выпрямитель. Двухполупериодный выпрямитель. Сглаживающий фильтр. Стабилизатор. Принципы действия, устройство, основные характеристики электронных устройств и приборов.

2

декабрь

Урок формирования новых знаний/Лекция

Физика

Наглядные пособия, плакаты

[1]: п. 5.6-5.7

конспект

17

Лабораторные работы № 4

Исследование входного и выходного напряжения однополупериодного и двухполупе­риодного выпрямителя, подбирая для исследования устройства электронной техники, электрические приборы и оборудование с определенными параметрами и характеристиками.

2

декабрь

Урок формирования навыков и умений/Практикум

Физика

Наглядные пособия, плакаты

[1]: 5.6.4

конспект

18

Принцип работы усилителя низкой частоты на биполярном транзисторе

2

декабрь

Урок формирования новых знаний/Лекция

Физика

Наглядные пособия, плакаты

[1]: 1.7

конспект

19

Генератор синусоидальных колебаний LC-типа. Структура системы автоматического контроля, управления и регулирования. Понятие о микропроцессорах. Принципы выбора электронных устройств и приборов, составление электронных цепей.

2

декабрь

Урок формирования новых знаний/Лекция

Физика

Наглядные пособия, плакаты

[1]: 1.8

конспект

ИТОГО

38 часов

Наименование тем

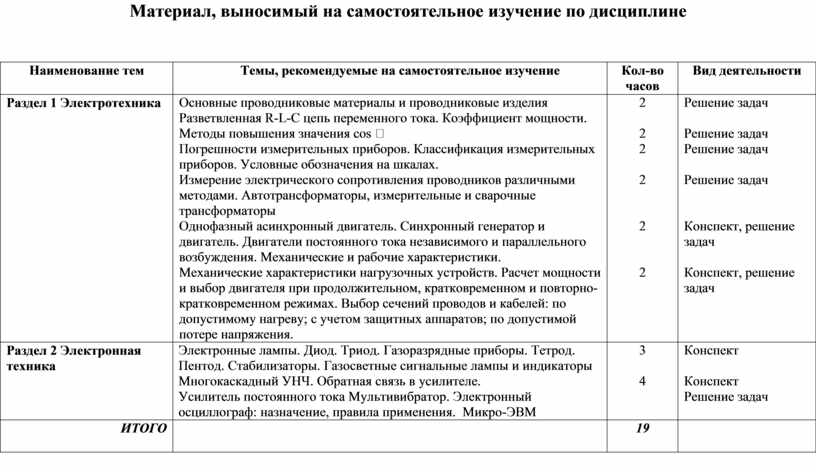

Темы, рекомендуемые на самостоятельное изучение

Кол-во часов

Вид деятельности

Раздел 1 Электротехника

Основные проводниковые материалы и проводниковые изделия

Разветвленная R-L-C цепь переменного тока. Коэффициент мощности. Методы повышения значения cos 

Погрешности измерительных приборов. Классификация измерительных приборов. Условные обозначения на шкалах.

Измерение электрического сопротивления проводников различными методами. Автотрансформаторы, измерительные и сварочные трансформаторы

Однофазный асинхронный двигатель. Синхронный генератор и двигатель. Двигатели постоянного тока независимого и параллельного возбуждения. Механические и рабочие характеристики.

Механические характеристики нагрузочных устройств. Расчет мощности и выбор двигателя при продолжительном, кратковременном и повторно- кратковременном режимах. Выбор сечений проводов и кабелей: по допустимому нагреву; с учетом защитных аппаратов; по допустимой потере напряжения.

2

2

2

2

2

2

Решение задач

Решение задач

Решение задач

Решение задач

Конспект, решение задач

Конспект, решение задач

Раздел 2 Электронная техника

Электронные лампы. Диод. Триод. Газоразрядные приборы. Тетрод. Пентод. Стабилизаторы. Газосветные сигнальные лампы и индикаторы

Многокаскадный УНЧ. Обратная связь в усилителе.

Усилитель постоянного тока Мультивибратор. Электронный осциллограф: назначение, правила применения.  Микро-ЭВМ

3

4

Конспект

Конспект

Решение задач

ИТОГО

19
