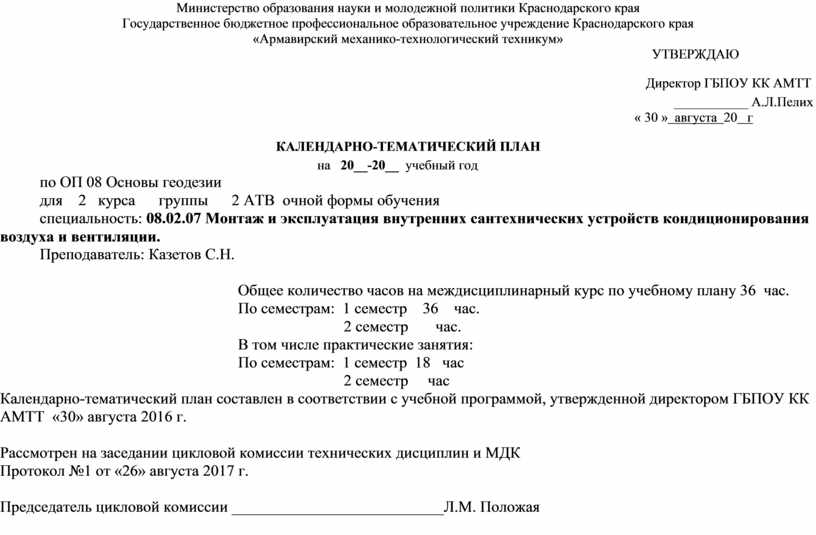

КАЛЕНДАРНО-ТЕМАТИЧЕСКИЙ ПЛАН по ОП 08 Основы геодезии

№

заня

тий

Наименование разделов и тем

Кол-во часов

Календарные сроки

Вид занятий или тип урока

Междисципли­нарные связи

Наглядное пособия и технические средства обучения

Домашнее задание

Примеча-ние

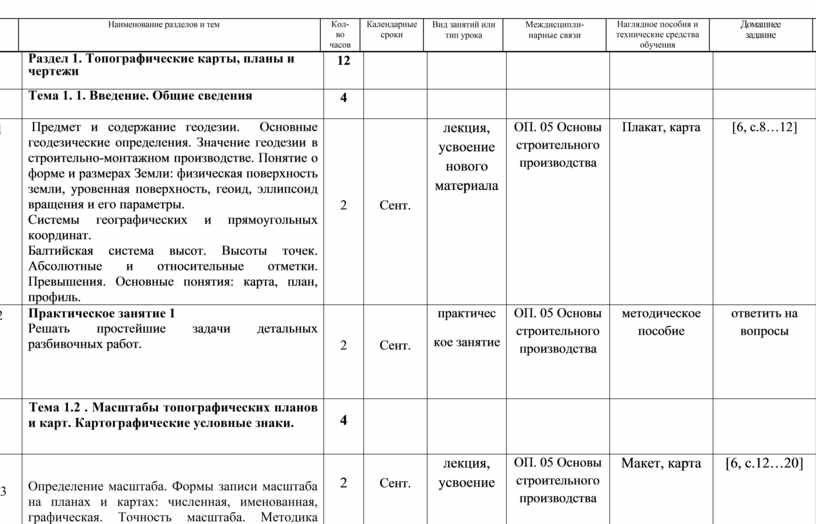

Раздел 1. Топографические карты, планы и чертежи

12

Тема 1. 1. Введение. Общие сведения

4

1

 Предмет и содержание геодезии.  Основные геодезические определения. Значение геодезии в строительно-монтажном производстве. Понятие о форме и размерах Земли: физическая поверхность земли, уровенная поверхность, геоид, эллипсоид вращения и его параметры.

Системы географических и прямоугольных координат.

Балтийская система высот. Высоты точек. Абсолютные и относительные отметки. Превышения. Основные понятия: карта, план, профиль.

2

Сент.

лекция, усвоение нового материала

ОП. 05 Основы строительного производства

Плакат, карта

[6, с.8…12]

2

Практическое занятие 1

Решать простейшие задачи детальных разбивочных работ.

2

Сент.

практичес

кое занятие

ОП. 05 Основы строительного производства

методическое пособие

ответить на вопросы

Тема 1.2 . Масштабы топографических планов и карт. Картографические условные знаки.

4

3

Определение масштаба. Формы записи масштаба на планах и картах: численная, именованная, графическая. Точность масштаба. Методика решения стандартных задач на масштабы. Определение длин отрезков с помощью графических масштабов. Номенклатура карт и планов. Условные знаки, классификация условных знаков.

Рельеф местности, определение. Основные формы рельефа и их элементы; характерные точки и линии. Метод изображения основных форм рельефа горизонталями; высота сечения рельефа, заложение. Методика определения высот горизонталей и высот точек, лежащих между горизонталями. Уклон линии.

Понятие профиля. Принцип и методика его построения по линии, заданной на топографической карте (в контексте задачи по определению взаимной видимости между точками).

2

Сент.

лекция, усвоение нового материала

ОП. 05 Основы строительного производства

Макет, карта

[6, с.12…20]

4

Практическое занятие 2.

Решение задач на масштабы

2

Сент.

практичес

кое занятие

ОП. 05 Основы строительного производства

методическое пособие

ответить на контрольные вопросы

Тема 1. 3. Ориентирование направлений.

4

5

Ориентирование направлений, основные понятия.  Азимуты, прямой и обратный азимуты. Азимуты  последующих направлений, азимутальная цепочка.

Румбы, определение, понятие.  Формулы связи между румбами и азимутами. Понятие дирекционного угла. Сближение меридианов.

2

Сент.

лекция, усвоение нового материала

ОП. 05 Основы строительного производства

Плакат

[6, с.20…27]

6

Практическое занятие 3

Решение задач по ориентированию направлений

2

Сент.

практичес

кое занятие

ОП. 05 Основы строительного производства

методическое пособие

ответить на контрольные вопросы

Раздел 2. Геодезические измерения

12

Тема 2. 1. Сущность геодезических измерений.

4

7

Измерение как процесс сравнения одной величины с величиной того же рода, принятой за единицу сравнения. Типы и устройство основных геодезических приборов, методика выполнения разбивочных работ. Виды измерений: непосредственные, косвенные. Факторы и условия измерений. Погрешность результатов измерений. Основные методы линейных измерений. ГОСТ на мерные ленты и рулетки. Мерный комплект. Методика измерения линий лентой (рулеткой). Точность измерений, факторы, влияющие на точность измерений линий лентой (рулеткой). Компарирование. Учет поправок за компарирование, температуру, наклон линии. Контроль линейных измерений. Измерение длин линий дальномерами.

2

Сент.

лекция, усвоение нового материала

ОП. 05 Основы строительного производства

Мерный комплект

[6, 27…32]

8

Практическая работа 4

Выполнить измерения, используя мерный комплект для измерения длин линий.

2

Сент.

практичес

кое занятие

ОП. 05 Основы строительного производства

Методическое пособие

[6,32…36]

Тема 2.2.   Угловые измерения.

4

9

Обобщенная схема устройства теодолита. Основные части и оси  угломерного прибора. Требования к взаимному положению осей и плоскостей.

ГОСТ на теодолиты. Устройство теодолита: характеристики кругов, основных винтов и деталей. Назначение и устройство уровней: ось уровня, цена деления уровня. Зрительная труба, основные характеристики; сетка нитей. Характеристика отсчетного приспособления. Принадлежности теодолитного комплекта. Правила обращения с теодолитом. Поверки и юстировки теодолита.

Технология измерения горизонтальных углов.

Порядок работы при измерении горизонтального угла одним полным приемом: приведение теодолита в рабочее положение, последовательность взятия отсчетов и записи в журнал, полевой контроль измерений. Факторы, влияющие на точность измерения горизонтальных углов, требования к точности центрирования и визирования.

2

ОП. 05 Основы строительного производства

Плакаты, схемы

[6, 36..39]

10

 Практическая работа 5.

Обработка результатов угловых измерений, используя теодолит для измерения углов.

2

Октяб.

практичес

кое занятие

ОП. 05 Основы строительного производства

методическое пособие

ответить на контрольные вопросы.

Тема 2.3. Геометрическое нивелирование

4

11

Нивелирование, основные понятия. Виды нивелирования по методам определения превышений. Понятие о гидростатическом нивелировании. Принцип и способы геометрического нивелирования. ГОСТ на нивелиры. Устройство нивелира 2Н-3Л. Нивелирный комплект.

Порядок работы по определению превышений на станции: последовательность наблюдений, запись в полевой журнал, контроль нивелирования на станции.

Технология полевых работ по проложению хода технического нивелирования; вычислительная обработка результатов нивелирования.

2

Октяб.

лекция, усвоение нового материала

ОП. 05 Основы строительного производства

Плакат «Схема кипятильника непрерывного действия»

[6, с. 41…48]

12

Практическое занятие 6

Обработка результатов нивелирования, используя нивелир для измерения превышений.

2

Октяб.

практичес

кое занятие

ОП. 05 Основы строительного производства

методическое пособие

ответить на контрольные вопросы.

Раздел 3. Понятие о геодезических съемках.

12

Тема 3.1 Общие сведения.

4

13

Геодезические сети как необходимый элемент выполнения геодезических съемок и обеспечения строительных работ. Основные сведения о государственных плановых и высотных геодезических сетях. Закрепление точек геодезических сетей на местности. Назначение и виды геодезических съемок.

2

Октяб.

лекция, усвоение нового материала

ОП. 05 Основы строительного производства

Плакат «Монтажный план теплового оборудования

[6, с.48…53]

14

Практическое занятие 7

Расчет площади полигона

2

Ноябрь

практичес

кое занятие

ОП. 05 Основы строительного производства

методическое пособие

ответить на контрольные вопросы.

Тема 3.2. Назначение, виды теодолитных ходов. Состав полевых и камеральных работ при проложении теодолитных ходов.

4

15

Теодолитный ход как простейший метод построения плановой основы(сети) для выполнения геодезических съемок, выноса проекта в натуру. Замкнутый и разомкнутый виды теодолитных ходов. Схемы привязки теодолитных ходов к пунктам геодезической сети. Состав полевых работ по проложению теодолитного хода: рекогносцировка и закрепление точек, угловые измерения на точках теодолитного хода, измерение длин сторон теодолитного хода. Полевой контроль. Обработка журнала полевых измерений. Исполнительная схема теодолитного хода.

Состав камеральных работ: контроль угловых измерений в теодолитных ходах, уравнивание углов, контроль линейных измерений в теодолитных ходах, уравнивание приращений координат и вычисление координат точек хода; алгоритмы вычислительной обработки, ведомость вычисления координат точек теодолитного хода; нанесение точек теодолитного хода по координатам на план.

2

Ноябрь

лекция, усвоение нового материала

ОП. 05 Основы строительного производства

Плакаты

[6, с.57…62]

16

Практическое занятие 8

Вычислительная обработка теодолитного хода

2

Ноябрь

практичес

кое занятие

ОП. 05 Основы строительного производства

методическое пособие

ответить на контрольные вопросы.

Тема 3.3. Понятие о тахеометрической съемке. Составление плана в горизонталях.

4

17

Тахеометрическая съемка, основные понятия. Приборы, применяемые при тахеометрической съемке. Планово-высотное обоснование при тахеометрической съемке. Последовательность полевых работ, состав камеральных работ: обработка журнала тахеометрической съемки, порядок составления плана по результатам тахеометрической съемки.

Горизонтали, их основные свойства. Палетка, ее применение. Методы интерполирования горизонталей. Построение плана в горизонталях методом интерполирования. Вертикальная привязка проекта головного здания к местности. Определение высотных отметок углов здания по плану в горизонталях.

2

Ноябрь

комбинированный урок

ОП. 05 Основы строительного производства

методическое пособие

плакат

[6, с.65…70]

18

Практическое занятие 9

Подготовка топографической основы. Читать разбивочный чертеж.

2

Ноябрь

комбинированный урок

ОП. 05 Основы строительного производства

методическое пособие

ответить на контрольные вопросы.

Всего по дисциплине

36 часов

Практических занятий

18 часов
