Карточки 3

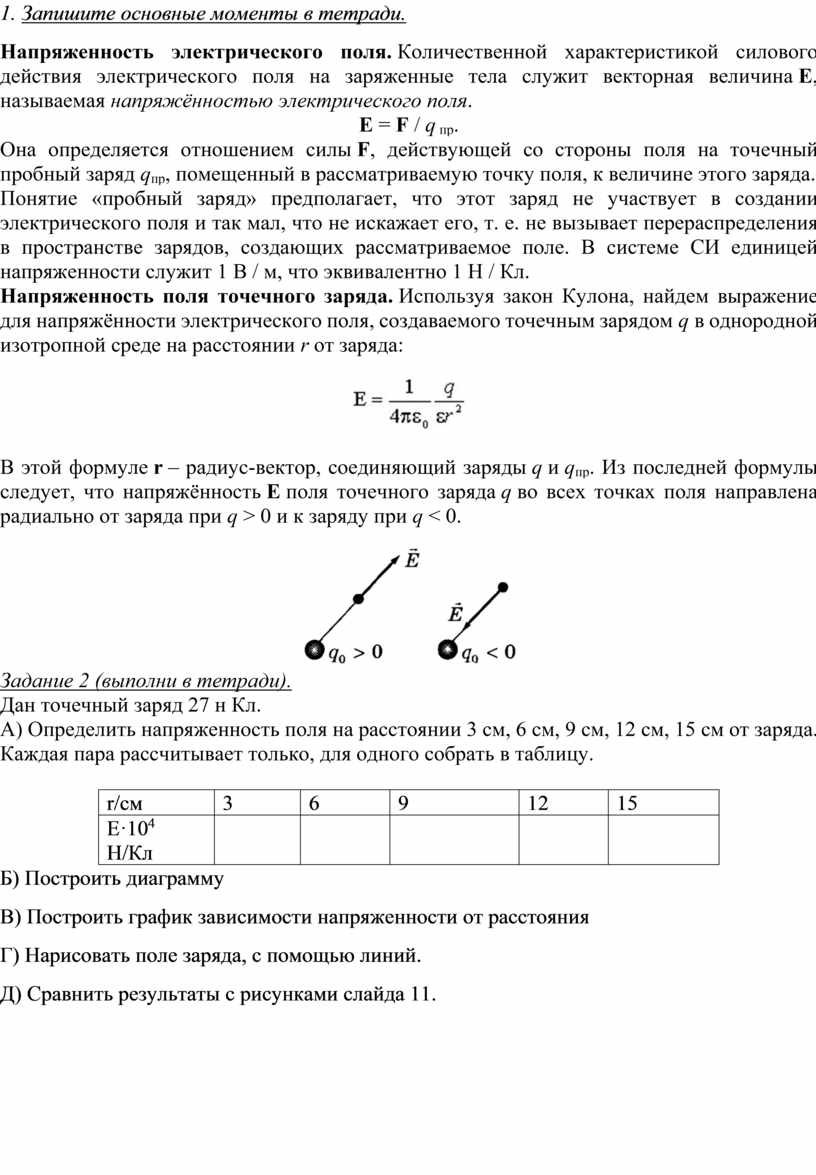

1.   Запишите основные моменты в тетради.

Напряженность электрического поля. Количественной характеристикой силового действия электрического поля на заряженные тела служит векторная величина E, называемая напряжённостью электрического поля.

E = F / q _пр.

Она определяется отношением силы F, действующей со стороны поля на точечный пробный заряд q_пр, помещенный в рассматриваемую точку поля, к величине этого заряда.

Понятие «пробный заряд» предполагает, что этот заряд не участвует в создании электрического поля и так мал, что не искажает его, т. е. не вызывает перераспределения в пространстве зарядов, создающих рассматриваемое поле. В системе СИ единицей напряженности служит 1 В / м, что эквивалентно 1 Н / Кл.

Напряженность поля точечного заряда. Используя закон Кулона, найдем выражение для напряжённости электрического поля, создаваемого точечным зарядом q в однородной изотропной среде на расстоянии r от заряда:

В этой формуле r – радиус-вектор, соединяющий заряды q и q_пр. Из последней формулы следует, что напряжённость E поля точечного заряда q во всех точках поля направлена радиально от заряда при q > 0 и к заряду при q < 0.

Задание 2 (выполни в тетради).

Дан точечный заряд 27 н Кл.

А) Определить напряженность поля на расстоянии 3 см, 6 см, 9 см, 12 см, 15 см от заряда. Каждая пара рассчитывает только, для одного собрать в таблицу.

Б) Построить диаграмму

В) Построить график зависимости напряженности от расстояния

Г) Нарисовать поле заряда, с помощью линий.

Д) Сравнить результаты с рисунками слайда 11.

2.   Запишите основные моменты в тетради.

Напряженность электрического поля. Количественной характеристикой силового действия электрического поля на заряженные тела служит векторная величина E, называемая напряжённостью электрического поля.

E = F / q _пр.

Она определяется отношением силы F, действующей со стороны поля на точечный пробный заряд q_пр, помещенный в рассматриваемую точку поля, к величине этого заряда.

Понятие «пробный заряд» предполагает, что этот заряд не участвует в создании электрического поля и так мал, что не искажает его, т. е. не вызывает перераспределения в пространстве зарядов, создающих рассматриваемое поле. В системе СИ единицей напряженности служит 1 В / м, что эквивалентно 1 Н / Кл.

Напряженность поля точечного заряда. Используя закон Кулона, найдем выражение для напряжённости электрического поля, создаваемого точечным зарядом q в однородной изотропной среде на расстоянии r от заряда:

В этой формуле r – радиус-вектор, соединяющий заряды q и q_пр. Из последней формулы следует, что напряжённость E поля точечного заряда q во всех точках поля направлена радиально от заряда при q > 0 и к заряду при q < 0.

Задание 2 (выполни в тетради).

Дан точечный заряд 27 н Кл.

А) Определить напряженность поля на расстоянии 3 см, 6 см, 9 см, 12 см, 15 см от заряда. Каждая пара рассчитывает только, для одного собрать в таблицу.

Б) Построить диаграмму

В) Построить график зависимости напряженности от расстояния

Г) Нарисовать поле заряда, с помощью линий.

Д) Сравнить результаты с рисунками слайда 11.

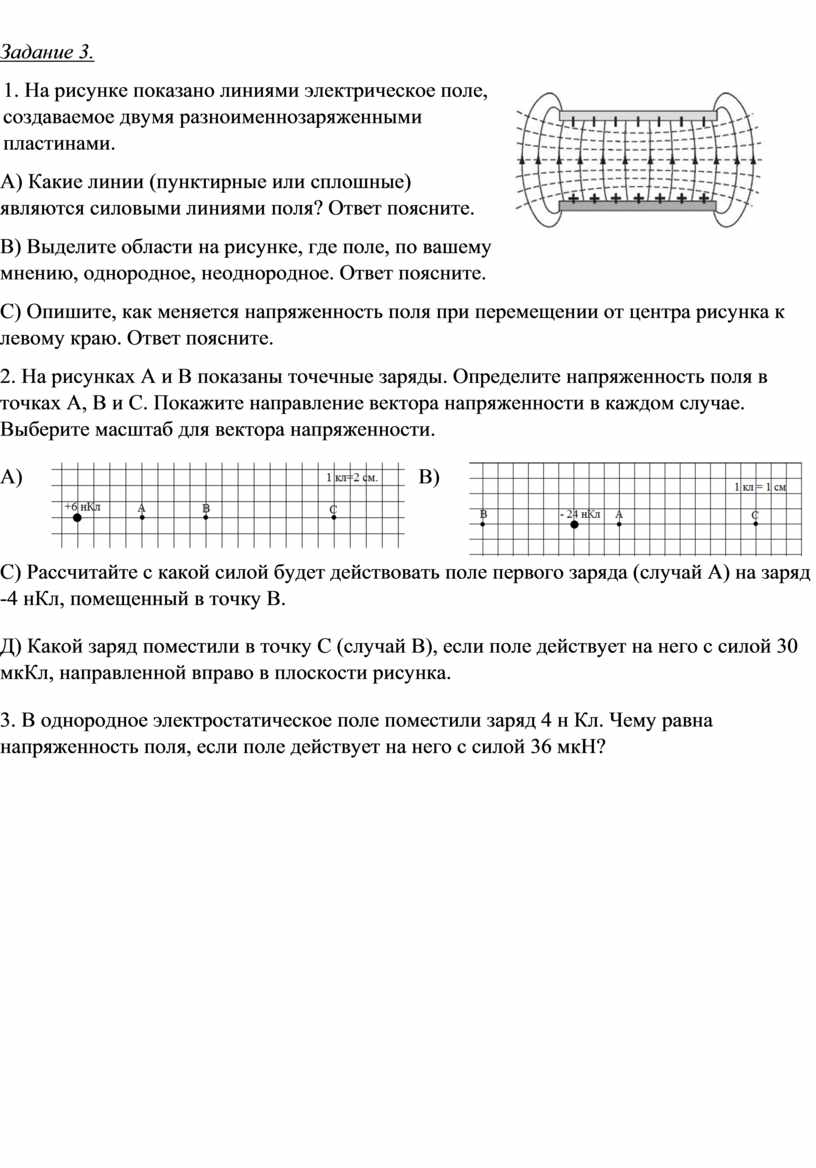

Задание 3.

1. На рисунке показано линиями электрическое поле, создаваемое двумя разноименнозаряженными пластинами.

А) Какие линии (пунктирные или сплошные) являются силовыми линиями поля? Ответ поясните.

В) Выделите области на рисунке, где поле, по вашему мнению, однородное, неоднородное. Ответ поясните.

С) Опишите, как меняется напряженность поля при перемещении от центра рисунка к левому краю. Ответ поясните.

2. На рисунках А и В показаны точечные заряды. Определите напряженность поля в точках А, В и С. Покажите направление вектора напряженности в каждом случае. Выберите масштаб для вектора напряженности.

А) В)

С) Рассчитайте с какой силой будет действовать поле первого заряда (случай А) на заряд -4 нКл, помещенный в точку В.

Д) Какой заряд поместили в точку С (случай В), если поле действует на него с силой 30 мкКл, направленной вправо в плоскости рисунка.

3. В однородное электростатическое поле поместили заряд 4 н Кл. Чему равна напряженность поля, если поле действует на него с силой 36 мкН?

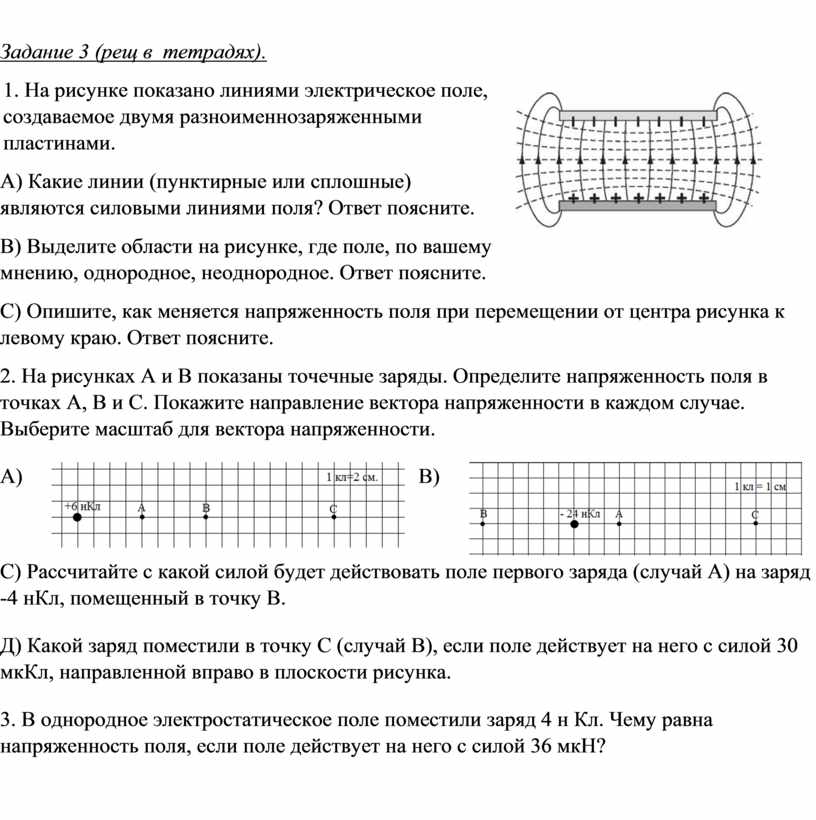

Задание 3 (рещ в  тетрадях).

1. На рисунке показано линиями электрическое поле, создаваемое двумя разноименнозаряженными пластинами.

А) Какие линии (пунктирные или сплошные) являются силовыми линиями поля? Ответ поясните.

В) Выделите области на рисунке, где поле, по вашему мнению, однородное, неоднородное. Ответ поясните.

С) Опишите, как меняется напряженность поля при перемещении от центра рисунка к левому краю. Ответ поясните.

2. На рисунках А и В показаны точечные заряды. Определите напряженность поля в точках А, В и С. Покажите направление вектора напряженности в каждом случае. Выберите масштаб для вектора напряженности.

А) В)

С) Рассчитайте с какой силой будет действовать поле первого заряда (случай А) на заряд -4 нКл, помещенный в точку В.

Д) Какой заряд поместили в точку С (случай В), если поле действует на него с силой 30 мкКл, направленной вправо в плоскости рисунка.

3. В однородное электростатическое поле поместили заряд 4 н Кл. Чему равна напряженность поля, если поле действует на него с силой 36 мкН?
