КЛАССИФИКАЦИЯ ЛВС

Все множество видов ЛВС можно разделить на четыре группы. К первой группе относятся ЛВС, ориентированные на массового пользователя. Такие ЛВС объединяют в основном персональные ЭВМ с помощью систем передачи данных, имеющих низкую стоимость и обеспечивающих передачу информации на расстояние 100-500 м со скоростью 2400-19200 бод.

Ко второй группе относятся ЛВС, объединяющие, кроме ПЭВМ микропроцессорную технику, встроенную в технологическое оборудование (средства автоматизации проектирования, обработки документальной информации, кассовые аппараты и т.д.), а также средства электронной почты. Система передачи данных таких ЛВС обеспечивают передачу информации на расстояние до 1 км со скоростью бод до 1 Мбод. Стоимость передачи данных в таких сетях примерно 30% превышает стоимость этих работ в сетях первой группы.

К третьей группе относятся ЛВС, объединяющие ПЭВМ, миниЭВМ и ЭВМ среднего класса. Эти ЛВС используются для организации управления сложными производственными процессами с применением робототехнических комплексов и гибких автоматизированных модулей, а также для создания крупных систем автоматизации проектирования, систем управления научными исследованиями и т.п.

Системы передачи данных в таких ЛВС имеют среднюю стоимость и обеспечивают передачу информации на расстояние до нескольких километров со скоростью 120 Мбод.

Для ЛВС четвертой группы характерно объединение в своем составе всех классов ЭВМ. Такие ЛВС применяются в сложных системах управления крупным производством и даже отдельной отраслью:

они включают в себя основные элементы всех предыдущих групп ЛВС. В рамках данной группы ЛВС могут применяться различные системы передачи данных, в том числе обеспечивающие передачу информации со скоростью от 10 до 50 Мбод на расстояние до 10 км.

По своим функциональным возможностям ЛВС этой группы мало чем отличаются от региональных вычислительных сетей, обслуживающих крупные города, районы, области. В своем составе они могут содержать разветвленную сеть соединений между различными абонентами-отправителями и получателями информации.

По топологическим признакам ЛВС делятся на сети следующих типов: с общей шиной, кольцевые, иерархические, радиальные и многосвязные.

В ЛВС с общей шиной одна из машин служит в качестве системного обслуживающего устройства, обеспечивающего централизованный доступ к общим файлам и базам данных, печатающим устройствам и другим .вычислительным ресурсам. ЛВС данного типа приобрели большую популярность благодаря низкой стоимости, высокой гибкости и скорости передачи данных, легкости расширения сети (подключение новых абонентов к сети не сказывается на работе основных характеристиках). К недостаткам шинной топологии следует отнести необходимость использования довольно сложных протоколов и уязвимость в отношении физических повреждений кафеля.

Кольцевая топология характеризуется тем, что информация по кольцу может передаваться только в одном направлении все подключенные ПЭВМ могут участвовать в ее приеме и передаче. При этом абонент-получатель должен пометить полученную информацию специальным маркером, иначе могут появиться <заблудившиеся> данные, мешающие нормальной работе сети.

Как последовательная конфигурация кольцо особенно уязвимо в отношении отказов: выход из строя какого-либо сегмента кабеля приводит к прекращению обслуживания всех пользователей. Разработчики ЛВС приложили немало усилий, чтобы справиться с этой проблемой. Защита от повреждений или отказов обеспечивается либо замыканием кольца на обратный (дублирующий) путь, либо переключением на запасное кольцо. И в том, и в другом случае сохраняется общая кольцевая топология.

Иерархическая ЛВС (конфигурация типа <дерево>) представляет собой более развитой вариант структуры ЛВС, построенной на основе общей шины. Дерево образуется путем соединения нескольких шин с корневой системой, где размещаются самые важные компоненты ЛВС. Оно обладает необходимой гибкостью для того, чтобы охватить средствами ЛВС несколько этажей в здании или несколько зданий на одной территории, и реализуется, как правило, в сложных системах, насчитывающих десятки и даже сотни абонентов.

Радиальную (звездообразную) конфигурацию можно рассматривать как дальнейшее развитие структуры <дерево с корнем> с ответвлением к каждому подключенному устройству. В титре сети обычно размещается коммутирующее устройство, обеспечивающее жизнеспособность системы. ЛВС подобной конфигурации находят наиболее частое применение в автоматизированных учрежденческих системах управления, использующих центральную базу данных. Звездообразные ЛВС, как правило, менее надежны, чем сети с общей шиной или иерархические, но эта проблема решается дублированием аппаратуры центрального узла. К недостаткам можно также отнести значительное потребление кабеля.

Наиболее сложной и дорогой является многосвязчая топология, в которой каждый узел связан со всеми другими узлами сети. Эта топология в ЛВС применяется очень редко, в основном там, где требуются исключительно высокие надежность сети и скорость передачи данных.

На практике чаще встречаются гибридные ЛВС, приспособленные к требованиям конкретного заказчика и сочетающие фрагменты шинной, звездообразной и других топологий.

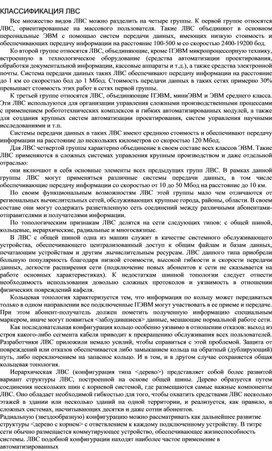

КЛАССИФИКАЦИЯ ЛВС Все множество видов
