Кодирование графической информации

Пространственная дискретизация – перевод графического изображения из аналоговой формы в цифровой компьютерный формат путем разбиения изображения на отдельные маленькие фрагменты, точки (пиксели) где каждому элементу присваивается код цвета.

Графическая информация может быть представлена в аналоговой или дискретной форме.
Аналоговое изображение – живописное полотно.
Дискретное изображение – картинка, напечатанная с помощью принтера.

В результате пространственной дискретизации графическая информация представляется в виде растрового изображения, которое формируется из определённого количества строк, которые, в свою очередь, содержат определённое количество точек.

Растровое изображение формируется из отдельных точек – пикселей, каждая из которых может иметь свой цвет. Двоичный код изображения, выводимого на экран хранится в видеопамяти. Кодирование рисунка растровой графики напоминает – мозаику из квадратов, имеющих определенный цвет.

Разрешающая способность
Определяется количеством точек по горизонтали и вертикали на единицу длины изображения.
Чем меньше размер точки, тем больше разрешающая способность и, соответственно, выше качество изображения.
Эта величина обычно выражается в dpi (dot per inch – число точек на дюйм), то есть в полоске изображения длиной один дюйм (1 дюйм = 2,54 см).
2. Глубина цвета
В процессе дискретизации могут использоваться различные палитры цветов, то есть наборы тех цветов, которые могут принимать точки изображения. Каждый цвет можно рассматривать как возможное состояние точки. Количество цветов N в палитре и количество информации I, необходимое для кодирования цвета каждой точки, связаны между собой и могут быть вычислены по формуле:

Количество информации, которое используется для кодирования цвета точки изображения, называется глубиной цвета.

Наиболее распространёнными значениями глубины цвета при кодировании цветных изображения являются 8, 16, 24 или 32 бита на точку. Зная глубину цвета, можно вычислить количество цветов в палитре.

Качество изображения на экране монитора зависит от величины пространственного разрешения и глубины цвета. Эти два параметра задают графический режим экрана монитора.

Пространственное разрешение экрана монитора определяется как произведение количества строк изображения на количество точек в строке. Монитор может отображать информацию с различными пространственными разрешениями (800х600, 1024х768, 1400х1050 и выше).

Глубина цвета измеряется в битах на точку и характеризует количество цветов, которое могут принимать точки изображения. Количество отображаемых цветов может изменяться в широком диапазоне, от 256 (глубина цвета 8 битов) до более чем 16 миллионов (глубина цвета 24 бита).

Чем больше пространственное разрешение и глубина цвета, тем выше качество изображения. В операционных системах предусмотрена возможность выбора необходимого пользователю и технически возможного графического режима.

Качество отображения информации на экране монитора зависит от размера экрана и размера пикселя. Зная размер диагонали экрана в дюймах (15", 17" и т.д.) и размер пикселя экрана (0,28; 0,24 или 0,20 мм) можно оценить максимально возможное пространственное разрешение экрана монитора.

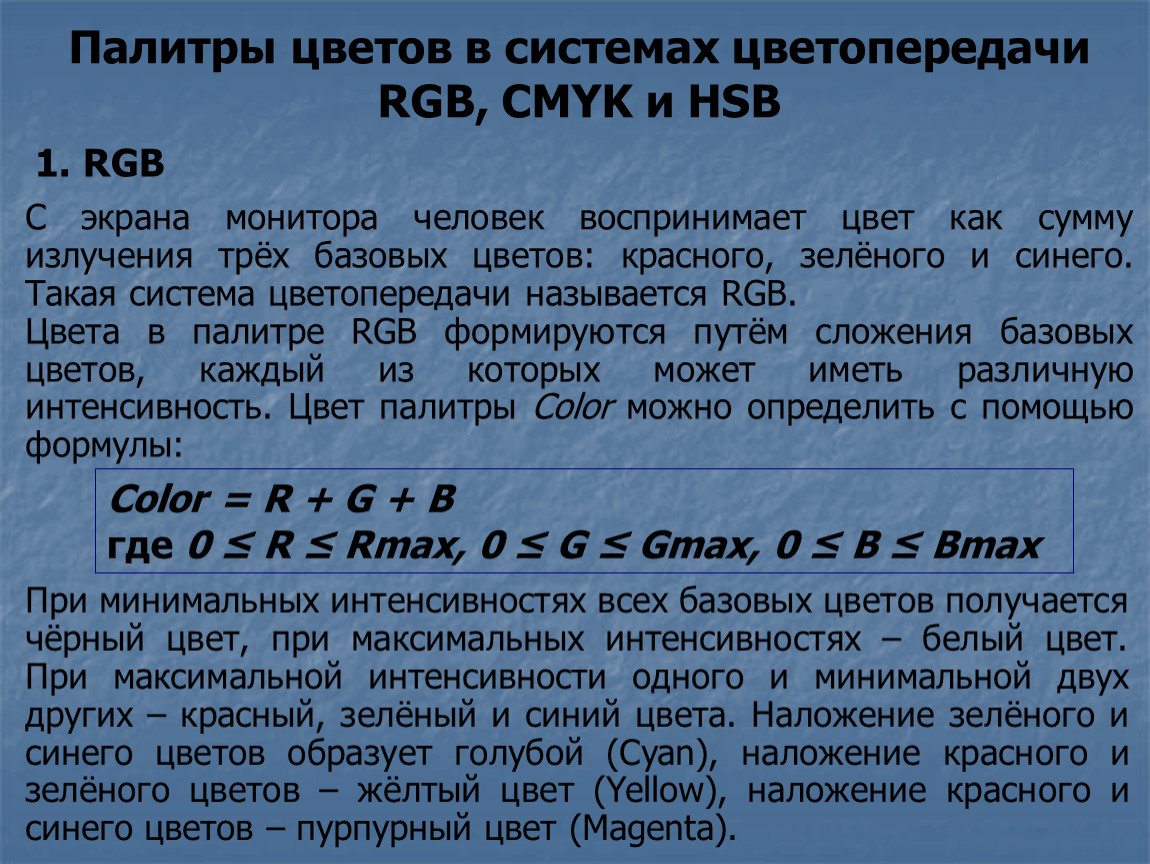

С экрана монитора человек воспринимает цвет как сумму излучения трёх базовых цветов: красного, зелёного и синего. Такая система цветопередачи называется RGB.
Цвета в палитре RGB формируются путём сложения базовых цветов, каждый из которых может иметь различную интенсивность. Цвет палитры Color можно определить с помощью формулы:

При минимальных интенсивностях всех базовых цветов получается чёрный цвет, при максимальных интенсивностях – белый цвет. При максимальной интенсивности одного и минимальной двух других – красный, зелёный и синий цвета. Наложение зелёного и синего цветов образует голубой (Cyan), наложение красного и зелёного цветов – жёлтый цвет (Yellow), наложение красного и синего цветов – пурпурный цвет (Magenta).

При печати изображений на принтерах используется палитра цветов в системе CMY. Основными красками в ней являются Cyan, Magenta и Yellow.
Цвет Color можно определить по формуле, в которой интенсивность каждой краски задаётся в процентах:

Напечатанное на бумаге изображение человек воспринимает в отражённом свете. Если на бумагу краски не нанесены, то падающий белый свет полностью отражается и мы видим белый лист бумаги. Если краски нанесены, то они поглощают определённые цвета спектра. Цвета в палитре CMY формируются путём вычитания из белого света определённых цветов.

В эту цветовую модель добавлен ещё чёрный цвет. Так как буква B уже используется для обозначения синего цвета в системе RGB, для обозначения чёрного цвета принята последняя буква в английском названии Black.
Расширенная палитра получила название CMYK.

Система цветопередачи HSB использует в качестве базовых параметров Hue (оттенок цвета), Saturation (насыщенность) и Brightness (яркость). Параметр Hue позволяет выбрать оттенок цвета из всех цветов оптического спектра: от красного цвета до фиолетового ( H = 120 – зелёный цвет, H = 240 – синий цвет, H = 360 – фиолетовый цвет). Параметр Saturation определяет процент «чистого» оттенка и белого цвета (S = 0% – белый цвет, S = 100% – «чистый оттенок»). Параметр Brightness определяет интенсивность цвета (минимальное значение B = 0 соответствует чёрному цвету, максимальное значение B = 100 соответствует максимальной яркости выбранного оттенка цвета.

В системе цветопередачи HSB палитра цветов формируется путём установки значений оттенка цвета, насыщенности и яркости.

Задача 1
Сколько места в памяти надо выделить для хранения 8-цветного рисунка размером 32 на 64 пикселя?

Задача 2
В процессе преобразования растрового графического изображения количество цветов уменьшилось с 65536 до 16. Во сколько раз уменьшился его информационный объём?
а) в 2 раза; б) в 4 раза; в) в 8 раз; г) в 16 раз.

Задача 3
Сканируется цветное изображение размером 10х10 см. Разрешающая способность сканера 1200х1200 dpi, глубина цвета 24 бита. Какой информационный объём будет иметь полученный графический файл?

Задача 4
Определите максимально возможную разрешающую способность экрана для монитора с диагональю 17" и размером точки экрана 0,28 мм.

Задача 5
Определите цвета, если на бумагу нанесены краски в системе цветопередачи CMYK. Заполните таблицу.
