Компьютерная мультимедийная презентация к уроку "Вены большого круга кровообращения"

Компьютерная мультимедийная презентация к уроку "Вены большого круга кровообращения"

Иллюстрации +2
pptx
биология +1
14.02.2020
Компьютерная мультимедийная презентация к уроку по дисциплине «Анатомия и физиология человека», раздел «Сердечно-сосудистая система», тема: «Вены большого круга кровообращения» предназначено для преподавателей и обучающихся 1 курса специальностей 31.02.01 Лечебное дело (форма обучения очная), 34.02.01 Сестринское дело (форма обучения очная и очно-заочная).

150.000₽ призовой фонд • 11 почетных документов • Свидетельство публикации в СМИ

Опубликовать материал

Презентация к уроку Вены большого круга кровообращения.pptx

Раздел: «Сердечно-сосудистая система»

Дисциплина: «Анатомия и физиология человека»

Вены большого круга кровообращения

Мотивация изучения темы

Венозная недостаточность

Варикозное расширение вен

Портальная гипертензия, варикозное расширение вен пищевода

Варикоцеле, геморрой

требования к знаниям, умениям, практическому опыту

Использовать знания анатомии и физиологии человека для проведения профилактических здоровьесберегающих мероприятий, обследования пациента, постановки диагноза, проведения лечебных мероприятий и оказания простых медицинских услуг

формируемые компетенции

ПК 1.1. Планировать обследование пациентов различных возрастных групп.
ПК 1.2. Проводить диагностические исследования.
ПК 1.3. ПК 2.6. Организовывать специализированный сестринский уход за пациентом.
ПК 3.1. ПК 3.3. Выполнять лечебные вмешательства по оказанию медицинской помощи на догоспитальном этапе.




Студент должен знать:

Систему верхней полой вены;
Систему нижней полой вены;
Систему воротной вены;
Систему вен сердца;
Межсистемные анастомозы.

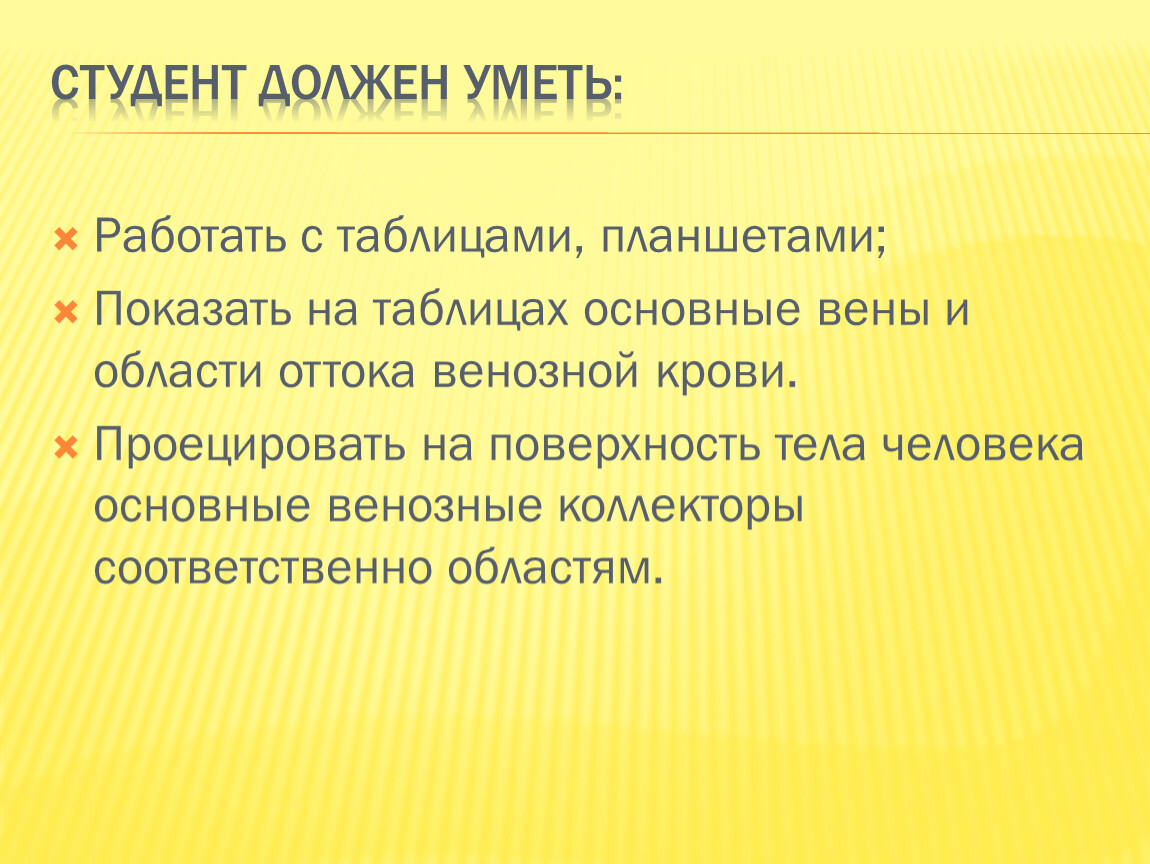

Студент должен уметь:

Работать с таблицами, планшетами;
Показать на таблицах основные вены и области оттока венозной крови.
Проецировать на поверхность тела человека основные венозные коллекторы соответственно областям.

Содержание:

Система верхней полой вены – основные ее притоки.
Система нижней полой вены – основные ее притоки.
Система воротной вены – основные ее притоки.
Система вен сердца.
Межсистемные анастомозы.

Круги кровообращения

Строение стенки сосудов

1.Внутренняя оболочка – эндотелиальная
2.Средняя оболочка – гладкомышечные клетки, коллагеновые и эластические волокна
3.Наружная оболочка - адвентиция

Строение стенки вены

Главное отличие вен от артерий - наличие венозных клапанов

Основные притоки верхней и нижней полой вен

1-внутренняя яремная вена;
2-левая плечеголовная вена;
3-дуга аорты;
4-пищевод (отрезан);
5-полунепарная вена;
6-левая восходящая поясничная вена;
7-левая общая подвздошная вена;
8-левая внутренняя подвздошная вена;
9-левая наружная подвздошная вена;
IO-правая наружная подвздошная вена;
11-правая внутренняя подвздошная вена;
12-срединная крестцовая вена;
13-нижняя полая вена;
14-правая восходящая поясничная вена;
15-поясничные вены;
16-непарная вена;
17-задние межреберные вены;
18-верхняя полая вена;
19-правая плечеголовная вена;
20-плечеголовной ствол;
21-правая подключичная вена;
22-правая наружная яремная вена;
23-правая внутренняя яремная вена.

Система верхней и нижней полой вен

1 — передняя яремная вена; 2 — наружная яремная вена; 3 — надлопаточная вена; 4 — внутренняя яремная вена; 5 — яремная венозная дуга; 6 — плечеголовная вена; 7 — подключичная вена; 8 — подмышечная вена; 9 — дуга аорты; 10 — верхняя полая вена; 11 — царская вена; 12 — левый желудочек; 13 — правый желудочек; 14 — головная вена руки; 15 — плечевая вена; 16 — задние межреберные вены; 17 — почечная вена; 18 — яичковые вены; 19 — правая восходящая поясничная вена; 20 — поясничные вены; 21 — нижняя полая вена; 22 — срединная крестцовая вена; 23 — общая подвздошная вена; 24 — латеральная крестцовая вена; 25 — внутренняя подвздошная вена; 26 — наружная подвздошная вена; 27 — поверхностная надчревная вена; 28 — наружная половая вена; 29 — большая скрытая вена; 30 — бедренная вена; 31 — глубокая вена бедра; 32 — запирательная вена

Поверхностные вены головы и шеи

1-наружная яремная вена;
2-затылочная вена;
3-занижнечслюстная вена;
4-задняя ушная вена;
5-поверхностная височная вена;
6-поперечная вена лица;
7-угловая вена;
8-передняя яремная вена;
9-подкожная мышца шеи.

Вены головы

1-надблоковая вена;
2-носолобная вена;
3-угловая вена;
4-крыловидное сплетение;
5-лицевая вена;
6-подподбородочная вена;
7-передняя яремная вена;
8-общая сонная артерия;
9-внутренняя сонная артерия;
10-наружная сонная артерия;
11 -лицевая вена;
12-внутренняя яремная вена;
13-поверхностная височная вена; 14-задняя ушная вена.

Глубокие вены шеи

1-щитовидная вена;
2-обшая сонная артерия;
3-передняя яремная вена;
4-подключичная вена;
5-подмышечная вена;
6-латеральная подкожная вена руки;
7-внутренняя яремная вена;
8-мышца, поднимающая лопатку;
9-лицевая вена;
10-наружная яремная вена;
11-задняя ушная вена;
12-поверхностная височная вена;
13-угловая вена.

Схема вен головы и шеи

1 — диплоические вены; 2 — верхняя сагиттальная пазуха; 3 — вены мозга; 4 — нижняя сагиттальная пазуха; 5 — прямая пазуха; 6 — пещеристая пазуха; 7 — глазная вена; 8 — верхняя каменистая пазуха; 9 — поперечная пазуха; 10 — сигмовидная пазуха; 11 — задняя ушная вена; 12 — затылочная вена; 13 — глоточная вена; 14 — занижнечелюстная вена; 15 — язычная вена; 16 — лицевая вена; 17 — внутренняя яремная вена; 18 — передняя яремная вена; 19 — верхняя щитовидная вена; 20 — наружная яремная вена; 21 — надлопаточная вена; 22 — плечеголовные вены; 23 — верхняя полая вена


Поверхностные вены верхней конечности

Вены верхней конечности

Схема вен верхней конечности

1 — наружная яремная вена; 2 — надлопаточная вена; 3 — внутренняя яремная вена; 4 — подключичная вена; 5 — плечеголовная вена; 6 — подмышечная вена; 7 — задние межреберные вены; 8 — плечевые вены; 9 — головная вена руки; 10 — царская вена; 11 — лучевые вены; 12 — локтевые вены; 13 — глубокая венозная ладонная дуга; 14 — поверхностная венозная ладонная дуга; 15 — ладонные пальцевые вены


Система нижней полой и воротной вен

Схема системы воротной вены и нижней полой вены

1 — нижняя полая вена; 2 — анастомоз между ветвями воротной и верхней полой вен; 3 — печеночная вена; 4 — воротная вена; 5 — селезеночная вена; 6 — верхняя брыжеечная вена; 7 — нижняя брыжеечная вена; 8 — общая подвздошная вена; 9 — наружная подвздошная вена; 10 — внутренняя подвздошная вена; 11 — анастомоз между ветвями воротной и нижней полой вен


Схематическое изображение артерий и вен, входящих в систему портального кровообращения

1 — брюшная аорта;
2 — чревный ствол;
3 — верхняя брыжеечная артерия;
4 — нижние брыжеечные артерия и вена;
5 — верхняя брыжеечная вена;
6 — селезеночная вена; 7 — воротная вена;
8 — печеночная вена;
9 — ветвление воротной вены в печени;
10 — печеночные вены; 11 — нижняя полая вена.

Вены нижней конечности

Перфорантные вены

"мышечно-венозная помпа".

Принцип работы венозных клапанов

Схема вен нижней конечности

1 — нижняя полая вена; 2 — общая подвздошная вена; 3 — внутренняя подвздошная вена; 4 — наружная подвздошная вена; 5 — поверхностная надчревная вена; 6 — поверхностная вена, окружающая подвздошную кость; 7 — наружные половые вены; 8 — глубокая вена бедра; 9 — бедренная вена; 10 — коленные вены; 11 — подколенная вена; 12 — скрытая вена голени; 13 — передние большеберцовые вены; 14 — задние большеберцовые вены; 15 — большая скрытая вена; 16 — тыльная венозная дуга; 17 — тыльные плюсневые вены; 18 — пальцевые вены стопы

Поверхностные вены голени.

I-большая подкожная вена ноги; 2-подкожные вены голени;
3-медиальная краевая вена стопы; 4-тыльная венозная дуга стопы; 5-тыльные пальцевые вены.

Глубокие вены голени, правой.

1-подколенная вена;
2-двуглавая мышца бедра;
3-латеральная головка икроножной мышцы;
4-передние большеберцовые вены;
5-камбаловидная мышца (отрезана и отогнута в медиальную сторону);
6-малоберцовая артерия;
7-малоберцовые вены;
8-длинная мышца, сгибающая большой палец стопы;
9-пяточное (Ахиллово) сухожилие;
10-длинная мышца, сгибающая пальцы (стопы);
11-задние большеберцовые вены;
12-задняябольшеберцовая артерия;
13-большая подкожная вена ноги;
14-медиальная головка икроножной мышцы;
15-подколенная артерия.

Поверхностные вены бедра, правого.

1-поверхностная надчревная вена; 2-бедренная вена;
3-наружные половые вены:
4-большая подкожная вена ноги;
5-подкожный нерв;
6-подкожные вены бедра;
7-овальная ямка.

Глубокие вены бедра, правого. Вид спереди. Портняжная и прямая мышцы бедра частично удалены

. 1-наружная подвздошная артерия;
2-наружная подвздошная вена;
3-гребчнчатая мышца (отрезана и отвернута вверх);
4-бедренная вена;
5-сухожильная пластинка, натянутая между широкой мышцей бедра и большой приводящей мышцей;
6-большая подкожная вена ноги;
7-прямая мышца бедра (отрезана);
8-глубокая вена бедра;
9-латеральная вена, окружающая бедренную кость;
10-глубокая артерия бедра;
11-бедренная артерия;
12-паховая связка.

Схема вен нижней конечности

1 — нижняя полая вена; 2 — общая подвздошная вена; 3 — внутренняя подвздошная вена; 4 — наружная подвздошная вена; 5 — поверхностная надчревная вена; 6 — поверхностная вена, окружающая подвздошную кость; 7 — наружные половые вены; 8 — глубокая вена бедра; 9 — бедренная вена; 10 — коленные вены; 11 — подколенная вена; 12 — скрытая вена голени; 13 — передние большеберцовые вены; 14 — задние большеберцовые вены; 15 — большая скрытая вена; 16 — тыльная венозная дуга; 17 — тыльные плюсневые вены; 18 — пальцевые вены стопы

Схема поверхностных и глубоких вен нижней конечности

Артерии и вены сердца . Нижняя полая вена отрезана и отвернута кверху, венечный синус вскрыт. Вид сзади.

1-правое предсердие; 2-нижняя полая вена (отвернута кверху) 3-малая вена сердца; 4-правая венечная артерия; 5-заслонка венечного синуса; 6-венечный синус; 7-задняя межжелудочковая ветвь правой венечной артерии; 8-средняя вена сердца; 9-правый желудочек; 10-верхушка сердца; 11-левый желудочек; 12-задняя вена левого желудочка; 13-огибающая ветвь левой венечной артерии; 14-большая вена сердца; 15-косая вена левого предсердия ; 16-левое предсердие; 17-левые легочные вены; 18-левая легочная артерия; 19-дуга аорта; 20-левая подключичная артерия; 21-левая общая сонная артерия; 22-плечеголовной ствол; 23-верхняя полая вена; 24-правая легочная артерия; 25-правые легочные вены

Межсистемные анастомозы

Имеются между притоками различных крупных вен
-Каво-кавальные
-Каво-портальные
-Каво-кавопортальные

Морфофункциональная задача

В латеральную подкожную вену руки введено лекарственное средство, которое должно оказывать влияние на сердечную мышцу. Назовите путь движения этого препарата к указанному органу.

ответ

Морфофункциональная задача

В медиальную подкожную вену руки введено лекарственное вещество, которое должно оказывать влияние на почки. Назовите путь движения этого препарата к указанному органу.

ответ

Морфофункциональная задача

В ягодичную область введено лекарственное вещество, которое должно оказывать влияние на головной мозг. Назовите путь движения этого препарата к указанному органу (правому полушарию).

ответ

Вопросы? Спасибо за внимание!
