ТЕХНОЛОГИЯ ЭЛЕКТРОМОНТАЖНЫХ РАБОТ

ОБЩИЕ СВЕДЕНИЯ ОБ ЭЛЕКТРОМОНТАЖНОМ ДЕЛЕ

ПЛАН

1                   Общие положения.

2                   Основные электромонтажные материалы.

3                   Установочные провода.

4                    Монтажные провода.

5                   Обмоточные провода.

6                   Кабели.

1.                    Общие положения.

Электромонтажные работы занимают большой удельный вес во всем комплексе подготовки эксплуатационного участка и оснащения его электромеханическим оборудованием. Они являются сложным и трудоемким процессом, связанным с технологией ведения горных работ, с непрерывным подвиганием очистных и подготовительных забоев. В связи с этим монтаж машин и электрооборудования участка чередуется с периодическими демонтажами и перемещением их на новое место установки.

Организация и выполнение электромонтажных работ на участке возлагается на механика участка и электрослесарей по обслуживанию шахтной участковой электроаппаратуры.

Участковые электрослесари выполняют все виды электромонтажных работ, связанных с перемещением электрооборудования вслед за

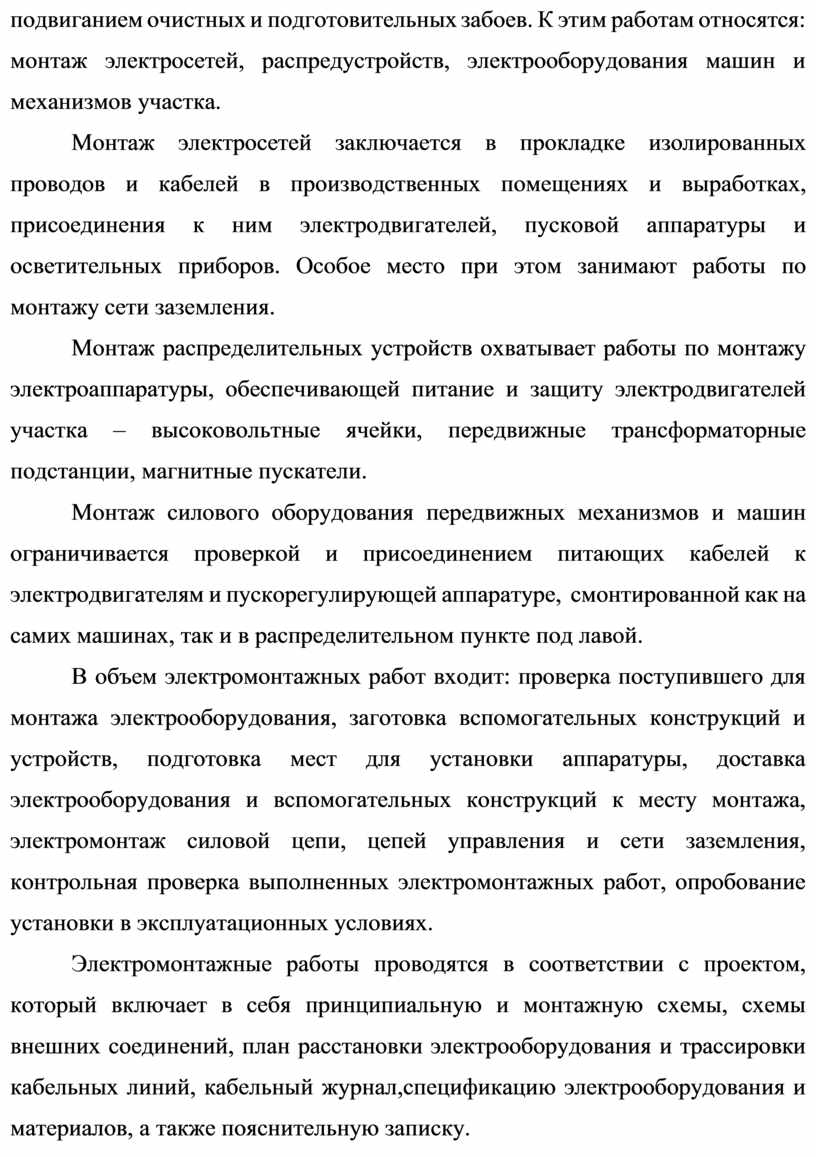

подвиганием очистных и подготовительных забоев. К этим работам относятся: монтаж электросетей, распредустройств, электрооборудования машин и механизмов участка.

Монтаж электросетей заключается в прокладке изолированных проводов и кабелей в производственных помещениях и выработках, присоединения к ним электродвигателей, пусковой аппаратуры и осветительных приборов. Особое место при этом занимают работы по монтажу сети заземления.

Монтаж распределительных устройств охватывает работы по монтажу электроаппаратуры, обеспечивающей питание и защиту электродвигателей участка – высоковольтные ячейки, передвижные трансформаторные подстанции, магнитные пускатели.

Монтаж силового оборудования передвижных механизмов и машин ограничивается проверкой и присоединением питающих кабелей к электродвигателям и пускорегулирующей аппаратуре, смонтированной как на самих машинах, так и в распределительном пункте под лавой.

В объем электромонтажных работ входит: проверка поступившего для монтажа электрооборудования, заготовка вспомогательных конструкций и устройств, подготовка мест для установки аппаратуры, доставка электрооборудования и вспомогательных конструкций к месту монтажа, электромонтаж силовой цепи, цепей управления и сети заземления, контрольная проверка выполненных электромонтажных работ, опробование установки в эксплуатационных условиях.

Электромонтажные работы проводятся в соответствии с проектом, который включает в себя принципиальную и монтажную схемы, схемы внешних соединений, план расстановки электрооборудования и трассировки кабельных линий, кабельный журнал,спецификацию электрооборудования и материалов, а также пояснительную записку.

2.                                          Основные электромонтажные материалы

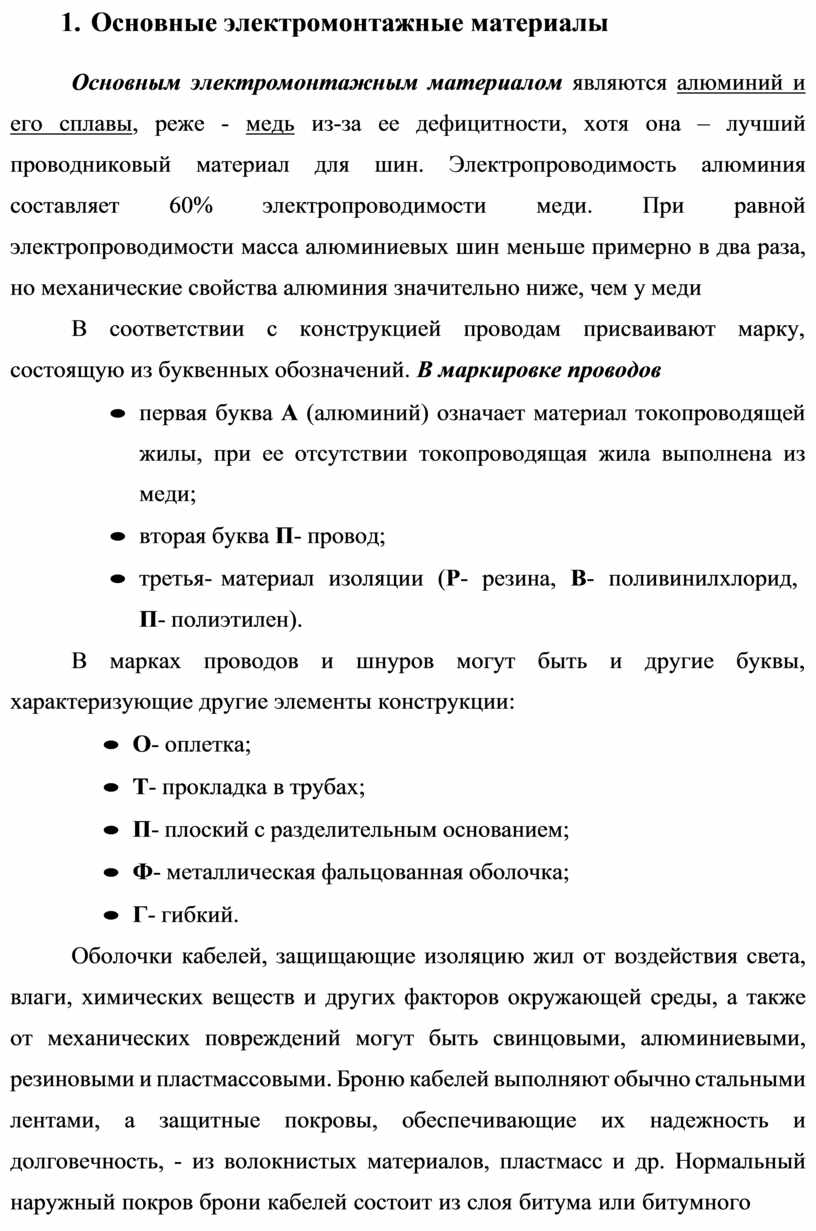

Основным электромонтажным материалом являются алюминий и его сплавы, реже - медь из-за ее дефицитности, хотя она – лучший проводниковый материал для шин. Электропроводимость алюминия составляет 60% электропроводимости меди. При равной электропроводимости масса алюминиевых шин меньше примерно в два раза, но механические свойства алюминия значительно ниже, чем у меди

В соответствии с конструкцией проводам присваивают марку, состоящую из буквенных обозначений. В маркировке проводов

·    первая буква А (алюминий) означает материал токопроводящей жилы, при ее отсутствии токопроводящая жила выполнена из меди;

·    вторая буква П- провод;

·    третья- материал изоляции (Р- резина, В- поливинилхлорид,

П- полиэтилен).

В марках проводов и шнуров могут быть и другие буквы, характеризующие другие элементы конструкции:

·    О- оплетка;

·    Т- прокладка в трубах;

·    П- плоский с разделительным основанием;

·    Ф- металлическая фальцованная оболочка;

·    Г- гибкий.

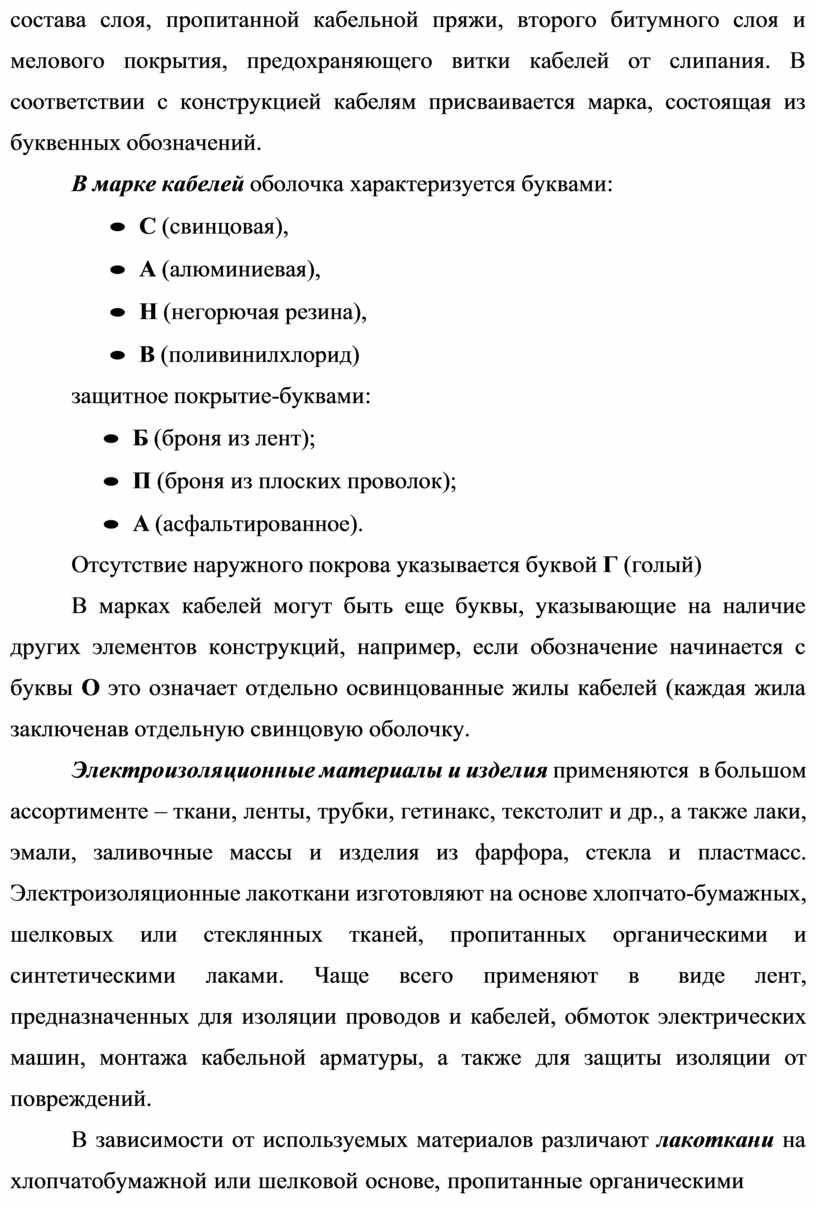

Оболочки кабелей, защищающие изоляцию жил от воздействия света, влаги, химических веществ и других факторов окружающей среды, а также от механических повреждений могут быть свинцовыми, алюминиевыми, резиновыми и пластмассовыми. Броню кабелей выполняют обычно стальными лентами, а защитные покровы, обеспечивающие их надежность и долговечность, - из волокнистых материалов, пластмасс и др. Нормальный наружный покров брони кабелей состоит из слоя битума или битумного

состава слоя, пропитанной кабельной пряжи, второго битумного слоя и мелового покрытия, предохраняющего витки кабелей от слипания. В соответствии с конструкцией кабелям присваивается марка, состоящая из буквенных обозначений.

В марке кабелей оболочка характеризуется буквами:

·    С (свинцовая),

·    А (алюминиевая),

·    Н (негорючая резина),

·    В (поливинилхлорид)

защитное покрытие-буквами:

·    Б (броня из лент);

·    П (броня из плоских проволок);

·    А (асфальтированное).

Отсутствие наружного покрова указывается буквой Г (голый)

В марках кабелей могут быть еще буквы, указывающие на наличие других элементов конструкций, например, если обозначение начинается с буквы О это означает отдельно освинцованные жилы кабелей (каждая жила заключенав отдельную свинцовую оболочку.

Электроизоляционные материалы и изделия применяются в большом ассортименте – ткани, ленты, трубки, гетинакс, текстолит и др., а также лаки, эмали, заливочные массы и изделия из фарфора, стекла и пластмасс. Электроизоляционные лакоткани изготовляют на основе хлопчато-бумажных, шелковых или стеклянных тканей, пропитанных органическими и синтетическими лаками. Чаще всего применяют в виде лент, предназначенных для изоляции проводов и кабелей, обмоток электрических машин, монтажа кабельной арматуры, а также для защиты изоляции от повреждений.

В зависимости от используемых материалов различают лакоткани на хлопчатобумажной или шелковой основе, пропитанные органическими

лаками, и на основе стеклянных тканей, пропитанных органическими, кремнийорганическими и синтетическими лаками.

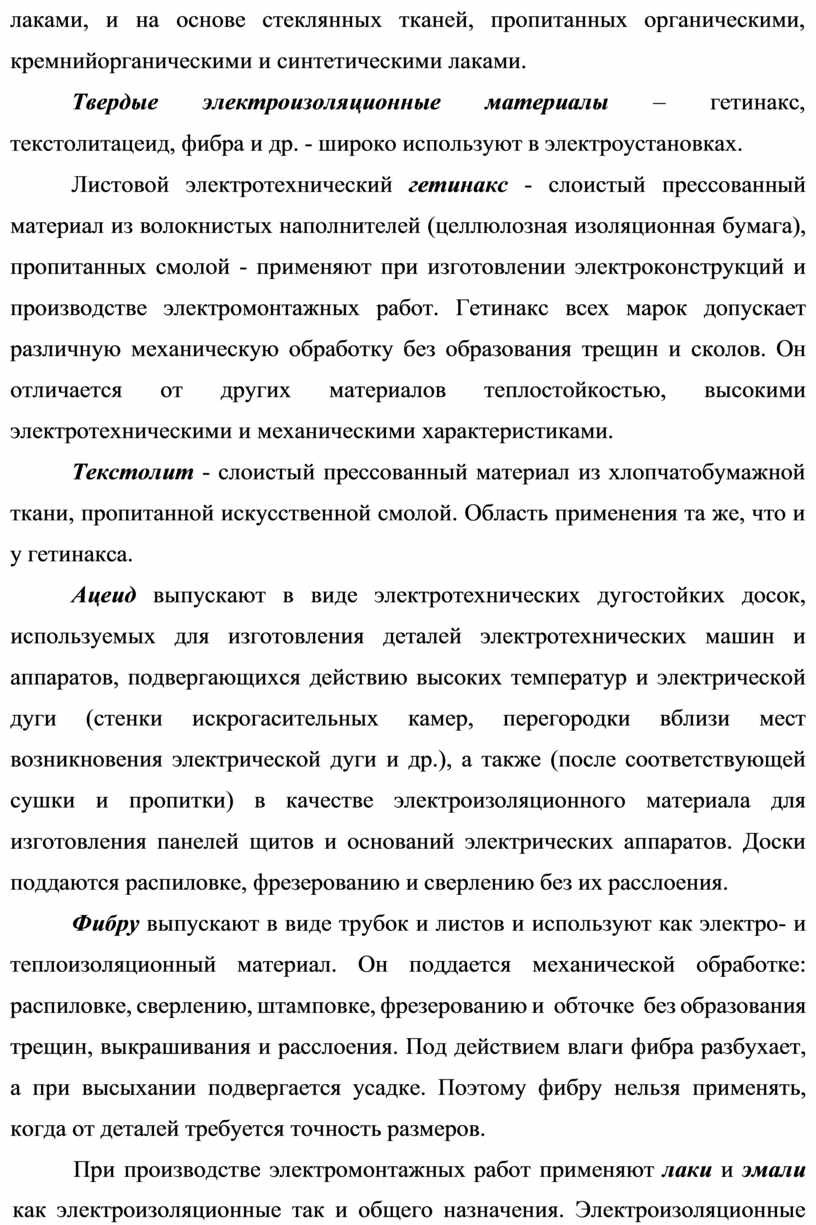

Твердые электроизоляционные материалы – гетинакс, текстолитацеид, фибра и др. - широко используют в электроустановках.

Листовой электротехнический гетинакс - слоистый прессованный материал из волокнистых наполнителей (целлюлозная изоляционная бумага), пропитанных смолой - применяют при изготовлении электроконструкций и производстве электромонтажных работ. Гетинакс всех марок допускает различную механическую обработку без образования трещин и сколов. Он отличается от других материалов теплостойкостью, высокими электротехническими и механическими характеристиками.

Текстолит - слоистый прессованный материал из хлопчатобумажной ткани, пропитанной искусственной смолой. Область применения та же, что и у гетинакса.

Ацеид выпускают в виде электротехнических дугостойких досок, используемых для изготовления деталей электротехнических машин и аппаратов, подвергающихся действию высоких температур и электрической дуги (стенки искрогасительных камер, перегородки вблизи мест возникновения электрической дуги и др.), а также (после соответствующей сушки и пропитки) в качестве электроизоляционного материала для изготовления панелей щитов и оснований электрических аппаратов. Доски поддаются распиловке, фрезерованию и сверлению без их расслоения.

Фибру выпускают в виде трубок и листов и используют как электро- и теплоизоляционный материал. Он поддается механической обработке: распиловке, сверлению, штамповке, фрезерованию и обточке без образования трещин, выкрашивания и расслоения. Под действием влаги фибра разбухает, а при высыхании подвергается усадке. Поэтому фибру нельзя применять, когда от деталей требуется точность размеров.

При производстве электромонтажных работ применяют лаки и эмали

как электроизоляционные так и общего назначения. Электроизоляционные

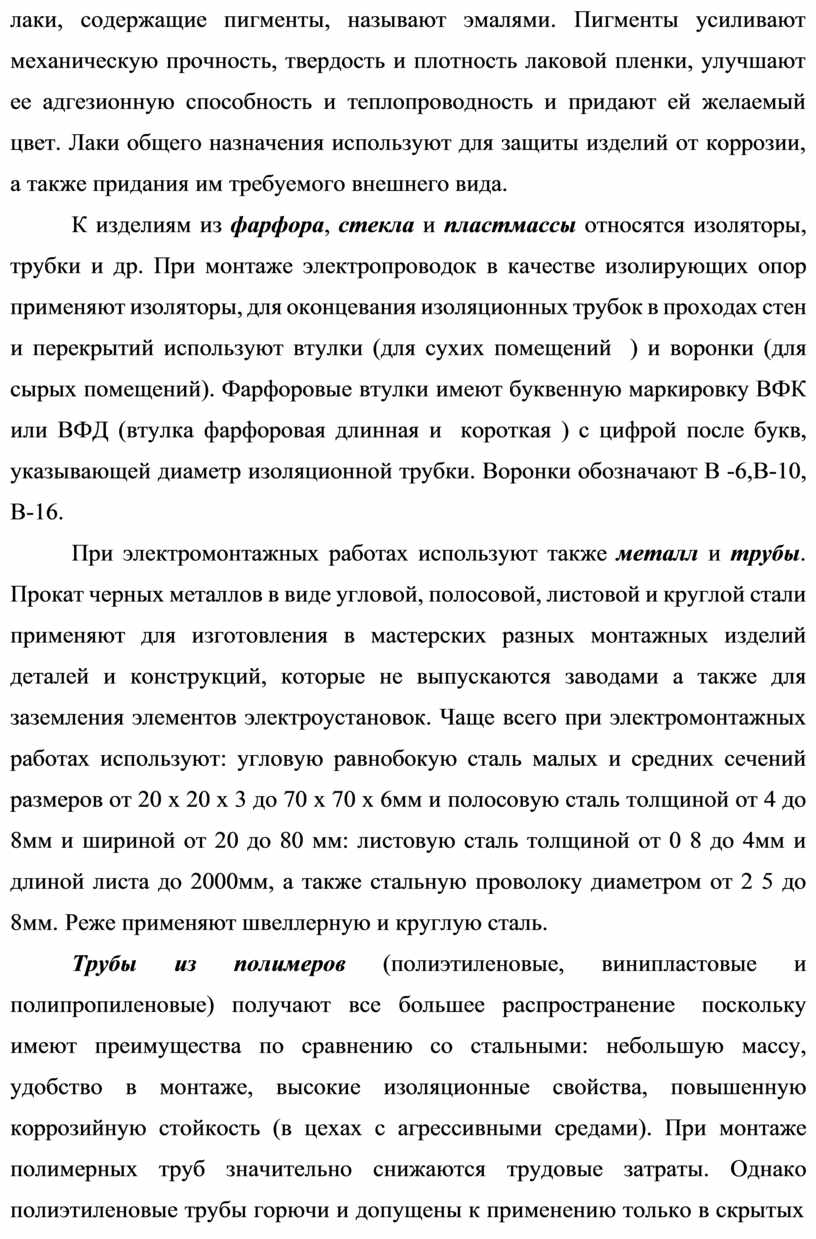

лаки, содержащие пигменты, называют эмалями. Пигменты усиливают механическую прочность, твердость и плотность лаковой пленки, улучшают ее адгезионную способность и теплопроводность и придают ей желаемый цвет. Лаки общего назначения используют для защиты изделий от коррозии, а также придания им требуемого внешнего вида.

К изделиям из фарфора, стекла и пластмассы относятся изоляторы, трубки и др. При монтаже электропроводок в качестве изолирующих опор применяют изоляторы, для оконцевания изоляционных трубок в проходах стен и перекрытий используют втулки (для сухих помещений ) и воронки (для сырых помещений). Фарфоровые втулки имеют буквенную маркировку ВФК или ВФД (втулка фарфоровая длинная и короткая ) с цифрой после букв, указывающей диаметр изоляционной трубки. Воронки обозначают В -6, В-10, В-16.

При электромонтажных работах используют также металл и трубы. Прокат черных металлов в виде угловой, полосовой, листовой и круглой стали применяют для изготовления в мастерских разных монтажных изделий деталей и конструкций, которые не выпускаются заводами а также для заземления элементов электроустановок. Чаще всего при электромонтажных работах используют: угловую равнобокую сталь малых и средних сечений размеров от 20 х 20 х 3 до 70 х 70 х 6мм и полосовую сталь толщиной от 4 до 8мм и шириной от 20 до 80 мм: листовую сталь толщиной от 0 8 до 4мм и длиной листа до 2000мм, а также стальную проволоку диаметром от 2 5 до 8мм. Реже применяют швеллерную и круглую сталь.

Трубы из полимеров (полиэтиленовые, винипластовые и полипропиленовые) получают все большее распространение поскольку имеют преимущества по сравнению со стальными: небольшую массу, удобство в монтаже, высокие изоляционные свойства, повышенную коррозийную стойкость (в цехах с агрессивными средами). При монтаже полимерных труб значительно снижаются трудовые затраты. Однако полиэтиленовые трубы горючи и допущены к применению только в скрытых

проводках в зданиях не ниже второй степени огнестойкости. Винипластовые трубы имеют более широкую область распространения, их можно прокладывать при скрытой проводке не только непосредственно по несгораемым и трудно сгораемым строительным основаниям, но и по сгораемым по слою листового асбеста. Полипропиленовые трубы так же как и полиэтиленовые прокладывают в подливке полов и фундаментов под оборудование без механической защиты.

3.                                                                                  Установочные провода

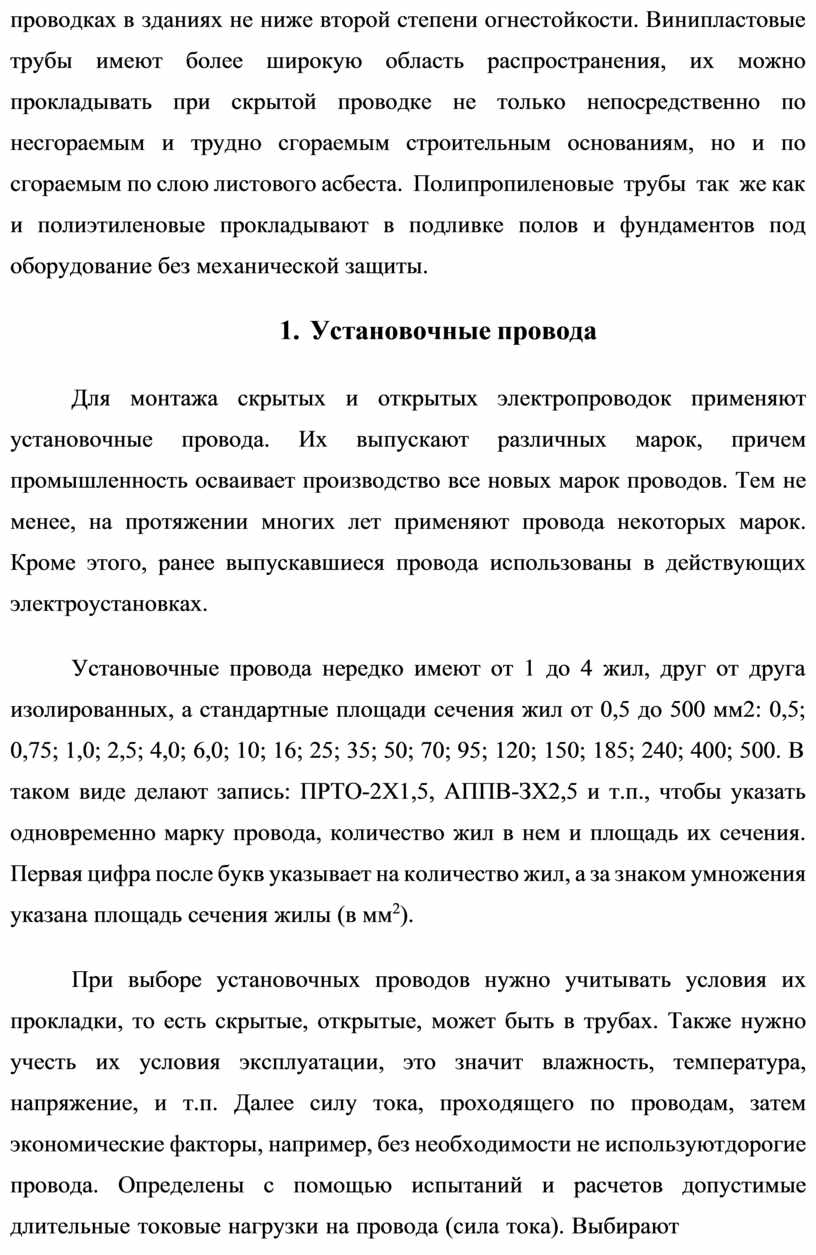

Для монтажа скрытых и открытых электропроводок применяют установочные провода. Их выпускают различных марок, причем промышленность осваивает производство все новых марок проводов. Тем не менее, на протяжении многих лет применяют провода некоторых марок. Кроме этого, ранее выпускавшиеся провода использованы в действующих электроустановках.

Установочные провода нередко имеют от 1 до 4 жил, друг от друга изолированных, а стандартные площади сечения жил от 0,5 до 500 мм2: 0,5; 0,75; 1,0; 2,5; 4,0; 6,0; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 400; 500. В

таком виде делают запись: ПРТО-2Х1,5, АППВ-ЗХ2,5 и т.п., чтобы указать одновременно марку провода, количество жил в нем и площадь их сечения. Первая цифра после букв указывает на количество жил, а за знаком умножения указана площадь сечения жилы (в мм²).

При выборе установочных проводов нужно учитывать условия их прокладки, то есть скрытые, открытые, может быть в трубах. Также нужно учесть их условия эксплуатации, это значит влажность, температура, напряжение, и т.п. Далее силу тока, проходящего по проводам, затем экономические факторы, например, без необходимости не используют дорогие провода. Определены с помощью испытаний и расчетов допустимые длительные токовые нагрузки на провода (сила тока). Выбирают

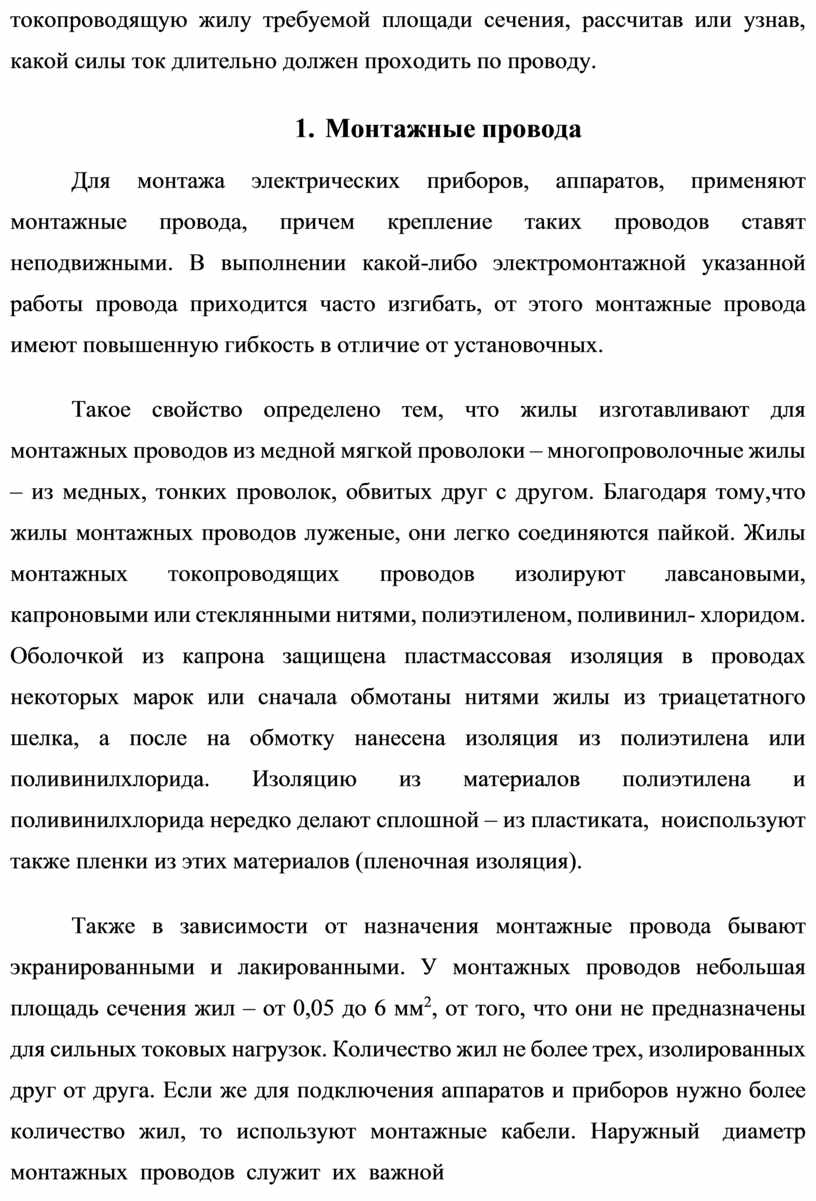

токопроводящую жилу требуемой площади сечения, рассчитав или узнав, какой силы ток длительно должен проходить по проводу.

4.                                                                                        Монтажные провода

Для монтажа электрических приборов, аппаратов, применяют монтажные провода, причем крепление таких проводов ставят неподвижными. В выполнении какой-либо электромонтажной указанной работы провода приходится часто изгибать, от этого монтажные провода имеют повышенную гибкость в отличие от установочных.

Такое свойство определено тем, что жилы изготавливают для монтажных проводов из медной мягкой проволоки – многопроволочные жилы – из медных, тонких проволок, обвитых друг с другом. Благодаря тому, что жилы монтажных проводов луженые, они легко соединяются пайкой. Жилы монтажных токопроводящих проводов изолируют лавсановыми, капроновыми или стеклянными нитями, полиэтиленом, поливинил- хлоридом. Оболочкой из капрона защищена пластмассовая изоляция в проводах некоторых марок или сначала обмотаны нитями жилы из триацетатного шелка, а после на обмотку нанесена изоляция из полиэтилена или поливинилхлорида. Изоляцию из материалов полиэтилена и поливинилхлорида нередко делают сплошной – из пластиката, но используют также пленки из этих материалов (пленочная изоляция).

Также в зависимости от назначения монтажные провода бывают экранированными и лакированными. У монтажных проводов небольшая площадь сечения жил – от 0,05 до 6 мм², от того, что они не предназначены для сильных токовых нагрузок. Количество жил не более трех, изолированных друг от друга. Если же для подключения аппаратов и приборов нужно более количество жил, то используют монтажные кабели. Наружный диаметр монтажных проводов служит их важной

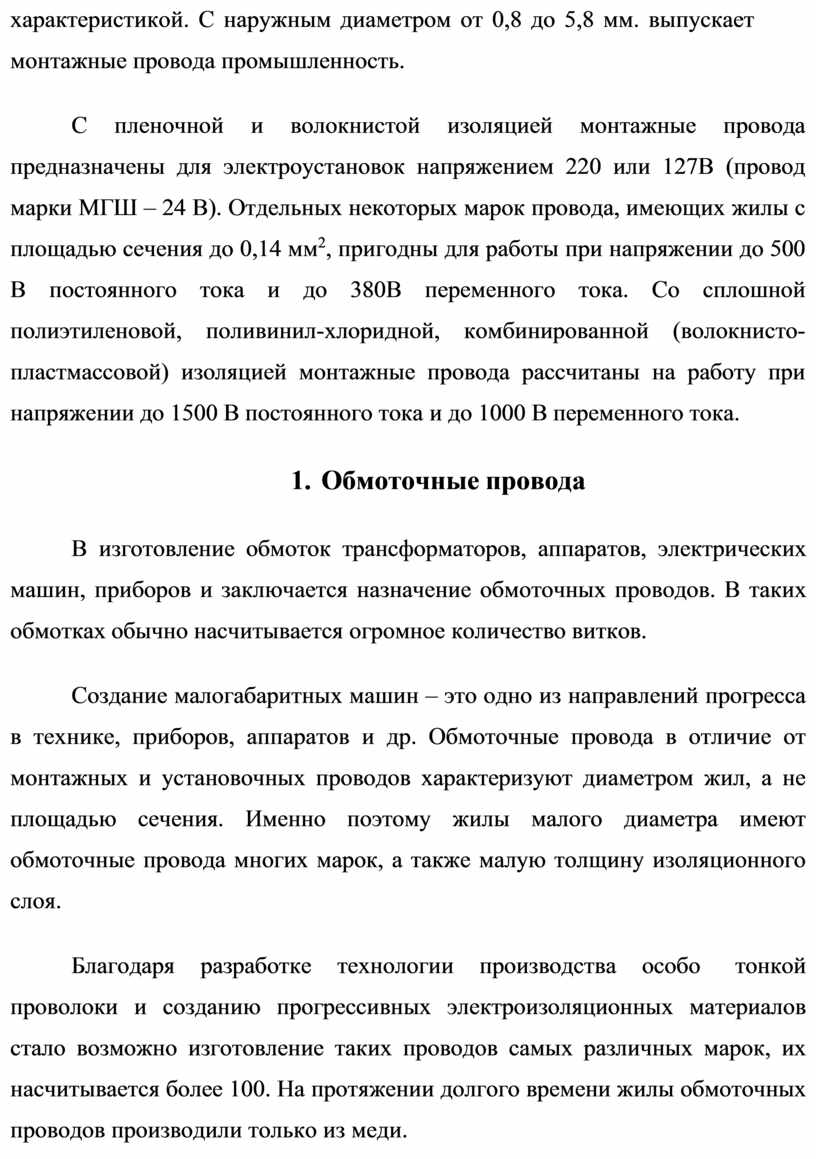

характеристикой. С наружным диаметром от 0,8 до 5,8 мм. выпускает монтажные провода промышленность.

С пленочной и волокнистой изоляцией монтажные провода предназначены для электроустановок напряжением 220 или 127В (провод марки МГШ – 24 В). Отдельных некоторых марок провода, имеющих жилы с площадью сечения до 0,14 мм², пригодны для работы при напряжении до 500 В постоянного тока и до 380В переменного тока. Со сплошной полиэтиленовой, поливинил-хлоридной, комбинированной (волокнисто- пластмассовой) изоляцией монтажные провода рассчитаны на работу при напряжении до 1500 В постоянного тока и до 1000 В переменного тока.

5.                                                                                                  Обмоточные провода

В изготовление обмоток трансформаторов, аппаратов, электрических машин, приборов и заключается назначение обмоточных проводов. В таких обмотках обычно насчитывается огромное количество витков.

Создание малогабаритных машин – это одно из направлений прогресса в технике, приборов, аппаратов и др. Обмоточные провода в отличие от монтажных и установочных проводов характеризуют диаметром жил, а не площадью сечения. Именно поэтому жилы малого диаметра имеют обмоточные провода многих марок, а также малую толщину изоляционного слоя.

Благодаря разработке технологии производства особо тонкой проволоки и созданию прогрессивных электроизоляционных материалов стало возможно изготовление таких проводов самых различных марок, их насчитывается более 100. На протяжении долгого времени жилы обмоточных проводов производили только из меди.

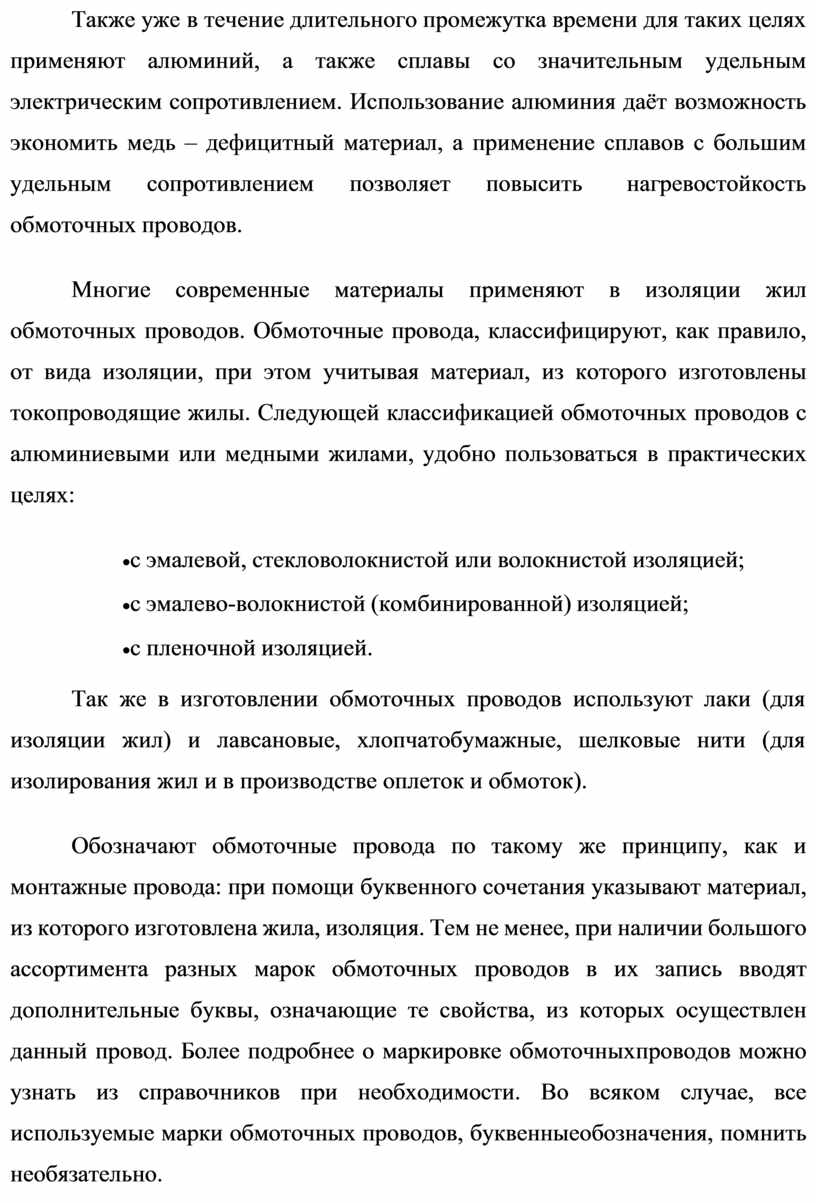

Также уже в течение длительного промежутка времени для таких целях применяют алюминий, а также сплавы со значительным удельным электрическим сопротивлением. Использование алюминия даёт возможность экономить медь – дефицитный материал, а применение сплавов с большим удельным сопротивлением позволяет повысить нагревостойкость обмоточных проводов.

Многие современные материалы применяют в изоляции жил обмоточных проводов. Обмоточные провода, классифицируют, как правило, от вида изоляции, при этом учитывая материал, из которого изготовлены токопроводящие жилы. Следующей классификацией обмоточных проводов с алюминиевыми или медными жилами, удобно пользоваться в практических целях:

·с эмалевой, стекловолокнистой или волокнистой изоляцией;

·с эмалево-волокнистой (комбинированной) изоляцией;

·с пленочной изоляцией.

Так же в изготовлении обмоточных проводов используют лаки (для изоляции жил) и лавсановые, хлопчатобумажные, шелковые нити (для изолирования жил и в производстве оплеток и обмоток).

Обозначают обмоточные провода по такому же принципу, как и монтажные провода: при помощи буквенного сочетания указывают материал, из которого изготовлена жила, изоляция. Тем не менее, при наличии большого ассортимента разных марок обмоточных проводов в их запись вводят дополнительные буквы, означающие те свойства, из которых осуществлен данный провод. Более подробнее о маркировке обмоточных проводов можно узнать из справочников при необходимости. Во всяком случае, все используемые марки обмоточных проводов, буквенные обозначения, помнить необязательно.

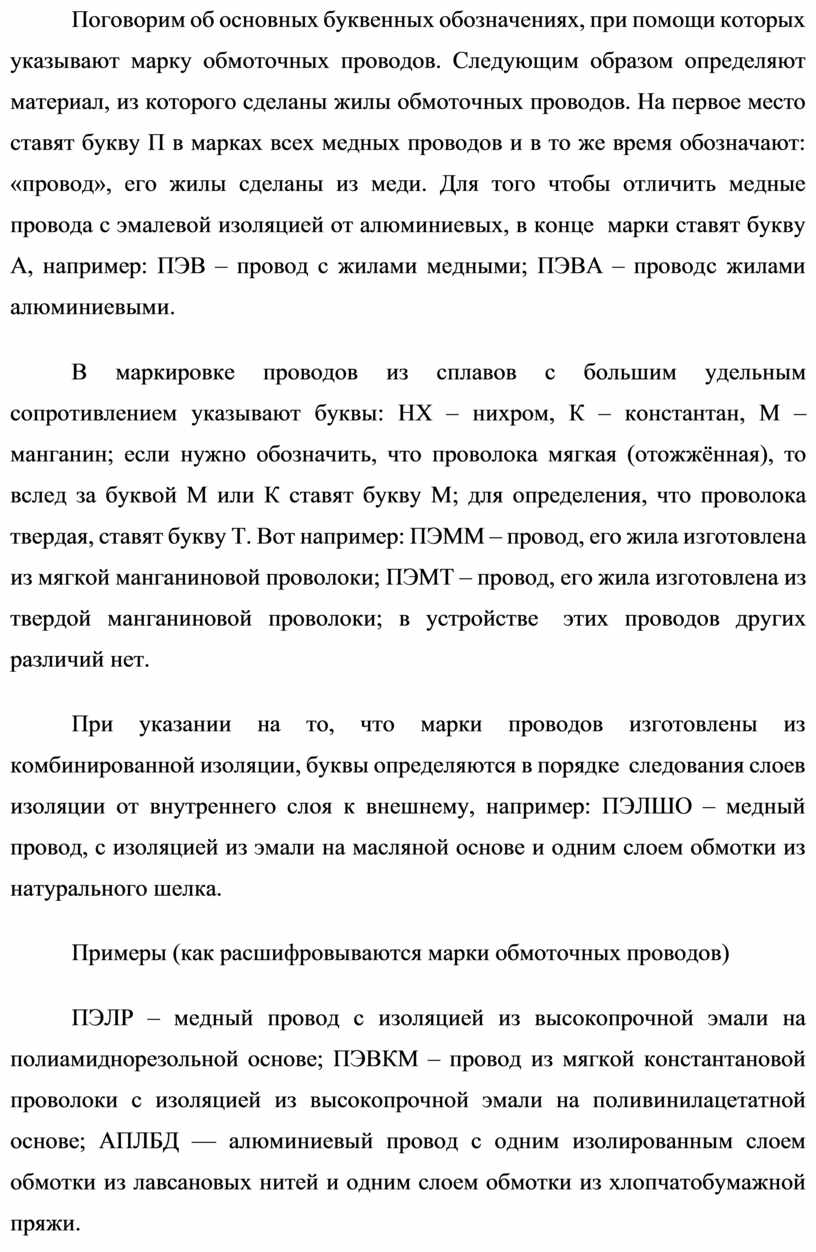

Поговорим об основных буквенных обозначениях, при помощи которых указывают марку обмоточных проводов. Следующим образом определяют материал, из которого сделаны жилы обмоточных проводов. На первое место ставят букву П в марках всех медных проводов и в то же время обозначают: «провод», его жилы сделаны из меди. Для того чтобы отличить медные провода с эмалевой изоляцией от алюминиевых, в конце марки ставят букву А, например: ПЭВ – провод с жилами медными; ПЭВА – провод с жилами алюминиевыми.

В маркировке проводов из сплавов с большим удельным сопротивлением указывают буквы: НХ – нихром, К – константан, М – манганин; если нужно обозначить, что проволока мягкая (отожжённая), то вслед за буквой М или К ставят букву М; для определения, что проволока твердая, ставят букву Т. Вот например: ПЭММ – провод, его жила изготовлена из мягкой манганиновой проволоки; ПЭМТ – провод, его жила изготовлена из твердой манганиновой проволоки; в устройстве этих проводов других различий нет.

При указании на то, что марки проводов изготовлены из комбинированной изоляции, буквы определяются в порядке следования слоев изоляции от внутреннего слоя к внешнему, например: ПЭЛШО – медный провод, с изоляцией из эмали на масляной основе и одним слоем обмотки из натурального шелка.

Примеры (как расшифровываются марки обмоточных проводов)

ПЭЛР – медный провод с изоляцией из высокопрочной эмали на полиамиднорезольной основе; ПЭВКМ – провод из мягкой константановой проволоки с изоляцией из высокопрочной эмали на поливинилацетатной основе; АПЛБД — алюминиевый провод с одним изолированным слоем обмотки из лавсановых нитей и одним слоем обмотки из хлопчатобумажной пряжи.

6.    Кабели

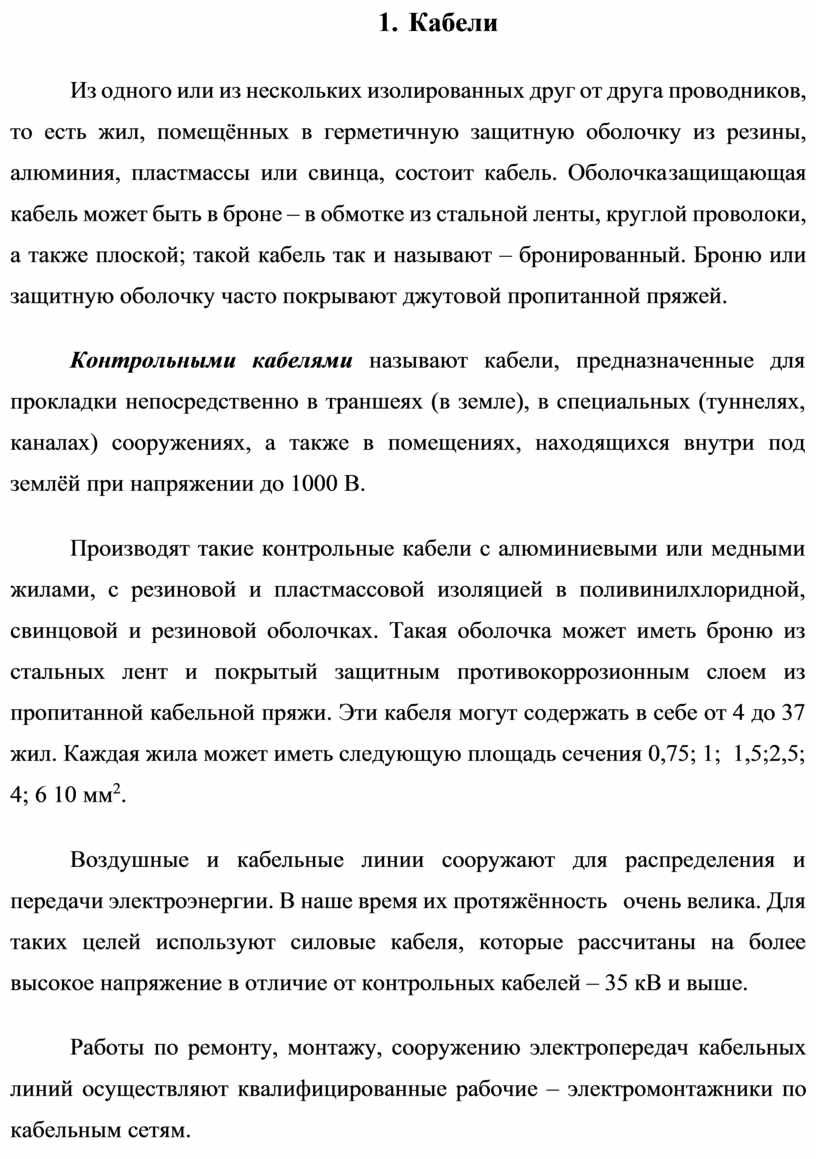

Из одного или из нескольких изолированных друг от друга проводников, то есть жил, помещённых в герметичную защитную оболочку из резины, алюминия, пластмассы или свинца, состоит кабель. Оболочка защищающая кабель может быть в броне – в обмотке из стальной ленты, круглой проволоки, а также плоской; такой кабель так и называют – бронированный. Броню или защитную оболочку часто покрывают джутовой пропитанной пряжей.

Контрольными кабелями называют кабели, предназначенные для прокладки непосредственно в траншеях (в земле), в специальных (туннелях, каналах) сооружениях, а также в помещениях, находящихся внутри под землёй при напряжении до 1000 В.

Производят такие контрольные кабели с алюминиевыми или медными жилами, с резиновой и пластмассовой изоляцией в поливинилхлоридной, свинцовой и резиновой оболочках. Такая оболочка может иметь броню из стальных лент и покрытый защитным противокоррозионным слоем из пропитанной кабельной пряжи. Эти кабеля могут содержать в себе от 4 до 37 жил. Каждая жила может иметь следующую площадь сечения 0,75; 1; 1,5; 2,5; 4; 6 10 мм².

Воздушные и кабельные линии сооружают для распределения и передачи электроэнергии. В наше время их протяжённость   очень велика. Для таких целей используют силовые кабеля, которые рассчитаны на более высокое напряжение в отличие от контрольных кабелей – 35 кВ и выше.

Работы по ремонту, монтажу, сооружению электропередач кабельных линий осуществляют квалифицированные рабочие – электромонтажники по кабельным сетям.

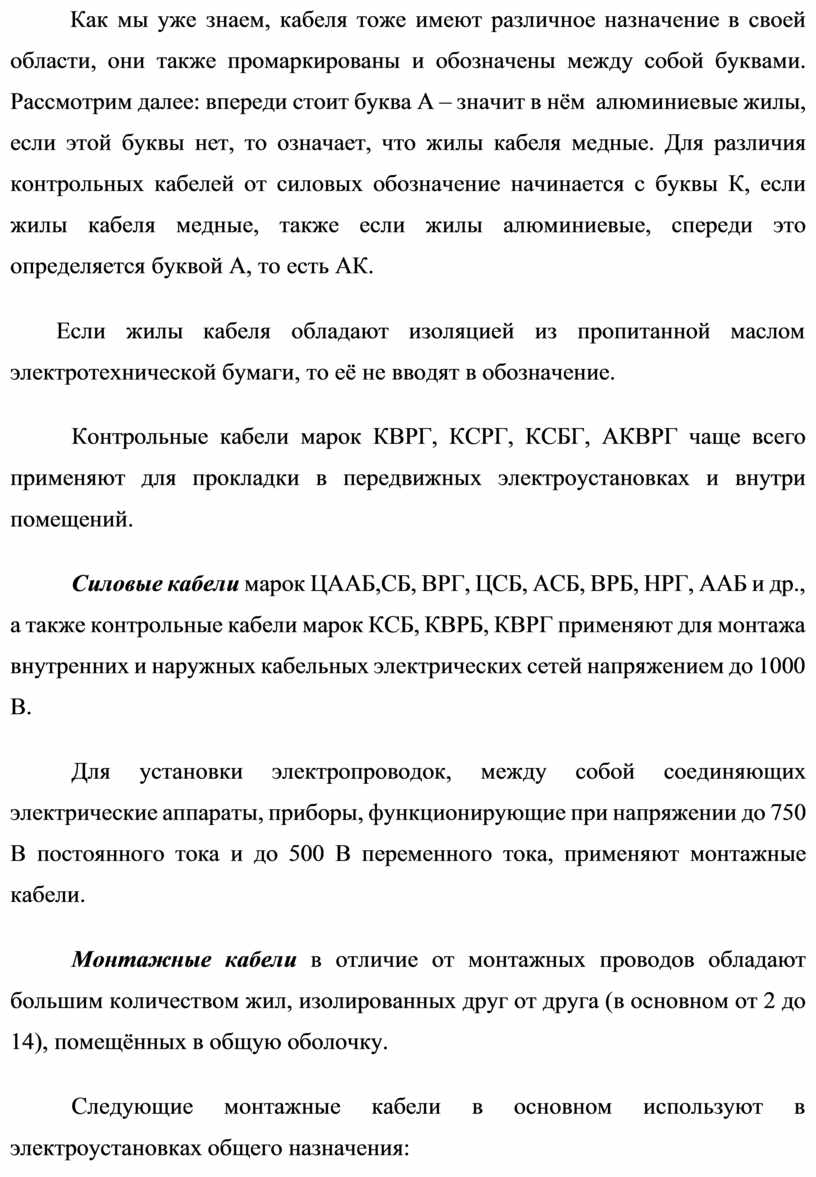

Как мы уже знаем, кабеля тоже имеют различное назначение в своей области, они также промаркированы и обозначены между собой буквами. Рассмотрим далее: впереди стоит буква А – значит в нём алюминиевые жилы, если этой буквы нет, то означает, что жилы кабеля медные. Для различия контрольных кабелей от силовых обозначение начинается с буквы К, если жилы кабеля медные, также если жилы алюминиевые, спереди это определяется буквой А, то есть АК.

Если   жилы   кабеля   обладают   изоляцией   из   пропитанной   маслом электротехнической бумаги, то её не вводят в обозначение.

Контрольные кабели марок КВРГ, КСРГ, КСБГ, АКВРГ чаще всего применяют для прокладки в передвижных электроустановках и внутри помещений.

Силовые кабели марок ЦААБ,СБ, ВРГ, ЦСБ, АСБ, ВРБ, НРГ, ААБ и др., а также контрольные кабели марок КСБ, КВРБ, КВРГ применяют для монтажа внутренних и наружных кабельных электрических сетей напряжением до 1000 В.

Для установки электропроводок, между собой соединяющих электрические аппараты, приборы, функционирующие при напряжении до 750 В постоянного тока и до 500 В переменного тока, применяют монтажные кабели.

Монтажные кабели в отличие от монтажных проводов обладают большим количеством жил, изолированных друг от друга (в основном от 2 до 14), помещённых в общую оболочку.

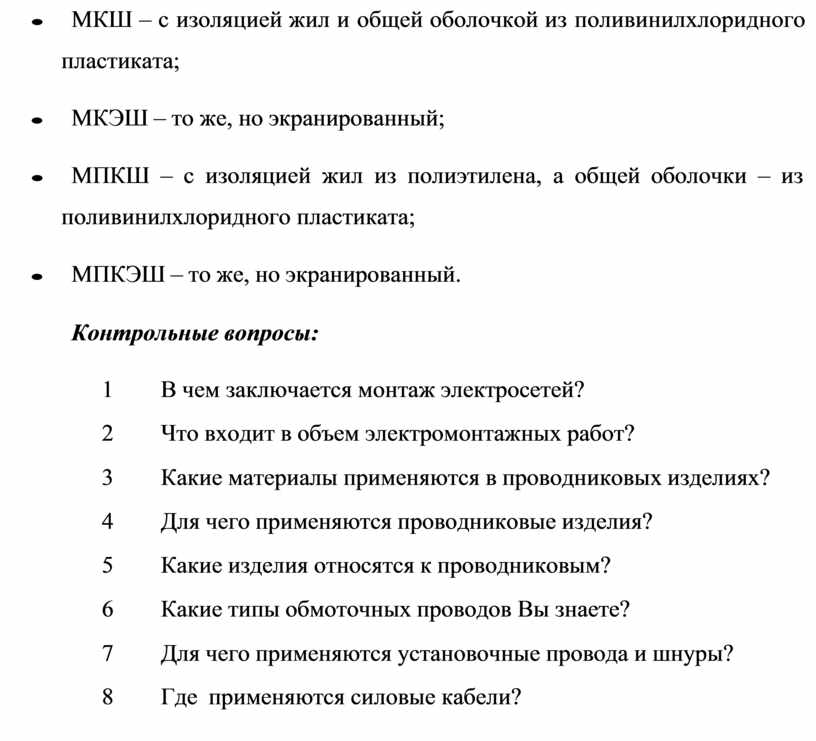

Следующие монтажные кабели в основном используют в электроустановках общего назначения:

·        МКШ – с изоляцией жил и общей оболочкой из поливинилхлоридного пластиката;

·        МКЭШ – то же, но экранированный;

·        МПКШ – с изоляцией жил из полиэтилена, а общей оболочки – из поливинилхлоридного пластиката;

·        МПКЭШ – то же, но экранированный.

Контрольные вопросы:

1                   В чем заключается монтаж электросетей?

2                   Что входит в объем электромонтажных работ?

3                   Какие материалы применяются в проводниковых изделиях?

4                   Для чего применяются проводниковые изделия?

5                   Какие изделия относятся к проводниковым?

6                   Какие типы обмоточных проводов Вы знаете?

7                   Для чего применяются установочные провода и шнуры?

8                   Где применяются силовые кабели?
