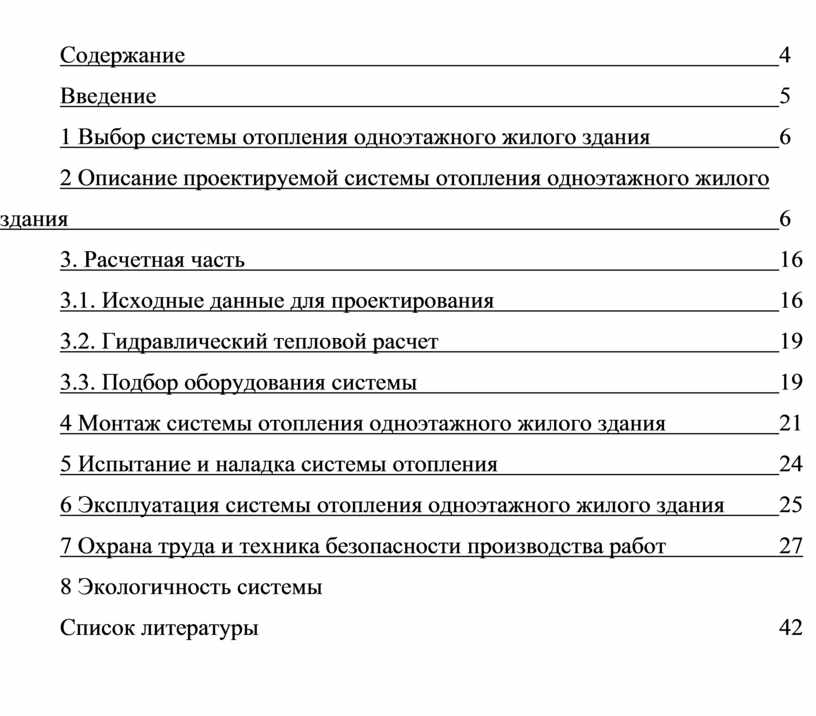

Содержание                                                                                             4

Введение                                                                                                  5

1 Выбор системы отопления одноэтажного жилого здания                    6

2 Описание проектируемой системы отопления одноэтажного жилого здания                                                                                                                  6

3. Расчетная часть                                                                                    16

3.1. Исходные данные для проектирования                                            16

3.2. Гидравлический тепловой расчет                                                     19

3.3. Подбор оборудования системы                                                         19

4 Монтаж системы отопления одноэтажного жилого здания                 21

5 Испытание и наладка системы отопления                                            24

6 Эксплуатация системы отопления одноэтажного жилого здания        25

7 Охрана труда и техника безопасности производства работ                 27

8 Экологичность системы

Список литературы                                                                                  42

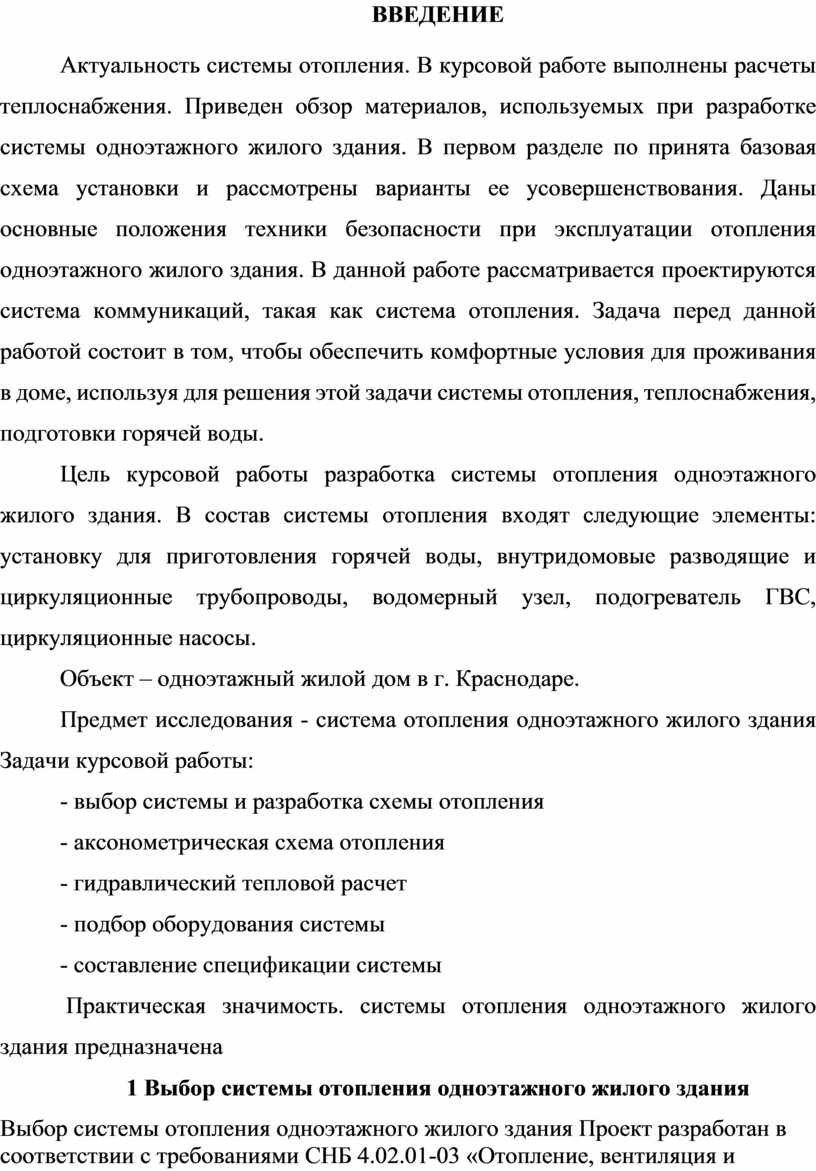

ВВЕДЕНИЕ

Актуальность системы отопления. В курсовой работе выполнены расчеты теплоснабжения. Приведен обзор материалов, используемых при разработке системы одноэтажного жилого здания. В первом разделе по принята базовая схема установки и рассмотрены варианты ее усовершенствования. Даны основные положения техники безопасности при эксплуатации отопления одноэтажного жилого здания. В данной работе рассматривается проектируются система коммуникаций, такая как система отопления. Задача перед данной работой состоит в том, чтобы обеспечить комфортные условия для проживания в доме, используя для решения этой задачи системы отопления, теплоснабжения, подготовки горячей воды.

Цель курсовой работы разработка системы отопления одноэтажного жилого здания. В состав системы отопления входят следующие элементы: установку для приготовления горячей воды, внутридомовые разводящие и циркуляционные трубопроводы, водомерный узел, подогреватель ГВС, циркуляционные насосы.

Объект – одноэтажный жилой дом в г. Краснодаре.

Предмет исследования - система отопления одноэтажного жилого здания Задачи курсовой работы:

- выбор системы и разработка схемы отопления

- аксонометрическая схема отопления

- гидравлический тепловой расчет

- подбор оборудования системы

- составление спецификации системы

 Практическая значимость. системы отопления одноэтажного жилого здания предназначена

1 Выбор системы отопления одноэтажного жилого здания

Выбор системы отопления одноэтажного жилого здания Проект разработан в соответствии с требованиями СНБ 4.02.01-03 «Отопление, вентиляция и кондиционирование», СНБ 3.02.04-03 «Жилые здания», СНБ 2.04.01-97 «Строительная теплотехника».

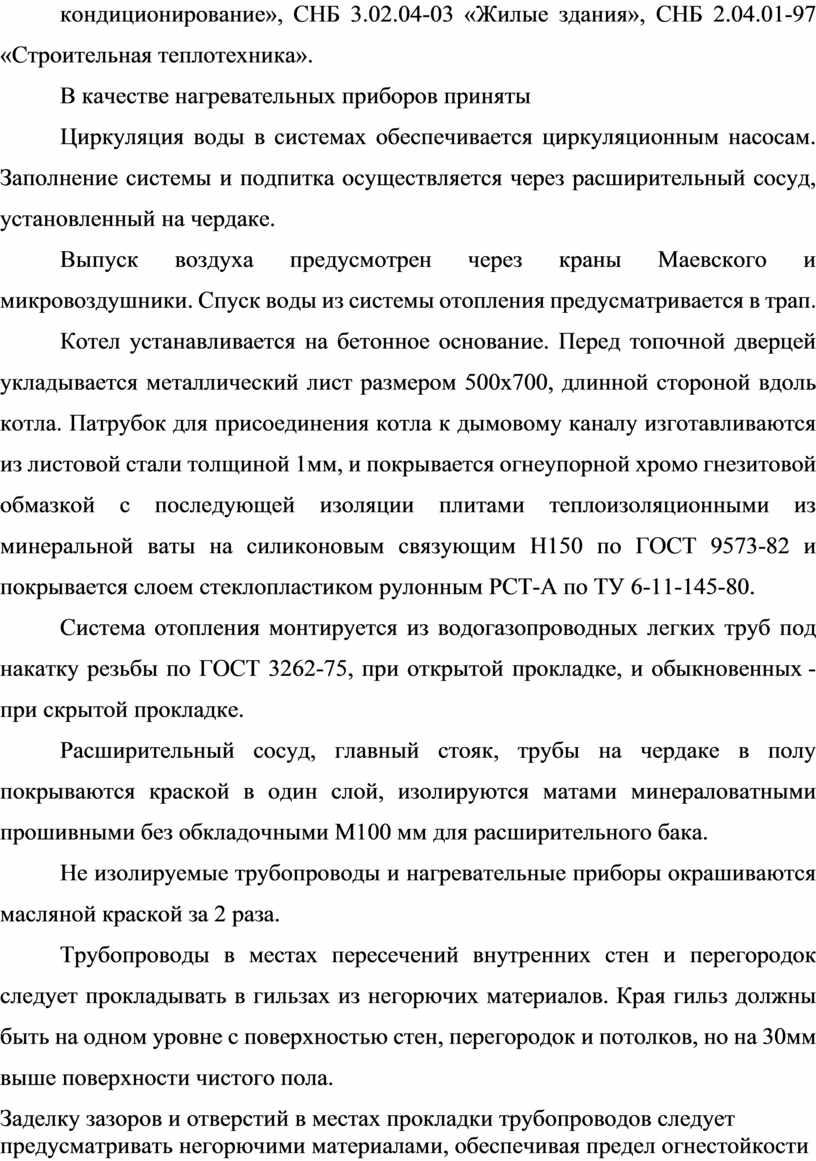

В качестве нагревательных приборов приняты

Циркуляция воды в системах обеспечивается циркуляционным насосам. Заполнение системы и подпитка осуществляется через расширительный сосуд, установленный на чердаке.

Выпуск воздуха предусмотрен через краны Маевского и микровоздушники. Спуск воды из системы отопления предусматривается в трап.

Котел устанавливается на бетонное основание. Перед топочной дверцей укладывается металлический лист размером 500х700, длинной стороной вдоль котла. Патрубок для присоединения котла к дымовому каналу изготавливаются из листовой стали толщиной 1мм, и покрывается огнеупорной хромо гнезитовой обмазкой с последующей изоляции плитами теплоизоляционными из минеральной ваты на силиконовым связующим Н150 по ГОСТ 9573-82 и покрывается слоем стеклопластиком рулонным РСТ-А по ТУ 6-11-145-80.

Система отопления монтируется из водогазопроводных легких труб под накатку резьбы по ГОСТ 3262-75, при открытой прокладке, и обыкновенных - при скрытой прокладке.

Расширительный сосуд, главный стояк, трубы на чердаке в полу покрываются краской в один слой, изолируются матами минераловатными прошивными без обкладочными М100 мм для расширительного бака.

Не изолируемые трубопроводы и нагревательные приборы окрашиваются масляной краской за 2 раза.

Трубопроводы в местах пересечений внутренних стен и перегородок следует прокладывать в гильзах из негорючих материалов. Края гильз должны быть на одном уровне с поверхностью стен, перегородок и потолков, но на 30мм выше поверхности чистого пола.

Заделку зазоров и отверстий в местах прокладки трубопроводов следует предусматривать негорючими материалами, обеспечивая предел огнестойкости ограждений.

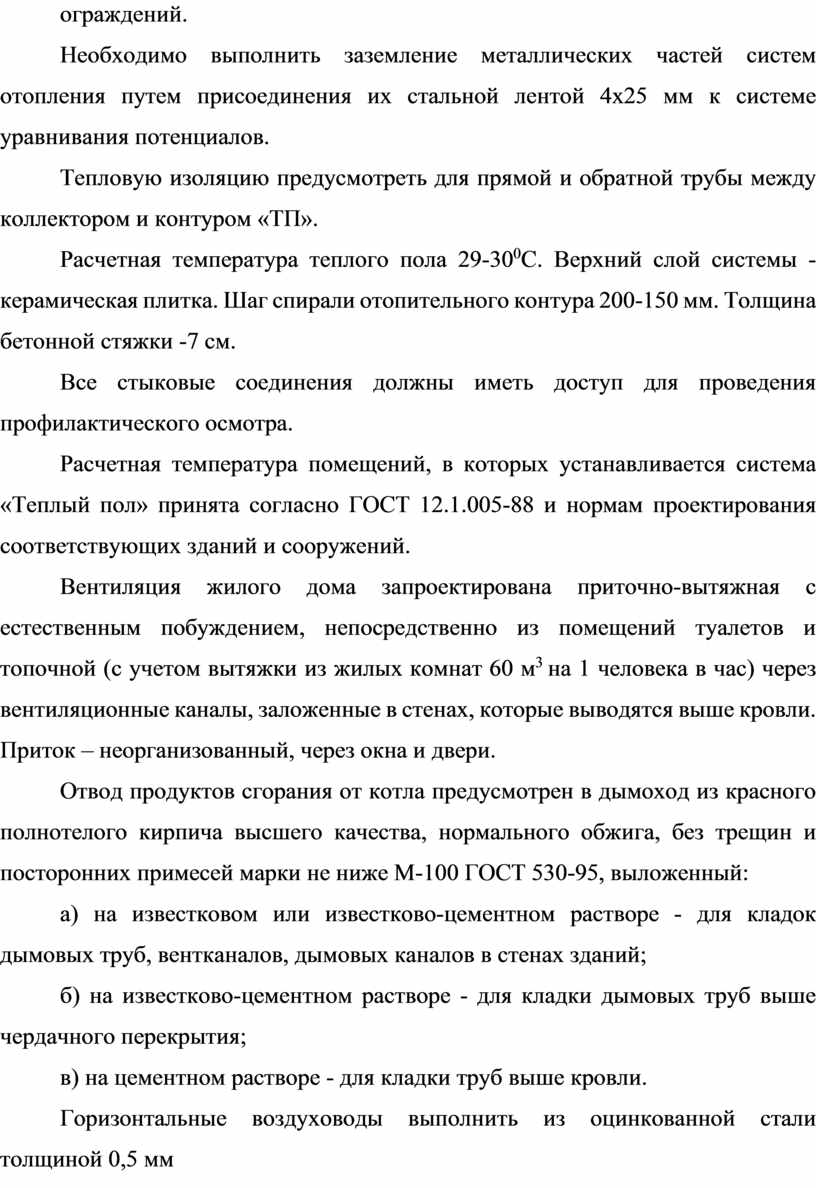

Необходимо выполнить заземление металлических частей систем отопления путем присоединения их стальной лентой 4х25 мм к системе уравнивания потенциалов.

Тепловую изоляцию предусмотреть для прямой и обратной трубы между коллектором и контуром «ТП».

Расчетная температура теплого пола 29-30⁰С. Верхний слой системы - керамическая плитка. Шаг спирали отопительного контура 200-150 мм. Толщина бетонной стяжки -7 см.

Все стыковые соединения должны иметь доступ для проведения профилактического осмотра.

Расчетная температура помещений, в которых устанавливается система «Теплый пол» принята согласно ГОСТ 12.1.005-88 и нормам проектирования соответствующих зданий и сооружений.

Вентиляция жилого дома запроектирована приточно-вытяжная с естественным побуждением, непосредственно из помещений туалетов и топочной (с учетом вытяжки из жилых комнат 60 м³ на 1 человека в час) через вентиляционные каналы, заложенные в стенах, которые выводятся выше кровли. Приток – неорганизованный, через окна и двери.

Отвод продуктов сгорания от котла предусмотрен в дымоход из красного полнотелого кирпича высшего качества, нормального обжига, без трещин и посторонних примесей марки не ниже М-100 ГОСТ 530-95, выложенный:

а) на известковом или известково-цементном растворе - для кладок дымовых труб, вентканалов, дымовых каналов в стенах зданий;

б) на известково-цементном растворе - для кладки дымовых труб выше чердачного перекрытия;

в) на цементном растворе - для кладки труб выше кровли.

Горизонтальные воздуховоды выполнить из оцинкованной стали толщиной 0,5 мм

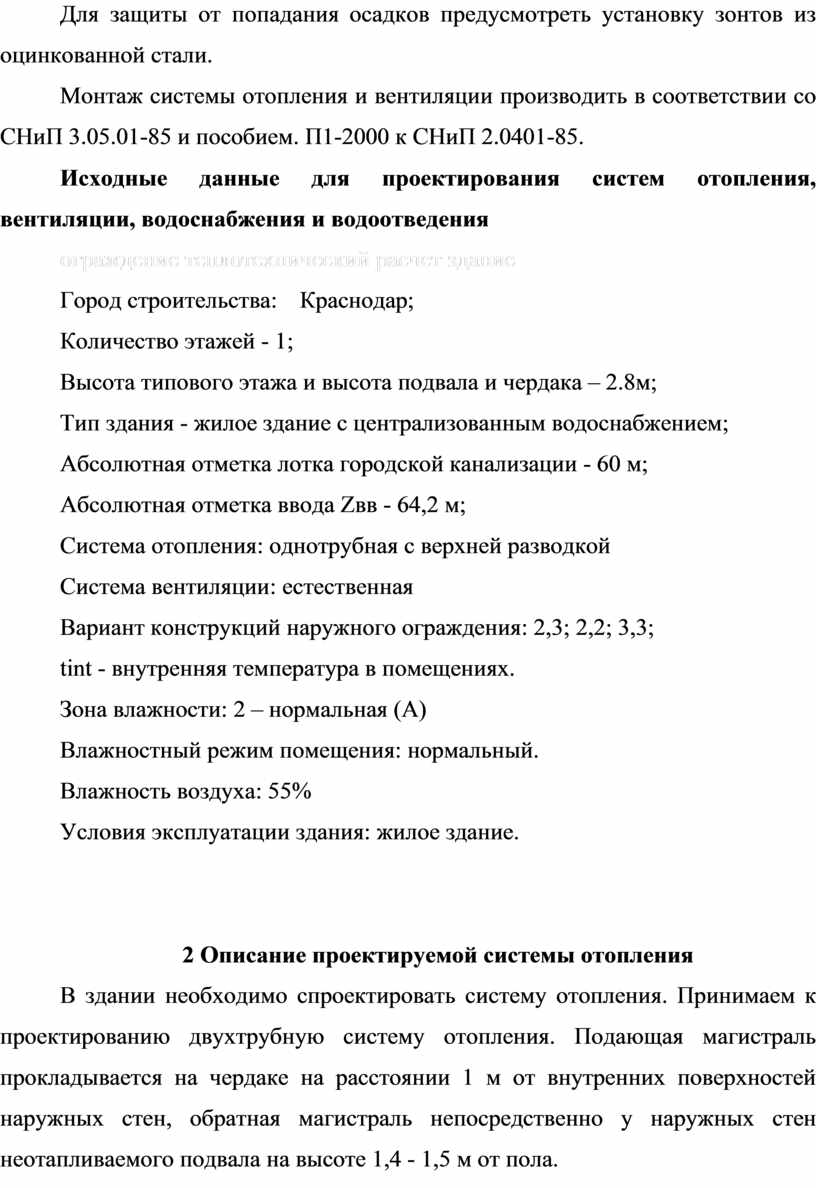

Для защиты от попадания осадков предусмотреть установку зонтов из оцинкованной стали.

Монтаж системы отопления и вентиляции производить в соответствии со СНиП 3.05.01-85 и пособием. П1-2000 к СНиП 2.0401-85.

Исходные данные для проектирования систем отопления, вентиляции, водоснабжения и водоотведения

ограждение теплотехнический расчет здание

Город строительства:   Краснодар;

Количество этажей - 1;

Высота типового этажа и высота подвала и чердака – 2.8м;

Тип здания - жилое здание с централизованным водоснабжением;

Абсолютная отметка лотка городской канализации - 60 м;

Абсолютная отметка ввода Zвв - 64,2 м;

Система отопления: однотрубная с верхней разводкой

Система вентиляции: естественная

Вариант конструкций наружного ограждения: 2,3; 2,2; 3,3;

tint - внутренняя температура в помещениях.

Зона влажности: 2 – нормальная (А)

Влажностный режим помещения: нормальный.

Влажность воздуха: 55%

Условия эксплуатации здания: жилое здание.

2 Описание проектируемой системы отопления

В здании необходимо спроектировать систему отопления. Принимаем к проектированию двухтрубную систему отопления. Подающая магистраль прокладывается на чердаке на расстоянии 1 м от внутренних поверхностей наружных стен, обратная магистраль непосредственно у наружных стен неотапливаемого подвала на высоте 1,4 - 1,5 м от пола.

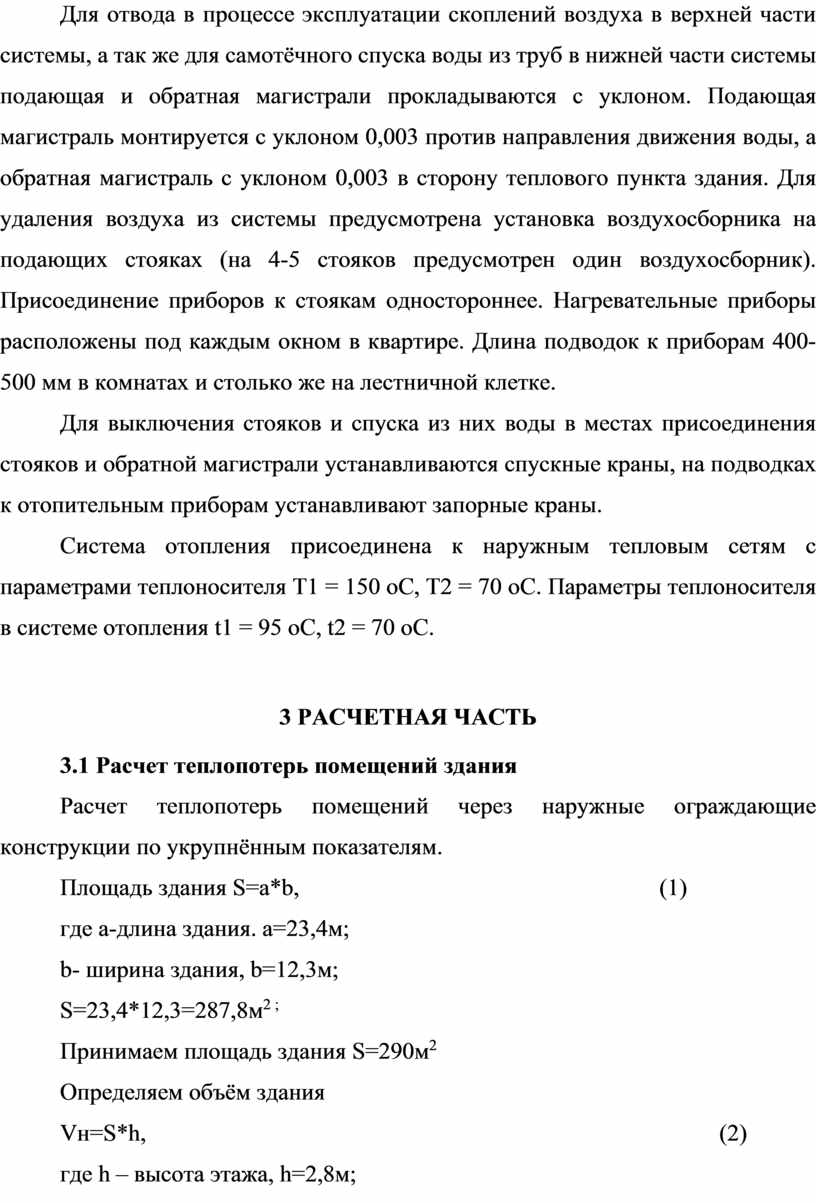

Для отвода в процессе эксплуатации скоплений воздуха в верхней части системы, а так же для самотёчного спуска воды из труб в нижней части системы подающая и обратная магистрали прокладываются с уклоном. Подающая магистраль монтируется с уклоном 0,003 против направления движения воды, а обратная магистраль с уклоном 0,003 в сторону теплового пункта здания. Для удаления воздуха из системы предусмотрена установка воздухосборника на подающих стояках (на 4-5 стояков предусмотрен один воздухосборник). Присоединение приборов к стоякам одностороннее. Нагревательные приборы расположены под каждым окном в квартире. Длина подводок к приборам 400-500 мм в комнатах и столько же на лестничной клетке.

Для выключения стояков и спуска из них воды в местах присоединения стояков и обратной магистрали устанавливаются спускные краны, на подводках к отопительным приборам устанавливают запорные краны.

Система отопления присоединена к наружным тепловым сетям с параметрами теплоносителя T1 = 150 oC, T2 = 70 oC. Параметры теплоносителя в системе отопления t1 = 95 oC, t2 = 70 oC.

3 РАСЧЕТНАЯ ЧАСТЬ

3.1 Расчет теплопотерь помещений здания

Расчет теплопотерь помещений через наружные ограждающие конструкции по укрупнённым показателям.

Площадь здания S=a*b,                                                         (1)

где a-длина здания. a=23,4м;

b- ширина здания, b=12,3м;

S=23,4*12,3=287,8м^{2 ;}

Принимаем площадь здания S=290м²

Определяем объём здания

Vн=S*h,                                                                                          (2)

где h – высота этажа, h=2,8м;

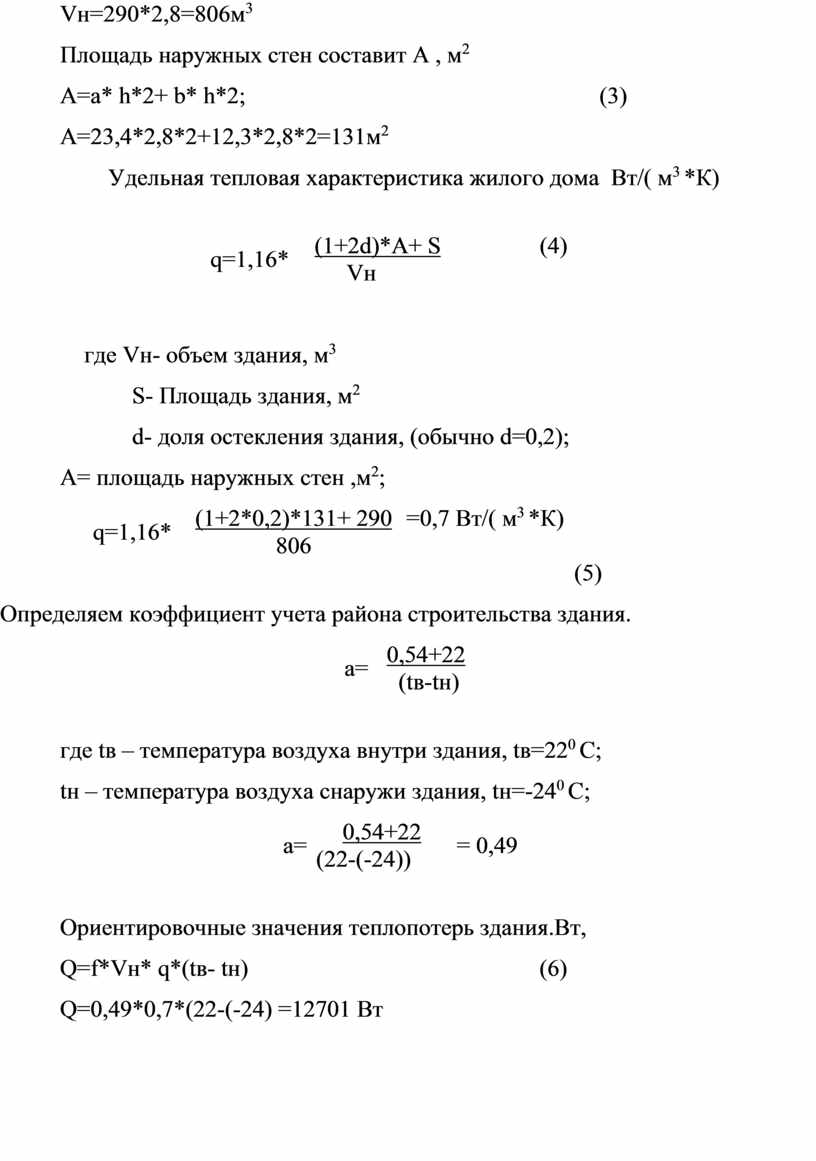

Vн=290*2,8=806м³

Площадь наружных стен составит А , м²

А=а* h*2+ b* h*2;                                                        (3)

А=23,4*2,8*2+12,3*2,8*2=131м²

Удельная тепловая характеристика жилого дома  Вт/( м³ *К)

где Vн- объем здания, м³

S- Площадь здания, м²

d- доля остекления здания, (обычно d=0,2);

А= площадь наружных стен ,м²;

(5)

Определяем коэффициент учета района строительства здания.

где tв – температура воздуха внутри здания, tв=22⁰ С;

tн – температура воздуха снаружи здания, tн=-24⁰ С;

Ориентировочные значения теплопотерь здания.Вт,

Q=f*Vн* q*(tв- tн)                                              (6)

Q=0,49*0,7*(22-(-24) =12701 Вт

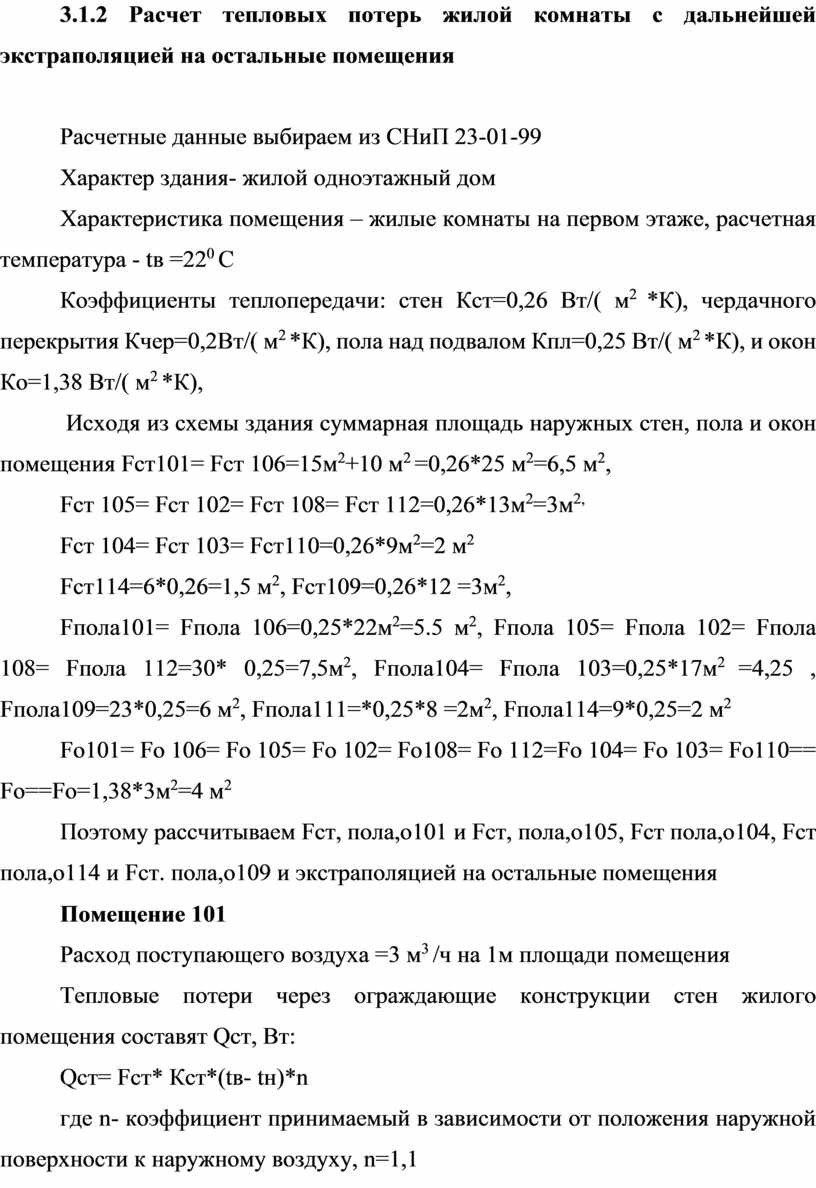

3.1.2 Расчет тепловых потерь жилой комнаты с дальнейшей экстраполяцией на остальные помещения

Расчетные данные выбираем из СНиП 23-01-99

Характер здания- жилой одноэтажный дом

Характеристика помещения – жилые комнаты на первом этаже, расчетная температура - tв =22⁰ С

Коэффициенты теплопередачи: стен Кст=0,26 Вт/( м² *К), чердачного перекрытия Кчер=0,2Вт/( м² *К), пола над подвалом Кпл=0,25 Вт/( м² *К), и окон Ко=1,38 Вт/( м² *К),

 Исходя из схемы здания суммарная площадь наружных стен, пола и окон помещения Fст101= Fст 106=15м²+10 м² =0,26*25 м²=6,5 м²,

Fст 105= Fст 102= Fст 108= Fст 112=0,26*13м²=3м^2,

Fст 104= Fст 103= Fст110=0,26*9м²=2 м²

Fст114=6*0,26=1,5 м², Fст109=0,26*12 =3м²,

Fпола101= Fпола 106=0,25*22м²=5.5 м², Fпола 105= Fпола 102= Fпола 108= Fпола 112=30* 0,25=7,5м², Fпола104= Fпола 103=0,25*17м² =4,25 , Fпола109=23*0,25=6 м², Fпола111=*0,25*8 =2м², Fпола114=9*0,25=2 м²

Fо101= Fо 106= Fо 105= Fо 102= Fо108= Fо 112=Fо 104= Fо 103= Fо110== Fо==Fо=1,38*3м²=4 м²

Поэтому рассчитываем Fст, пола,о101 и Fст, пола,о105, Fст пола,о104, Fст пола,о114 и Fст. пола,о109 и экстраполяцией на остальные помещения

Помещение 101

Расход поступающего воздуха =3 м³ /ч на 1м площади помещения

Тепловые потери через ограждающие конструкции стен жилого помещения составят Qст, Вт:

Qст= Fст* Кст*(tв- tн)*n

где n- коэффициент принимаемый в зависимости от положения наружной поверхности к наружному воздуху, n=1,1

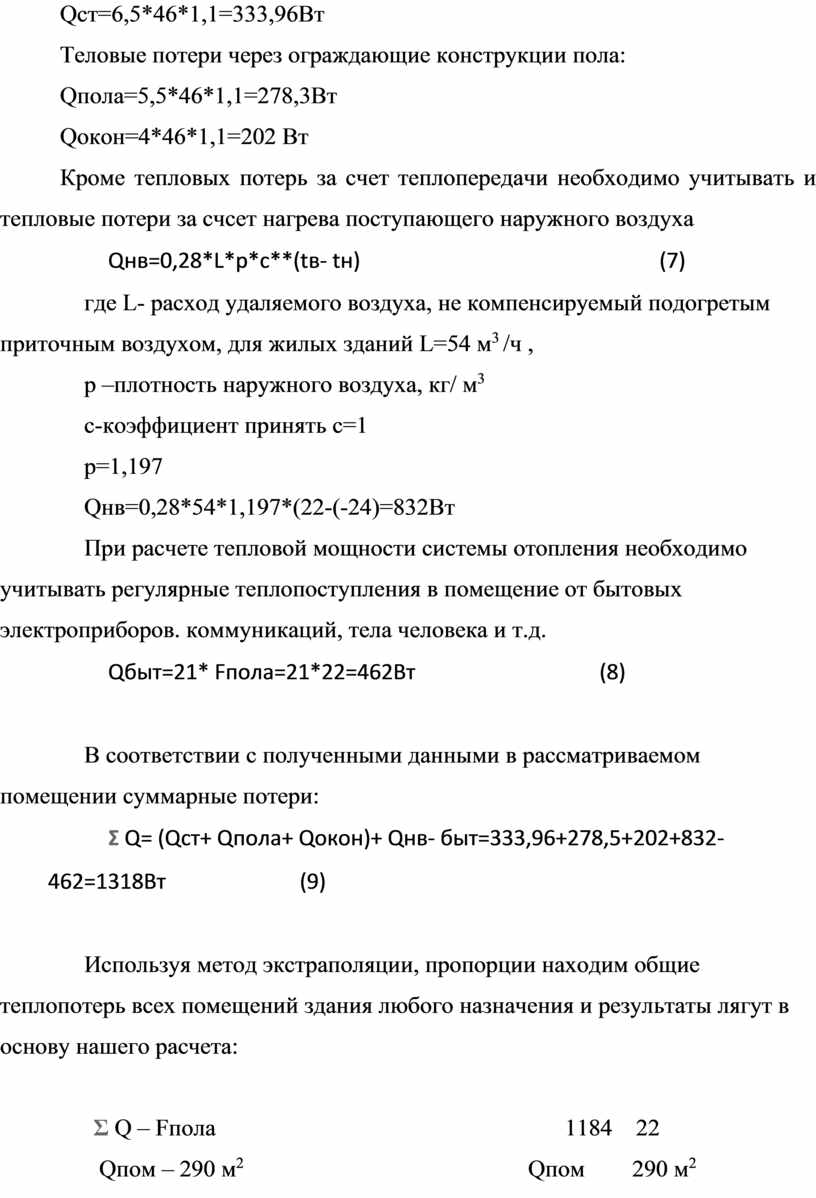

Qст=6,5*46*1,1=333,96Вт

Теловые потери через ограждающие конструкции пола:

Qпола=5,5*46*1,1=278,3Вт

Qокон=4*46*1,1=202 Вт

Кроме тепловых потерь за счет теплопередачи необходимо учитывать и тепловые потери за счсет нагрева поступающего наружного воздуха

Qнв=0,28*L*p*c**(tв- tн)                                              (7)

где L- расход удаляемого воздуха, не компенсируемый подогретым приточным воздухом, для жилых зданий L=54 м³ /ч ,

p –плотность наружного воздуха, кг/ м³

с-коэффициент принять с=1

p=1,197

Qнв=0,28*54*1,197*(22-(-24)=832Вт

При расчете тепловой мощности системы отопления необходимо учитывать регулярные теплопоступления в помещение от бытовых электроприборов. коммуникаций, тела человека и т.д.

Qбыт=21* Fпола=21*22=462Вт                                    (8)

В соответствии с полученными данными в рассматриваемом помещении суммарные потери:

Σ Q= (Qст+ Qпола+ Qокон)+ Qнв- быт=333,96+278,5+202+832-462=1318Вт                    (9)

Используя метод экстраполяции, пропорции находим общие теплопотерь всех помещений здания любого назначения и результаты лягут в основу нашего расчета:

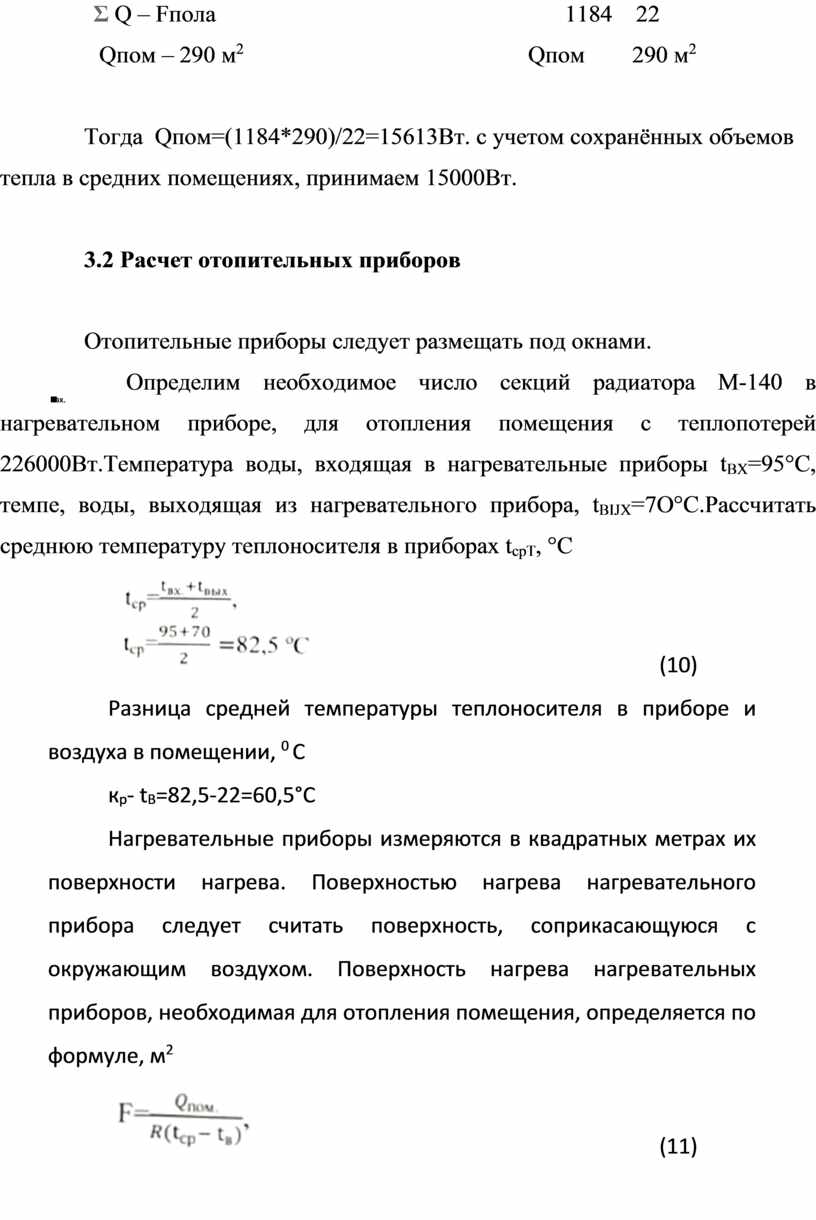

Тогда  Qпом=(1184*290)/22=15613Вт. с учетом сохранённых объемов тепла в средних помещениях, принимаем 15000Вт.

3.2 Расчет отопительных приборов

Отопительные приборы следует размещать под окнами.

Определим необходимое число секций радиатора М-140 в нагревательном приборе, для отопления помещения с теплопотерей 226000Вт.Температура воды, входящая в нагревательные приборы t_BX=95°C, темпе, воды, выходящая из нагревательного прибора, t_BIJX=7O°C.Рассчитать среднюю температуру теплоносителя в приборах t_cpT, °C

                                                                                       (10)

Разница средней температуры теплоносителя в приборе и воздуха в помещении, ⁰ С

к_р- t_B=82,5-22=60,5°С

Нагревательные приборы измеряются в квадратных метрах их поверхности нагрева. Поверхностью нагрева нагревательного прибора следует считать поверхность, соприкасающуюся с окружающим воздухом. Поверхность нагрева нагревательных приборов, необходимая для отопления помещения, определяется по формуле, м²

                                                                                                     (11)

где R - коэффициент теплопередачи прибора, равный тепловому потоку, поступающему в помещение с 1 м² поверхности нагрева прибора при разности между средней температурой теплоносителя в приборе и температурой окружающего воздуха в 1 град., для М-140, R=9,76Вт/м²трад.

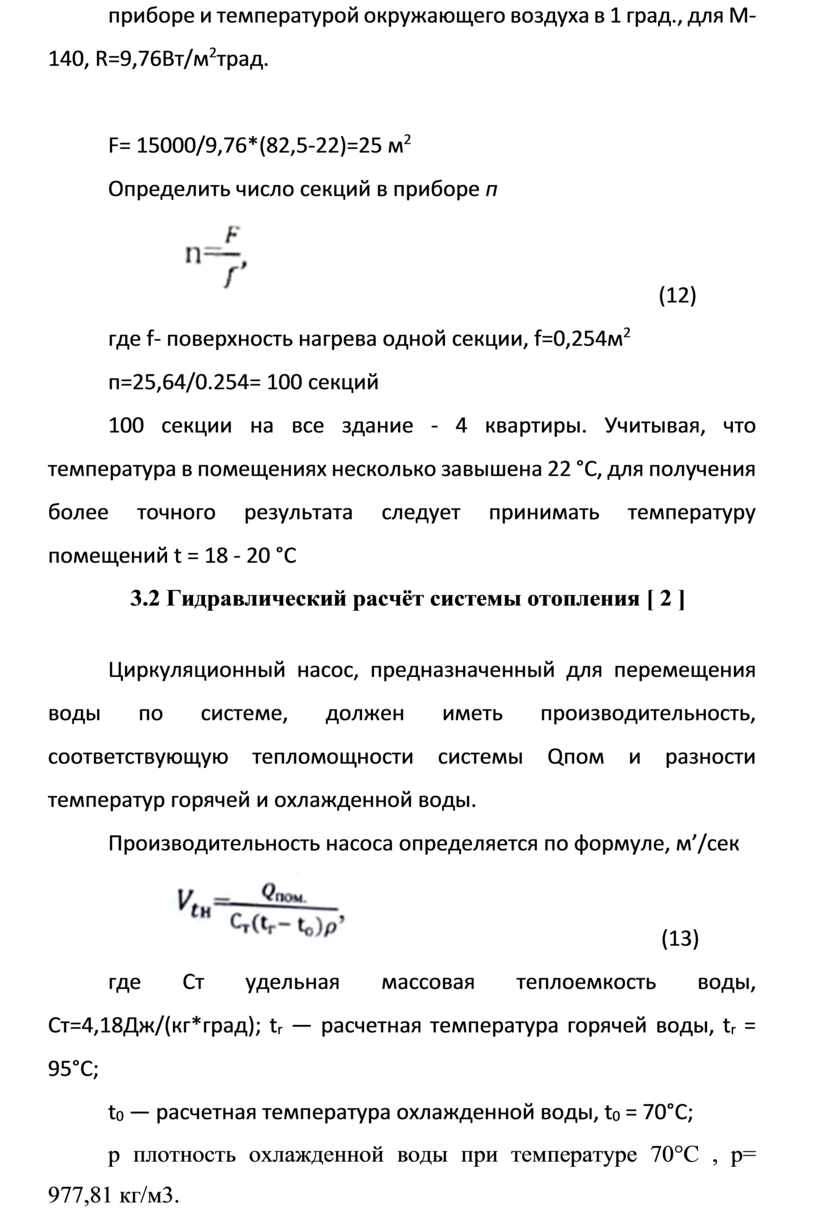

F= 15000/9,76*(82,5-22)=25 м²

Определить число секций в приборе п

                                                              (12)

где f- поверхность нагрева одной секции, f=0,254м²

п=25,64/0.254= 100 секций

100 секции на все здание - 4 квартиры. Учитывая, что температура в помещениях несколько завышена 22 °C, для получения более точного результата следует принимать температуру помещений t = 18 - 20 °C

3.2 Гидравлический расчёт системы отопления [ 2 ]

Циркуляционный насос, предназначенный для перемещения воды по системе, должен иметь производительность, соответствующую тепломощности системы Qпом и разности температур горячей и охлажденной воды.

Производительность насоса определяется по формуле, м’/сек

                                                                            (13)

где Ст удельная массовая теплоемкость воды, Ст=4,18Дж/(кг*град); t_r — расчетная температура горячей воды, t_r = 95°С;

t₀ — расчетная температура охлажденной воды, t₀ = 70°С;

р плотность охлажденной воды при температуре 70°С , р= 977,81 кг/м3.

Vтн=15/4,18*(95-70)*977,83=0,00024 м³ /сек=0,880 м³ /ч

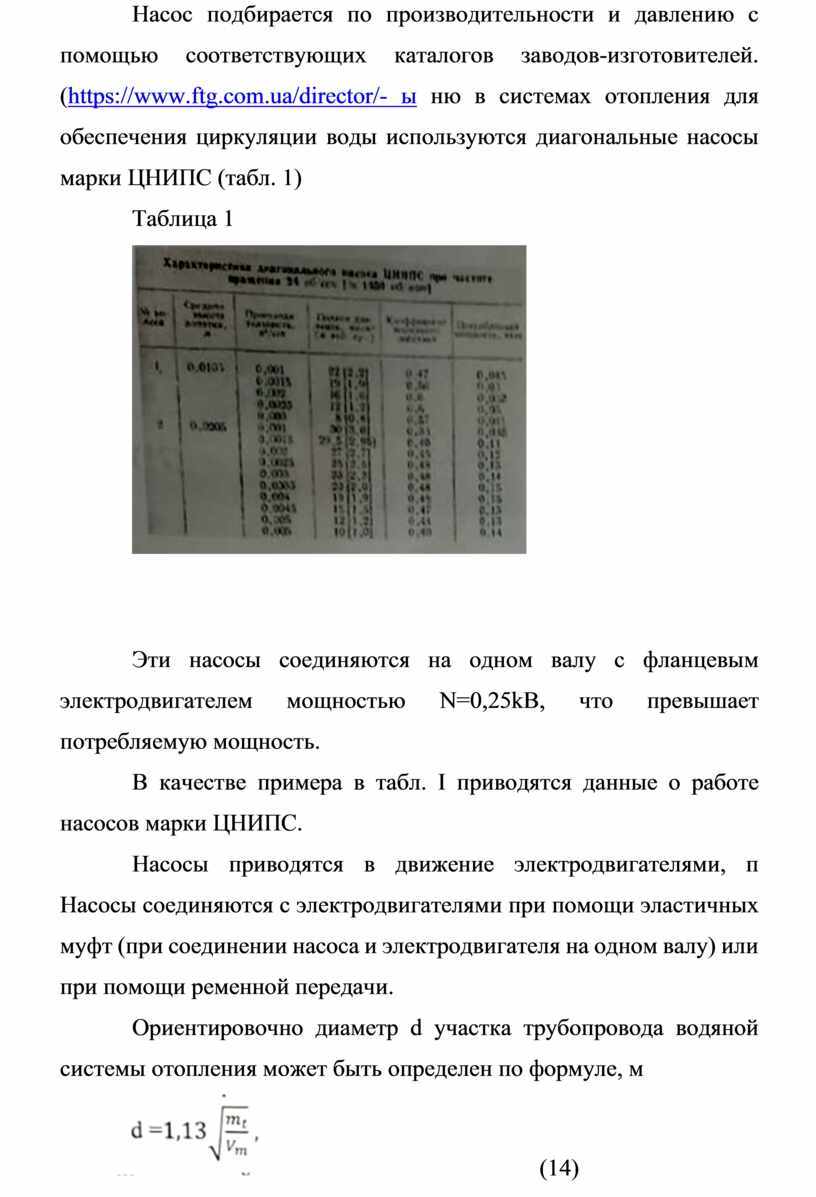

Насос подбирается по производительности и давлению с помощью соответствующих каталогов заводов-изготовителей. (https://www.ftg.com.ua/director/- ы ню в системах отопления для обеспечения циркуляции воды используются диагональные насосы марки ЦНИПС (табл. 1)

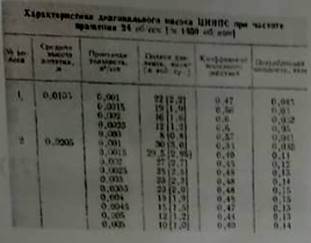

Таблица 1

Эти насосы соединяются на одном валу с фланцевым электродвигателем мощностью N=0,25kB, что превышает потребляемую мощность.

В качестве примера в табл. I приводятся данные о работе насосов марки ЦНИПС.

Насосы приводятся в движение электродвигателями, п Насосы соединяются с электродвигателями при помощи эластичных муфт (при соединении насоса и электродви­гателя на одном валу) или при помощи ременной передачи.

Ориентировочно диаметр d участка трубопровода водяной системы отопления может быть определен по формуле, м

                                          (14)

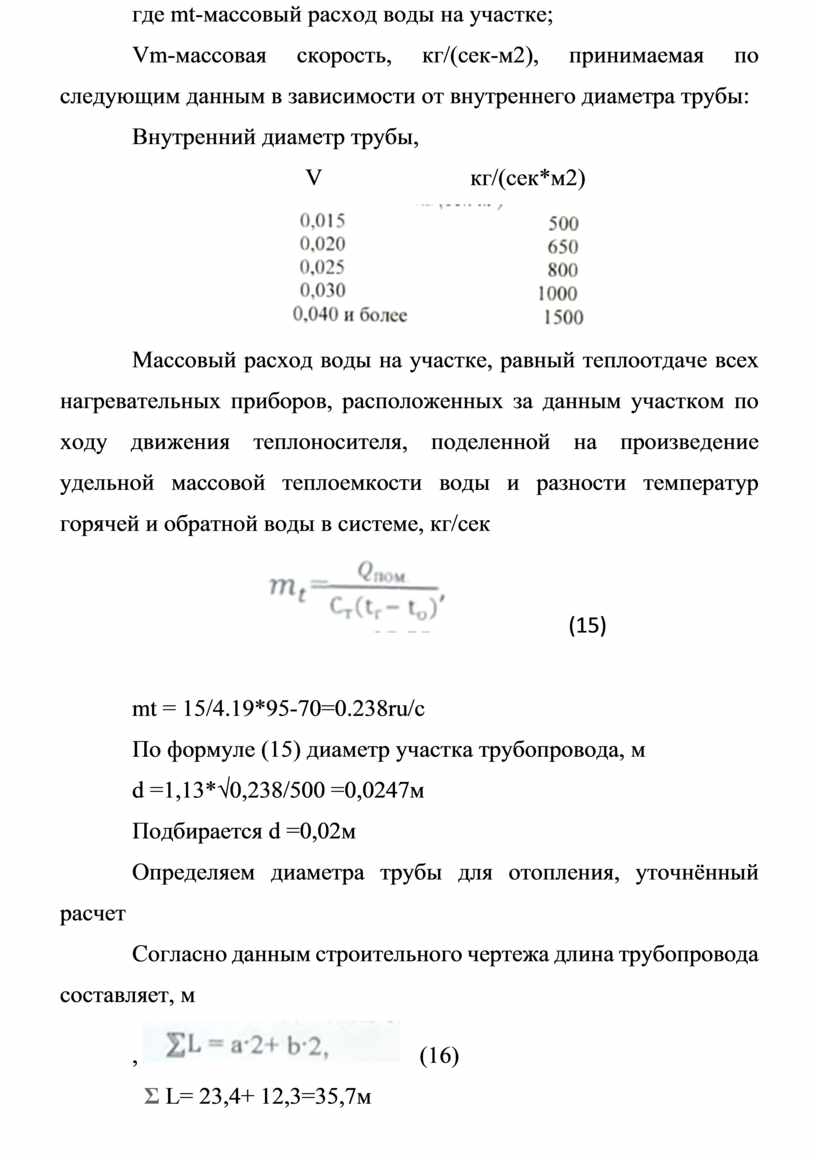

где mt-массовый расход воды на участке;

Vm-массовая скорость, кг/(сек-м2), принимаемая по следующим данным в зависимости от внутреннего диаметра трубы:

Внутренний диаметр трубы,

V                         кг/(сек*м2)

Массовый расход воды на участке, равный теплоотдаче всех нагревательных приборов, расположенных за данным участком по ходу движения теплоносителя, поде­ленной на произведение удельной массовой теплоемкости воды и разности температур горячей и обратной воды в системе, кг/сек

                       (15)

mt = 15/4.19*95-70=0.238ru/c

По формуле (15) диаметр участка трубопровода, м

d =1,13*√0,238/500 =0,0247м

Подбирается d =0,02м

Определяем диаметра трубы для отопления, уточнённый расчет

Согласно данным строительного чертежа длина трубопровода составляет, м

,    (16)

Σ L= 23,4+ 12,3=35,7м

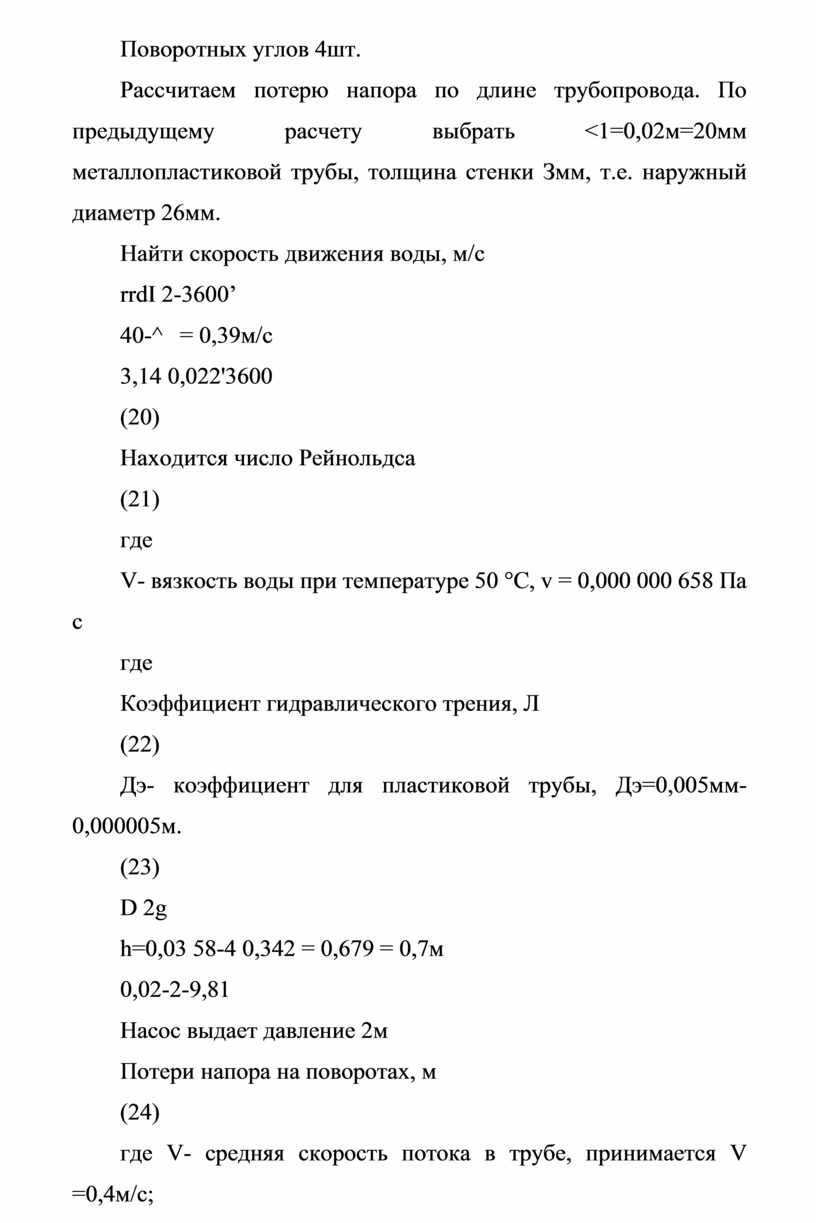

Поворотных углов 4шт.

Рассчитаем потерю напора по длине трубопровода. По предыдущему расчету выбрать <1=0,02м=20мм металлопластиковой трубы, толщина стенки Змм, т.е. наружный диаметр 26мм.

Найти скорость движения воды, м/с

rrdI 2-3600’

40-^  = 0,39м/с

3,14 0,022'3600

(20)

Находится число Рейнольдса

(21)

где

V- вязкость воды при температуре 50 °C, v = 0,000 000 658 Па с

где

Коэффициент гидравлического трения, Л

(22)

Дэ- коэффициент для пластиковой трубы, Дэ=0,005мм-0,000005м.

(23)

D 2g

h=0,03 58-4 0,342 = 0,679 = 0,7м

0,02-2-9,81

Насос выдает давление 2м

Потери напора на поворотах, м

(24)

где V- средняя скорость потока в трубе, принимается V =0,4м/с;

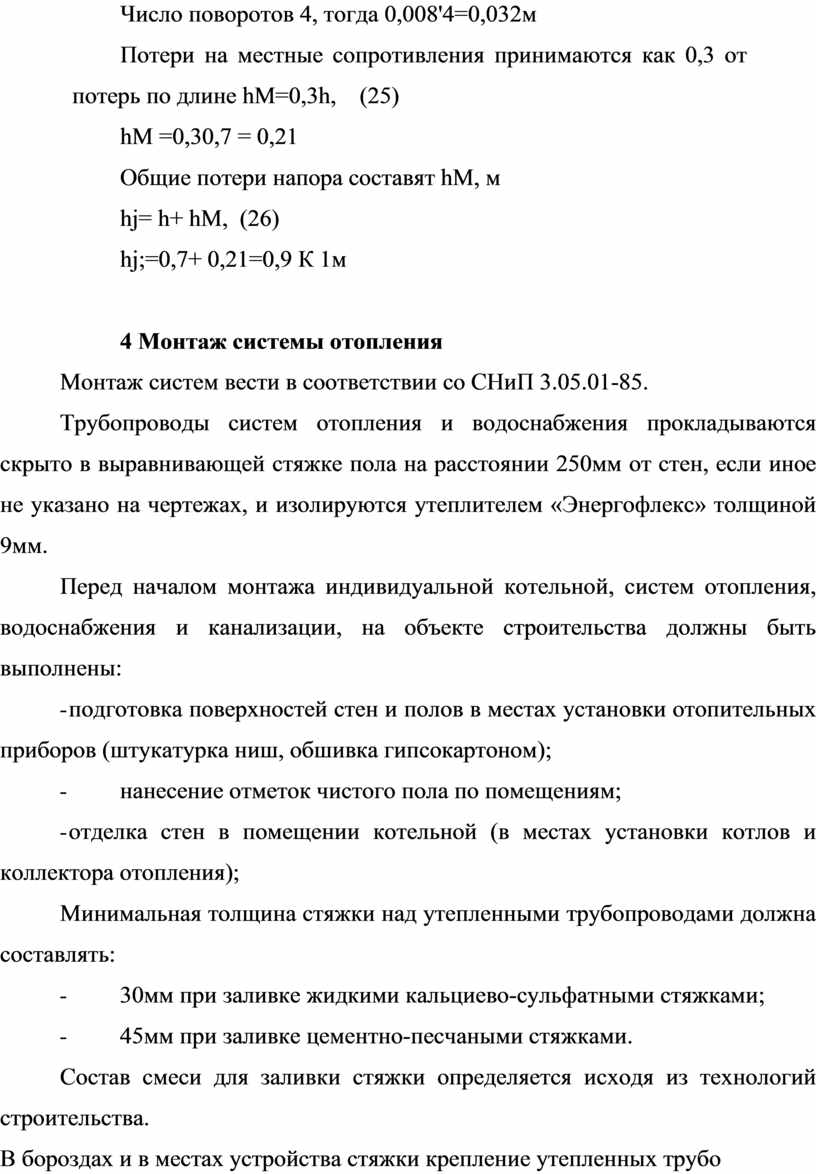

Число поворотов 4, тогда 0,008'4=0,032м

Потери на местные сопротивления принимаются как 0,3 от потерь по длине hM=0,3h, (25)

hM =0,30,7 = 0,21

Общие потери напора составят hM, м

hj= h+ hM,  (26)

hj;=0,7+ 0,21=0,9 К 1м

4 Монтаж системы отопления

Монтаж систем вести в соответствии со СНиП 3.05.01-85.

Трубопроводы систем отопления и водоснабжения прокладываются скрыто в выравнивающей стяжке пола на расстоянии 250мм от стен, если иное не указано на чертежах, и изолируются утеплителем «Энергофлекс» толщиной 9мм.

Перед началом монтажа индивидуальной котельной, систем отопления, водоснабжения и канализации, на объекте строительства должны быть выполнены:

- подготовка поверхностей стен и полов в местах установки отопительных приборов (штукатурка ниш, обшивка гипсокартоном);

-               нанесение отметок чистого пола по помещениям;

- отделка стен в помещении котельной (в местах установки котлов и коллектора отопления);

Минимальная толщина стяжки над утепленными трубопроводами должна составлять:

-               30мм при заливке жидкими кальциево-сульфатными стяжками;

-               45мм при заливке цементно-песчаными стяжками.

Состав смеси для заливки стяжки определяется исходя из технологий строительства.

В бороздах и в местах устройства стяжки крепление утепленных трубопроводов отопления, водоснабжения и труб напорной канализации производить дюбель-гвоздями и металлической перфорированной лентой. Расстояние между средствами крепления трубопроводов на горизонтальных участках необходимо принимать не более 2 метров. Средства крепления не следует располагать в местах соединения трубопроводов. Заделка креплений с помощью деревянных пробок, а также приварка трубопроводов к средствам крепления не допускаются. Средства крепления вертикальных стояков следует устанавливать через 1,5 м.

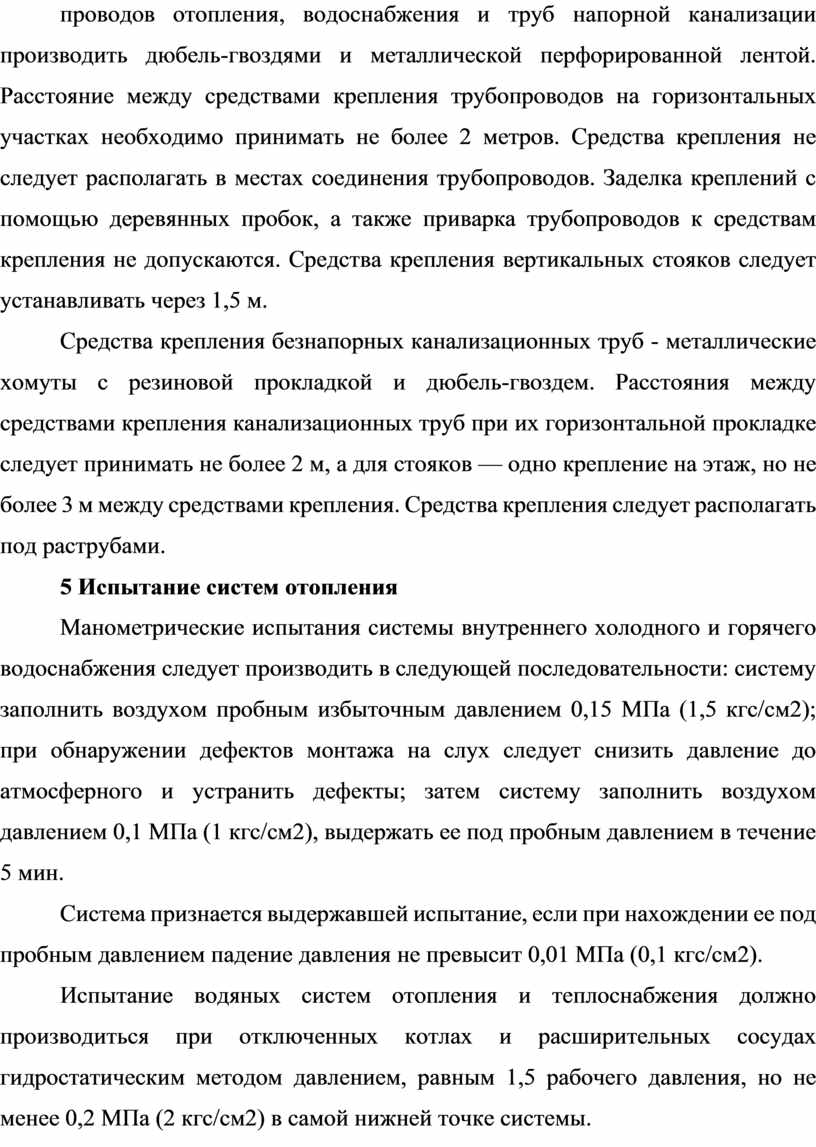

Средства крепления безнапорных канализационных труб - металлические хомуты с резиновой прокладкой и дюбель-гвоздем. Расстояния между средствами крепления канализационных труб при их горизонтальной прокладке следует принимать не более 2 м, а для стояков — одно крепление на этаж, но не более 3 м между средствами крепления. Средства крепления следует располагать под раструбами.

5 Испытание систем отопления

Манометрические испытания системы внутреннего холодного и горячего водоснабжения следует производить в следующей последовательности: систему заполнить воздухом пробным избыточным давлением 0,15 МПа (1,5 кгс/см2); при обнаружении дефектов монтажа на слух следует снизить давление до атмосферного и устранить дефекты; затем систему заполнить воздухом давлением 0,1 МПа (1 кгс/см2), выдержать ее под пробным давлением в течение 5 мин.

Система признается выдержавшей испытание, если при нахождении ее под пробным давлением падение давления не превысит 0,01 МПа (0,1 кгс/см2).

Испытание водяных систем отопления и теплоснабжения должно производиться при отключенных котлах и расширительных сосудах гидростатическим методом давлением, равным 1,5 рабочего давления, но не менее 0,2 МПа (2 кгс/см2) в самой нижней точке системы.

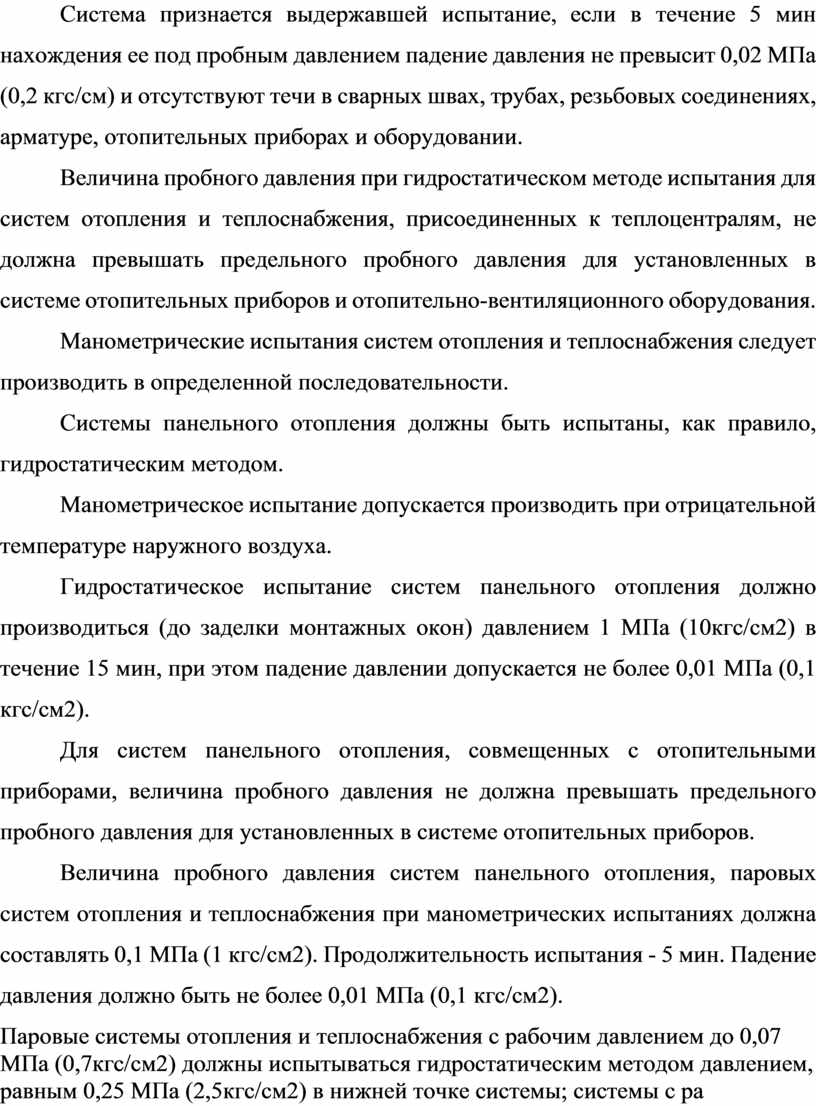

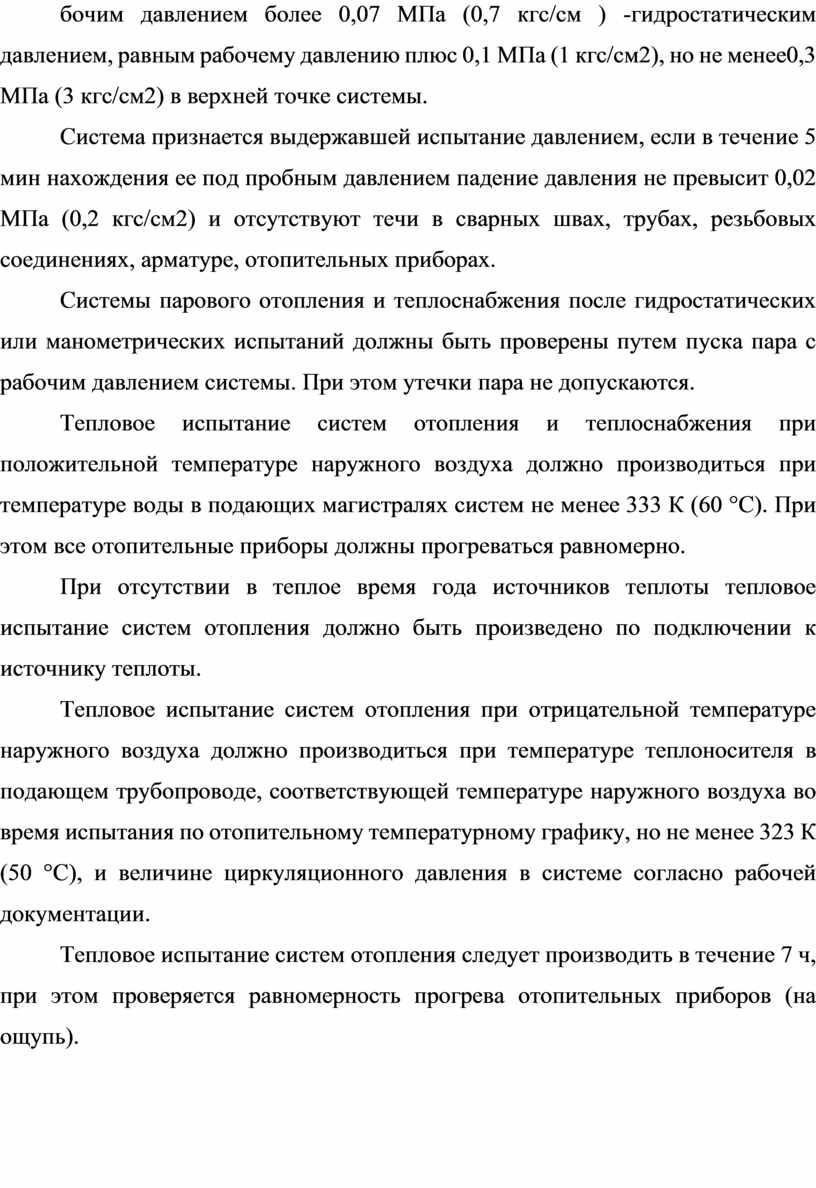

Система признается выдержавшей испытание, если в течение 5 мин нахождения ее под пробным давлением падение давления не превысит 0,02 МПа (0,2 кгс/см) и отсутствуют течи в сварных швах, трубах, резьбовых соединениях, арматуре, отопительных приборах и оборудовании.

Величина пробного давления при гидростатическом методе испытания для систем отопления и теплоснабжения, присоединенных к теплоцентралям, не должна превышать предельного пробного давления для установленных в системе отопительных приборов и отопительно-вентиляционного оборудования.

Манометрические испытания систем отопления и теплоснабжения следует производить в определенной последовательности.

Системы панельного отопления должны быть испытаны, как правило, гидростатическим методом.

Манометрическое испытание допускается производить при отрицательной температуре наружного воздуха.

Гидростатическое испытание систем панельного отопления должно производиться (до заделки монтажных окон) давлением 1 МПа (10кгс/см2) в течение 15 мин, при этом падение давлении допускается не более 0,01 МПа (0,1 кгс/см2).

Для систем панельного отопления, совмещенных с отопительными приборами, величина пробного давления не должна превышать предельного пробного давления для установленных в системе отопительных приборов.

Величина пробного давления систем панельного отопления, паровых систем отопления и теплоснабжения при манометрических испытаниях должна составлять 0,1 МПа (1 кгс/см2). Продолжительность испытания - 5 мин. Падение давления должно быть не более 0,01 МПа (0,1 кгс/см2).

Паровые системы отопления и теплоснабжения с рабочим давлением до 0,07 МПа (0,7кгс/см2) должны испытываться гидростатическим методом давлением, равным 0,25 МПа (2,5кгс/см2) в нижней точке системы; системы с рабочим давлением более 0,07 МПа (0,7 кгс/см ) -гидростатическим давлением, равным рабочему давлению плюс 0,1 МПа (1 кгс/см2), но не менее0,3 МПа (3 кгс/см2) в верхней точке системы.

Система признается выдержавшей испытание давлением, если в течение 5 мин нахождения ее под пробным давлением падение давления не превысит 0,02 МПа (0,2 кгс/см2) и отсутствуют течи в сварных швах, трубах, резьбовых соединениях, арматуре, отопительных приборах.

Системы парового отопления и теплоснабжения после гидростатических или манометрических испытаний должны быть проверены путем пуска пара с рабочим давлением системы. При этом утечки пара не допускаются.

Тепловое испытание систем отопления и теплоснабжения при положительной температуре наружного воздуха должно производиться при температуре воды в подающих магистралях систем не менее 333 К (60 °С). При этом все отопительные приборы должны прогреваться равномерно.

При отсутствии в теплое время года источников теплоты тепловое испытание систем отопления должно быть произведено по подключении к источнику теплоты.

Тепловое испытание систем отопления при отрицательной температуре наружного воздуха должно производиться при температуре теплоносителя в подающем трубопроводе, соответствующей температуре наружного воздуха во время испытания по отопительному температурному графику, но не менее 323 К (50 °С), и величине циркуляционного давления в системе согласно рабочей документации.

Тепловое испытание систем отопления следует производить в течение 7 ч, при этом проверяется равномерность прогрева отопительных приборов (на ощупь).

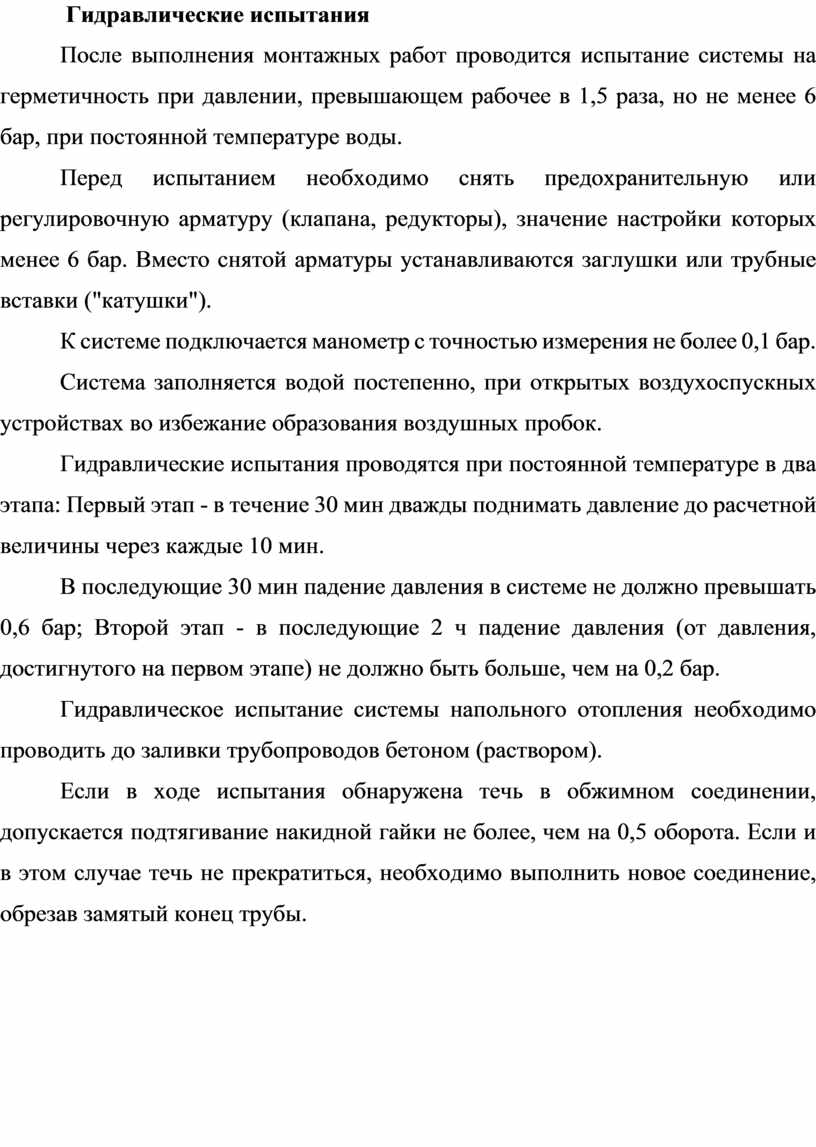

 Гидравлические испытания

После выполнения монтажных работ проводится испытание системы на герметичность при давлении, превышающем рабочее в 1,5 раза, но не менее 6 бар, при постоянной температуре воды.

Перед испытанием необходимо снять предохранительную или регулировочную арматуру (клапана, редукторы), значение настройки которых менее 6 бар. Вместо снятой арматуры устанавливаются заглушки или трубные вставки ("катушки").

К системе подключается манометр с точностью измерения не более 0,1 бар.

Система заполняется водой постепенно, при открытых воздухоспускных устройствах во избежание образования воздушных пробок.

Гидравлические испытания проводятся при постоянной температуре в два этапа: Первый этап - в течение 30 мин дважды поднимать давление до расчетной величины через каждые 10 мин.

В последующие 30 мин падение давления в системе не должно превышать 0,6 бар; Второй этап - в последующие 2 ч падение давления (от давления, достигнутого на первом этапе) не должно быть больше, чем на 0,2 бар.

Гидравлическое испытание системы напольного отопления необходимо проводить до заливки трубопроводов бетоном (раствором).

Если в ходе испытания обнаружена течь в обжимном соединении, допускается подтягивание накидной гайки не более, чем на 0,5 оборота. Если и в этом случае течь не прекратиться, необходимо выполнить новое соединение, обрезав замятый конец трубы.

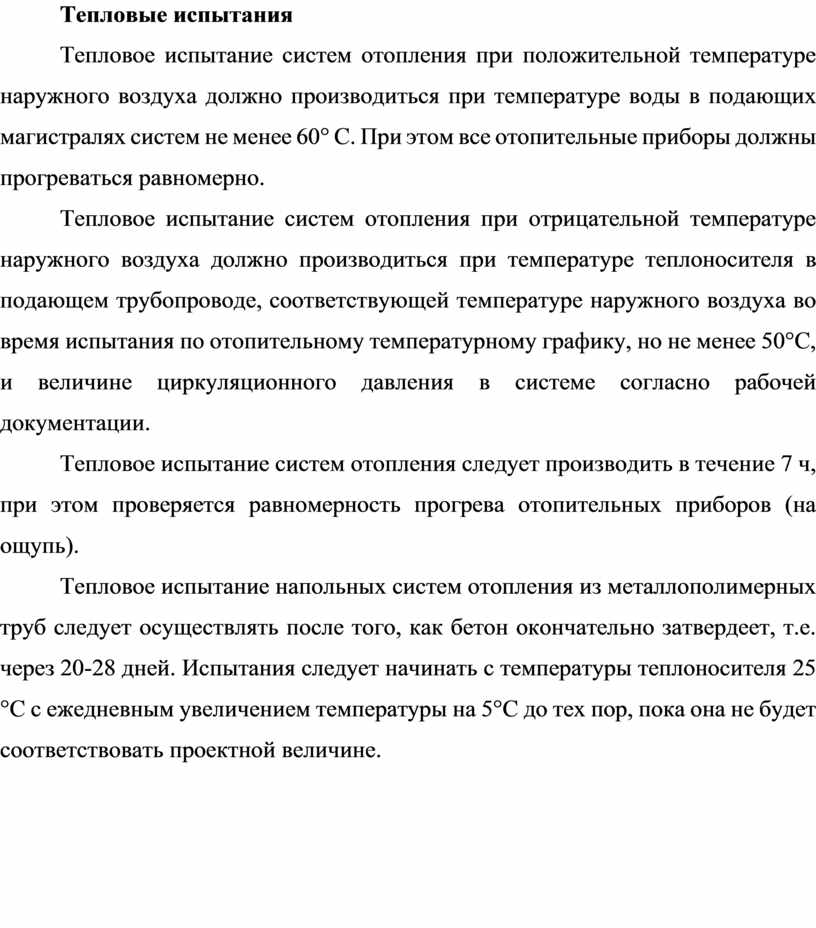

Тепловые испытания

Тепловое испытание систем отопления при положительной температуре наружного воздуха должно производиться при температуре воды в подающих магистралях систем не менее 60° С. При этом все отопительные приборы должны прогреваться равномерно.

Тепловое испытание систем отопления при отрицательной температуре наружного воздуха должно производиться при температуре теплоносителя в подающем трубопроводе, соответствующей температуре наружного воздуха во время испытания по отопительному температурному графику, но не менее 50°С, и величине циркуляционного давления в системе согласно рабочей документации.

Тепловое испытание систем отопления следует производить в течение 7 ч, при этом проверяется равномерность прогрева отопительных приборов (на ощупь).

Тепловое испытание напольных систем отопления из металлополимерных труб следует осуществлять после того, как бетон окончательно затвердеет, т.е. через 20-28 дней. Испытания следует начинать с температуры теплоносителя 25 °С с ежедневным увеличением температуры на 5°С до тех пор, пока она не будет соответствовать проектной величине.

5 Выводы и предложения

В проекте выполнен расчет и выбор системы отопления одноэтажного жилого здания. В доме были запроектированы: двухтрубная система отопления с верхней разводкой, естественная система вентиляции с неорганизованным притоком и организованной вытяжкой, система водоснабжения с нижней разводкой, и система водоотведения из здания.

Для отопления, водоснабжения, вентиляции мы подбирали диаметры подводок, стояков, магистралей (то есть провели гидравлический расчёт).

Расчётный расход воды на вводе - 1,3378 л/с;

Расчёт суммарных потерь напора показал, что требуется насос с минимальным напором 26,193 м;

Из здания выходят два выпуска в контрольные колодцы (КК-1 и КК-2);

Дворовая канализация состоит из двух смотровых колодцев (КК-1 и КК-2) и одного контрольного;

По результатам расчёта дворовой сети водоотведения установили отметки земли, лотков и глубину заложения. Уклон принят 0,03;

Список литературы

1 Литинский А.М. Санитарная техника на предприятиях пищевой промышленности. - М.: Пищевая промышленность, 1988.

https://www.ftg.com.ua/directory-ftg/pump-select.DhD Насосы

1.            Орлов К.С. «Монтаж санитарно-технических, вентиляционных систем и оборудования» - М.: «ПрофОбрИздат», 2002.

2.            СНиП 23-01-99*. Строительная климатология - М. Госстрой России, ГУП ЦПП.2000.

3.            СНиП 41-01-2003. Отопление, вентиляция и кондиционирование - М. Госстрой России ФГУП ЦПП, 2004.

Скачано с www.znanio.ru
