Лабораторная работа №8

«Вольтамперная характеристика резистора,  лампы накаливания и полупроводникового диода»

Уровень: базовый

Тема для изучения: Электрический ток.

Цель: установить зависимость силы тока от значения напряжения, представить ее в виде графика.

Использованные понятия: электрический ток, источник тока, сила тока, напряжение, резистор, закон Ома Оборудование:



Порядковый №

Наименование

Количество

Соединительный модуль угловой  SB

Соединительный модуль разомкнутый  SB

Соединительный модуль угловой с гнездом  SB

Выключатель SB

Патрон лампы E10, SB

Резистор 50 Oм, SB

Резистор100 Oм, SB

Соединительный провод, 250 мм, красный

Соединительный провод, 250 мм, синий

10

Соединительный провод, 500 мм, красный

11

Соединительный провод, 500 мм, синий

Дополнительный материал





12

Лампы накаливания 12 В / 0.1 A, E10, 10  шт.

1

13

Многопредельный измерительный прибор, аналог

14

Источник питания, 0...12 В пост. ток/ 6 В, 12 В перем.

ток

15

Модуль с полупроводниковым диодом

1



Установка



                                        Рис. 1                                                           Рис.2





Из модулей собирается схема, приведенная на рис. 1 Согласно рис. 2 присоедините к схеме два многоканальных измерительных прибора.



Порядок выполнения работы

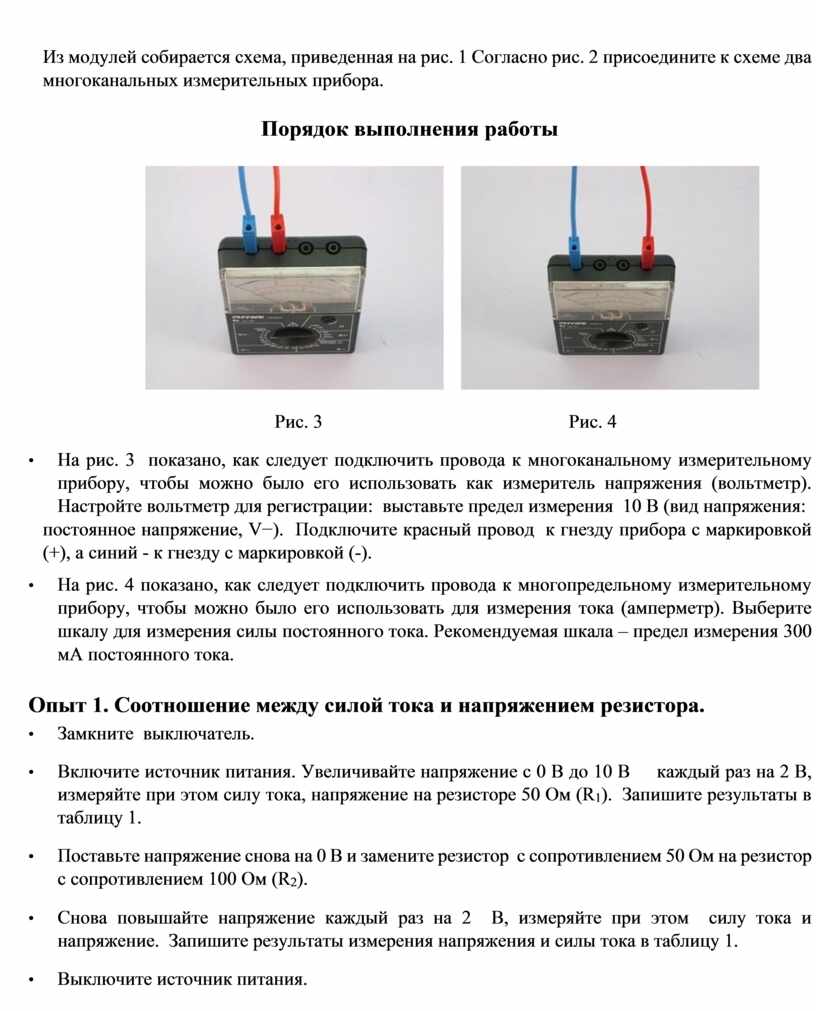

                                                 Рис. 3                                                    Рис. 4

       На рис. 3  показано, как следует подключить провода к многоканальному измерительному прибору, чтобы можно было его использовать как измеритель напряжения (вольтметр). Настройте вольтметр для регистрации:  выставьте предел измерения  10 В (вид напряжения:

постоянное напряжение, V−).  Подключите красный провод  к гнезду прибора с маркировкой (+), а синий - к гнезду с маркировкой (-).

       На рис. 4 показано, как следует подключить провода к многопредельному измерительному прибору, чтобы можно было его использовать для измерения тока (амперметр). Выберите шкалу для измерения силы постоянного тока. Рекомендуемая шкала – предел измерения 300 мА постоянного тока.



Опыт 1. Соотношение между силой тока и напряжением резистора.

       Замкните  выключатель.

       Включите источник питания. Увеличивайте напряжение с 0 В до 10 В     каждый раз на 2 В, измеряйте при этом силу тока, напряжение на резисторе 50 Ом (R1).  Запишите результаты в  таблицу 1.

       Поставьте напряжение снова на 0 В и замените резистор  с сопротивлением 50 Ом на резистор с сопротивлением 100 Ом (R2).

       Снова повышайте напряжение каждый раз на 2  В, измеряйте при этом  силу тока и напряжение.  Запишите результаты измерения напряжения и силы тока в таблицу 1.

       Выключите источник питания.

    Опыт 2. Соотношение между силой тока и напряжением лампы

Замените модуль с резистором на модуль с патроном для лампы. Вкрутите лампу с предельным напряжением 12 В в патрон. Включите снова блок питания, замкните выключатель и повторите всю серию измерения. Полученные данные для силы тока и напряжения на лампе занесите в таблицу 2.

Опыт 3. Соотношение между силой тока и напряжением полупроводникового диода

Замените модуль с патроном для лампы на модуль с полупроводниковым диодом. Добавьте в схему последовательным соединением резистор с постоянным сопротивлением 50 Ом. Включите снова блок питания, замкните выключатель и повторите всю серию измерения. Полученные данные для силы тока и напряжения на диоде занесите в таблицу 2.







Результаты

Таблица 1



U,  В



I,  А





U/I,  В/А



(R1)





(R2)

(R1)





(R2)

0

0





0

-





-

2

















4

















6

















8

















10

















Таблица 2



U,  В

I,  А

U/I,  В/А

I,  А

U/I,  В/А

лампа

лампа

диод

диод

0

0

-





2









4









6









8









10









1.      Сосчитайте отношение измеренного на резисторе напряжения к  измеренному значению силы тока и полученные значения занесите в четвертый и пятый столбец таблицы 1.

2.      Какое соотношение между напряжением и силой тока вы получили?

______________________________________________________________________

Это отношение называется законом Ома.

3.      Коэффициент пропорциональности в законе Ома U=IR называется сопротивлением. Это физическая величина – характеристика элемента электрической цепи. Обратите внимание на то, что значения в четвертом столбце примерно в два раза меньше отношений, занесенных в пятый столбец. Сравните полученные значения со значениями сопротивления, нанесенными на корпус электрических модулей.

4.       Чем можно объяснить наблюдаемое отличие?____________________________________________________________________________________________________________________________________________________________

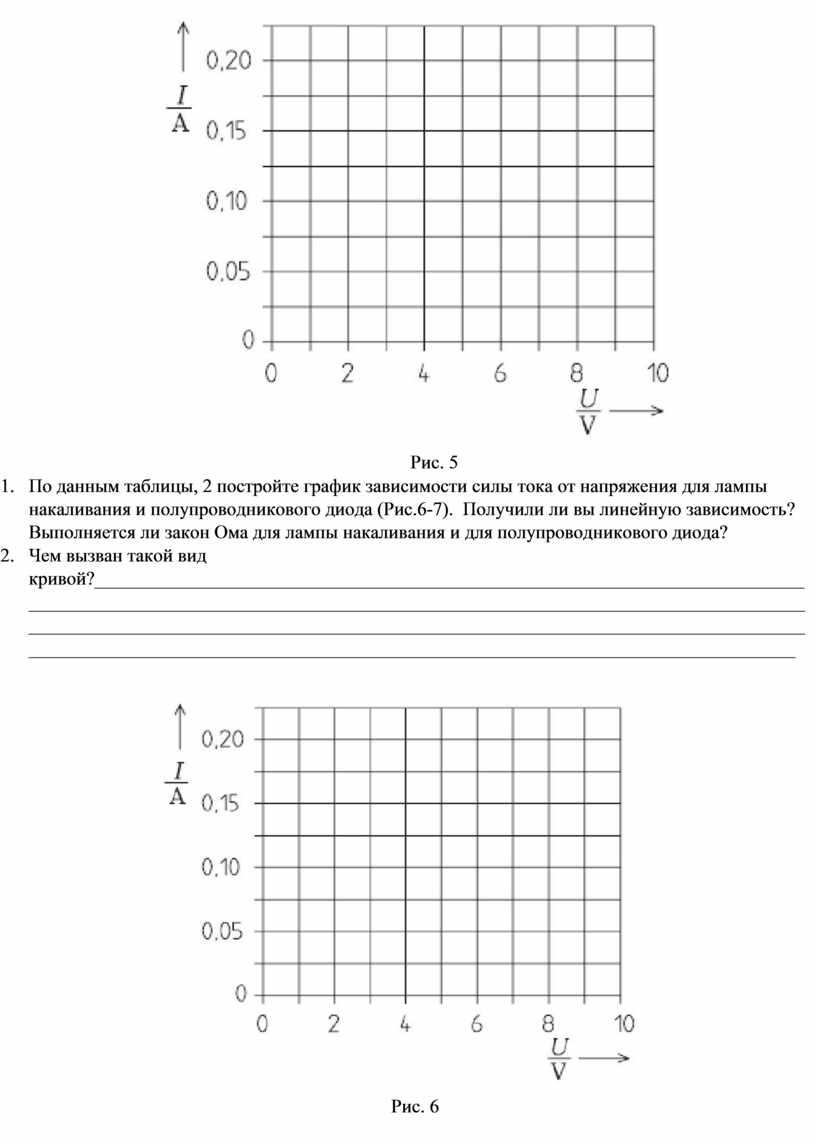

5.      Постройте по данным таблицы 1 графики зависимости силы тока от напряжения для каждого резистора (рис. 5)



Рис. 5

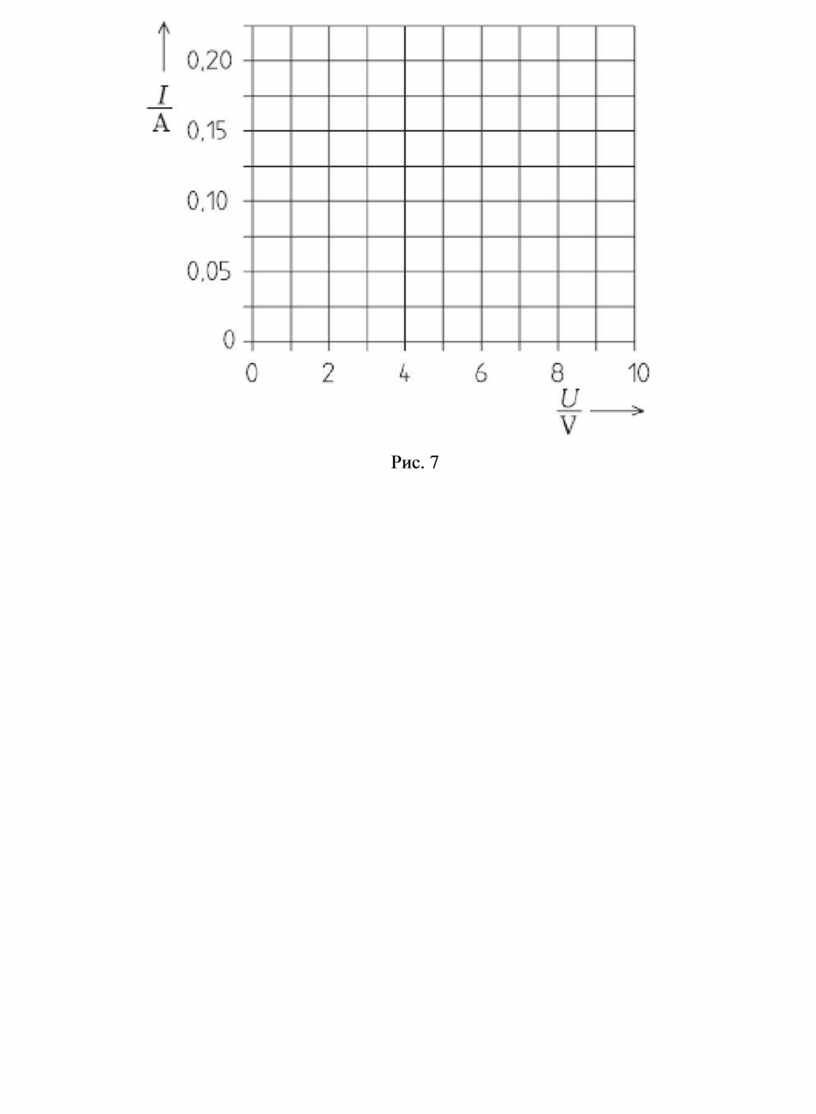

6.      По данным таблицы, 2 постройте график зависимости силы тока от напряжения для лампы накаливания и полупроводникового диода (Рис.6-7).  Получили ли вы линейную зависимость? Выполняется ли закон Ома для лампы накаливания и для полупроводникового диода?

7.      Чем вызван такой вид кривой?_______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

_________________________________________________________________________________



Рис. 6



Рис. 7
