Лабораторная работа по CCNA №2. Настройка OSPF и VLAN
Цель работы: Научиться настраивать маршрутизацию по протоколу OSPF, проверять работоспособность протокола и логически разделять сети с помощью VLAN.

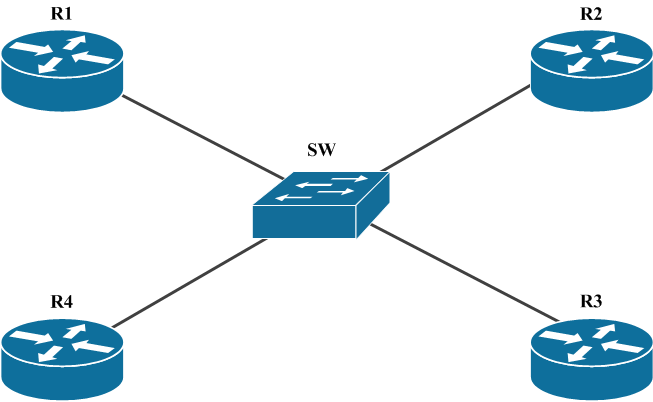

Физическая топология

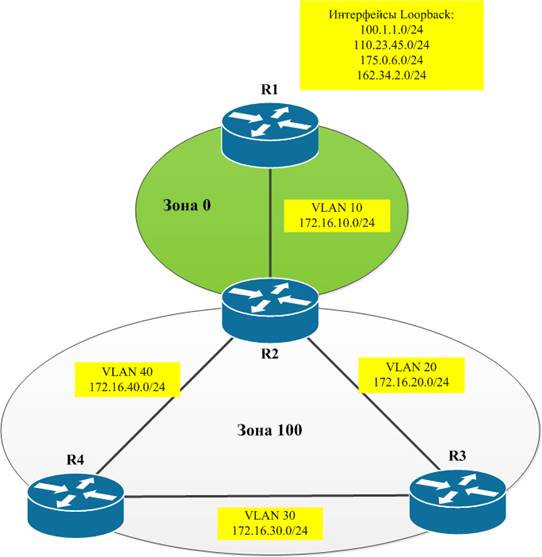

Логическая топология

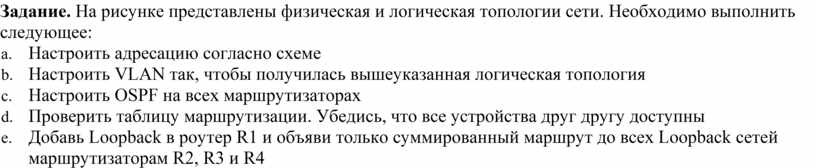

Задание. На рисунке представлены физическая и логическая топологии сети. Необходимо выполнить следующее:
a. Настроить адресацию согласно схеме
b. Настроить VLAN так, чтобы получилась вышеуказанная логическая топология
c. Настроить OSPF на всех маршрутизаторах
d. Проверить таблицу маршрутизации. Убедись, что все устройства друг другу доступны
e. Добавь Loopback в роутер R1 и объяви только суммированный маршрут до всех Loopback сетей маршрутизаторам R2, R3 и R4
