Лабораторная работа по информатике и ИКТ

Задание №1: Зарегистрируйтесь на Gliffy (http://gliffy.net) и нарисуйте основные элементы блок-схемы: пуск и останов. программы, ввод и вывод информации в форме удобной для пользователя, блок вычисления (действие), условие. (см. инструкцию в конце страницы)

Результаты задания № 1 сохранять и выкладывать в блог не надо.

Внимание! Обязательно вставляйте собственные логотипы (из ДЗ №2) в каждую блок-схему (см. инструкцию в конце страницы)

Задание №2: Приведите пример линейного алгоритма, разветвляющего алгоритма и циклического алгоритма. Сохраните созданные блок-схемы в виде рисунков и разместите их на вашем блоге.

Каждая блок-схема должна быть нарисована зеленым цветом.

Задание №3: Разработайте алгоритм и представьте его в графическом виде (блок-схемы) для следующих задач:

1. На рисунке дана функция. Коэффициенты t, k, s являются константами, а х находится в интервале [ –25 ; 15 ] и изменяется с шагом w, значение которого вводится с клавиатуры. Найти все значения функции для заданных х.

2. На рисунке дана функция. Найти значение переменной k, при котором значение функции превысит 1200.

3. На рисунке дана функция. В данной функции w, n, c – const, x – вводится с клавиатуры. Найти значение функции.

Каждая блок-схема должна быть нарисована зеленым цветом.

Задание №4: Решите представленные ниже задачи. Результаты решения опубликуйте в блоге, указав номер задачи и полученный ответ.

1. Задача 1.

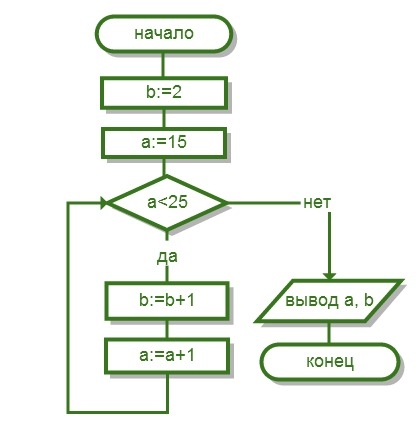

В результате работы блок-схемы алгоритма

a и b примут следующие значения …

1.      a=12, b=25

2.      a=25, b=12

3.      a=25, b=25

4.      a=25, b=2

5.      a=25, b=10

6.      a=12, b=12

2. Задача 2.

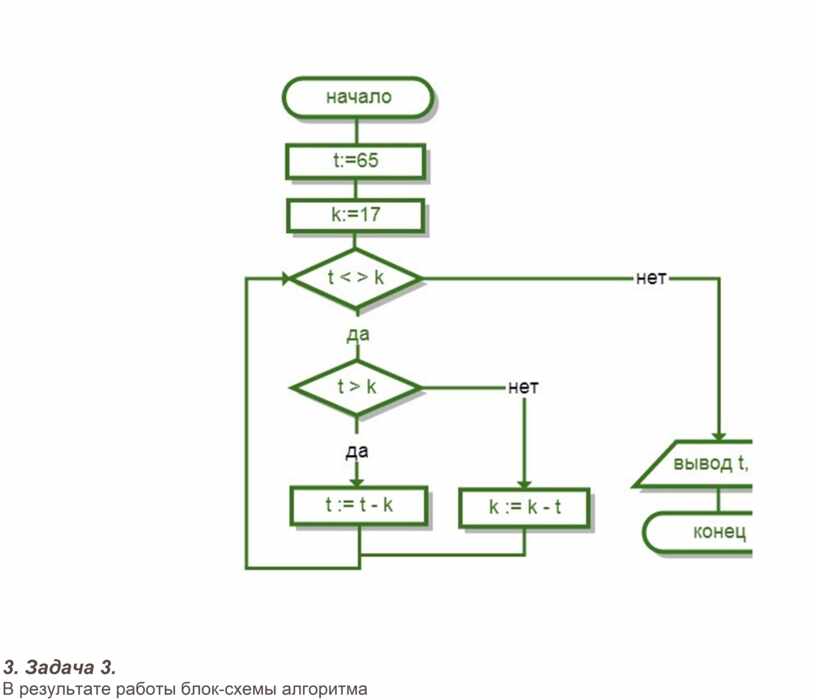

Какие значения примут t и k в результате работы фрагмента блок-схемы алгоритма?

3. Задача 3.

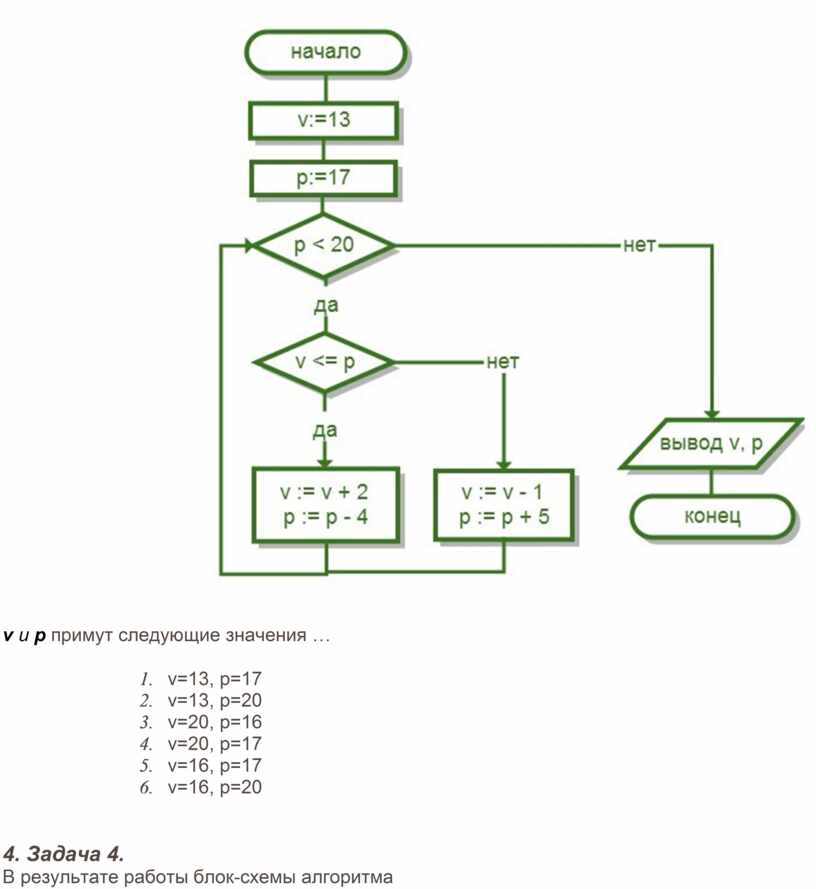

В результате работы блок-схемы алгоритма

v и p примут следующие значения …

1.      v=13, p=17

2.      v=13, p=20

3.      v=20, p=16

4.      v=20, p=17

5.      v=16, p=17

6.      v=16, p=20

4. Задача 4.

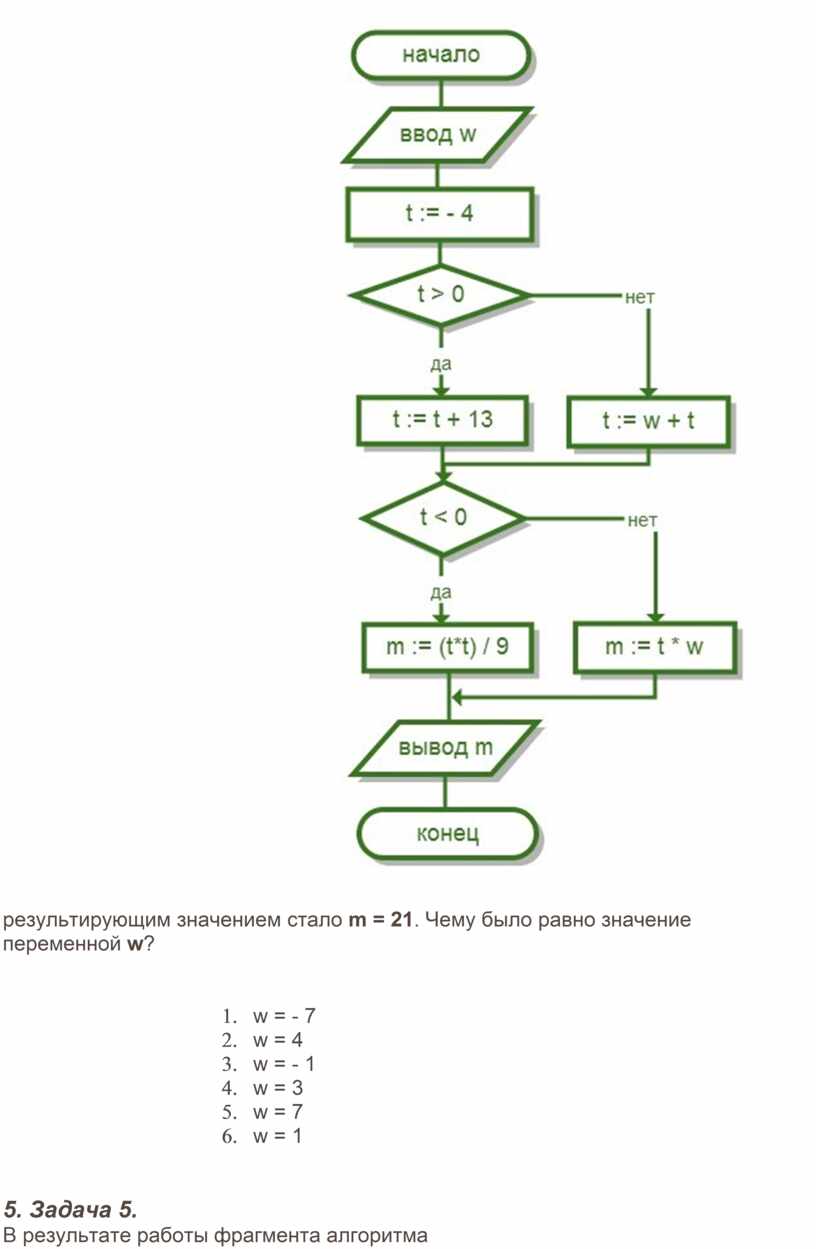

В результате работы блок-схемы алгоритма

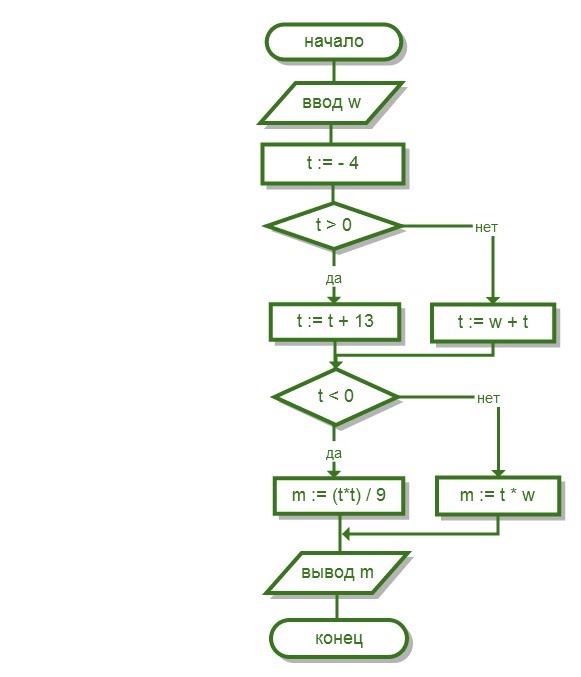

результирующим значением стало m = 21. Чему было равно значение переменной w?

1. w = - 7
2. w = 4
3. w = - 1
4. w = 3
5. w = 7
6. w = 1

5. Задача 5.

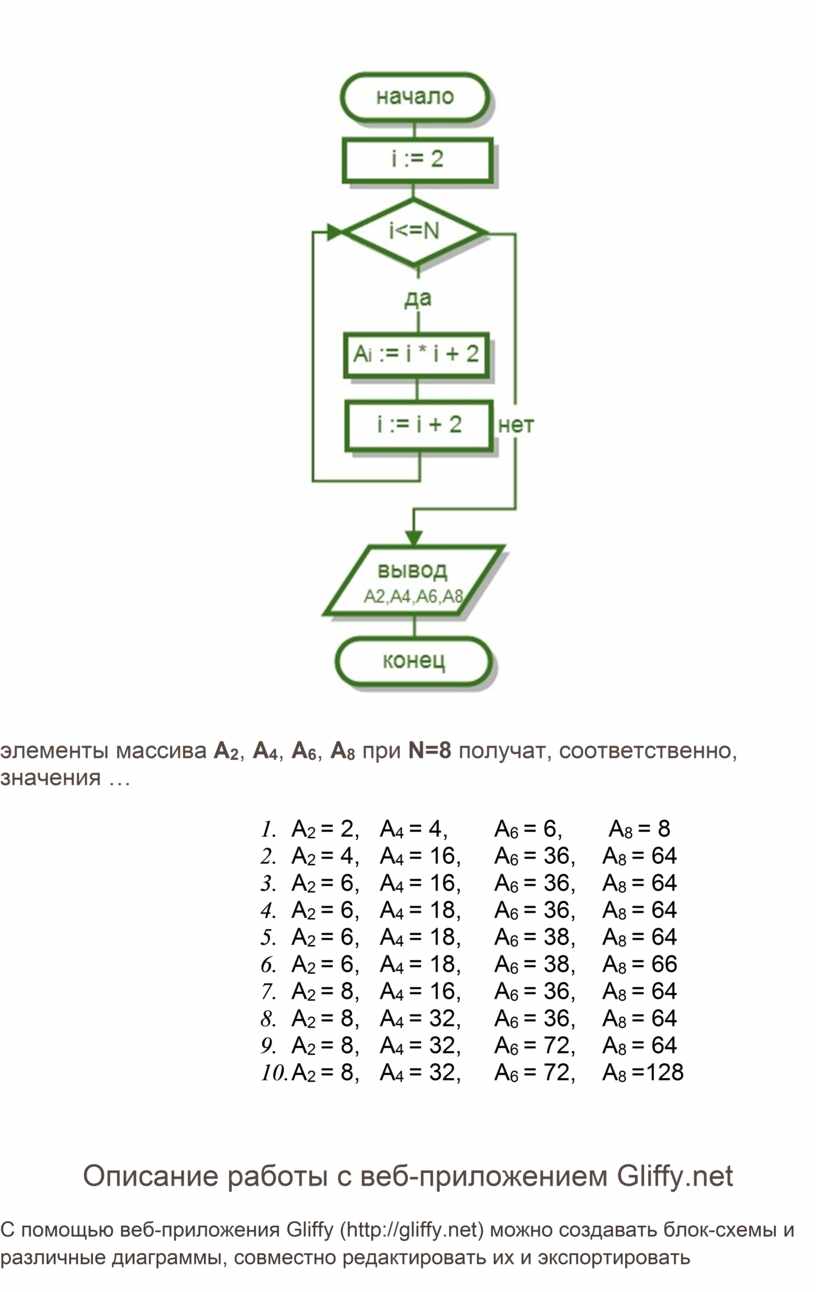

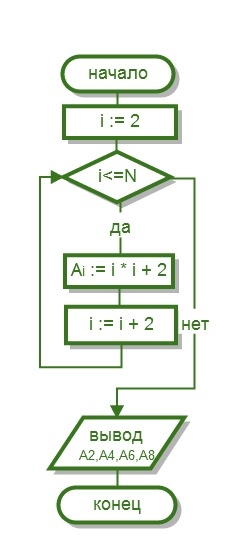

В результате работы фрагмента алгоритма

элементы массива А₂, А₄, А₆, А₈ при N=8 получат, соответственно, значения …

1.     А₂ = 2,   А₄ = 4,       А₆ = 6,       А₈ = 8

2.     А₂ = 4,   А₄ = 16,     А₆ = 36,    А₈ = 64

3.     А₂ = 6,   А₄ = 16,     А₆ = 36,    А₈ = 64

4.     А₂ = 6,   А₄ = 18,     А₆ = 36,    А₈ = 64

5.     А₂ = 6,   А₄ = 18,     А₆ = 38,    А₈ = 64

6.     А₂ = 6,   А₄ = 18,     А₆ = 38,    А₈ = 66

7.     А₂ = 8,   А₄ = 16,     А₆ = 36,    А₈ = 64

8.     А₂ = 8,   А₄ = 32,     А₆ = 36,    А₈ = 64

9.     А₂ = 8,   А₄ = 32,     А₆ = 72,    А₈ = 64

10. А₂ = 8,   А₄ = 32,     А₆ = 72,    А₈ =128

Описание работы с веб-приложением Gliffy.net

С помощью веб-приложения Gliffy (http://gliffy.net) можно создавать блок-схемы и различные диаграммы, совместно редактировать их и экспортировать созданные схемы в изображения форматов png или jpg.

1. Регистрация на сервисе

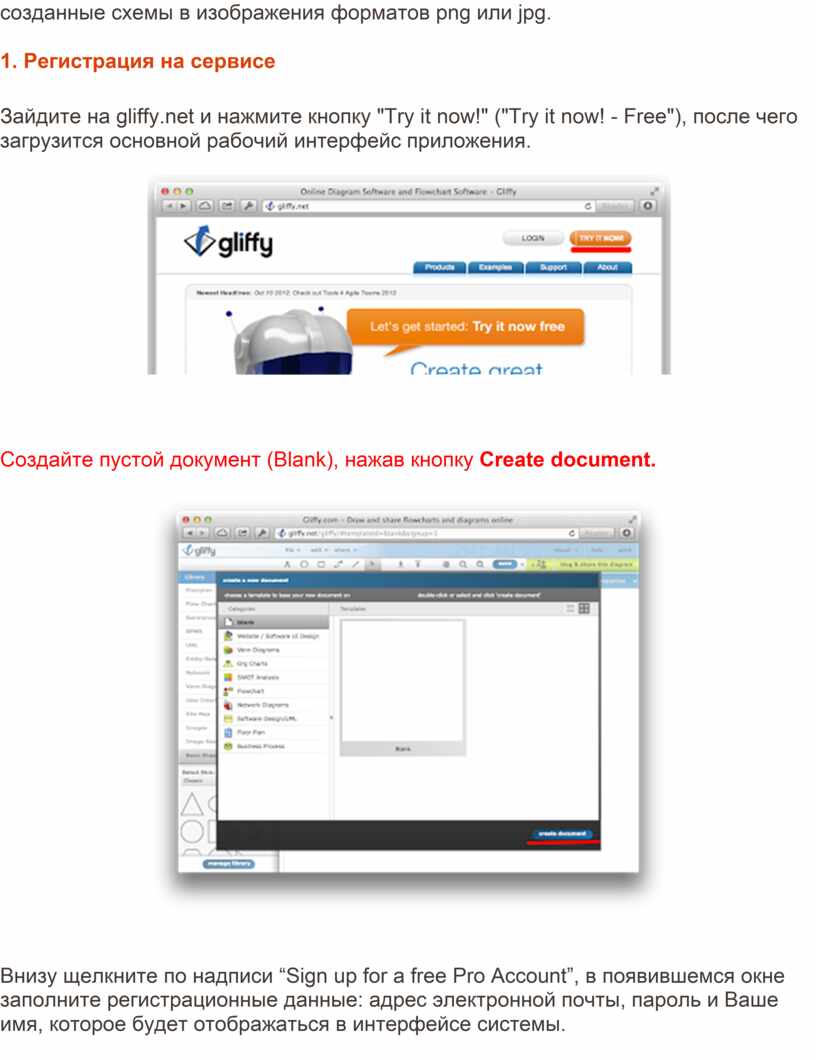

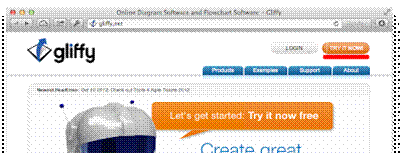

Зайдите на gliffy.net и нажмите кнопку "Try it now!" ("Try it now! - Free"), после чего загрузится основной рабочий интерфейс приложения.

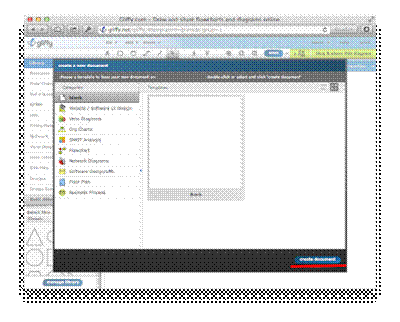

Создайте пустой документ (Blank), нажав кнопку Create document.

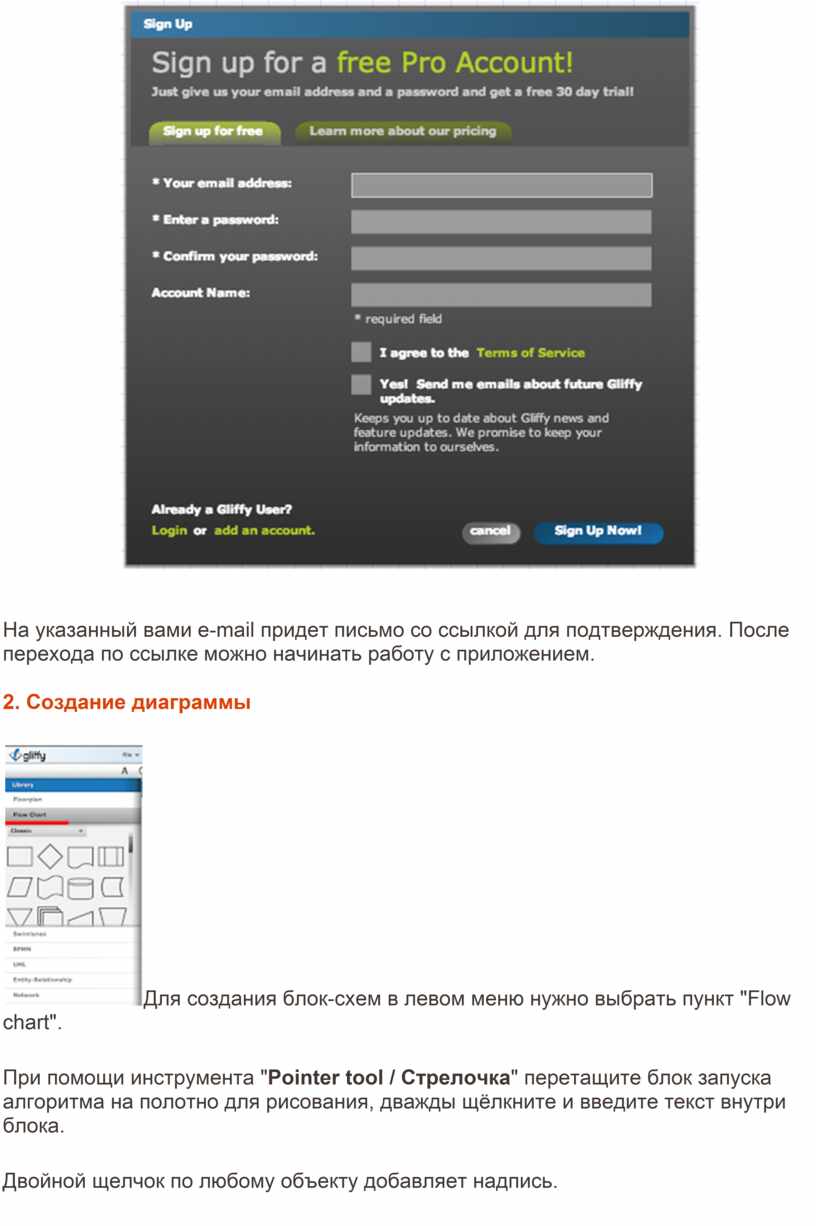

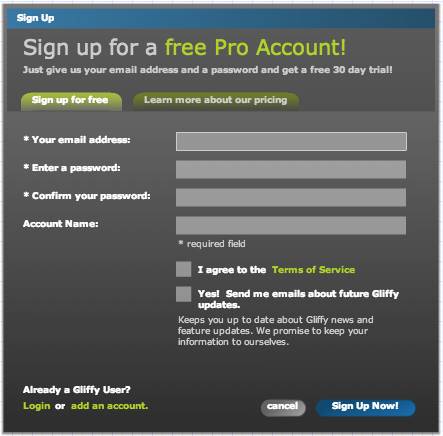

Внизу щелкните по надписи “Sign up for a free Pro Account”, в появившемся окне заполните регистрационные данные: адрес электронной почты, пароль и Ваше имя, которое будет отображаться в интерфейсе системы.

На указанный вами e-mail придет письмо со ссылкой для подтверждения. После перехода по ссылке можно начинать работу с приложением.

2. Создание диаграммы

Для создания блок-схем в левом меню нужно выбрать пункт "Flow chart".

При помощи инструмента "Pointer tool / Стрелочка" перетащите блок запуска алгоритма на полотно для рисования, дважды щёлкните и введите текст внутри блока.

Двойной щелчок по любому объекту добавляет надпись.

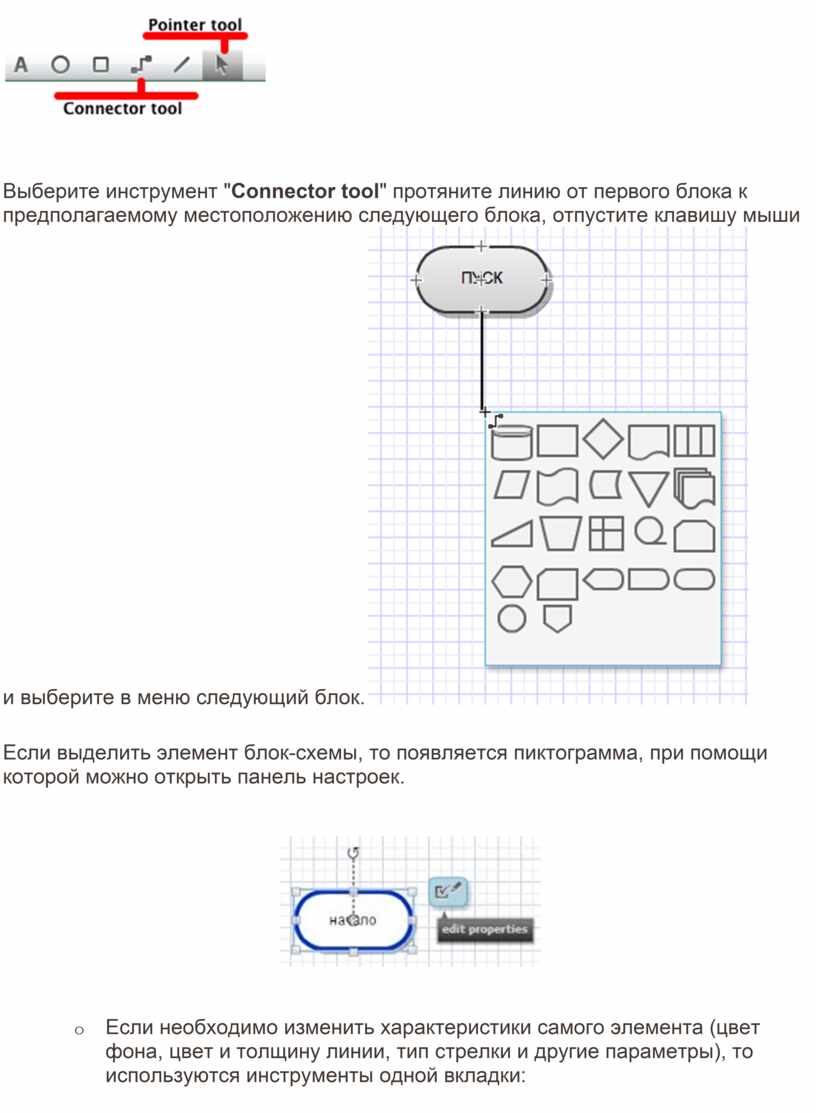

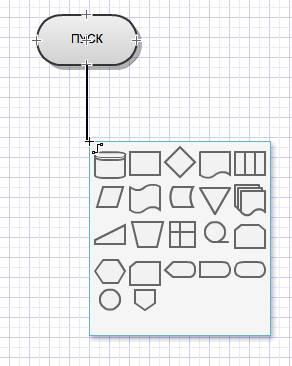

Выберите инструмент "Connector tool" протяните линию от первого блока к предполагаемому местоположению следующего блока, отпустите клавишу мыши и выберите в меню следующий блок.

Если выделить элемент блок-схемы, то появляется пиктограмма, при помощи которой можно открыть панель настроек.

o    Если необходимо изменить характеристики самого элемента (цвет фона, цвет и толщину линии, тип стрелки и другие параметры), то используются инструменты одной вкладки:

o    Если необходимо изменить характеристики текста, то на этой панели настроек надо перейти на вкладку "Т":

3. Экспорт изображений

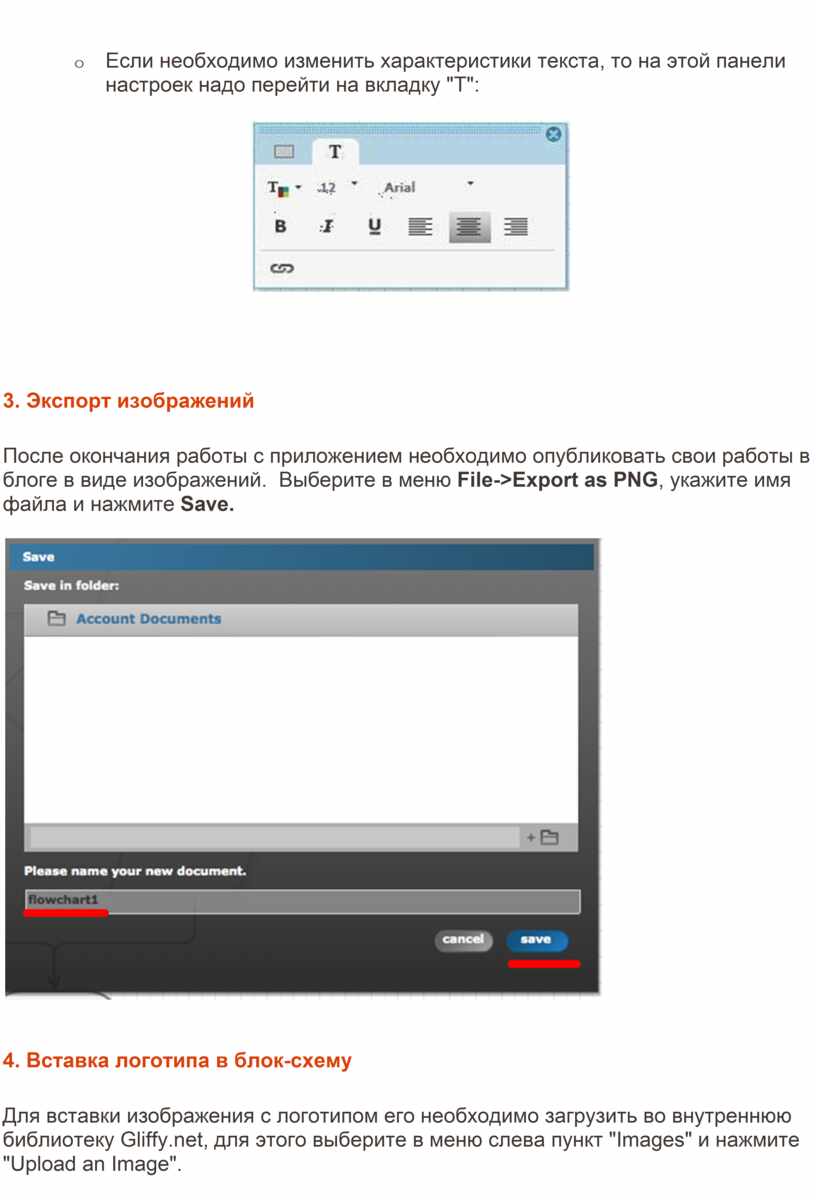

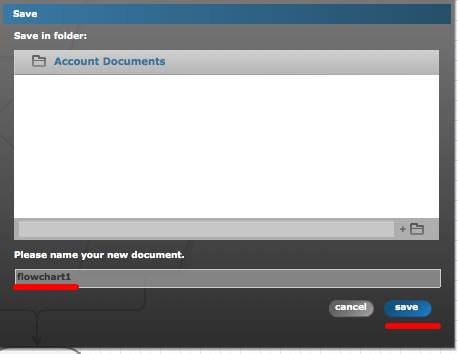

После окончания работы с приложением необходимо опубликовать свои работы в блоге в виде изображений.  Выберите в меню File->Export as PNG, укажите имя файла и нажмите Save.

4. Вставка логотипа в блок-схему

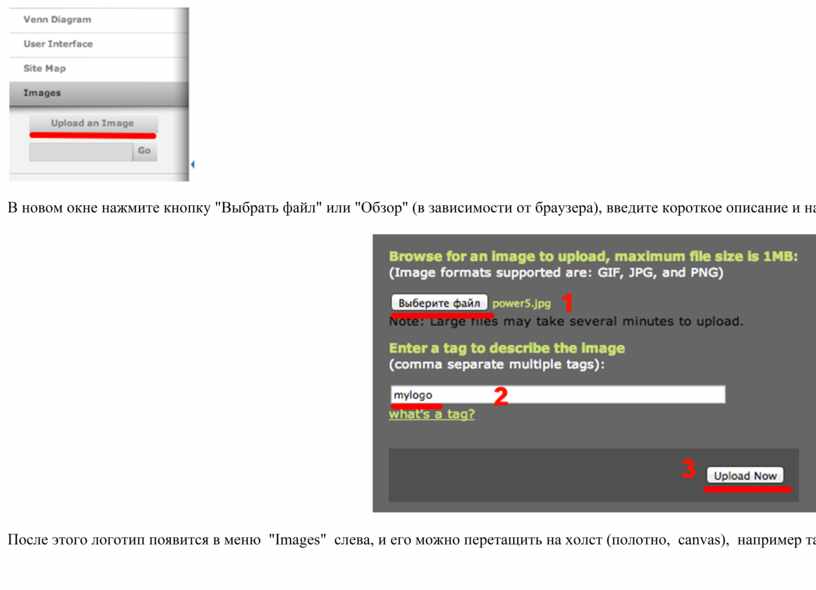

Для вставки изображения с логотипом его необходимо загрузить во внутреннюю библиотеку Gliffy.net, для этого выберите в меню слева пункт "Images" и нажмите "Upload an Image".

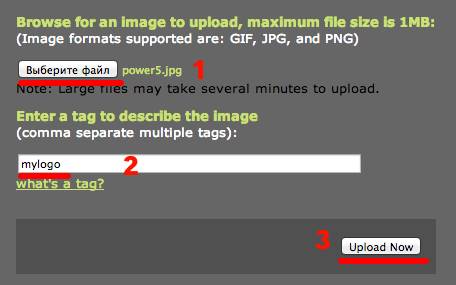

В новом окне нажмите кнопку "Выбрать файл" или "Обзор" (в зависимости от браузера), введите короткое описание и нажмите кнопку  "Upload"

После этого логотип появится в меню  "Images"  слева, и его можно перетащить на холст (полотно,  canvas),  например так:
