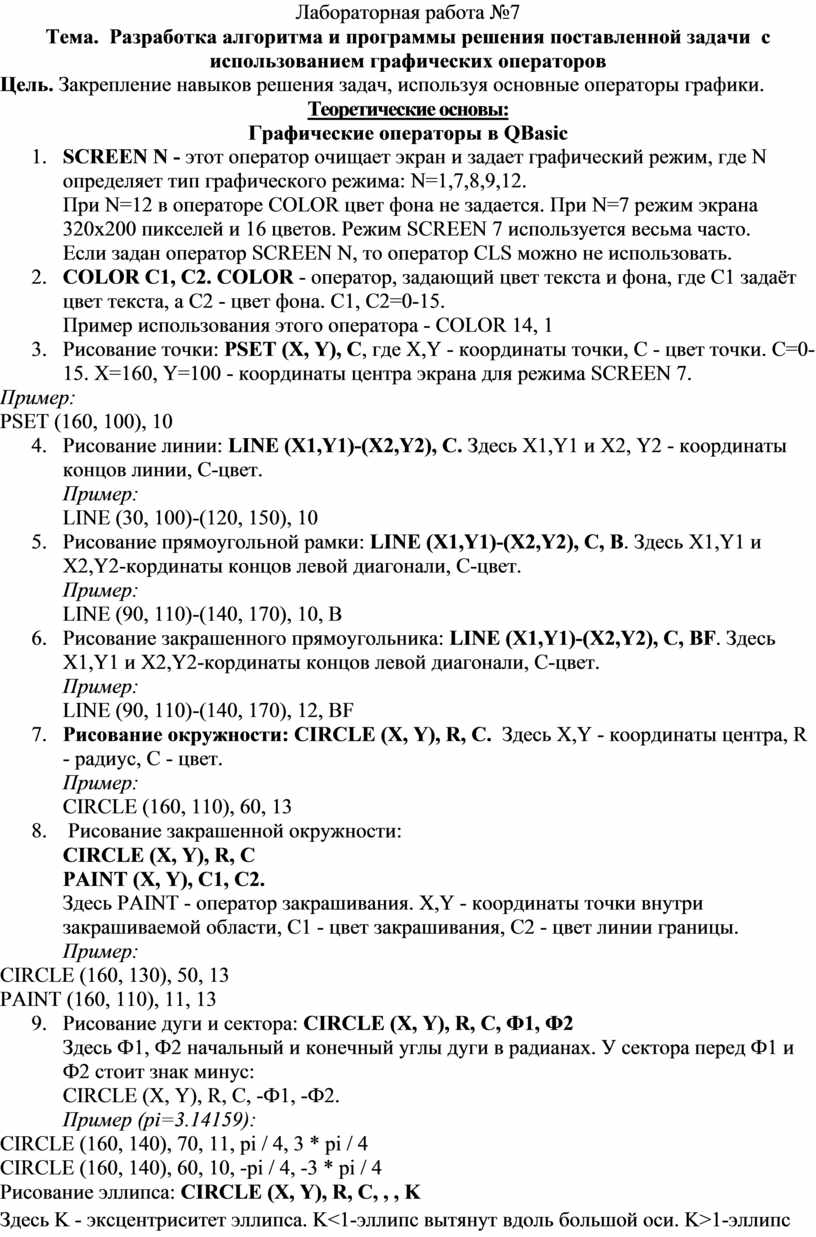

Лабораторная работа №7

Тема.  Разработка алгоритма и программы решения поставленной задачи  с использованием графических операторов

Цель. Закрепление навыков решения задач, используя основные операторы графики.

Теоретические основы:

Графические операторы в QBasic

1.      SCREEN N - этот оператор очищает экран и задает графический режим, где N определяет тип графического режима: N=1,7,8,9,12.
При N=12 в операторе COLOR цвет фона не задается. При N=7 режим экрана 320x200 пикселей и 16 цветов. Режим SCREEN 7 используется весьма часто.
Если задан оператор SCREEN N, то оператор CLS можно не использовать.

2.      COLOR C1, C2. COLOR - оператор, задающий цвет текста и фона, где C1 задаёт цвет текста, а C2 - цвет фона. C1, C2=0-15.
Пример использования этого оператора - COLOR 14, 1

3.      Рисование точки: PSET (X, Y), C, где X,Y - координаты точки, C - цвет точки. C=0-15. X=160, Y=100 - координаты центра экрана для режима SCREEN 7.

Пример:
PSET (160, 100), 10

4.      Рисование линии: LINE (X1,Y1)-(X2,Y2), C. Здесь X1,Y1 и X2, Y2 - координаты концов линии, C-цвет.
Пример:
LINE (30, 100)-(120, 150), 10

5.      Рисование прямоугольной рамки: LINE (X1,Y1)-(X2,Y2), C, B. Здесь X1,Y1 и X2,Y2-кординаты концов левой диагонали, C-цвет.
Пример:
LINE (90, 110)-(140, 170), 10, B

6.      Рисование закрашенного прямоугольника: LINE (X1,Y1)-(X2,Y2), C, BF. Здесь X1,Y1 и X2,Y2-кординаты концов левой диагонали, C-цвет.
Пример:
LINE (90, 110)-(140, 170), 12, BF

7.      Рисование окружности: CIRCLE (X, Y), R, C.  Здесь X,Y - координаты центра, R - радиус, C - цвет.
Пример:
CIRCLE (160, 110), 60, 13

8.       Рисование закрашенной окружности:
CIRCLE (X, Y), R, C
PAINT (X, Y), C1, C2.
Здесь PAINT - оператор закрашивания. X,Y - координаты точки внутри закрашиваемой области, C1 - цвет закрашивания, C2 - цвет линии границы.
Пример:

CIRCLE (160, 130), 50, 13
PAINT (160, 110), 11, 13

9.      Рисование дуги и сектора: CIRCLE (X, Y), R, C, Ф1, Ф2
Здесь Ф1, Ф2 начальный и конечный углы дуги в радианах. У сектора перед Ф1 и Ф2 стоит знак минус:
CIRCLE (X, Y), R, C, -Ф1, -Ф2.
Пример (pi=3.14159):

CIRCLE (160, 140), 70, 11, pi / 4, 3 * pi / 4
CIRCLE (160, 140), 60, 10, -pi / 4, -3 * pi / 4

10.  Рисование эллипса: CIRCLE (X, Y), R, C, , , K
Здесь K - эксцентриситет эллипса. K<1-эллипс вытянут вдоль большой оси. K>1-эллипс вытянут вдоль малой оси.
Пример:
CIRCLE (160, 100), 70, 15, , , 0.5

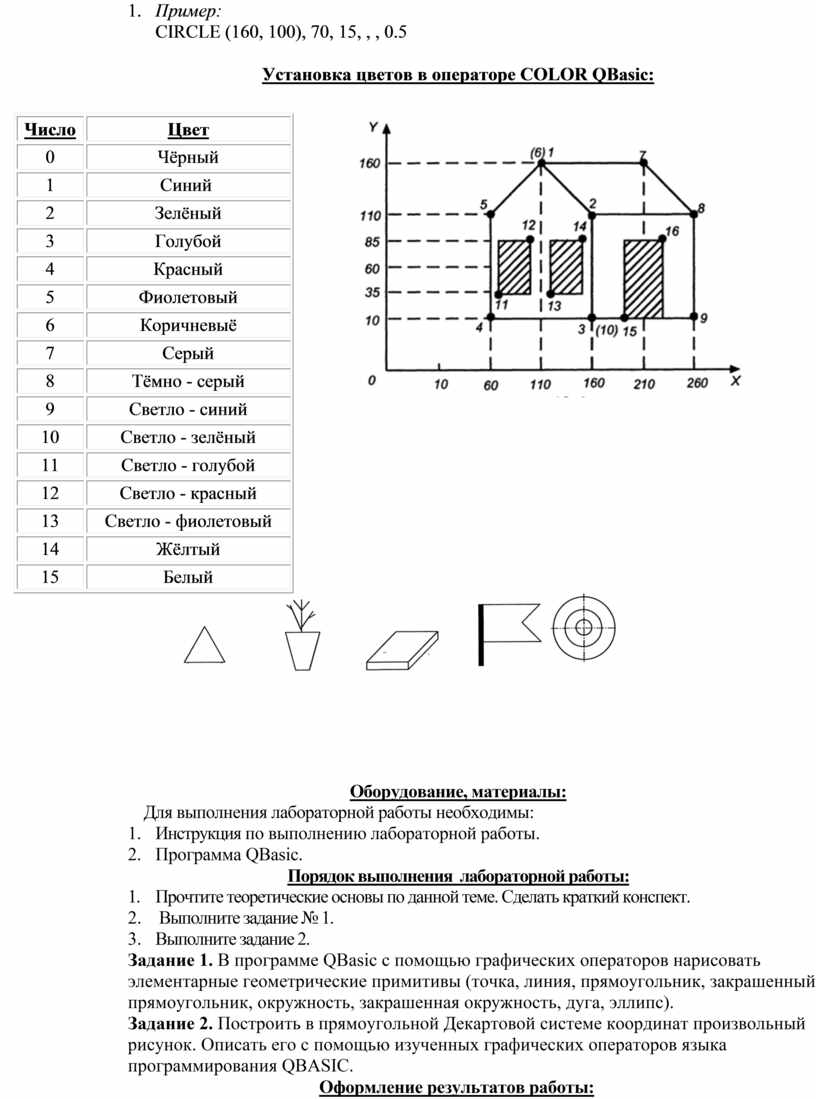

Установка цветов в операторе COLOR QBasic:

Оборудование, материалы:

Для выполнения лабораторной работы необходимы:

1.      Инструкция по выполнению лабораторной работы.

2.      Программа QBasic.

Порядок выполнения  лабораторной работы:

1.              Прочтите теоретические основы по данной теме. Сделать краткий конспект.

2.       Выполните задание № 1.

3.      Выполните задание 2.

Задание 1. В программе QBasic c помощью графических операторов нарисовать элементарные геометрические примитивы (точка, линия, прямоугольник, закрашенный прямоугольник, окружность, закрашенная окружность, дуга, эллипс).

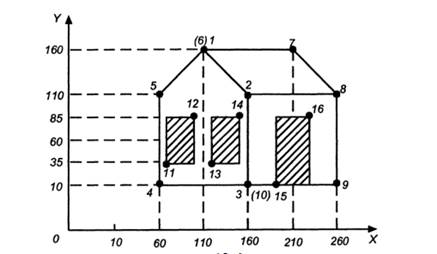

Задание 2. Построить в прямоугольной Декартовой системе координат произвольный рисунок. Описать его с помощью изученных графических операторов языка программирования QBASIC.

Оформление результатов работы:

1.       Напишите отчет в папке для выполнения лабораторных работ, в котором укажите номер, название и цель работы, порядок работы.

2.       Ответьте на предложенные вопросы по данной теме  в конце лабораторной работы.

3.       Напишите вывод.

Вопросы к защите лабораторной работы:

1.      Перечислите основные этапы работы при создании рисунка.

2.      Каким оператором на языке программирования Basic описывается отрезок?

3.      Как закрасить произвольную замкнутую область?
