Лабораторная работа

Тема: Определение влажности воздуха при помощи психрометра

Цель работы: закрепить понятие о влажности воздуха и способах ее измерения; определить абсолютную и относительную влажность воздуха

научиться пользоваться

· справочными данными: «Психрометрическая таблица»

· приборами для измерения влажности воздуха – психрометром.

Оборудование: Психрометр, психрометрическая таблица,

Теория.

В атмосферном воздухе всегда присутствуют пары воды, которая испаряется с поверхности морей, рек, океанов и т.п.

Воздух, содержащий водяной пар, называют влажным.

Влажность воздуха оказывает огромное влияние на многие процессы на Земле :на развитие флоры и фауны, на урожай сельхоз. культур, на продуктивность животноводства и т.д. Влажность воздуха имеет большое значение для здоровья людей, т.к. от неё зависит теплообмен организма человека с окружающей средой. При низкой влажности происходит быстрое испарение с поверхности и высыхание слизистой оболочки носа, гортани, что приводит к ухудшению состояния.

Значит, влажность воздуха надо уметь измерять. Для количественной оценки влажности воздуха используют понятия абсолютной и относительной влажности.

Абсолютная влажность – величина, показывающая, какая масса паров воды находится в 1 м³ воздуха (т.е. это плотность водяного пара). Она равна парциальному давлению пара при данной температуре.

Парциальное давление пара – это давление, которое оказывал бы водяной пар, находящийся в воздухе , если бы все остальные газы отсутствовали.

Относительная влажность воздуха – это величина, показывающая, как далек пар от насыщения. Это отношение парциального давления p водяного пара, содержащегося в воздухе при данной температуре, к давлению насыщенного пара p₀ при той же температуре, выраженное в процентах:

Если воздух не содержит паров воды, то его абсолютная и относительная влажность равны 0. Предельное значение относительной влажности – 100%. Нормальной для человеческого организма считается влажность 60%.

Относительную влажность воздуха можно определить с помощью психрометра.

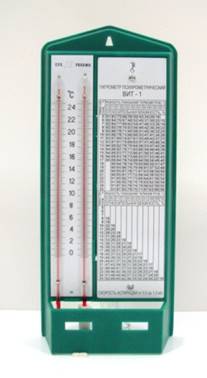

Психрометр или психрометр Августа (см.рисунок) состоит из двух термометров: сухого и увлажненного. На шарике увлажненного термометра закреплен фитиль, конец которого опущен в чашечку с водой. Вода, испаряясь с фитиля забирает от термометра тепло, поэтому показания увлажненного термометра ниже, чем у сухого. По показанию сухого и разности показаний сухого и увлажненного термометров с помощью психрометрической таблицы находится относительная влажность воздуха.

Ход работы.

Задание 1. Измерить влажность воздуха с помощью психрометра.

Подготовить таблицу для записи результатов измерений и вычислений:

№ опыта	Местоположение	t_сухого, ⁰С	t_{влажного},⁰С	Δt, ⁰С	φ, %

Рассмотреть устройство психрометра.
Снять показания психрометра в различных частях класса
По показаниям сухого термометра измерить температуру воздуха t_сухого в помещении.
Записать показания термометра, резервуар которого обмотан марлей t_{влажного}
Вычислить разность показаний термометров Δt = t_сухого - t_{влажного}
По психрометрической таблице определить влажность воздуха φ
Результаты измерений и вычислений занести в таблицу.
Сделайте вывод о том, нормальная ли влажность воздуха в помещении.
Ответьте на контрольные вопросы.

КОНТРОЛЬНЫЕ ВОПРОСЫ.

Почему при продувании воздуха через эфир, на полированной поверхности стенки камеры гигрометра появляется роса? В какой момент появляется роса?
Почему показания «влажного» термометра меньше показаний «сухого» термометра?
Могут ли в ходе опытов температуры «сухого» и «влажного» термометров оказаться одинаковыми?
При каком условии разности показаний термометров наибольшая?
Может ли температура «влажного» термометра оказаться выше температуры «сухого» термометра?
Сухой и влажный термометр психрометра показывают одну и ту же температуру. Какова относительная влажность воздуха?
Каким может быть предельное значение относительной влажности воздуха?

Психрометрическая таблица.

t_{сухого,}⁰С	Разность показаний сухого и влажного термометров
t_{сухого,}⁰С	0	1	2	3	4	5	6	7	8	9	10	11
5	100	86	72	58	45	32	19	6
6	100	86	73	60	47	35	23	10
7	100	87	74	61	49	37	26	14
8	100	87	75	63	51	40	28	18
9	100	88	76	64	53	42	31	21
10	100	88	76	65	54	44	34	24	14	4
11	100	88	77	66	56	46	36	26	17	8
12	100	89	78	68	57	48	38	29	20	11
13	100	89	79	69	59	49	40	31	23	14	6
14	100	90	79	70	60	51	42	33	25	17	9
15	100	90	80	71	61	52	44	36	27	20	12	5
16	100	90	81	71	62	54	45	37	30	22	15	8
17	100	90	81	72	64	55	47	39	32	24	17	10
18	100	91	82	73	64	56	48	41	34	26	20	13
19	100	91	82	74	65	58	50	43	35	29	22	15
20	100	91	83	74	66	59	51	44	37	30	24	18
21	100	91	83	75	67	60	52	46	39	32	26	20
22	100	92	83	76	68	61	54	47	40	34	28	22
23	100	92	84	76	69	61	55	48	42	36	30	24
24	100	92	84	77	69	62	56	49	43	37	31	26
25	100	92	84	77	70	63	57	50	44	38	33	27
26	100	92	85	78	71	64	58	51	45	40	34	29
27	100	92	85	78	71	65	59	52	47	41	36	30
28	100	93	85	78	72	65	59	53	48	42	37	32
