рабочий лист Магнитное поле.doc

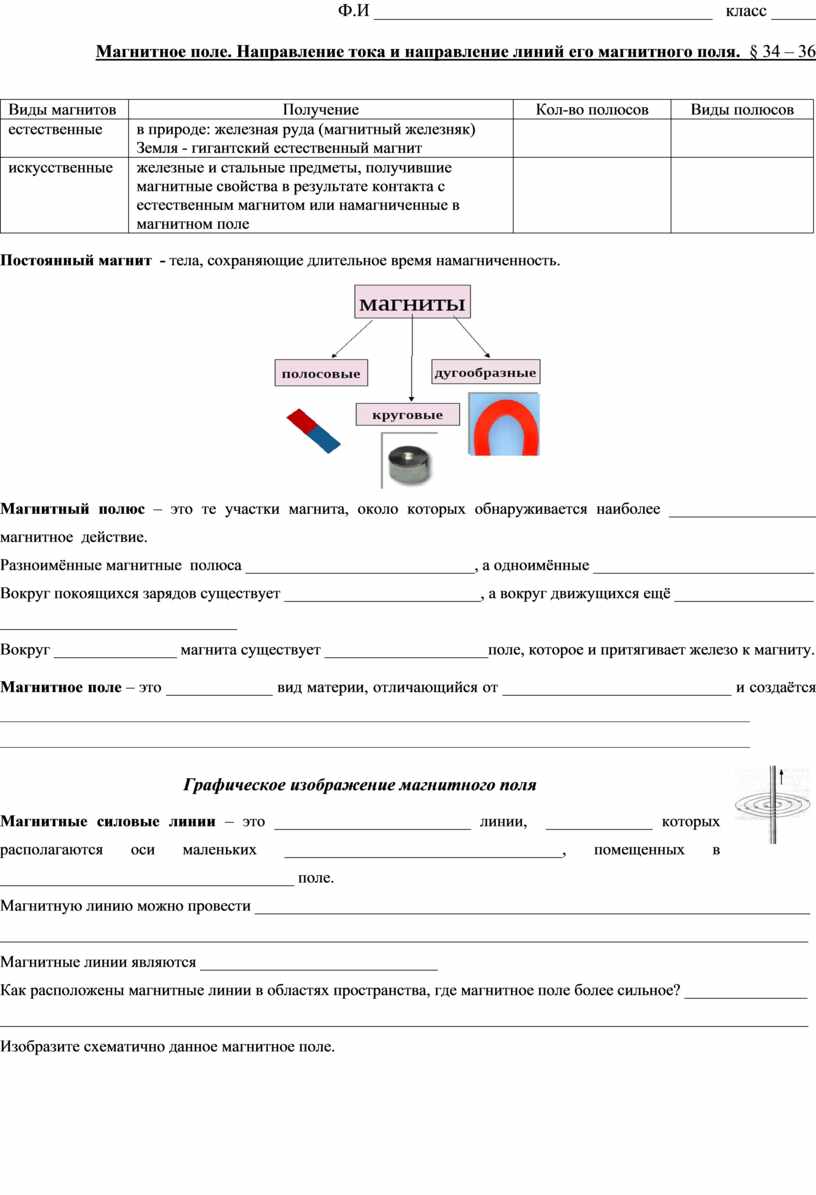

Ф.И ______________________________________ класс _____
Магнитное поле. Направление тока и направление линий его магнитного поля. § 34 – 36
|
Виды магнитов |
Получение |
Кол-во полюсов |
Виды полюсов |
|
естественные |
в природе: железная руда (магнитный железняк) Земля - гигантский естественный магнит |
|
|
|
искусственные |
железные и стальные предметы, получившие магнитные свойства в результате контакта с естественным магнитом или намагниченные в магнитном поле |
|
|
Постоянный магнит - тела, сохраняющие длительное время намагниченность.
Магнитный полюс – это те участки магнита, около которых обнаруживается наиболее __________________ магнитное действие.
Разноимённые магнитные полюса ____________________________, а одноимённые ___________________________
Вокруг покоящихся зарядов существует ________________________, а вокруг движущихся ещё _________________
_____________________________
Вокруг _______________ магнита существует ____________________поле, которое и притягивает железо к магниту.
Магнитное поле – это _____________ вид материи, отличающийся от ____________________________ и создаётся _____________________________________________________________________________________________________
_____________________________________________________________________________________________________
Графическое изображение магнитного поля
Магнитные силовые линии – это ________________________ линии, _____________ которых располагаются оси маленьких __________________________________, помещенных в ____________________________________ поле.
Магнитную линию можно провести ____________________________________________________________________
___________________________________________________________________________________________________
Магнитные линии являются _____________________________
Как расположены магнитные линии в областях пространства, где магнитное поле более сильное? _______________
___________________________________________________________________________________________________
Изобразите схематично данное магнитное поле.

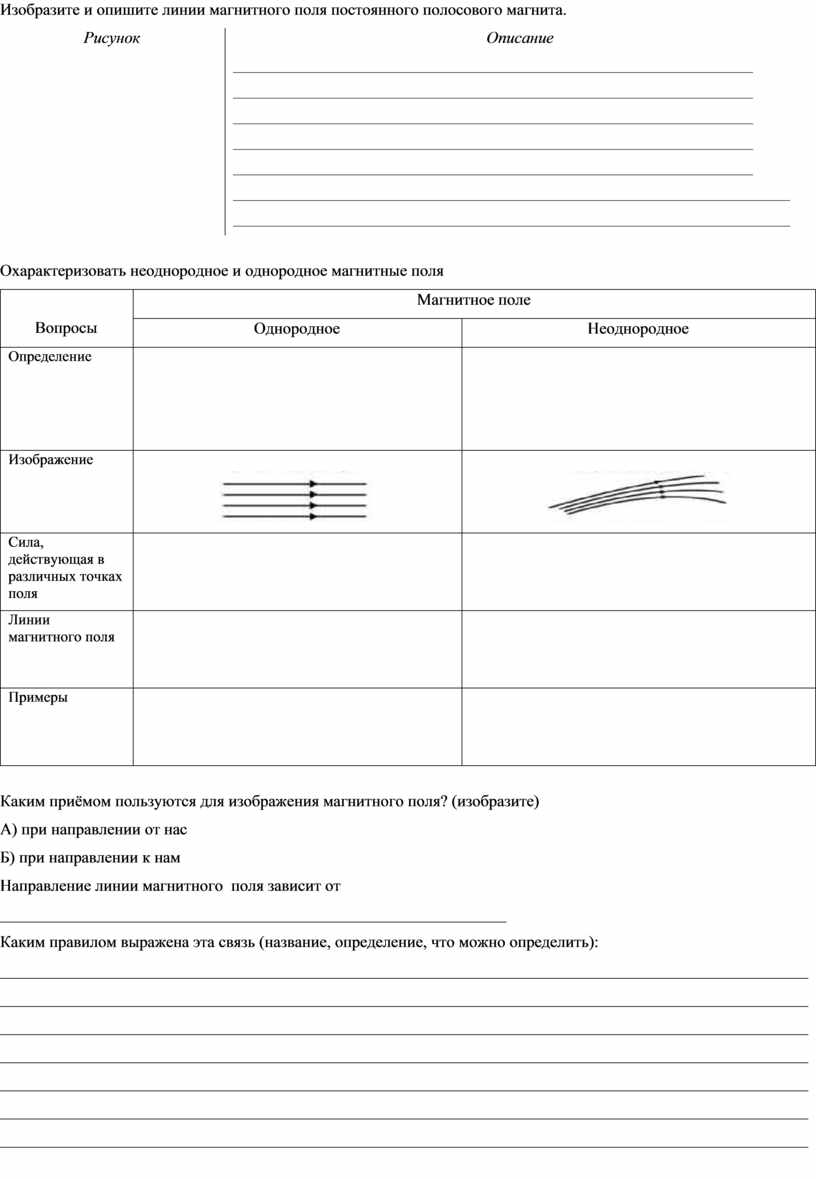

Изобразите и опишите линии магнитного поля постоянного полосового магнита.
|
Рисунок |
Описание ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ______________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ |
Охарактеризовать неоднородное и однородное магнитные поля
|
Вопросы |
Магнитное поле |
|
|
Однородное |
Неоднородное |
|
|
Определение
|
|
|
|
|
|
|
|
Сила, действующая в различных точках поля |
|
|
|
Линии магнитного поля |
|
|
|
Примеры |
|
|
Каким приёмом пользуются для изображения магнитного поля? (изобразите)
А) при направлении от нас
Б) при направлении к нам
Направление линии магнитного поля зависит от ______________________________________________________________
Каким правилом выражена эта связь (название, определение, что можно определить):
_____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

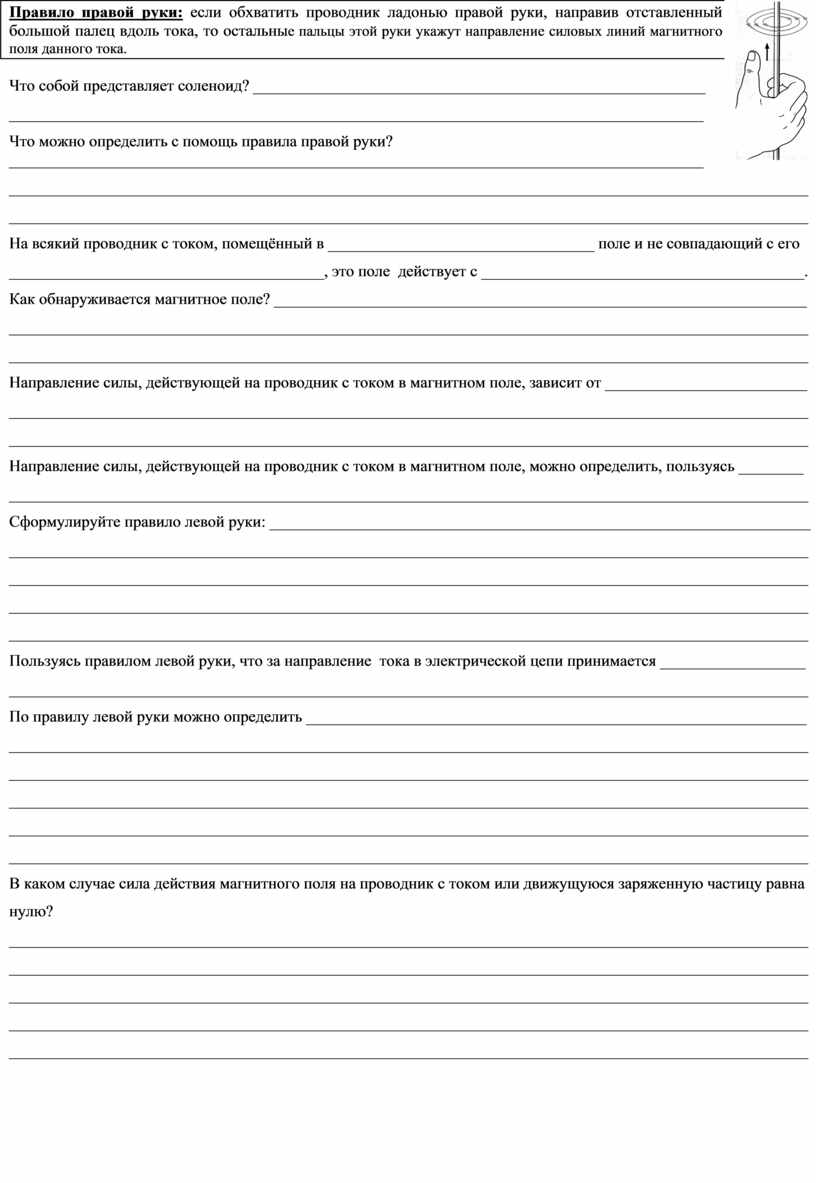

Правило правой руки: если обхватить проводник ладонью правой руки,
направив отставленный большой палец вдоль тока, то остальные пальцы этой руки укажут направление силовых линий
магнитного поля данного тока.
Что собой представляет соленоид? ________________________________________________________
______________________________________________________________________________________
Что можно определить с помощь правила правой руки?
______________________________________________________________________________________
___________________________________________________________________________________________________
___________________________________________________________________________________________________
На всякий проводник с током, помещённый в _________________________________ поле и не совпадающий с его _______________________________________, это поле действует с ________________________________________.
Как обнаруживается магнитное поле? __________________________________________________________________
___________________________________________________________________________________________________
___________________________________________________________________________________________________
Направление силы, действующей на проводник с током в магнитном поле, зависит от _________________________
___________________________________________________________________________________________________
___________________________________________________________________________________________________
Направление силы, действующей на проводник с током в магнитном поле, можно определить, пользуясь ________
___________________________________________________________________________________________________
Сформулируйте правило левой руки: ___________________________________________________________________
___________________________________________________________________________________________________
_________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Пользуясь правилом левой руки, что за направление тока в электрической цепи принимается __________________
___________________________________________________________________________________________________По правилу левой руки можно определить ______________________________________________________________
_________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
______________________________________________________________________________________________________________________________________________________________________________________________________
В каком случае сила действия магнитного поля на проводник с током или движущуюся заряженную частицу равна нулю?
_______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Тест по теме «Магнитное поле. Однородное и неоднородное магнитное поле»
1. Как
взаимодействуют два параллельных проводника, если электрический ток в них
протекает в одном направлении:
а) проводники притягиваются
б) сила взаимодействия равна нулю
в) проводники отталкиваются
2. Магнитные
линии имеют начало и конец:
а) нет
б) да
в) время от времени
3. Однородное
магнитное поле – поле, в любой точке которого сила действия на заряд одинакова
по модулю и одинакова по направлению:
а) да
б) нет
в) периодически
4. В
пространстве, где находится электрон, создается электрическое и магнитное поля:
а) да
б) нет
в) зависит от условий
5. В каком
случае вокруг движущегося электрона возникает магнитное поле:
1. Электрон движется равномерно и прямолинейно
2. Электрон движется равномерно по окружности
3. Электрон движется равноускорено прямолинейно
а) только 1
б) 2 и 3
в) все варианты верны
г) нет верного ответа
6. Девочка
качается на качелях, держа в руках постоянный магнит. Магнитное поле
обнаружится независимо от того, качели неподвижны или качаются:
а) нет
б) да
в) только когда качаются качели
7. Вокруг
каких зарядов, неподвижных или движущихся, существует электрическое поле:
а) электрическое поле существует вокруг всех зарядов
б) магнитное поле существует вокруг неподвижных
в) электрическое поле существует вокруг движущихся
8. Вокруг
каких зарядов, неподвижных или движущихся, существует магнитное поле:
а) электрическое поле существует вокруг движущихся
б) магнитное поле существует вокруг неподвижных
в) магнитное поле существует вокруг движущихся
9. Что служит
источником магнитного поля:
а) электрический ток
б) электрический заряд
в) проводник, который включается в цепь
10. Магнитная
линия магнитного поля:
а) линия, по которой движутся железные опилки
б) линия, вдоль которой устанавливаются в магнитном поле оси магнитных
стрелочек
в) линия, которая показывает действие магнитного поля на магнитные стрелочки

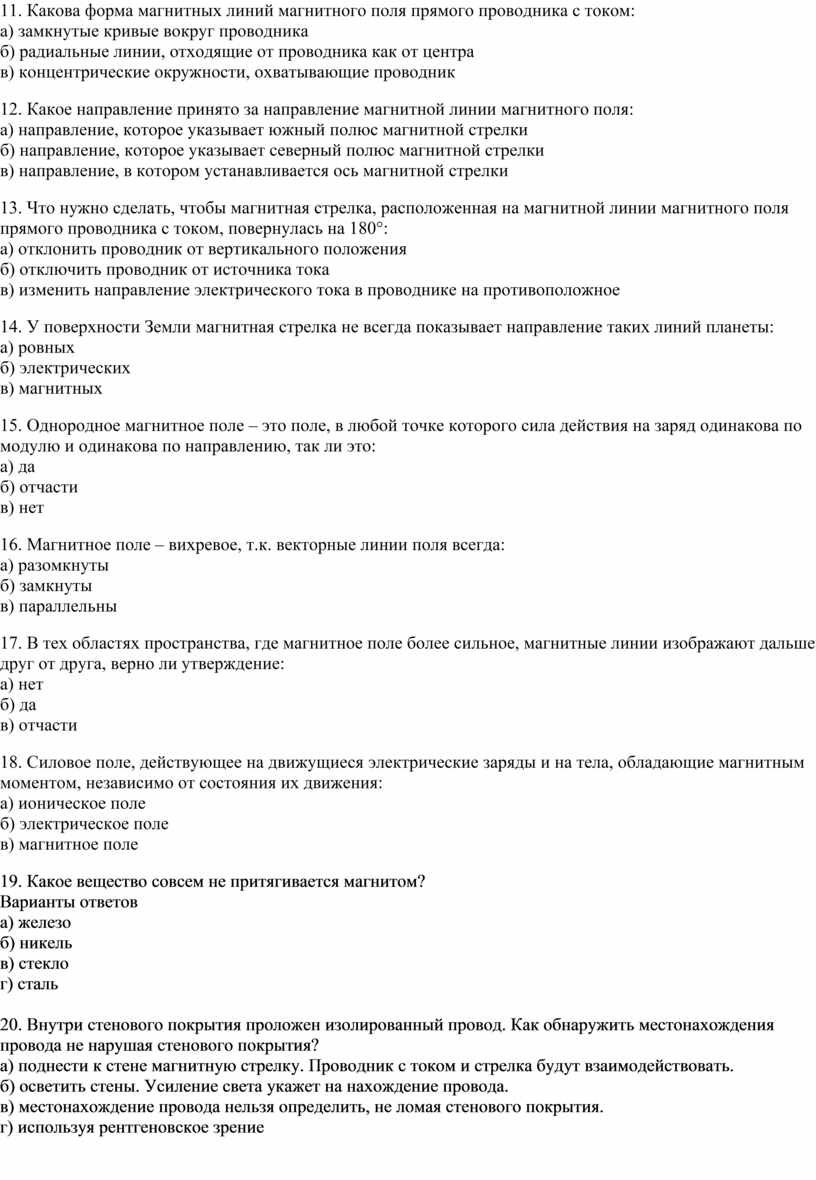

11. Какова
форма магнитных линий магнитного поля прямого проводника с током:
а) замкнутые кривые вокруг проводника
б) радиальные линии, отходящие от проводника как от центра
в) концентрические окружности, охватывающие проводник
12. Какое
направление принято за направление магнитной линии магнитного поля:
а) направление, которое указывает южный полюс магнитной стрелки
б) направление, которое указывает северный полюс магнитной стрелки
в) направление, в котором устанавливается ось магнитной стрелки
13. Что нужно
сделать, чтобы магнитная стрелка, расположенная на магнитной линии магнитного
поля прямого проводника с током, повернулась на 180°:
а) отклонить проводник от вертикального положения
б) отключить проводник от источника тока
в) изменить направление электрического тока в проводнике на противоположное
14. У
поверхности Земли магнитная стрелка не всегда показывает направление таких линий
планеты:
а) ровных
б) электрических
в) магнитных
15.
Однородное магнитное поле – это поле, в любой точке которого сила действия на
заряд одинакова по модулю и одинакова по направлению, так ли это:
а) да
б) отчасти
в) нет
16. Магнитное
поле – вихревое, т.к. векторные линии поля всегда:
а) разомкнуты
б) замкнуты
в) параллельны
17. В тех
областях пространства, где магнитное поле более сильное, магнитные линии
изображают дальше друг от друга, верно ли утверждение:
а) нет
б) да
в) отчасти
18. Силовое поле,
действующее на движущиеся электрические заряды и на тела, обладающие магнитным
моментом, независимо от состояния их движения:
а) ионическое поле
б) электрическое поле
в) магнитное поле
19. Какое вещество совсем не притягивается магнитом?
Варианты ответов
а) железо
б) никель
в) стекло
г) сталь
20. Внутри стенового покрытия проложен изолированный провод. Как обнаружить местонахождения провода не нарушая стенового покрытия?
а) поднести к стене магнитную стрелку. Проводник с током и стрелка будут взаимодействовать.
б) осветить стены. Усиление света укажет на нахождение провода.
в) местонахождение провода нельзя определить, не ломая стенового покрытия.
г) используя рентгеновское зрение

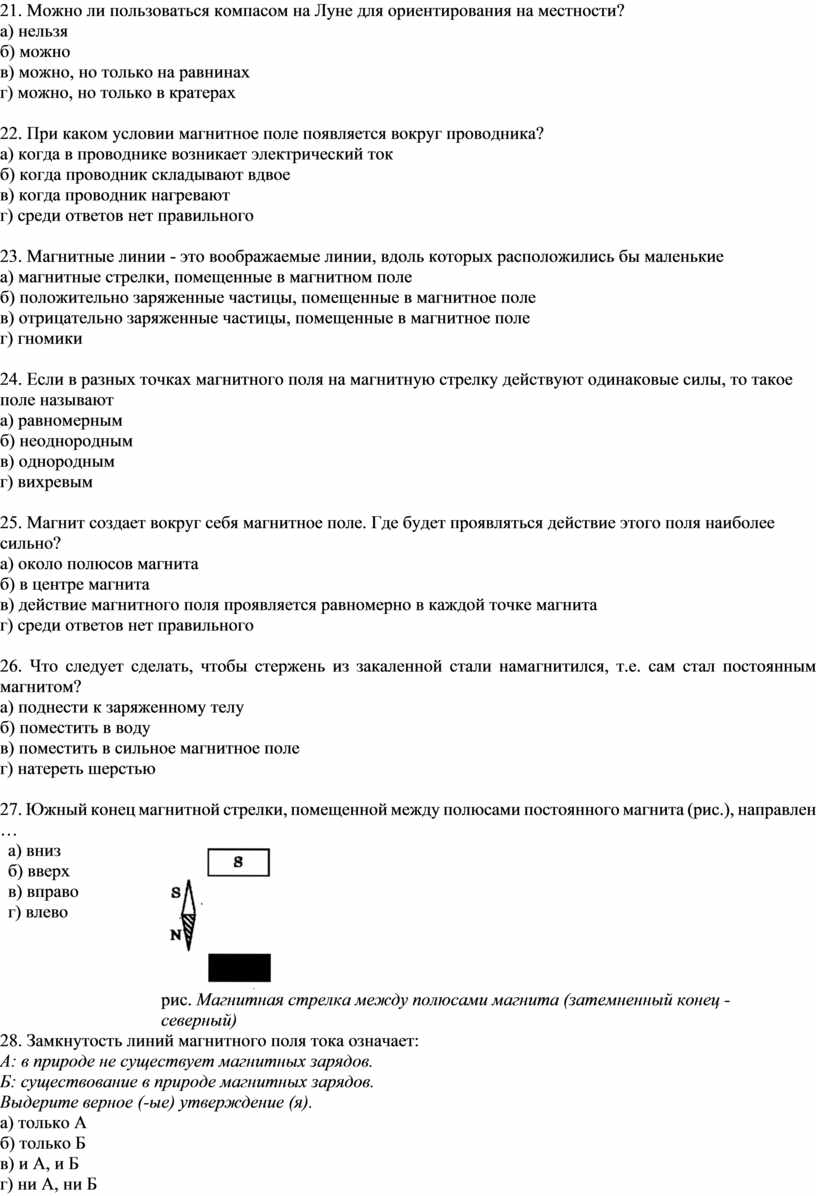

21. Можно ли пользоваться компасом на Луне для ориентирования на местности?
а) нельзя
б) можно
в) можно, но только на равнинах
г) можно, но только в кратерах
22. При каком условии магнитное поле появляется вокруг проводника?
а) когда в проводнике возникает электрический ток
б) когда проводник складывают вдвое
в) когда проводник нагревают
г) среди ответов нет правильного
23. Магнитные линии - это воображаемые линии, вдоль которых расположились бы маленькие
а) магнитные стрелки, помещенные в магнитном поле
б) положительно заряженные частицы, помещенные в магнитное поле
в) отрицательно заряженные частицы, помещенные в магнитное поле
г) гномики
24. Если в разных точках магнитного поля на магнитную стрелку действуют одинаковые силы, то такое поле называют
а) равномерным
б) неоднородным
в) однородным
г) вихревым
25. Магнит создает вокруг себя магнитное поле. Где будет проявляться действие этого поля наиболее сильно?
а) около полюсов магнита
б) в центре магнита
в) действие магнитного поля проявляется равномерно в каждой точке магнита
г) среди ответов нет правильного
26. Что следует сделать, чтобы стержень из закаленной стали намагнитился, т.е. сам стал постоянным магнитом?
а) поднести к заряженному телу
б) поместить в воду
в) поместить в сильное магнитное поле
г) натереть шерстью
27. Южный конец магнитной стрелки, помещенной между полюсами постоянного магнита (рис.), направлен …
|
а) вниз б) вверх в) вправо г) влево |
рис. Магнитная стрелка между полюсами магнита (затемненный конец - северный) |
28. Замкнутость линий магнитного поля тока означает:
А: в природе не существует магнитных зарядов.
Б: существование в природе магнитных зарядов.
Выдерите верное (-ые) утверждение (я).
а) только А
б) только Б
в) и А, и Б
г) ни А, ни Б
29. Направление линий магнитного поля тока устанавливают с помощью …
а) правила Ленца
б) правила левой руки
в) правила буравчика
г) первого правила Кирхгофа
30. Если направление поступательного движения буравчика совпадает с направлением тока в проводнике, то направление вращения ручки буравчика совпадает
а) с направлением линий магнитного поля тока
б) с направлением северного полюса магнитной стрелки
в) с направлением южного полюса магнитной стрелки
г) с направлением перпендикуляра к оси проводника
31. Для графического изображения магнитных полей используются …
а) линии магнитного поля тока
б) концентрические окружности
в) параллельные линии
г) параллельные и продольные линии
32. На рис. указано положение линий магнитного поля тока между полюсами постоянного магнита. Эти линии направлены …
|
а) вниз б) вверх в) на нас г) от нас |
рис. Линии магнитного поля тока между полюсами (затемненный конец - северный) |
33. На рис. указано направление линий магнитного поля тока между полюсами постоянного магнита. Южный полюс постоянного магнита находится …
|
а) справа б) слева в) может быть справа, а может быть слева г) среди ответов нет правильного |
рис. Поле между полюсами постоянного магнита |
34. Для определения направления линии магнитного поля тока в точку А поместили магнитную стрелку (рис.). Линия магнитного поля тока в точке А направлена …
|
а) вправо б) влево в) на нас г) от нас |
рис. Линии магнитного поля тока полосового магнита |
35. Линии магнитного поля тока внутри магнита, изображенного на рис., направлены …
|
а) на нас б) от нас в) вправо г) влево |
рис. Направление линий магнитного поля тока внутри магнита |
36. На рис. представлены линии магнитной поля тока. Максимальная сила на магнитную стрелку будет действовать в точке …
|
а) 1 б) 2 в) 3 г) 4 |
рис. Линии магнитного поля тока |
37. Укажите фундаментальное свойство магнитного поля?
а) его силовые линии всегда имеют источники: они начинаются на положительных зарядах и оканчиваются на отрицательных
б) магнитное поле не имеет источников. Магнитных зарядов в природе нет
в) его силовые линии всегда имеют источники: они начинаются на отрицательных зарядах и оканчиваются на положительных
38. Выберите рисунок, где изображено магнитное поле.
|
а) рис. 1 б) рис. 2 в) и рис. 1, и рис. 2 г) ни рис. 1, ни рис. 2 |
рис. 1 |
рис. 2 |
39. Рамка с током в магнитном поле поворачивается. В каком приборе используется это явление?
а) лазерный диск
б) амперметр
в) электромагнит
40. Почему рамка с током, помещенная между полюсами постоянного магнита вращается?
а) из-за взаимодействия магнитных полей рамки и магнита
б) из-за действия электрического поля рамки на магнит
в) из-за действия магнитного поля магнита на заряд в витке

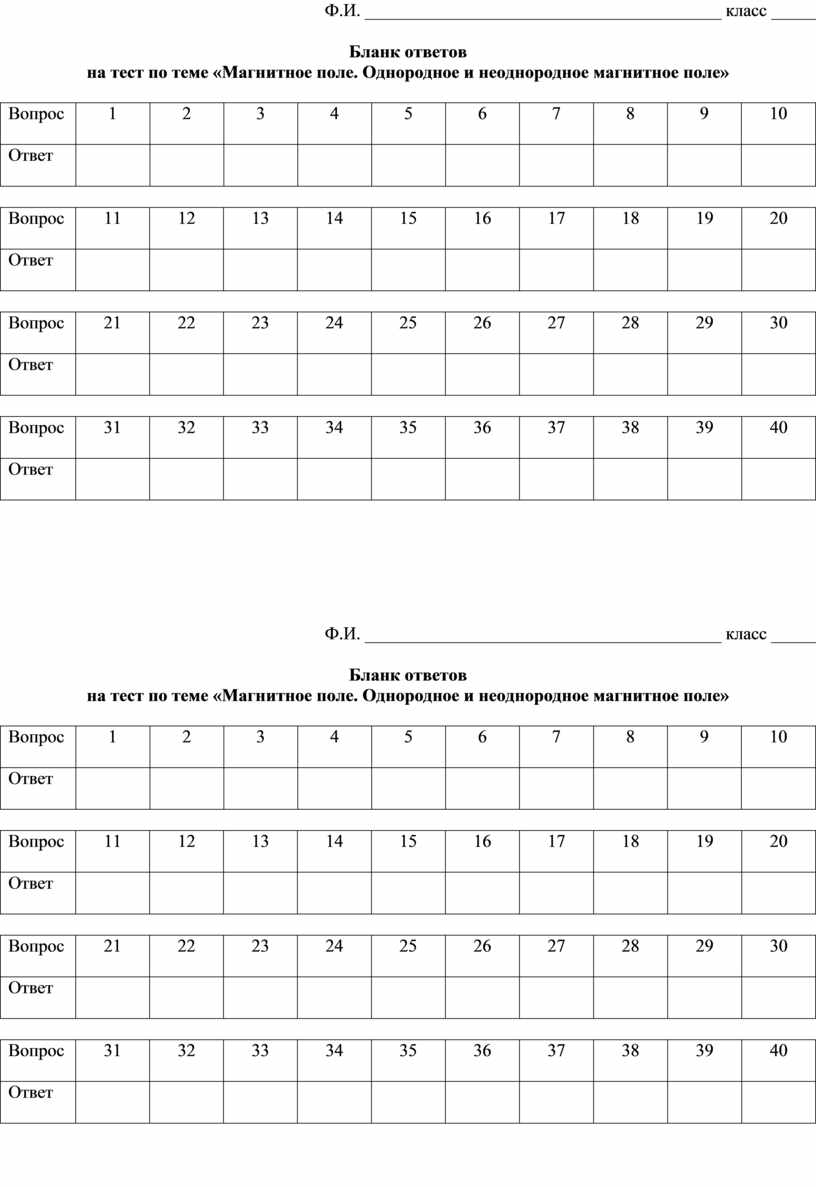

Ф.И. ________________________________________ класс _____
Бланк ответов
на тест по теме «Магнитное поле. Однородное и неоднородное магнитное поле»
|
Вопрос |
1
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
Ответ |
|
|
|
|
|
|
|
|
|
|
|
Вопрос |
11
|
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
|
Ответ |
|
|
|
|
|
|
|
|
|
|
|
Вопрос |
21
|
22 |
23 |
24 |
25 |
26 |
27 |
28 |
29 |
30 |
|
Ответ |
|
|
|
|
|
|
|
|
|
|
|
Вопрос |
31
|
32 |
33 |
34 |
35 |
36 |
37 |
38 |
39 |
40 |
|
Ответ |
|
|
|
|
|
|
|
|
|
|
Ф.И. ________________________________________ класс _____
Бланк ответов
на тест по теме «Магнитное поле. Однородное и неоднородное магнитное поле»
|
Вопрос |
1
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
Ответ |
|
|
|
|
|
|
|
|
|
|
|
Вопрос |
11
|
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
|
Ответ |
|
|
|
|
|
|
|
|
|
|
|
Вопрос |
21
|
22 |
23 |
24 |
25 |
26 |
27 |
28 |
29 |
30 |
|
Ответ |
|
|
|
|
|
|
|
|
|
|
|
Вопрос |
31
|
32 |
33 |
34 |
35 |
36 |
37 |
38 |
39 |
40 |
|
Ответ |
|
|
|
|
|
|
|
|
|
|

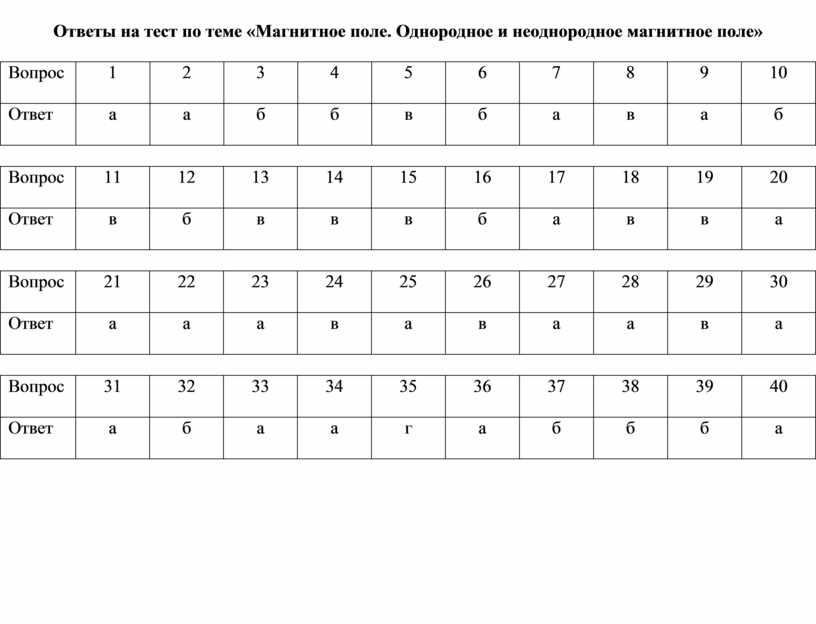

Ответы на тест по теме «Магнитное поле. Однородное и неоднородное магнитное поле»
|
Вопрос |
1
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
Ответ |
а
|
а
|
б |
б |
в |
б |
а |
в |
а |
б |
|
Вопрос |
11
|
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
|
Ответ |
в
|
б |
в |
в |
в |
б |
а |
в |
в |
а |
|
Вопрос |
21
|
22 |
23 |
24 |
25 |
26 |
27 |
28 |
29 |
30 |
|
Ответ |
а
|
а |
а |
в |
а |
в |
а |
а |
в |
а |
|
Вопрос |
31
|
32 |
33 |
34 |
35 |
36 |
37 |
38 |
39 |
40 |
|
Ответ |
а
|
б |
а |
а |
г |
а |
б |
б |
б |
а |
Скачано с www.znanio.ru
Материалы на данной страницы взяты из открытых источников либо размещены пользователем в соответствии с договором-офертой сайта. Вы можете сообщить о нарушении.
