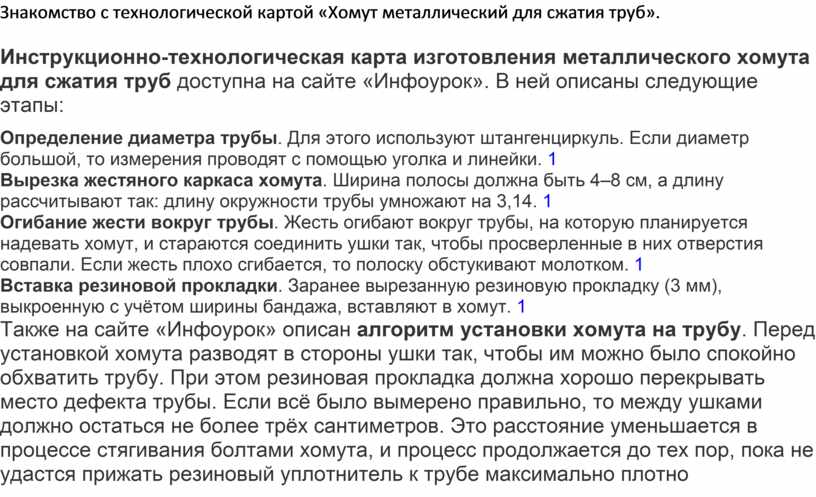

Знакомство с технологической картой «Хомут металлический для сжатия труб».

Инструкционно-технологическая карта изготовления металлического хомута для сжатия труб доступна на сайте «Инфоурок». В ней описаны следующие этапы:

1.    Определение диаметра трубы. Для этого используют штангенциркуль. Если диаметр большой, то измерения проводят с помощью уголка и линейки. 1

2.    Вырезка жестяного каркаса хомута. Ширина полосы должна быть 4–8 см, а длину рассчитывают так: длину окружности трубы умножают на 3,14. 1

3.    Огибание жести вокруг трубы. Жесть огибают вокруг трубы, на которую планируется надевать хомут, и стараются соединить ушки так, чтобы просверленные в них отверстия совпали. Если жесть плохо сгибается, то полоску обстукивают молотком. 1

4.    Вставка резиновой прокладки. Заранее вырезанную резиновую прокладку (3 мм), выкроенную с учётом ширины бандажа, вставляют в хомут. 1

Также на сайте «Инфоурок» описан алгоритм установки хомута на трубу. Перед установкой хомута разводят в стороны ушки так, чтобы им можно было спокойно обхватить трубу. При этом резиновая прокладка должна хорошо перекрывать место дефекта трубы. Если всё было вымерено правильно, то между ушками должно остаться не более трёх сантиметров. Это расстояние уменьшается в процессе стягивания болтами хомута, и процесс продолжается до тех пор, пока не удастся прижать резиновый уплотнитель к трубе максимально плотно
