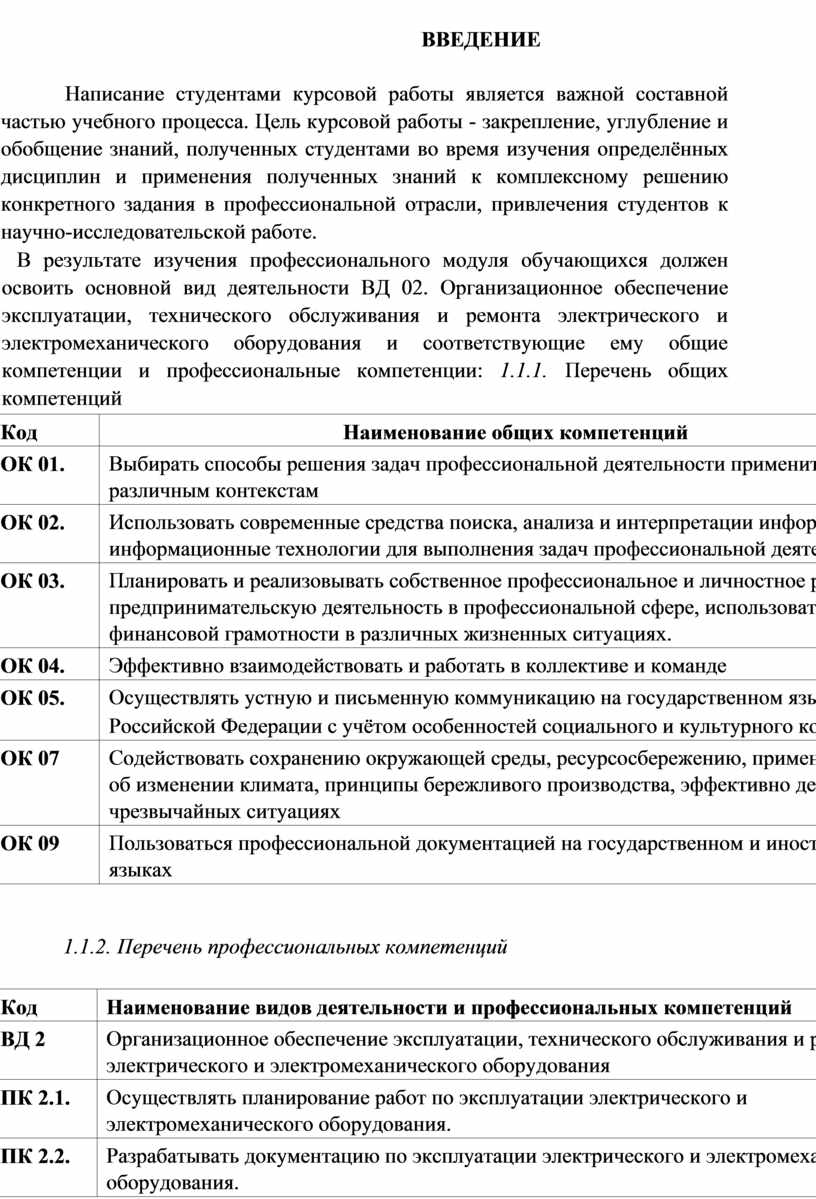

ВВЕДЕНИЕ

Написание студентами курсовой работы является важной составной частью учебного процесса. Цель курсовой работы - закрепление, углубление и обобщение знаний, полученных студентами во время изучения определённых  дисциплин и применения полученных знаний к комплексному решению конкретного задания в профессиональной отрасли, привлечения студентов к научно-исследовательской работе.

   В результате изучения профессионального модуля обучающихся должен освоить основной вид деятельности ВД 02. Организационное обеспечение эксплуатации, технического обслуживания и ремонта электрического и электромеханического оборудования и соответствующие ему общие компетенции и профессиональные компетенции: 1.1.1. Перечень общих компетенций

1.1.2. Перечень профессиональных компетенций

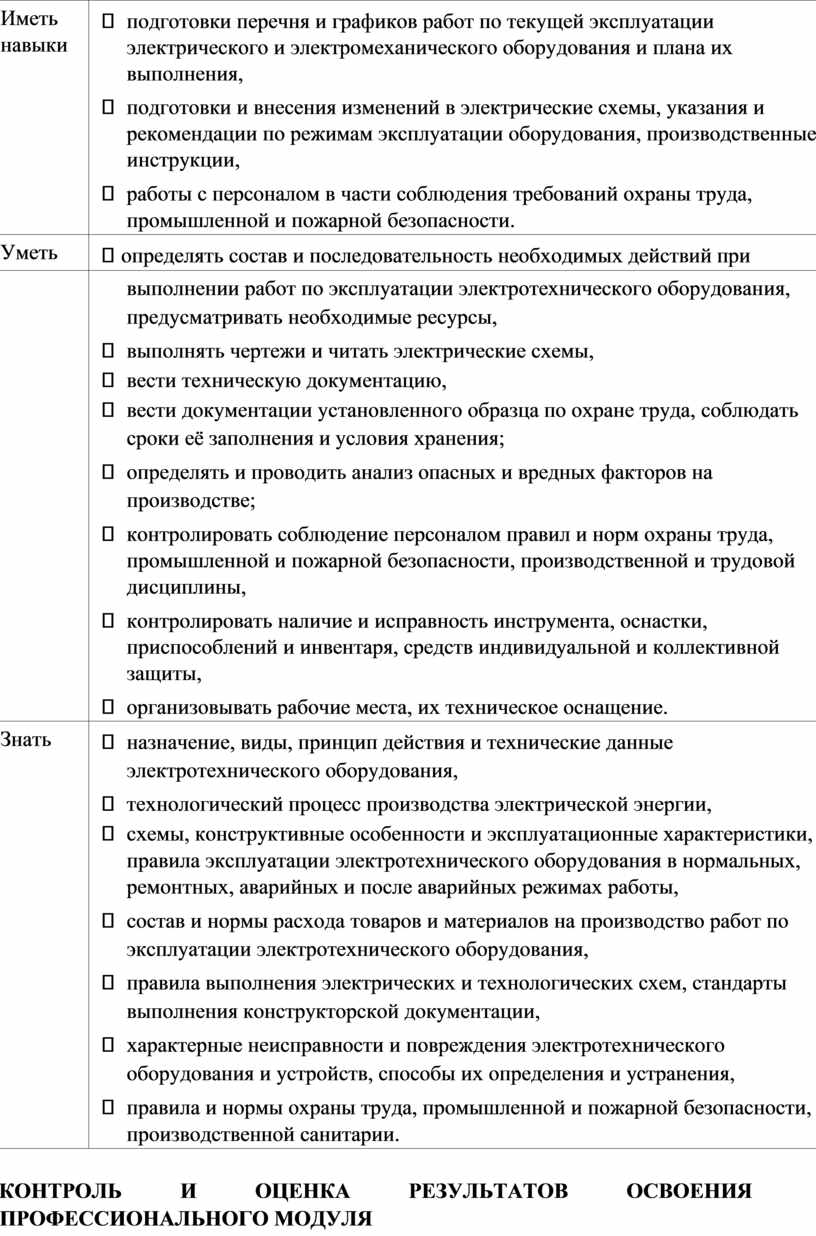

             1.1.3.     В результате освоения профессионального модуля студент должен:

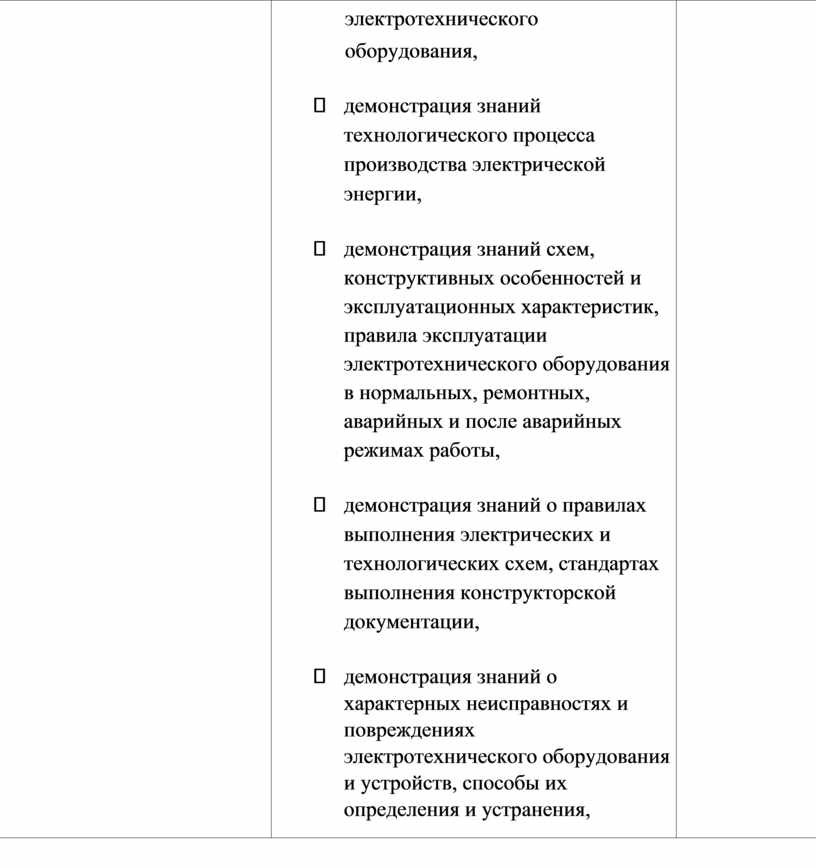

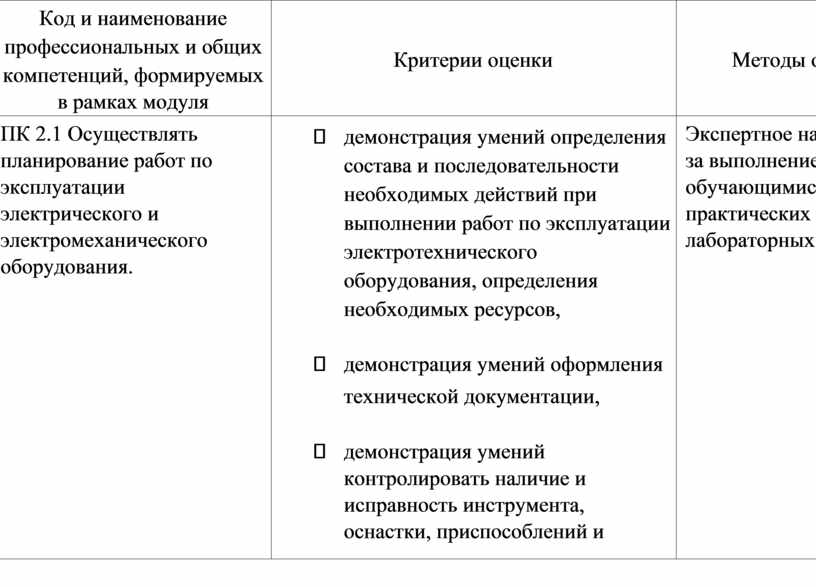

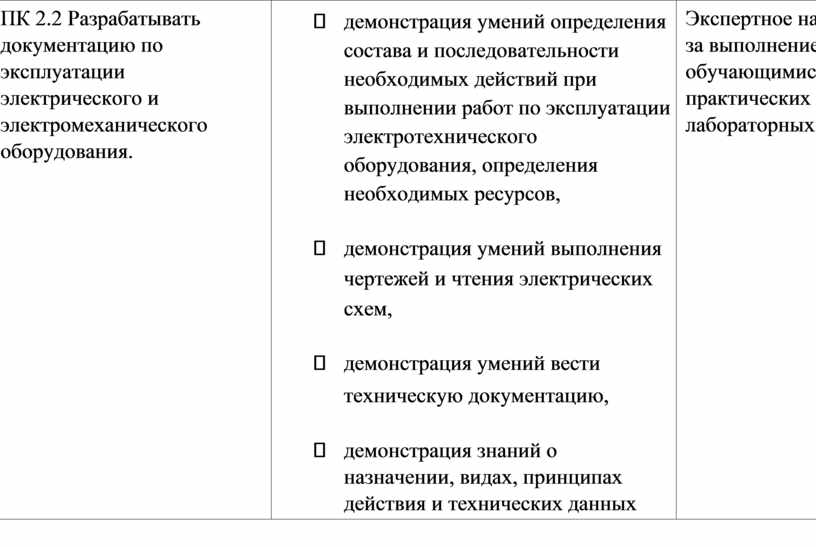

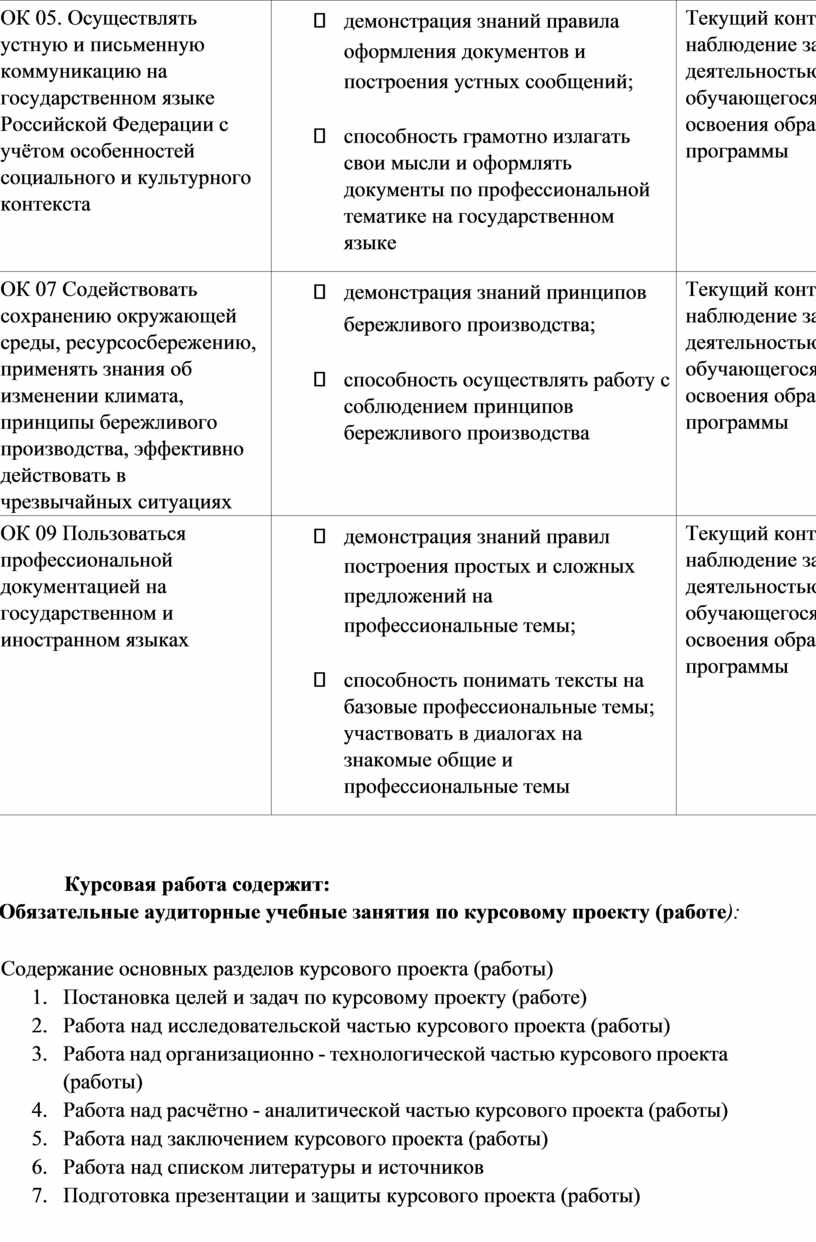

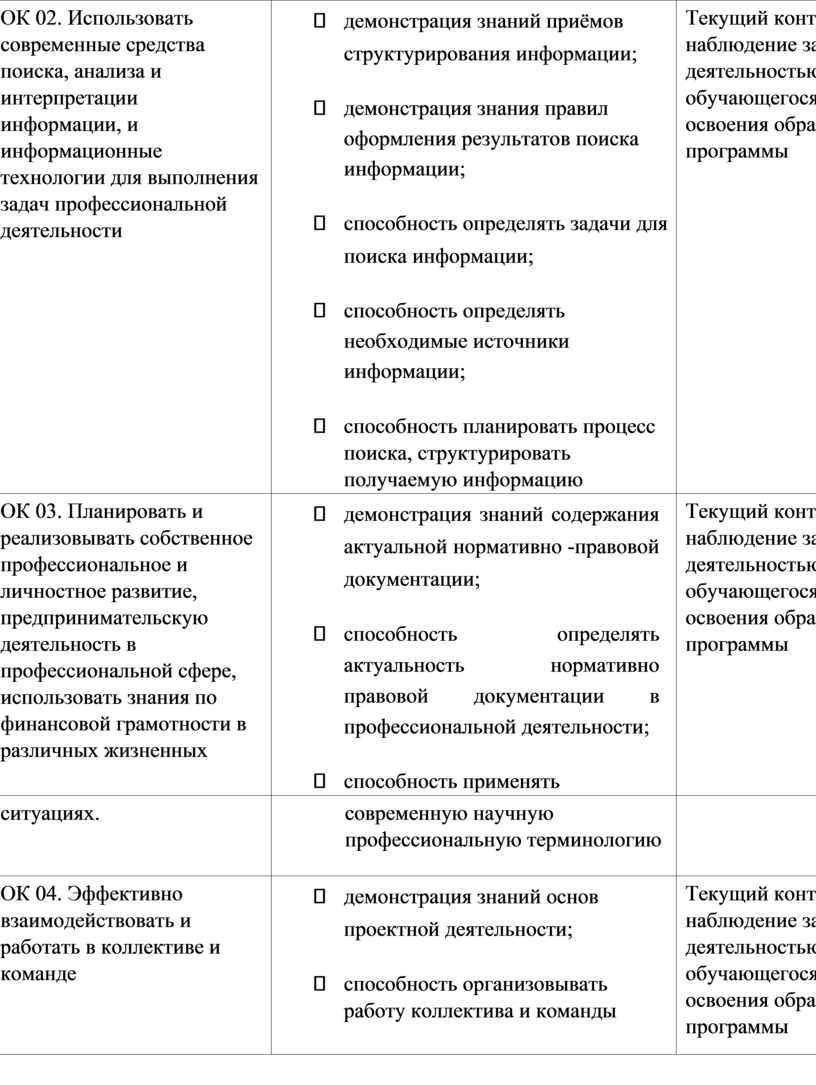

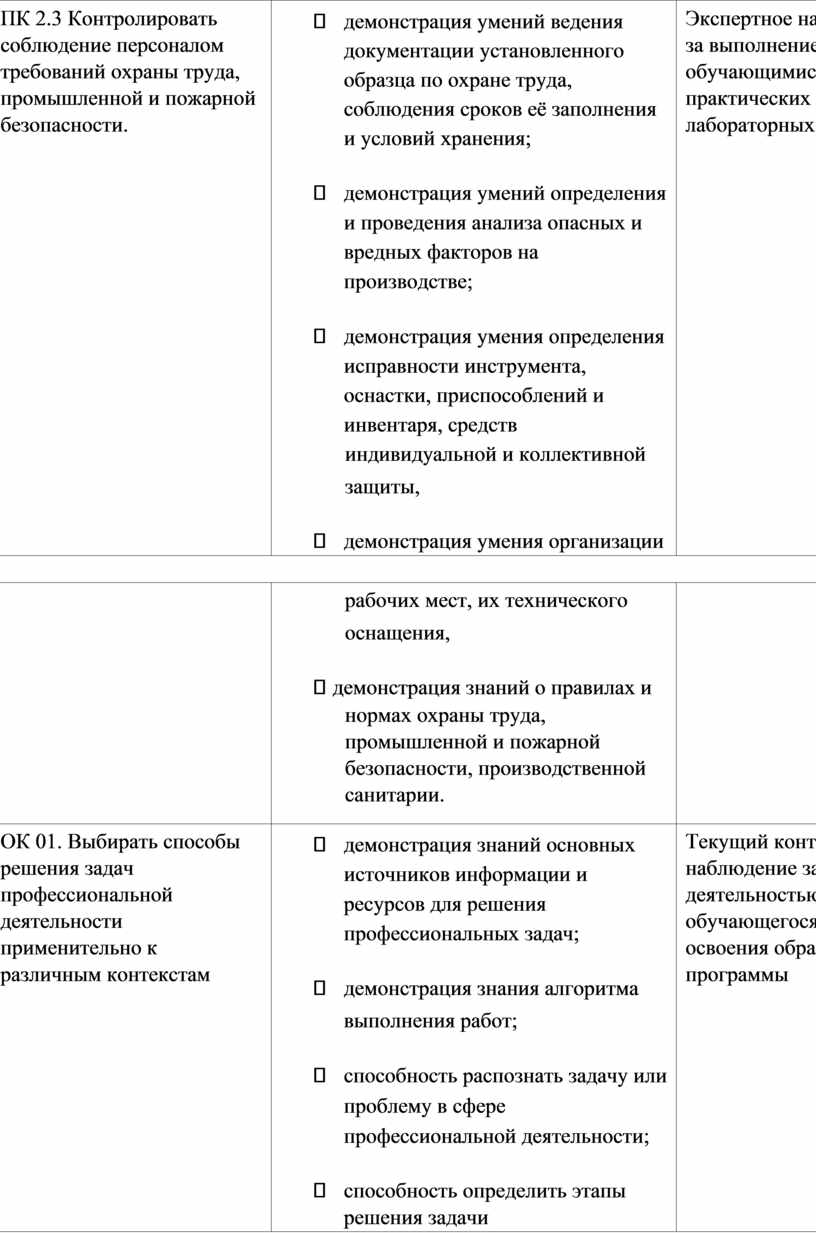

КОНТРОЛЬ И ОЦЕНКА РЕЗУЛЬТАТОВ ОСВОЕНИЯ ПРОФЕССИОНАЛЬНОГО МОДУЛЯ

Курсовая работа содержит:

Обязательные аудиторные учебные занятия по курсовому проекту (работе):

Содержание основных разделов курсового проекта (работы)

1.      Постановка целей и задач по курсовому проекту (работе)

2.      Работа над исследовательской частью курсового проекта (работы)

3.      Работа над организационно - технологической частью курсового проекта (работы)

4.      Работа над расчётно - аналитической частью курсового проекта (работы)

5.      Работа над заключением курсового проекта (работы)

6.      Работа над списком литературы и источников

7.      Подготовка презентации и защиты курсового проекта (работы)

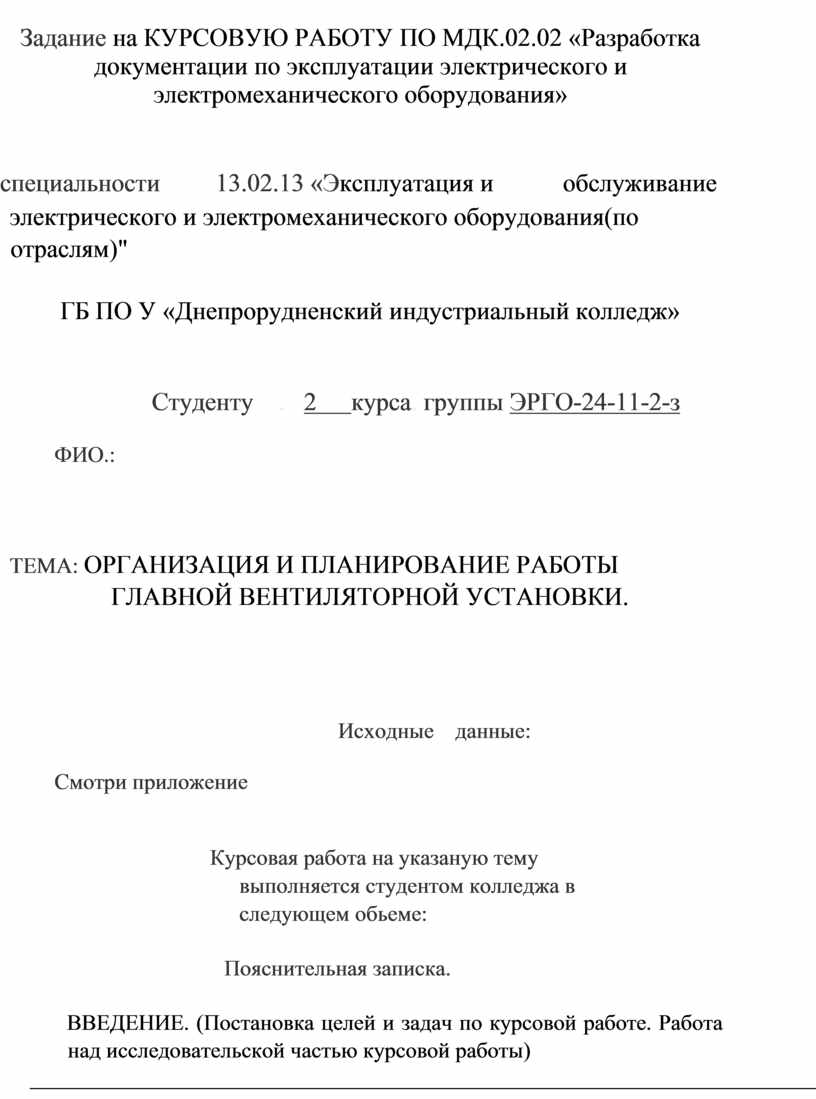

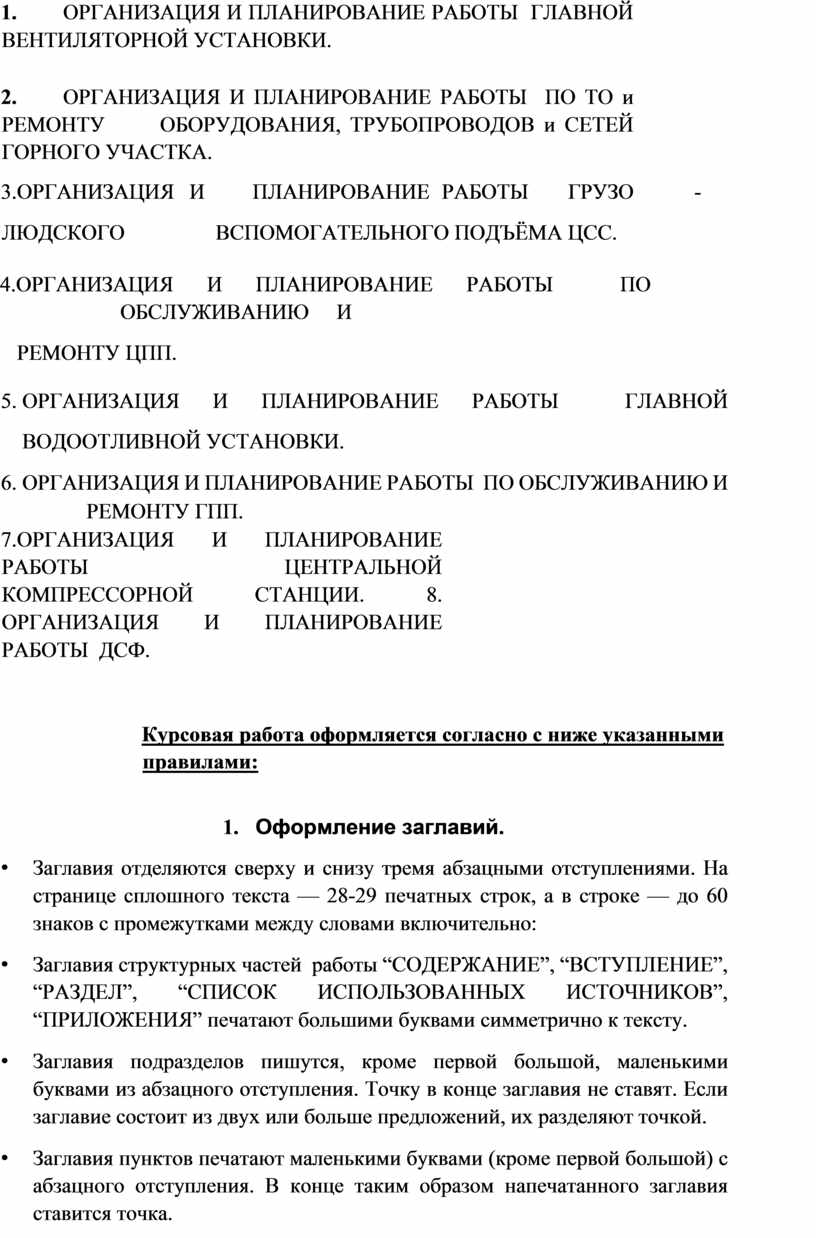

           Тематика курсовых проектов (работ):

1.                 ОРГАНИЗАЦИЯ И ПЛАНИРОВАНИЕ РАБОТЫ  ГЛАВНОЙ                   ВЕНТИЛЯТОРНОЙ УСТАНОВКИ.

2.                 ОРГАНИЗАЦИЯ И ПЛАНИРОВАНИЕ РАБОТЫ  ПО ТО и РЕМОНТУ      ОБОРУДОВАНИЯ, ТРУБОПРОВОДОВ и СЕТЕЙ  ГОРНОГО УЧАСТКА.

3.ОРГАНИЗАЦИЯ И         ПЛАНИРОВАНИЕ РАБОТЫ        ГРУЗО           -ЛЮДСКОГО                 ВСПОМОГАТЕЛЬНОГО ПОДЪЁМА ЦСС.

4.ОРГАНИЗАЦИЯ      И      ПЛАНИРОВАНИЕ       РАБОТЫ            ПО      ОБСЛУЖИВАНИЮ       И

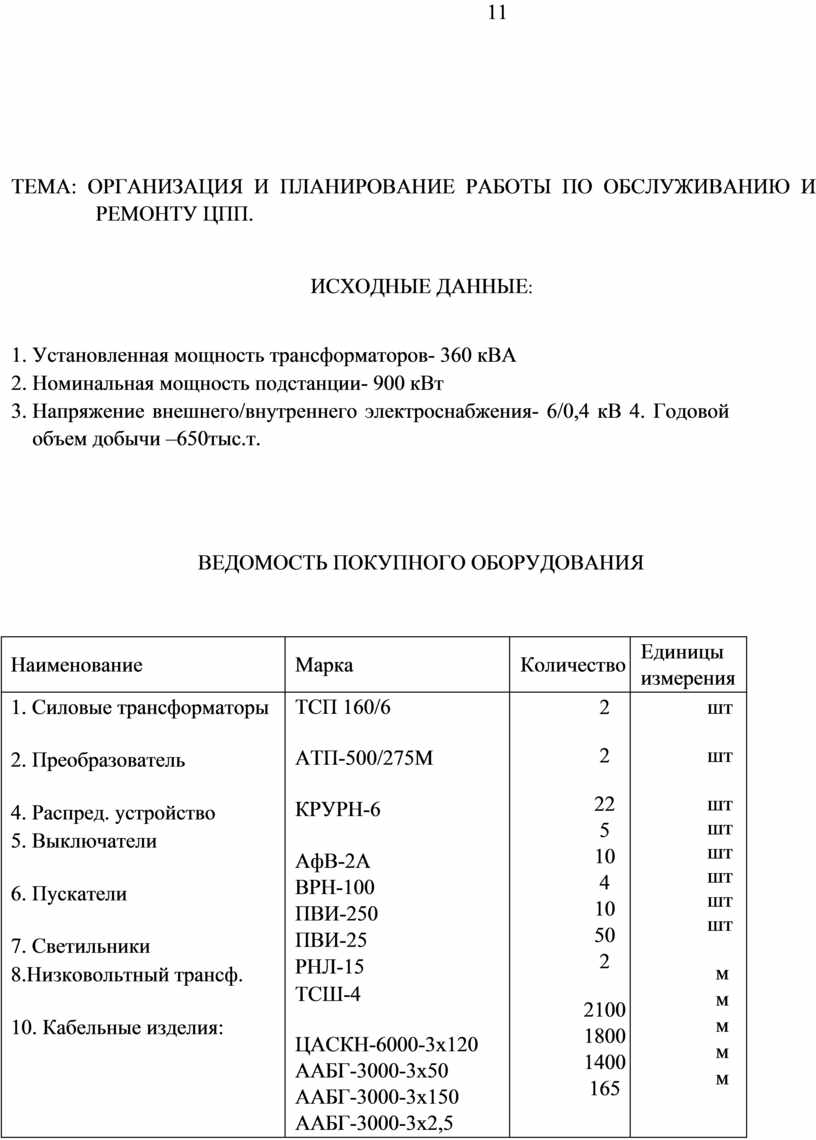

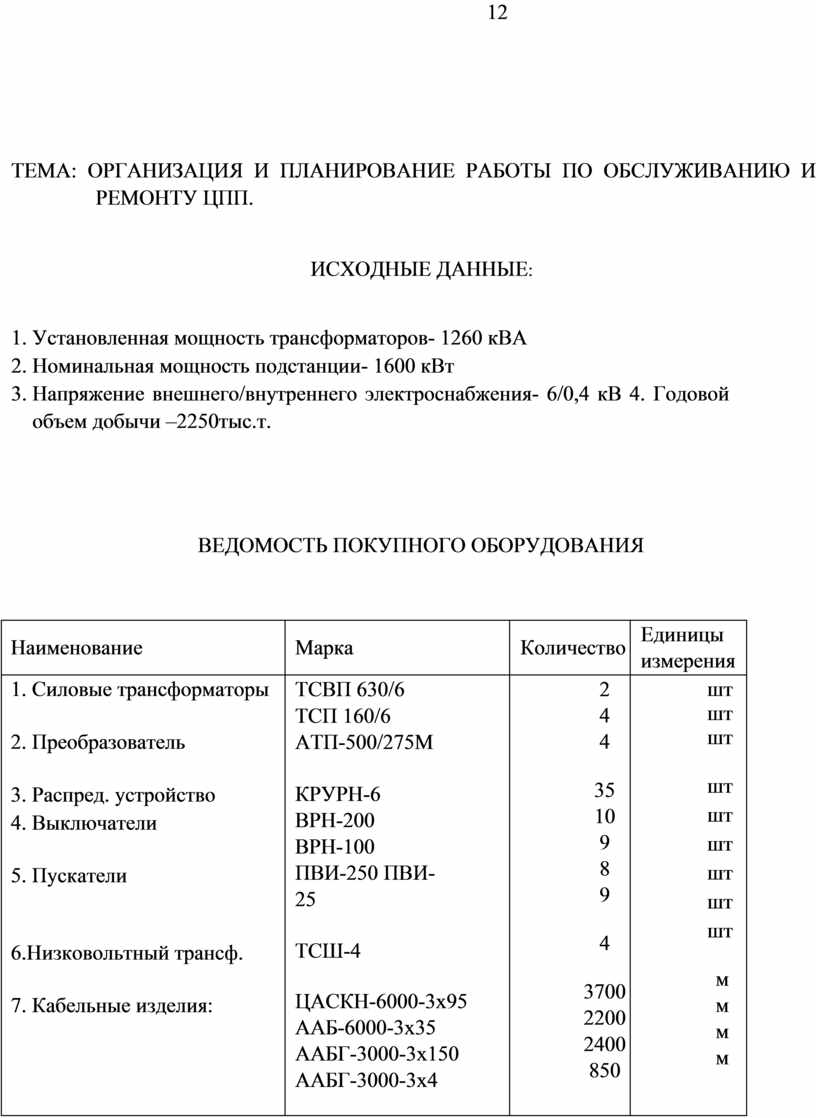

   РЕМОНТУ ЦПП.

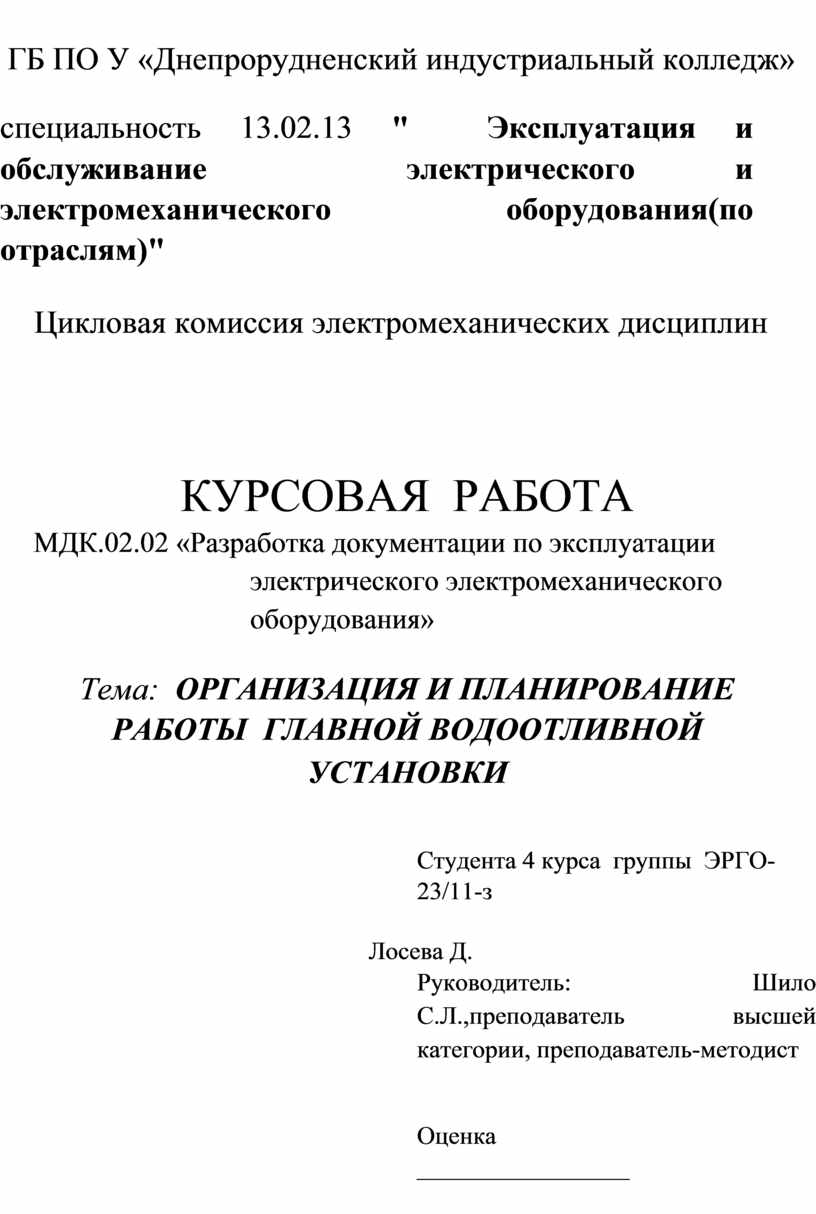

5.  ОРГАНИЗАЦИЯ И ПЛАНИРОВАНИЕ РАБОТЫ  ГЛАВНОЙ   ВОДООТЛИВНОЙ УСТАНОВКИ.

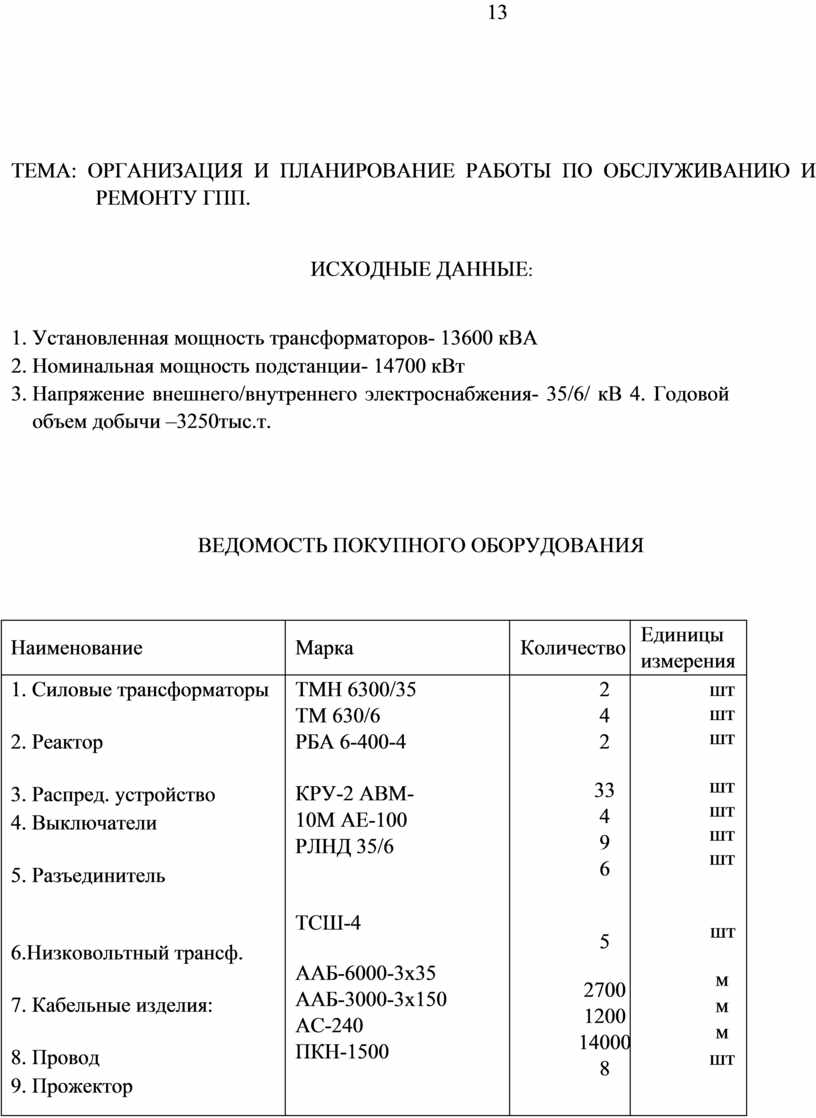

6.  ОРГАНИЗАЦИЯ И ПЛАНИРОВАНИЕ РАБОТЫ  ПО ОБСЛУЖИВАНИЮ И

                РЕМОНТУ ГПП.

7.ОРГАНИЗАЦИЯ И ПЛАНИРОВАНИЕ РАБОТЫ  ЦЕНТРАЛЬНОЙ                  КОМПРЕССОРНОЙ СТАНЦИИ. 8. ОРГАНИЗАЦИЯ И ПЛАНИРОВАНИЕ РАБОТЫ  ДСФ.

Курсовая работа оформляется согласно с ниже указанными правилами:

1.   Оформление заглавий.

•      Заглавия отделяются сверху и снизу тремя абзацными отступлениями. На странице сплошного текста — 28-29 печатных строк, а в строке — до 60 знаков с промежутками между словами включительно:

•      Заглавия структурных частей  работы “СОДЕРЖАНИЕ”, “ВСТУПЛЕНИЕ”, “РАЗДЕЛ”, “СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ”, “ПРИЛОЖЕНИЯ” печатают большими буквами симметрично к тексту.

•      Заглавия подразделов пишутся, кроме первой большой, маленькими буквами из абзацного отступления. Точку в конце заглавия не ставят. Если заглавие состоит из двух или больше предложений, их разделяют точкой.

•      Заглавия пунктов печатают маленькими буквами (кроме первой большой) с абзацного отступления. В конце таким образом напечатанного заглавия ставится точка.

2.  Нумерация страниц и структурных частей.

Все страницы нумеруются. Общая нумерация начинается с титульного листка, но порядковый номер на нем не ставится; на всех следующих он располагается в нижнем углу в рамке ,начиная с «Введения».

Нумерация страниц, разделов, подразделов, пунктов, подпунктов, рисунков, таблиц, формул подают арабскими цифрами без знака “№”. Нумерация страниц  должна быть сквозной, то есть все страницы работы, учитывая иллюстрации и приложения, нумеруются от титульной к последней странице без пропусков и повторов, а также дополнений.

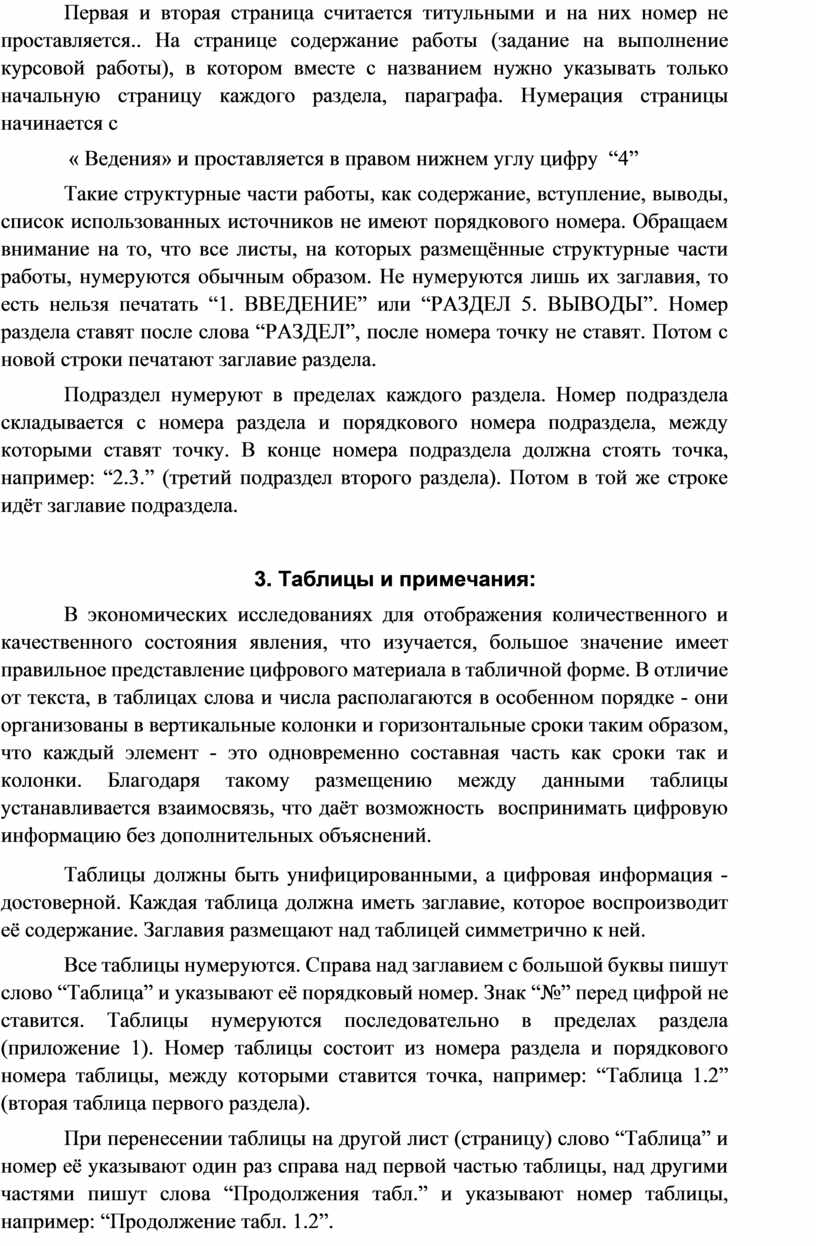

Первая и вторая страница считается титульными и на них номер не проставляется.. На странице содержание работы (задание на выполнение курсовой работы), в котором вместе с названием нужно указывать только начальную страницу каждого раздела, параграфа. Нумерация страницы начинается с

 « Ведения» и проставляется в правом нижнем углу цифру  “4”

Такие структурные части работы, как содержание, вступление, выводы, список использованных источников не имеют порядкового номера. Обращаем внимание на то, что все листы, на которых размещённые структурные части работы, нумеруются обычным образом. Не нумеруются лишь их заглавия, то есть нельзя печатать “1. ВВЕДЕНИЕ” или “РАЗДЕЛ 5. ВЫВОДЫ”. Номер раздела ставят после слова “РАЗДЕЛ”, после номера точку не ставят. Потом с новой строки печатают заглавие раздела.

Подраздел нумеруют в пределах каждого раздела. Номер подраздела складывается с номера раздела и порядкового номера подраздела, между которыми ставят точку. В конце номера подраздела должна стоять точка, например: “2.3.” (третий подраздел второго раздела). Потом в той же строке идёт заглавие подраздела.

3. Таблицы и примечания:

В экономических исследованиях для отображения количественного и качественного состояния явления, что изучается, большое значение имеет правильное представление цифрового материала в табличной форме. В отличие от текста, в таблицах слова и числа располагаются в особенном порядке - они организованы в вертикальные колонки и горизонтальные сроки таким образом, что каждый элемент - это одновременно составная часть как сроки так и колонки. Благодаря такому размещению между данными таблицы устанавливается взаимосвязь, что даёт возможность  воспринимать цифровую информацию без дополнительных объяснений.

Таблицы должны быть унифицированными, а цифровая информация - достоверной. Каждая таблица должна иметь заглавие, которое воспроизводит её содержание. Заглавия размещают над таблицей симметрично к ней.

Все таблицы нумеруются. Справа над заглавием с большой буквы пишут слово “Таблица” и указывают её порядковый номер. Знак “№” перед цифрой не ставится. Таблицы нумеруются последовательно в пределах раздела (приложение 1). Номер таблицы состоит из номера раздела и порядкового номера таблицы, между которыми ставится точка, например: “Таблица 1.2” (вторая таблица первого раздела).

При перенесении таблицы на другой лист (страницу) слово “Таблица” и номер её указывают один раз справа над первой частью таблицы, над другими частями пишут слова “Продолжения табл.” и указывают номер таблицы, например: “Продолжение табл. 1.2”.

Таблицы необходимо подавать в работе непосредственно после текста, где они упомянуты впервые, или на следующей странице. Таблица должна размещаться вдоль страницы, или поперек с соответствующим поворотом её по часовой стрелке.

 Вертикальные колонки таблиц нумеруются в тех случаях, когда в тексте на них есть ссылка, а также при выполнении расчётов по данным, которые размещены в разных колонках. Названия колонок пишут с большой буквы.

В колонках таблиц не оставлять свободные места: если данные отсутствуют, следует ставить тире или помечать словом “нет”. Цифры в колонках таблиц проставляются таким образом, чтобы классы чисел по всей колонке находились точно один над другим. Классы чисел в таблице не разделяются точкой. Числовые величины в одной колонке должны иметь одинаковое количество десятичных знаков.

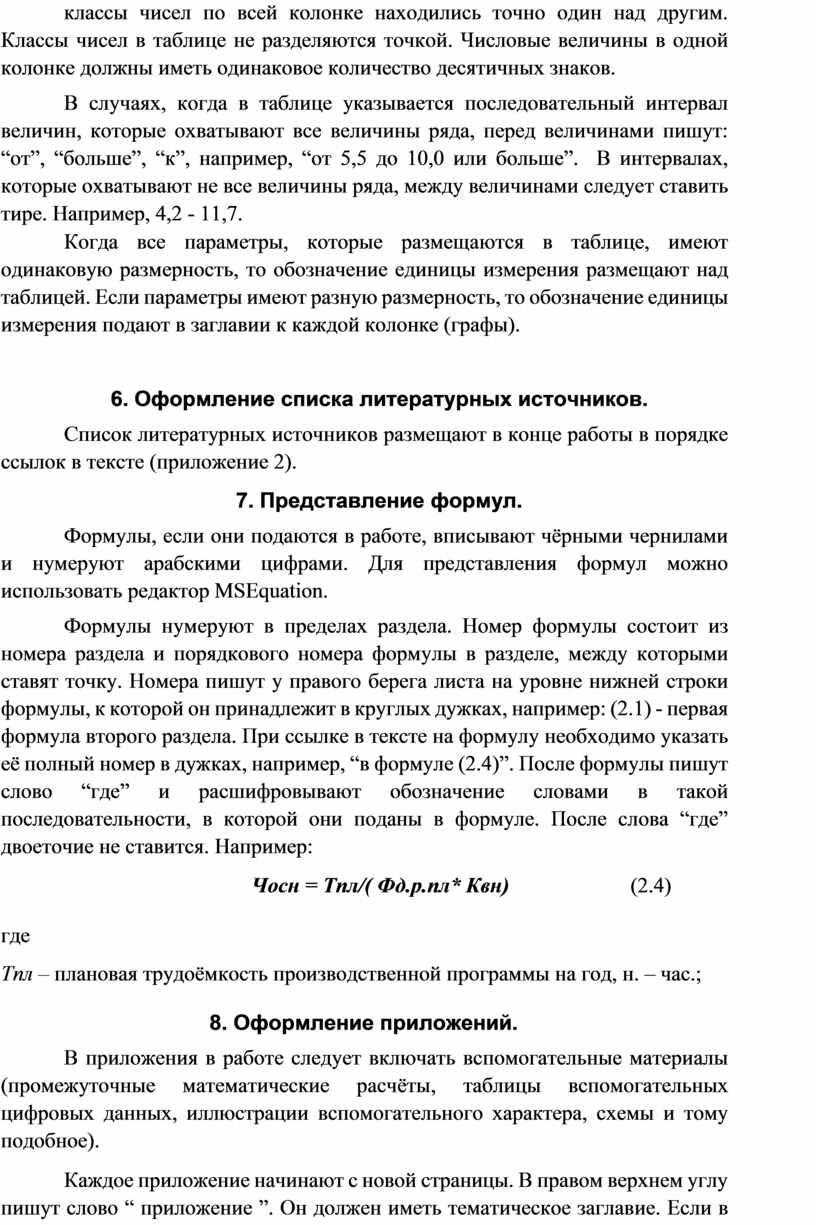

В случаях, когда в таблице указывается последовательный интервал величин, которые охватывают все величины ряда, перед величинами пишут: “от”, “больше”, “к”, например, “от 5,5 до 10,0 или больше”.  В интервалах, которые охватывают не все величины ряда, между величинами следует ставить тире. Например, 4,2 - 11,7.

Когда все параметры, которые размещаются в таблице, имеют одинаковую размерность, то обозначение единицы измерения размещают над таблицей. Если параметры имеют разную размерность, то обозначение единицы измерения подают в заглавии к каждой колонке (графы).

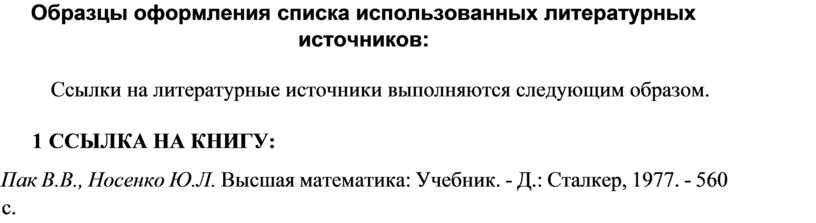

6.  Оформление списка литературных источников.

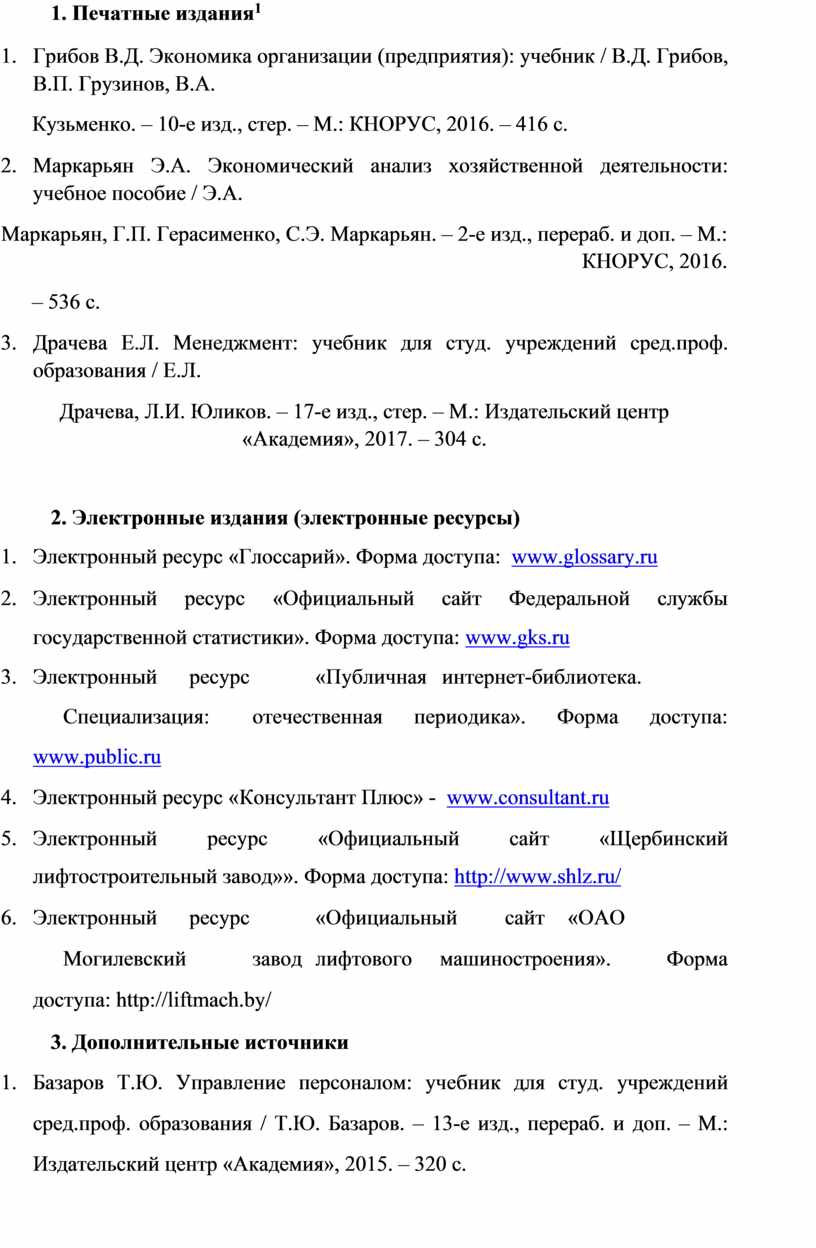

Список литературных источников размещают в конце работы в порядке ссылок в тексте (приложение 2).

7.  Представление формул.

Формулы, если они подаются в работе, вписывают чёрными чернилами и нумеруют арабскими цифрами. Для представления формул можно использовать редактор MSEquation.

Формулы нумеруют в пределах раздела. Номер формулы состоит из номера раздела и порядкового номера формулы в разделе, между которыми ставят точку. Номера пишут у правого берега листа на уровне нижней строки формулы, к которой он принадлежит в круглых дужках, например: (2.1) - первая формула второго раздела. При ссылке в тексте на формулу необходимо указать её полный номер в дужках, например, “в формуле (2.4)”. После формулы пишут слово “где” и расшифровывают обозначение словами в такой последовательности, в которой они поданы в формуле. После слова “где” двоеточие не ставится. Например:

                                                               Чосн = Тпл/( Фд.р.пл* Квн)                       (2.4)

где

Тпл – плановая трудоёмкость производственной программы на год, н. – час.;

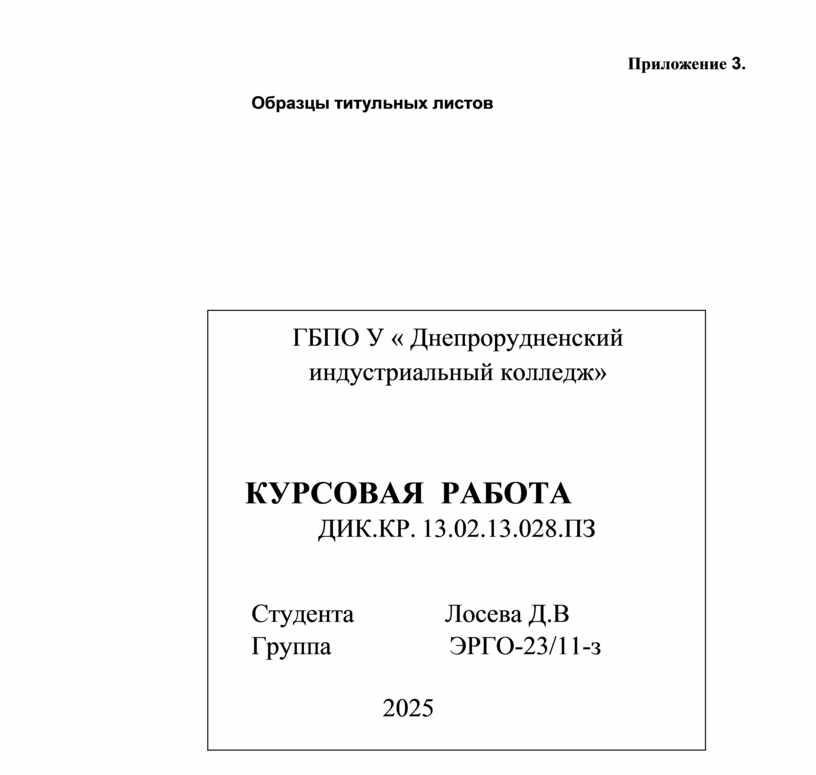

8. Оформление приложений.

В приложения в работе следует включать вспомогательные материалы (промежуточные математические расчёты, таблицы вспомогательных цифровых данных, иллюстрации вспомогательного характера, схемы и тому подобное).

Каждое приложение начинают с новой страницы. В правом верхнем углу пишут слово “ приложение ”. Он должен иметь тематическое заглавие. Если в работе есть два или больше добавлений, их последовательно нумеруют арабскими цифрами (без знака “№”). Например: “ приложение 1”.

Нумерация страниц в приложениях осуществляется в пределах одного приложения. Кроме того, на второй и последующих страницах приложения в верхнем углу справа нужно указать

“Продолжение приложения”. Ссылка на приложения в текстовой части работы является обязательной.           Обязательное условие высокого качества курсовой работы - её грамотность, чёткая логика изложения, правильность лингвостилистического оформления. Текст должен быть старательно выверенным автором после печати. Ответственность за достоверность числовых, фактических данных, записи цитат несёт автор исследования.

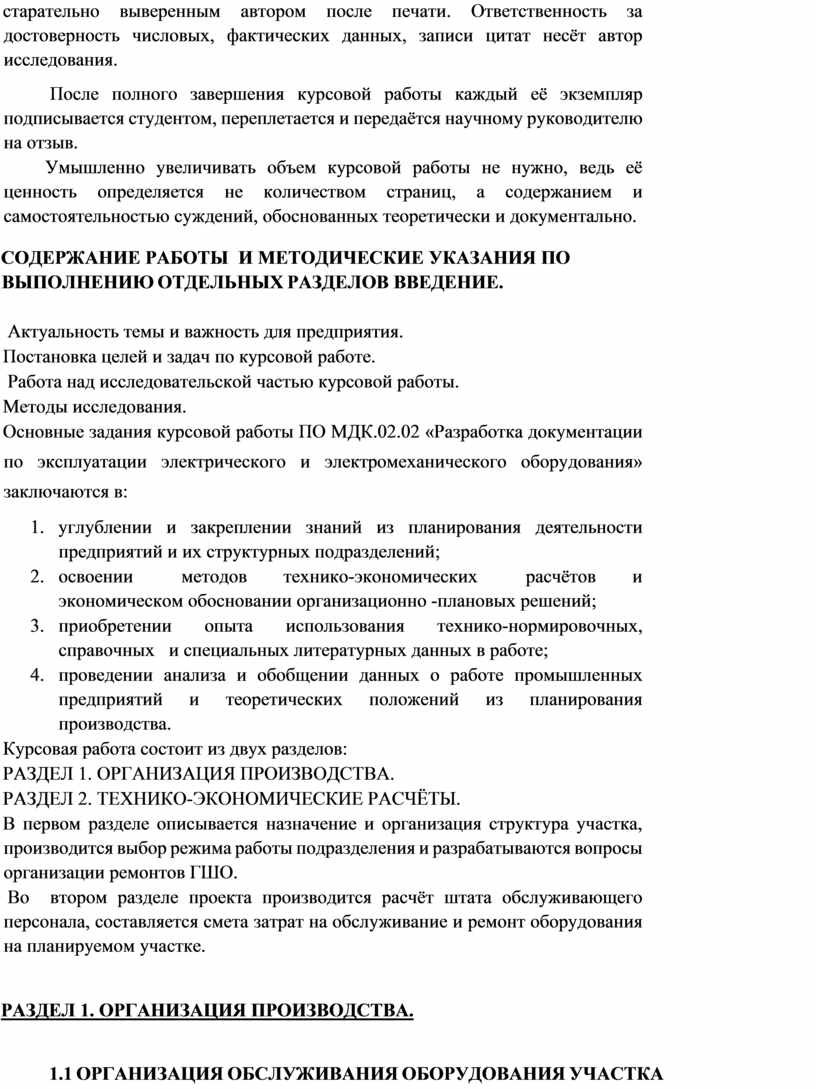

          После полного завершения курсовой работы каждый её экземпляр подписывается студентом, переплетается и передаётся научному руководителю на отзыв.

         Умышленно увеличивать объем курсовой работы не нужно, ведь её ценность определяется не количеством страниц, а содержанием и самостоятельностью суждений, обоснованных теоретически и документально.

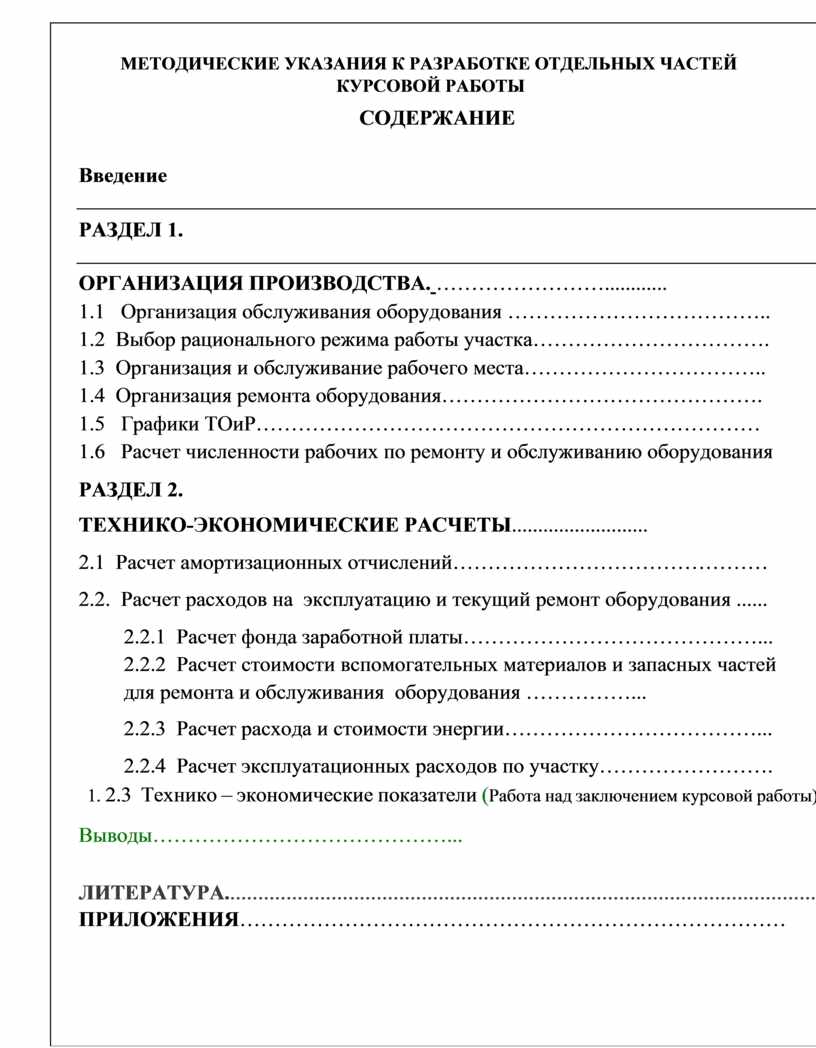

СОДЕРЖАНИЕ РАБОТЫ  И МЕТОДИЧЕСКИЕ УКАЗАНИЯ ПО ВЫПОЛНЕНИЮ ОТДЕЛЬНЫХ РАЗДЕЛОВ ВВЕДЕНИЕ.

 Актуальность темы и важность для предприятия.

Постановка целей и задач по курсовой работе.

 Работа над исследовательской частью курсовой работы.

Методы исследования.

Основные задания курсовой работы ПО МДК.02.02 «Разработка документации по эксплуатации электрического и электромеханического оборудования» заключаются в:

1.      углублении и закреплении знаний из планирования деятельности предприятий и их структурных подразделений;

2.      освоении    методов   технико-экономических    расчётов   и   экономическом обосновании организационно -плановых решений;

3.      приобретении   опыта   использования   технико-нормировочных,   справочных   и специальных литературных данных в работе;

4.      проведении   анализа   и   обобщении   данных   о   работе   промышленных предприятий и теоретических положений из планирования производства.

Курсовая работа состоит из двух разделов:

РАЗДЕЛ 1. ОРГАНИЗАЦИЯ ПРОИЗВОДСТВА.

РАЗДЕЛ 2. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ РАСЧЁТЫ.

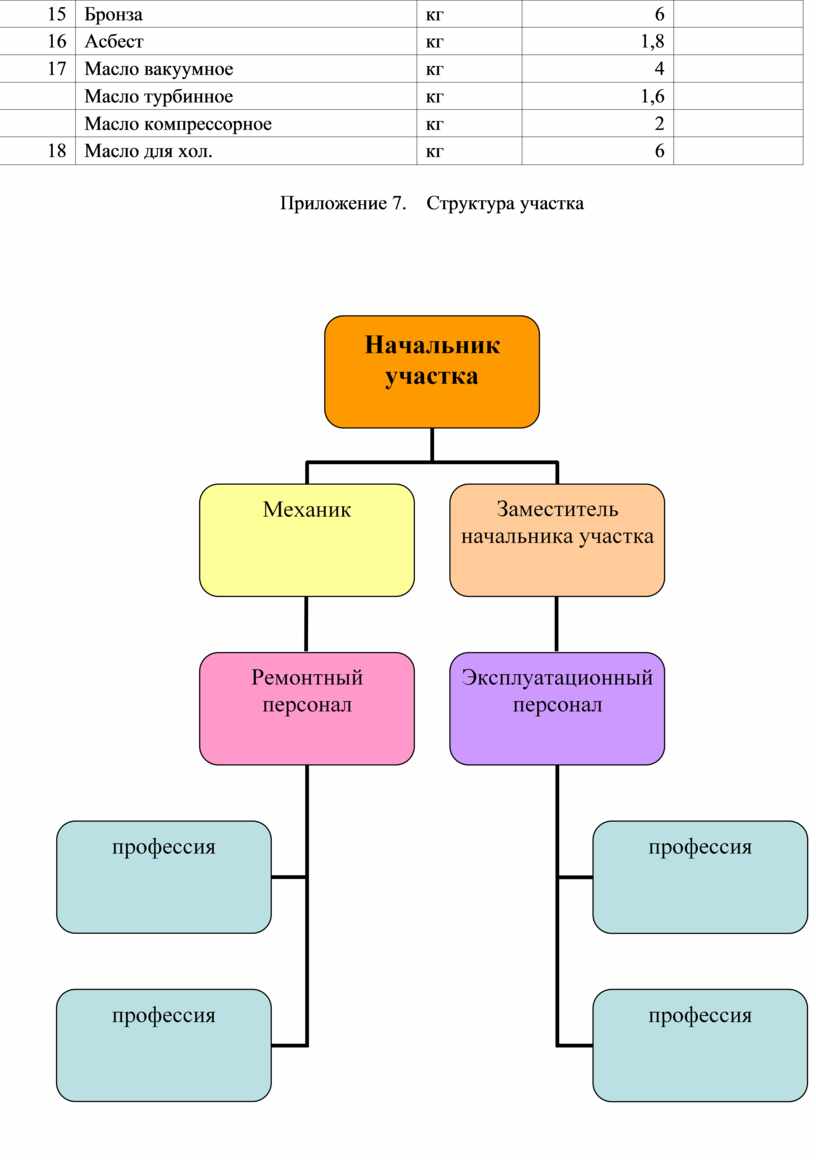

В первом разделе описывается назначение и организация структура участка, производится выбор режима работы подразделения и разрабатываются вопросы организации ремонтов ГШО.

 Во  втором разделе проекта производится расчёт штата обслуживающего персонала, составляется смета затрат на обслуживание и ремонт оборудования на планируемом участке.

РАЗДЕЛ 1. ОРГАНИЗАЦИЯ ПРОИЗВОДСТВА.

1.1 ОРГАНИЗАЦИЯ ОБСЛУЖИВАНИЯ ОБОРУДОВАНИЯ УЧАСТКА

Бесперебойная работа горного предприятия возможна лишь при наличии продуманной и чёткой организации обслуживания оборудования.

В курсовой работе необходимо:

-      описать назначение участка;

-      определить обязанности всех структурных звеньев и персонала по ремонту и обслуживанию оборудования участка.

Профессии рабочих, занятых на участках (в соответствии с типовыми штатами горного предприятия):

ГПП, ЦПП , очистной и проходческий участки – электрослесарь дежурный, электрослесарь по

ремонту оборудования,  сварщик

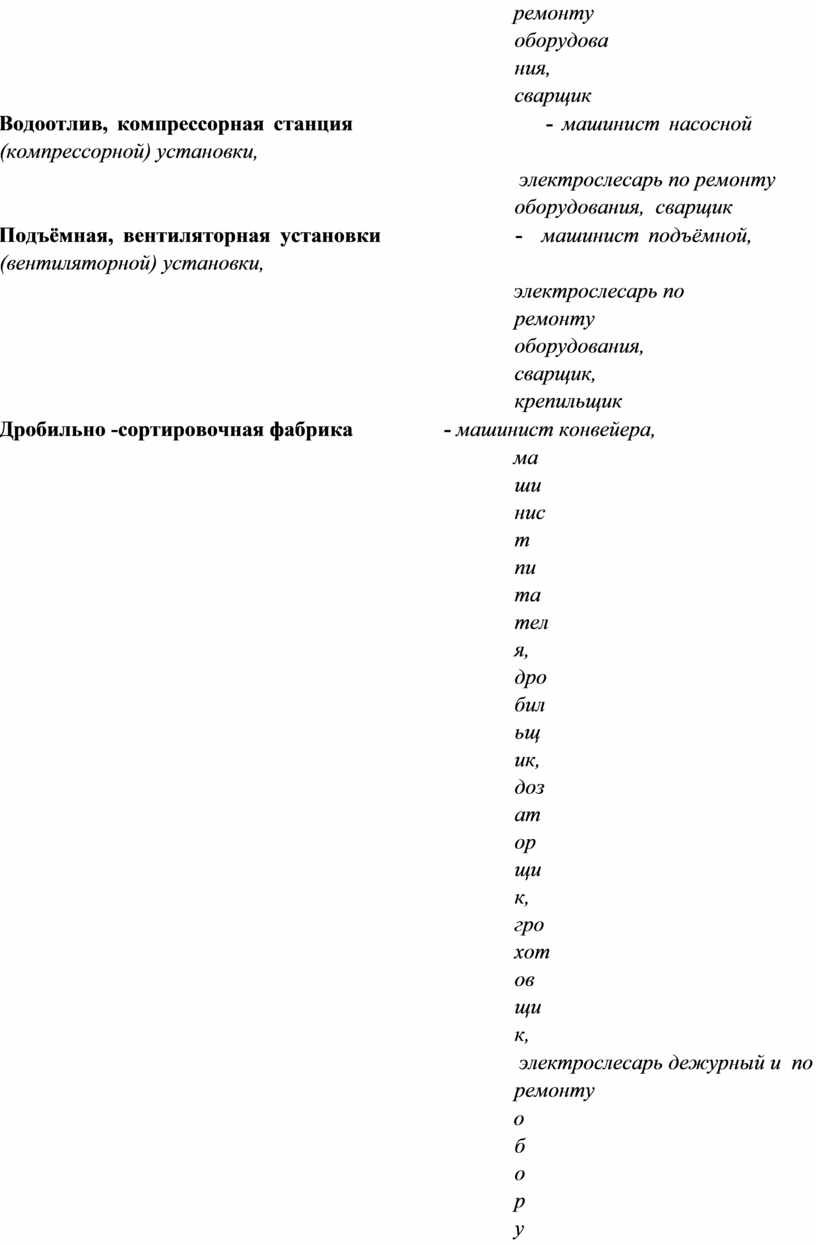

Водоотлив, компрессорная станция                     - машинист насосной (компрессорной) установки,

 электрослесарь по ремонту оборудования,  сварщик

Подъёмная, вентиляторная установки              -  машинист подъёмной, (вентиляторной) установки,

электрослесарь по ремонту оборудования,  сварщик, крепильщик

Дробильно -сортировочная фабрика                 - машинист конвейера,

машинист питателя, дробильщик, дозаторщик, грохотовщик,

 электрослесарь дежурный и  по ремонту

оборудования,  сварщик

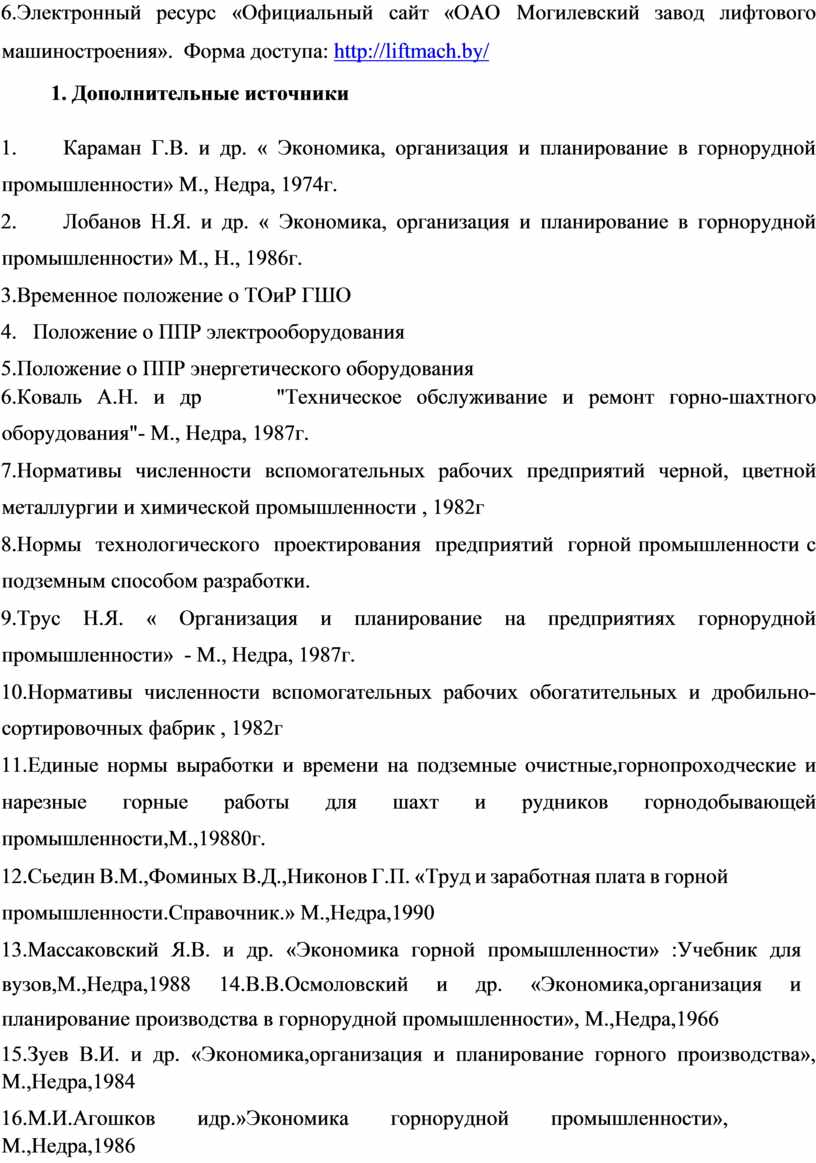

Литература:  [ 2 ], стр. 175 – 185, 192 – 203, [ 4 ], [ 7], [ 11 ]

1.2 ВЫБОР РАЦИОНАЛЬНОГО РЕЖИМА РАБОТЫ ЗАДАННОГО УЧАСТКА.

Организация ритмичной работы на всех стадиях технологического процесса в значительной степени зависит от принятого режима работы - годового и суточного. В данном разделе нужно:

-          привести сведения о режиме работы (годовом и суточном) и описать существующие режимы работы подразделений предприятия;

-          выбрать режим работы данного участка и ремонтной службы. Выбор необходимо обосновать; - разработать календарные графики выходов на работу ремонтного и дежурного персонала.

При составлении графиков должны быть учтены следующие данные:

-          тип графика, определяющийся числом бригад;

-          форма организации рабочей недели (прерывная или непрерывная) и длительность рабочего дня;

-          место применения графика (подстанция, участок и т.д) и название профессий рабочих;

-          день предоставления еженедельного отдыха; - чередование смен (прямое или обратное).

При этом графики выходов должны удовлетворять следующим требованиям:

-          продолжительность рабочего дня, недели, еженедельного и ежедневного отдыха должна отвечать требованиям КЗоТ;

-          чередование дней и смен работы, суточного времени, а также отдыха должны быть строго периодичны и последовательны.

-

Литература:  [ 1 ], стр. 87-96;  [ 2 ], стр. 212-217;   КЗоТ РФ

1.3 ОРГАНИЗАЦИЯ И ОБСЛУЖИВАНИЕ РАБОЧЕГО МЕСТА

В проекте под организацией и обслуживанием рабочего места следует наметить:

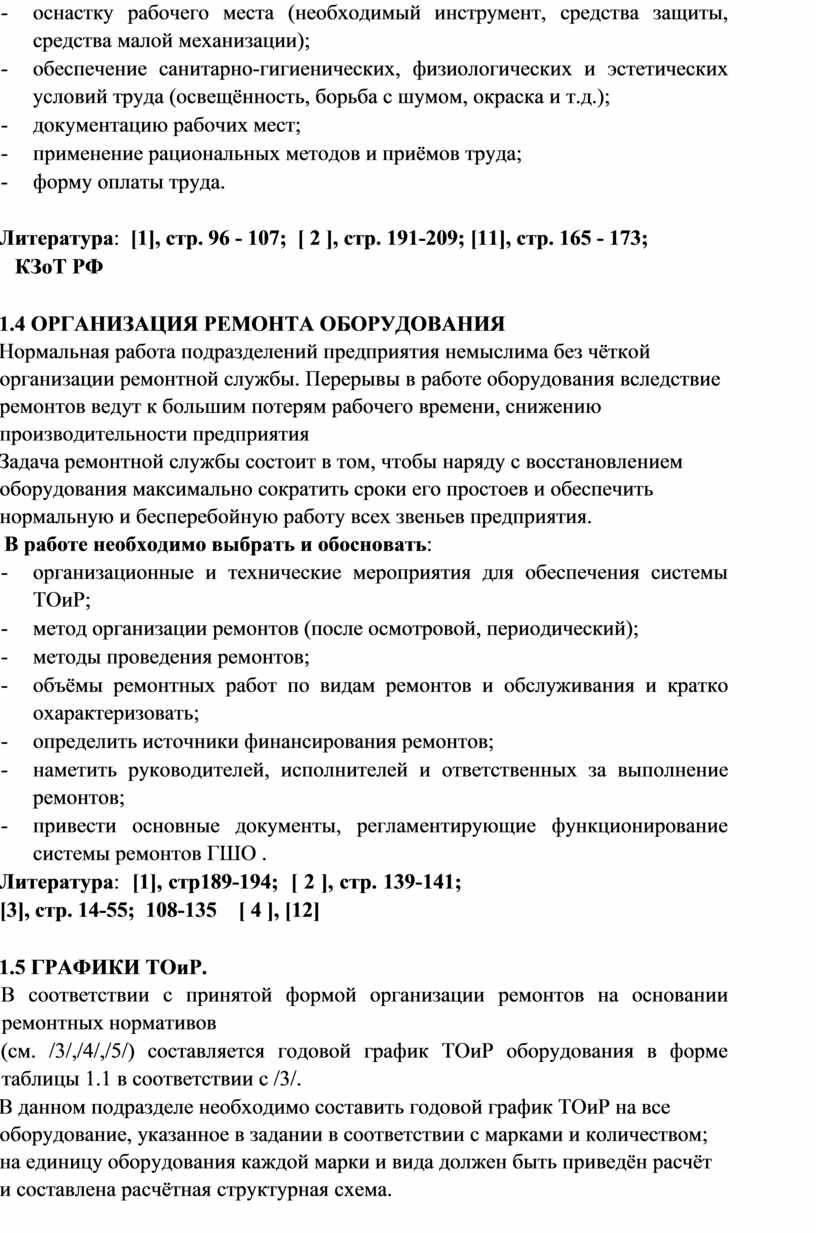

-          оснастку рабочего места (необходимый инструмент, средства защиты, средства малой механизации);

-          обеспечение санитарно-гигиенических, физиологических и эстетических условий труда (освещённость, борьба с шумом, окраска и т.д.);

-          документацию рабочих мест;

-          применение рациональных методов и приёмов труда;

-          форму оплаты труда.

Литература:  [1], стр. 96 - 107;  [ 2 ], стр. 191-209; [11], стр. 165 - 173;

   КЗоТ РФ

1.4 ОРГАНИЗАЦИЯ РЕМОНТА ОБОРУДОВАНИЯ

Нормальная работа подразделений предприятия немыслима без чёткой организации ремонтной службы. Перерывы в работе оборудования вследствие ремонтов ведут к большим потерям рабочего времени, снижению производительности предприятия

Задача ремонтной службы состоит в том, чтобы наряду с восстановлением оборудования максимально сократить сроки его простоев и обеспечить нормальную и бесперебойную работу всех звеньев предприятия.

 В работе необходимо выбрать и обосновать:

-          организационные и технические мероприятия для обеспечения системы ТОиР;

-          метод организации ремонтов (после осмотровой, периодический);

-          методы проведения ремонтов;

-          объёмы ремонтных работ по видам ремонтов и обслуживания и кратко охарактеризовать;

-          определить источники финансирования ремонтов;

-          наметить руководителей, исполнителей и ответственных за выполнение ремонтов;

-          привести основные документы, регламентирующие функционирование системы ремонтов ГШО .

Литература:  [1], стр189-194;  [ 2 ], стр. 139-141; [3], стр. 14-55;  108-135    [ 4 ], [12]

1.5 ГРАФИКИ ТОиР.

В соответствии с принятой формой организации ремонтов на основании ремонтных нормативов

(см. /3/,/4/,/5/) составляется годовой график ТОиР оборудования в форме таблицы 1.1 в соответствии с /3/.

В данном подразделе необходимо составить годовой график ТОиР на все оборудование, указанное в задании в соответствии с марками и количеством; на единицу оборудования каждой марки и вида должен быть приведён расчёт и составлена расчётная структурная схема.

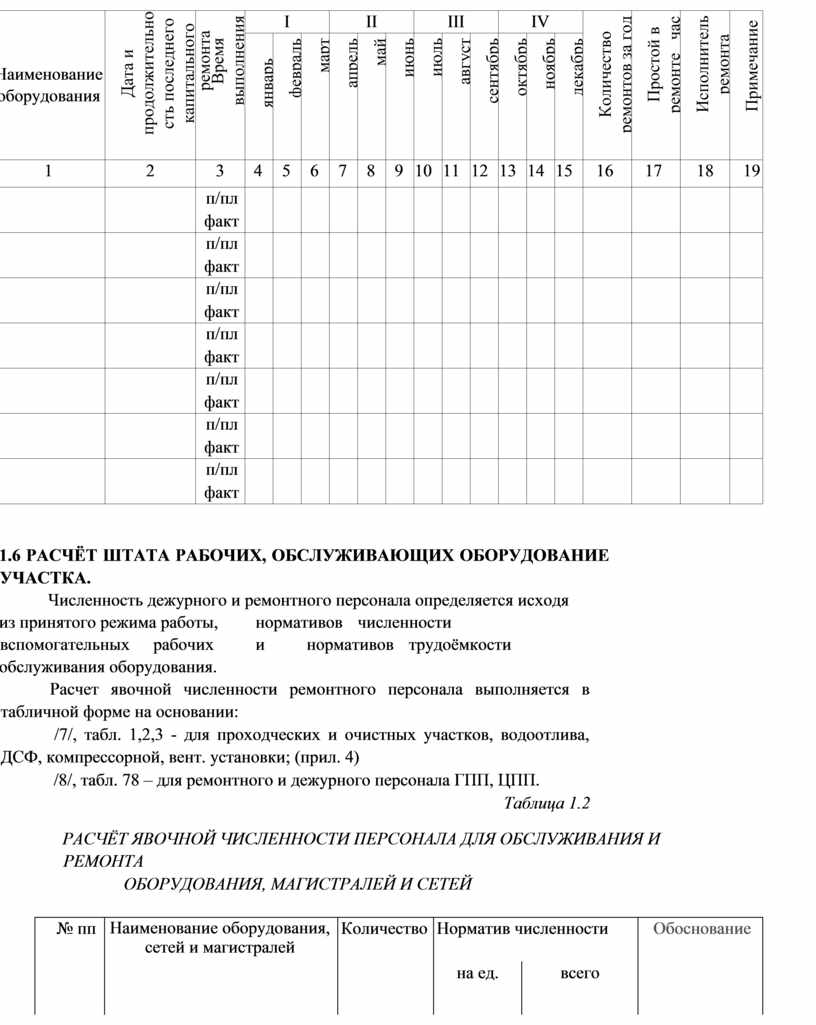

Таблица 1.1

ФОРМА ДЛЯ СОСТАВЛЕНИЯ ГРАФИКА ТОиР

Предприятие______________

Цех______________________

Годовой график ремонтов ПР оборудования на 2025г.

1.6 РАСЧЁТ ШТАТА РАБОЧИХ, ОБСЛУЖИВАЮЩИХ ОБОРУДОВАНИЕ УЧАСТКА.

Численность дежурного и ремонтного персонала определяется исходя из принятого режима работы,         нормативов   численности вспомогательных      рабочих          и нормативов   трудоёмкости обслуживания оборудования.

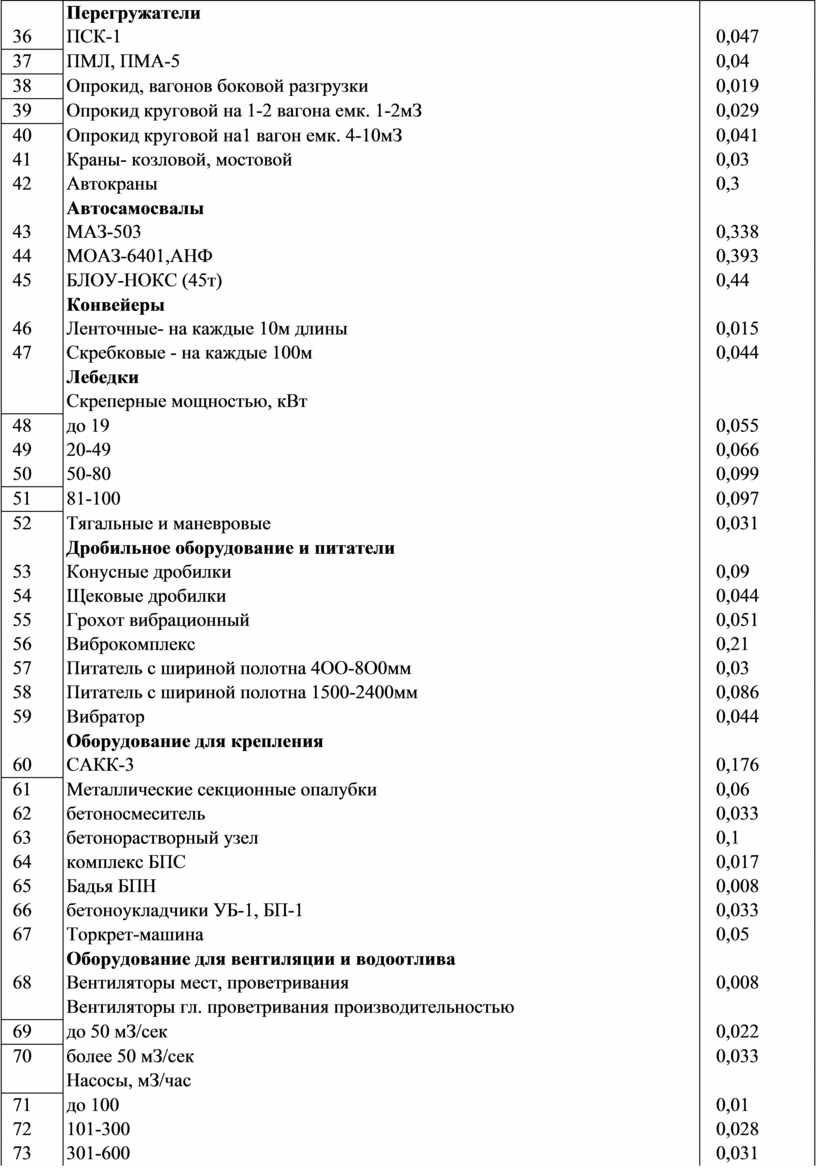

Расчет явочной численности ремонтного персонала выполняется в табличной форме на основании:

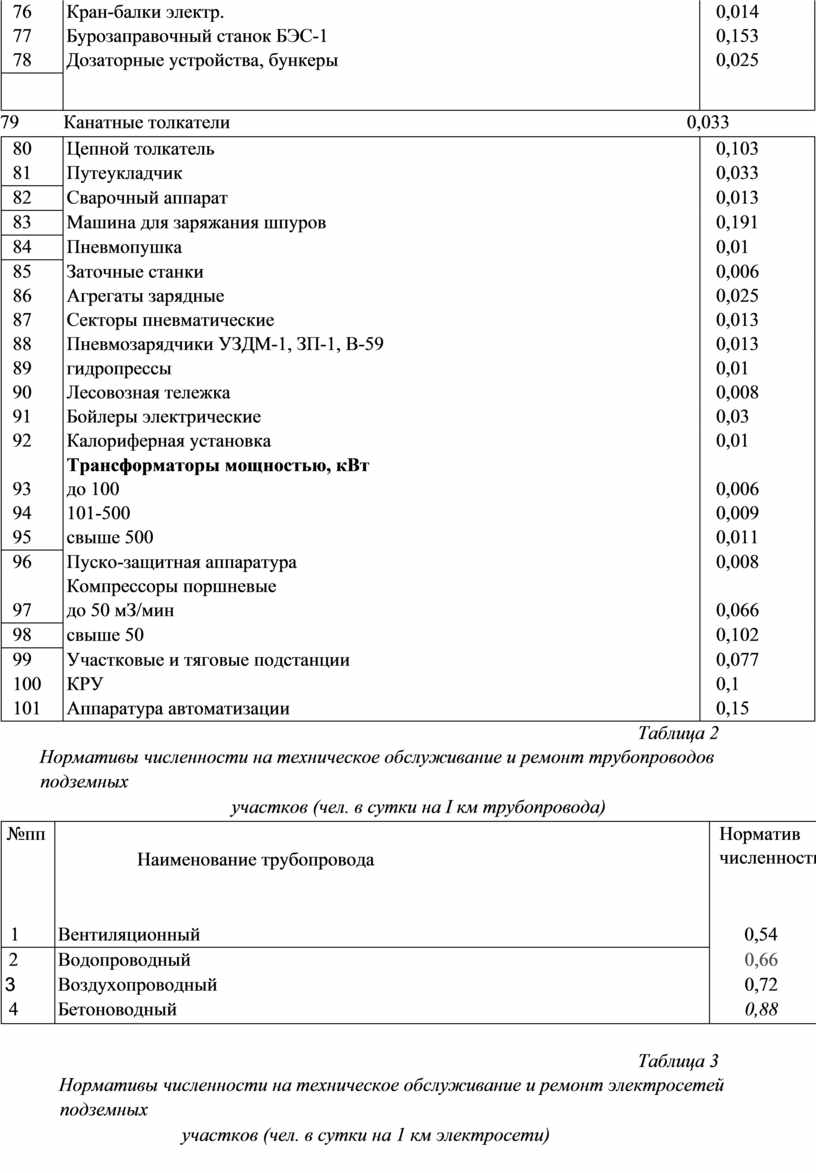

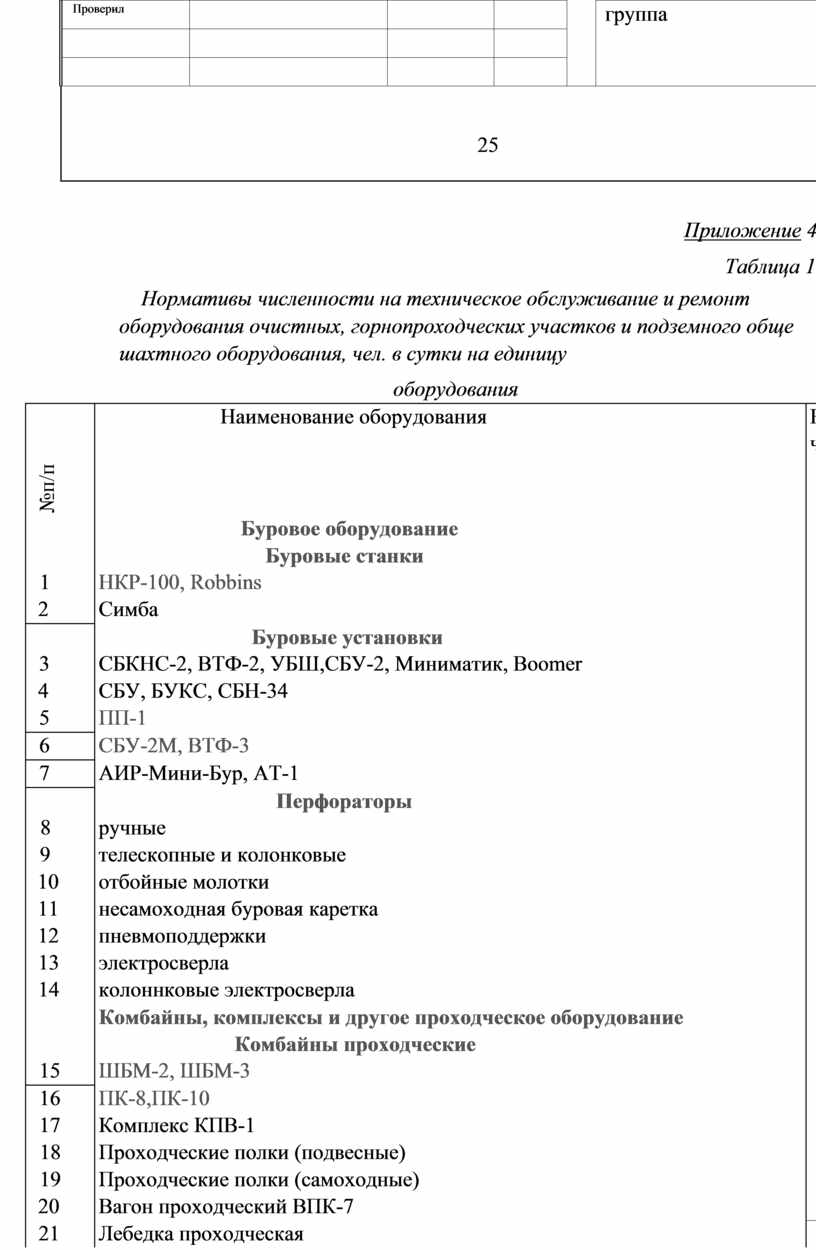

 /7/, табл. 1,2,3 - для проходческих и очистных участков, водоотлива, ДСФ, компрессорной, вент. установки; (прил. 4)

/8/, табл. 78 – для ремонтного и дежурного персонала ГПП, ЦПП.

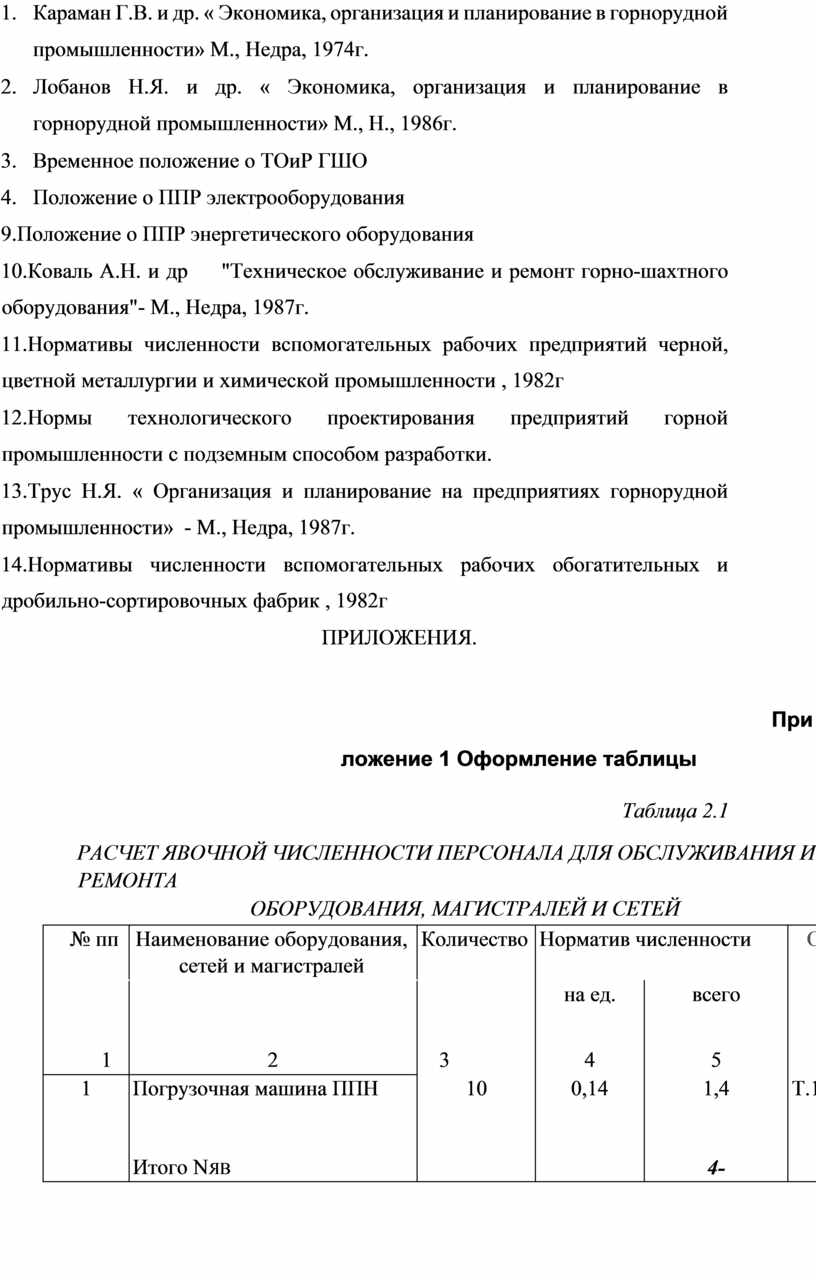

Таблица 1.2

РАСЧЁТ ЯВОЧНОЙ ЧИСЛЕННОСТИ ПЕРСОНАЛА ДЛЯ ОБСЛУЖИВАНИЯ И РЕМОНТА

ОБОРУДОВАНИЯ, МАГИСТРАЛЕЙ И СЕТЕЙ

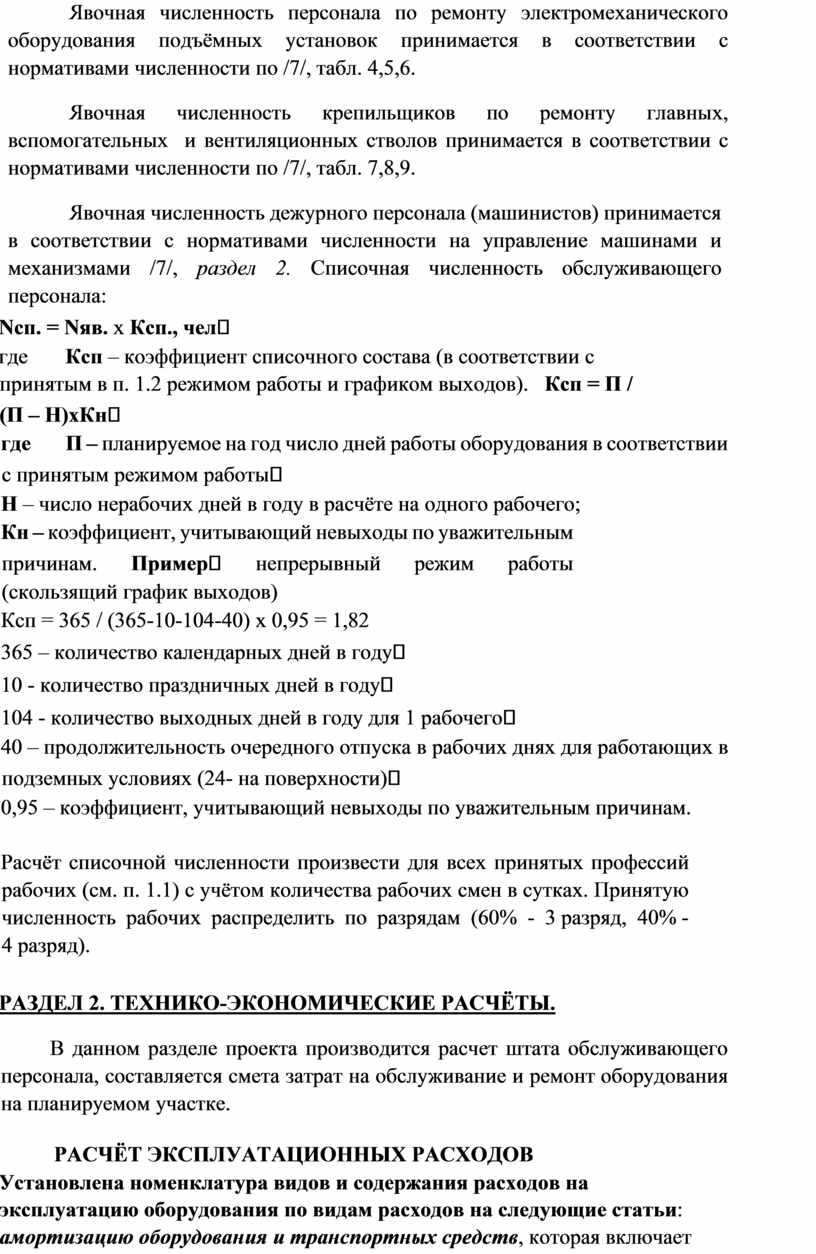

Явочная численность персонала по ремонту электромеханического оборудования подъёмных установок принимается в соответствии с нормативами численности по /7/, табл. 4,5,6.

Явочная численность крепильщиков по ремонту главных, вспомогательных  и вентиляционных стволов принимается в соответствии с нормативами численности по /7/, табл. 7,8,9.

Явочная численность дежурного персонала (машинистов) принимается в соответствии с нормативами численности на управление машинами и механизмами /7/, раздел 2. Списочная численность обслуживающего персонала:

Nсп. = Nяв. х Ксп., чел

где       Ксп – коэффициент списочного состава (в соответствии с принятым в п. 1.2 режимом работы и графиком выходов).   Ксп = П / (П – Н)хКн

где        П – планируемое на год число дней работы оборудования в соответствии с принятым режимом работы

Н – число нерабочих дней в году в расчёте на одного рабочего;

Кн – коэффициент, учитывающий невыходы по уважительным причинам. Пример непрерывный режим работы (скользящий график выходов)

Ксп = 365 / (365-10-104-40) х 0,95 = 1,82

365 – количество календарных дней в году

10 - количество праздничных дней в году

104 - количество выходных дней в году для 1 рабочего

40 – продолжительность очередного отпуска в рабочих днях для работающих в подземных условиях (24- на поверхности)

0,95 – коэффициент, учитывающий невыходы по уважительным причинам.

Расчёт списочной численности произвести для всех принятых профессий рабочих (см. п. 1.1) с учётом количества рабочих смен в сутках. Принятую численность  рабочих  распределить  по  разрядам  (60%  -  3 разряд,  40% - 4 разряд).

РАЗДЕЛ 2. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ РАСЧЁТЫ.

В данном разделе проекта производится расчет штата обслуживающего персонала, составляется смета затрат на обслуживание и ремонт оборудования на планируемом участке.

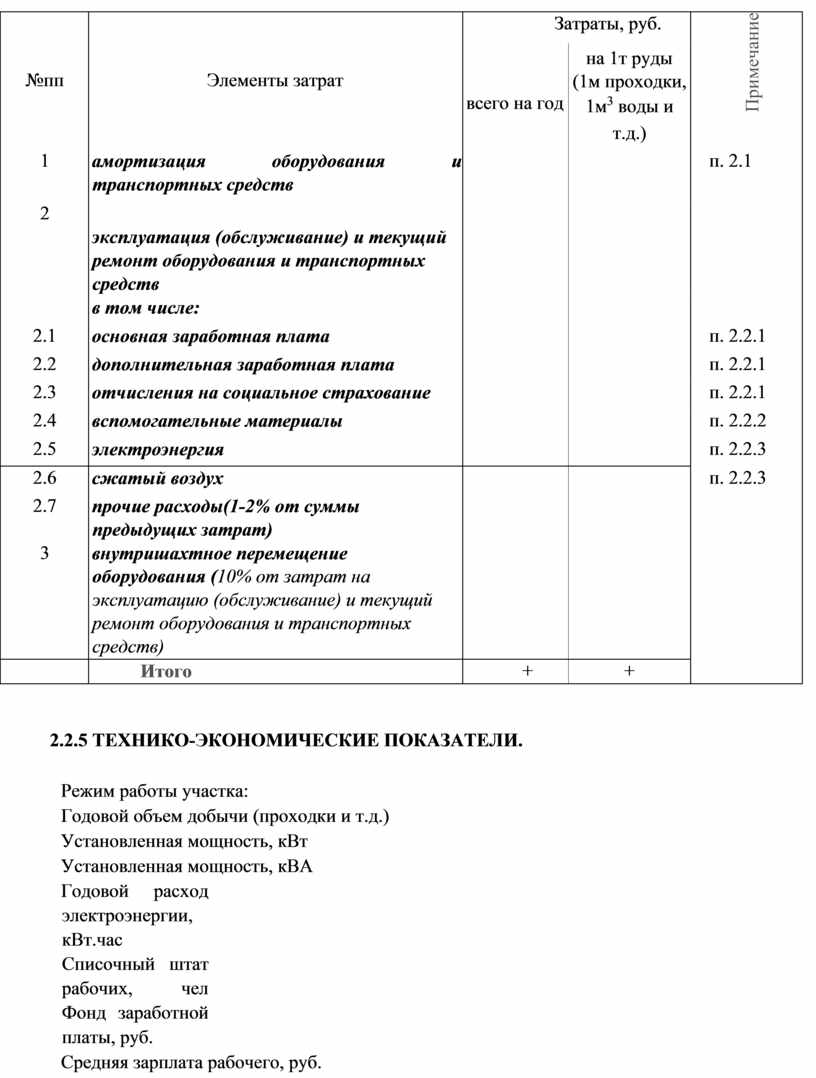

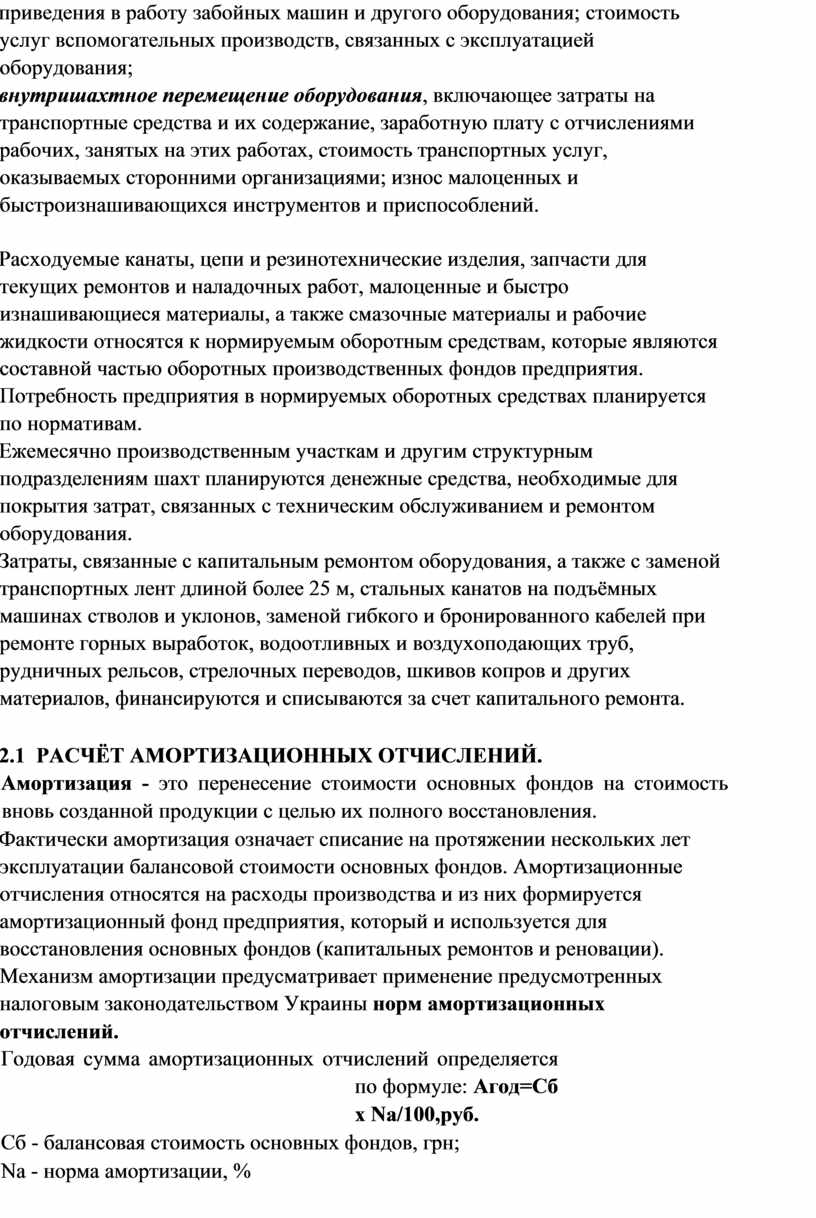

РАСЧЁТ ЭКСПЛУАТАЦИОННЫХ РАСХОДОВ

Установлена номенклатура видов и содержания расходов на эксплуатацию оборудования по видам расходов на следующие статьи: амортизацию оборудования и транспортных средств, которая включает амортизационные отчисления по действующим нормам производственного оборудования, транспортных средств и ценного инвентаря, включая и запасное оборудование, находящееся на складах баз управления  материально-технического  снабжения;

эксплуатацию (обслуживание) оборудования и текущий ремонт оборудования и транспортных средств, которая включает стоимость смазочных и обтирочных материалов, рабочей жидкости, прочих вспомогательных материалов, необходимых для содержания оборудования в рабочем состоянии; стоимость запчастей и других материалов используемых при текущем ремонте; основную и дополнительную заработную плату ремонтного и обслуживающего персонала и отчисления на социальное страхование, отчисления на социальное страхование, необходимых для приведения в работу забойных машин и другого оборудования; стоимость услуг вспомогательных производств, связанных с эксплуатацией оборудования;

внутришахтное перемещение оборудования, включающее затраты на транспортные средства и их содержание, заработную плату с отчислениями рабочих, занятых на этих работах, стоимость транспортных услуг, оказываемых сторонними организациями; износ малоценных и быстроизнашивающихся инструментов и приспособлений.

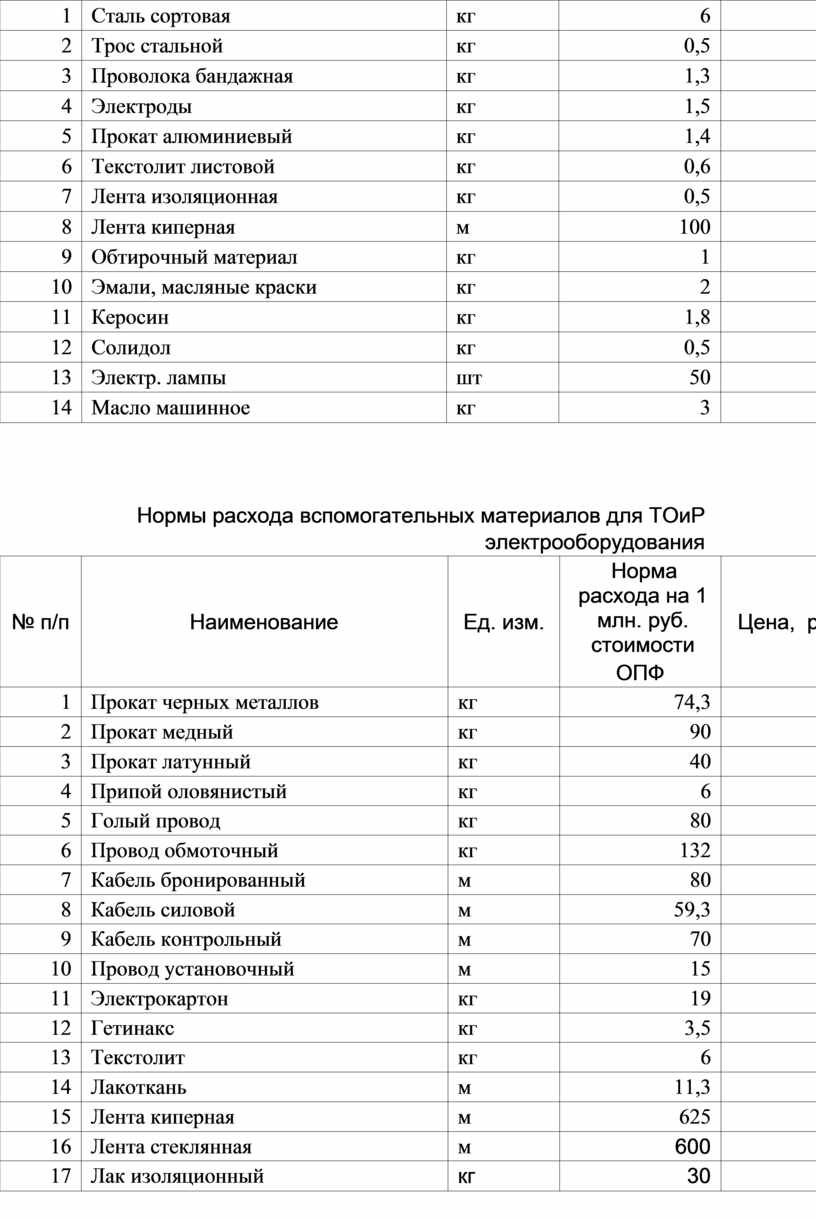

Расходуемые канаты, цепи и резинотехнические изделия, запчасти для текущих ремонтов и наладочных работ, малоценные и быстро изнашивающиеся материалы, а также смазочные материалы и рабочие жидкости относятся к нормируемым оборотным средствам, которые являются составной частью оборотных производственных фондов предприятия. Потребность предприятия в нормируемых оборотных средствах планируется по нормативам.

Ежемесячно производственным участкам и другим структурным подразделениям шахт планируются денежные средства, необходимые для покрытия затрат, связанных с техническим обслуживанием и ремонтом оборудования.

Затраты, связанные с капитальным ремонтом оборудования, а также с заменой транспортных лент длиной более 25 м, стальных канатов на подъёмных машинах стволов и уклонов, заменой гибкого и бронированного кабелей при ремонте горных выработок, водоотливных и воздухоподающих труб, рудничных рельсов, стрелочных переводов, шкивов копров и других материалов, финансируются и списываются за счет капитального ремонта.

2.1  РАСЧЁТ АМОРТИЗАЦИОННЫХ ОТЧИСЛЕНИЙ.

Амортизация - это перенесение стоимости основных фондов на стоимость вновь созданной продукции с целью их полного восстановления.

Фактически амортизация означает списание на протяжении нескольких лет эксплуатации балансовой стоимости основных фондов. Амортизационные отчисления относятся на расходы производства и из них формируется амортизационный фонд предприятия, который и используется для восстановления основных фондов (капитальных ремонтов и реновации). Механизм амортизации предусматривает применение предусмотренных  налоговым законодательством Украины норм амортизационных отчислений.

Годовая сумма амортизационных отчислений определяется по формуле: Агод=Сб х Na/100,руб.

Сб - балансовая стоимость основных фондов, грн;

Na - норма амортизации, %

Сб = Цопт +3д+3м, руб.;

Цопт - оптовая цена единицы основных фондов, руб. (по данным базового предприятия);  Зд - затраты на доставку (принять 5% от оптовой цены), руб.;  Зм - затраты на монтаж (принять 7% от оптовой цены), руб.

Затраты на монтаж учитываются только для тех наименований основных фондов, где  есть в этом необходимость.

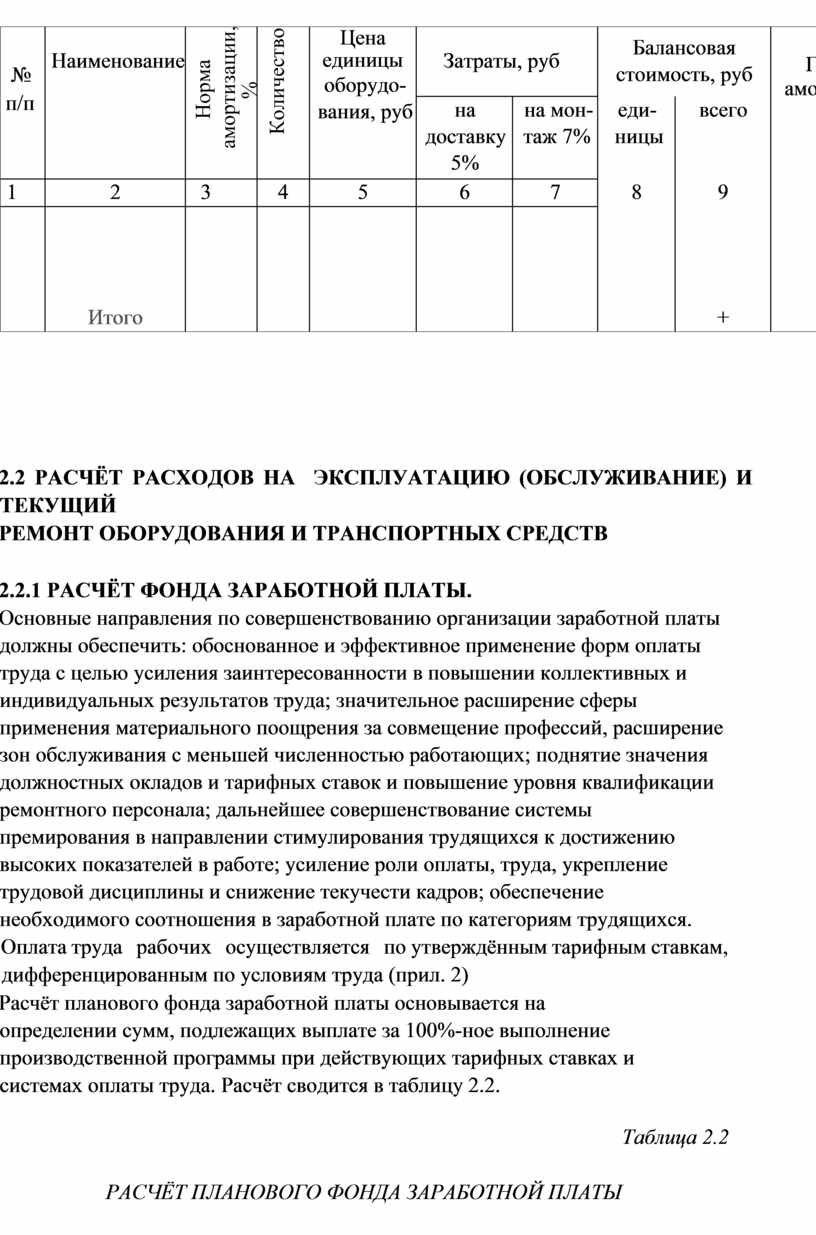

Расчёт производится в таблице № 2.1. При заполнении таблицы основные фонды выделить в отдельные группы.

Таблица 2.1

РАСЧЁТ АМОРТИЗАЦИОННЫХ ОТЧИСЛЕНИЙ.

2.2 РАСЧЁТ РАСХОДОВ НА  ЭКСПЛУАТАЦИЮ (ОБСЛУЖИВАНИЕ) И ТЕКУЩИЙ

РЕМОНТ ОБОРУДОВАНИЯ И ТРАНСПОРТНЫХ СРЕДСТВ

2.2.1 РАСЧЁТ ФОНДА ЗАРАБОТНОЙ ПЛАТЫ.

Основные направления по совершенствованию организации заработной платы должны обеспечить: обоснованное и эффективное применение форм оплаты труда с целью усиления заинтересованности в повышении коллективных и индивидуальных результатов труда; значительное расширение сферы применения материального поощрения за совмещение профессий, расширение зон обслуживания с меньшей численностью работающих; поднятие значения должностных окладов и тарифных ставок и повышение уровня квалификации ремонтного персонала; дальнейшее совершенствование системы премирования в направлении стимулирования трудящихся к достижению высоких показателей в работе; усиление роли оплаты, труда, укрепление трудовой дисциплины и снижение текучести кадров; обеспечение необходимого соотношения в заработной плате по категориям трудящихся.

Оплата труда   рабочих   осуществляется   по утверждённым тарифным ставкам, дифференцированным по условиям труда (прил. 2)

Расчёт планового фонда заработной платы основывается на определении сумм, подлежащих выплате за 100%-ное выполнение производственной программы при действующих тарифных ставках и системах оплаты труда. Расчёт сводится в таблицу 2.2.

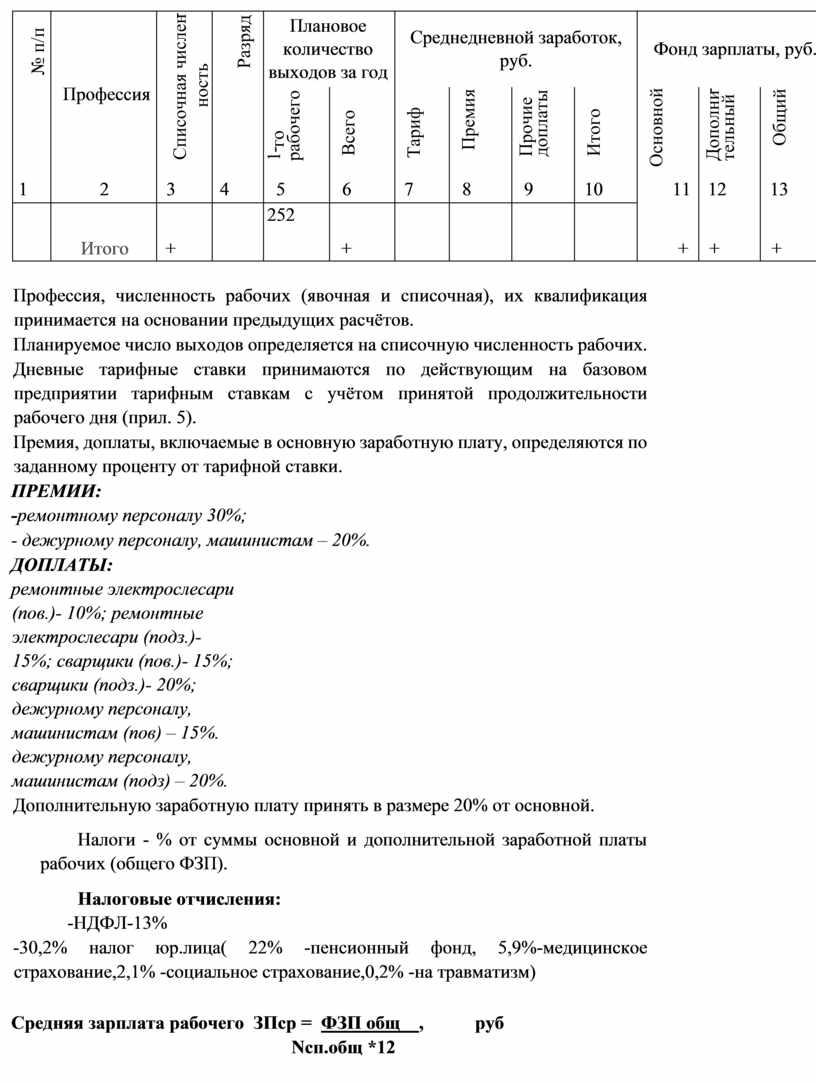

Таблица 2.2

РАСЧЁТ ПЛАНОВОГО ФОНДА ЗАРАБОТНОЙ ПЛАТЫ

Профессия, численность рабочих (явочная и списочная), их квалификация принимается на основании предыдущих расчётов.

Планируемое число выходов определяется на списочную численность рабочих.

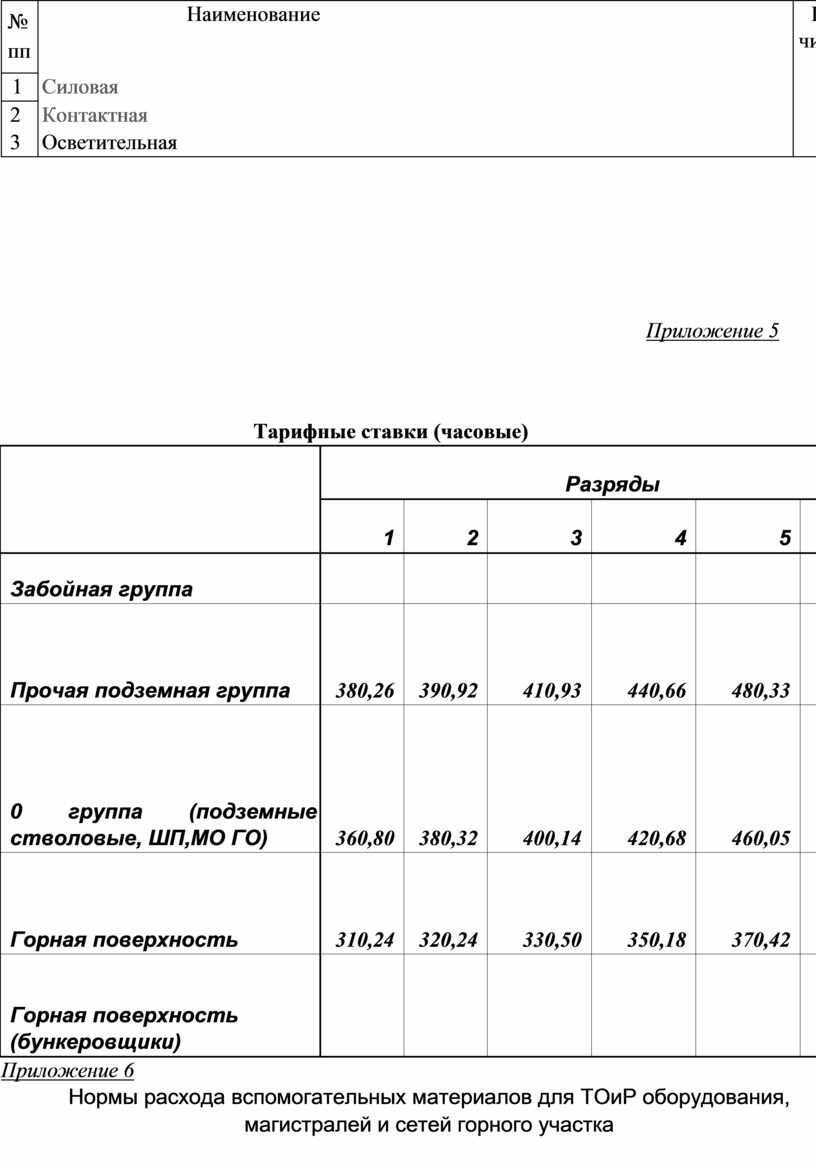

Дневные тарифные ставки принимаются по действующим на базовом предприятии тарифным ставкам с учётом принятой продолжительности рабочего дня (прил. 5).

Премия, доплаты, включаемые в основную заработную плату, определяются по заданному проценту от тарифной ставки.

ПРЕМИИ:

-ремонтному персоналу 30%;

- дежурному персоналу, машинистам – 20%.

ДОПЛАТЫ:

ремонтные электрослесари (пов.)- 10%; ремонтные электрослесари (подз.)- 15%; сварщики (пов.)- 15%; сварщики (подз.)- 20%; дежурному персоналу, машинистам (пов) – 15%. дежурному персоналу, машинистам (подз) – 20%.

Дополнительную заработную плату принять в размере 20% от основной.

Налоги - % от суммы основной и дополнительной заработной платы рабочих (общего ФЗП).

Налоговые отчисления:

-НДФЛ-13%

-30,2% налог юр.лица( 22% -пенсионный фонд, 5,9%-медицинское страхование,2,1% -социальное страхование,0,2% -на травматизм)

Средняя зарплата рабочего  ЗПср =  ФЗП общ    ,           руб

      Nсп.общ *12

2.2.2  РАСЧЕТ ЗАТРАТ ПО ВСПОМОГАТЕЛЬНЫМ МАТЕРИАЛАМ И ЗАПАСНЫМ ЧАСТЯМ

В стоимость вспомогательных материалов включают все виды материалов, расходуемых в течение года на эксплуатационные нужды проектируемого участка.

Расход материалов на ремонтно -эксплуатационные нужды зависит от технического состояния оборудования, уровня организации эксплуатации и ремонта, наличия и состояния ремонтных факторов.

Годовая потребность в материалах определяется в зависимости от нормативов расхода материалов (прил.6).

Годовая потребность в покупных запасных частях в стоимостном выражении определяется в размере 3-5% от стоимости оборудования (табл.№2.1 ,графа9).

Расчёт расхода и стоимости вспомогательных материалов выполняется в таблице 2.3.

Таблица 2.3

РАСЧЁТ ЗАТРАТ ПО ВСПОМОГАТЕЛЬНЫМ МАТЕРИАЛАМ

 И ЗАПАСНЫМ ЧАСТЯМ

(для ГПП, ЦПП, электрооборудования остальных подразделений)

Таблица 2.3

РАСЧЁТ ЗАТРАТ ПО ВСПОМОГАТЕЛЬНЫМ МАТЕРИАЛАМ

 И ЗАПАСНЫМ ЧАСТЯМ (для остальных цехов)

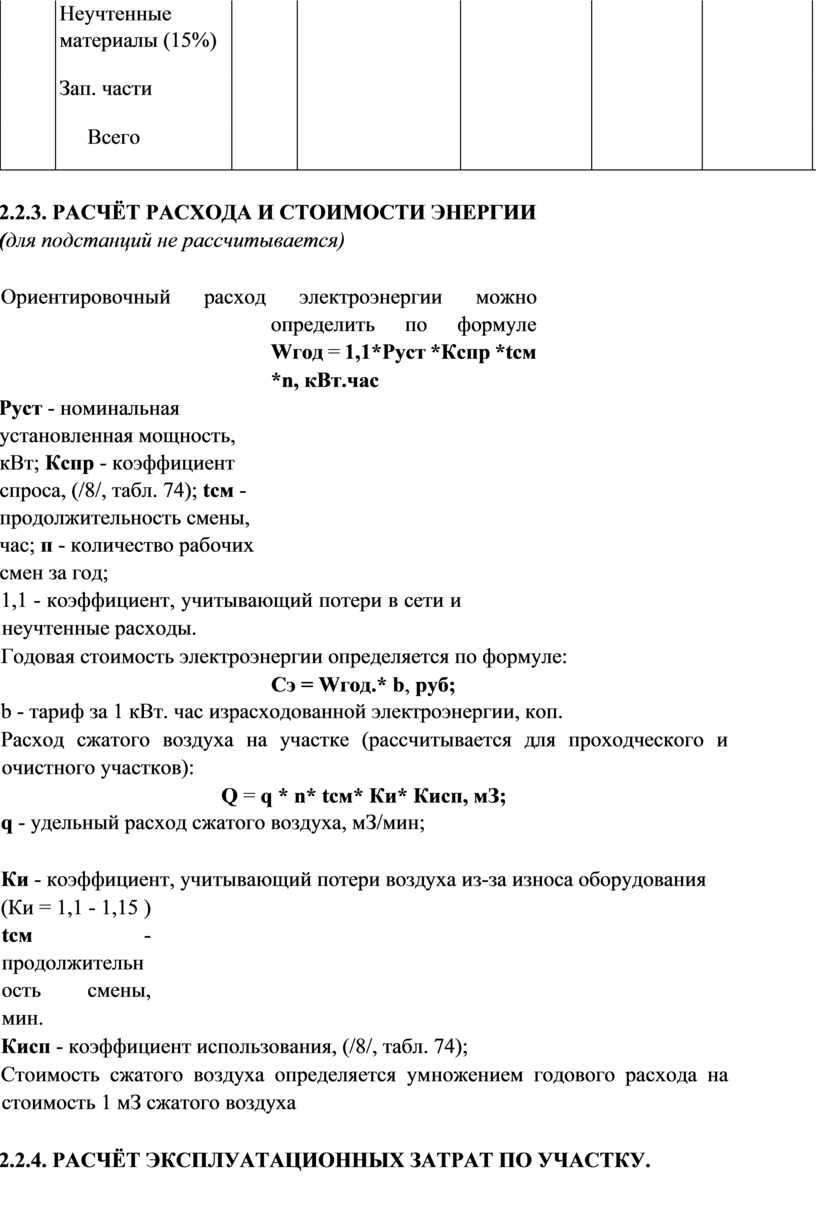

2.2.3. РАСЧЁТ РАСХОДА И СТОИМОСТИ ЭНЕРГИИ

(для подстанций не рассчитывается)

Ориентировочный расход электроэнергии можно определить по формуле Wгод = 1,1*Руст *Кспр *tcм *n, кВт.час

Руст - номинальная установленная мощность, кВт; Кспр - коэффициент спроса, (/8/, табл. 74); tcм - продолжительность смены, час; п - количество рабочих смен за год;

1,1 - коэффициент, учитывающий потери в сети и неучтенные расходы.

Годовая стоимость электроэнергии определяется по формуле:

Сэ = Wгод.* b, руб;

b - тариф за 1 кВт. час израсходованной электроэнергии, коп.

Расход сжатого воздуха на участке (рассчитывается для проходческого и очистного участков):

Q = q * n* tcм* Ки* Кисп, мЗ;

q - удельный расход сжатого воздуха, мЗ/мин;

Ки - коэффициент, учитывающий потери воздуха из-за износа оборудования

(Ки = 1,1 - 1,15 ) tcм - продолжительность смены, мин.

Кисп - коэффициент использования, (/8/, табл. 74);

Стоимость сжатого воздуха определяется умножением годового расхода на стоимость 1 мЗ сжатого воздуха

2.2.4. РАСЧЁТ ЭКСПЛУАТАЦИОННЫХ ЗАТРАТ ПО УЧАСТКУ.

Расходы на эксплуатационно -ремонтные нужды по участку сводятся в смету затрат и определяется себестоимость 1т руды (1м проходки, 1м³ воды и т.д.) по затратам на ремонт и обслуживание оборудования.

Таблица 2.4

                               СМЕТА РАСХОДОВ НА ЭКСПЛУАТАЦИЮ ОБОРУДОВАНИЯ

2.2.5 ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ.

Режим работы участка:

Годовой объем добычи (проходки и т.д.)

Установленная мощность, кВт

Установленная мощность, кВА

Годовой расход электроэнергии, кВт.час  Списочный штат рабочих, чел  Фонд заработной платы, руб.

Средняя зарплата рабочего, руб.

Эксплуатационные затраты по участку, руб.  Затраты на 1т (1м, 1м³ воды)

Рекомендуемые источники:

1. Печатные издания¹

1.      Грибов В.Д. Экономика организации (предприятия): учебник / В.Д. Грибов, В.П. Грузинов, В.А.

Кузьменко. – 10-е изд., стер. – М.: КНОРУС, 2016. – 416 с.

2.      Маркарьян Э.А. Экономический анализ хозяйственной деятельности: учебное пособие / Э.А.

Маркарьян, Г.П. Герасименко, С.Э. Маркарьян. – 2-е изд., перераб. и доп. – М.: КНОРУС, 2016.

– 536 с.

3.      Драчева Е.Л. Менеджмент: учебник для студ. учреждений сред.проф. образования / Е.Л.

Драчева, Л.И. Юликов. – 17-е изд., стер. – М.: Издательский центр «Академия», 2017. – 304 с.

2. Электронные издания (электронные ресурсы)

1.      Электронный ресурс «Глоссарий». Форма доступа:  www.glossary.ru

2.      Электронный ресурс «Официальный сайт Федеральной службы государственной статистики». Форма доступа: www.gks.ru

3.      Электронный      ресурс            «Публичная   интернет-библиотека.          Специализация:       отечественная периодика». Форма доступа: www.public.ru

4.      Электронный ресурс «Консультант Плюс» -  www.consultant.ru

5.      Электронный ресурс «Официальный сайт «Щербинский лифтостроительный завод»». Форма доступа: http://www.shlz.ru/

6.      Электронный      ресурс            «Официальный         сайт    «ОАО Могилевский       завод   лифтового машиностроения».  Форма доступа: http://liftmach.by/

3. Дополнительные источники

1.      Базаров Т.Ю. Управление персоналом: учебник для студ. учреждений сред.проф. образования / Т.Ю. Базаров. – 13-е изд., перераб. и доп. – М.: Издательский центр «Академия», 2015. – 320 с.

2.      Драчева Е.Л. Менеджмент: учебник для студ. учреждений сред.проф. образования / Е.Л.

Драчева, Л.И. Юликов. – 17-е изд., стер. – М.: Издательский центр «Академия», 2017. – 304 с.

3.      Мурахтанова Н.М. Маркетинг: учеб.для студ. учреждений сред. проф. образования / Н.М. Мурахтанова, Е.И. Еремина. – 9-е изд., стер. – М.: Издательский центр «Академия», 2013. – 304 с.

4.      Чечевицына Л.Н. Анализ финансово-хозяйственной деятельности: учебник / Л.Н. Чечевицына, К.В. Чечевицын. – изд. 6-е, перераб. – Ростов н/Д: Феникс, 2013. – 368 с.

5.      Караман Г.В. и др. « Экономика, организация и планирование в горнорудной промышленности» М., Недра, 1974г.

6.      Лобанов Н.Я. и др. « Экономика, организация и планирование в горнорудной промышленности» М., Н., 1986г.

7.      Временное положение о ТОиР ГШО

8.      Положение о ППР электрооборудования

9.Положение о ППР энергетического оборудования

10.Коваль А.Н. и др     "Техническое обслуживание и ремонт горно-шахтного оборудования"- М., Недра, 1987г.

11.Нормативы численности вспомогательных рабочих предприятий черной, цветной металлургии и химической промышленности , 1982г

12.Нормы  технологического  проектирования  предприятий  горной промышленности с подземным способом разработки.

13.Трус Н.Я. « Организация и планирование на предприятиях горнорудной промышленности»  - М., Недра, 1987г.

14.Нормативы численности вспомогательных рабочих обогатительных и дробильно-сортировочных фабрик , 1982г

ПРИЛОЖЕНИЯ.

Приложение 1 Оформление таблицы

Таблица 2.1

РАСЧЕТ ЯВОЧНОЙ ЧИСЛЕННОСТИ ПЕРСОНАЛА ДЛЯ ОБСЛУЖИВАНИЯ И РЕМОНТА

                                               ОБОРУДОВАНИЯ, МАГИСТРАЛЕЙ И СЕТЕЙ

Приложение 2.

Образцы оформления списка использованных литературных источников:

          Ссылки на литературные источники выполняются следующим образом.

1 ССЫЛКА НА КНИГУ:

Пак В.В., Носенко Ю.Л. Высшая математика: Учебник. - Д.: Сталкер, 1977. - 560 с.

Приложение 3.

Образцы титульных листов

Приложение 4

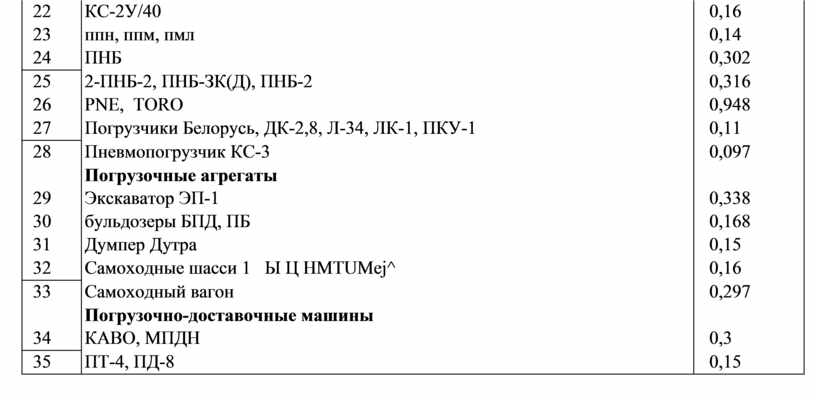

Таблица 1

Нормативы численности на техническое обслуживание и ремонт оборудования очистных, горнопроходческих участков и подземного обще шахтного оборудования, чел. в сутки на единицу

оборудования

79         Канатные толкатели                                                                                                     0,033

Таблица 2

Нормативы численности на техническое обслуживание и ремонт трубопроводов подземных

участков (чел. в сутки на I км трубопровода)

Таблица 3

Нормативы численности на техническое обслуживание и ремонт электросетей подземных

участков (чел. в сутки на 1 км электросети)

Приложение 5

Тарифные ставки (часовые)

Приложение 6

Нормы расхода вспомогательных материалов для ТОиР оборудования, магистралей и сетей горного участка

Нормы расхода вспомогательных материалов для ТОиР электрооборудования

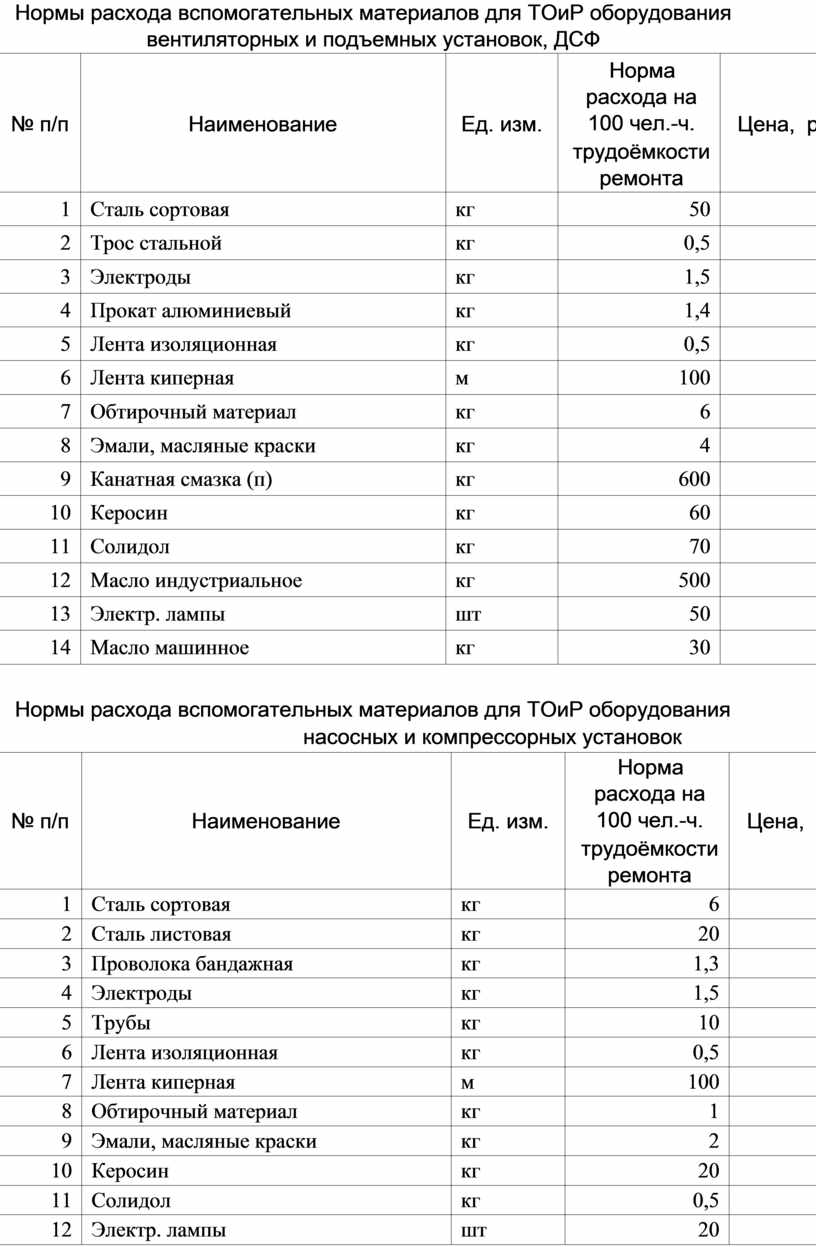

Нормы расхода вспомогательных материалов для ТОиР оборудования вентиляторных и подъемных установок, ДСФ

Нормы расхода вспомогательных материалов для ТОиР оборудования насосных и компрессорных установок

Приложение 7.    Структура участка

Задание на КУРСОВУЮ РАБОТУ ПО МДК.02.02 «Разработка документации по эксплуатации электрического и электромеханического оборудования»

специальности         13.02.13 «Эксплуатация и            обслуживание

электрического и электромеханического оборудования(по отраслям)"

ГБ ПО У «Днепрорудненский индустриальный колледж»

                                           Студенту    .   2      курса. группы ЭРГО-24-11-2-з

ФИО.:

ТЕМА: ОРГАНИЗАЦИЯ И ПЛАНИРОВАНИЕ РАБОТЫ ГЛАВНОЙ ВЕНТИЛЯТОРНОЙ УСТАНОВКИ.

                                                                                               Исходные   данные:

Смотри приложение

Курсовая работа на указаную тему выполняется студентом колледжа в следующем обьеме:

Пояснительная записка.

ВВЕДЕНИЕ. (Постановка целей и задач по курсовой работе. Работа над исследовательской частью курсовой работы)

РАЗДЕЛ 1. ОРГАНИЗАЦИЯ ПРОИЗВОДСТВА. ……………………............

         1.1   Организация обслуживания оборудования ………………………………..

1.2 Выбор рационального режима работы участка…………………………….

1.3 Организация и обслуживание рабочего места……………………………..

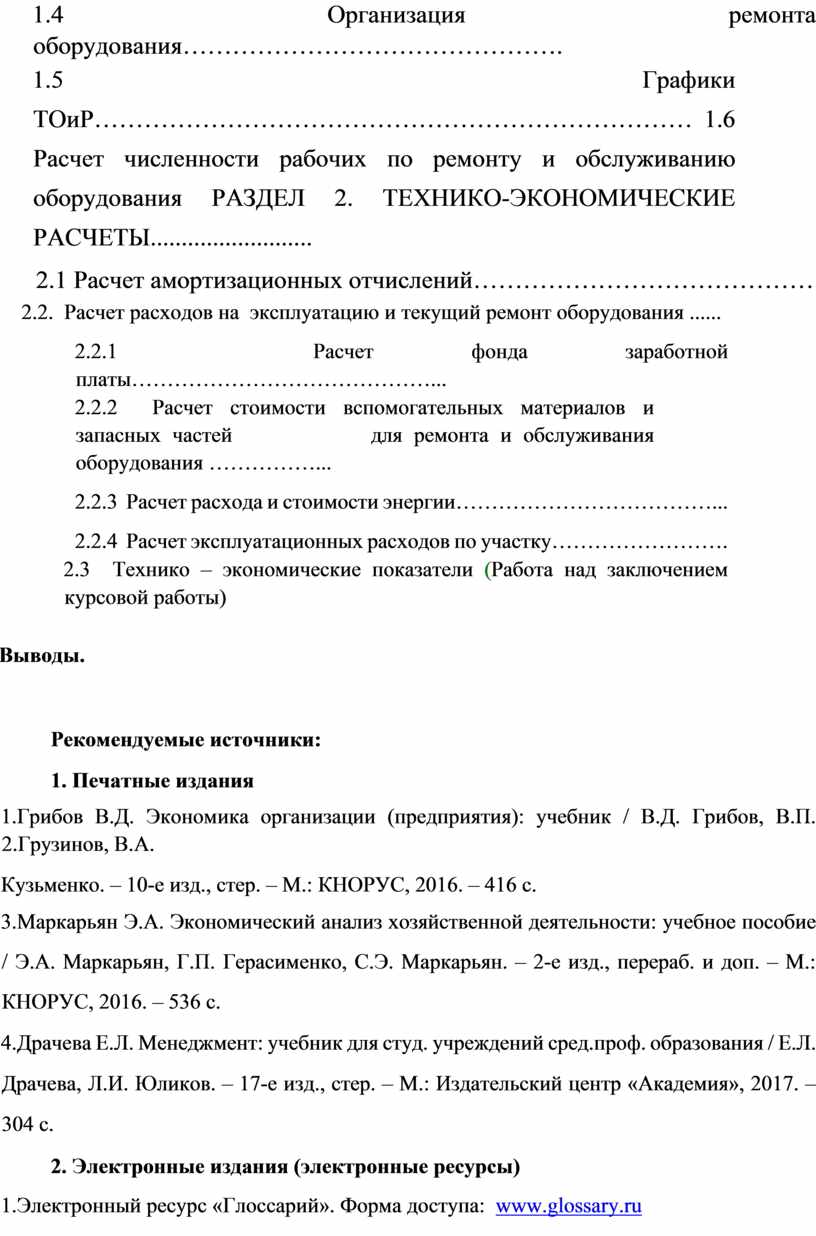

1.4 Организация ремонта оборудования……………………………………….

1.5 Графики ТОиР……………………………………………………………… 1.6 Расчет численности рабочих по ремонту и обслуживанию оборудования РАЗДЕЛ 2. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ РАСЧЕТЫ..........................

         2.1 Расчет амортизационных отчислений………………………………………

2.2.  Расчет расходов на  эксплуатацию и текущий ремонт оборудования ......

2.2.1  Расчет фонда заработной платы……………………………………...

2.2.2  Расчет стоимости вспомогательных материалов и запасных частей            для ремонта и обслуживания  оборудования ……………...

2.2.3  Расчет расхода и стоимости энергии………………………………...

2.2.4  Расчет эксплуатационных расходов по участку…………………….

2.3  Технико – экономические показатели (Работа над заключением курсовой работы)

Выводы.

Рекомендуемые источники:

1.  Печатные издания

1.Грибов В.Д. Экономика организации (предприятия): учебник / В.Д. Грибов, В.П. 2.Грузинов, В.А.

Кузьменко. – 10-е изд., стер. – М.: КНОРУС, 2016. – 416 с.

3.Маркарьян Э.А. Экономический анализ хозяйственной деятельности: учебное пособие / Э.А. Маркарьян, Г.П. Герасименко, С.Э. Маркарьян. – 2-е изд., перераб. и доп. – М.: КНОРУС, 2016. – 536 с.

4.Драчева Е.Л. Менеджмент: учебник для студ. учреждений сред.проф. образования / Е.Л. Драчева, Л.И. Юликов. – 17-е изд., стер. – М.: Издательский центр «Академия», 2017. – 304 с.

2.  Электронные издания (электронные ресурсы)

1.Электронный ресурс «Глоссарий». Форма доступа:  www.glossary.ru

2.Электронный ресурс «Официальный сайт Федеральной службы государственной статистики».

Форма доступа: www.gks.ru

3.Электронный         ресурс            «Публичная   интернет-библиотека.          Специализация:             отечественная периодика». Форма доступа: www.public.ru

4.Электронный ресурс «Консультант Плюс» -  www.consultant.ru

5.Электронный ресурс «Официальный сайт «Щербинский лифтостроительный завод»». Форма доступа: http://www.shlz.ru/

6.Электронный ресурс «Официальный сайт «ОАО Могилевский завод лифтового машиностроения».  Форма доступа: http://liftmach.by/

3.  Дополнительные источники

1.                 Караман Г.В. и др. « Экономика, организация и планирование в горнорудной промышленности» М., Недра, 1974г.

2.                 Лобанов Н.Я. и др. « Экономика, организация и планирование в горнорудной промышленности» М., Н., 1986г.

3.Временное положение о ТОиР ГШО

4.   Положение о ППР электрооборудования

5.Положение о ППР энергетического оборудования

6.Коваль А.Н. и др     "Техническое обслуживание и ремонт горно-шахтного оборудования"- М., Недра, 1987г.

7.Нормативы численности вспомогательных рабочих предприятий черной, цветной металлургии и химической промышленности , 1982г

8.Нормы  технологического  проектирования  предприятий  горной промышленности с подземным способом разработки.

9.Трус Н.Я. « Организация и планирование на предприятиях горнорудной промышленности»  - М., Недра, 1987г.

10.Нормативы численности вспомогательных рабочих обогатительных и дробильно-сортировочных фабрик , 1982г

11.Единые нормы выработки и времени на подземные очистные,горнопроходческие и нарезные горные работы для шахт и рудников горнодобывающей промышленности,М.,19880г.

12.Сьедин В.М.,Фоминых В.Д.,Никонов Г.П. «Труд и заработная плата в горной промышленности.Справочник.» М.,Недра,1990

13.Массаковский Я.В. и др. «Экономика горной промышленности» :Учебник для вузов,М.,Недра,1988 14.В.В.Осмоловский и др. «Экономика,организация и планирование производства в горнорудной промышленности», М.,Недра,1966

15.Зуев В.И. и др. «Экономика,организация и планирование горного производства», М.,Недра,1984

16.М.И.Агошков идр.»Экономика горнорудной промышленности», М.,Недра,1986

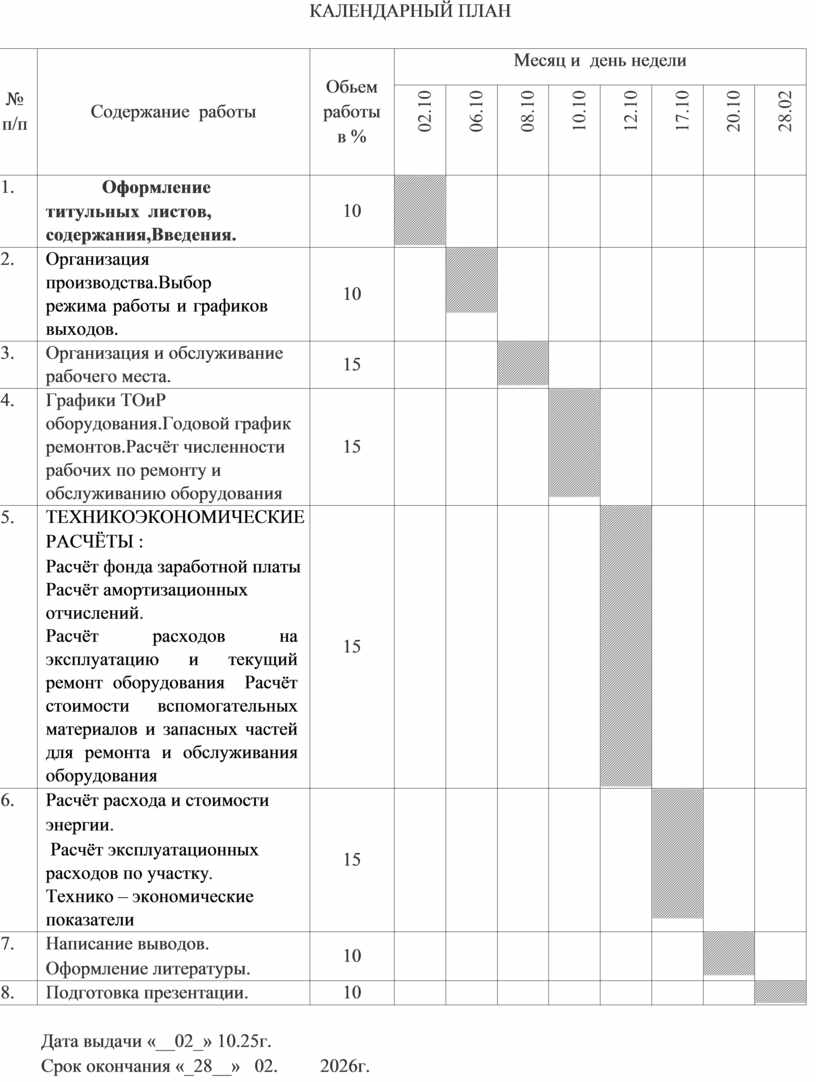

КАЛЕНДАРНЫЙ ПЛАН

Дата выдачи «__02_» 10.25г.

Срок окончания «_28__»   02.         2026г.

Преподаватель: Шило С.Л.

Председатель ПЦК : Зуб Д.В. Рассмотрено  на заседании ПЦК  Протокол № 1__ от__28.08____.2025г.

Приложения к индивидуальному заданию

13

ТЕМА: ОРГАНИЗАЦИЯ И ПЛАНИРОВАНИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ И РЕМОНТУ ГПП.

ИСХОДНЫЕ ДАННЫЕ:

1.  Установленная мощность трансформаторов- 13600 кВА

2.  Номинальная мощность подстанции- 14700 кВт

3.  Напряжение внешнего/внутреннего электроснабжения- 35/6/ кВ 4. Годовой объем добычи –3250тыс.т.

ВЕДОМОСТЬ ПОКУПНОГО ОБОРУДОВАНИЯ

12

ТЕМА: ОРГАНИЗАЦИЯ И ПЛАНИРОВАНИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ И РЕМОНТУ ЦПП.

ИСХОДНЫЕ ДАННЫЕ:

1.  Установленная мощность трансформаторов- 1260 кВА

2.  Номинальная мощность подстанции- 1600 кВт

3.  Напряжение внешнего/внутреннего электроснабжения- 6/0,4 кВ 4. Годовой объем добычи –2250тыс.т.

ВЕДОМОСТЬ ПОКУПНОГО ОБОРУДОВАНИЯ

11

ТЕМА: ОРГАНИЗАЦИЯ И ПЛАНИРОВАНИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ И РЕМОНТУ ЦПП.

ИСХОДНЫЕ ДАННЫЕ:

1.  Установленная мощность трансформаторов- 360 кВА

2.  Номинальная мощность подстанции- 900 кВт

3.  Напряжение внешнего/внутреннего электроснабжения- 6/0,4 кВ 4. Годовой объем добычи –650тыс.т.

ВЕДОМОСТЬ ПОКУПНОГО ОБОРУДОВАНИЯ

10

ТЕМА: ОРГАНИЗАЦИЯ И ПЛАНИРОВАНИЕ РАБОТЫ ГЛАВНОЙ ВОДООТЛИВНОЙ УСТАНОВКИ

ИСХОДНЫЕ ДАННЫЕ:

1.  Установленная мощность - 5500 кВт

2.  Годовой водоприток - 8350000 м3         .

ВЕДОМОСТЬ ПОКУПНОГО ОБОРУДОВАНИЯ

9

ТЕМА: ОРГАНИЗАЦИЯ И ПЛАНИРОВАНИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ И РЕМОНТУ ЦПП.

ИСХОДНЫЕ ДАННЫЕ:

1.  Установленная мощность трансформаторов- 960 кВА

2.  Номинальная мощность подстанции- 1200 кВт

3.  Напряжение внешнего/внутреннего электроснабжения- 6/0,4 кВ 4. Годовой объем добычи – 500тыс.т.

ВЕДОМОСТЬ ПОКУПНОГО ОБОРУДОВАНИЯ

8

ТЕМА: ОРГАНИЗАЦИЯ И ПЛАНИРОВАНИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ И РЕМОНТУ ЦПП.

ИСХОДНЫЕ ДАННЫЕ:

1.  Установленная мощность трансформаторов- 720 кВА

2.  Номинальная мощность подстанции- 1200 кВт

3.  Напряжение внешнего/внутреннего электроснабжения- 6/0,4 кВ 4. Годовой объем добычи – 300тыс.т.

ВЕДОМОСТЬ ПОКУПНОГО ОБОРУДОВАНИЯ

7

ТЕМА: ОРГАНИЗАЦИЯ И ПЛАНИРОВАНИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ И РЕМОНТУ ЦПП.

ИСХОДНЫЕ ДАННЫЕ:

1.  Установленная мощность трансформаторов- 620 кВА

2.  Номинальная мощность подстанции-740 кВт

3.  Напряжение внешнего/внутреннего электроснабжения- 6/0,4 кВ 4. Годовой объем добычи – 850тыс.т.

ВЕДОМОСТЬ ПОКУПНОГО ОБОРУДОВАНИЯ

6

ТЕМА: ОРГАНИЗАЦИЯ И ПЛАНИРОВАНИЕ РАБОТЫ ГЛАВНОЙ ВОДООТЛИВНОЙ УСТАНОВКИ

ИСХОДНЫЕ ДАННЫЕ:

1.  Установленная мощность - 4200 кВт

2.  Годовой водоприток - 5700200 м3         .

ВЕДОМОСТЬ ПОКУПНОГО ОБОРУДОВАНИЯ

5

ТЕМА: ОРГАНИЗАЦИЯ И ПЛАНИРОВАНИЕ РАБОТЫ ГРУЗО-ЛЮДСКОГО ВСПОМОГАТЕЛЬНОГО ПОДЪЕМА ЦСС

ИСХОДНЫЕ ДАННЫЕ:

1.  Установленная мощность - 500 кВт

2.  Глубина ствола -   450 м.

3.  Годовая добыча руды -    3000000 т

ВЕДОМОСТЬ ПОКУПНОГО ОБОРУДОВАНИЯ

4

ТЕМА: ОРГАНИЗАЦИЯ И ПЛАНИРОВАНИЕ РАБОТЫ ПО ТО и РЕМОНТУ

ОБОРУДОВАНИЯ, ТРУБОПРОВОДОВ и СЕТЕЙ ГОРНОГО УЧАСТКА.

ИСХОДНЫЕ ДАННЫЕ:

1. Установленная мощность - 320 кВт 2. Годовой объем добычи – 3620000м.

ВЕДОМОСТЬ ПОКУПНОГО ОБОРУДОВАНИЯ

3

ТЕМА: ОРГАНИЗАЦИЯ И ПЛАНИРОВАНИЕ РАБОТЫ ПО ТО и РЕМОНТУ

ОБОРУДОВАНИЯ, ТРУБОПРОВОДОВ и СЕТЕЙ ГОРНОГО УЧАСТКА.

ИСХОДНЫЕ ДАННЫЕ:

1. Установленная мощность - 250 кВт 2. Годовой объем проходки – 2850м.

ВЕДОМОСТЬ ПОКУПНОГО ОБОРУДОВАНИЯ

2

ТЕМА: ОРГАНИЗАЦИЯ И ПЛАНИРОВАНИЕ РАБОТЫ ГЛАВНОЙ ВЕНТИЛЯТОРНОЙ УСТАНОВКИ.

ИСХОДНЫЕ ДАННЫЕ:

1. Установленная мощность - 1100 кВт 2. Годовой объем добычи п/и – 3500000т.

3. Глубина ствола- 500м

ВЕДОМОСТЬ ПОКУПНОГО ОБОРУДОВАНИЯ

1

ТЕМА: ОРГАНИЗАЦИЯ И ПЛАНИРОВАНИЕ РАБОТЫ ГЛАВНОЙ ВОДООТЛИВНОЙ УСТАНОВКИ

ИСХОДНЫЕ ДАННЫЕ:

1.  Установленная мощность - 3500 кВт

2.  Годовой водоприток - 3670000 м3

ВЕДОМОСТЬ ПОКУПНОГО ОБОРУДОВАНИЯ

28

ТЕМА: ОРГАНИЗАЦИЯ И ПЛАНИРОВАНИЕ РАБОТЫ ГРУЗО-ЛЮДСКОГО ВСПОМОГАТЕЛЬНОГО ПОДЪЕМА.

ИСХОДНЫЕ ДАННЫЕ:

1.  Установленная мощность - 400 кВт

2.  Глубина ствола -   800 м.

3.  Годовой объем добычи - 3500000т

ВЕДОМОСТЬ ПОКУПНОГО ОБОРУДОВАНИЯ

27

ТЕМА: ОРГАНИЗАЦИЯ И ПЛАНИРОВАНИЕ РАБОТЫ ГРУЗО-ЛЮДСКОГО ВСПОМОГАТЕЛЬНОГО ПОДЪЕМА.

ИСХОДНЫЕ ДАННЫЕ:

1.  Установленная мощность - 400 кВт

2.  Глубина ствола -   800 м.

3.  Годовой объем добычи - 3500000т

ВЕДОМОСТЬ ПОКУПНОГО ОБОРУДОВАНИЯ

26

ТЕМА: ОРГАНИЗАЦИЯ И ПЛАНИРОВАНИЕ РАБОТЫ ЦЕНТРАЛЬНОЙ КОМПРЕССОРНОЙ СТАНЦИИ.

ИСХОДНЫЕ ДАННЫЕ:

1. Установленная мощность - 17500 кВт 2. Годовой объем добычи п/и – 4500000т.

ВЕДОМОСТЬ ПОКУПНОГО ОБОРУДОВАНИЯ

25

«Разработка документации по эксплуатации

электрического и электромеханического оборудования»

ТЕМА: ОРГАНИЗАЦИЯ И ПЛАНИРОВАНИЕ РАБОТЫ ПО ТО и РЕМОНТУ

ОБОРУДОВАНИЯ, ТРУБОПРОВОДОВ и СЕТЕЙ ГОРНОГО УЧАСТКА.

ИСХОДНЫЕ ДАННЫЕ:

1. Установленная мощность - 170 кВт 2. Годовой объем проходки – 1750м.

ВЕДОМОСТЬ ПОКУПНОГО ОБОРУДОВАНИЯ

24

ТЕМА: ОРГАНИЗАЦИЯ И ПЛАНИРОВАНИЕ РАБОТЫ ПО ТО и РЕМОНТУ

ОБОРУДОВАНИЯ, ТРУБОПРОВОДОВ и СЕТЕЙ ГОРНОГО УЧАСТКА.

ИСХОДНЫЕ ДАННЫЕ:

1. Установленная мощность - 110 кВт 2. Годовой объем добычи п/и – 450000т.

ВЕДОМОСТЬ ПОКУПНОГО ОБОРУДОВАНИЯ

23

ТЕМА: ОРГАНИЗАЦИЯ И ПЛАНИРОВАНИЕ РАБОТЫ ПО ТО и РЕМОНТУ

ОБОРУДОВАНИЯ, ТРУБОПРОВОДОВ и СЕТЕЙ ГОРНОГО УЧАСТКА.

ИСХОДНЫЕ ДАННЫЕ:

1. Установленная мощность - 260 кВт 2. Годовой объем добычи п/и – 425000т.

ВЕДОМОСТЬ ПОКУПНОГО ОБОРУДОВАНИЯ

22

ТЕМА: ОРГАНИЗАЦИЯ И ПЛАНИРОВАНИЕ РАБОТЫ ГЛАВНОЙ ВОДООТЛИВНОЙ УСТАНОВКИ

ИСХОДНЫЕ ДАННЫЕ:

1.  Установленная мощность - 2500 кВт

2.  Годовой водоприток - 3100150 м3         .

ВЕДОМОСТЬ ПОКУПНОГО ОБОРУДОВАНИЯ

21

ТЕМА: ОРГАНИЗАЦИЯ И ПЛАНИРОВАНИЕ РАБОТЫ ГРУЗОВОГО ПОДЪЕМА.

ИСХОДНЫЕ ДАННЫЕ:

1.   Годовой объем добычи   - 900тыс.т

2.   Установленная мощность - 2200 кВт

3.   Глубина ствола -   600 м.

ВЕДОМОСТЬ ПОКУПНОГО ОБОРУДОВАНИЯ

20

К ЗАДАНИЮ НА КУРСОВУЮ РАБОТУ

ПО МДК.02.02 «Разработкадокументациипоэксплуатации электрическогоиэлектромеханическогооборудования»

ТЕМА: ОРГАНИЗАЦИЯ И ПЛАНИРОВАНИЕ РАБОТЫ ЦЕНТРАЛЬНОЙ КОМПРЕССОРНОЙ СТАНЦИИ.

ИСХОДНЫЕ ДАННЫЕ:

1. Установленная мощность - 12500 кВт 2. Годовой объем добычи п/и – 4500000т.

ВЕДОМОСТЬ ПОКУПНОГО ОБОРУДОВАНИЯ

19

ПО МДК.02.02 «Разработкадокументациипоэксплуатации электрическогоиэлектромеханическогооборудования»

ТЕМА: ОРГАНИЗАЦИЯ И ПЛАНИРОВАНИЕ РАБОТЫ ГЛАВНОЙ ВЕНТИЛЯТОРНОЙ УСТАНОВКИ.

ИСХОДНЫЕ ДАННЫЕ:

1. Установленная мощность - 1500 кВт 2. Годовой объем добычи п/и – 4500000т.

3. Глубина ствола – 850 м

ВЕДОМОСТЬ ПОКУПНОГО ОБОРУДОВАНИЯ

18

ПО МДК.02.02 «Разработкадокументациипоэксплуатации электрическогоиэлектромеханическогооборудования»

ТЕМА: ОРГАНИЗАЦИЯ И ПЛАНИРОВАНИЕ РАБОТЫ ГЛАВНОЙ ВОДООТЛИВНОЙ УСТАНОВКИ

ИСХОДНЫЕ ДАННЫЕ:

1.  Установленная мощность - 660 кВт

2.  Годовой водоприток - 3800150 м3         .

ВЕДОМОСТЬ ПОКУПНОГО ОБОРУДОВАНИЯ

ПРИЛОЖЕНИЕ 17

К ЗАДАНИЮ НА КУРСОВУЮ РАБОТУ

ПО МДК.02.02 «Разработкадокументациипоэксплуатации электрическогоиэлектромеханическогооборудования»

ТЕМА: ОРГАНИЗАЦИЯ И ПЛАНИРОВАНИЕ РАБОТЫ ГРУЗОВОГО ПОДЪЕМА.

ИСХОДНЫЕ ДАННЫЕ:

1.   Годовой объем добычи   - 1300тыс.т

2.   Установленная мощность - 3200 кВт

3.   Глубина ствола -   900 м.

4.   Удельный расход сжатого воздуха – 24 м3/мин.

ВЕДОМОСТЬ ПОКУПНОГО ОБОРУДОВАНИЯ

16

К ЗАДАНИЮ НА КУРСОВУЮ РАБОТУ

ПО МДК.02.02 «Разработкадокументациипоэксплуатации электрическогоиэлектромеханическогооборудования»

ТЕМА: ОРГАНИЗАЦИЯ И ПЛАНИРОВАНИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ И РЕМОНТУ ГПП.

ИСХОДНЫЕ ДАННЫЕ:

1.  Установленная мощность трансформаторов- 50000 кВА

2.  Номинальная мощность подстанции- 28900 кВт

3.  Напряжение внешнего/внутреннего электроснабжения-110 /35/6/ кВ 4. Годовой объем добычи –4720тыс.т.

ВЕДОМОСТЬ ПОКУПНОГО ОБОРУДОВАНИЯ

15

ПО МДК.02.02 «Разработкадокументациипоэксплуатации электрическогоиэлектромеханическогооборудования»

ТЕМА: ОРГАНИЗАЦИЯ И ПЛАНИРОВАНИЕ РАБОТЫ ЦЕНТРАЛЬНОЙ КОМПРЕССОРНОЙ СТАНЦИИ.

ИСХОДНЫЕ ДАННЫЕ:

1. Установленная мощность - 25000 кВт 2. Годовой объем добычи п/и – 5250000т.

ВЕДОМОСТЬ ПОКУПНОГО ОБОРУДОВАНИЯ

14

ПО МДК.02.02 «Разработкадокументациипоэксплуатации электрическогоиэлектромеханическогооборудования»

ТЕМА: ОРГАНИЗАЦИЯ И ПЛАНИРОВАНИЕ РАБОТЫ ПО ОБСЛУЖИВАНИЮ И РЕМОНТУ ГПП.

ИСХОДНЫЕ ДАННЫЕ:

1.  Установленная мощность трансформаторов- 20000 кВА

2.  Номинальная мощность подстанции- 18900 кВт

3.  Напряжение внешнего/внутреннего электроснабжения-110 /35/6/ кВ 4. Годовой объем добычи –4250тыс.т.

ВЕДОМОСТЬ ПОКУПНОГО ОБОРУДОВАНИЯ
