Лабораторная работа №17 – Изучение растровых эффектов: Формирование1,
Исказить, Шум и Повысить резкость.
Все необходимые для выполнения заданий файлы расположены в папке Файлы к Л.Р
Corel\L17\
Задание 1. Изучение эффектов группы Формирование.
Эффекты данной группы очень разнообразны.
Эффект «Ткань»2 имитировать рисунок, нанесенный на
ткань. В окне Ткань в списке Стиль выбирается конкретная
ткань. Доступны шесть типов ткани, каждый из которых
имеет свой уникальный вид. С помощью ползунка Размер
устанавливается величина стежков, ползунком Заполнение
задается процент заполнения рисунка.
Рис.17.1.
В поле Яркость задается яркость, а с помощью Вращение элементы рисунка можно
повернуть. На рис.17.1. представлены виды ткани Скрепление коврик и Строчки с
параметрами Размер – 5, Заполнение 100, Яркость – 75, Вращение 0.
Эффект «Кадр»3 позволяет поместить изображение в оригинальные рамки, набор которых
поставляется вместе с CorelDraw. Примерно такого же эффекта можно добиться
применением фигурной обрезки. Однако художественный эффект Кадр предоставляет
некоторые дополнительные возможности. Для
помещения изображения в рамку
необходимо вызвать окно Кадр рис.17.2.1. командой Картинки
.
Кадр
В появившемся окне во вкладке Выбор необходимо выбрать нужную рамку, указав путь к
ней. Все рамки, поставляемые вместе с CorelDraw, собраны в папке
Program
Files\Corel\Graphics9\Custom\Frames. Щелкните по пиктограмме открывающейся папки и
указав путь, выберите нужную рамку. Поэкспериментируйте с разными типами рамок.
Изображение девушки рис.17.2.2., котенка рис.17.2.3. и букета рис.17.2.4. импортируйте из
файлов Фотография.jpg, Котенок.jpg, Букет.jpg. При желании можно настроить
параметры рамки, то есть изменить масштаб, цвет и прозрачность, а также размыть ее края.
Для этого необходимо перейти на вкладку Изменение рис.17.2.5.
Формирование
→
→
Рис.17.2.1.
Рис.17.2.2.
Рис.17.2.3.
Рис.17.2.4.
Рис.17.2.5.
Эффект «Рифленное стекло»4 позволяет создать
иллюзию просмотра изображения через стеклянные
блоки. Эффект имеет всего два параметра Ширина и
Высота блока, характеризующих размер блоков. Импортируйте файл Желтая
роза.jpg, вызовите окно Эффект рифленное стекло командой командой
Картинки
и задайте параметры
Ширина 100 и Высота блока 2 рис.17.3.
Рифленное стекло
Формирование
→
→
Рис.17.3.
1 Творческие
2 Материал
3 Рамка
4 СтеклоблокРис.17.4.
переключателя

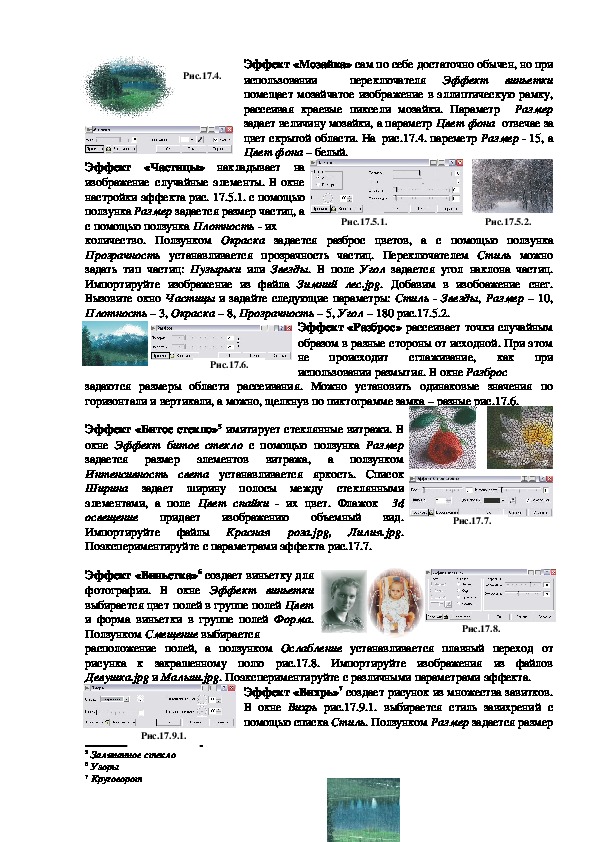

Эффект «Мозайка» сам по себе достаточно обычен, но при
использовании
Эффект виньетки
помещает мозайчатое изображение в эллиптическую рамку,
рассеивая краевые пиксели мозайки. Параметр
Размер
задает величину мозайки, а параметр Цвет фона отвечае за
цвет скрытой области. На рис.17.4. пареметр Размер 15, а
Цвет фона – белый.
Рис.17.5.1.
Эффект «Частицы» накладывает на
изображение случайные элементы. В окне
настройки эффекта рис. 17.5.1. с помощью
ползунка Размер задается размер частиц, а
с помощью ползунка Плотность их
количество. Ползунком Окраска задается разброс цветов, а с помощью ползунка
Прозрачность устанавливается прозрачность частиц. Переключателем Стиль можно
задать тип частиц: Пузырьки или Звезды. В поле Угол задается угол наклона частиц.
Импортируйте изображение из файла Зимний лес.jpg. Добавим в изобоажение снег.
Вызовите окно Частицы и задайте следующие параметры: Стиль Звезды, Размер – 10,
Плотность – 3, Окраска – 8, Прозрачность – 5, Угол – 180 рис.17.5.2.
Эффект «Разброс» рассеивает точки случайным
образом в разные стороны от исходной. При этом
не происходит сглаживание,
как при
использовании размытия. В окне Разброс
Рис.17.5.2.
Рис.17.6.
задаются размеры области рассеивания. Можно установить одинаковые значения по
горизонтали и вертикали, а можно, щелкнув по пиктограмме замка – разные рис.17.6.
Эффект «Битое стекло»5 имитирует стеклянные витражи. В
окне Эффект битое стекло с помощью ползунка Размер
задается размер элементов витража,
а ползунком
Интенсивность света устанавливается яркость. Список
Ширина
задает ширину полосы между стеклянными
элементами, а поле Цвет спайки их цвет. Флажок 3d
придает изображению объемный вид.
освещение
Импортируйте файлы Красная роза.jpg,
Лилия.jpg.
Поэкспериментируйте с параметрами эффекта рис.17.7.
Рис.17.7.
Эффект «Виньетка»6 создает виньетку для
фотографии. В окне Эффект виньетки
выбирается цвет полей в группе полей Цвет
и форма виньетки в группе полей Форма.
Ползунком Смещение выбирается
расположение полей, а ползунком Ослабление устанавливается плавный переход от
рисунка к закрашенному полю рис.17.8. Импортируйте изображения из файлов
Девушка.jpg и Малыш.jpg. Поэкспериментируйте с различными параметрами эффекта.
Рис.17.8.
Эффект «Вихрь»7 создает рисунок из множества завитков.
В окне Вихрь рис.17.9.1. выбирается стиль завихрений с
помощью списка Стиль. Ползунком Размер задается размер
Рис.17.9.1.
5 Заляпанное стекло
6 Узоры
7 КруговоротРис.17.9.2.
Рис.17.9.3.

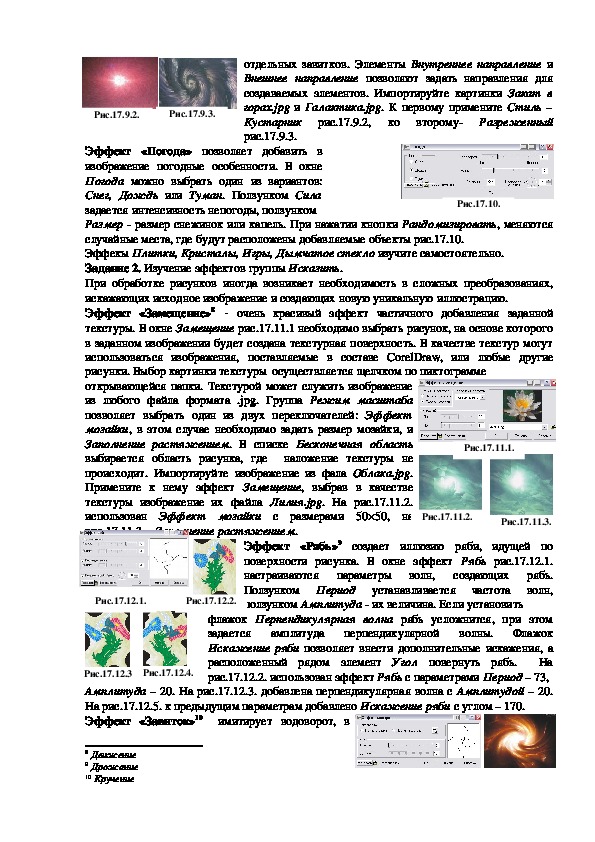

отдельных завитков. Элементы Внутреннее направление и
Внешнее направление позволяют задать направления для
создаваемых элементов. Импортируйте картинки Закат в
горах.jpg и Галактика.jpg. К первому примените Стиль –
Кустарник
Разреженный
рис.17.9.3.
ко второму
рис.17.9.2,
Рис.17.10.
Эффект «Погода» позволяет добавить в
изображение погодные особенности. В окне
Погода можно выбрать один из вариантов:
Снег, Дождь или Туман. Ползунком Сила
задается интенсивность непогоды, ползунком
Размер размер снежинок или капель. При нажатии кнопки Рандомизировать, меняются
случайные места, где будут расположены добавляемые объекты рис.17.10.
Эффекы Плитки, Кристалы, Игры, Дымчатое стекло изучите самостоятельно.
Задание 2. Изучение эффектов группы Исказить.
При обработке рисунков иногда возникает необходимость в сложных преобразованиях,
искажающих исходное изображение и создающих новую уникальную иллюстрацию.
Эффект «Замещение»8 - очень красивый эффект частичного добавления заданной
текстуры. В окне Замещение рис.17.11.1 необходимо выбрать рисунок, на основе которого
в заданном изображении будет создана текстурная поверхность. В качестве текстур могут
использоваться изображения, поставляемые в составе CorelDraw, или любые другие
рисунки. Выбор картинки текстуры осуществляется щелчком по пиктограмме
открывающейся папки. Текстурой может служить изображение
из любого файла формата .jpg. Группа Режим масштаба
позволяет выбрать один из двух переключателей: Эффект
мозайки, в этом случае необходимо задать размер мозайки, и
Заполнение растяжением. В списке Бесконечная область
выбирается область рисунка, где наложение текстуры не
происходит. Импортируйте изображение из фала Облака.jpg.
Примените к нему эффект Замещение, выбрав в качестве
текстуры изображение их файла Лилия.jpg. На рис.17.11.2.
использован Эффект мозайки с размерами 50×50, на
рис.17.11.3 Заполнение растяжением.
Рис.17.11.1.
Рис.17.11.2.
Рис.17.11.3.
Эффект «Рябь»9 создает иллюзию ряби, идущей по
поверхности рисунка. В окне эффект Рябь рис.17.12.1.
настраиваются параметры волн,
создающих рябь.
Ползунком Период
устанавливается частота волн,
ползунком Амплитуда их величина. Если установить
Рис.17.12.1.
Рис.17.12.2.
флажок Перпендикулярная волна рябь усложнится, при этом
задается амплитуда перпендикулярной волны.
Флажок
Искажение ряби позволяет внести дополнительные искажения, а
расположенный рядом элемент Угол повернуть рябь.
На
Рис.17.12.3. Рис.17.12.4.
рис.17.12.2. использован эффект Рябь с параметрами Период – 73,
Амплитуда – 20. На рис.17.12.3. добавлена перпендикулярная волна с Амплитудой – 20.
На рис.17.12.5. к предыдущим параметрам добавлено Искажение ряби с углом – 170.
Эффект «Завиток»10
имитирует водоворот, в
8 Движение
9 Дрожание

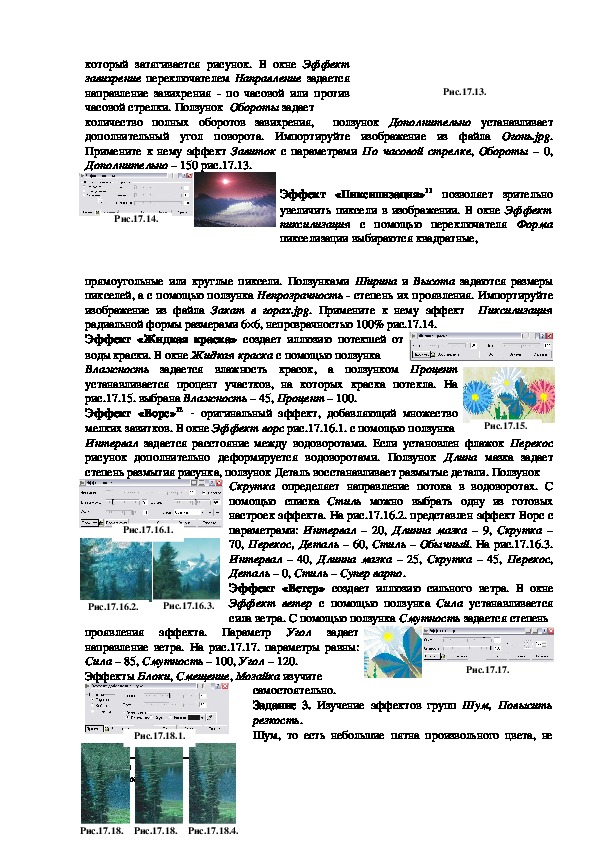

10 Кручениекоторый затягивается рисунок. В окне Эффект
завихрение переключателем Направление задается
направление завихрения по часовой или против
часовой стрелки. Ползунок Обороты задает
ползунок Дополнительно устанавливает
количество полных оборотов завихрения,
дополнительный угол поворота. Импортируйте изображение из файла Огонь.jpg.
Примените к нему эффект Завиток с параметрами По часовой стрелке, Обороты – 0,
Дополнительно – 150 рис.17.13.
Рис.17.13.
Рис.17.14.
Эффект «Пиксилизация»11 позволяет зрительно
увеличить пиксели в изображении. В окне Эффект
пиксилизация с помощью переключателя Форма
пикселизации выбираются квадратные,
прямоугольные или круглые пиксели. Ползунками Ширина и Высота задаются размеры
пикселей, а с помощью ползунка Непрозрачность степень их проявления. Импортируйте
изображение из файла Закат в горах.jpg. Примените к нему эффект Пиксилизация
радиальной формы размерами 6×6, непрозрачностью 100% рис.17.14.
Эффект «Жидкая краска» создает иллюзию потекшей от
воды краски. В окне Жидкая краска с помощью ползунка
Влажность задается влажность красок, а ползунком Процент
устанавливается процент участков, на которых краска потекла. На
рис.17.15. выбрана Влажность – 45, Процент – 100.
Эффект «Ворс»12 - оригинальный эффект, добавляющий множество
мелких завитков. В окне Эффект ворс рис.17.16.1. с помощью ползунка
Интервал задается расстояние между водоворотами. Если установлен флажок Перекос
рисунок дополнительно деформируется водоворотами. Ползунок Длина мазка задает
степень размытия рисунка, ползунок Деталь восстанавливает размытые детали. Ползунок
Рис.17.15.
Рис.17.16.1.
Рис.17.16.2.
Рис.17.16.3.
Скрутка определяет направление потока в водоворотах. С
помощью списка Стиль можно выбрать одну из готовых
настроек эффекта. На рис.17.16.2. представлен эффект Ворс с
параметрами: Интервал – 20, Длинна мазка – 9, Скрутка –
70, Перекос, Деталь – 60, Стиль – Обычный. На рис.17.16.3.
Интервал – 40, Длинна мазка – 25, Скрутка – 45, Перекос,
Деталь – 0, Стиль – Супер варпо.
Эффект «Ветер» создает иллюзию сильного ветра. В окне
Эффект ветер с помощью ползунка Сила устанавливается
сила ветра. С помощью ползунка Смутность задается степень
проявления эффекта. Параметр
задает
направление ветра. На рис.17.17. параметры равны:
Сила – 85, Смутность – 100, Угол – 120.
Эффекты Блоки, Смещение, Мозайка изучите
Угол
Рис.17.17.
самостоятельно.
Задание 3. Изучение эффектов групп Шум, Повысить
резкость.
Шум, то есть небольшие пятна произвольного цвета, не
Рис.17.18.1.
11 Пиксели
12 Водоворот

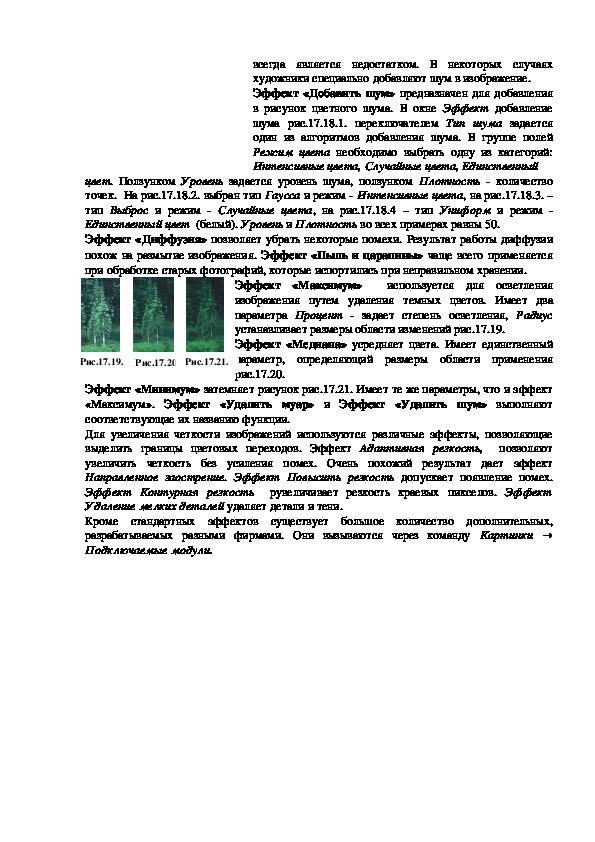

Рис.17.18.2. Рис.17.18.3. Рис.17.18.4.всегда является недостатком. В некоторых случаях
художники специально добавляют шум в изображение.
Эффект «Добавить шум» предназначен для добавления
в рисунок цветного шума. В окне Эффект добавление
шума рис.17.18.1. переключателем Тип шума задается
один из алгоритмов добавления шума. В группе полей
Режим цвета необходимо выбрать одну из категорий:
Интенсивные цвета, Случайные цвета, Единственный
цвет. Ползунком Уровень задается уровень шума, ползунком Плотность количество
точек. На рис.17.18.2. выбран тип Гаусса и режим Интенсивные цвета, на рис.17.18.3. –
тип Выброс и режим Случайные цвета, на рис.17.18.4 – тип Униформ и режим
Единственный цвет (белый). Уровень и Плотность во всех примерах равны 50.
Эффект «Диффузия» позволяет убрать некоторые помехи. Результат работы диффузии
похож на размытие изображения. Эффект «Пыль и царапины» чаще всего применяется
при обработке старых фотографий, которые испортились при неправильном хранении.
Эффект «Максимум»
используется для осветления
изображения путем удаления темных цветов. Имеет два
параметра Процент задает степень осветления, Радиус
устанавливает размеры области изменений рис.17.19.
Эффект «Медиана» усредняет цвета. Имеет единственный
параметр, определяющий размеры области применения
рис.17.20.
Рис.17.19. Рис.17.20. Рис.17.21.
Эффект «Минимум» затемняет рисунок рис.17.21. Имеет те же параметры, что и эффект
Эффект «Удалить муар» и Эффект «Удалить шум» выполняют
«Максимум».
соответствующие их названию функции.
Для увеличения четкости изображений используются различные эффекты, позволяющие
выделить границы цветовых переходов. Эффект Адаптивная резкость,
позволяют
увеличить четкость без усиления помех. Очень похожий результат дает эффект
Направленное заострение. Эффект Повысить резкость допускает появление помех.
Эффект Контурная резкость
рувеличивает резкость краевых пикселов. Эффект
Удаление мелких деталей удаляет детали и тени.
Кроме стандартных эффектов существует большое количество дополнительных,
разрабатываемых разными фирмами. Они вызываются через команду Картинки →
Подключаемые модули.
CorelDraw P.w.№17.doc
