Наплавка дефектов труб

Инструкционная карта

Последовательность выполнения упражнения (что делать)

Инструктивные указания (как делать)

Самоконтроль (как проверить правильность выполнения действий и его результаты)

1. Подготовить рабочее место.

Включить источник питания, убрать со стола посторонние предметы, расположить инструмент и оснастку.

Проверить  изоляцию рукоятки электродержателя и соединения  со сварочным проводом, изоляцию сварочных проводов.

2. Подготовить:

- труба —  Ø-76 мм, S - 4мм

Зачистить  отрезок трубы щеткой по металлу до металлического блеска.

Трубу зачистить по всей поверхности.

3. Выбрать величину сварочного тока и установить его на балластном реостате

Сила сварочного тока рассчитывается по формуле Хренова:    Jсв = (20 + 6· dэ) · dэ

114 = (20 + 6· 3) · 3

4. Определить дефектное место

а - наружный дефект металла трубы с толщиной стенки S;                                                                                                      б - близко расположенные наружные дефекты

Два или несколько наружных дефекта могут быть объединены в одиночный дефект, если:

- расстояние между соседними наружными дефектами не превышает половины длины наибольшего дефекта, при длине наибольшего дефекта меньше пяти толщин стенки трубы;

- расстояние между соседними наружными дефектами не превышает половины пяти толщин стенки трубы, при длине наибольшего дефекта больше пяти толщин стенки трубы

4. Установить наплавляемую деталь на  рабочем столе

Установить отрезок трубы так, чтобы иметь возможность производить наплавку цилиндрической поверхности с поворотом.

5. Выполнить наплавку первого валика.

 Произвести наплавку валика снизу в верх.                                      Отбить и зачистить от шлака кратер и валик.

Произвести промежуточный контроль внешним осмотром.                                                                                   Повернуть деталь на 90⁰.

6. Выполнить наплавку второго и последующих валиков.

Заплавить кратер предыдущего валика.                                                    Произвести наплавку 2 и последующих валиков до конца отрезка трубы  снизу в верх.                                                                Отбить и зачистить от шлака каждый вновь наплавленный валик.

Наплавку последующих валиков производить с поворотом детали  на 90⁰.                                                                             По окончанию наплавки последнего валика   заварку кратера произвести на основном металле (вывести в сторону от валика)                                                                        В процессе наплавки проводить промежуточный контроль внешним осмотром.

9. Произвести контроль выполненной работы

Произвести контроль всего наплавленного слоя.                                 Определить при наличии дефектные участки, название дефекта, причины его образования.                                                        Определить способы устранения дефекта.                                                     Удалить дефект – зачистить, вырубить.                                                                                  Произвести повторную заварку.

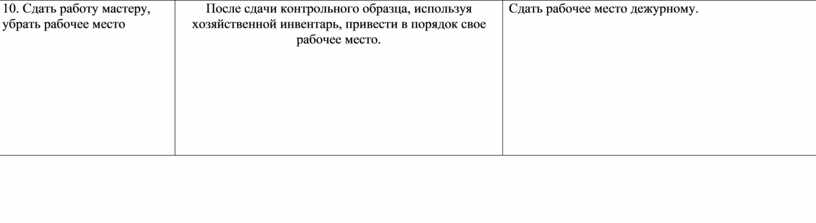

10. Сдать работу мастеру, убрать рабочее место

После сдачи контрольного образца, используя хозяйственной инвентарь, привести в порядок свое рабочее место.

Сдать рабочее место дежурному.
