Наплавка ниточных валиков на пластины в нижнем положении

ИНСТРУКЦИОННО – ТЕХНОЛОГИЧЕСКАЯ КАРТА

Наплавка ниточных валиков на пластины в нижнем положении.

Упражнения:

    Слесарная обработка деталей.

    Выбор режима сварки.

    Наплавлять ниточные валики на пластины в нижнем положении пластин.

Оснащение: источники питания сварочной дуги; электрододержатель со сварочным кабелем; сварочные маски; перчатки брезентовые;

Костюм сварочный брезентовый; щетка металлическая; молоток-шлакоотбиватель; пластины из углеродистой стали 250*150*10 мм; электроды марки, ОЗС- д3,4 мм.

Порядок выполнения

Инструкционные указания и пояснения

Эталон выполнения работы

Инструкция по технике безопасности при выполнении сварочных работ.

Ответить на вопросы по выполнению техники безопасности перед началом, во время и по окончанию сварочных работ, мероприятия по пожарной безопасности, электробезопасности и ТБ при аварийных ситуациях.

Подготовить рабочее место сварщика.

Подготовить рабочее место сварщика, отрегулировать сварочное оборудование и подобрать сварочный ток.

Подготовить пластину к наплавке

Взять в руки пластину, внимательно осмотреть ее.

Взять металлическую щетку и произвести зачистку поверхности на ширину 20 мм до металлического блеска.

Зажечь сварочную дугу и поддерживать устойчивое ее горение до полного сгорания электрода.

Вставить электрод в электрододержатель.

Зажечь дугу способом «чирканья», замкнуть сварочную цепь, коснувшись концом электрода поверхности изделия, отвести электрод быстро, но на небольшое расстояние.

Зажечь дугу способом «впритык». Соприкосновение электрода с деталью кратковременно.

Наплавить ниточный валик «слева направо», «справа налево».

Наплавить ниточный валик «на себя» и «от себя»

Выполнить наплавку валиков при нижнем положении пластин «на себя» и «от себя».

Выполнить наплавку валиков при нижнем положении пластин «слева направо», «справа налево».

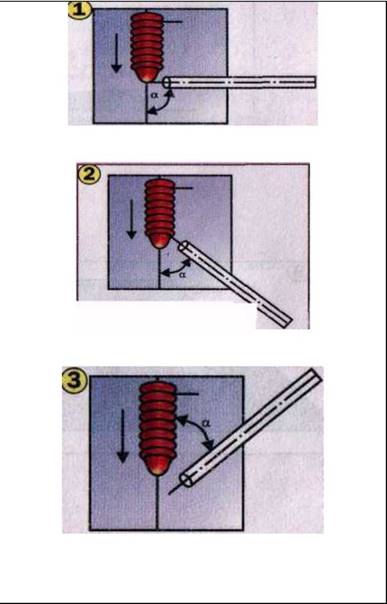

Положение электрода: углом вперед, углом назад, наклон вправо, наклон влево.

Вертикальное расположение электрода, угол равен 90°.

Положение электрода углом назад , Угол наклона равен 30-60°.

Положение электрода углом вперед, Угол наклона равен 30-60°.

Положение электрода: углом вперед, углом назад, наклон вправо, наклон влево. Смотреть наплавку ниточных валиков«слева направо» и «справа налево».

Наплавить ниточный валик в наклонном положении пл Наплавить ниточные валики в вертикальном положении пластин.

Выполнить наплавку валиков при наклонном положении пластин способом ведения электрода углом назад, углом вперед, наклон вправо, наклон влево Угол наклона пластин:15, 30, 45, 60.

Выполнить наплавку ниточных валиков в вертикальном положении пластин.

Зачистить сварные валики, осуществить контроль внешним осмотром.

Зачистить сварные валики молотком- шлакоотделителем и стальной щеткой.

Выполнить наплавку валиков в вертикальном положении пластин «слева направо», «справа направо», Положение электрода: «от себя» и «на себя»

Наплавить ниточные валики на пластины, расположенные вертикально способом ведения электрода «снизу вверх» и « «сверху вниз»

Проверить качество наплавки и сдать работу на проверку мастеру п/о.

ИНСТРУКЦИОННО – ТЕХНОЛОГИЧЕСКАЯ КАРТА

Наплавка уширенных валиков на пластины в нижнем положении.

Упражнения:

1.     Слесарная обработка деталей.

2.      Выбор режима сварки.

3.     Выполнение уширенных валиков на пластины в нижнем положении.

Оснащение: источники питания сварочной дуги; электрододержатель со сварочным кабелем; сварочные маски; перчатки брезентовые; костюм сварочный брезентовый; щетка металлическая; молоток-шлакоотбиватель; пластины из углеродистой стали размером 250*150*10 мм; электроды марки УОНИИ-13/55, ОЗС-д 3,4 мм.

Порядок выполнения

Инструкционные указания и пояснения

Эталон выполнения работы.

Инструкция по технике безопасности при выполнении сварочных работ.

Ответить на вопросы по выполнению техники безопасности перед началом, во время и по окончанию сварочных работ, мероприятия по пожарной безопасности, электробезопасности и ТБ в аварийных ситуациях.

Проверить сварочный кабель, электрододержатель и заземление.

Брезентовый костюм, перчатки брезентовые, сварочная маска, шапка, специальные ботинки или сапоги.
