7307 станок поперечно-строгальный. Назначение и область применения.              ОБРЕЗ

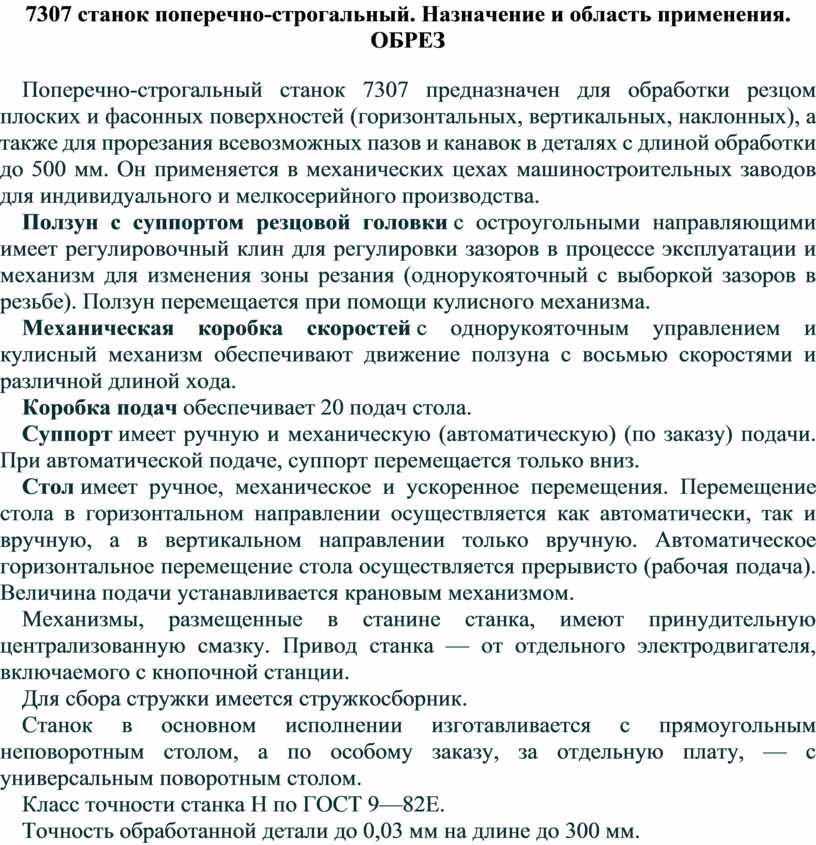

Поперечно-строгальный станок 7307 предназначен для обработки резцом плоских и фасонных поверхностей (горизонтальных, вертикальных, наклонных), а также для прорезания всевозможных пазов и канавок в деталях с длиной обработки до 500 мм. Он применяется в механических цехах машиностроительных заводов для индивидуального и мелкосерийного производства.

Ползун с суппортом резцовой головки с остроугольными направляющими имеет регулировочный клин для регулировки зазоров в процессе эксплуатации и механизм для изменения зоны резания (однорукояточный с выборкой зазоров в резьбе). Ползун перемещается при помощи кулисного механизма.

Механическая коробка скоростей с однорукояточным управлением и кулисный механизм обеспечивают движение ползуна с восьмью скоростями и различной длиной хода.

Коробка подач обеспечивает 20 подач стола.

Суппорт имеет ручную и механическую (автоматическую) (по заказу) подачи. При автоматической подаче, суппорт перемещается только вниз.

Стол имеет ручное, механическое и ускоренное перемещения. Перемещение стола в горизонтальном направлении осуществляется как автоматически, так и вручную, а в вертикальном направлении только вручную. Автоматическое горизонтальное перемещение стола осуществляется прерывисто (рабочая подача). Величина подачи устанавливается крановым механизмом.

Механизмы, размещенные в станине станка, имеют принудительную централизованную смазку. Привод станка — от отдельного электродвигателя, включаемого с кнопочной станции.

Для сбора стружки имеется стружкосборник.

Станок в основном исполнении изготавливается с прямоугольным неповоротным столом, а по особому заказу, за отдельную плату, — с универсальным поворотным столом.

Класс точности станка Н по ГОСТ 9—82Е.

Точность обработанной детали до 0,03 мм на длине до 300 мм.

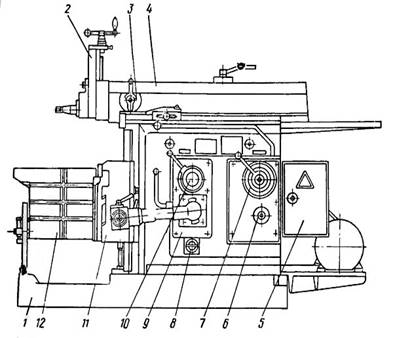

Перечень составных частей поперечно-строгального станка 7307

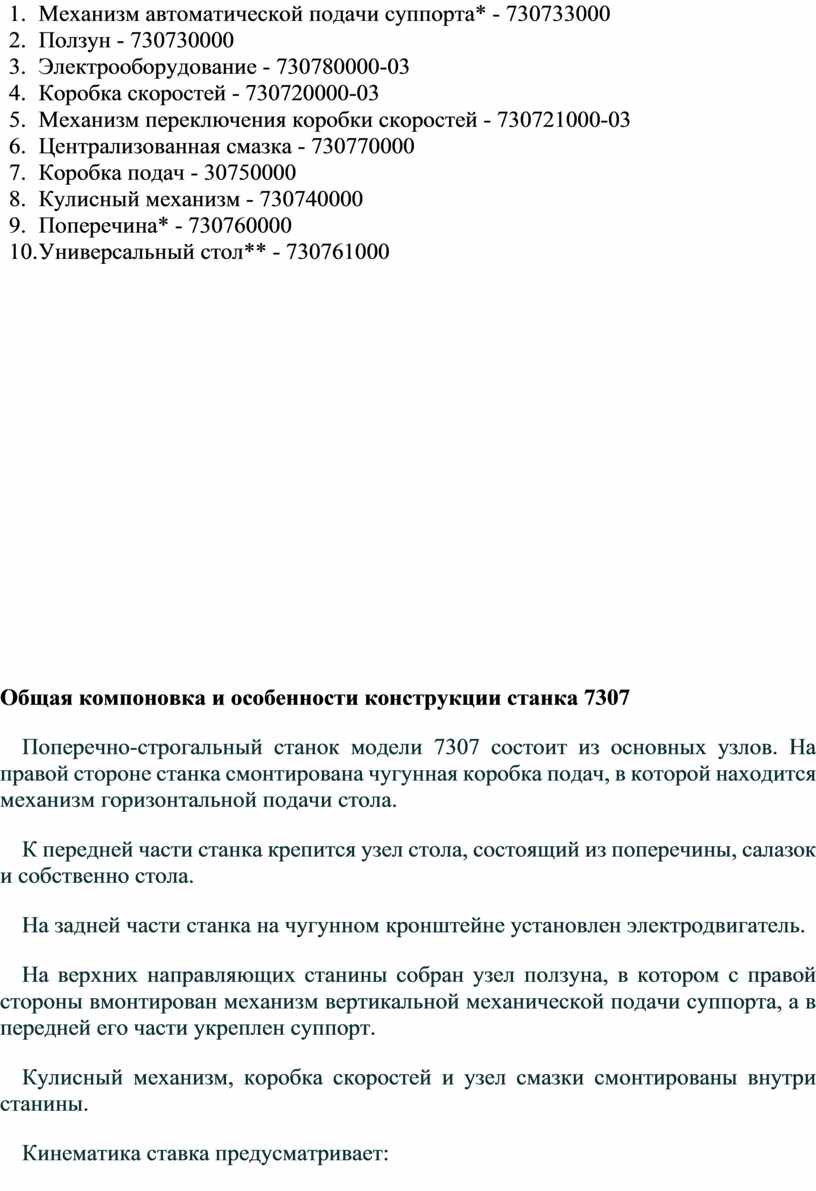

1.     Станина - 730710000

2.     Суппорт - 730731000-03

3.     Механизм автоматической подачи суппорта* - 730733000

4.     Ползун - 730730000

5.     Электрооборудование - 730780000-03

6.     Коробка скоростей - 730720000-03

7.     Механизм переключения коробки скоростей - 730721000-03

8.     Централизованная смазка - 730770000

9.     Коробка подач - 30750000

10. Кулисный механизм - 730740000

11. Поперечина* - 730760000

12. Универсальный стол** - 730761000

Общая компоновка и особенности конструкции станка 7307

Поперечно-строгальный станок модели 7307 состоит из основных узлов. На правой стороне станка смонтирована чугунная коробка подач, в которой находится механизм горизонтальной подачи стола.

К передней части станка крепится узел стола, состоящий из поперечины, салазок и собственно стола.

На задней части станка на чугунном кронштейне установлен электродвигатель.

На верхних направляющих станины собран узел ползуна, в котором с правой стороны вмонтирован механизм вертикальной механической подачи суппорта, а в передней его части укреплен суппорт.

Кулисный механизм, коробка скоростей и узел смазки смонтированы внутри станины.

Кинематика ставка предусматривает:

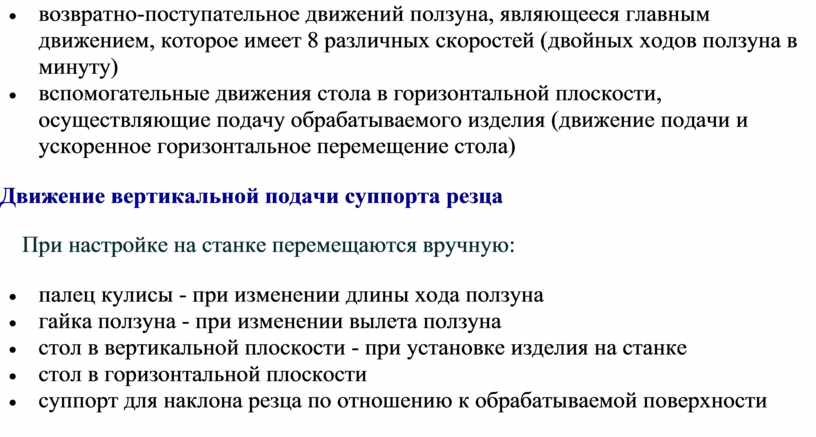

·         возвратно-поступательное движений ползуна, являющееся главным движением, которое имеет 8 различных скоростей (двойных ходов ползуна в минуту)

·         вспомогательные движения стола в горизонтальной плоскости, осуществляющие подачу обрабатываемого изделия (движение подачи и ускоренное горизонтальное перемещение стола)

Движение вертикальной подачи суппорта резца

При настройке на станке перемещаются вручную:

·         палец кулисы - при изменении длины хода ползуна

·         гайка ползуна - при изменении вылета ползуна

·         стол в вертикальной плоскости - при установке изделия на станке

·         стол в горизонтальной плоскости

·         суппорт для наклона резца по отношению к обрабатываемой поверхности
