Общие сведения о САПР

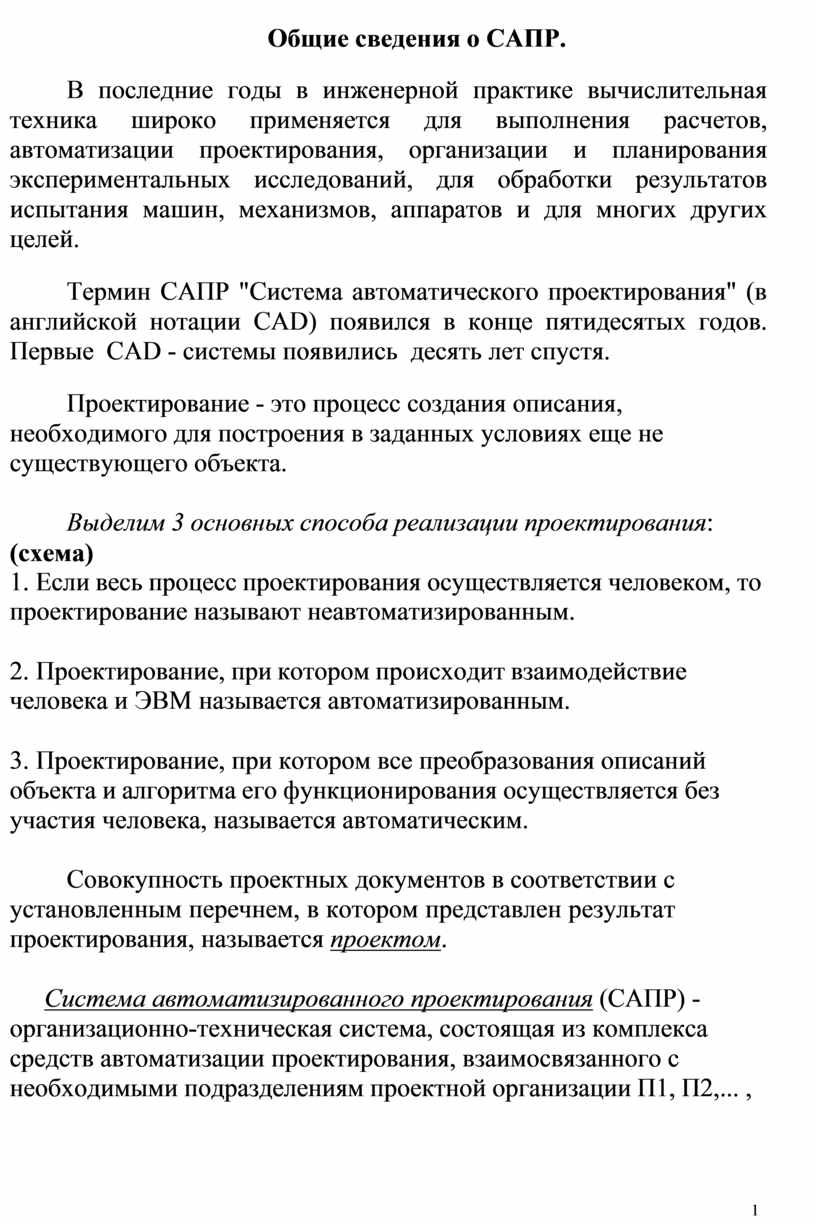

Общие сведения о САПР.

В последние годы в инженерной практике вычислительная техника широко применяется для выполнения расчетов, автоматизации проектирования, организации и планирования экспериментальных исследований, для обработки результатов испытания машин, механизмов, аппаратов и для многих других целей.

Термин САПР "Система автоматического проектирования" (в английской нотации CAD) появился в конце пятидесятых годов. Первые CAD - системы появились десять лет спустя.

Проектирование - это процесс создания описания, необходимого для построения в заданных условиях еще не существующего объекта.

Выделим 3 основных способа реализации проектирования:

(схема)

1.   Если весь процесс проектирования осуществляется человеком, то проектирование называют неавтоматизированным.

2.   Проектирование, при котором происходит взаимодействие человека и ЭВМ называется автоматизированным.

3.   Проектирование, при котором все преобразования описаний объекта и алгоритма его функционирования осуществляется без участия человека, называется автоматическим.

Совокупность проектных документов в соответствии с установленным перечнем, в котором представлен результат проектирования, называется проектом.

Система автоматизированного проектирования (САПР) - организационно-техническая система, состоящая из комплекса средств автоматизации проектирования, взаимосвязанного с необходимыми подразделениям проектной организации П1, П2,... ,

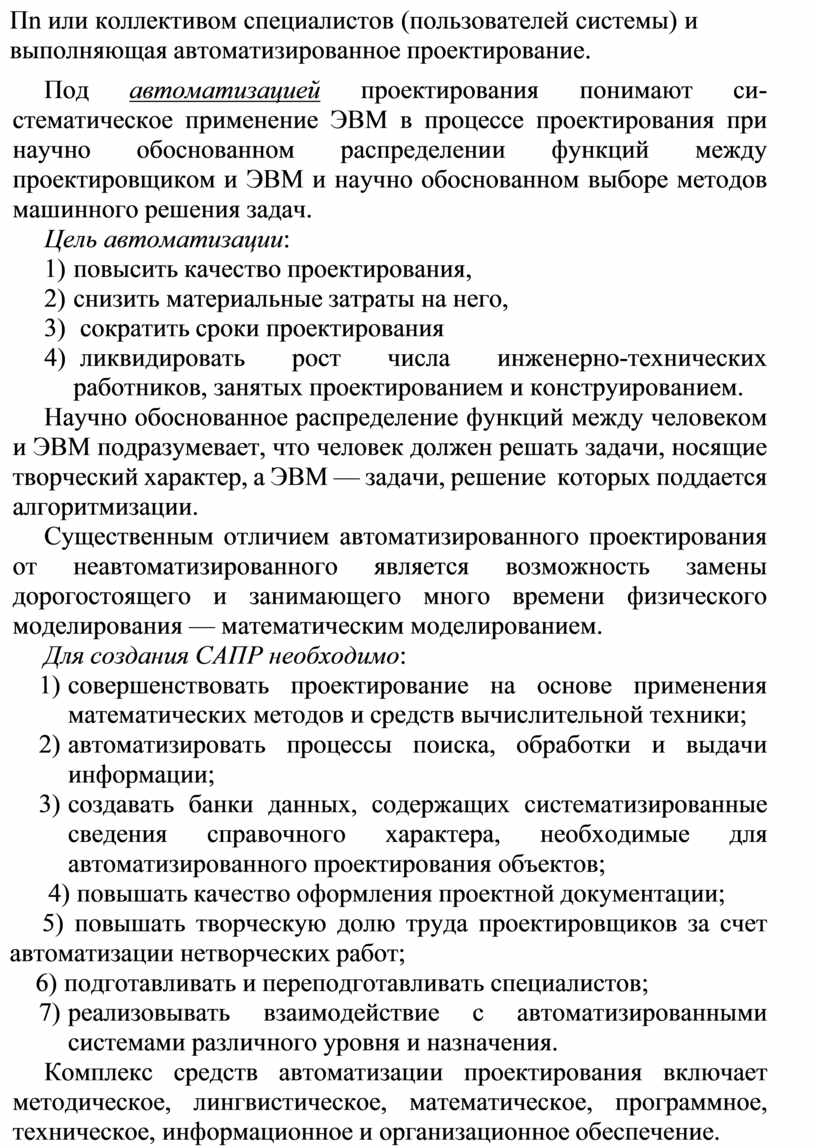

Пn или коллективом специалистов (пользователей системы) и выполняющая автоматизированное проектирование.

Под автоматизацией проектирования понимают си- стематическое применение ЭВМ в процессе проектирования при научно обоснованном распределении функций между проектировщиком и ЭВМ и научно обоснованном выборе методов машинного решения задач.

Цель автоматизации:

1)   повысить качество проектирования,

2)   снизить материальные затраты на него,

3)      сократить сроки проектирования

4)     ликвидировать        рост        числа        инженерно-технических работников, занятых проектированием и конструированием.

Научно обоснованное распределение функций между человеком и ЭВМ подразумевает, что человек должен решать задачи, носящие творческий характер, а ЭВМ — задачи, решение которых поддается алгоритмизации.

Существенным отличием автоматизированного проектирования от неавтоматизированного является возможность замены дорогостоящего и занимающего много времени физического моделирования — математическим моделированием.

Для создания САПР необходимо:

1)   совершенствовать проектирование на основе применения математических методов и средств вычислительной техники;

2)   автоматизировать процессы поиска, обработки и выдачи информации;

3)   создавать банки данных, содержащих систематизированные сведения справочного характера, необходимые для автоматизированного проектирования объектов;

4)   повышать качество оформления проектной документации;

5)    повышать творческую долю труда проектировщиков за счет автоматизации нетворческих работ;

6)   подготавливать и переподготавливать специалистов;

7)   реализовывать взаимодействие с автоматизированными системами различного уровня и назначения.

Комплекс средств автоматизации проектирования включает методическое, лингвистическое, математическое, программное, техническое, информационное и организационное обеспечение.

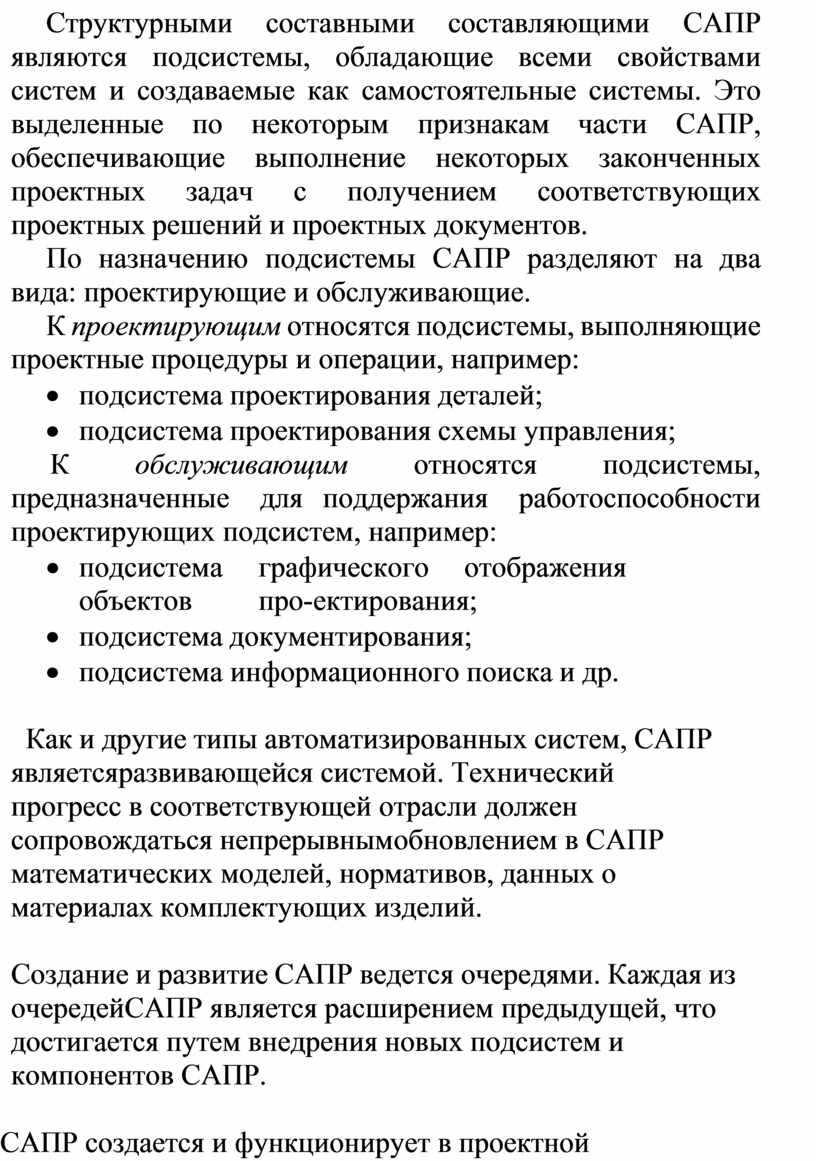

Структурными составными составляющими САПР являются подсистемы, обладающие всеми свойствами систем и создаваемые как самостоятельные системы. Это выделенные по некоторым признакам части САПР, обеспечивающие выполнение некоторых законченных проектных задач с получением соответствующих проектных решений и проектных документов.

По назначению подсистемы САПР разделяют на два вида: проектирующие и обслуживающие.

К проектирующим относятся подсистемы, выполняющие проектные процедуры и операции, например:

·        подсистема проектирования деталей;

·        подсистема проектирования схемы управления;

К обслуживающим относятся подсистемы, предназначенные для поддержания работоспособности проектирующих подсистем, например:

·       подсистема      графического     отображения     объектов     про- ектирования;

·        подсистема документирования;

·        подсистема информационного поиска и др.

Как и другие типы автоматизированных систем, САПР является развивающейся системой. Технический прогресс в соответствующей отрасли должен сопровождаться непрерывным обновлением в САПР математических моделей, нормативов, данных о материалах комплектующих изделий.

Создание и развитие САПР ведется очередями. Каждая из очередей САПР является расширением предыдущей, что достигается путем внедрения новых подсистем и компонентов САПР.

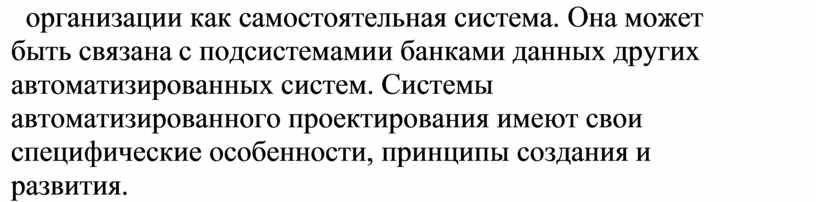

САПР создается и функционирует в проектной организации как самостоятельная система. Она может быть связана с подсистемами и банками данных других автоматизированных систем. Системы автоматизированного проектирования имеют свои специфические особенности, принципы создания и развития.
