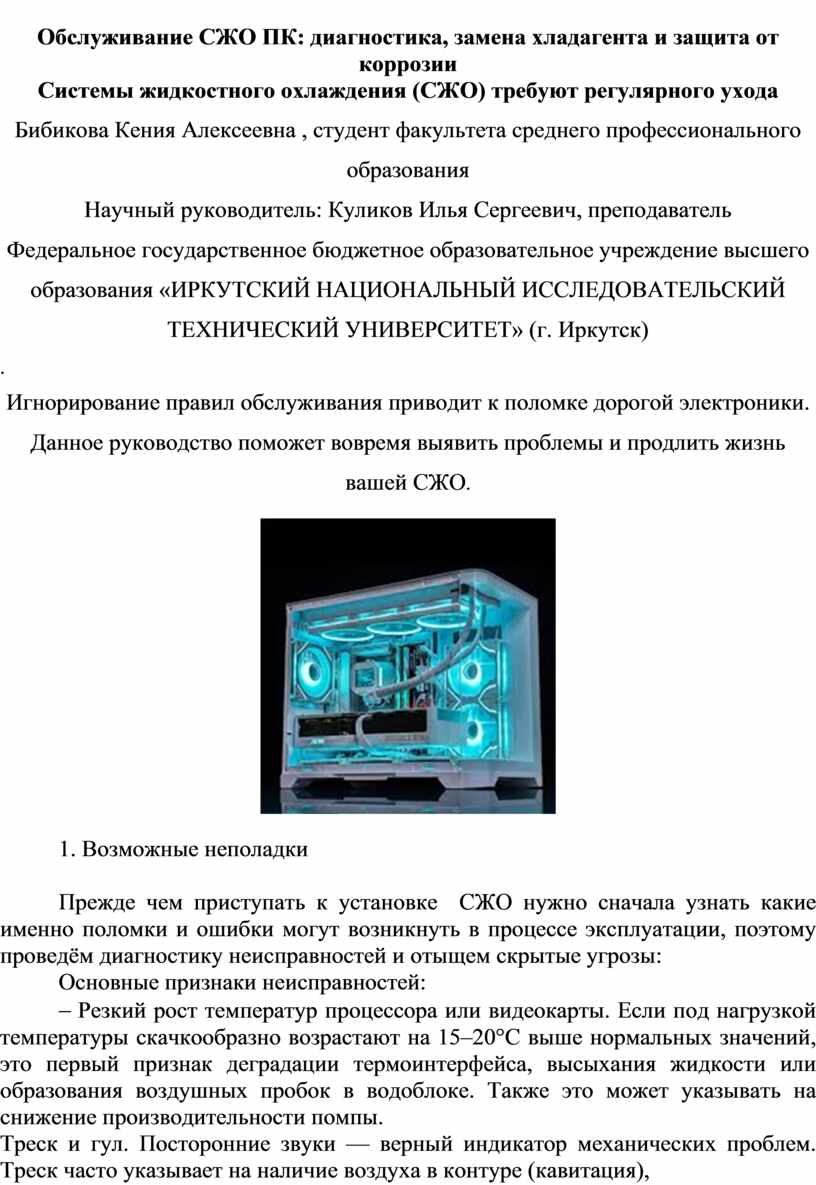

Системы жидкостного охлаждения (СЖО) требуют регулярного ухода

Бибикова Кения Алексеевна , студент факультета среднего профессионального образования

Научный руководитель: Куликов Илья Сергеевич, преподаватель

Федеральное государственное бюджетное образовательное учреждение высшего образования «ИРКУТСКИЙ НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ» (г. Иркутск)

.

Игнорирование правил обслуживания приводит к поломке дорогой электроники. Данное руководство поможет вовремя выявить проблемы и продлить жизнь вашей СЖО.

1. Возможные неполадки

Прежде чем приступать к установке  СЖО нужно сначала узнать какие именно поломки и ошибки могут возникнуть в процессе эксплуатации, поэтому проведём диагностику неисправностей и отыщем скрытые угрозы:

Основные признаки неисправностей:

- Резкий рост температур процессора или видеокарты. Если под нагрузкой температуры скачкообразно возрастают на 15–20°C выше нормальных значений, это первый признак деградации термоинтерфейса, высыхания жидкости или образования воздушных пробок в водоблоке. Также это может указывать на снижение производительности помпы.

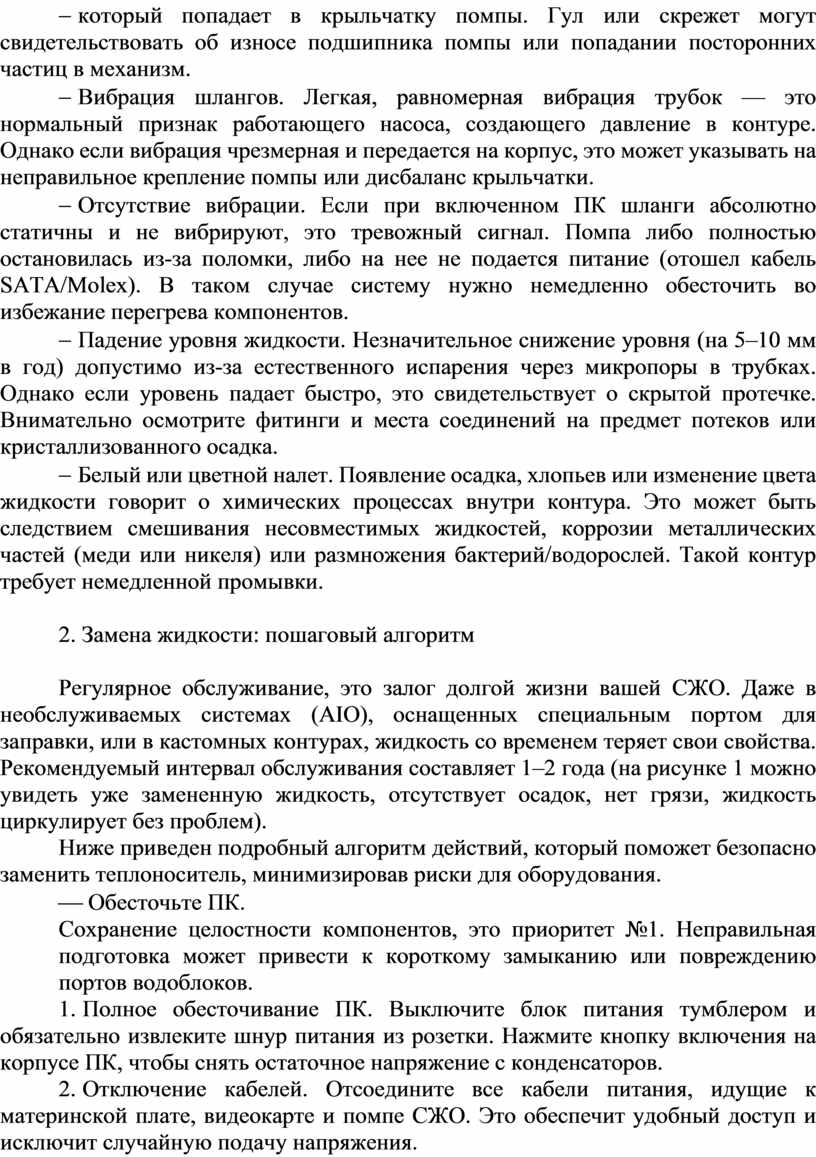

- Треск и гул. Посторонние звуки — верный индикатор механических проблем. Треск часто указывает на наличие воздуха в контуре (кавитация), который попадает в крыльчатку помпы. Гул или скрежет могут свидетельствовать об износе подшипника помпы или попадании посторонних частиц в механизм.

- Вибрация шлангов. Легкая, равномерная вибрация трубок — это нормальный признак работающего насоса, создающего давление в контуре. Однако если вибрация чрезмерная и передается на корпус, это может указывать на неправильное крепление помпы или дисбаланс крыльчатки.

- Отсутствие вибрации. Если при включенном ПК шланги абсолютно статичны и не вибрируют, это тревожный сигнал. Помпа либо полностью остановилась из-за поломки, либо на нее не подается питание (отошел кабель SATA/Molex). В таком случае систему нужно немедленно обесточить во избежание перегрева компонентов.

- Падение уровня жидкости. Незначительное снижение уровня (на 5–10 мм в год) допустимо из-за естественного испарения через микропоры в трубках. Однако если уровень падает быстро, это свидетельствует о скрытой протечке. Внимательно осмотрите фитинги и места соединений на предмет потеков или кристаллизованного осадка.

- Белый или цветной налет. Появление осадка, хлопьев или изменение цвета жидкости говорит о химических процессах внутри контура. Это может быть следствием смешивания несовместимых жидкостей, коррозии металлических частей (меди или никеля) или размножения бактерий/водорослей. Такой контур требует немедленной промывки.

2. Замена жидкости: пошаговый алгоритм

Регулярное обслуживание, это залог долгой жизни вашей СЖО. Даже в необслуживаемых системах (AIO), оснащенных специальным портом для заправки, или в кастомных контурах, жидкость со временем теряет свои свойства. Рекомендуемый интервал обслуживания составляет 1–2 года (на рисунке 1 можно увидеть уже замененную жидкость, отсутствует осадок, нет грязи, жидкость циркулирует без проблем).

Ниже приведен подробный алгоритм действий, который поможет безопасно заменить теплоноситель, минимизировав риски для оборудования.

¾ Обесточьте ПК.

Сохранение целостности компонентов, это приоритет №1. Неправильная подготовка может привести к короткому замыканию или повреждению портов водоблоков.

1. Полное обесточивание ПК. Выключите блок питания тумблером и обязательно извлеките шнур питания из розетки. Нажмите кнопку включения на корпусе ПК, чтобы снять остаточное напряжение с конденсаторов.

2. Отключение кабелей. Отсоедините все кабели питания, идущие к материнской плате, видеокарте и помпе СЖО. Это обеспечит удобный доступ и исключит случайную подачу напряжения.

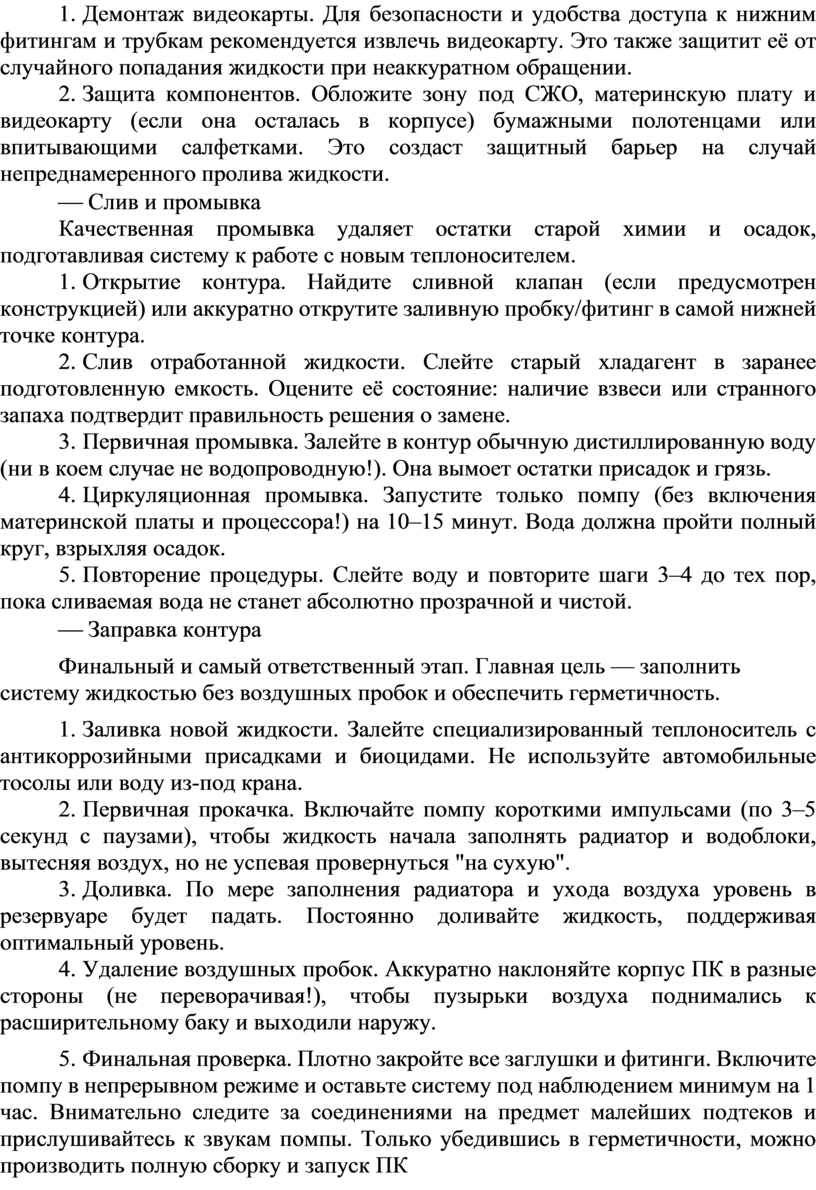

3. Демонтаж видеокарты. Для безопасности и удобства доступа к нижним фитингам и трубкам рекомендуется извлечь видеокарту. Это также защитит её от случайного попадания жидкости при неаккуратном обращении.

4. Защита компонентов. Обложите зону под СЖО, материнскую плату и видеокарту (если она осталась в корпусе) бумажными полотенцами или впитывающими салфетками. Это создаст защитный барьер на случай непреднамеренного пролива жидкости.

¾ Слив и промывка

Качественная промывка удаляет остатки старой химии и осадок, подготавливая систему к работе с новым теплоносителем.

1. Открытие контура. Найдите сливной клапан (если предусмотрен конструкцией) или аккуратно открутите заливную пробку/фитинг в самой нижней точке контура.

2. Слив отработанной жидкости. Слейте старый хладагент в заранее подготовленную емкость. Оцените её состояние: наличие взвеси или странного запаха подтвердит правильность решения о замене.

3. Первичная промывка. Залейте в контур обычную дистиллированную воду (ни в коем случае не водопроводную!). Она вымоет остатки присадок и грязь.

4. Циркуляционная промывка. Запустите только помпу (без включения материнской платы и процессора!) на 10–15 минут. Вода должна пройти полный круг, взрыхляя осадок.

5. Повторение процедуры. Слейте воду и повторите шаги 3–4 до тех пор, пока сливаемая вода не станет абсолютно прозрачной и чистой.

¾ Заправка контура

Финальный и самый ответственный этап. Главная цель — заполнить систему жидкостью без воздушных пробок и обеспечить герметичность.

1. Заливка новой жидкости. Залейте специализированный теплоноситель с антикоррозийными присадками и биоцидами. Не используйте автомобильные тосолы или воду из-под крана.

2. Первичная прокачка. Включайте помпу короткими импульсами (по 3–5 секунд с паузами), чтобы жидкость начала заполнять радиатор и водоблоки, вытесняя воздух, но не успевая провернуться "на сухую".

3. Доливка. По мере заполнения радиатора и ухода воздуха уровень в резервуаре будет падать. Постоянно доливайте жидкость, поддерживая оптимальный уровень.

4. Удаление воздушных пробок. Аккуратно наклоняйте корпус ПК в разные стороны (не переворачивая!), чтобы пузырьки воздуха поднимались к расширительному баку и выходили наружу.

5. Финальная проверка. Плотно закройте все заглушки и фитинги. Включите помпу в непрерывном режиме и оставьте систему под наблюдением минимум на 1 час. Внимательно следите за соединениями на предмет малейших подтеков и прислушивайтесь к звукам помпы. Только убедившись в герметичности, можно производить полную сборку и запуск ПК

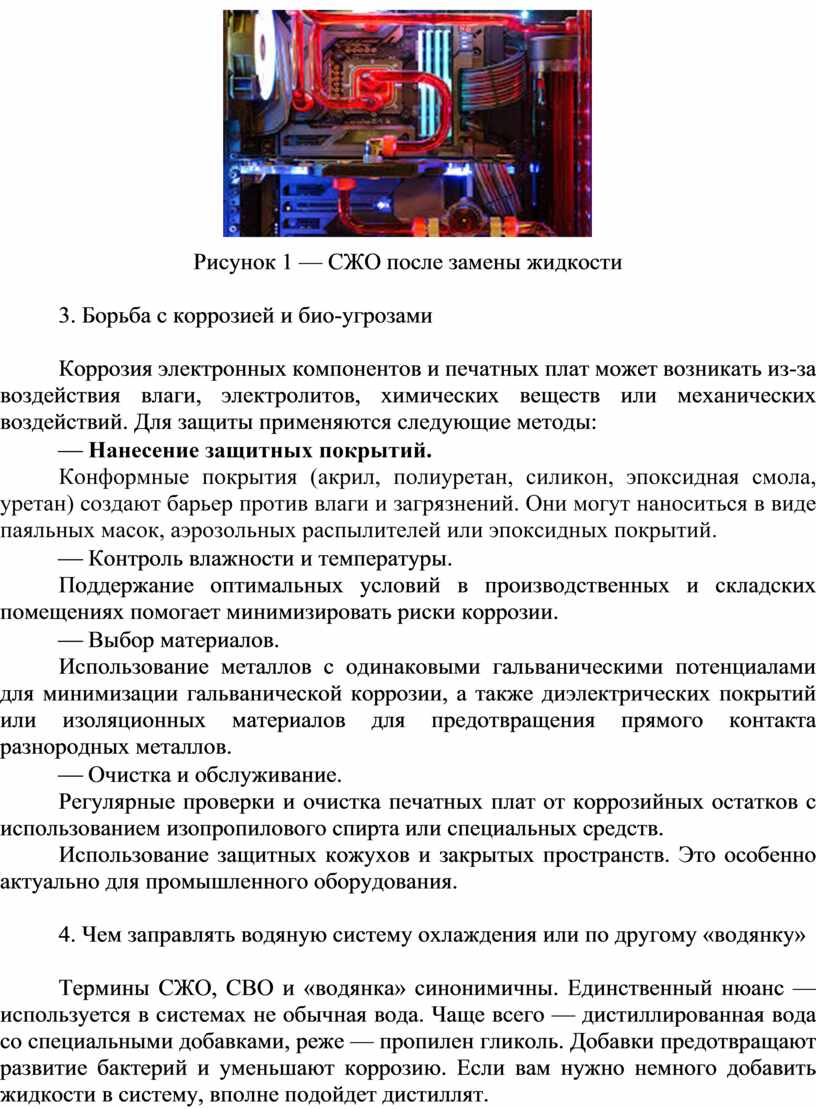

Рисунок 1 — СЖО после замены жидкости

3. Борьба с коррозией и био-угрозами

Коррозия электронных компонентов и печатных плат может возникать из-за воздействия влаги, электролитов, химических веществ или механических воздействий. Для защиты применяются следующие методы:

¾ Нанесение защитных покрытий.

Конформные покрытия (акрил, полиуретан, силикон, эпоксидная смола, уретан) создают барьер против влаги и загрязнений. Они могут наноситься в виде паяльных масок, аэрозольных распылителей или эпоксидных покрытий.

¾ Контроль влажности и температуры.

Поддержание оптимальных условий в производственных и складских помещениях помогает минимизировать риски коррозии.

¾ Выбор материалов.

Использование металлов с одинаковыми гальваническими потенциалами для минимизации гальванической коррозии, а также диэлектрических покрытий или изоляционных материалов для предотвращения прямого контакта разнородных металлов.

¾ Очистка и обслуживание.

Регулярные проверки и очистка печатных плат от коррозийных остатков с использованием изопропилового спирта или специальных средств.

Использование защитных кожухов и закрытых пространств. Это особенно актуально для промышленного оборудования.

4. Чем заправлять водяную систему охлаждения или по другому «водянку»

Термины СЖО, СВО и «водянка» синонимичны. Единственный нюанс — используется в системах не обычная вода. Чаще всего — дистиллированная вода со специальными добавками, реже — пропилен гликоль. Добавки предотвращают развитие бактерий и уменьшают коррозию. Если вам нужно немного добавить жидкости в систему, вполне подойдет дистиллят.

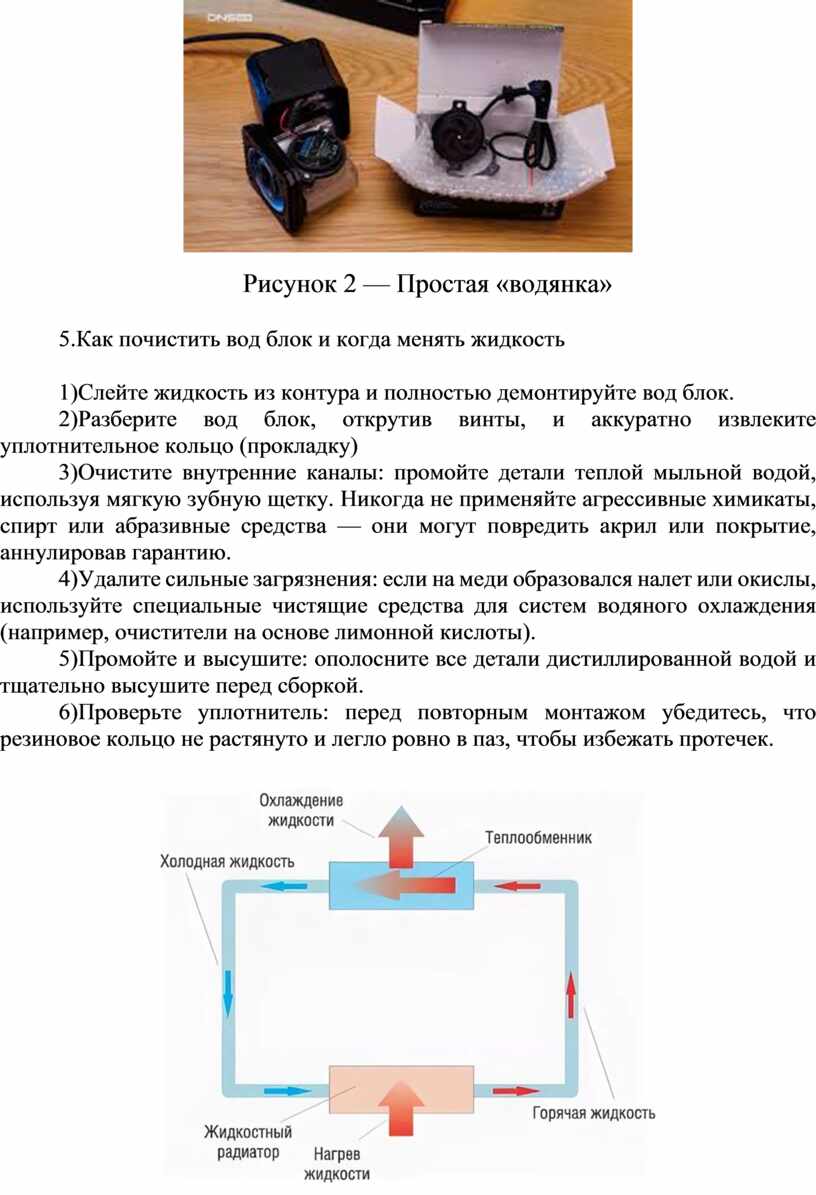

Рисунок 2 — Простая «водянка»

5.Как почистить вод блок и когда менять жидкость

1)Слейте жидкость из контура и полностью демонтируйте вод блок.

2)Разберите вод блок, открутив винты, и аккуратно извлеките уплотнительное кольцо (прокладку)

3)Очистите внутренние каналы: промойте детали теплой мыльной водой, используя мягкую зубную щетку. Никогда не применяйте агрессивные химикаты, спирт или абразивные средства — они могут повредить акрил или покрытие, аннулировав гарантию.

4)Удалите сильные загрязнения: если на меди образовался налет или окислы, используйте специальные чистящие средства для систем водяного охлаждения (например, очистители на основе лимонной кислоты).

5)Промойте и высушите: ополосните все детали дистиллированной водой и тщательно высушите перед сборкой.

6)Проверьте уплотнитель: перед повторным монтажом убедитесь, что резиновое кольцо не растянуто и легло ровно в паз, чтобы избежать протечек.

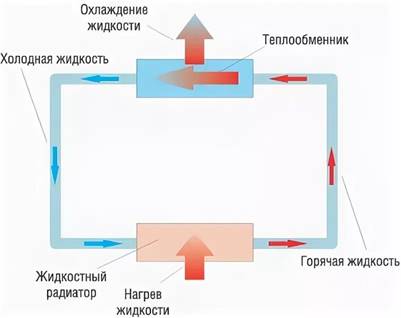

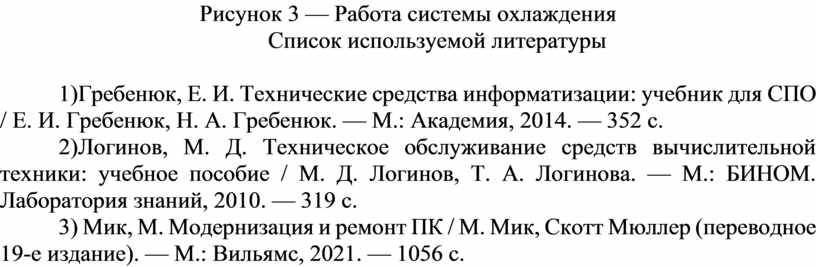

Рисунок 3 — Работа системы охлаждения
