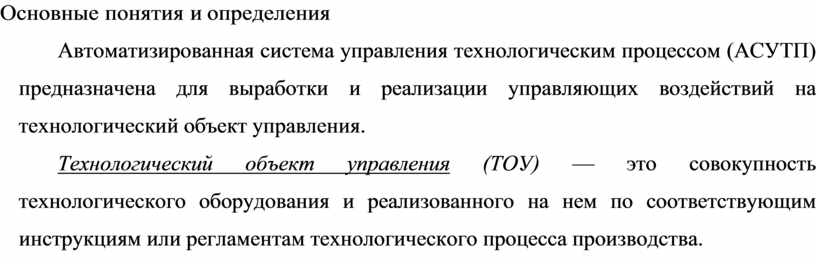

Основные понятия и определения

Автоматизированная система управления технологическим процессом (АСУТП) предназначена для выработки и реализации управляющих воздействий на технологический объект управления.

Технологический объект управления (ТОУ) — это совокупность технологического оборудования и реализованного на нем по соответствующим инструкциям или регламентам технологического процесса производства.

К технологическим объектам управления относятся:

·       технологические агрегаты и установки (группы станков), реализующие самостоятельный технологический процесс;

·       отдельные производства (цехи, участки) или производственный процесс всего промышленного предприятия, если управление этим производством носит в ос- новном технологический характер, т. е. заключается в реализации рациональных режимов работы взаимосвязанных агрегатов (участков, производств).

Совместно функционирующие ТОУ и управляющая им АСУТП образуют автоматизированный технологический комплекс (A T К). Автоматизированная  система          управления технологическим процессом  -                  человеко-машинная       система            управления, обеспечивающая                          автоматизированный        сбор     и     обработку информации,                            необходимой     для    оптимизации  управления

технологическим объектом в соответствии с принятым критерием.

Такое определение АСУТП подчеркивает наличие в ее составе современных автоматических средств сбора и обработки информации, в первую очередь средств вычислительной техники; роль человека в системе как субъекта труда, принимающего содержательное участие в выработке решений по управлению; реализацию в системе процесса обработки технологической и технико-экономической информации; цель функционирования АСУТП, заключающуюся в оптимизации работы технологического объекта управления по принятому критерию (критериям) управления путем соответствующего выбора управляющих воздействий.

Критерий управления АСУТП — это соотношение, характеризующее качество функционирования технологического объекта управления в целом и принимающее конкретные числовые значения в зависимости от используемых управляющих воздействий. Таким образом, критерием управления обычно является технико-экономический показатель (например, себестоимость выходного продукта при заданном его качестве, производительность ТОУ при заданном качестве выходного продукта и т. п.) или технический показатель (например, параметры процесса, характеристики выходного продукта).

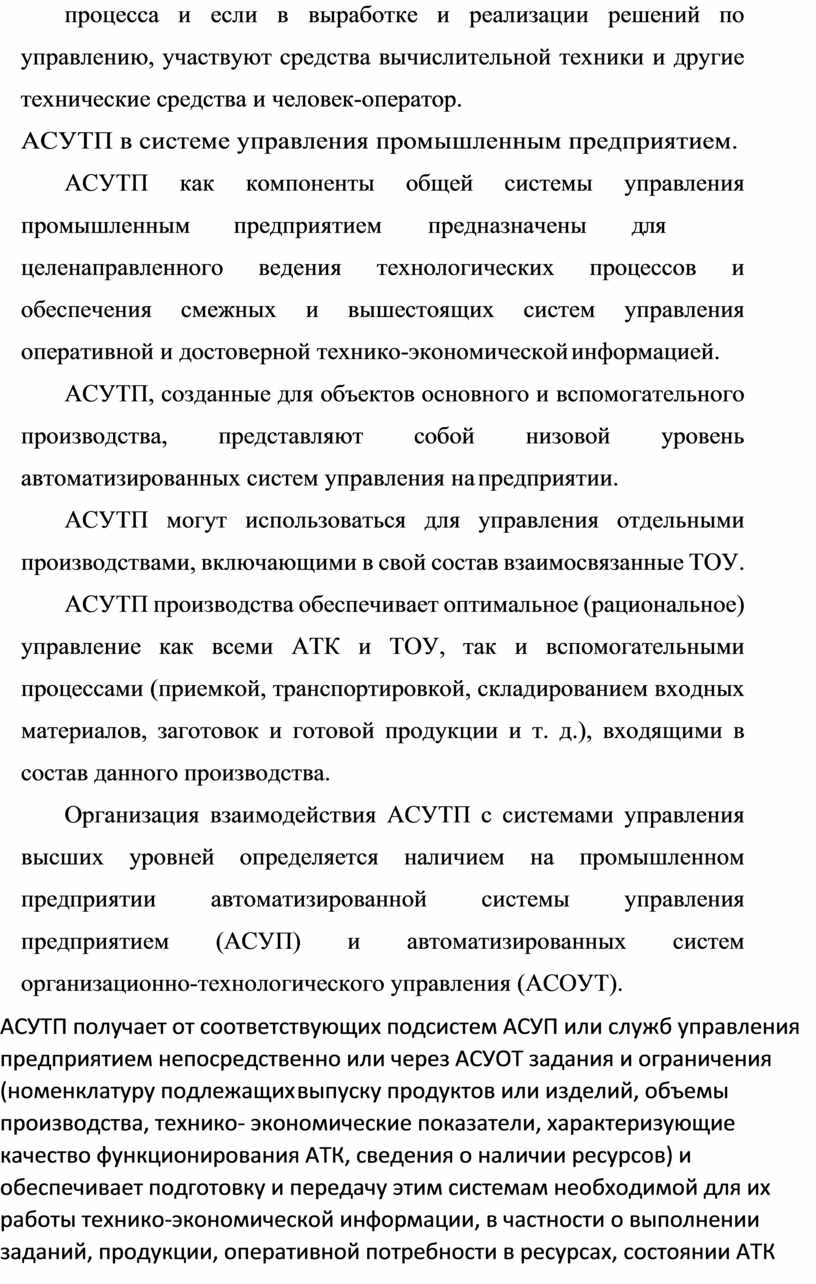

Система управления ТОУ является АСУТП в том случае, если она осуществляет управление ТОУ в целом в темпе протекания технологического процесса и если в выработке и реализации решений по управлению, участвуют средства вычислительной техники и другие технические средства и человек-оператор.

АСУТП в системе управления промышленным предприятием.

АСУТП как компоненты общей системы управления промышленным                                 предприятием      предназначены      для целенаправленного ведения технологических процессов и обеспечения смежных и вышестоящих систем управления оперативной и достоверной технико-экономической информацией.

АСУТП, созданные для объектов основного и вспомогательного производства, представляют собой низовой уровень автоматизированных систем управления на предприятии.

АСУТП могут использоваться для управления отдельными производствами, включающими в свой состав взаимосвязанные ТОУ.

АСУТП производства обеспечивает оптимальное (рациональное) управление как всеми АТК и ТОУ, так и вспомогательными процессами (приемкой, транспортировкой, складированием входных материалов, заготовок и готовой продукции и т. д.), входящими в состав данного производства.

Организация взаимодействия АСУТП с системами управления высших уровней определяется наличием на промышленном предприятии автоматизированной системы управления предприятием (АСУП) и автоматизированных систем организационно-технологического управления (АСОУТ).

АСУТП получает от соответствующих подсистем АСУП или служб управления предприятием непосредственно или через АСУОТ задания и ограничения (номенклатуру подлежащих выпуску продуктов или изделий, объемы производства, технико- экономические показатели, характеризующие качество функционирования АТК, сведения о наличии ресурсов) и обеспечивает подготовку и передачу этим системам необходимой для их работы технико-экономической информации, в частности о выполнении заданий, продукции, оперативной потребности в ресурсах, состоянии АТК (состоянии оборудования, ходе технологического процесса, его технико-экономических показателях и т. п.).

При наличии на предприятии систем технической и (или) технологической подготовки производства обеспечивается взаимодействие АСУТП с этими системами. АСУТП получают от них техническую, технологическую и другую информацию, необходимую для проведения заданных технологических процессов, и направляют в эти системы фактическую оперативную информацию, необходимую для их функционирования, в том числе для корректировок регламентов проведения технологических процессов.

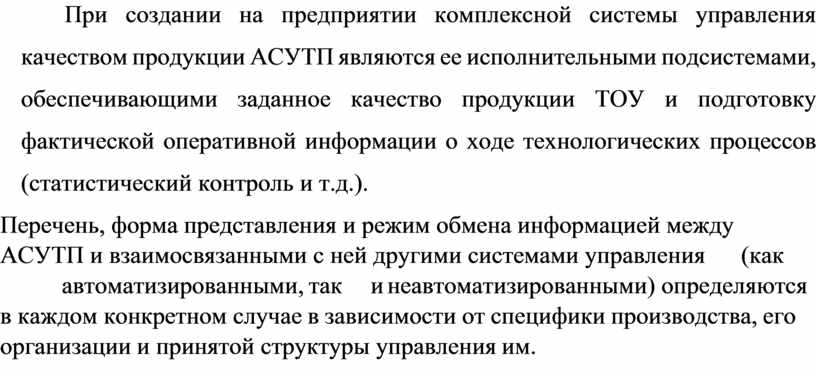

При создании на предприятии комплексной системы управления качеством продукции АСУТП являются ее исполнительными подсистемами, обеспечивающими заданное качество продукции ТОУ и подготовку фактической оперативной информации о ходе технологических процессов (статистический контроль и т.д.).

Перечень, форма представления и режим обмена информацией между АСУТП и взаимосвязанными с ней другими системами управления   (как   автоматизированными,         так    и неавтоматизированными) определяются в каждом конкретном случае в зависимости от специфики производства, его организации и принятой структуры управления им.
