Тема:

Отражение света. Законы отражения. Плоское зеркало.

Перископ.

§

               А            С               В

                             α   β

                         О

М                                                         N

Рис.1

MN – поверхность _________________

AO – _________________________ луч

OB – _________________________ луч

OC – ___________________ к поверхности зеркала в точке падения луча

< α – угол __________________

< β – угол ___________________

                                            M

   S^'                                                _O                                     S

                                                      _A

                                                      B

                                            N

1.      __________________

2.      __________________________________________________________________________________________

3.      __________________

4.      ________________________________________________________________________

                                                  В

                                                                                                                 2

                                                                                                                                    1

                      А                                                            4                                      3

υ=2 м/с

u-?

                                                                                          υ

                     А₁ ^'                    А₂ ^'       А₂                        А₁

γ

Фамилия обучаемого:

№ группы:

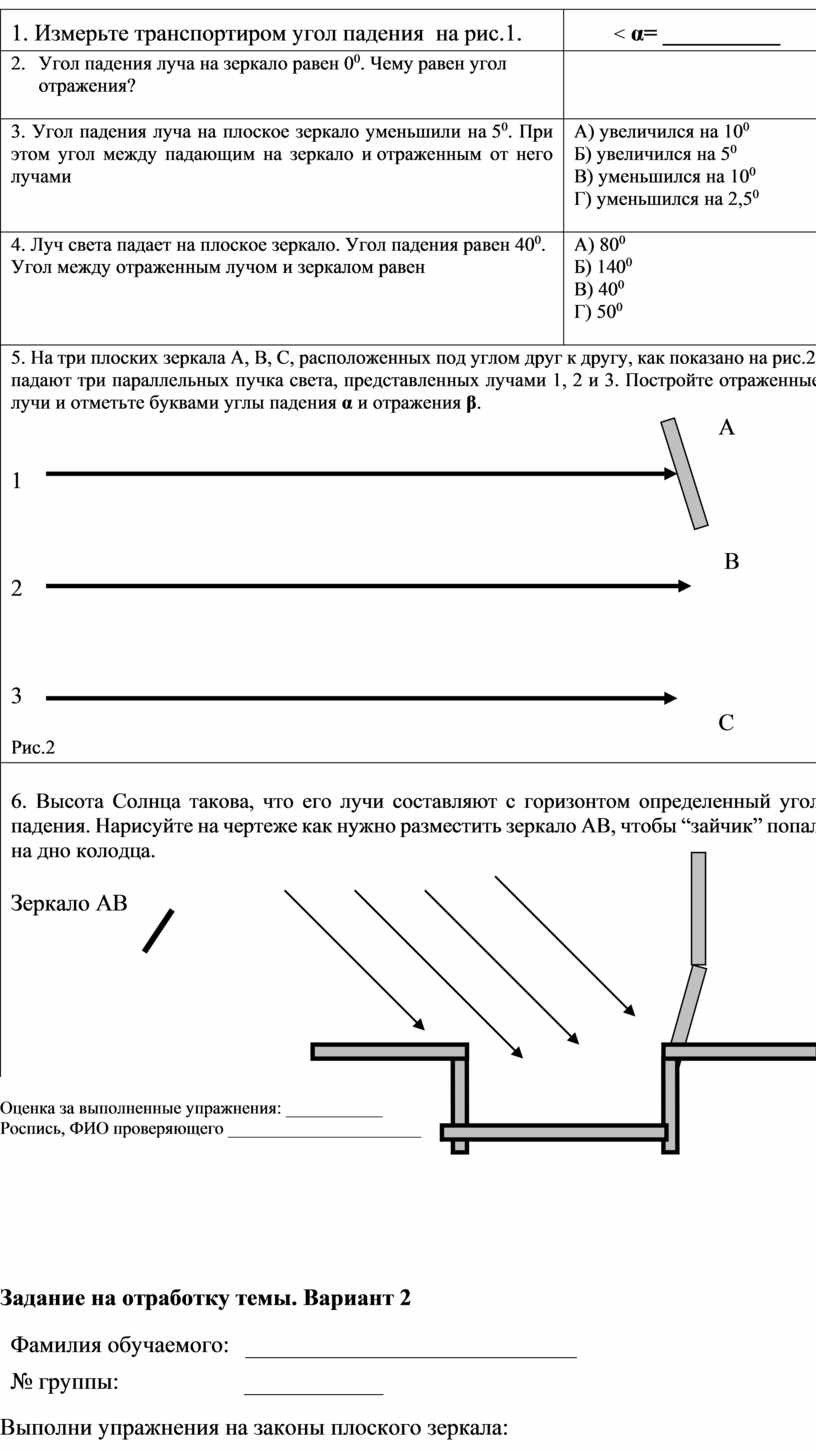

1. Измерьте транспортиром угол падения  на рис.1.

< α= __________

2.       Угол падения луча на зеркало равен 0⁰. Чему равен угол отражения?

3. Угол падения луча на плоское зеркало уменьшили на 5⁰. При этом угол между падающим на зеркало и отраженным от него лучами

А) увеличился на 10⁰

Б) увеличился на 5⁰

В) уменьшился на 10⁰

Г) уменьшился на 2,5⁰

4. Луч света падает на плоское зеркало. Угол падения равен 40⁰. Угол между отраженным лучом и зеркалом равен

А) 80⁰

Б) 140⁰

В) 40⁰

Г) 50⁰

5. На три плоских зеркала А, В, С, расположенных под углом друг к другу, как показано на рис.2, падают три параллельных пучка света, представленных лучами 1, 2 и 3. Постройте отраженные лучи и отметьте буквами углы падения α и отражения β.

                                                                                                                         А

1

                                                                                                                          В

2

3

                                                                                                                         С

Рис.2

6. Высота Солнца такова, что его лучи составляют с горизонтом определенный угол падения. Нарисуйте на чертеже как нужно разместить зеркало АВ, чтобы “зайчик” попал на дно колодца.

Зеркало АВ

Фамилия обучаемого:

№ группы:

1. Перед вертикально поставленным плоским зеркалом стоит человек. Как изменится расстояние между человеком и его изображением, если человек приблизился к плоскости зеркала на 1 м.

А) уменьшится на 2 м.

Б) уменьшится на 1 м

В) уменьшится на 0,5 м.

Г) не изменится

2. Глаз находится от зеркала на расстоянии а. На каком расстоянии от глаз будет его изображение в плоском зеркале?

А) 0

Б) 2а

В) а

Г)ответ неоднозначен

3. 2/3 угла между падающим и отраженным лучами составляет 80⁰. Определите, чему равен угол отражения.

А) 120⁰

Б) 40⁰

В) 50⁰

Г) 60⁰

4. 2/5 угла между падающим и отраженным лучами составляет 60⁰. Определите, чему равен угол падения.

А) 150⁰

Б) 100⁰

В) 75⁰

Г) 70⁰

5. Какие изменения происходят со световым пучком при отражении его от плоского зеркала

А) изменяются структура и направление светового пучка

Б) изменяется только структура светового пучка

В) изменяется направление светового пучка, но не меняется структура

6. Человек стоял перед плоским зеркалом, затем отошел от него на расстояние 1 м.  Как изменится величина изображения?

А) уменьшится

Б) увеличится

В) не изменится

7. Чему равен угол отражения?

         30⁰

А) 30⁰

Б) 60⁰

В) 90⁰

8. Какая позиция рисунка правильно показывает ход лучей в плоских зеркалах?

   А                                                      Б

           В                                      Г

А) а, в

Б) б, г

В) а

Г) а, б, в, г

9. Какая позиция рисунка правильно показывает ход лучей в плоских зеркалах?

                  А                                      Б

                В

                                                                 Г

А) б, в

Б) а, г

В) а, б, в, г

Г) а, б

10. От лампы на плоское зеркало падает пучок лучей. Где окажется изображение лампы в зеркале?

                            1       2          3           4

А) 1, 3, 4

Б) 2, 3

В) 3

Г) 4

11. От лампы на плоское зеркало падает пучок лучей. Где окажется изображение лампы в зеркале?

      3

      2

      1

А) 1

Б) 2

В) 3

Г) 1, 2, 3

12. Справедливы ли законы отражения в случае падения света на лист тетрадной бумаги?

А) справедливы

Б) справедливы, если лучи падают перпендикулярно

В) нет

13. Как увеличится угол между падающим и отраженным лучами, если плоское зеркало повернуть на угол φ

А) на φ

Б) на 0,5φ

В) на 2φ

14. Какое из утверждений неверно?

А) световой луч не перпендикулярен волновой поверхности, Б) в однородной среде световые лучи-прямые линии, В) световой луч-это линия, вдоль которой распространяется энергия световой волны
