Параллельное соединений проводников

Конспект урока по физике
в 8 классе

«Параллельное соединение проводников»

Цели урока:

·       Обучающая:  формирование у учащихся знаний о параллельном соединении проводников; применение знаний на практике.

·        Развивающая:  Развивать  логическое  мышление, память, внимание  у  учащихся, умений сравнивать и обобщать.

·        Воспитывающая:  продолжить формирование познавательного интереса к предмету «физика».

Дидактический тип урока:  изучение нового материала.

Форма урока:  интерактивная беседа с элементами поиска.

Оборудование:

v Лаборатория L-микро «Электричество»

v Лаборатория L-микро «Электричество 1»

v компьютер

v мультимедийный проектор

План урока

1.     Организационный момент.

2.     Мотивация.

3.     Изучение нового материала (слайд 2-12).

4.     Решение задач (слайд 13).

5.     Рефлексия (слайд 20).

6.     Домашнее задание (слайд 21).

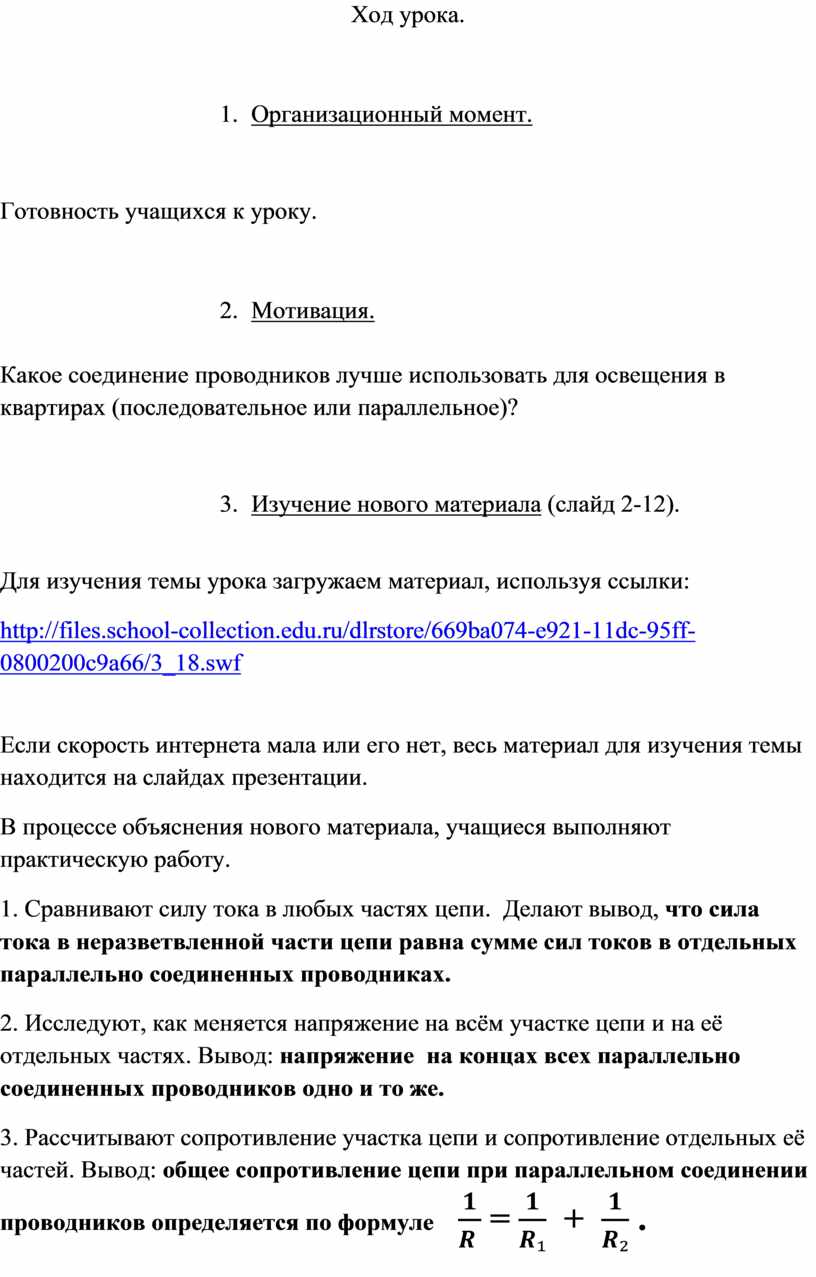

Ход урока.

1.     Организационный момент.

Готовность учащихся к уроку.

2.     Мотивация.

Какое соединение проводников лучше использовать для освещения в квартирах (последовательное или параллельное)?

3.     Изучение нового материала (слайд 2-12).

Для изучения темы урока загружаем материал, используя ссылки:

http://files.school-collection.edu.ru/dlrstore/669ba074-e921-11dc-95ff-0800200c9a66/3_18.swf

Если скорость интернета мала или его нет, весь материал для изучения темы находится на слайдах презентации.

В процессе объяснения нового материала, учащиеся выполняют практическую работу.

1. Сравнивают силу тока в любых частях цепи.  Делают вывод, что сила тока в неразветвленной части цепи равна сумме сил токов в отдельных параллельно соединенных проводниках.

2. Исследуют, как меняется напряжение на всём участке цепи и на её отдельных частях. Вывод: напряжение  на концах всех параллельно соединенных проводников одно и то же.

3. Рассчитывают сопротивление участка цепи и сопротивление отдельных её частей. Вывод: общее сопротивление цепи при параллельном соединении проводников определяется по формуле     =   +   .

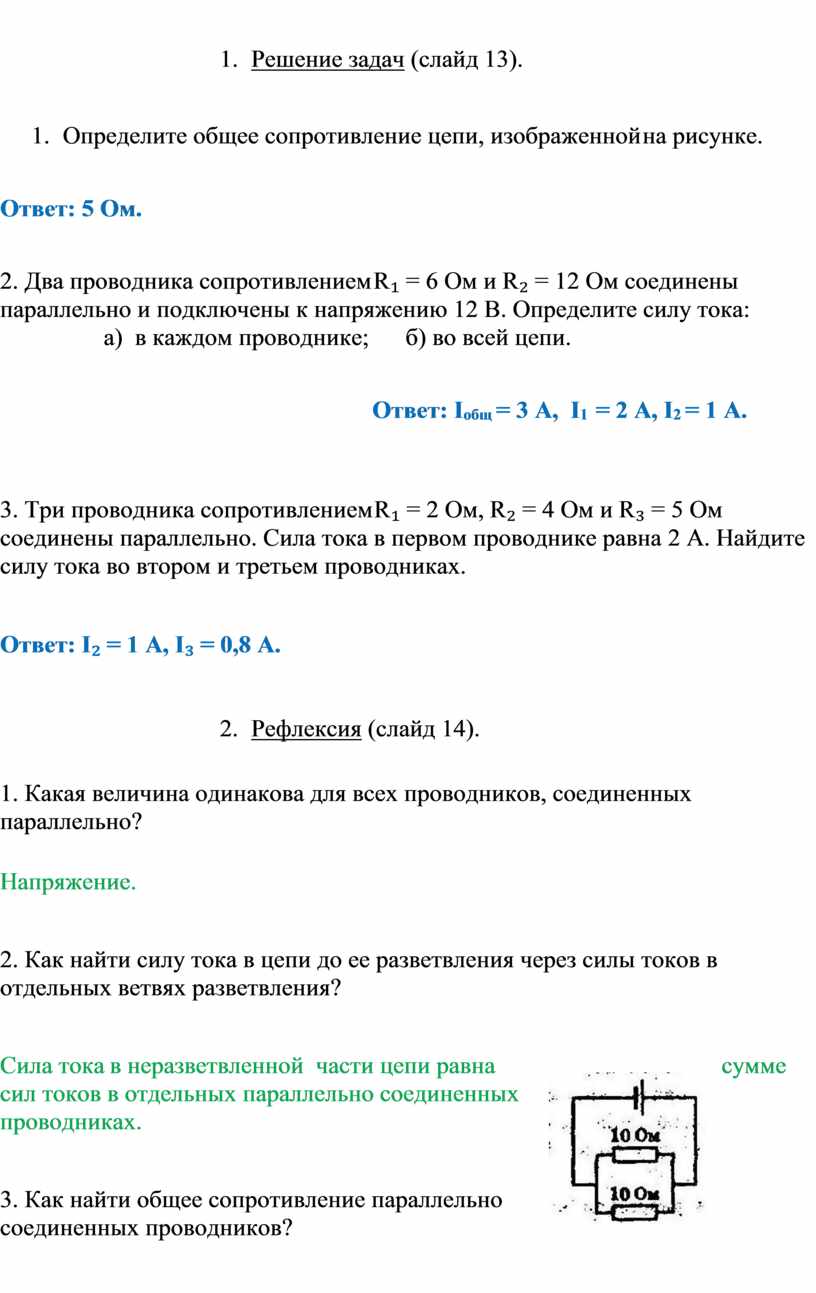

4.     Решение задач (слайд 13).

1.     Определите общее сопротивление цепи, изображенной на рисунке.

                                                               Ответ: 5 Ом.

2. Два проводника сопротивлением R₁ = 6 Ом и R₂ = 12 Ом соединены параллельно и подключены к напряжению 12 В. Определите силу тока:

                 а)  в каждом проводнике;      б) во всей цепи.

                                                             Ответ: I_общ = 3 А,  I₁  = 2 А, I₂ = 1 А.

3. Три проводника сопротивлением R₁ = 2 Ом, R₂ = 4 Ом и R₃ = 5 Ом соединены параллельно. Сила тока в первом проводнике равна  2 А. Найдите силу тока во втором и третьем проводниках.

                                                                          Ответ: I₂ = 1 А, I₃ = 0,8 А.

5.     Рефлексия (слайд 14).

1. Какая величина одинакова для всех проводников, соединенных параллельно?

Напряжение.

2. Как найти силу тока в цепи до ее разветвления через силы токов в отдельных ветвях разветвления?

Сила тока в неразветвленной  части цепи равна сумме сил токов в отдельных параллельно соединенных проводниках.

3. Как найти общее сопротивление параллельно соединенных проводников?

Общее сопротивление цепи при параллельном соединении проводников определяется по формуле        =   +

6.     Домашнее задание (слайд 15).

§ 49   Упр. 23  № 1, 3.
