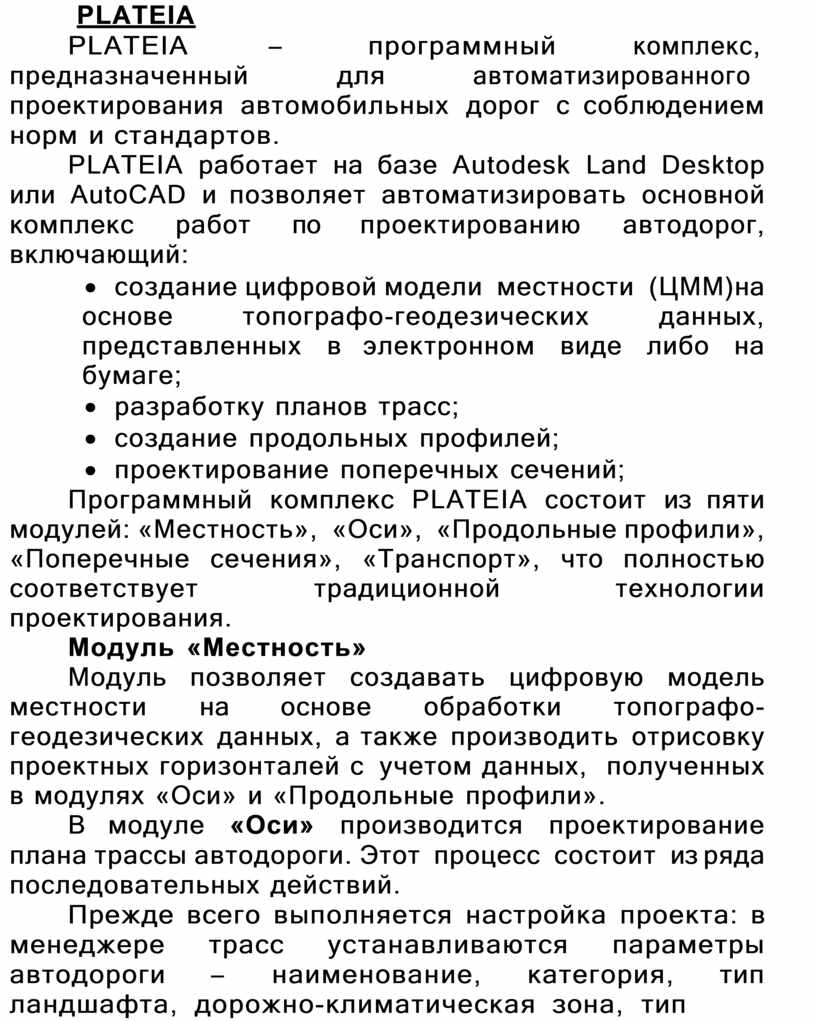

PLATEIA

PLATEIA          –            программный          комплекс, предназначенный           для           автоматизированного проектирования автомобильных дорог с соблюдением норм и стандартов.

PLATEIA работает на базе Autodesk Land Desktop или AutoCAD и позволяет автоматизировать основной комплекс работ по проектированию автодорог, включающий:

·       создание цифровой модели  местности  (ЦММ) на основе топографо-геодезических данных, представленных в электронном виде либо на бумаге;

·       разработку планов трасс;

·       создание продольных профилей;

·       проектирование поперечных сечений;

Программный комплекс PLATEIA состоит из пяти модулей: «Местность», «Оси»,  «Продольные профили», «Поперечные сечения», «Транспорт», что полностью соответствует традиционной технологии проектирования.

Модуль «Местность»

Модуль позволяет создавать цифровую модель местности на основе обработки топографо- геодезических данных, а также производить отрисовку проектных горизонталей с учетом данных,  полученных в модулях «Оси» и «Продольные профили».

В модуле «Оси» производится проектирование плана трассы автодороги. Этот  процесс  состоит  из ряда последовательных действий.

Прежде всего выполняется настройка проекта: в менеджере трасс устанавливаются параметры автодороги – наименование, категория, тип ландшафта, дорожно-климатическая зона, тип

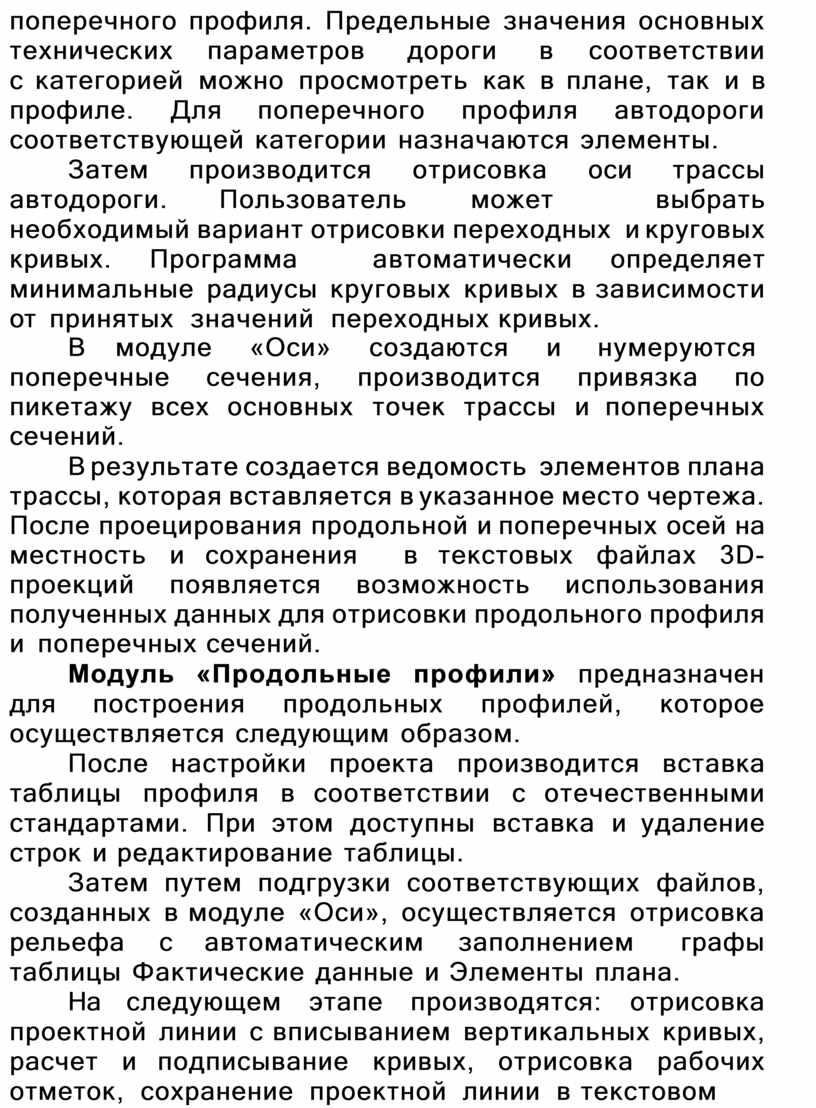

поперечного профиля. Предельные значения основных технических    параметров     дороги     в     соответствии с категорией можно просмотреть как в плане, так и в профиле. Для поперечного профиля автодороги соответствующей категории назначаются элементы.

Затем производится отрисовка оси трассы автодороги. Пользователь может  выбрать необходимый вариант отрисовки переходных и круговых кривых. Программа  автоматически определяет минимальные радиусы круговых кривых в зависимости от принятых  значений переходных кривых.

В    модуле    «Оси»    создаются    и     нумеруются

поперечные сечения, производится привязка по пикетажу всех основных точек трассы и поперечных сечений.

В результате создается ведомость элементов плана трассы, которая вставляется в указанное место чертежа. После проецирования продольной и поперечных осей на местность и сохранения  в текстовых файлах 3D-проекций появляется возможность использования полученных данных для отрисовки продольного профиля  и поперечных сечений.

Модуль «Продольные профили» предназначен для построения продольных профилей, которое осуществляется следующим образом.

После настройки проекта производится вставка таблицы профиля в соответствии с отечественными стандартами. При этом доступны вставка и удаление строк и редактирование таблицы.

Затем путем подгрузки соответствующих файлов, созданных в модуле «Оси», осуществляется отрисовка рельефа с автоматическим заполнением графы таблицы Фактические данные и Элементы плана.

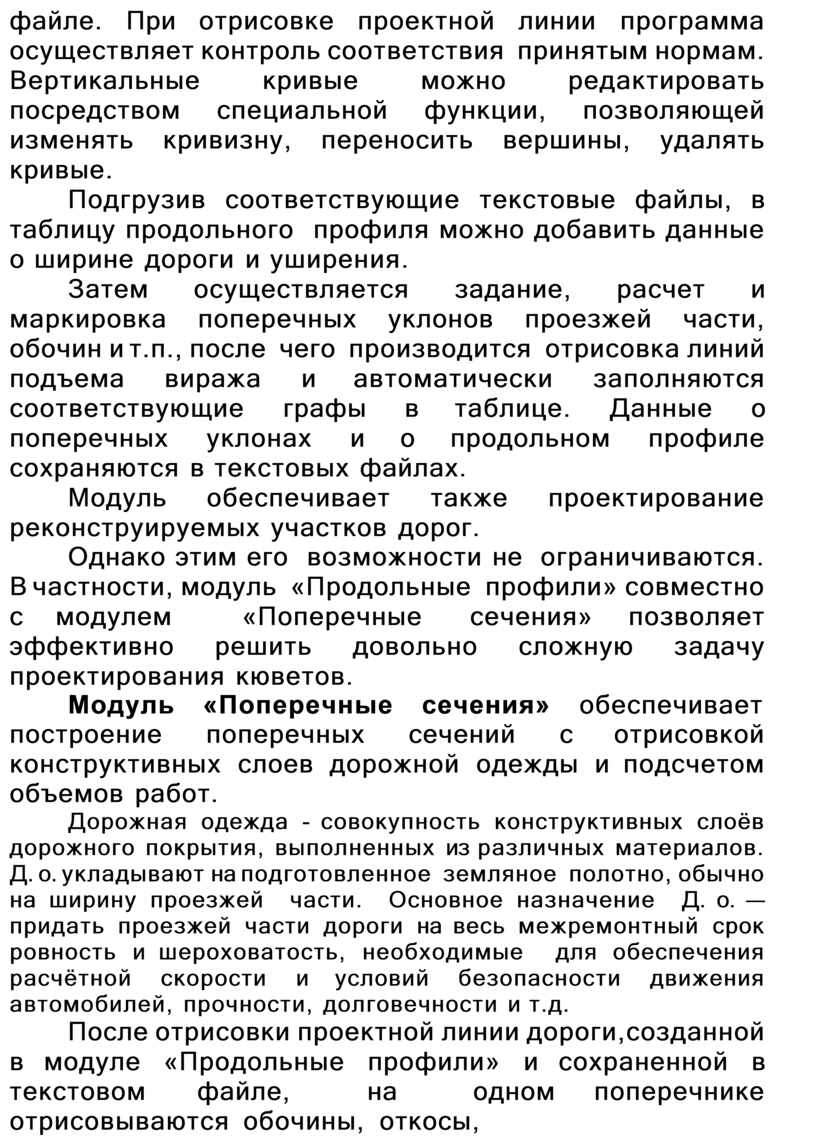

На следующем этапе производятся: отрисовка проектной линии с вписыванием вертикальных кривых, расчет и подписывание кривых, отрисовка рабочих отметок, сохранение проектной линии в текстовом

файле. При отрисовке проектной линии программа осуществляет контроль соответствия  принятым нормам. Вертикальные кривые можно редактировать посредством специальной функции, позволяющей изменять кривизну, переносить вершины, удалять кривые.

Подгрузив соответствующие текстовые файлы, в таблицу продольного  профиля можно добавить данные о ширине дороги и уширения.

Затем осуществляется задание, расчет и маркировка поперечных уклонов проезжей части, обочин и т.п., после  чего  производится  отрисовка линий подъема виража и автоматически заполняются соответствующие графы в таблице. Данные о поперечных уклонах и о продольном профиле сохраняются в текстовых файлах.

Модуль обеспечивает также проектирование реконструируемых участков дорог.

Однако этим его  возможности не  ограничиваются. В частности, модуль  «Продольные профили» совместно с модулем  «Поперечные сечения» позволяет эффективно решить довольно сложную задачу проектирования кюветов.

Модуль   «Поперечные    сечения»   обеспечивает

построение поперечных сечений с отрисовкой конструктивных слоев дорожной одежды и подсчетом объемов работ.

Дорожная одежда - совокупность конструктивных слоёв дорожного покрытия, выполненных из различных материалов. Д. о. укладывают на подготовленное  земляное  полотно, обычно на ширину проезжей  части.  Основное назначение  Д. о. — придать проезжей части дороги на весь межремонтный срок ровность и шероховатость, необходимые  для обеспечения расчётной скорости и условий безопасности движения автомобилей, прочности, долговечности и т.д.

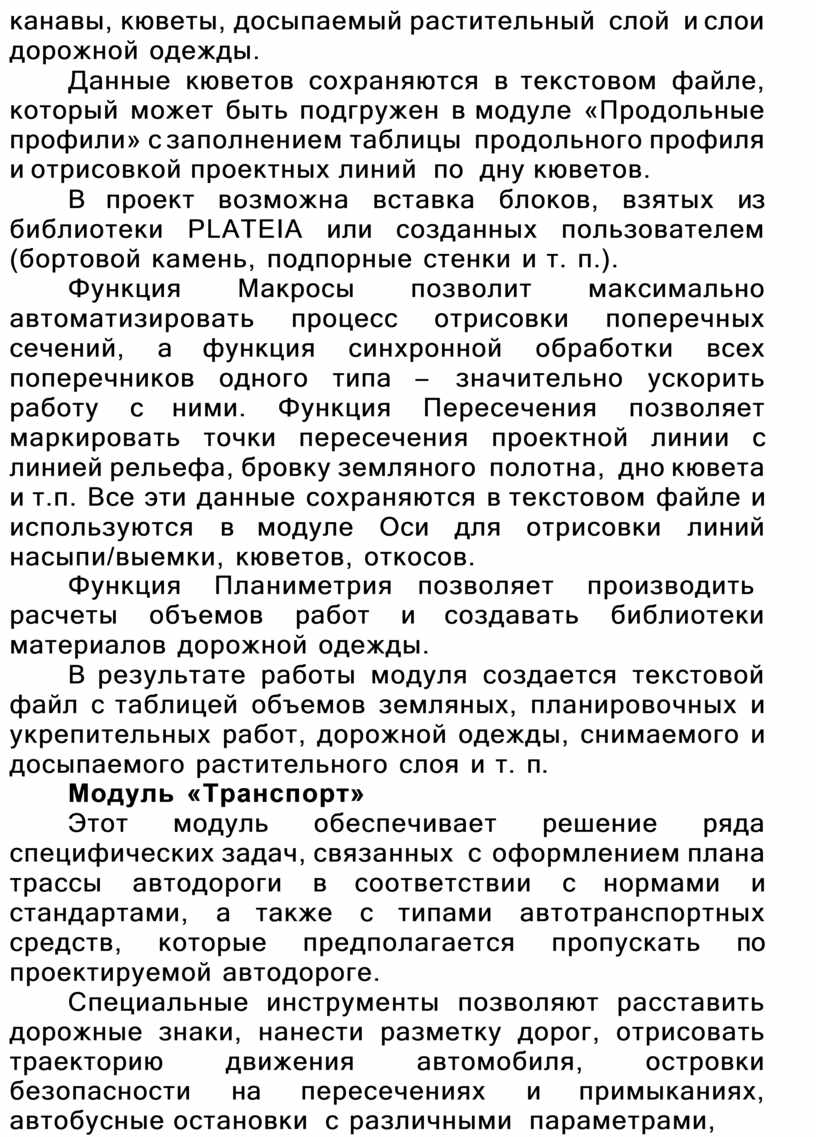

После отрисовки проектной линии дороги, созданной в модуле «Продольные профили» и сохраненной в текстовом файле,  на  одном поперечнике отрисовываются обочины, откосы,

канавы, кюветы, досыпаемый растительный  слой  и слои дорожной одежды.

Данные кюветов сохраняются в текстовом файле, который может быть подгружен в модуле «Продольные профили» с заполнением таблицы  продольного профиля и отрисовкой проектных линий  по дну кюветов.

В проект возможна вставка блоков, взятых из библиотеки PLATEIA или созданных пользователем (бортовой камень, подпорные стенки и т. п.).

Функция Макросы позволит максимально автоматизировать процесс отрисовки поперечных сечений, а функция синхронной обработки всех поперечников одного типа – значительно ускорить работу с ними. Функция Пересечения позволяет маркировать точки пересечения проектной линии с линией рельефа, бровку земляного  полотна, дно кювета и т.п. Все эти данные сохраняются в текстовом файле и используются в модуле Оси для отрисовки линий насыпи/выемки, кюветов, откосов.

Функция   Планиметрия   позволяет   производить

расчеты объемов работ и создавать библиотеки материалов дорожной одежды.

В результате работы модуля создается текстовой файл с таблицей объемов земляных, планировочных и укрепительных работ, дорожной одежды, снимаемого и досыпаемого растительного слоя и т. п.

Модуль «Транспорт»

Этот модуль обеспечивает решение ряда специфических задач, связанных  с оформлением плана трассы автодороги в соответствии с нормами и стандартами, а также с типами автотранспортных средств, которые предполагается пропускать по проектируемой автодороге.

Специальные инструменты позволяют расставить дорожные знаки, нанести разметку дорог, отрисовать траекторию движения автомобиля, островки безопасности на пересечениях и примыканиях, автобусные остановки с различными параметрами,

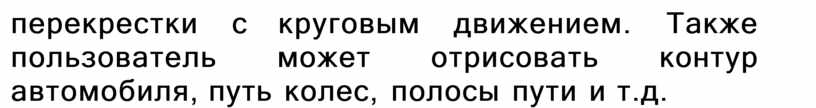

перекрестки с круговым движением. Также пользователь может отрисовать контур автомобиля, путь колес, полосы пути и т.д.
