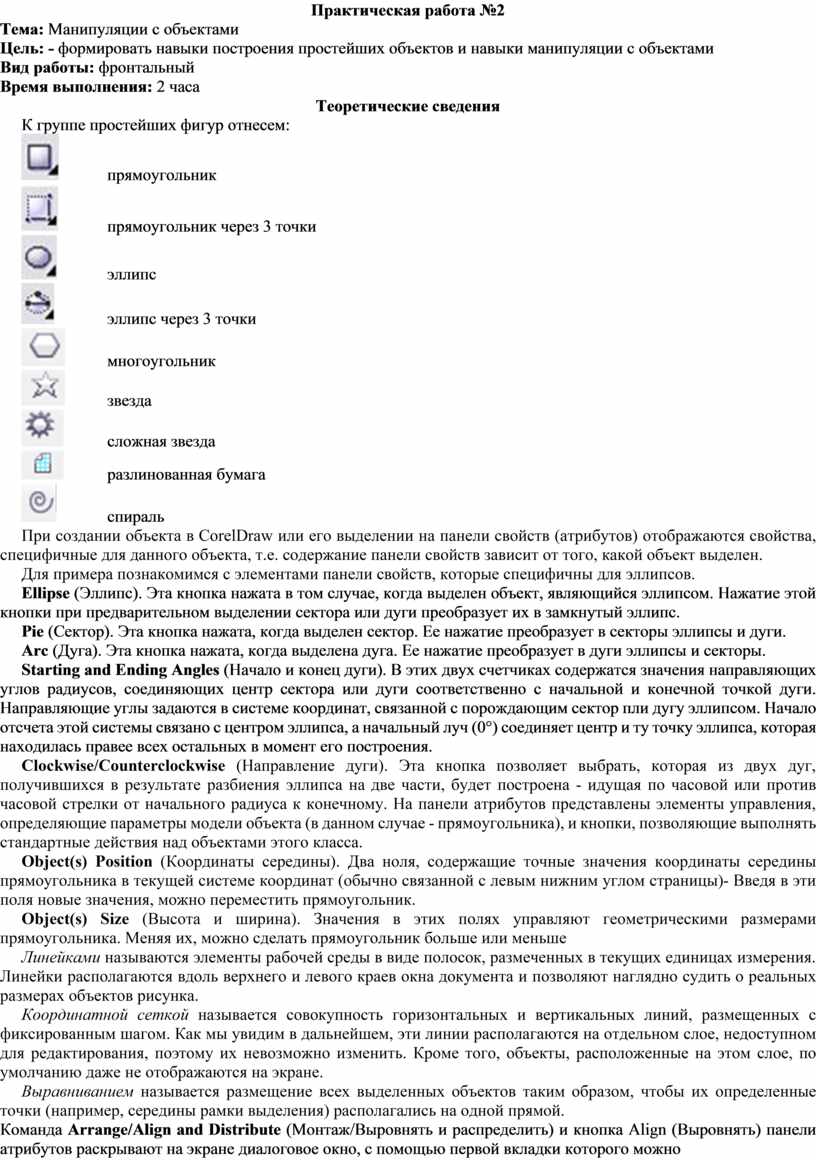

Практическая работа №2

Тема: Манипуляции с объектами

Цель: - формировать навыки построения простейших объектов и навыки манипуляции с объектами

Вид работы: фронтальный

Время выполнения: 2 часа

Теоретические сведения

К группе простейших фигур отнесем:

           прямоугольник

           прямоугольник через 3 точки

           эллипс

            эллипс через 3 точки

         многоугольник

         звезда

          сложная звезда

          разлинованная бумага

           спираль

При создании объекта в CorelDraw или его выделении на панели свойств (атрибутов) отображаются свойства, специфичные для данного объекта, т.е. содержание панели свойств зависит от того, какой объект выделен.

Для примера познакомимся с элементами панели свойств, которые специфичны для эллипсов.

Ellipse (Эллипс). Эта кнопка нажата в том случае, когда выделен объект, являющийся эллипсом. Нажатие этой кнопки при предварительном выделении сектора или дуги преобразует их в замкнутый эллипс.

Pie (Сектор). Эта кнопка нажата, когда выделен сектор. Ее нажатие преобразует в секторы эллипсы и дуги.

Arc (Дуга). Эта кнопка нажата, когда выделена дуга. Ее нажатие преобразует в дуги эллипсы и секторы.

Starting and Ending Angles (Начало и конец дуги). В этих двух счетчиках содержатся значения направляющих углов радиусов, соединяющих центр сектора или дуги соответственно с начальной и конечной точкой дуги. Направляющие углы задаются в системе координат, связанной с порождающим сектор пли дугу эллипсом. Начало отсчета этой системы связано с центром эллипса, а начальный луч (0°) соединяет центр и ту точку эллипса, которая находилась правее всех остальных в момент его построения.

Clockwise/Counterclockwise (Направление дуги). Эта кнопка позволяет выбрать, которая из двух дуг, получившихся в результате разбиения эллипса на две части, будет построена - идущая по часовой или против часовой стрелки от начального радиуса к конечному. На панели атрибутов представлены элементы управления, определяющие параметры модели объекта (в данном случае - прямоугольника), и кнопки, позволяющие выполнять стандартные действия над объектами этого класса.

Object(s) Position (Координаты середины). Два ноля, содержащие точные значения координаты середины прямоугольника в текущей системе координат (обычно связанной с левым нижним углом страницы)- Введя в эти поля новые значения, можно переместить прямоугольник.

Object(s) Size (Высота и ширина). Значения в этих полях управляют геометрическими размерами прямоугольника. Меняя их, можно сделать прямоугольник больше или меньше

Линейками называются элементы рабочей среды в виде полосок, размеченных в текущих единицах измерения. Линейки располагаются вдоль верхнего и левого краев окна документа и позволяют наглядно судить о реальных размерах объектов рисунка.

Координатной сеткой называется совокупность горизонтальных и вертикальных линий, размещенных с фиксированным шагом. Как мы увидим в дальнейшем, эти линии располагаются на отдельном слое, недоступном для редактирования, поэтому их невозможно изменить. Кроме того, объекты, расположенные на этом слое, по умолчанию даже не отображаются на экране.

Выравниванием называется размещение всех выделенных объектов таким образом, чтобы их определенные точки (например, середины рамки выделения) располагались на одной прямой.

Команда Arrange/Align and Distribute (Монтаж/Выровнять и распределить) и кнопка Align (Выровнять) панели атрибутов раскрывают на экране диалоговое окно, с помощью первой вкладки которого можно автоматически выровнять середины или края рамок выделения выделенных объектов по горизонтали или вертикали.

Задания к практической работе

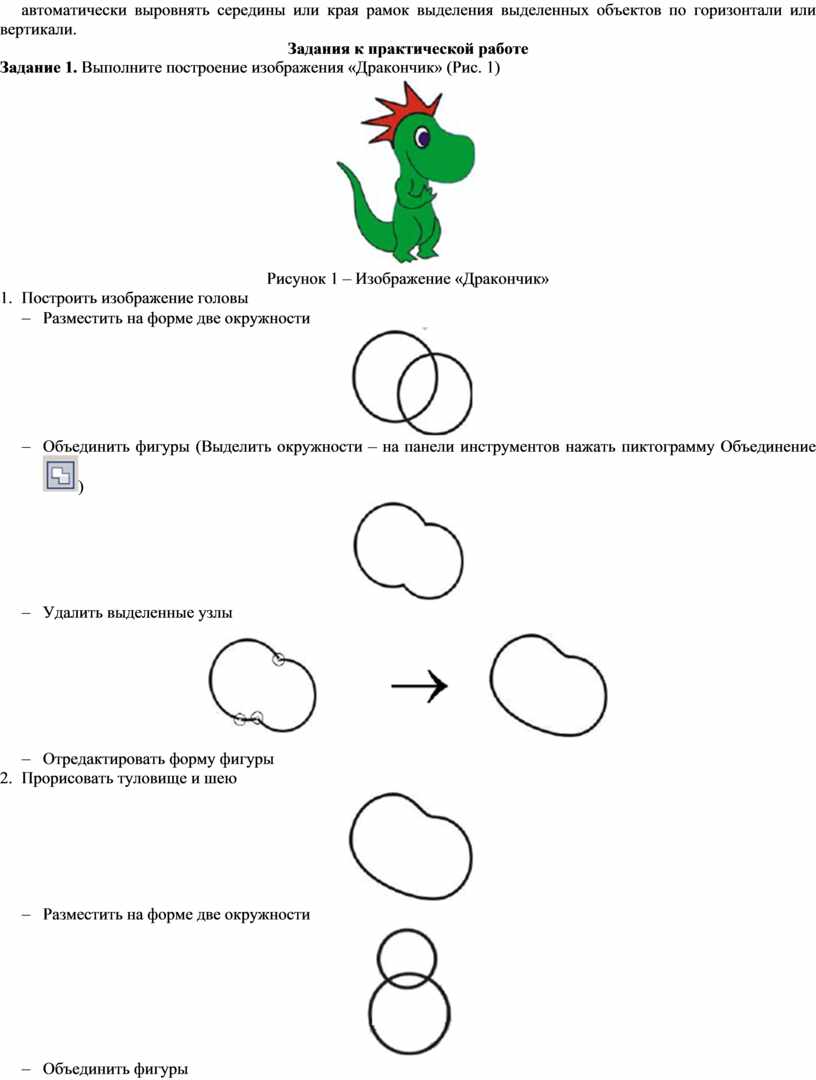

Задание 1. Выполните построение изображения «Дракончик» (Рис. 1)

Рисунок 1 – Изображение «Дракончик»

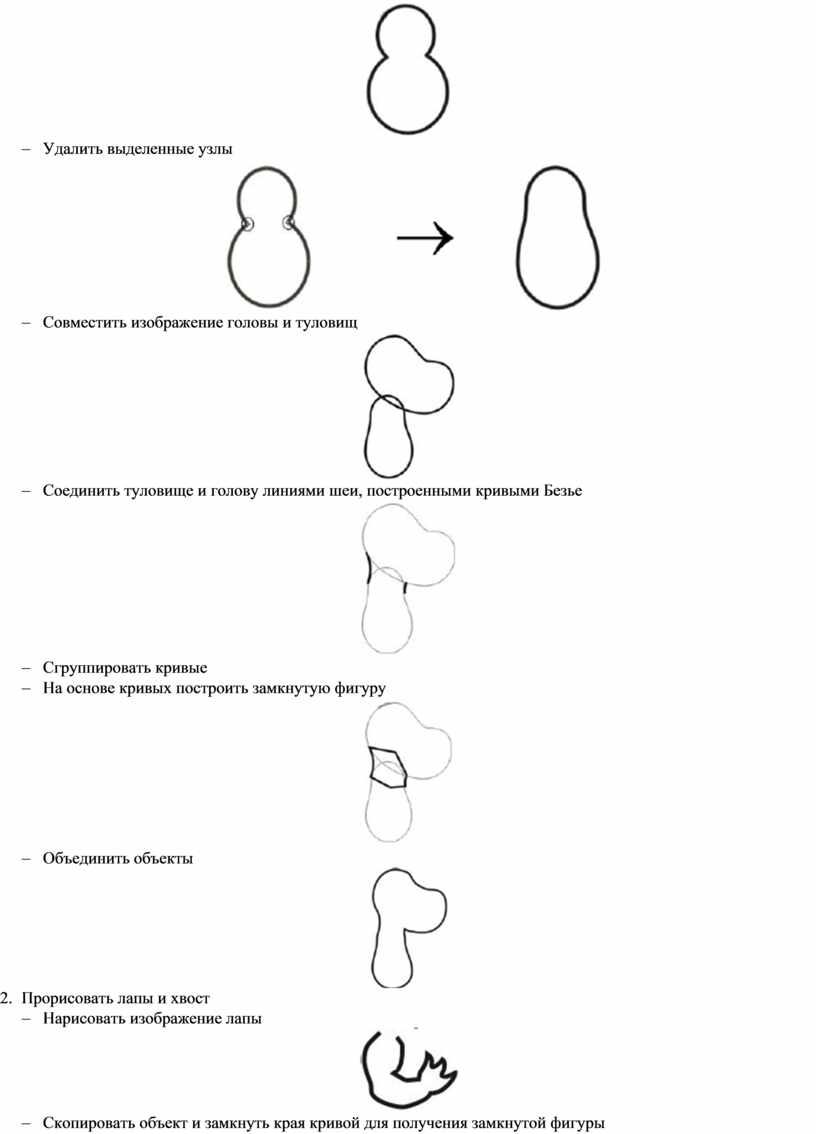

1.    Построить изображение головы

-      Разместить на форме две окружности

-      Объединить фигуры (Выделить окружности – на панели инструментов нажать пиктограмму Объединение )

-      Удалить выделенные узлы

-      Отредактировать форму фигуры

2.    Прорисовать туловище и шею

-      Разместить на форме две окружности

-      Объединить фигуры

-      Удалить выделенные узлы

-      Совместить изображение головы и туловищ

-      Соединить туловище и голову линиями шеи, построенными кривыми Безье

-      Сгруппировать кривые

-      На основе кривых построить замкнутую фигуру

-      Объединить объекты

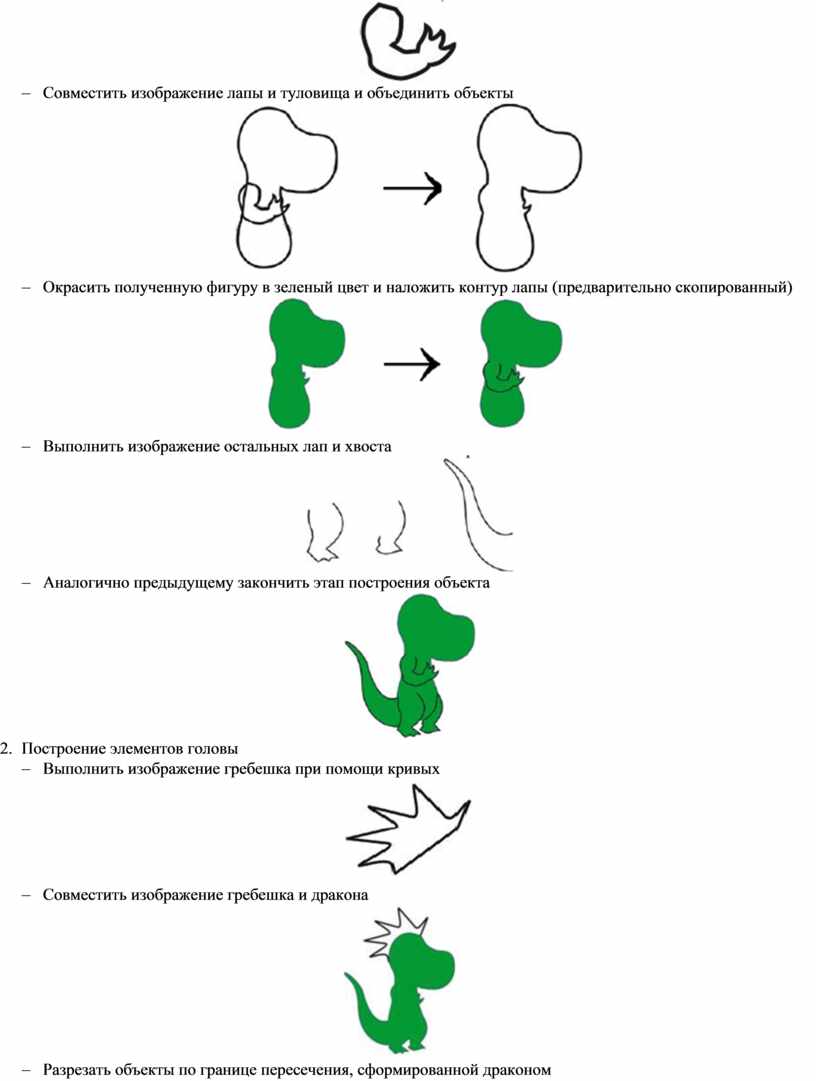

3.    Прорисовать лапы и хвост

-      Нарисовать изображение лапы

-      Скопировать объект и замкнуть края кривой для получения замкнутой фигуры

-      Совместить изображение лапы и туловища и объединить объекты

-      Окрасить полученную фигуру в зеленый цвет и наложить контур лапы (предварительно скопированный)

-      Выполнить изображение остальных лап и хвоста

-      Аналогично предыдущему закончить этап построения объекта

4.    Построение элементов головы

-      Выполнить изображение гребешка при помощи кривых

-      Совместить изображение гребешка и дракона

-      Разрезать объекты по границе пересечения, сформированной драконом

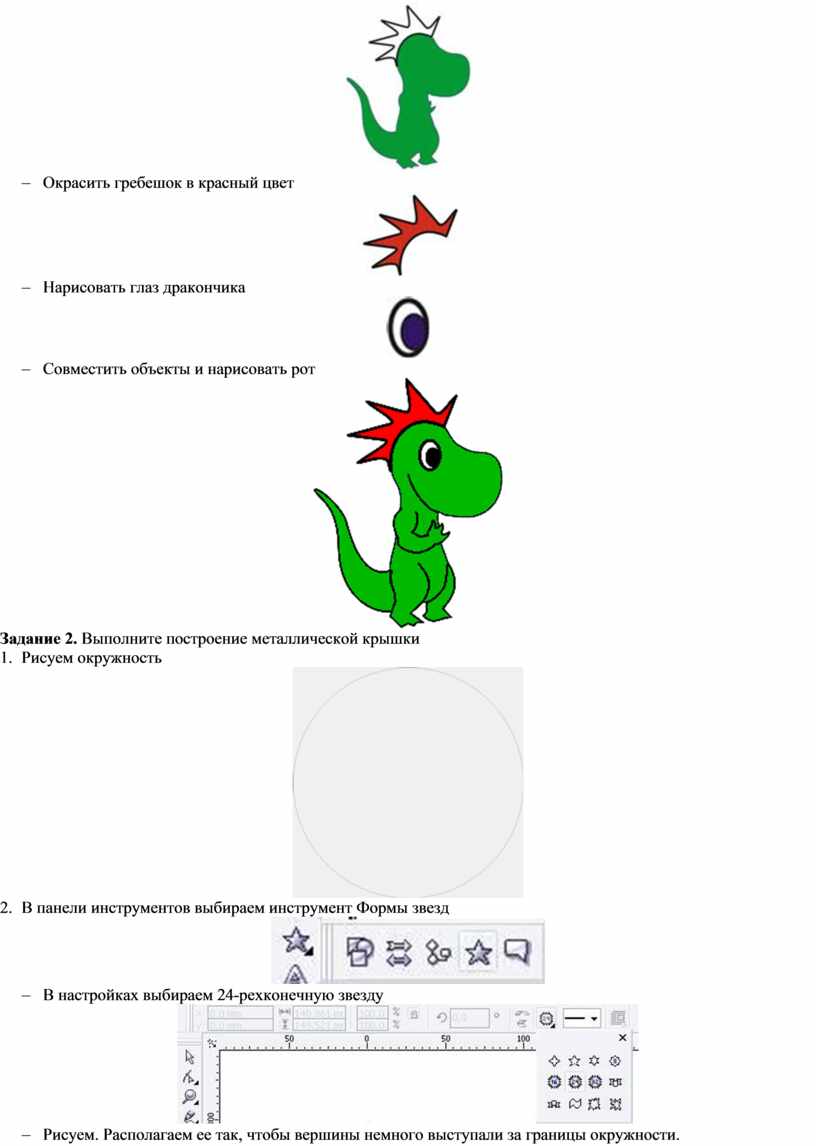

-      Окрасить гребешок в красный цвет

-      Нарисовать глаз дракончика

-      Совместить объекты и нарисовать рот

Задание 2. Выполните построение металлической крышки

1.    Рисуем окружность

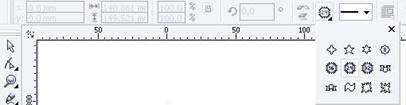

2.    В панели инструментов выбираем инструмент Формы звезд

-      В настройках выбираем 24-рехконечную звезду

-      Рисуем. Располагаем ее так, чтобы вершины немного выступали за границы окружности.

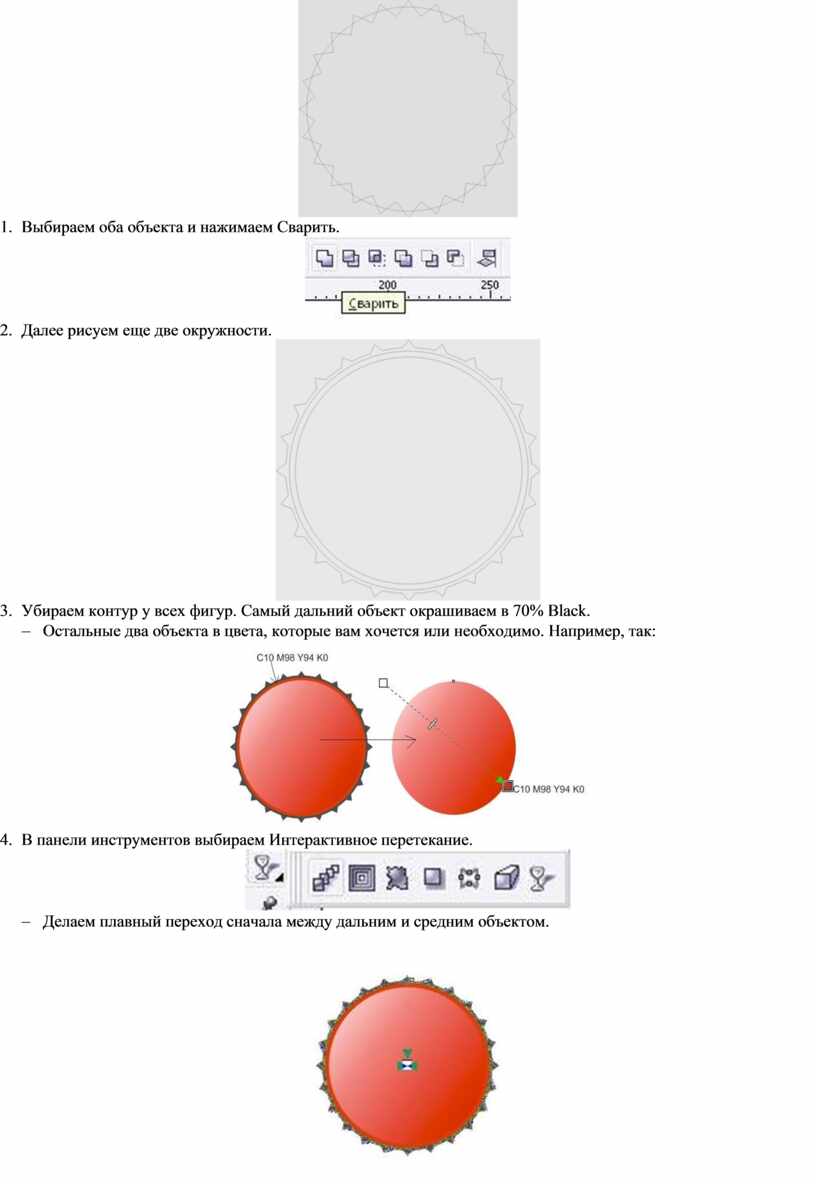

3.    Выбираем оба объекта и нажимаем Сварить.

4.    Далее рисуем еще две окружности.

5.    Убираем контур у всех фигур. Самый дальний объект окрашиваем в 70% Black.

-      Остальные два объекта в цвета, которые вам хочется или необходимо. Например, так:

6.    В панели инструментов выбираем Интерактивное перетекание.

-      Делаем плавный переход сначала между дальним и средним объектом.

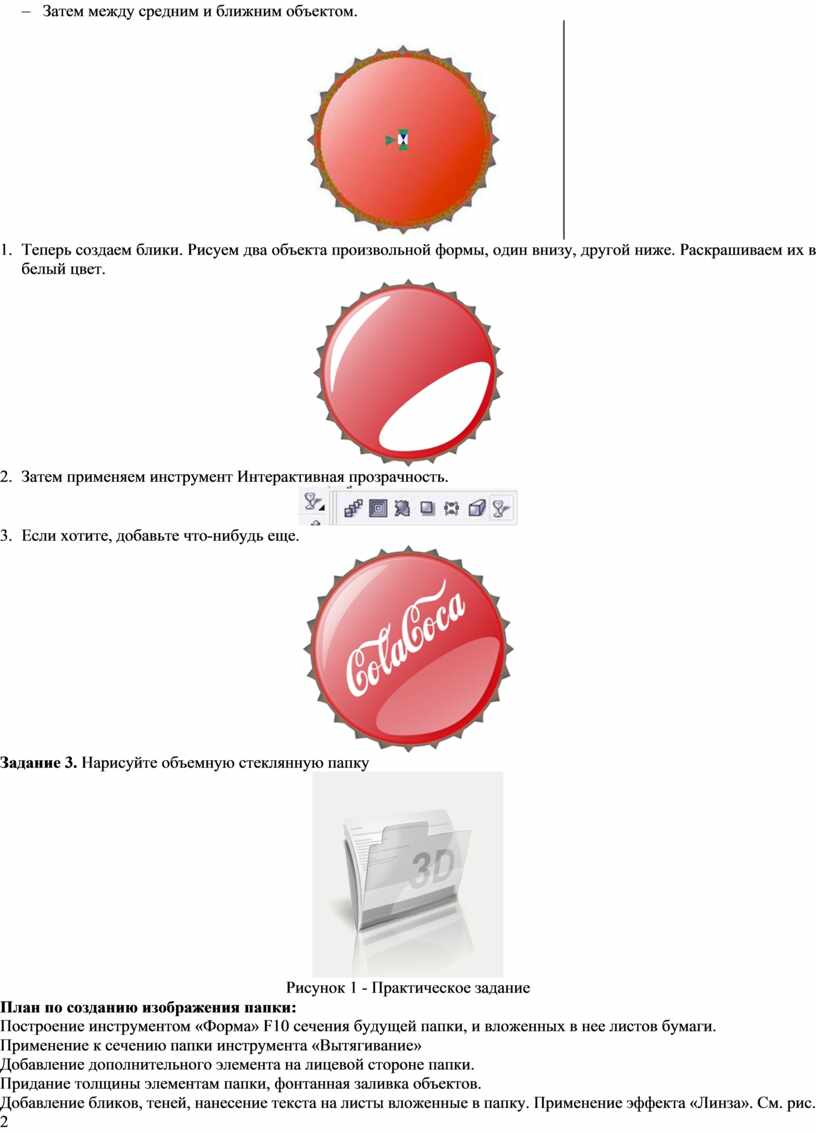

-      Затем между средним и ближним объектом.

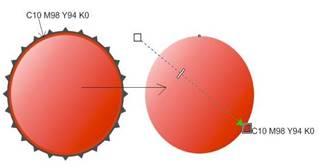

7.    Теперь создаем блики. Рисуем два объекта произвольной формы, один внизу, другой ниже. Раскрашиваем их в белый цвет.

8.    Затем применяем инструмент Интерактивная прозрачность.

9.    Если хотите, добавьте что-нибудь еще.

Задание 3. Нарисуйте объемную стеклянную папку

Рисунок 1 - Практическое задание

План по созданию изображения папки:

Построение инструментом «Форма» F10 сечения будущей папки, и вложенных в нее листов бумаги.

Применение к сечению папки инструмента «Вытягивание»

Добавление дополнительного элемента на лицевой стороне папки.

Придание толщины элементам папки, фонтанная заливка объектов.

Добавление бликов, теней, нанесение текста на листы вложенные в папку. Применение эффекта «Линза». См. рис. 2

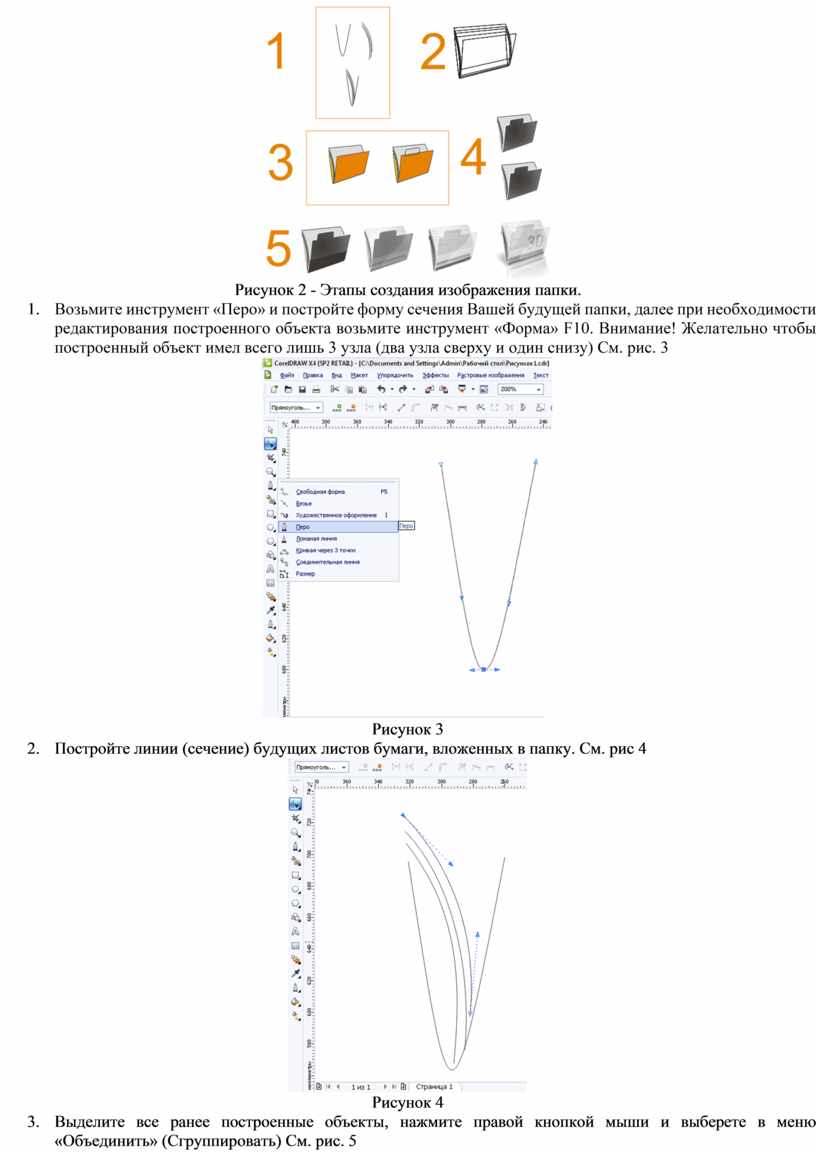

Рисунок 2 - Этапы создания изображения папки.

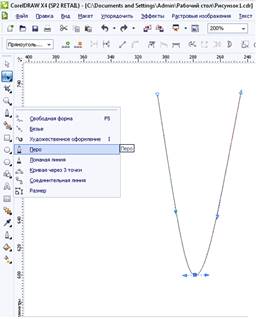

1. Возьмите инструмент «Перо» и постройте форму сечения Вашей будущей папки, далее при необходимости редактирования построенного объекта возьмите инструмент «Форма» F10. Внимание! Желательно чтобы построенный объект имел всего лишь 3 узла (два узла сверху и один снизу) См. рис. 3

Рисунок 3

2. Постройте линии (сечение) будущих листов бумаги, вложенных в папку. См. рис 4

Рисунок 4

3. Выделите все ранее построенные объекты, нажмите правой кнопкой мыши и выберете в меню «Объединить» (Сгруппировать) См. рис. 5

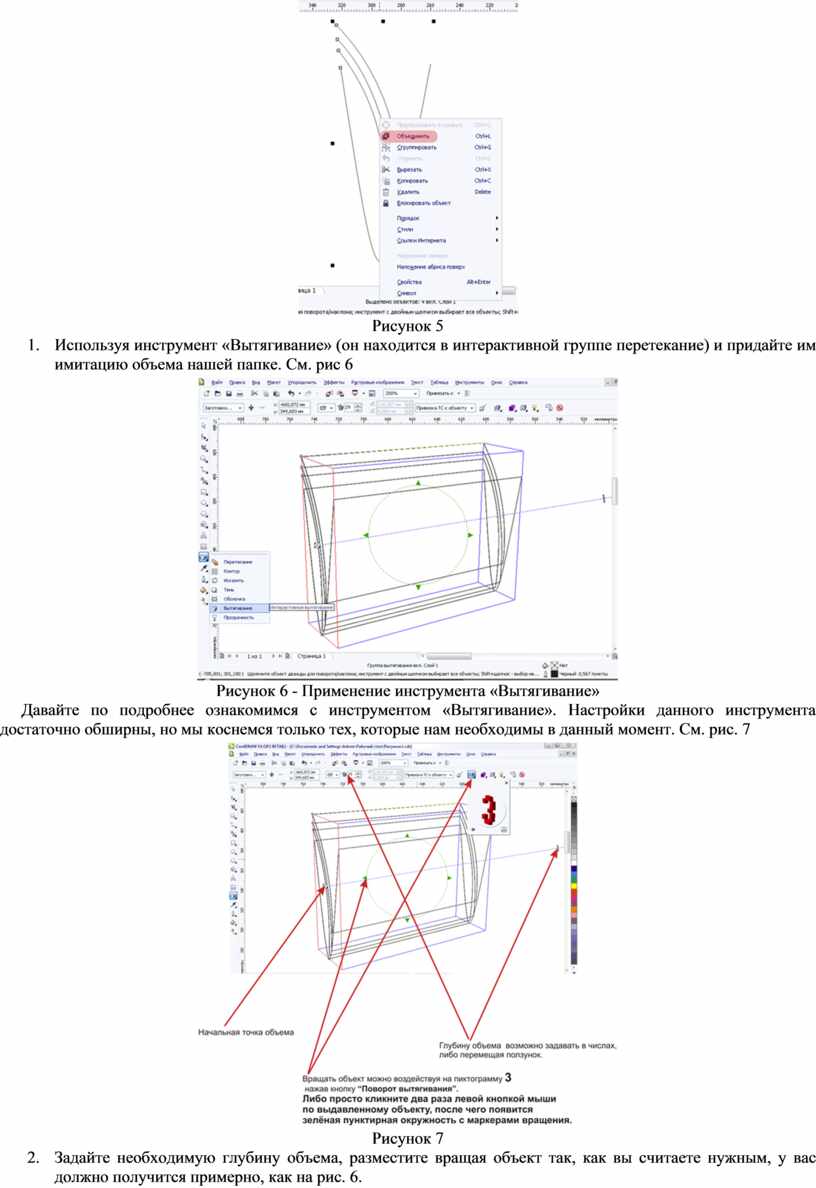

Рисунок 5

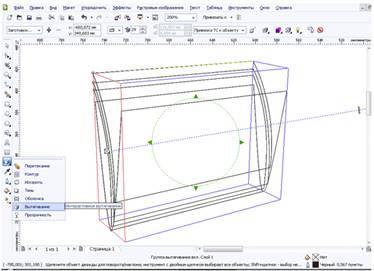

4. Используя инструмент «Вытягивание» (он находится в интерактивной группе перетекание) и придайте им имитацию объема нашей папке. См. рис 6

Рисунок 6 - Применение инструмента «Вытягивание»

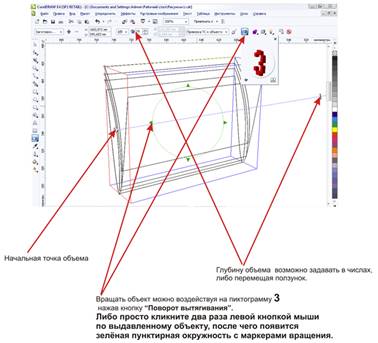

Давайте по подробнее ознакомимся с инструментом «Вытягивание». Настройки данного инструмента достаточно обширны, но мы коснемся только тех, которые нам необходимы в данный момент. См. рис. 7

Рисунок 7

5. Задайте необходимую глубину объема, разместите вращая объект так, как вы считаете нужным, у вас должно получится примерно, как на рис. 6.

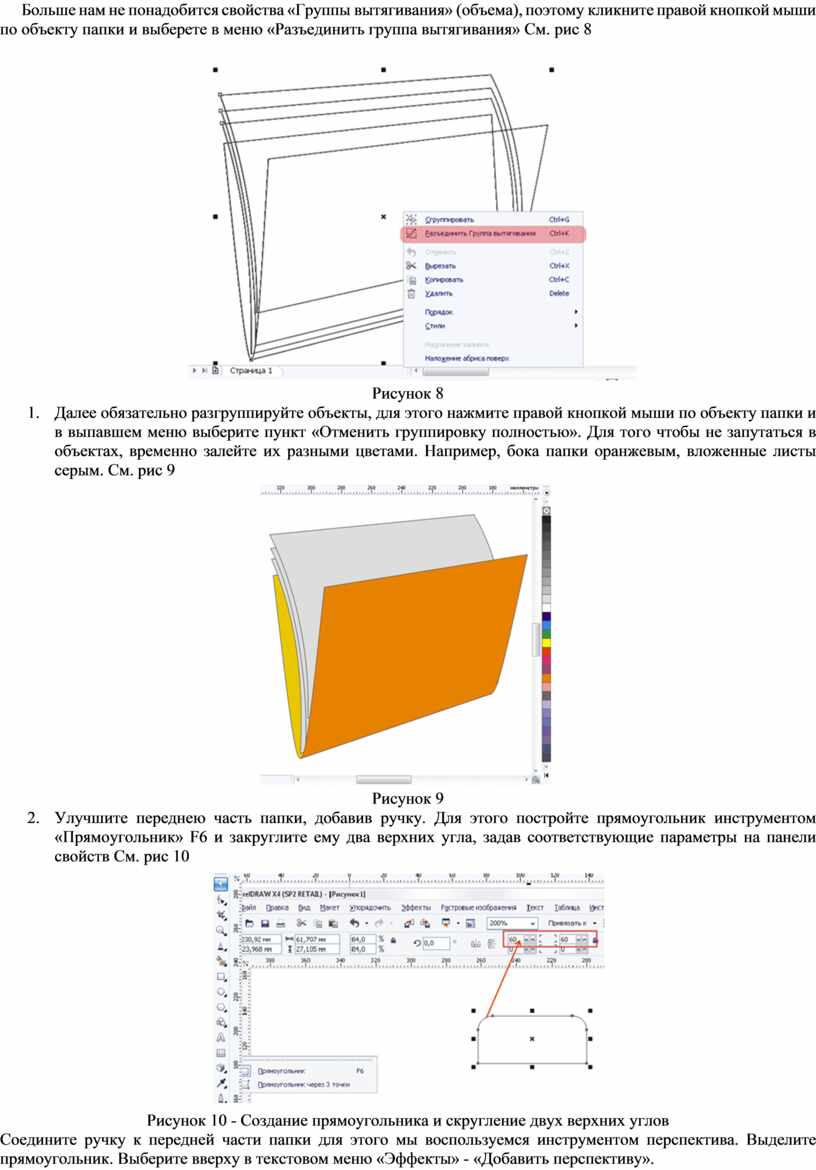

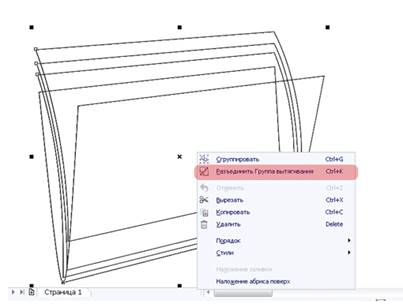

Больше нам не понадобится свойства «Группы вытягивания» (объема), поэтому кликните правой кнопкой мыши по объекту папки и выберете в меню «Разъединить группа вытягивания» См. рис 8

Рисунок 8

6. Далее обязательно разгруппируйте объекты, для этого нажмите правой кнопкой мыши по объекту папки и в выпавшем меню выберите пункт «Отменить группировку полностью». Для того чтобы не запутаться в объектах, временно залейте их разными цветами. Например, бока папки оранжевым, вложенные листы серым. См. рис 9

Рисунок 9

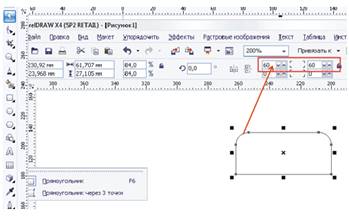

7. Улучшите переднею часть папки, добавив ручку. Для этого постройте прямоугольник инструментом «Прямоугольник» F6 и закруглите ему два верхних угла, задав соответствующие параметры на панели свойств См. рис 10

Рисунок 10 - Создание прямоугольника и скругление двух верхних углов

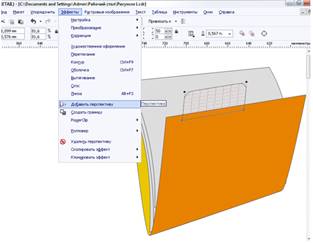

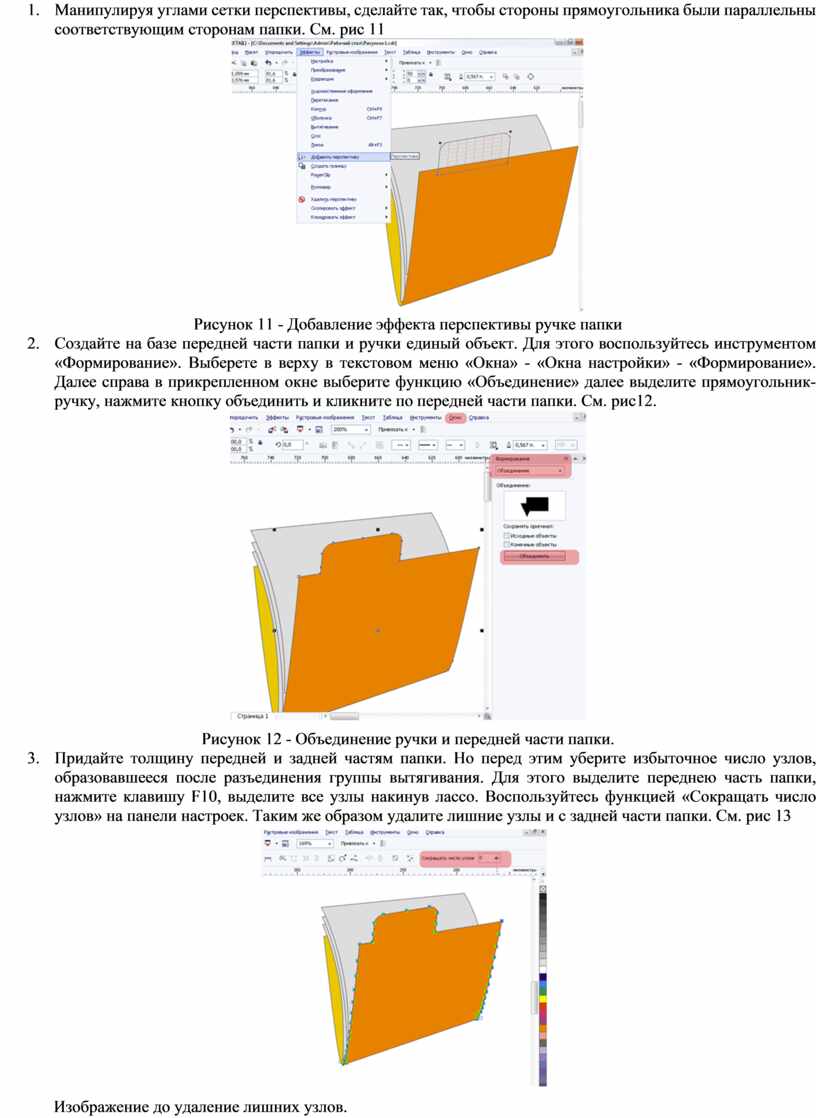

8. Соедините ручку к передней части папки для этого мы воспользуемся инструментом перспектива. Выделите прямоугольник. Выберите вверху в текстовом меню «Эффекты» - «Добавить перспективу». Манипулируя углами сетки перспективы, сделайте так, чтобы стороны прямоугольника были параллельны соответствующим сторонам папки. См. рис 11

Рисунок 11 - Добавление эффекта перспективы ручке папки

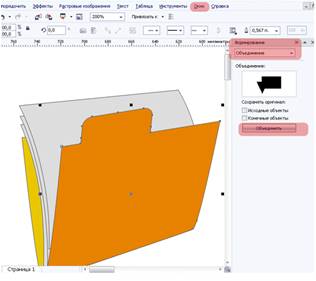

9. Создайте на базе передней части папки и ручки единый объект. Для этого воспользуйтесь инструментом «Формирование». Выберете в верху в текстовом меню «Окна» - «Окна настройки» - «Формирование». Далее справа в прикрепленном окне выберите функцию «Объединение» далее выделите прямоугольник-ручку, нажмите кнопку объединить и кликните по передней части папки. См. рис12.

Рисунок 12 - Объединение ручки и передней части папки.

10. Придайте толщину передней и задней частям папки. Но перед этим уберите избыточное число узлов, образовавшееся после разъединения группы вытягивания. Для этого выделите переднею часть папки, нажмите клавишу F10, выделите все узлы накинув лассо. Воспользуйтесь функцией «Сокращать число узлов» на панели настроек. Таким же образом удалите лишние узлы и с задней части папки. См. рис 13

Изображение до удаление лишних узлов.

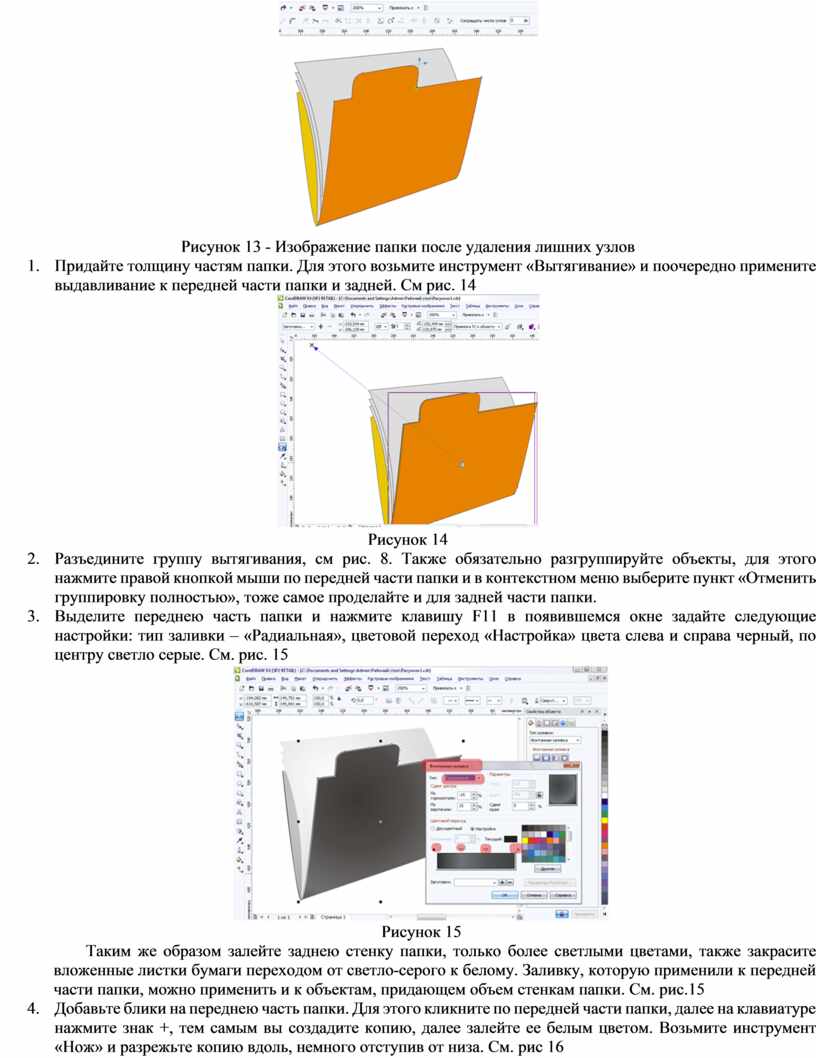

Рисунок 13 - Изображение папки после удаления лишних узлов

11. Придайте толщину частям папки. Для этого возьмите инструмент «Вытягивание» и поочередно примените выдавливание к передней части папки и задней. См рис. 14

Рисунок 14

12. Разъедините группу вытягивания, см рис. 8. Также обязательно разгруппируйте объекты, для этого нажмите правой кнопкой мыши по передней части папки и в контекстном меню выберите пункт «Отменить группировку полностью», тоже самое проделайте и для задней части папки.

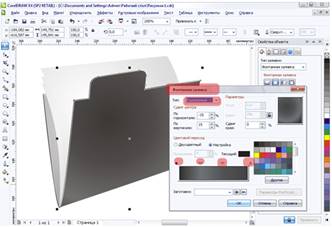

13. Выделите переднею часть папки и нажмите клавишу F11 в появившемся окне задайте следующие настройки: тип заливки – «Радиальная», цветовой переход «Настройка» цвета слева и справа черный, по центру светло серые. См. рис. 15

Рисунок 15

Таким же образом залейте заднею стенку папки, только более светлыми цветами, также закрасите вложенные листки бумаги переходом от светло-серого к белому. Заливку, которую применили к передней части папки, можно применить и к объектам, придающем объем стенкам папки. См. рис.15

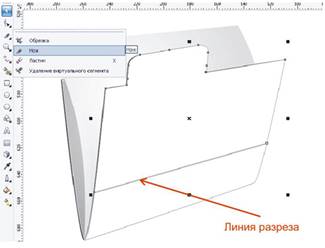

14. Добавьте блики на переднею часть папки. Для этого кликните по передней части папки, далее на клавиатуре нажмите знак +, тем самым вы создадите копию, далее залейте ее белым цветом. Возьмите инструмент «Нож» и разрежьте копию вдоль, немного отступив от низа. См. рис 16

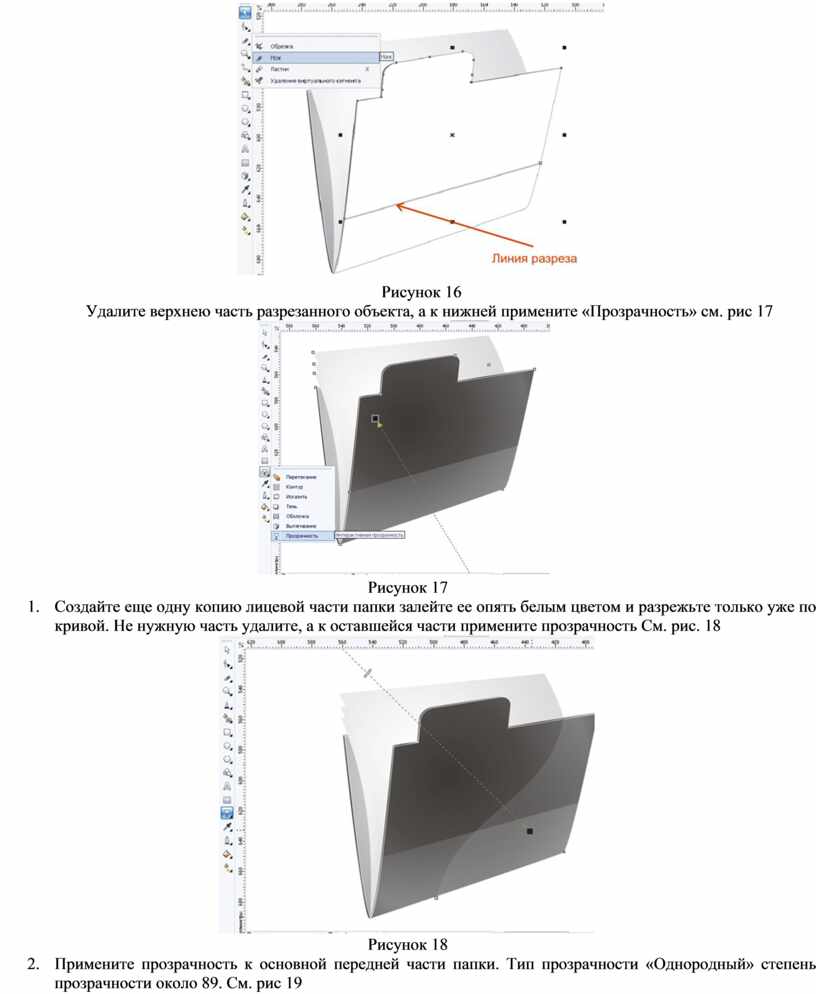

Рисунок 16

Удалите верхнею часть разрезанного объекта, а к нижней примените «Прозрачность» см. рис 17

Рисунок 17

15. Создайте еще одну копию лицевой части папки залейте ее опять белым цветом и разрежьте только уже по кривой. Не нужную часть удалите, а к оставшейся части примените прозрачность См. рис. 18

Рисунок 18

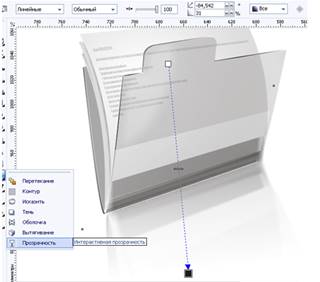

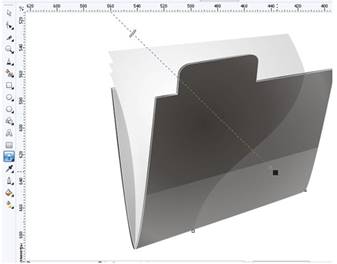

16. Примените прозрачность к основной передней части папки. Тип прозрачности «Однородный» степень прозрачности около 89. См. рис 19

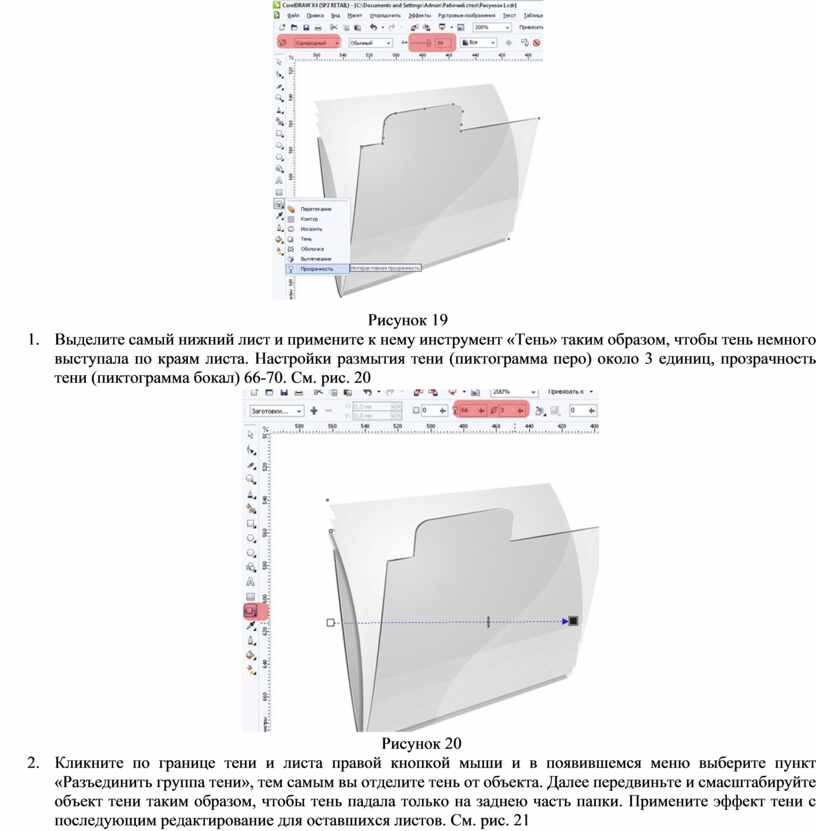

Рисунок 19

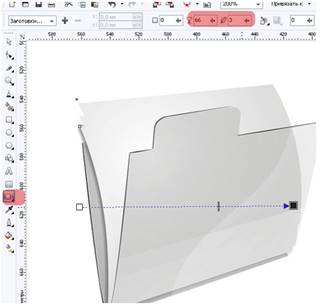

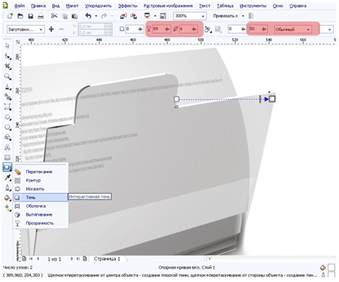

17. Выделите самый нижний лист и примените к нему инструмент «Тень» таким образом, чтобы тень немного выступала по краям листа. Настройки размытия тени (пиктограмма перо) около 3 единиц, прозрачность тени (пиктограмма бокал) 66-70. См. рис. 20

Рисунок 20

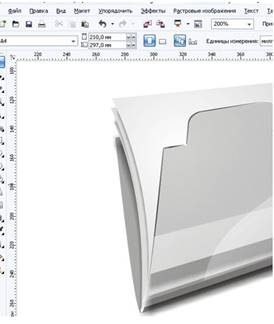

18. Кликните по границе тени и листа правой кнопкой мыши и в появившемся меню выберите пункт «Разъединить группа тени», тем самым вы отделите тень от объекта. Далее передвиньте и смасштабируйте объект тени таким образом, чтобы тень падала только на заднею часть папки. Примените эффект тени с последующим редактирование для оставшихся листов. См. рис. 21

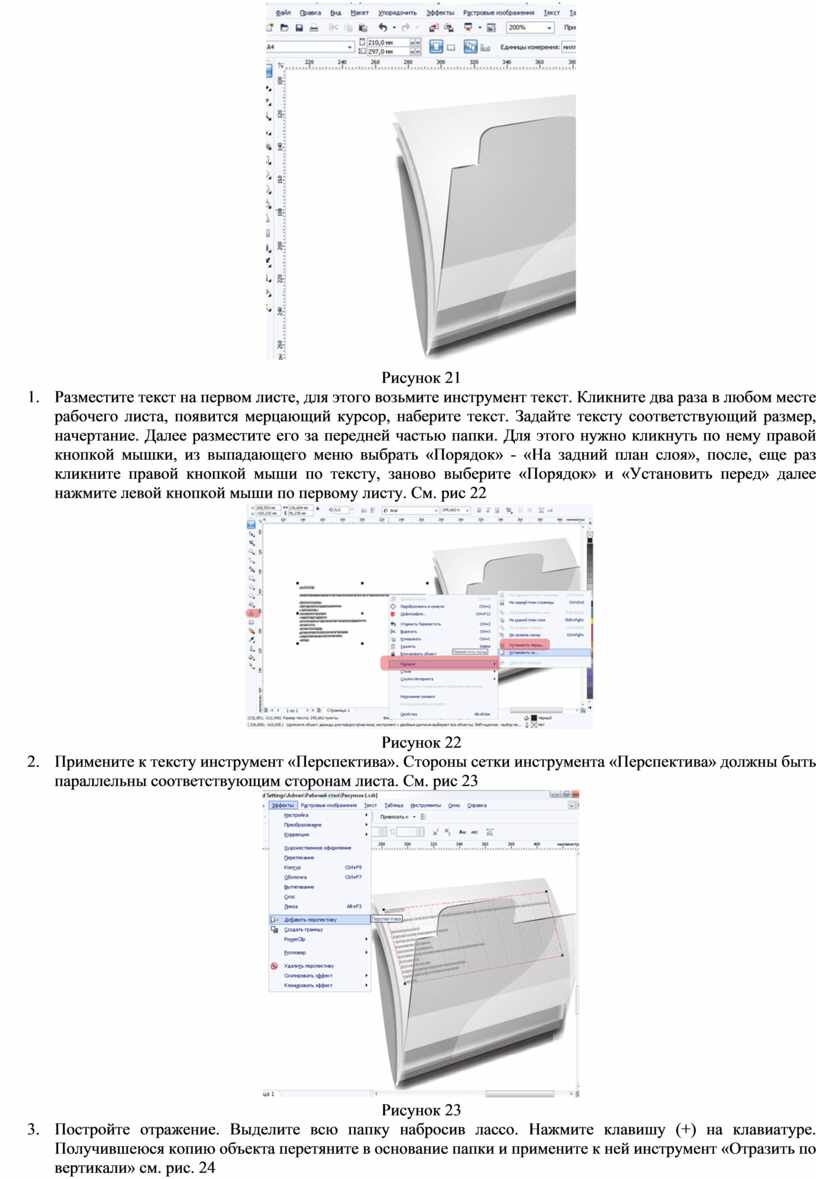

Рисунок 21

19. Разместите текст на первом листе, для этого возьмите инструмент текст. Кликните два раза в любом месте рабочего листа, появится мерцающий курсор, наберите текст. Задайте тексту соответствующий размер, начертание. Далее разместите его за передней частью папки. Для этого нужно кликнуть по нему правой кнопкой мышки, из выпадающего меню выбрать «Порядок» - «На задний план слоя», после, еще раз кликните правой кнопкой мыши по тексту, заново выберите «Порядок» и «Установить перед» далее нажмите левой кнопкой мыши по первому листу. См. рис 22

Рисунок 22

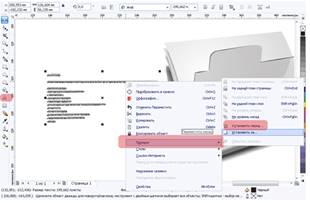

20. Примените к тексту инструмент «Перспектива». Стороны сетки инструмента «Перспектива» должны быть параллельны соответствующим сторонам листа. См. рис 23

Рисунок 23

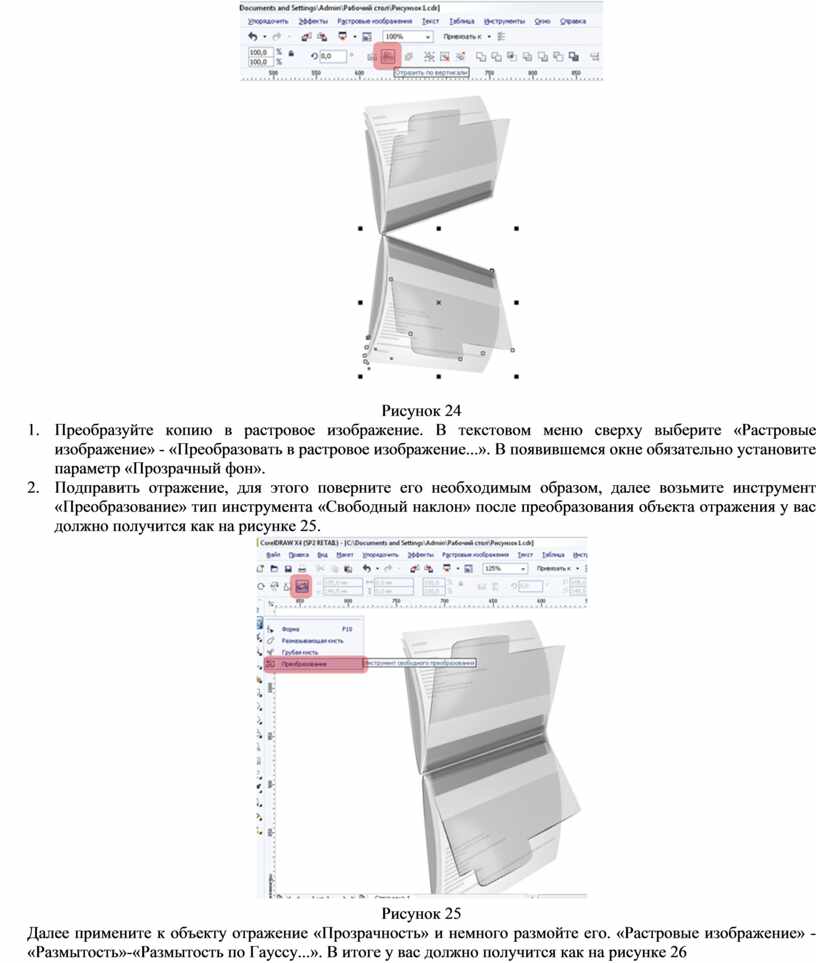

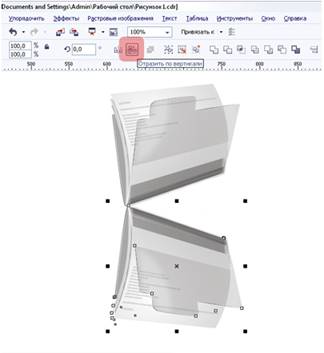

21. Постройте отражение. Выделите всю папку набросив лассо. Нажмите клавишу (+) на клавиатуре. Получившеюся копию объекта перетяните в основание папки и примените к ней инструмент «Отразить по вертикали» см. рис. 24

Рисунок 24

22. Преобразуйте копию в растровое изображение. В текстовом меню сверху выберите «Растровые изображение» - «Преобразовать в растровое изображение...». В появившемся окне обязательно установите параметр «Прозрачный фон».

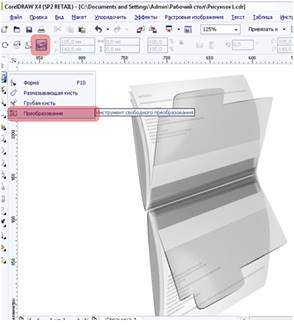

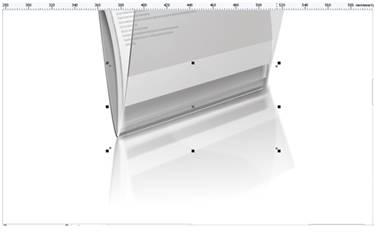

23. Подправить отражение, для этого поверните его необходимым образом, далее возьмите инструмент «Преобразование» тип инструмента «Свободный наклон» после преобразования объекта отражения у вас должно получится как на рисунке 25.

Рисунок 25

Далее примените к объекту отражение «Прозрачность» и немного размойте его. «Растровые изображение» -«Размытость»-«Размытость по Гауссу...». В итоге у вас должно получится как на рисунке 26

Рисунок 26

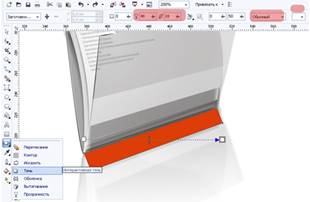

24. Создайте легкий эффект каустики. Для этого постройте у основания папки прямоугольник. Далее постройте тень от прямоугольника. Цвет тени - белый, тип наложения обязательно - обычный, прозрачность тени около 50, размытие тени около -18. См. рис 27

Рисунок 27

Кликните по границе прямоугольник и тени правой кнопкой мыши. В появившемся меню выберите «Разъединить группа тени». Тень оставьте, а прямоугольник удалите. См. рис. 28

Рисунок 28

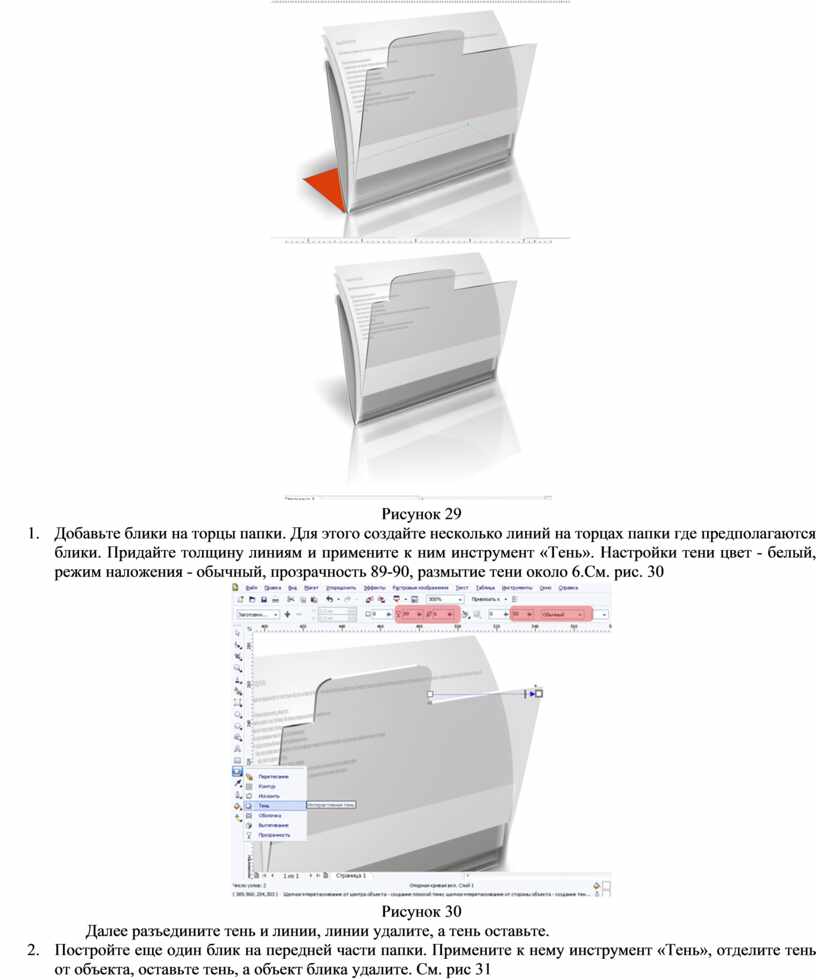

25. Постройте тень которую будет отбрасывать папка. Для этого снова постройте прямоугольник как на рис. 29. Поместите его на задний план страницы (правая кнопка мыши, в меню выбрать «На задний план страницы»). Разместите прямоугольник за папкой у ее основания. Далее примените к прямоугольнику инструмент «Тень», задайте параметры прозрачности и размытия тени. Разъедините тень и прямоугольник. Прямоугольник удалите, а тень оставьте. См. рис 29

Рисунок 29

26. Добавьте блики на торцы папки. Для этого создайте несколько линий на торцах папки где предполагаются блики. Придайте толщину линиям и примените к ним инструмент «Тень». Настройки тени цвет - белый, режим наложения - обычный, прозрачность 89-90, размытие тени около 6.См. рис. 30

Рисунок 30

Далее разъедините тень и линии, линии удалите, а тень оставьте.

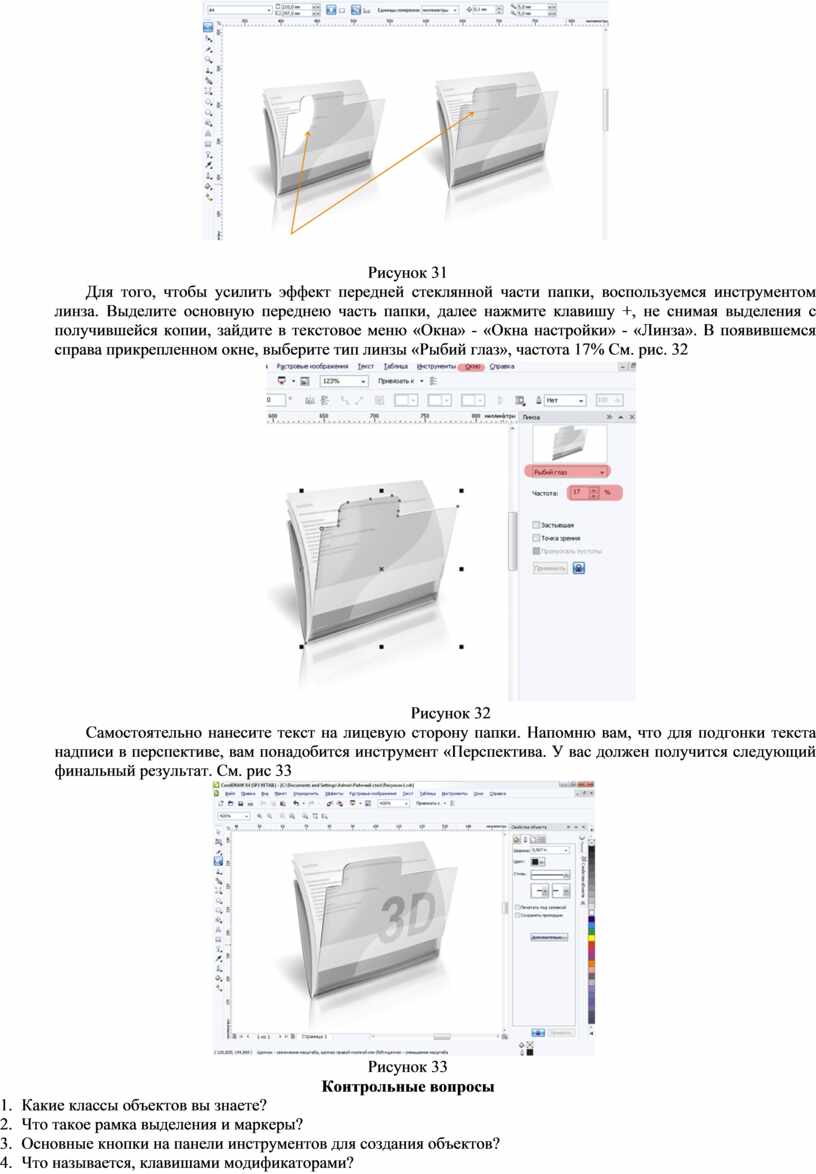

27. Постройте еще один блик на передней части папки. Примените к нему инструмент «Тень», отделите тень от объекта, оставьте тень, а объект блика удалите. См. рис 31

Рисунок 31

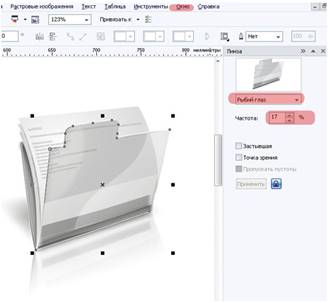

Для того, чтобы усилить эффект передней стеклянной части папки, воспользуемся инструментом линза. Выделите основную переднею часть папки, далее нажмите клавишу +, не снимая выделения с получившейся копии, зайдите в текстовое меню «Окна» - «Окна настройки» - «Линза». В появившемся справа прикрепленном окне, выберите тип линзы «Рыбий глаз», частота 17% См. рис. 32

Рисунок 32

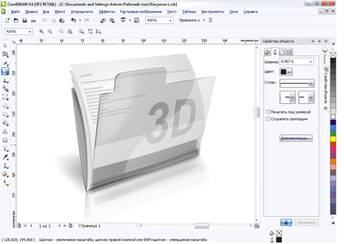

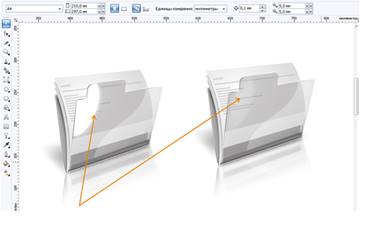

Самостоятельно нанесите текст на лицевую сторону папки. Напомню вам, что для подгонки текста надписи в перспективе, вам понадобится инструмент «Перспектива. У вас должен получится следующий финальный результат. См. рис 33

Рисунок 33

Контрольные вопросы

1.    Какие классы объектов вы знаете?

2.    Что такое рамка выделения и маркеры?

3.    Основные кнопки на панели инструментов для создания объектов?

4.    Что называется, клавишами модификаторами?

5.    Какие операции с объектами вы знаете?
