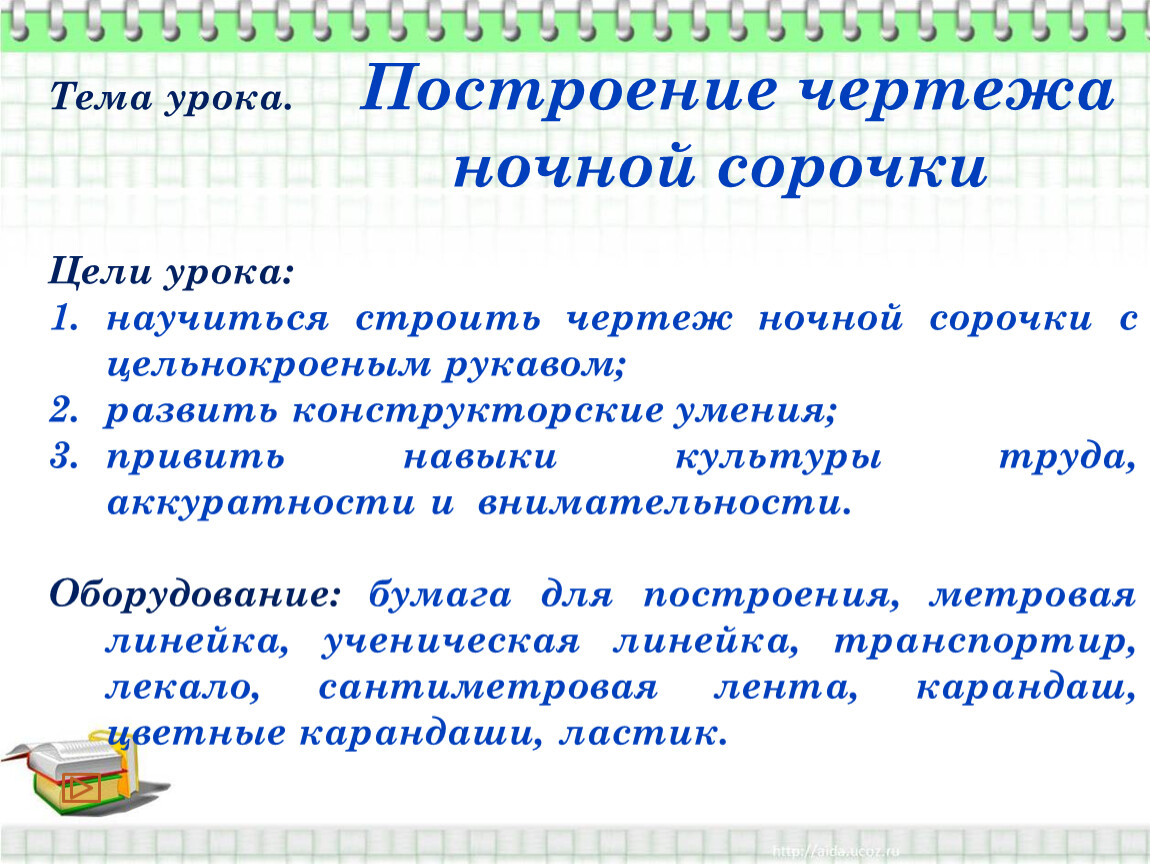

"Построение чертежа ночной сорочки"

Тема урока. Построение чертежа
ночной сорочки

Цели урока:
научиться строить чертеж ночной сорочки с цельнокроеным рукавом;
развить конструкторские умения;
привить навыки культуры труда, аккуратности и внимательности.

Оборудование: бумага для построения, метровая линейка, ученическая линейка, транспортир, лекало, сантиметровая лента, карандаш, цветные карандаши, ластик.

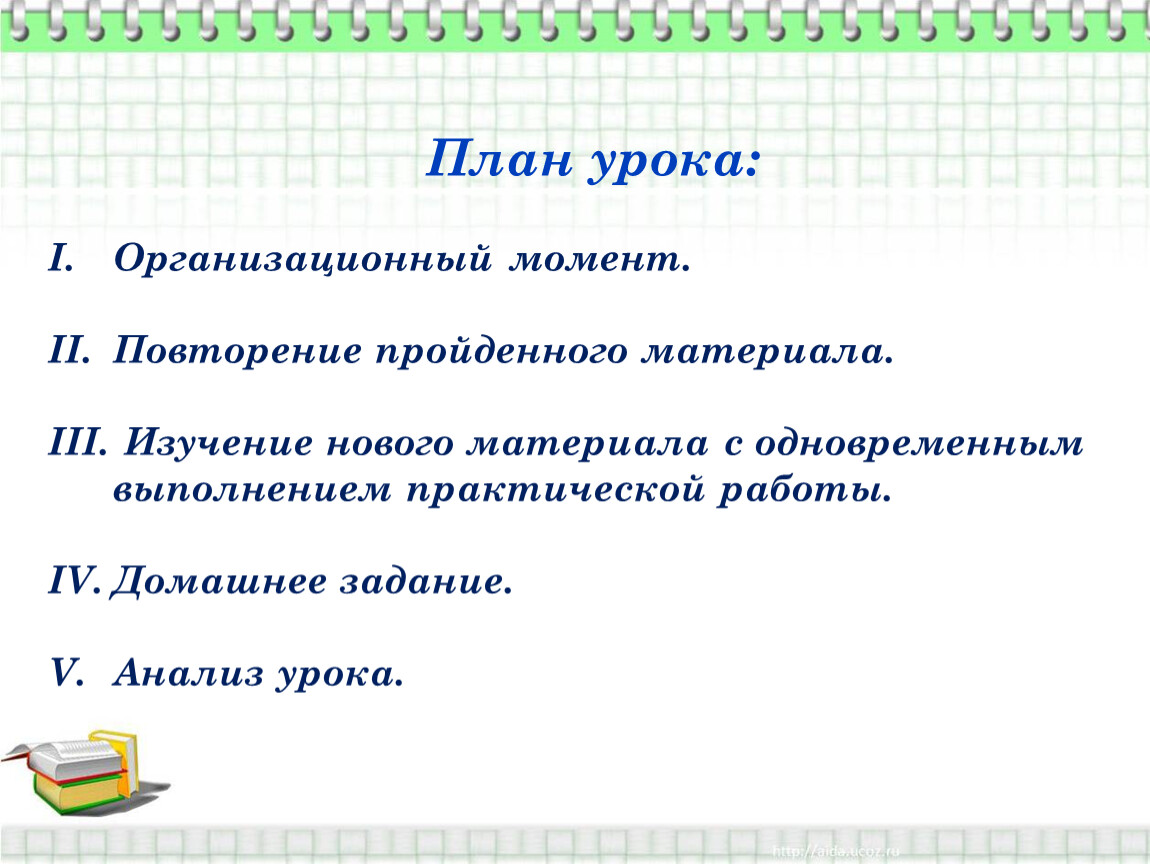

План урока:

Организационный момент.

Повторение пройденного материала.

Изучение нового материала с одновременным выполнением практической работы.

Домашнее задание.

Анализ урока.

АКТУАЛИЗАЦИЯ
ЗНАНИЙ

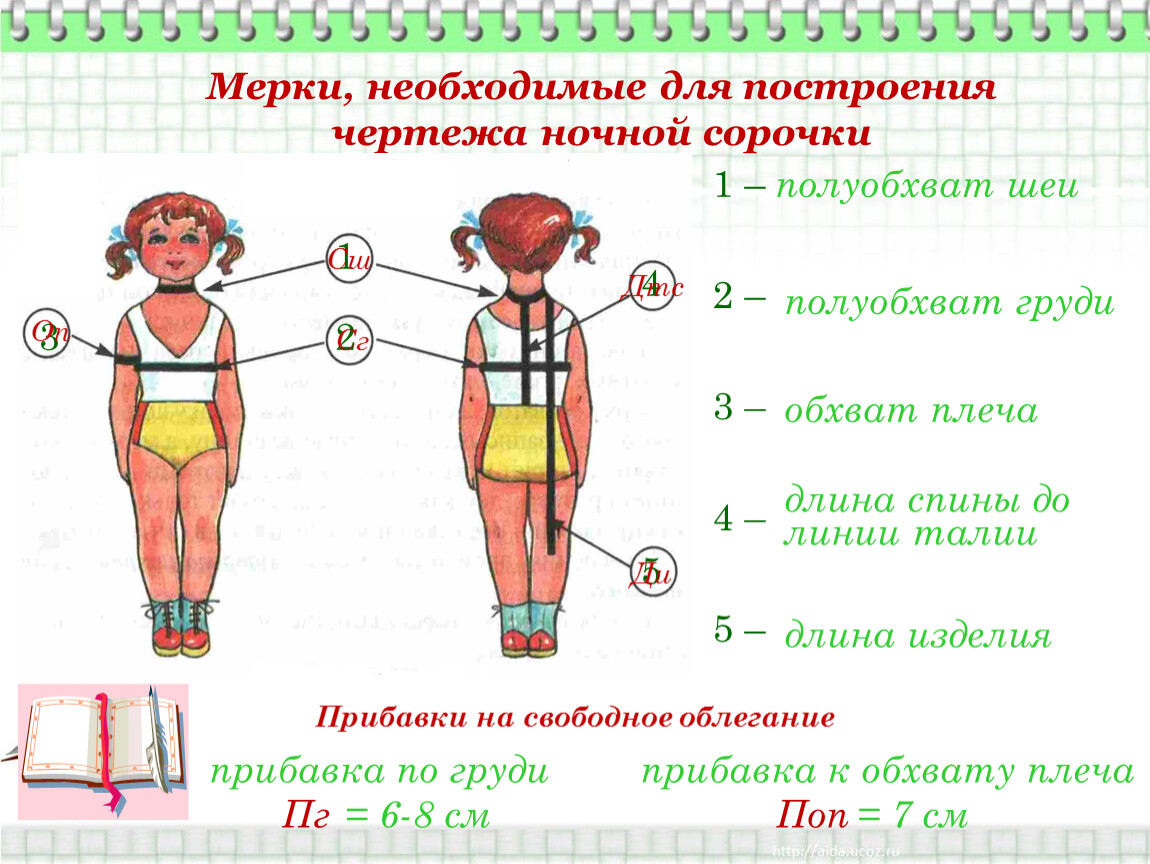

Мерки, необходимые для построения чертежа ночной сорочки

Прибавки на свободное облегание

ПОСТРОЕНИЕ
ЧЕРТЕЖА
НОЧНОЙ СОРОЧКИ

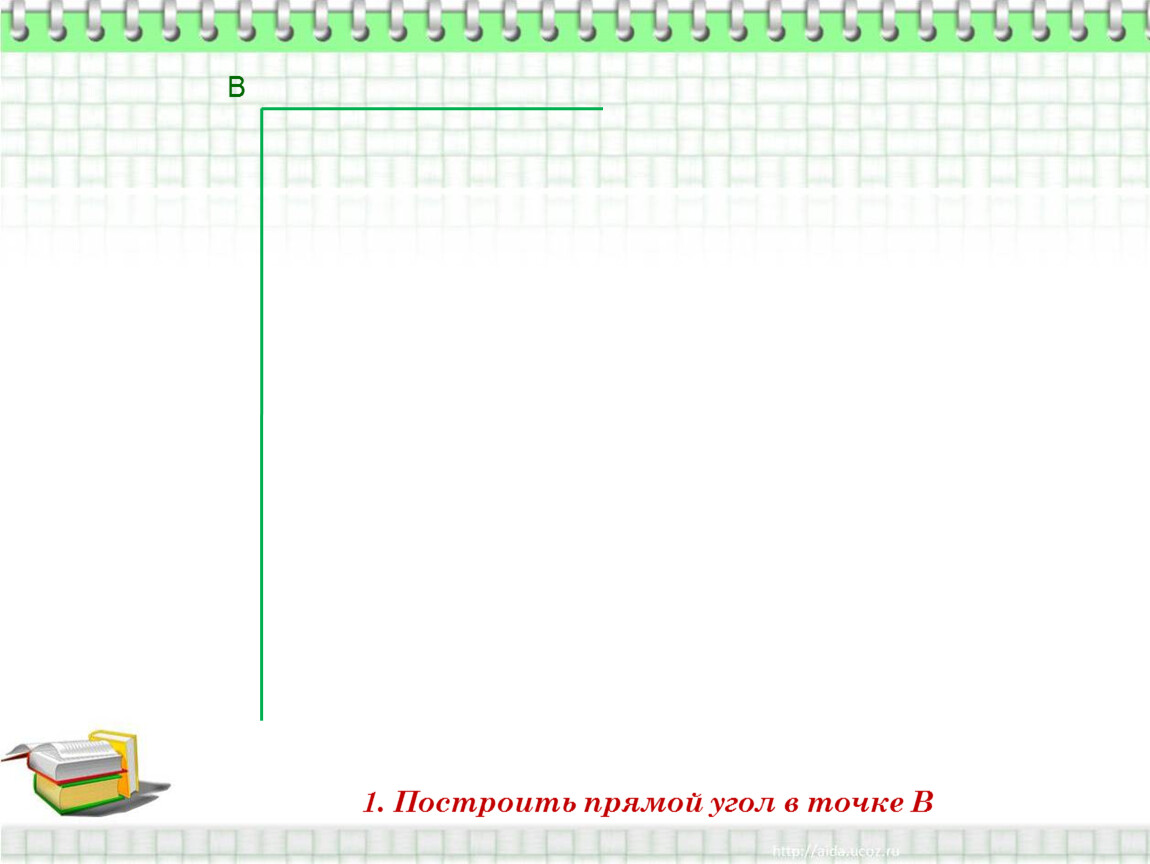

1. Построить прямой угол в точке В

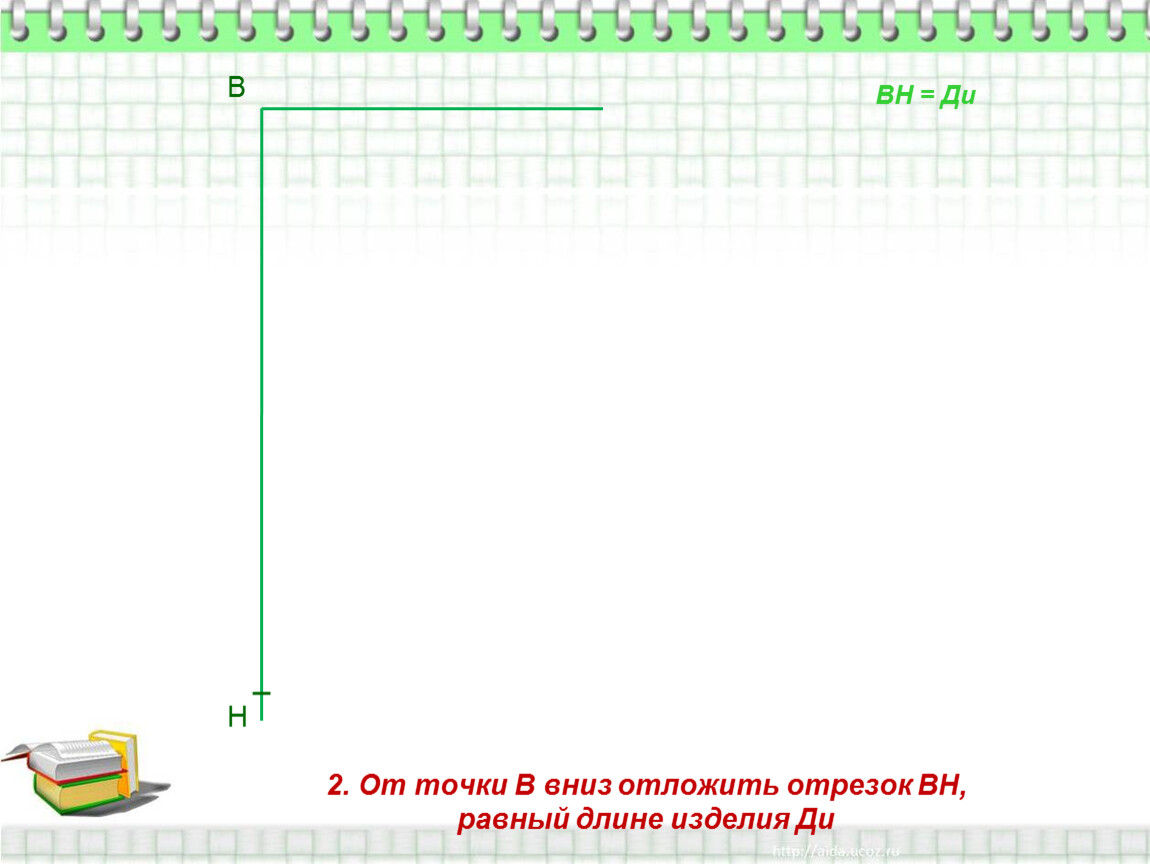

2. От точки В вниз отложить отрезок ВН,
равный длине изделия Ди

ВН = Ди

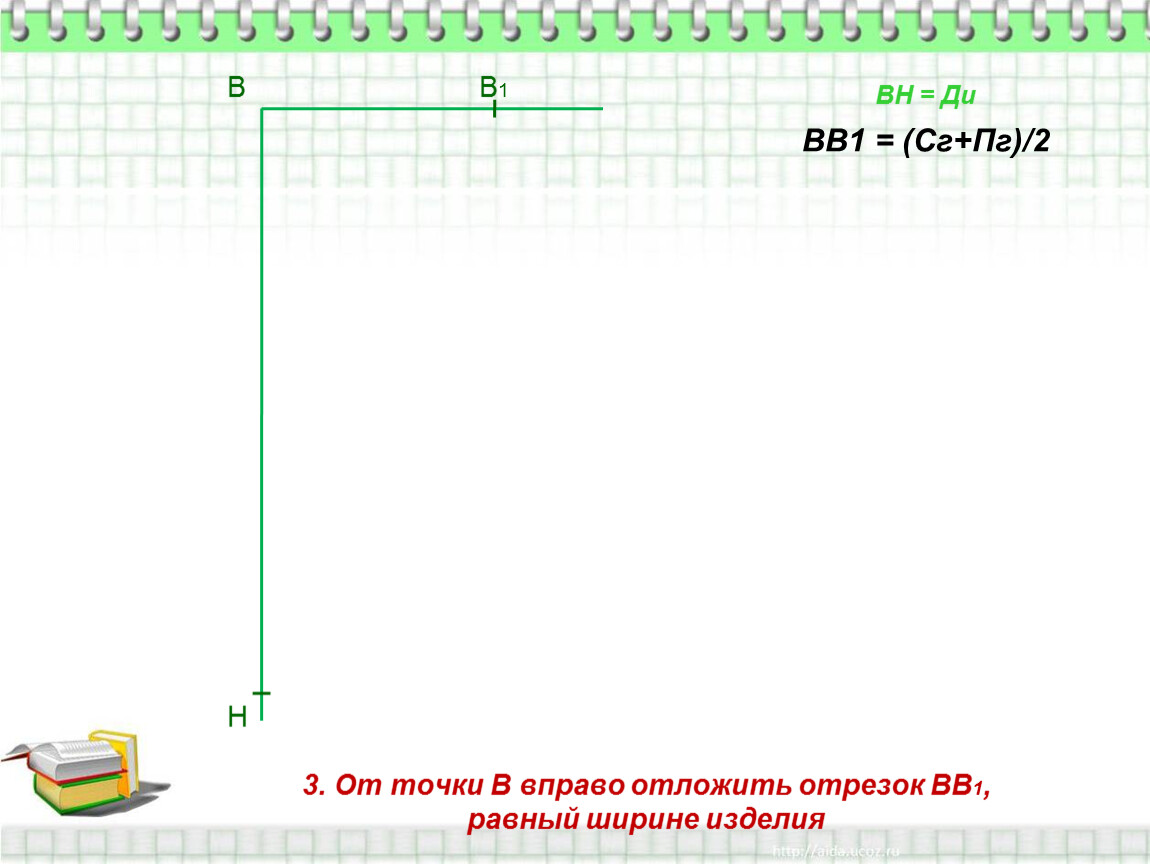

3. От точки В вправо отложить отрезок ВВ1,
равный ширине изделия

ВН = Ди

ВВ1 = (Сг+Пг)/2

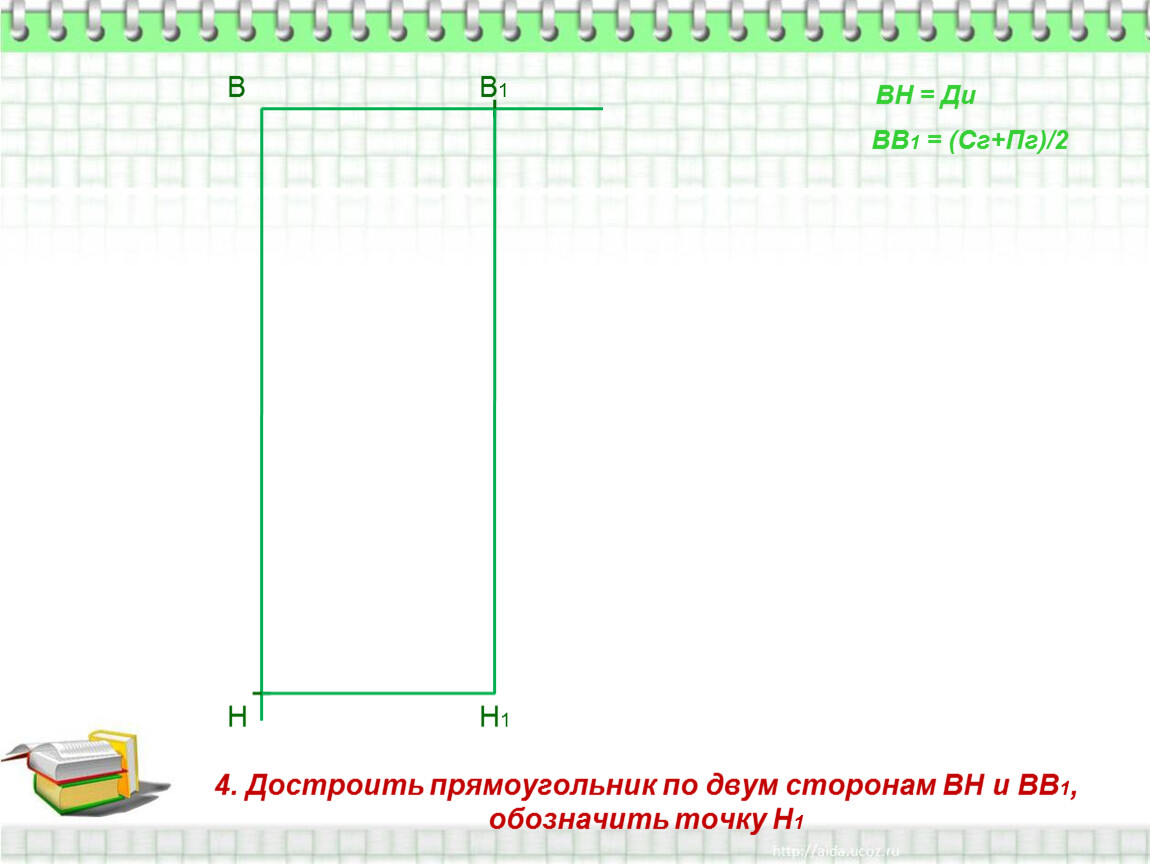

4. Достроить прямоугольник по двум сторонам ВН и ВВ1, обозначить точку Н1

ВН = Ди

ВВ1 = (Сг+Пг)/2

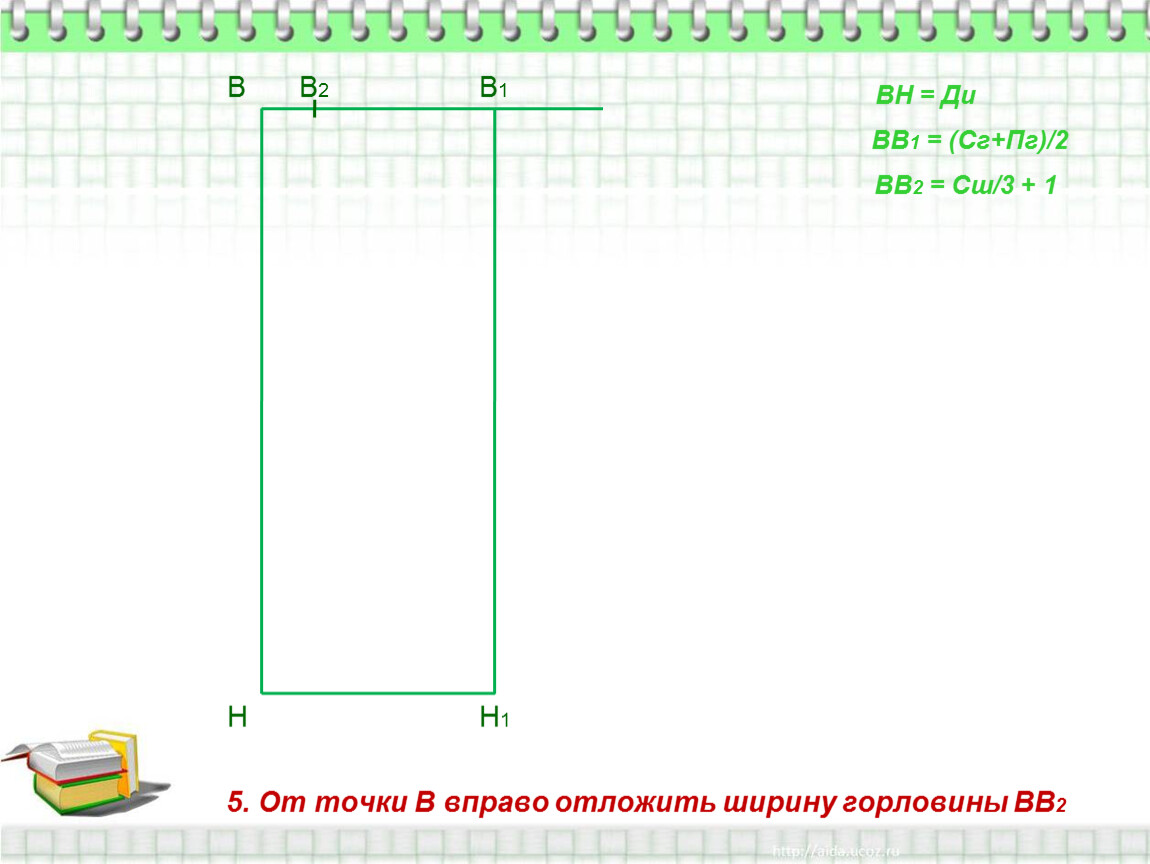

5. От точки В вправо отложить ширину горловины ВВ2

ВН = Ди

ВВ1 = (Сг+Пг)/2

ВВ2 = Сш/3 + 1

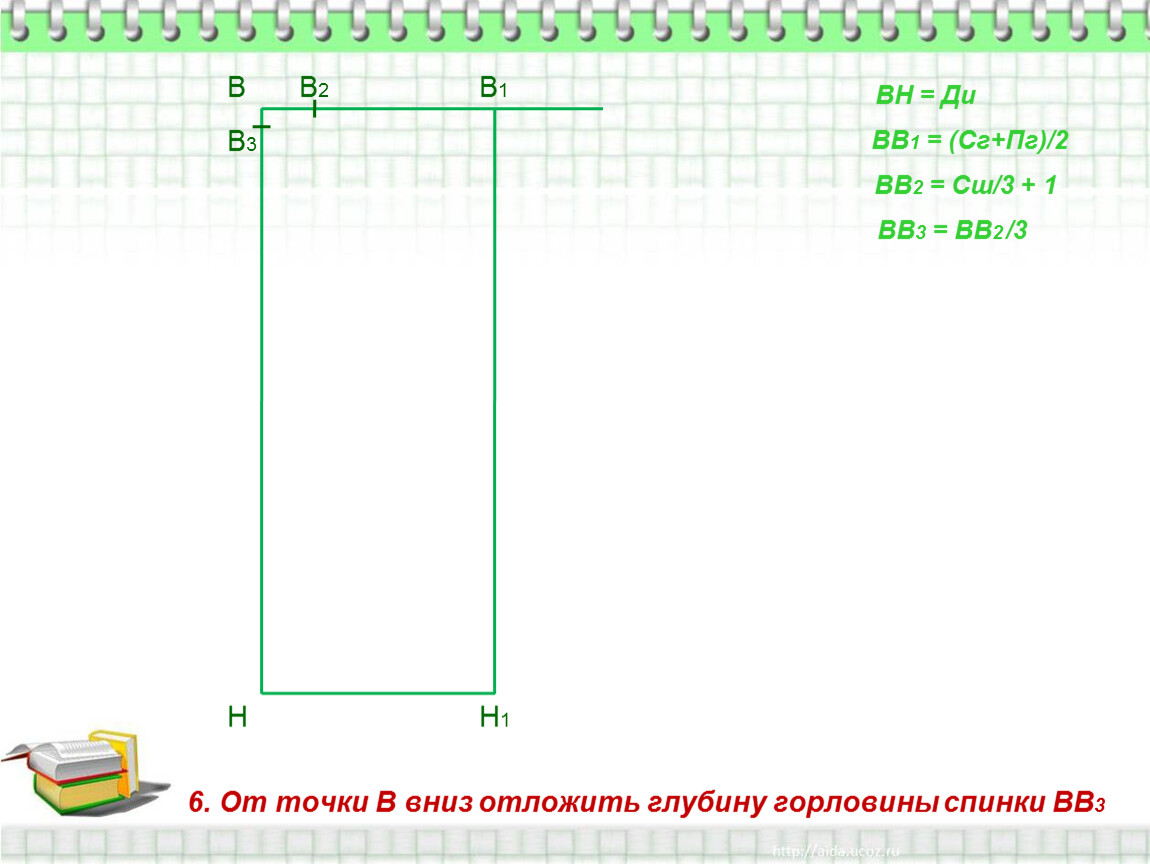

6. От точки В вниз отложить глубину горловины спинки ВВ3

ВН = Ди

ВВ1 = (Сг+Пг)/2

ВВ2 = Сш/3 + 1

ВВ3 = ВВ2 /3

7. Точки В2 и В3 соединить плавной кривой

ВН = Ди

ВВ1 = (Сг+Пг)/2

ВВ2 = Сш/3 + 1

ВВ3 = ВВ2 /3

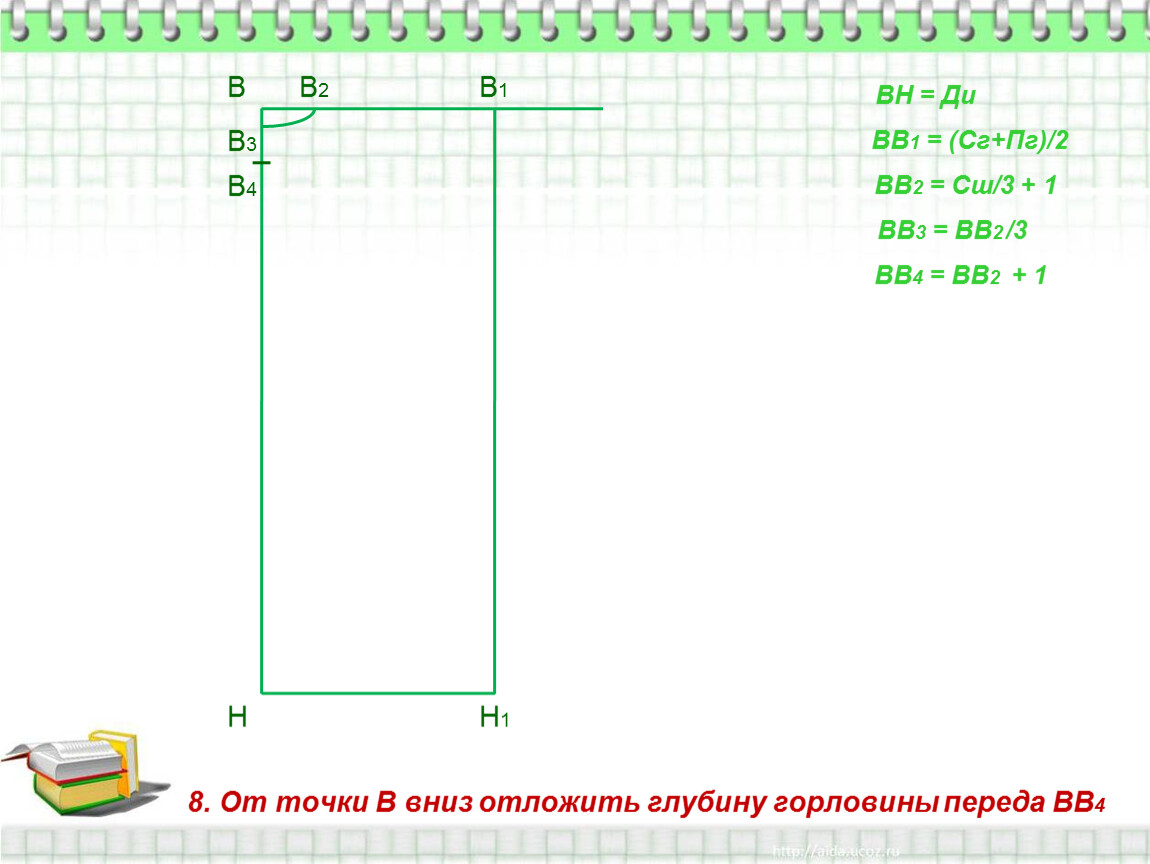

8. От точки В вниз отложить глубину горловины переда ВВ4

ВН = Ди

ВВ1 = (Сг+Пг)/2

ВВ2 = Сш/3 + 1

ВВ3 = ВВ2 /3

ВВ4 = ВВ2 + 1

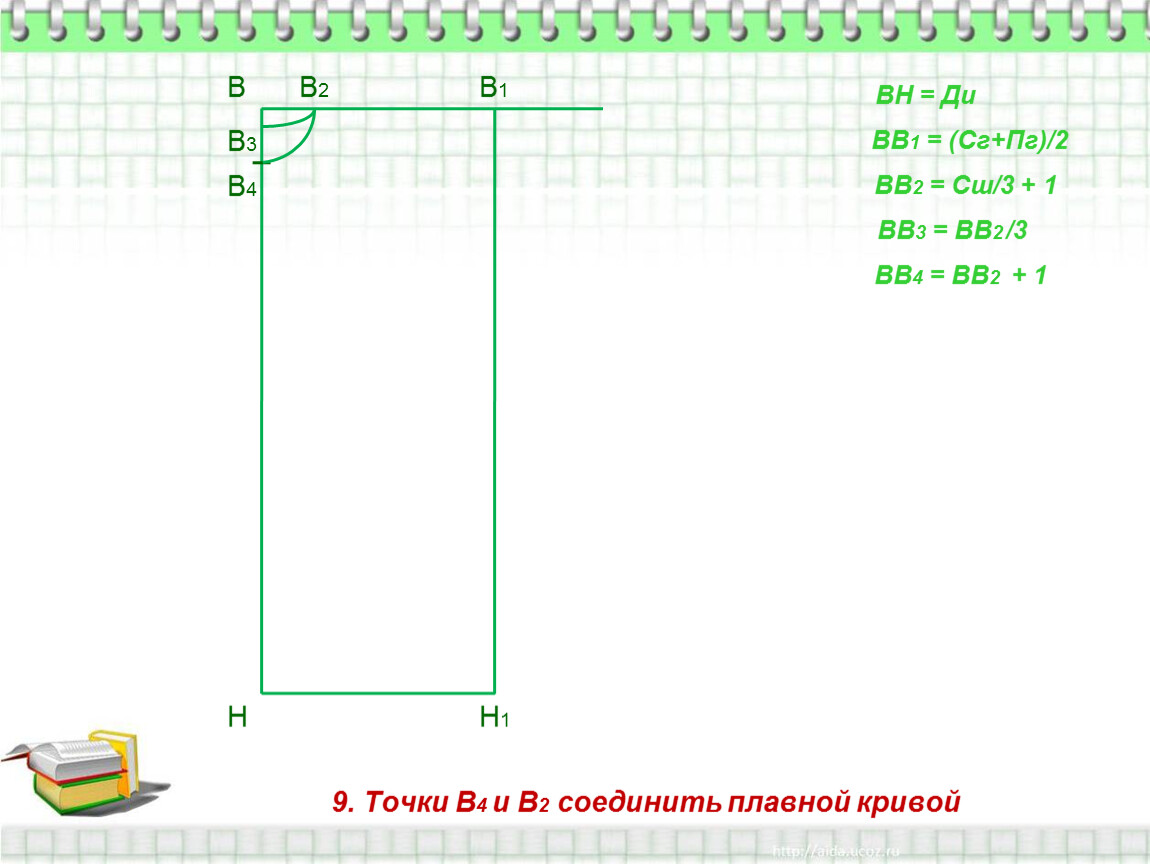

9. Точки В4 и В2 соединить плавной кривой

ВН = Ди

ВВ1 = (Сг+Пг)/2

ВВ2 = Сш/3 + 1

ВВ3 = ВВ2 /3

ВВ4 = ВВ2 + 1

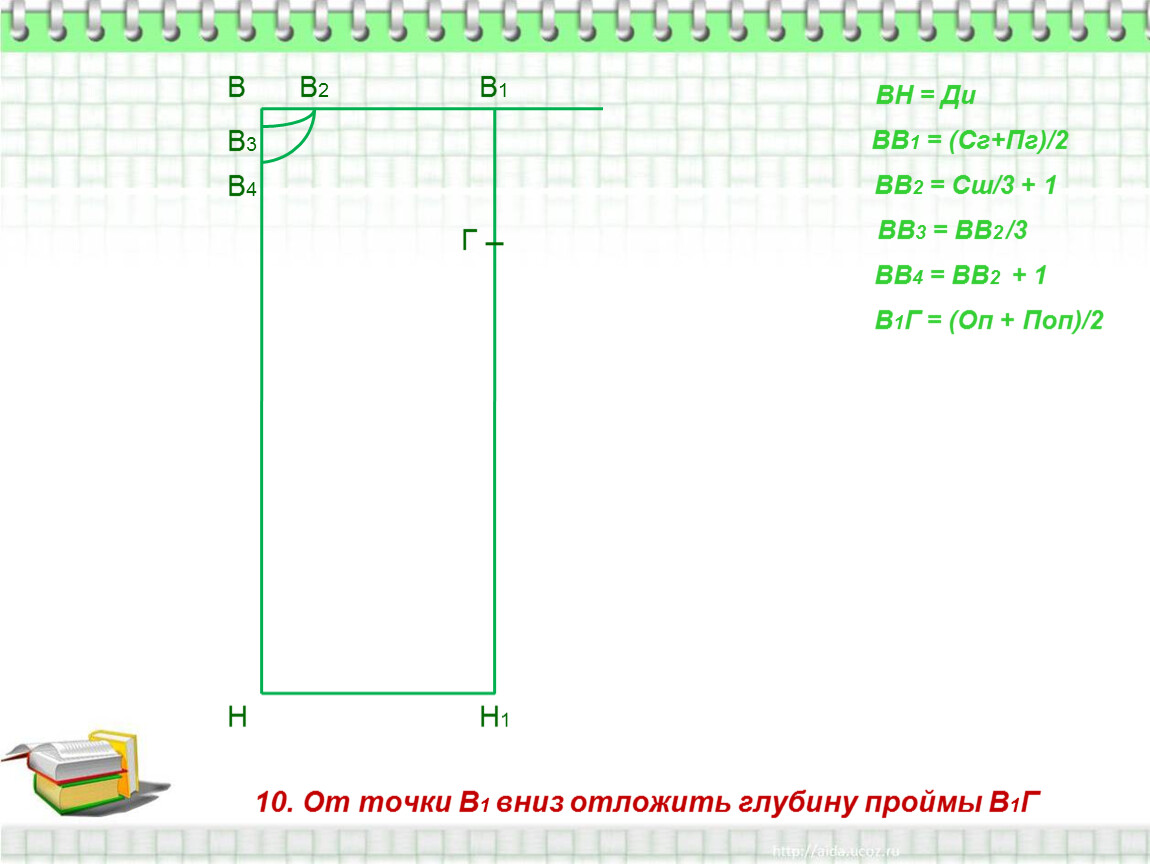

10. От точки В1 вниз отложить глубину проймы В1Г

ВН = Ди

ВВ1 = (Сг+Пг)/2

ВВ2 = Сш/3 + 1

ВВ3 = ВВ2 /3

ВВ4 = ВВ2 + 1

В1Г = (Оп + Поп)/2

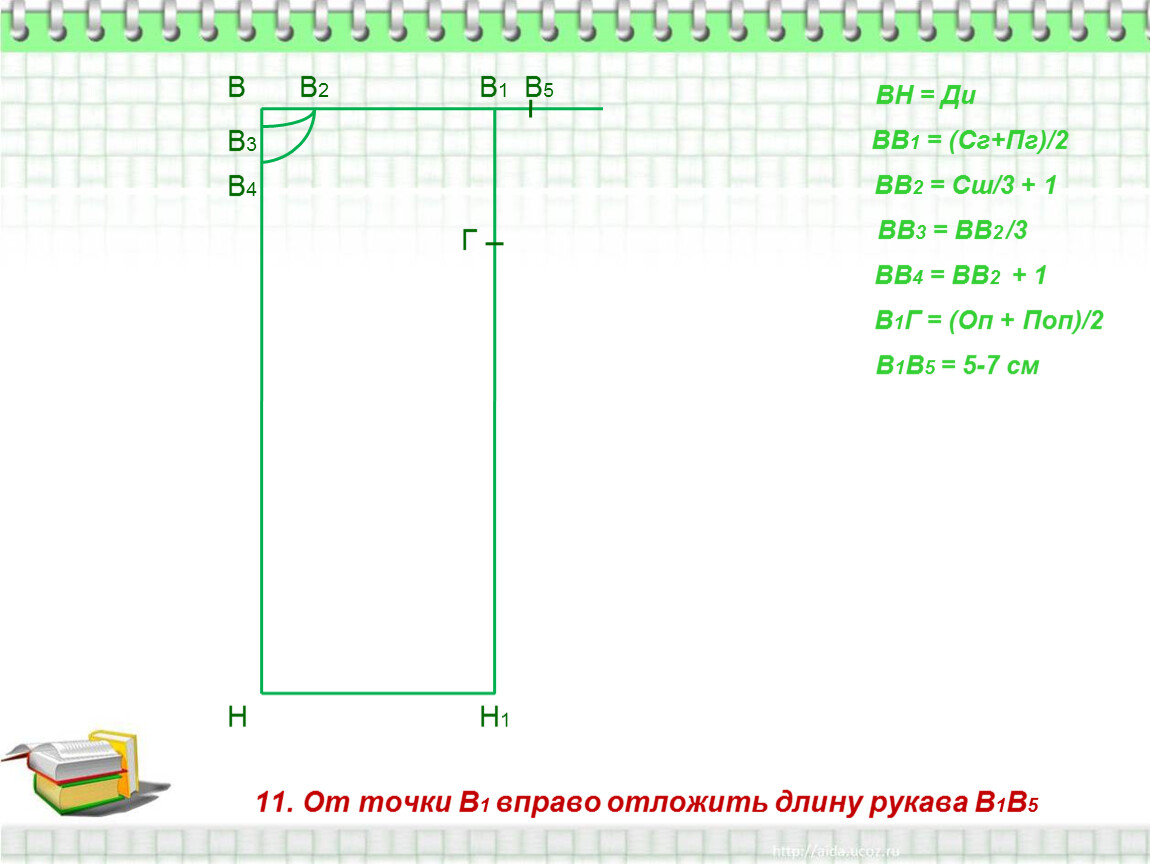

11. От точки В1 вправо отложить длину рукава В1В5

ВН = Ди

ВВ1 = (Сг+Пг)/2

ВВ2 = Сш/3 + 1

ВВ3 = ВВ2 /3

ВВ4 = ВВ2 + 1

В1Г = (Оп + Поп)/2

В1В5 = 5-7 см

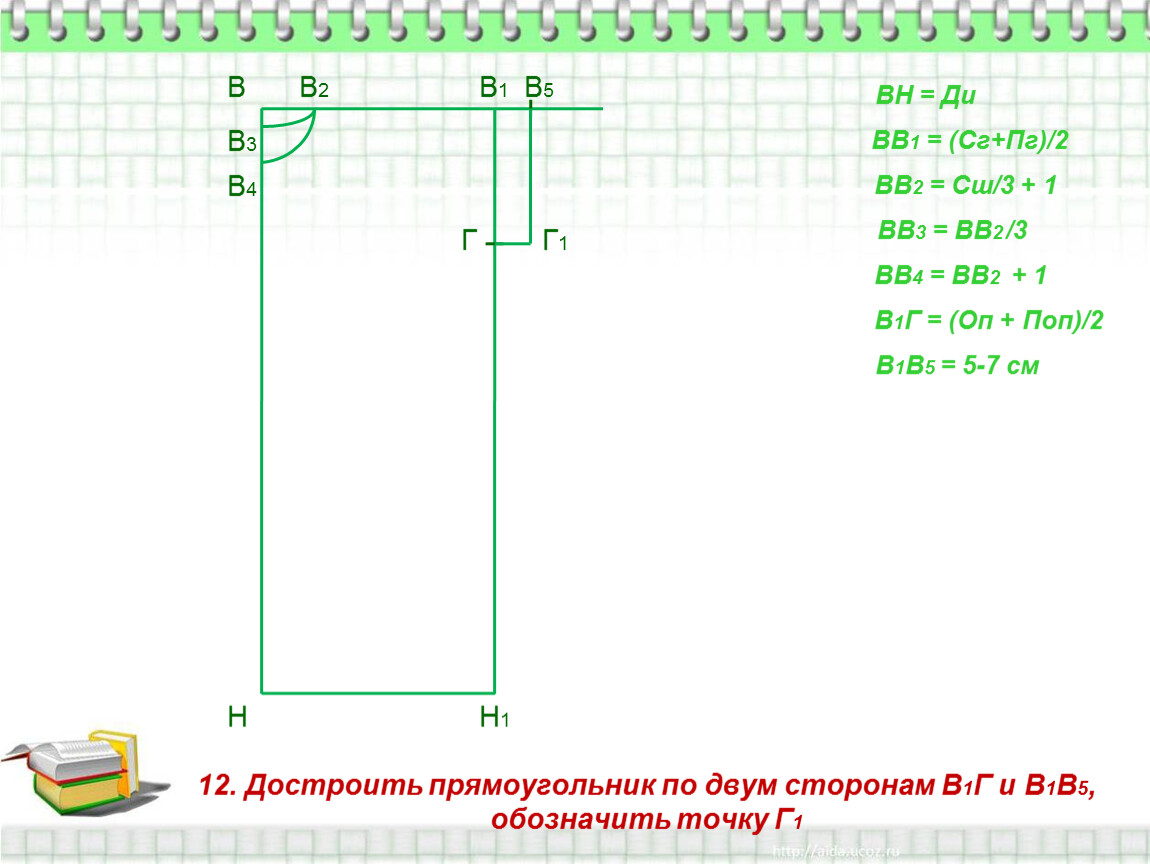

12. Достроить прямоугольник по двум сторонам В1Г и В1В5, обозначить точку Г1

ВН = Ди

ВВ1 = (Сг+Пг)/2

ВВ2 = Сш/3 + 1

ВВ3 = ВВ2 /3

ВВ4 = ВВ2 + 1

В1Г = (Оп + Поп)/2

В1В5 = 5-7 см

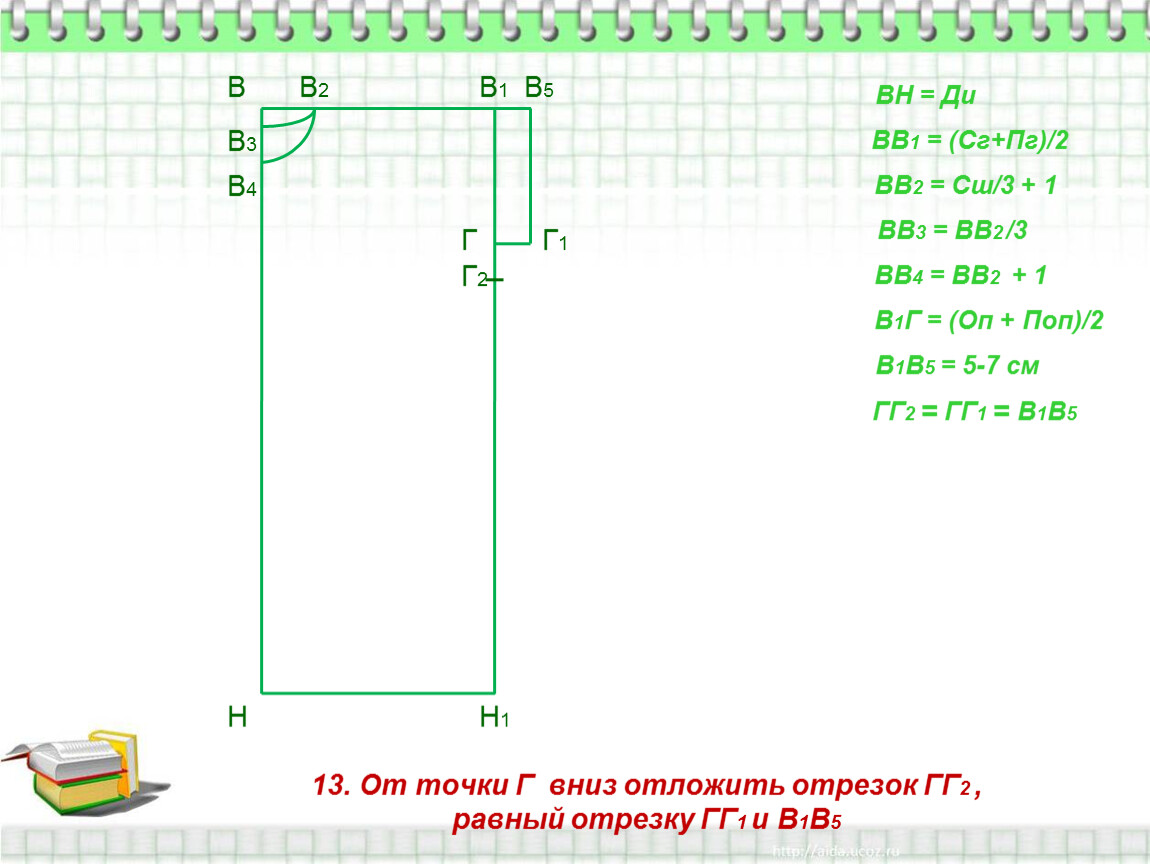

13. От точки Г вниз отложить отрезок ГГ2 ,
равный отрезку ГГ1 и В1В5

ВН = Ди

ВВ1 = (Сг+Пг)/2

ВВ2 = Сш/3 + 1

ВВ3 = ВВ2 /3

ВВ4 = ВВ2 + 1

В1Г = (Оп + Поп)/2

В1В5 = 5-7 см

ГГ2 = ГГ1 = В1В5

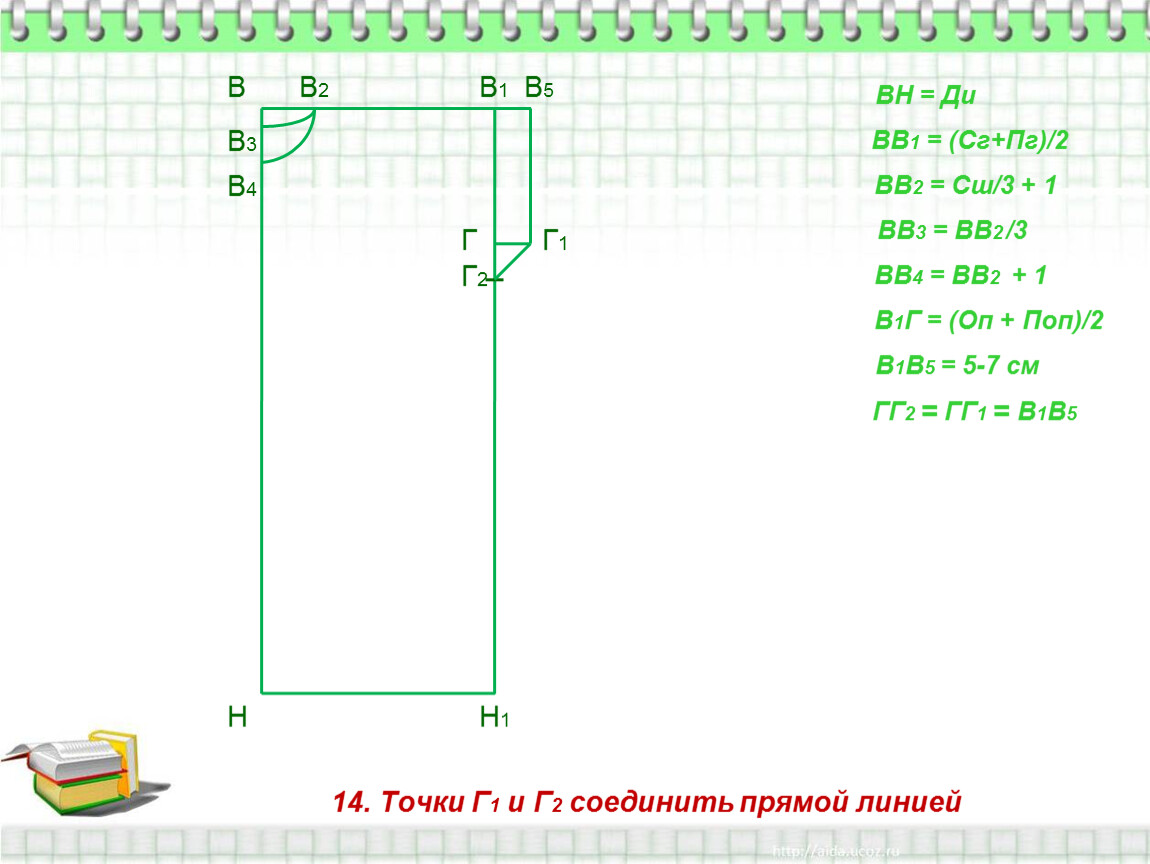

14. Точки Г1 и Г2 соединить прямой линией

ВН = Ди

ВВ1 = (Сг+Пг)/2

ВВ2 = Сш/3 + 1

ВВ3 = ВВ2 /3

ВВ4 = ВВ2 + 1

В1Г = (Оп + Поп)/2

В1В5 = 5-7 см

ГГ2 = ГГ1 = В1В5

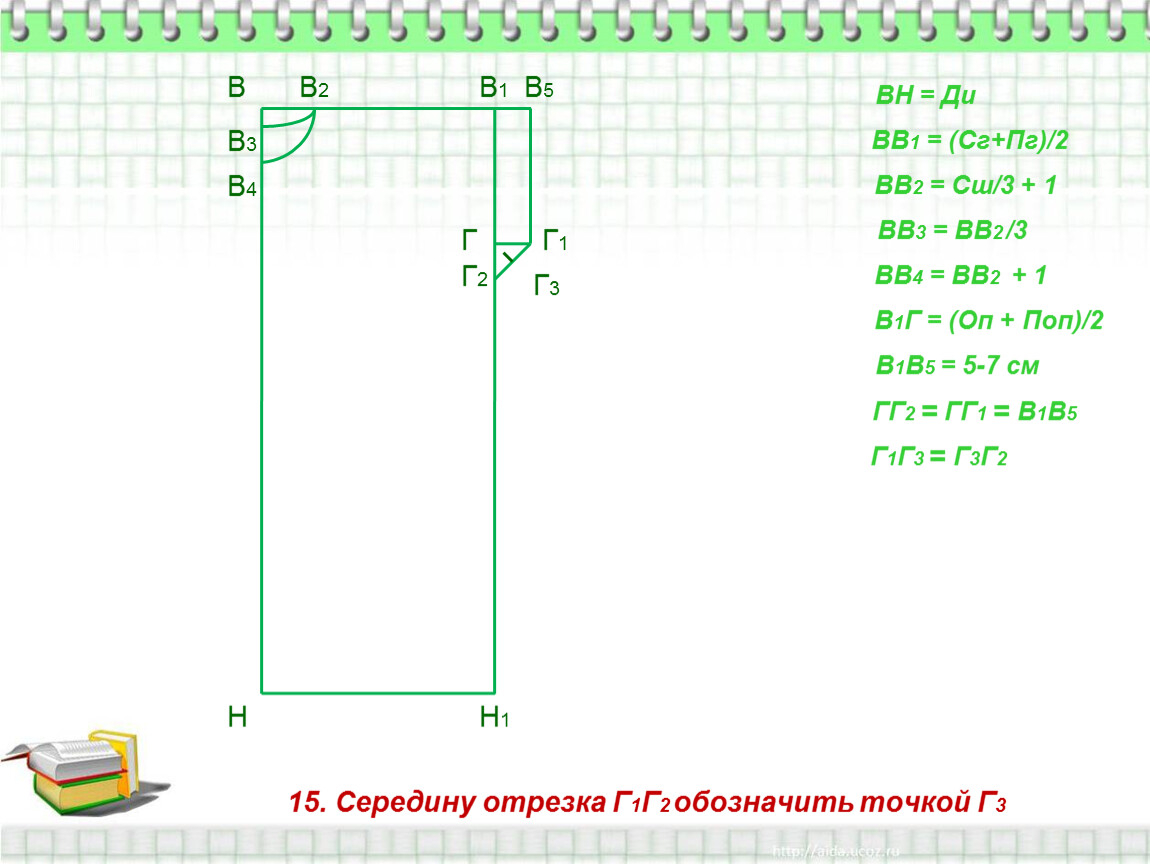

15. Середину отрезка Г1Г2 обозначить точкой Г3

ВН = Ди

ВВ1 = (Сг+Пг)/2

ВВ2 = Сш/3 + 1

ВВ3 = ВВ2 /3

ВВ4 = ВВ2 + 1

В1Г = (Оп + Поп)/2

В1В5 = 5-7 см

ГГ2 = ГГ1 = В1В5

Г1Г3 = Г3Г2

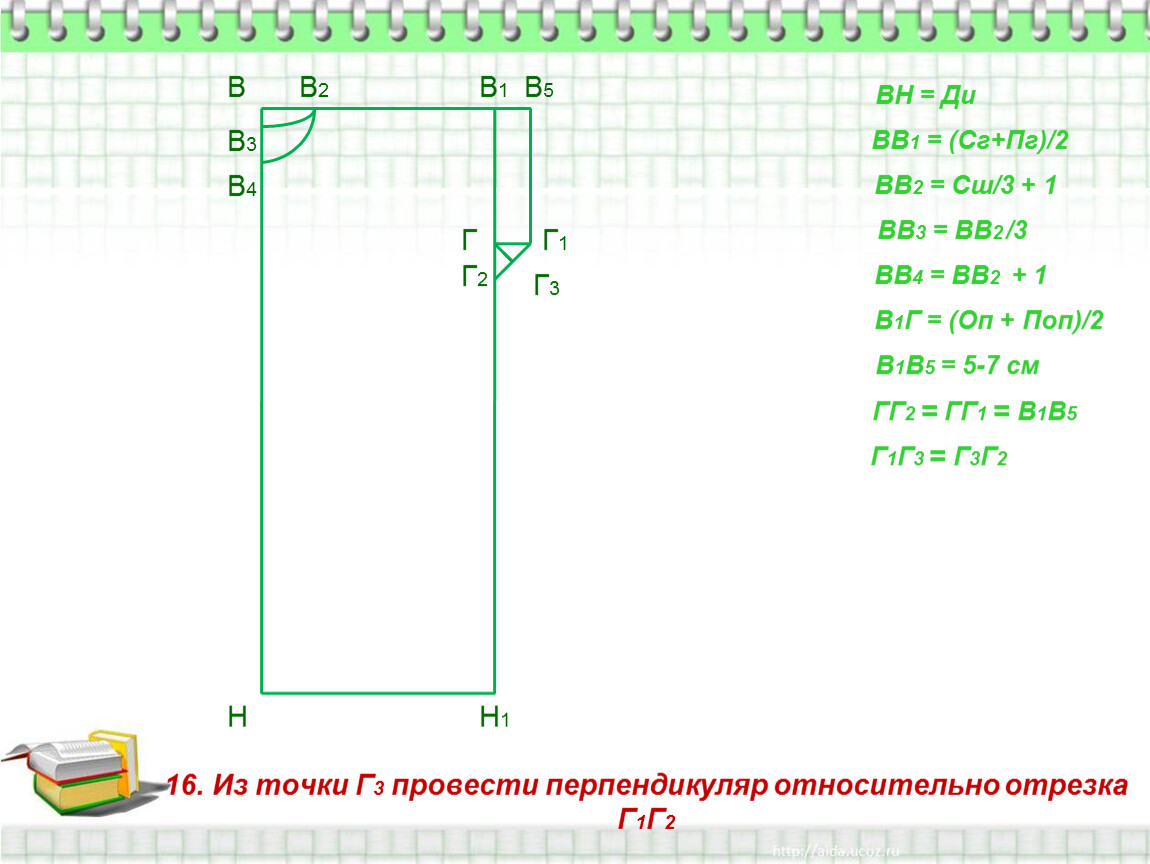

16. Из точки Г3 провести перпендикуляр относительно отрезка Г1Г2

ВН = Ди

ВВ1 = (Сг+Пг)/2

ВВ2 = Сш/3 + 1

ВВ3 = ВВ2 /3

ВВ4 = ВВ2 + 1

В1Г = (Оп + Поп)/2

В1В5 = 5-7 см

ГГ2 = ГГ1 = В1В5

Г1Г3 = Г3Г2

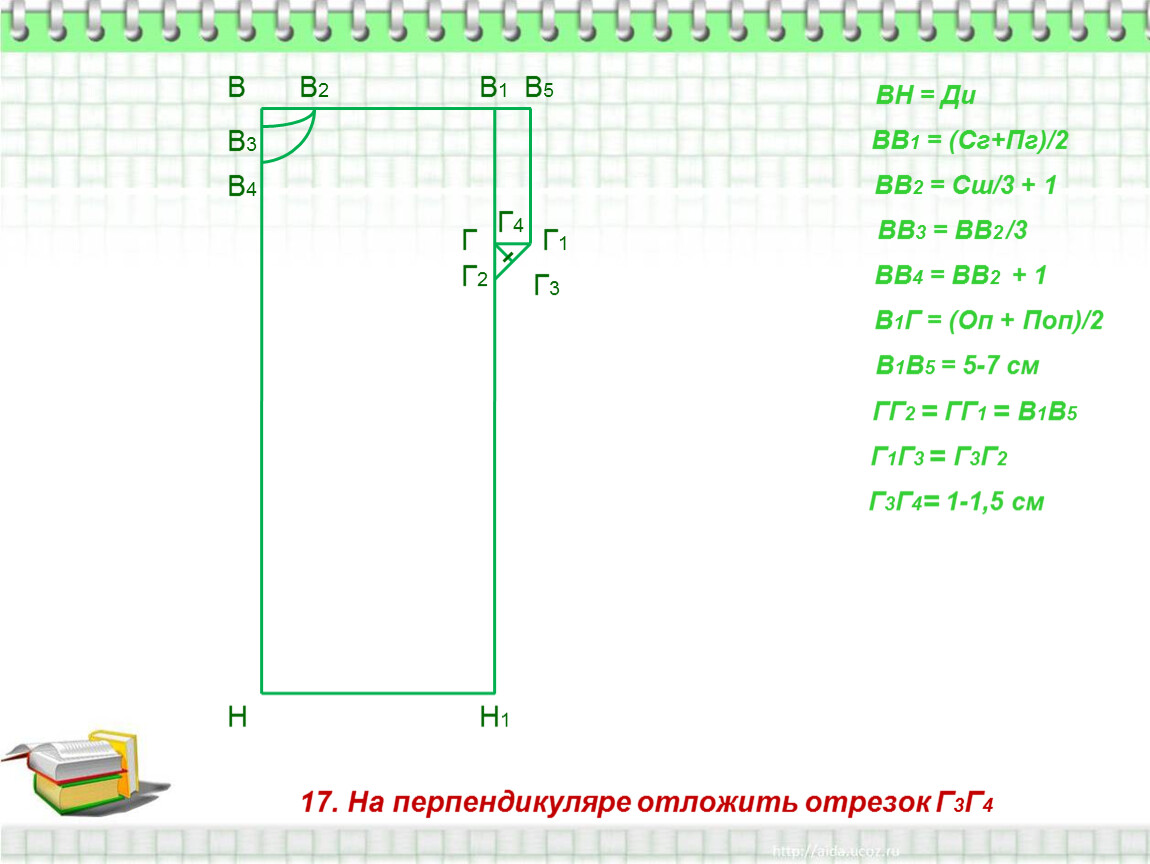

17. На перпендикуляре отложить отрезок Г3Г4

ВН = Ди

ВВ1 = (Сг+Пг)/2

ВВ2 = Сш/3 + 1

ВВ3 = ВВ2 /3

ВВ4 = ВВ2 + 1

В1Г = (Оп + Поп)/2

В1В5 = 5-7 см

ГГ2 = ГГ1 = В1В5

Г1Г3 = Г3Г2

Г3Г4= 1-1,5 см

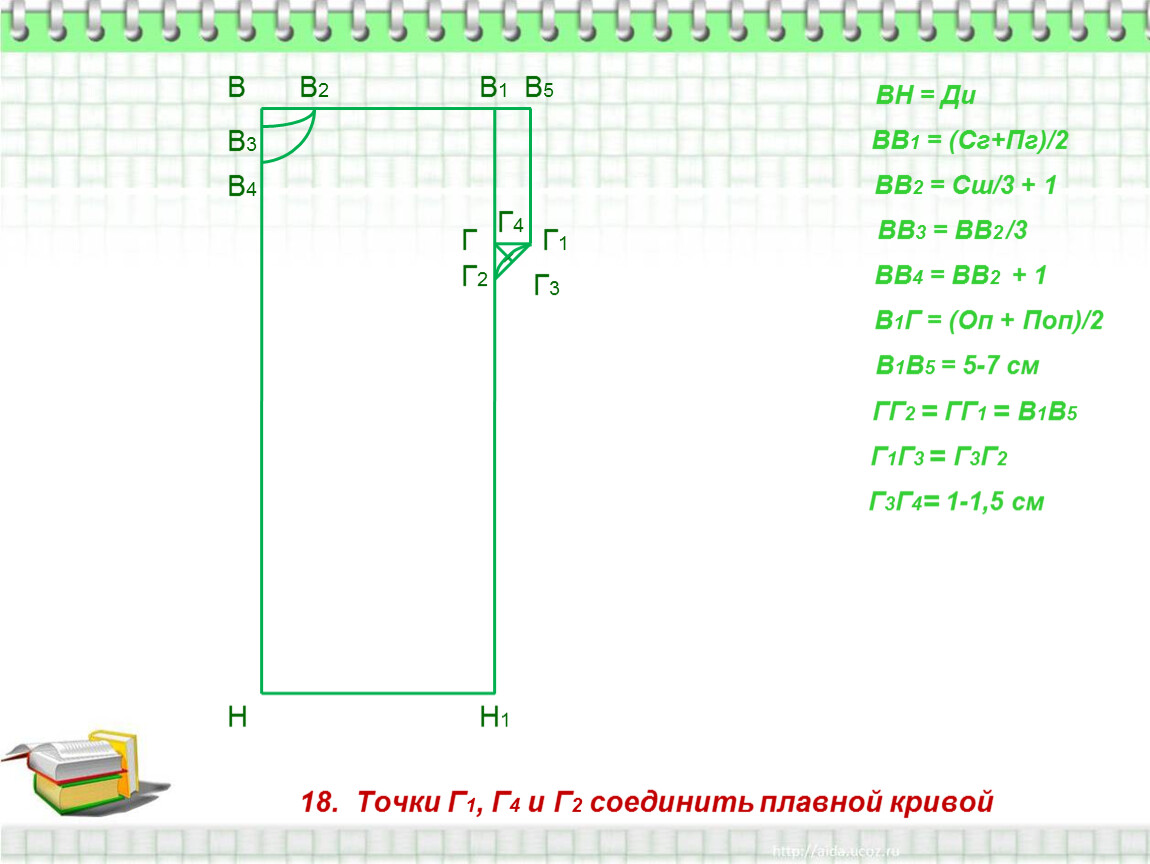

18. Точки Г1, Г4 и Г2 соединить плавной кривой

ВН = Ди

ВВ1 = (Сг+Пг)/2

ВВ2 = Сш/3 + 1

ВВ3 = ВВ2 /3

ВВ4 = ВВ2 + 1

В1Г = (Оп + Поп)/2

В1В5 = 5-7 см

ГГ2 = ГГ1 = В1В5

Г1Г3 = Г3Г2

Г3Г4= 1-1,5 см

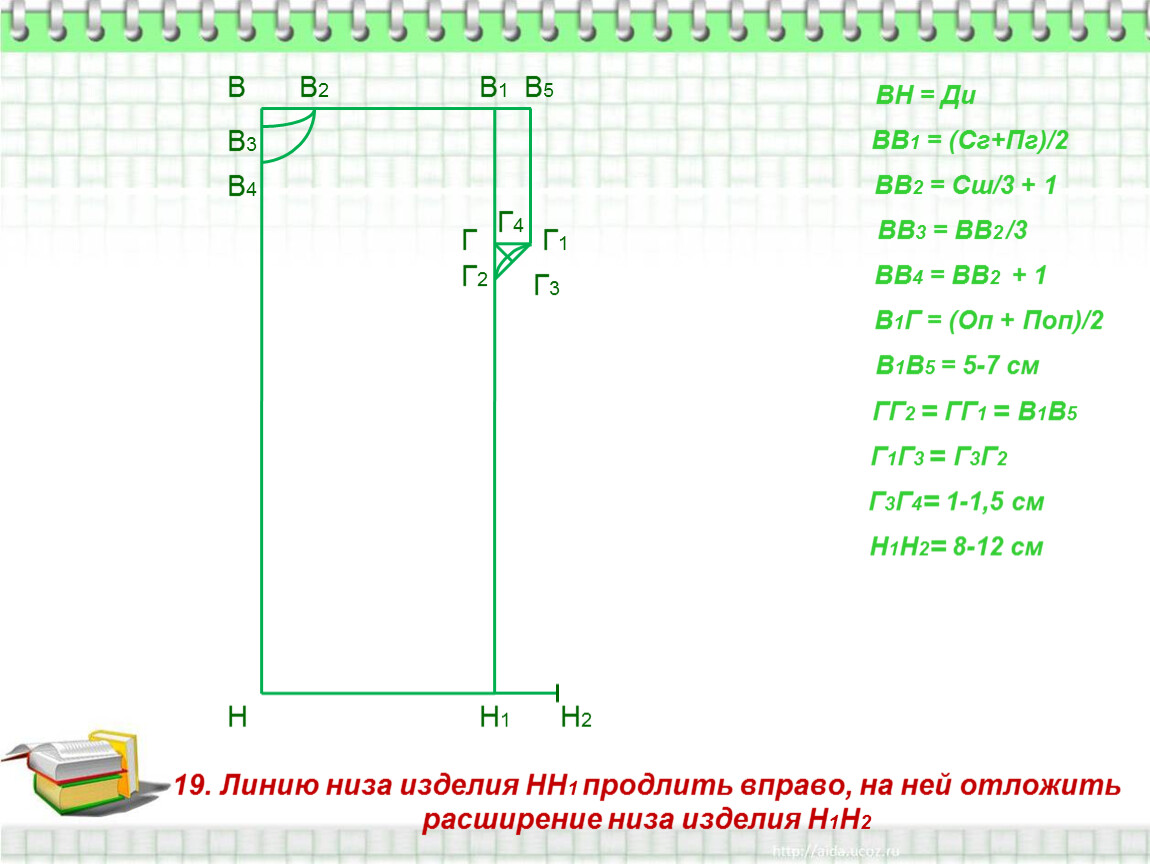

19. Линию низа изделия НН1 продлить вправо, на ней отложить расширение низа изделия Н1Н2

ВН = Ди

ВВ1 = (Сг+Пг)/2

ВВ2 = Сш/3 + 1

ВВ3 = ВВ2 /3

ВВ4 = ВВ2 + 1

В1Г = (Оп + Поп)/2

В1В5 = 5-7 см

ГГ2 = ГГ1 = В1В5

Г1Г3 = Г3Г2

Г3Г4= 1-1,5 см

Н1Н2= 8-12 см

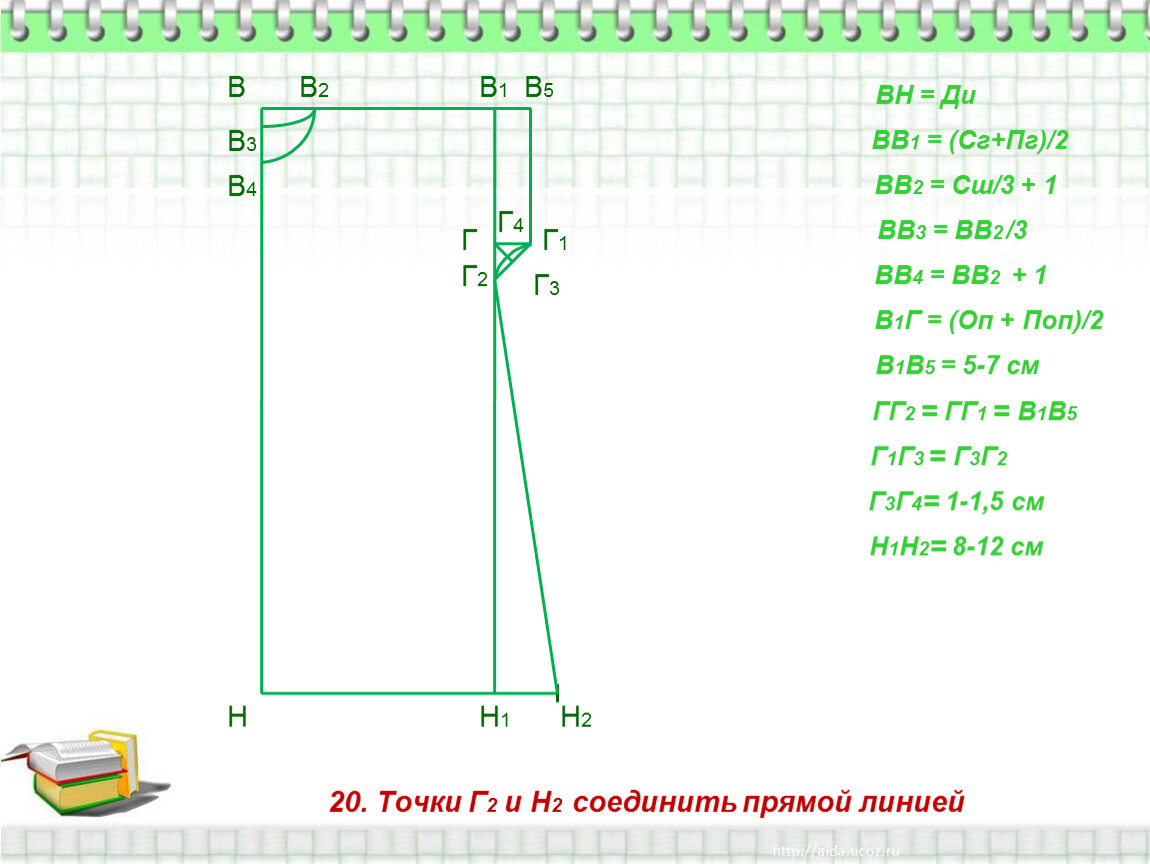

20. Точки Г2 и Н2 соединить прямой линией

ВН = Ди

ВВ1 = (Сг+Пг)/2

ВВ2 = Сш/3 + 1

ВВ3 = ВВ2 /3

ВВ4 = ВВ2 + 1

В1Г = (Оп + Поп)/2

В1В5 = 5-7 см

ГГ2 = ГГ1 = В1В5

Г1Г3 = Г3Г2

Г3Г4= 1-1,5 см

Н1Н2= 8-12 см

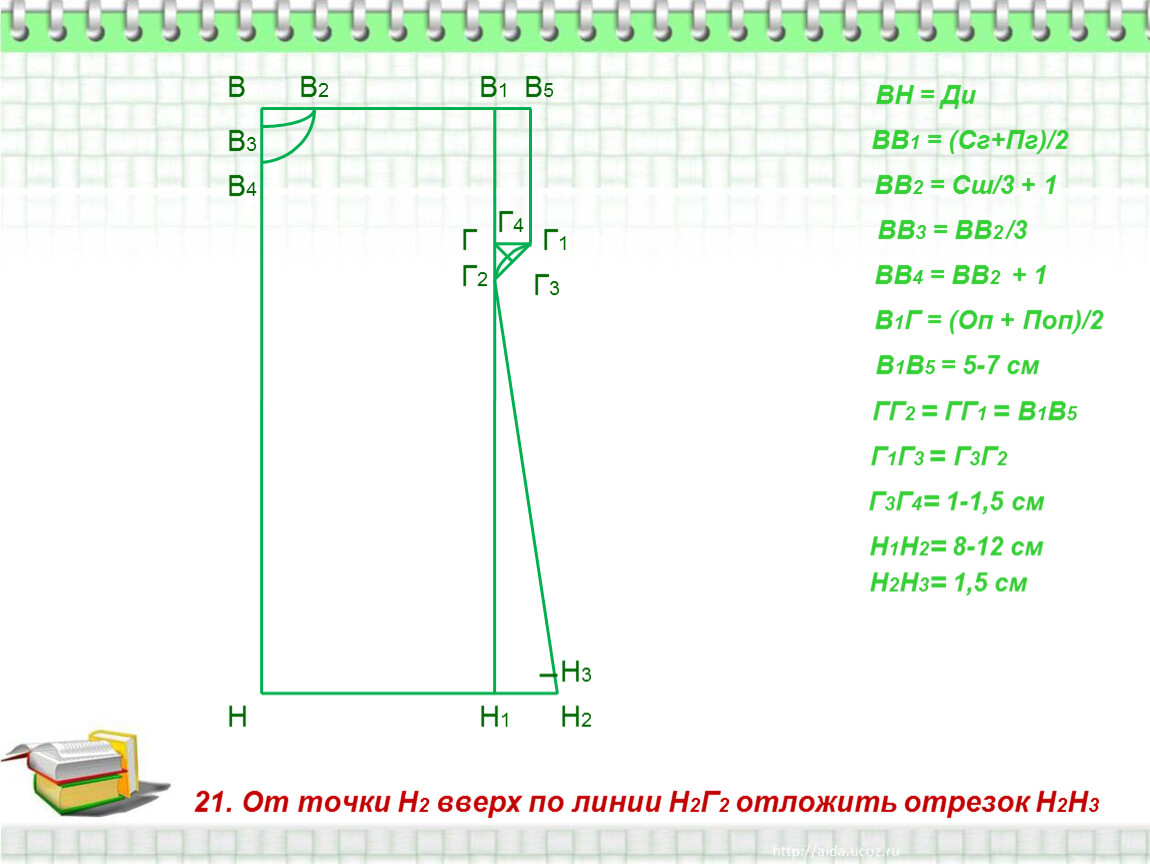

21. От точки Н2 вверх по линии Н2Г2 отложить отрезок Н2Н3

ВН = Ди

ВВ1 = (Сг+Пг)/2

ВВ2 = Сш/3 + 1

ВВ3 = ВВ2 /3

ВВ4 = ВВ2 + 1

В1Г = (Оп + Поп)/2

В1В5 = 5-7 см

ГГ2 = ГГ1 = В1В5

Г1Г3 = Г3Г2

Г3Г4= 1-1,5 см

Н1Н2= 8-12 см

Н2Н3= 1,5 см

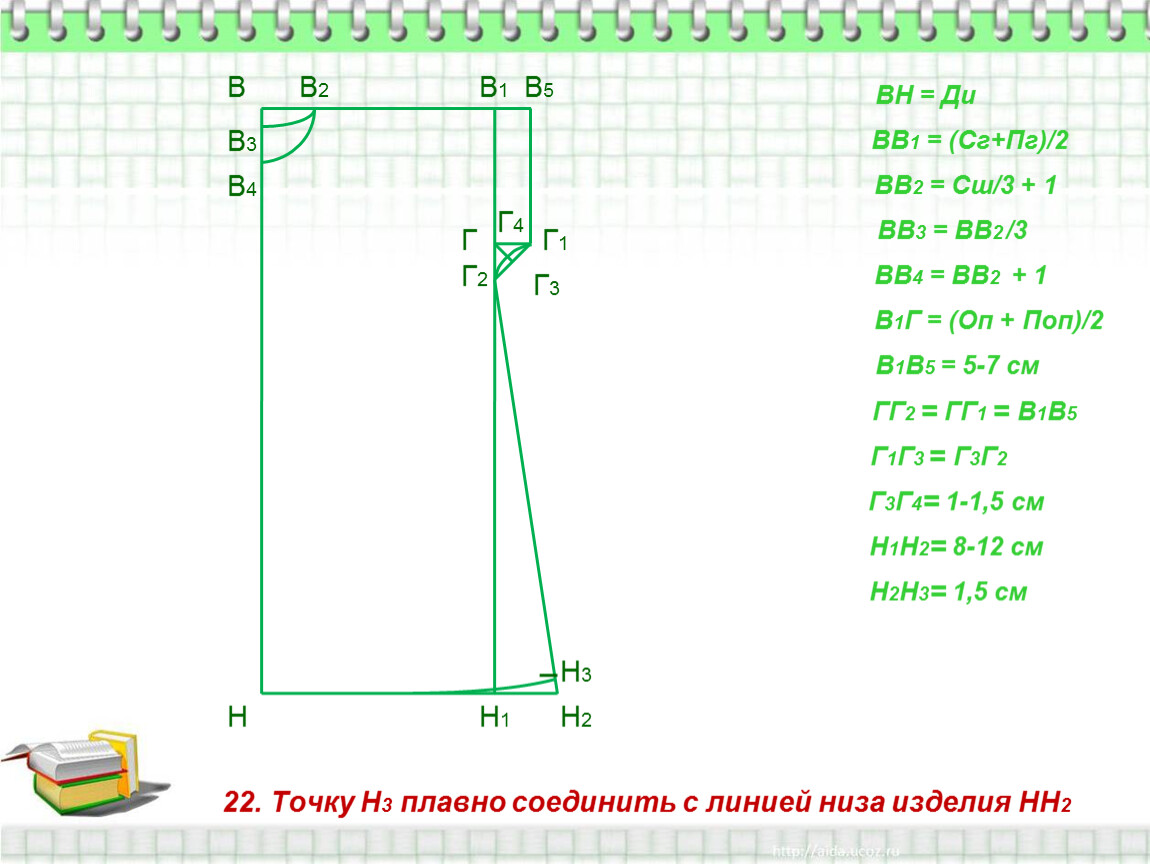

22. Точку Н3 плавно соединить с линией низа изделия НН2

ВН = Ди

ВВ1 = (Сг+Пг)/2

ВВ2 = Сш/3 + 1

ВВ3 = ВВ2 /3

ВВ4 = ВВ2 + 1

В1Г = (Оп + Поп)/2

В1В5 = 5-7 см

ГГ2 = ГГ1 = В1В5

Г1Г3 = Г3Г2

Г3Г4= 1-1,5 см

Н1Н2= 8-12 см

Н2Н3= 1,5 см

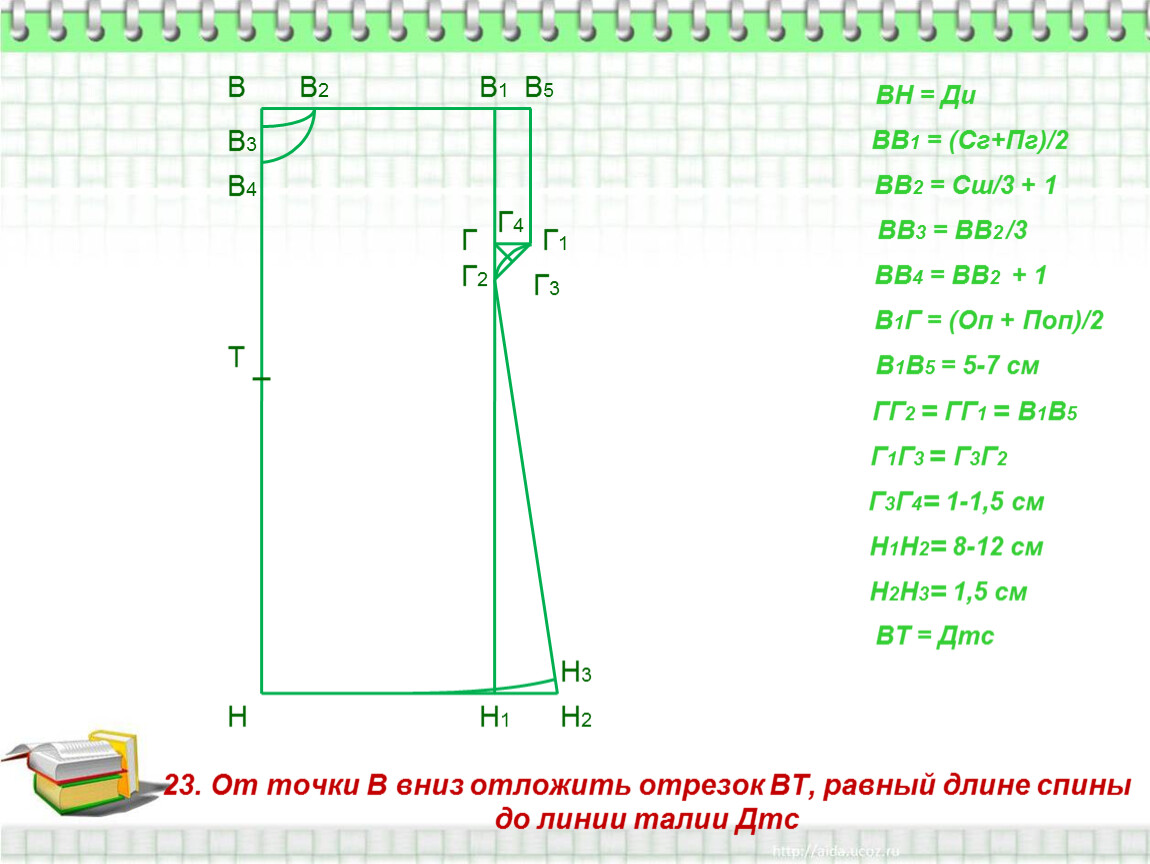

23. От точки В вниз отложить отрезок ВТ, равный длине спины до линии талии Дтс

ВН = Ди

ВВ1 = (Сг+Пг)/2

ВВ2 = Сш/3 + 1

ВВ3 = ВВ2 /3

ВВ4 = ВВ2 + 1

В1Г = (Оп + Поп)/2

В1В5 = 5-7 см

ГГ2 = ГГ1 = В1В5

Г1Г3 = Г3Г2

Г3Г4= 1-1,5 см

Н1Н2= 8-12 см

Н2Н3= 1,5 см

ВТ = Дтс

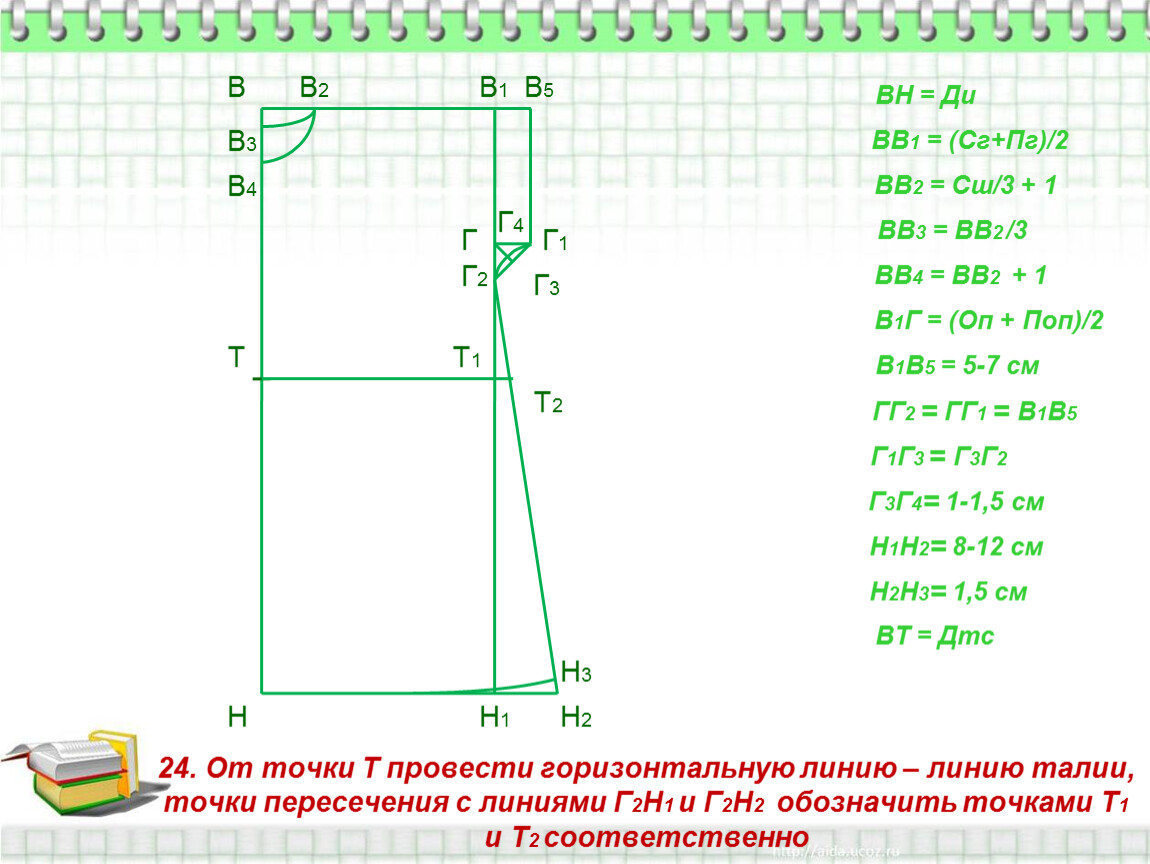

24. От точки Т провести горизонтальную линию – линию талии, точки пересечения с линиями Г2Н1 и Г2Н2 обозначить точками Т1 и Т2 соответственно

ВН = Ди

ВВ1 = (Сг+Пг)/2

ВВ2 = Сш/3 + 1

ВВ3 = ВВ2 /3

ВВ4 = ВВ2 + 1

В1Г = (Оп + Поп)/2

В1В5 = 5-7 см

ГГ2 = ГГ1 = В1В5

Г1Г3 = Г3Г2

Г3Г4= 1-1,5 см

Н1Н2= 8-12 см

Н2Н3= 1,5 см

ВТ = Дтс

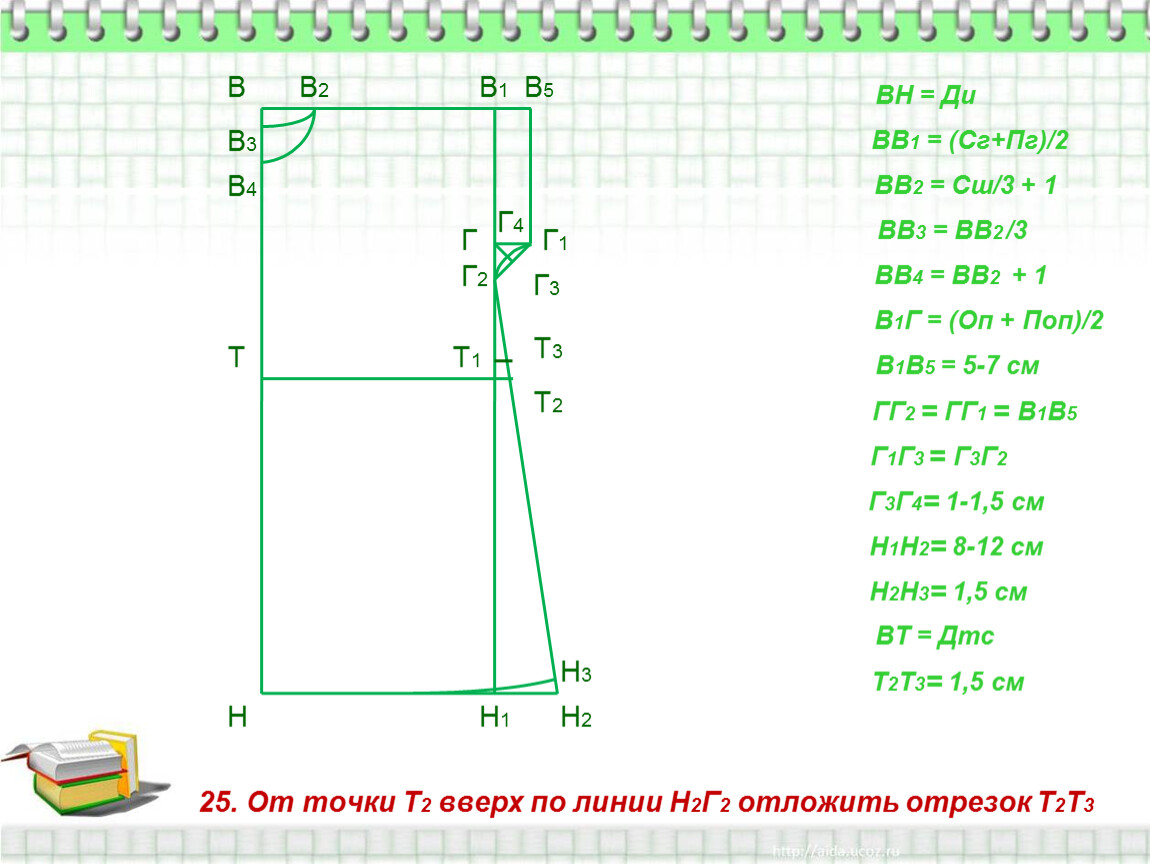

25. От точки Т2 вверх по линии Н2Г2 отложить отрезок Т2Т3

ВН = Ди

ВВ1 = (Сг+Пг)/2

ВВ2 = Сш/3 + 1

ВВ3 = ВВ2 /3

ВВ4 = ВВ2 + 1

В1Г = (Оп + Поп)/2

В1В5 = 5-7 см

ГГ2 = ГГ1 = В1В5

Г1Г3 = Г3Г2

Г3Г4= 1-1,5 см

Н1Н2= 8-12 см

Н2Н3= 1,5 см

ВТ = Дтс

Т2Т3= 1,5 см

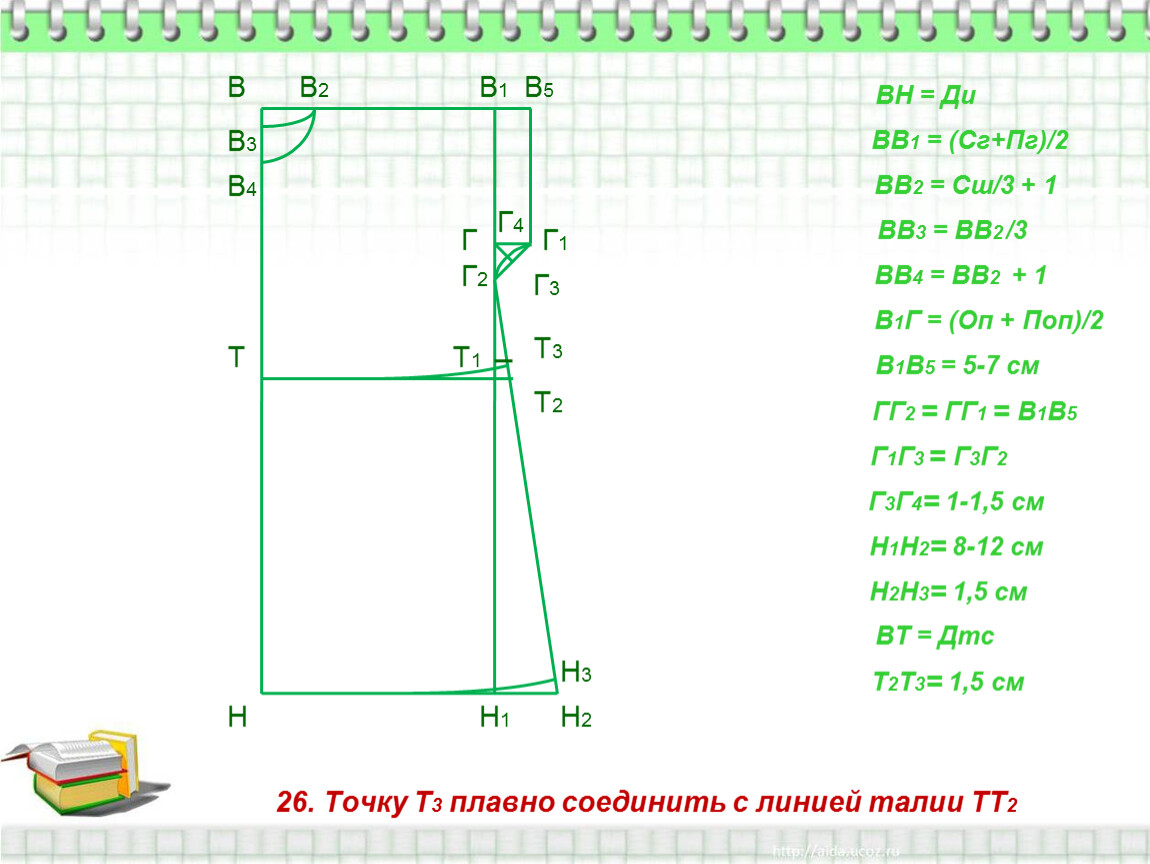

26. Точку Т3 плавно соединить с линией талии ТТ2

ВН = Ди

ВВ1 = (Сг+Пг)/2

ВВ2 = Сш/3 + 1

ВВ3 = ВВ2 /3

ВВ4 = ВВ2 + 1

В1Г = (Оп + Поп)/2

В1В5 = 5-7 см

ГГ2 = ГГ1 = В1В5

Г1Г3 = Г3Г2

Г3Г4= 1-1,5 см

Н1Н2= 8-12 см

Н2Н3= 1,5 см

ВТ = Дтс

Т2Т3= 1,5 см

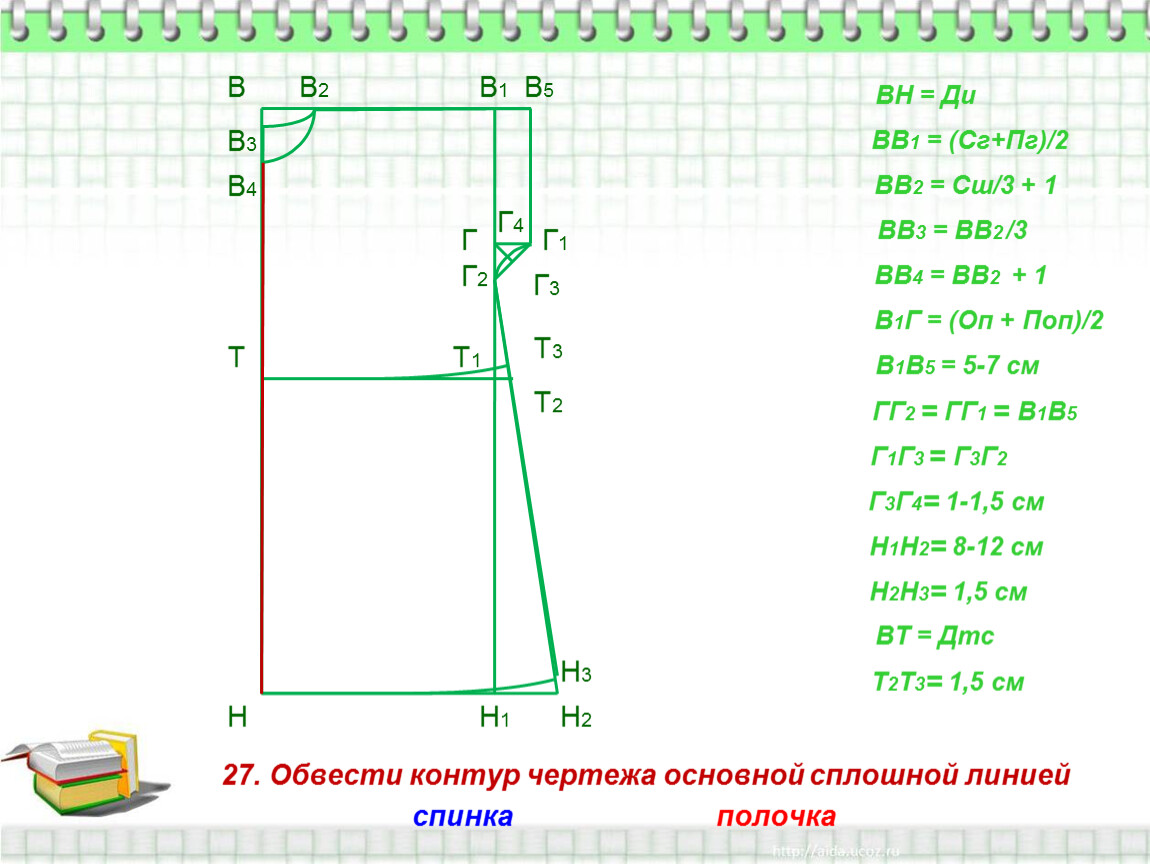

27. Обвести контур чертежа основной сплошной линией

ВН = Ди

ВВ1 = (Сг+Пг)/2

ВВ2 = Сш/3 + 1

ВВ3 = ВВ2 /3

ВВ4 = ВВ2 + 1

В1Г = (Оп + Поп)/2

В1В5 = 5-7 см

ГГ2 = ГГ1 = В1В5

Г1Г3 = Г3Г2

Г3Г4= 1-1,5 см

Н1Н2= 8-12 см

Н2Н3= 1,5 см

ВТ = Дтс

Т2Т3= 1,5 см

спинка

полочка

Ночная сорочка
без внесения изменений
в чертеж изделия

Ночные сорочки
с изменениями
в чертеже изделия

МОДЕЛИРОВАНИЕ - тема следующего занятия

Домашнее задание - придумать и зарисовать в тетради несколько моделей будущей ночной сорочки

Достигла ли я цели урока?

Да, полностью

Скорее да,
чем нет

Многое
для меня
осталось
непонятным
