Построение диаграмм и графиков в MS Excel

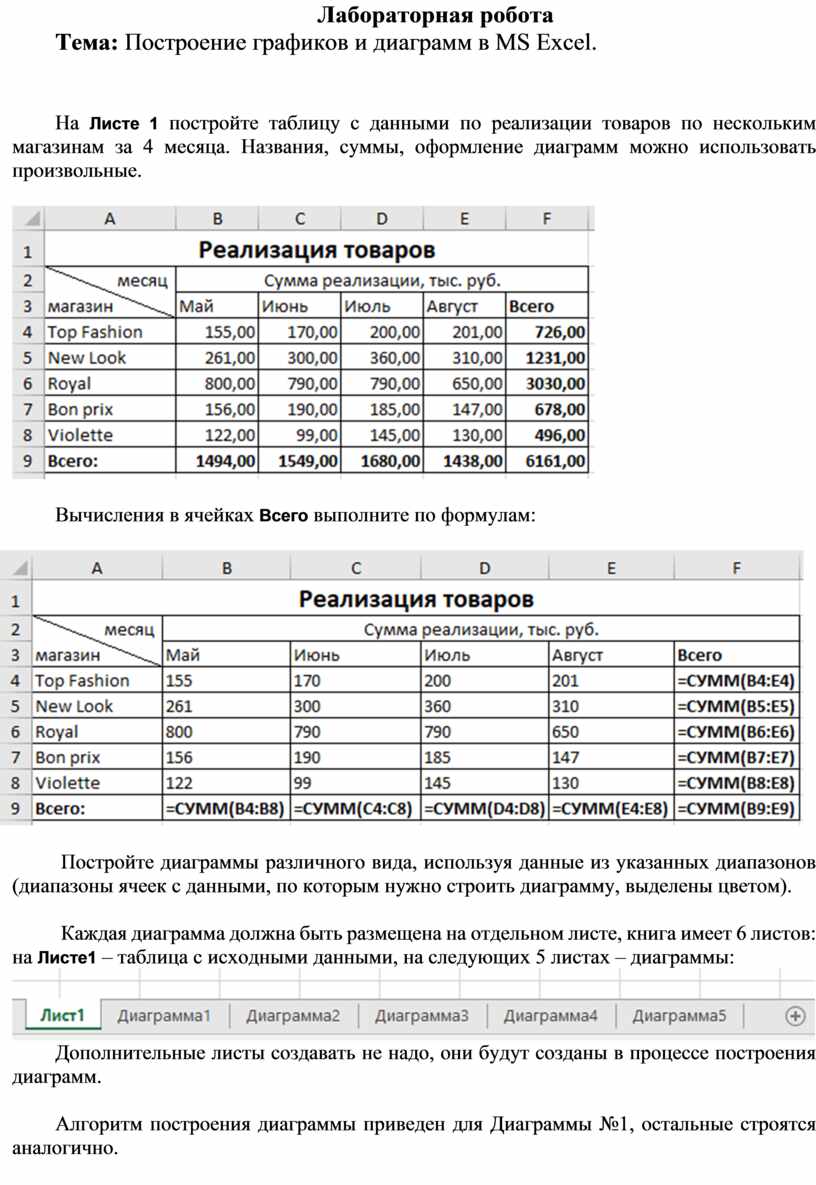

Лабораторная робота

Тема: Построение графиков и диаграмм в MS Excel.

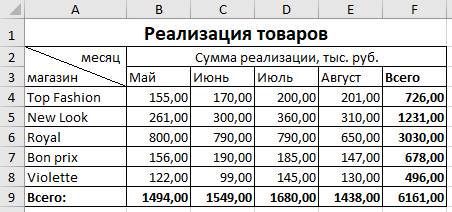

На Листе 1 постройте таблицу с данными по реализации товаров по нескольким магазинам за 4 месяца. Названия, суммы, оформление диаграмм можно использовать произвольные.

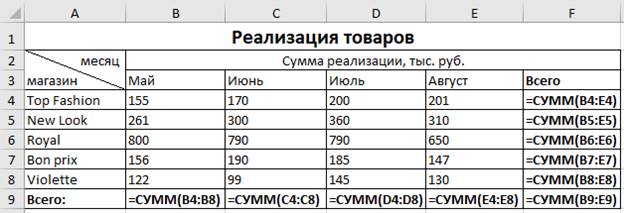

Вычисления в ячейках Всего выполните по формулам:

Постройте диаграммы различного вида, используя данные из указанных диапазонов (диапазоны ячеек с данными, по которым нужно строить диаграмму, выделены цветом).

Каждая диаграмма должна быть размещена на отдельном листе, книга имеет 6 листов: на Листе1 – таблица с исходными данными, на следующих 5 листах – диаграммы:

Дополнительные листы создавать не надо, они будут созданы в процессе построения диаграмм.

Алгоритм построения диаграммы приведен для Диаграммы №1, остальные строятся аналогично.

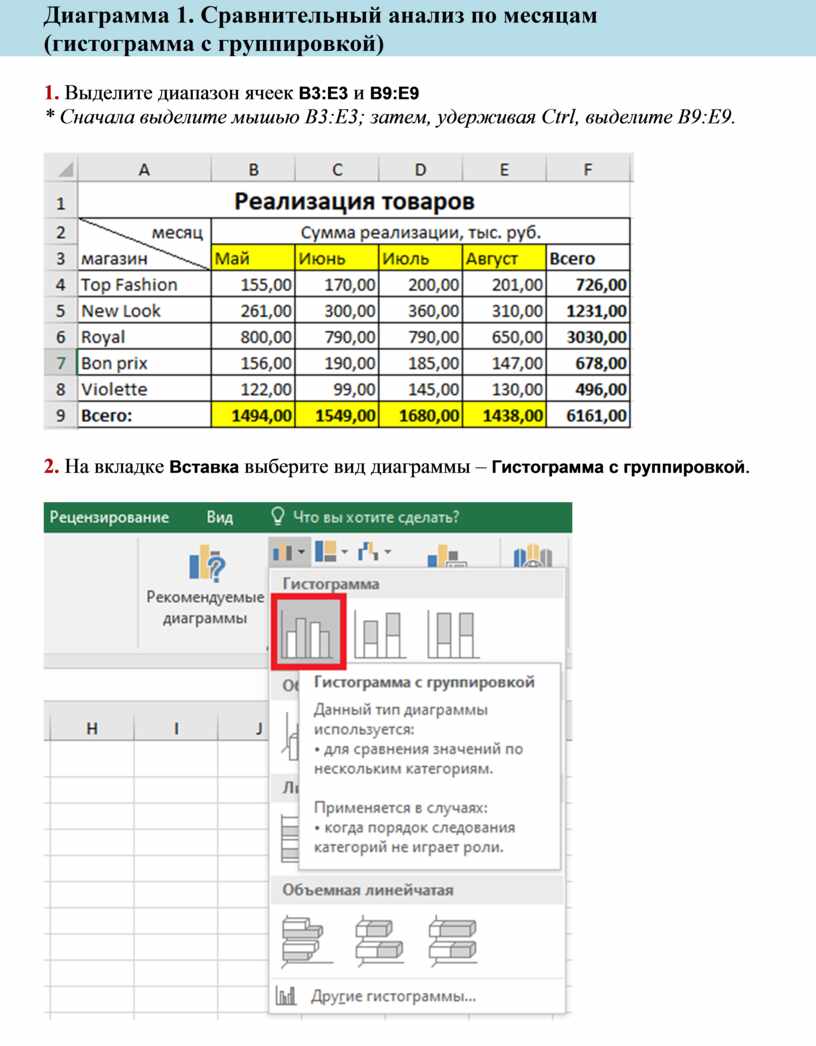

Диаграмма 1. Сравнительный анализ по месяцам

(гистограмма с группировкой)

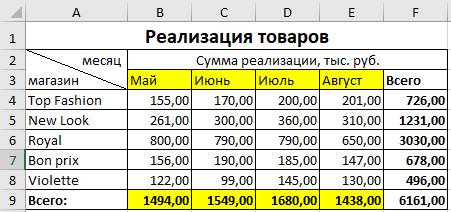

1. Выделите диапазон ячеек B3:E3 и B9:E9

* Сначала выделите мышью B3:E3; затем, удерживая Ctrl, выделите B9:E9.

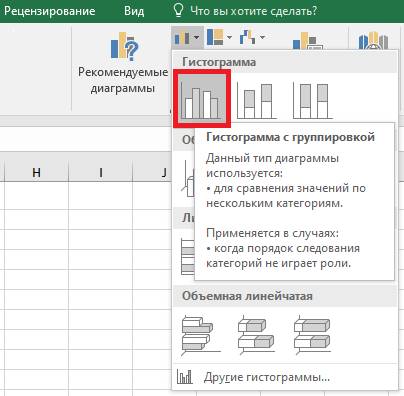

2. На вкладке Вставка выберите вид диаграммы – Гистограмма с группировкой.

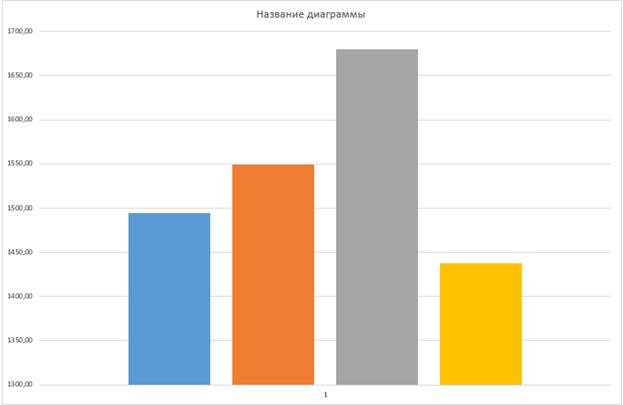

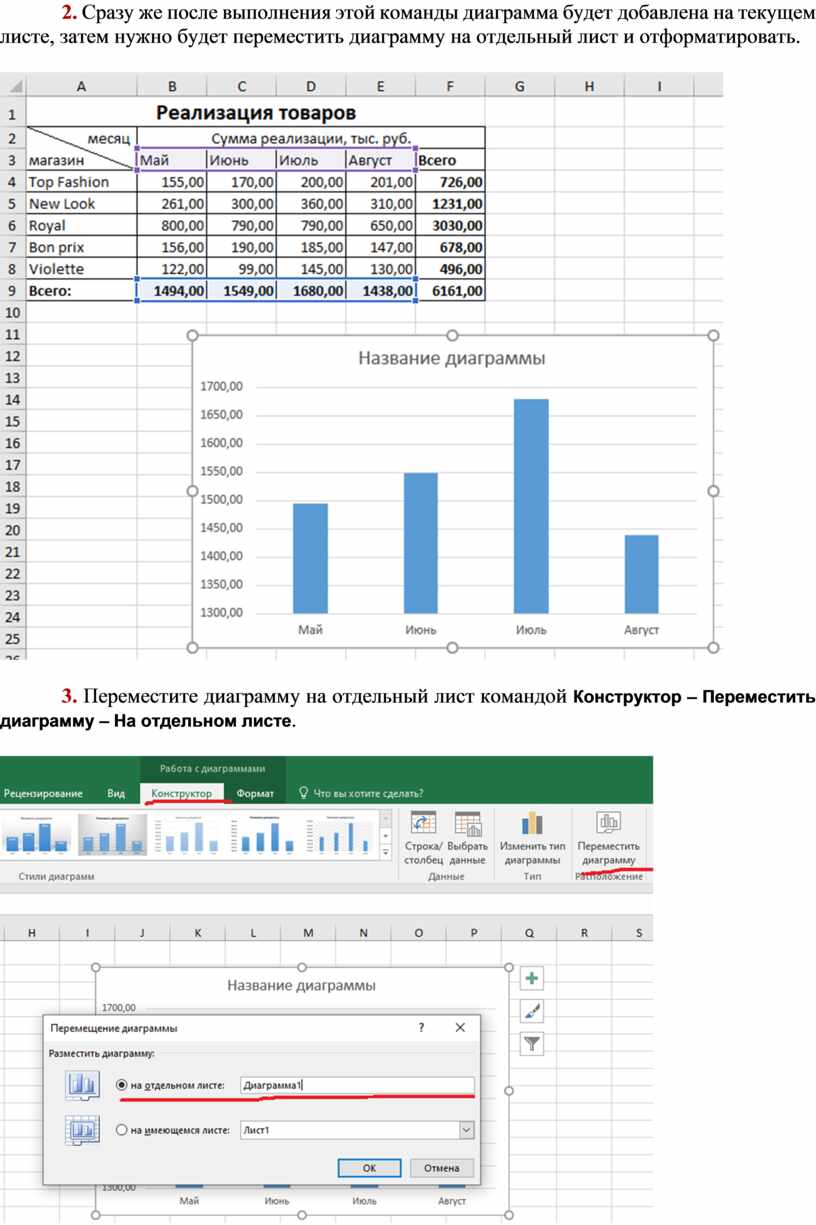

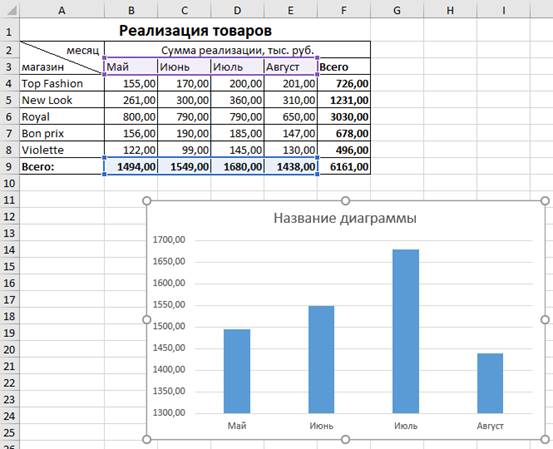

2. Сразу же после выполнения этой команды диаграмма будет добавлена на текущем листе, затем нужно будет переместить диаграмму на отдельный лист и отформатировать.

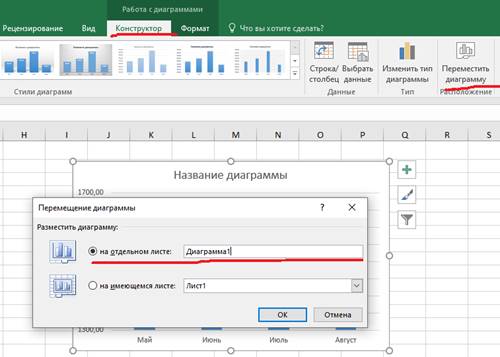

3. Переместите диаграмму на отдельный лист командой Конструктор – Переместить диаграмму – На отдельном листе.

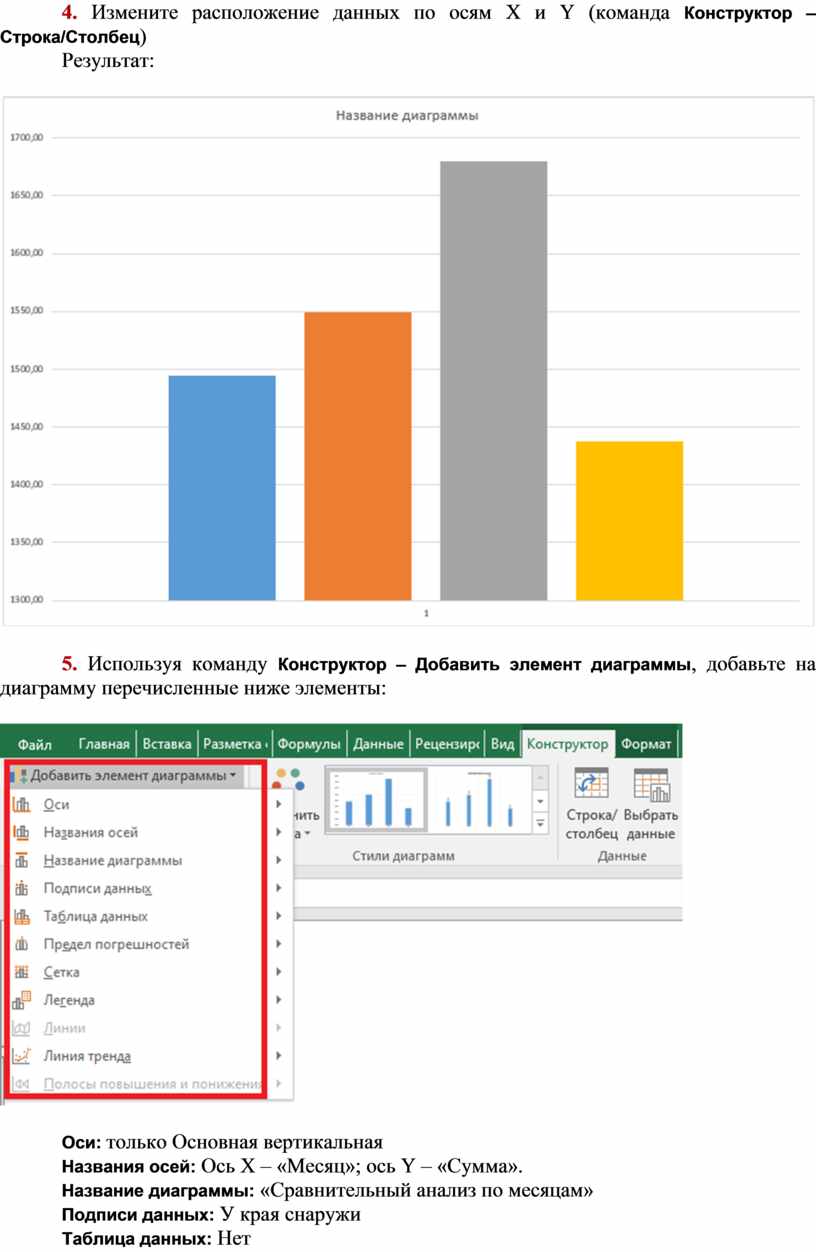

4. Измените расположение данных по осям X и Y (команда Конструктор – Строка/Столбец)

Результат:

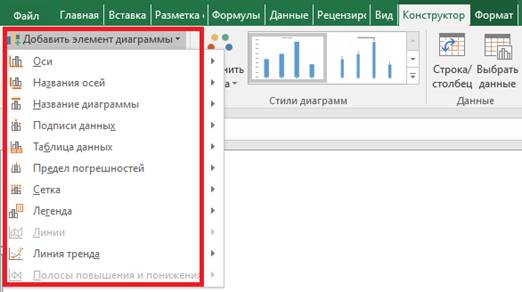

5. Используя команду Конструктор – Добавить элемент диаграммы, добавьте на диаграмму перечисленные ниже элементы:

Оси: только Основная вертикальная

Названия осей: Ось Х – «Месяц»; ось Y – «Сумма».

Название диаграммы: «Сравнительный анализ по месяцам»

Подписи данных: У края снаружи

Таблица данных: Нет

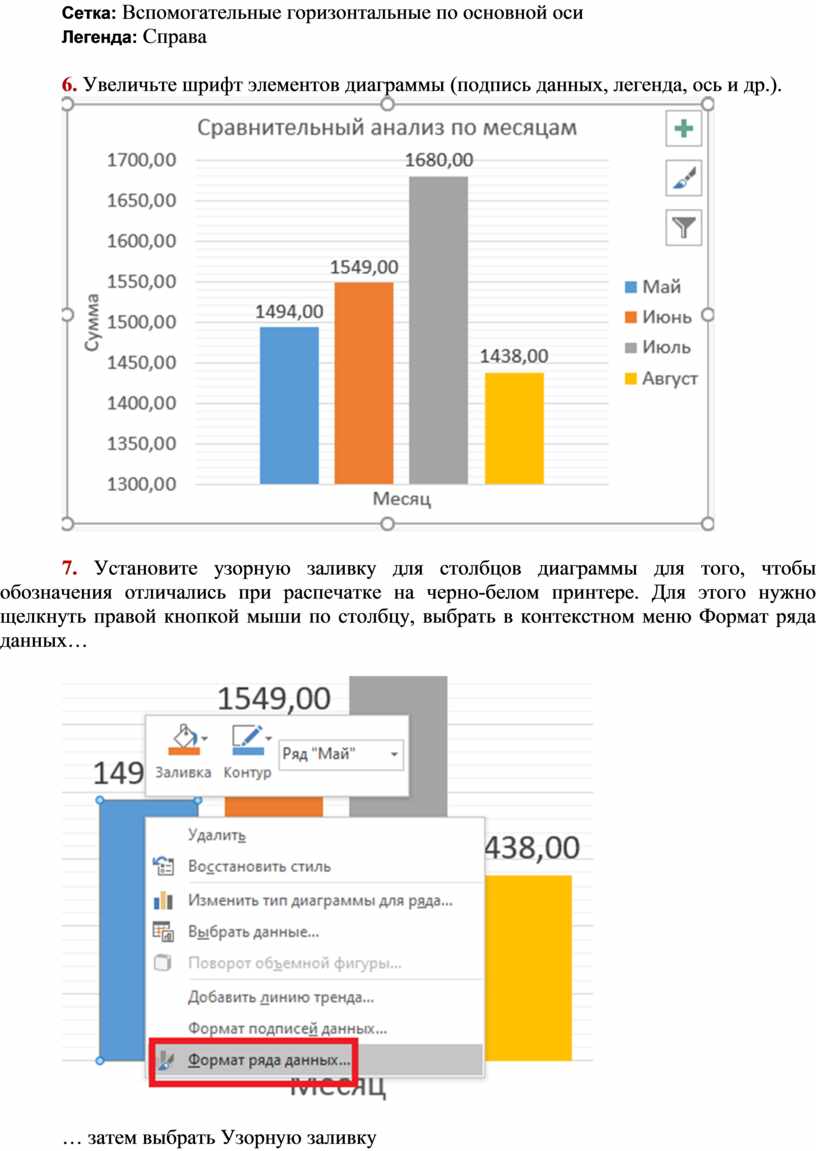

Сетка: Вспомогательные горизонтальные по основной оси

Легенда: Справа

6. Увеличьте шрифт элементов диаграммы (подпись данных, легенда, ось и др.).

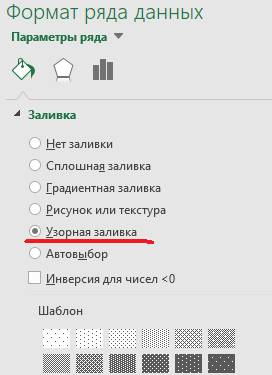

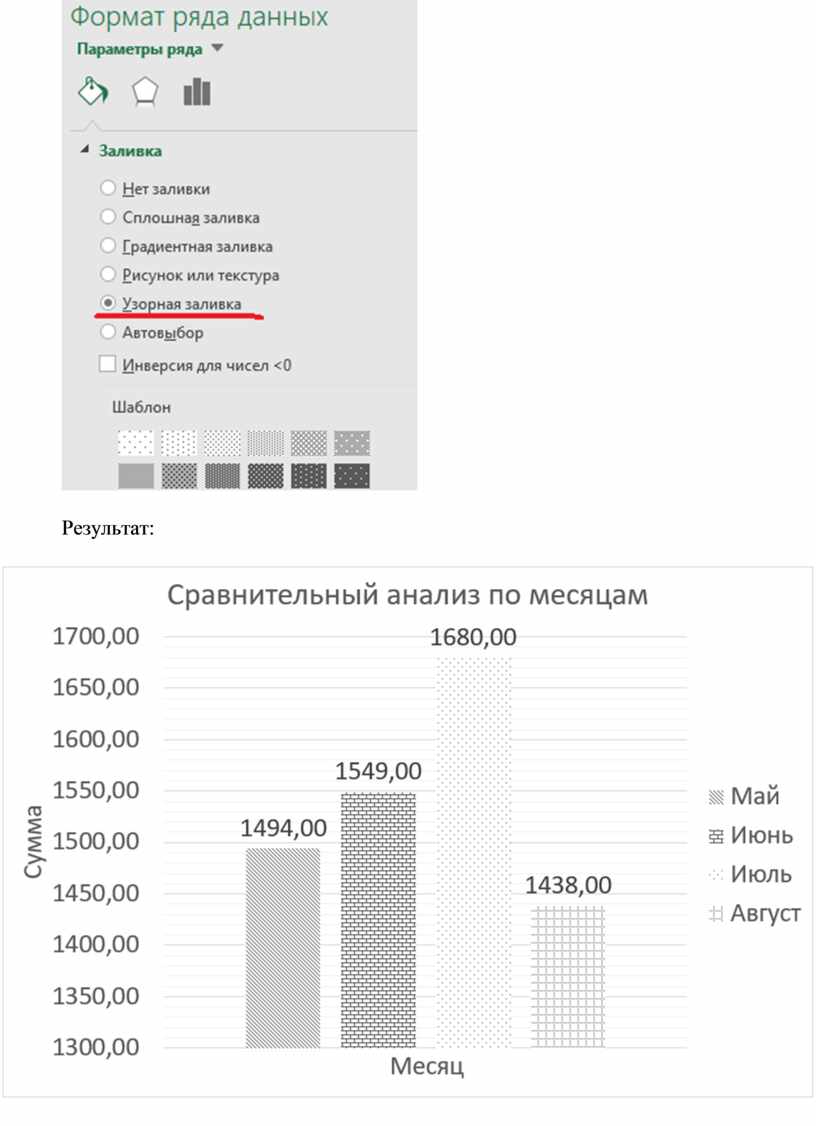

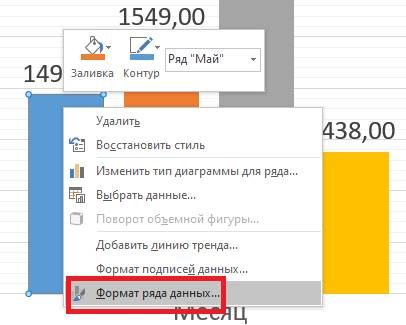

7. Установите узорную заливку для столбцов диаграммы для того, чтобы обозначения отличались при распечатке на черно-белом принтере. Для этого нужно щелкнуть правой кнопкой мыши по столбцу, выбрать в контекстном меню Формат ряда данных…

… затем выбрать Узорную заливку

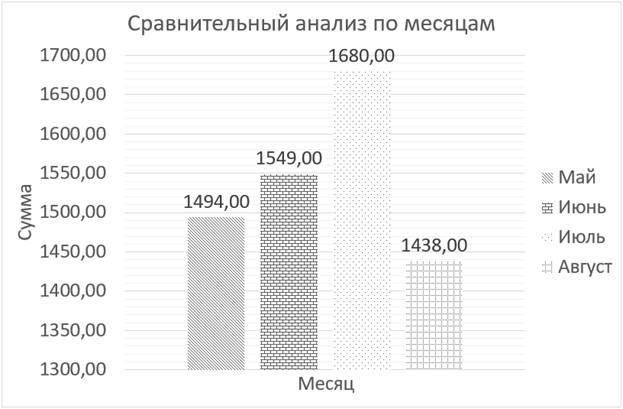

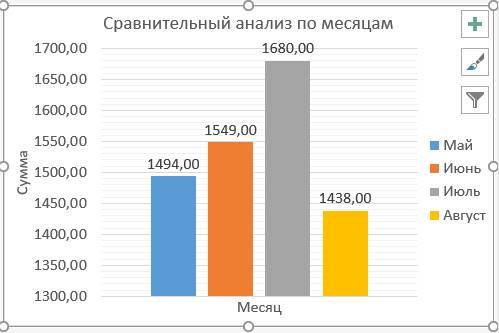

Результат:

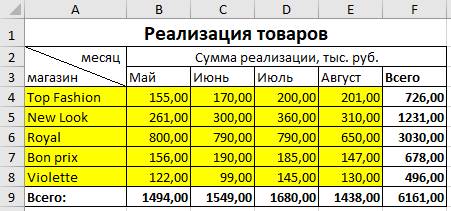

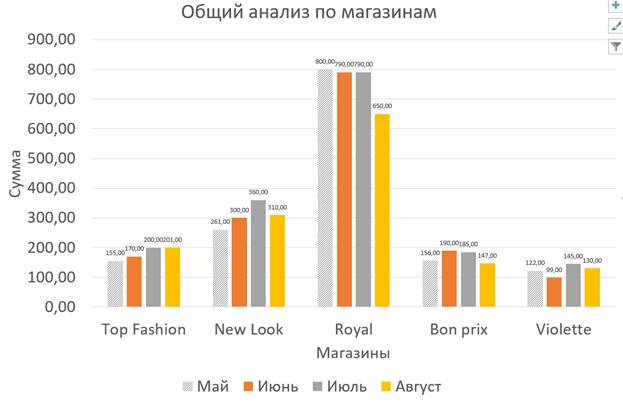

Диаграмма 2. Общий анализ по магазинам

(гистограмма с группировкой).

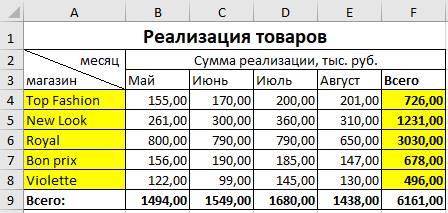

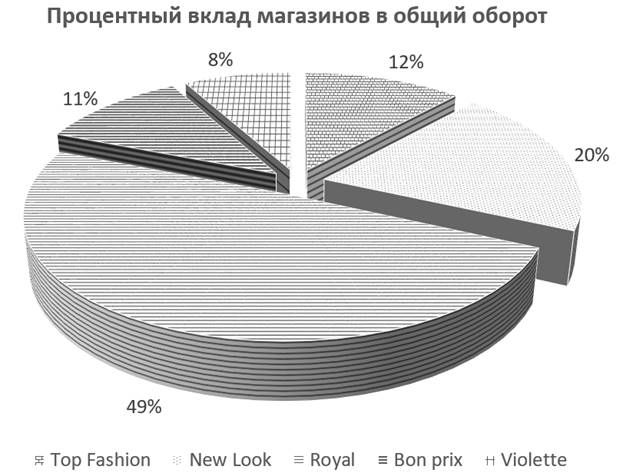

Диаграмма 3. Процентный вклад магазинов в общий оборот

(объемная круговая)

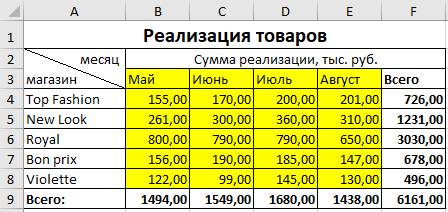

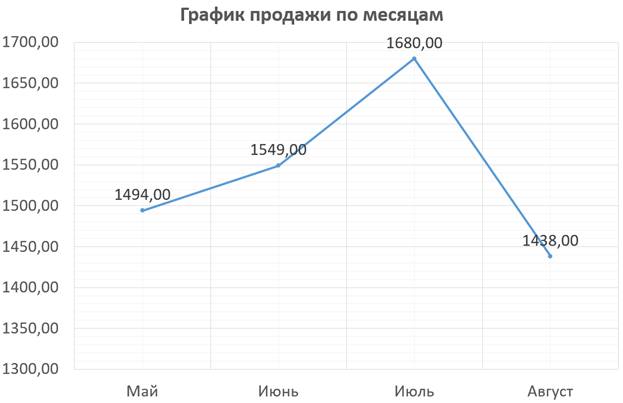

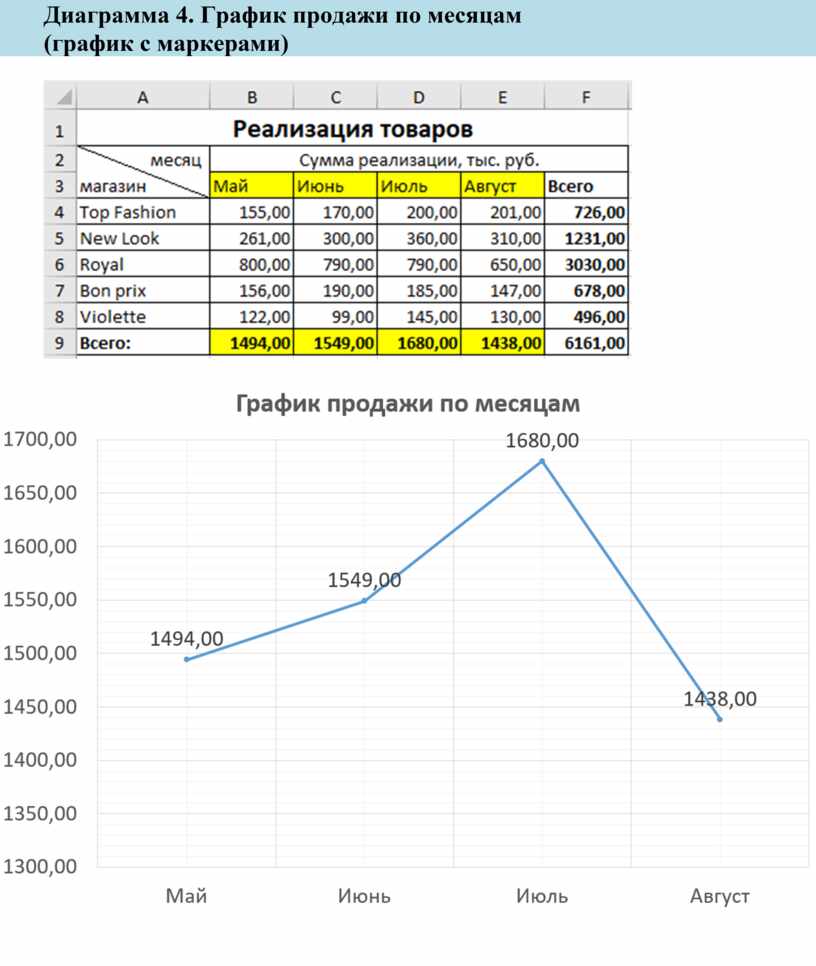

Диаграмма 4. График продажи по месяцам

(график с маркерами)

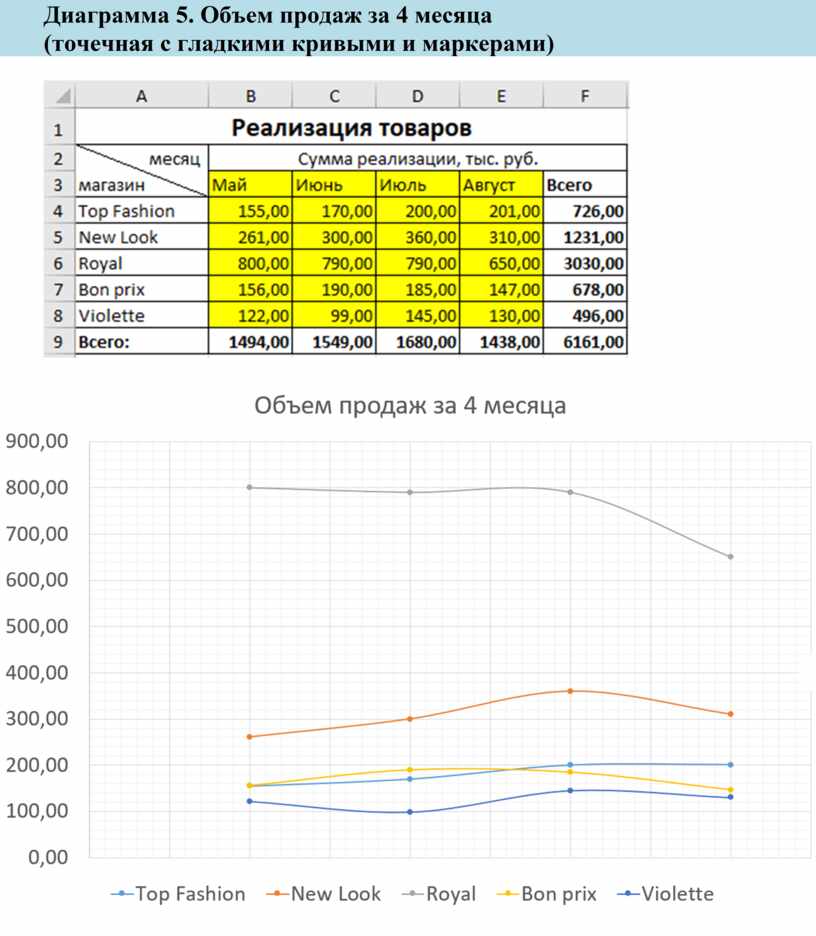

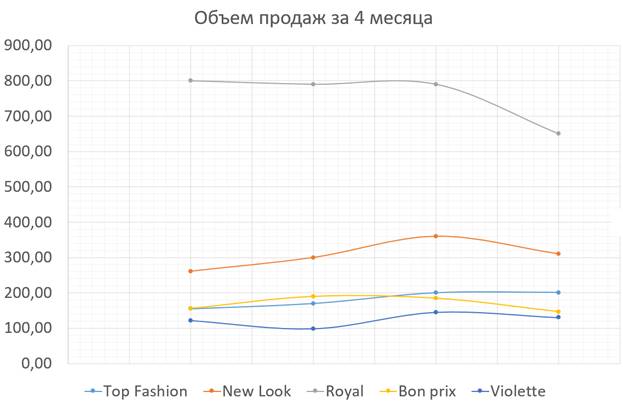

Диаграмма 5. Объем продаж за 4 месяца

(точечная с гладкими кривыми и маркерами)
