Почти во всех приведенных ниже процедурах цвет, толнщина, стили линий и заполнения назначаются с помощью процедур из пункта 3.11.5 или устанавливаются по умолнчанию.

I. Процедура putpixel выводит заданным цветом точку в указанные координаты х, у.

Формат обращения: putpixel(x,y,4BeT);

где х, у Ч выражения типа integer, определяющие коорндинаты по горизонтали и вертикали; цвет Ч выражение типа word, определяющее цвет.

Координаты задаются относительно левого верхнего угнла окна (0,0) или, если окно не установлено, относинтельно левого верхнего угла экрана.

II. Процедуры line, lineto, linerel вычерчивают линию. Формат обращения:

1) Iine(x1,y1,x2,y2);

где х1,у1,х2,у2 Ч выражения типа integer, задающие координаты начала (х1,у1) и конца (х2,у2) линии;

2) Iineto(x2,y2);

где х2,у2 Ч выражения типа integer, задающие конординаты конца линии; начальное положение линии определяет точка с текущими координатами;

3) linerel(dx,dy);

где dx,dy Ч выражения типа integer, задающие принращение конца линии от текущих координат.

III. Для назначения текущих координат используются процендуры mo vet о и moverel.

Формат обращения:

1)  moveto(x1,y1);

где х1 ,у1 Ч выражения типа integer, задающие конординаты текущей точки экрана;

2)  moverel(dx,dy);

где dx ,dy Ч выражения типа integer, задающие принращение координат текущей точки от предыдущего положения.

IV. Процедуры rectangle и bar вычерчивают прямоугольник. Формат обращения: rectangle(x1,y1,x2,y2); bаr(х1,у1,х2,у2); где х1,у1,х2,у2 Ч выражения типа integer, задающие конординаты левого верхнего (х1,у1) и правого нижнего (х2,у2) углов прямоугольника.

Прямоугольник, построенный процедурой bar, заполнянется текущим цветом и стилем.

V. Процедура barSd вычерчивает трехмерное изображение параллелепипеда и закрашивает его переднюю грань.

Формат обращения: bar3d(x1,y1,x2,y2,z,pr);

где х1,у1,х2,у2 Ч выражения типа integer, задающие конординаты левого верхнего (х1,у1) и правого нижнего (х2,у2) углов передней грани; z Ч выражение типа inteнger, задающее третье измерение изображения; рr Ч вынражение типа boolean, определяющее способ изображенния верхней грани.

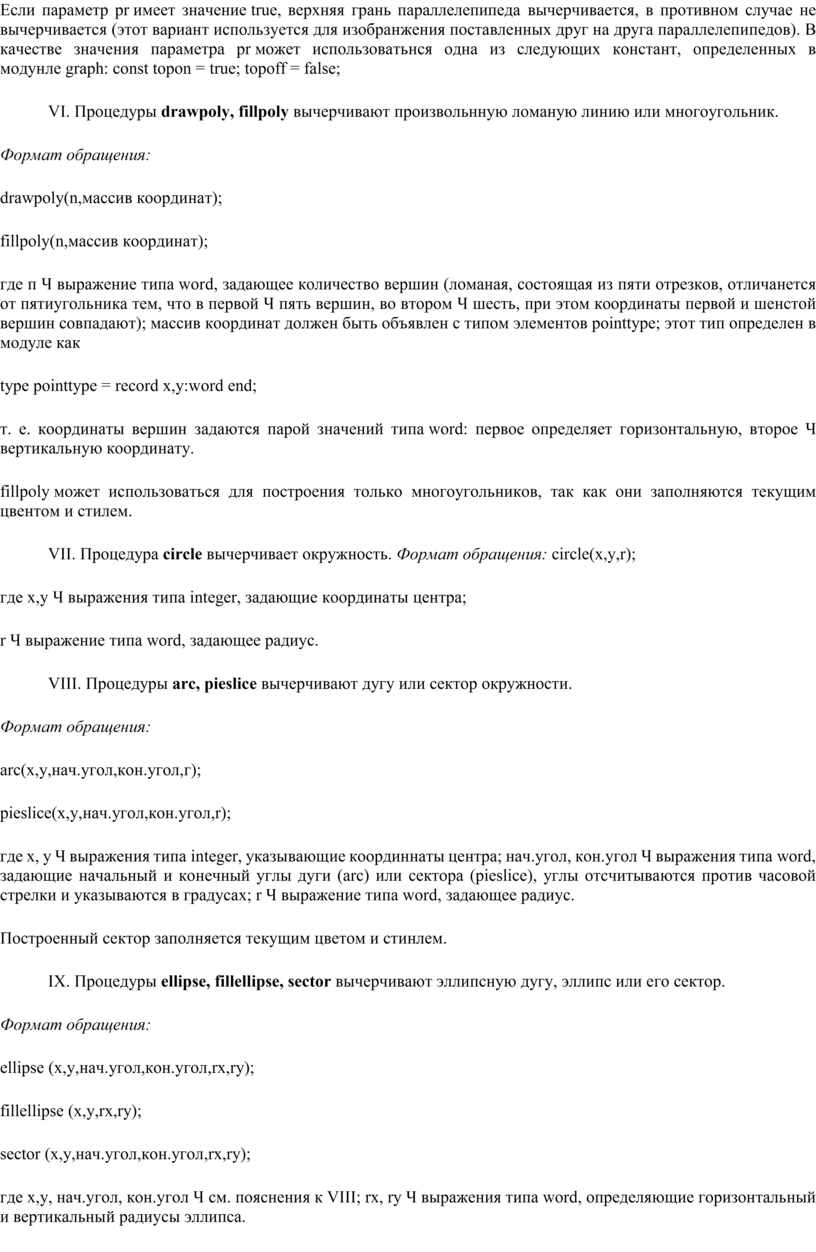

Если параметр рr имеет значение true, верхняя грань параллелепипеда вычерчивается, в противном случае не вычерчивается (этот вариант используется для изобранжения поставленных друг на друга параллелепипедов). В качестве значения параметра рr может использоватьнся одна из следующих констант, определенных в модунле graph: const topon = true; topoff = false;

VI. Процедуры drawpoly, fillpoly вычерчивают произвольнную ломаную линию или многоугольник.

Формат обращения:

drawpoly(n,массив координат);

fillpoly(n,массив координат);

где п Ч выражение типа word, задающее количество вершин (ломаная, состоящая из пяти отрезков, отличанется от пятиугольника тем, что в первой Ч пять вершин, во втором Ч шесть, при этом координаты первой и шенстой вершин совпадают); массив координат должен быть объявлен с типом элементов pointtype; этот тип определен в модуле как

type pointtype = record x,y:word end;

т. е. координаты вершин задаются парой значений типа word: первое определяет горизонтальную, второе Ч вертикальную координату.

fillpoly может использоваться для построения только многоугольников, так как они заполняются текущим цвентом и стилем.

VII. Процедура circle вычерчивает окружность. Формат обращения: circle(x,y,r);

где х,у Ч выражения типа integer, задающие координаты центра;

r Ч выражение типа word, задающее радиус.

VIII. Процедуры arc, pieslice вычерчивают дугу или сектор окружности.

Формат обращения:

аrс(х,у,нач.угол,кон.угол,г);

рieslice(х,у,нач.угол,кон.угол,r);

где х, у Ч выражения типа integer, указывающие координнаты центра; нач.угол, кон.угол Ч выражения типа word, задающие начальный и конечный углы дуги (arc) или сектора (pieslice), углы отсчитываются против часовой стрелки и указываются в градусах; r Ч выражение типа word, задающее радиус.

Построенный сектор заполняется текущим цветом и стинлем.

IX. Процедуры ellipse, fillellipse, sector вычерчивают эллипсную дугу, эллипс или его сектор.

Формат обращения:

ellipse (х,у,нач.угол,кон.угол,rx,ry);

fillellipse (x,y,rx,ry);

sector (x,у,нач.угол,кон.угол,rx,ry);

где х,у, нач.угол, кон.угол Ч см. пояснения к VIII; rx, ry Ч выражения типа word, определяющие горизонтальный и вертикальный радиусы эллипса.

Эллипс, построенный процедурой fillellips, или его секнтор (sector) заполняется текущим цветом и стилем.

X. Процедура floodfill закрашивает текущим цветом и стинлем произвольную замкнутую фигуру.

Формат обращения:

 floodfill(x,y^BeT границы); где х,у Ч выражения типа integer; координаты любой точки внутри замкнутой фигуры; цвет границы Ч выранжения типа word, задает цвет граничной линии. Если фигура не замкнута или неверно задан цвет гранинцы, закраска разольется по всему экрану.
