Построение профиля рельефа своей местности и изучение полезных ископаемых КБР

пол.ст. -полевой стан для трактористов

вдхр.- водохранилище

арт.к. - артазианский колодец

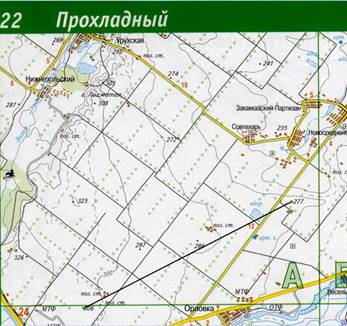

Сплошные горизонтали проведены через 20 метров

масштаб 1см:4км

Постройте профиль рельефа местности по линии А—В. Для этого перенесите основу для построения профиля на ч, используя горизонтальный масштаб – в 1 см 4 км м и вертикальный масштаб – в 1 см

20 м.

Внимательно обозначаем высоты для точек А и В. А – 306 м, В – на высоте 277м. Анализируя карту, находим, какие обозначения помогут определить высоты горизонталей (кроме обозначенных на основе профиля высот точек А и В). В данном случае на карте подписана горизонталь с высотой 300 м. (Также подсказкой является то, что рельеф обычно понижается в сторону реки, и еще в числе 300, обозначающем высоту горизонтали, низ цифр показывает в сторону понижения рельефа.) Далее по карте нужно определить, какие горизонтали пересекает линия А—В и на каком расстоянии находятся точки пересечения, а на основе профиля обозначить эти точки. По карте видно, что на горизонтали 290 м в месте пересечения 12 обозначено водохранилище (эти условные знаки нужно знать)- небольшое углубление.

пол.ст. -полевой стан для трактористов

вдхр.- водохранилище

арт.к. - артазианский колодец

Сплошные горизонтали проведены через 20 метров

масштаб 1см:4км

Постройте профиль рельефа местности по линии А—В. Для этого перенесите основу для построения профиля на ч, используя горизонтальный масштаб – в 1 см 4 км м и вертикальный масштаб – в 1 см

20 м.

Внимательно обозначаем высоты для точек А и В. А – 306 м, В – на высоте 277м. Анализируя карту, находим, какие обозначения помогут определить высоты горизонталей (кроме обозначенных на основе профиля высот точек А и В). В данном случае на карте подписана горизонталь с высотой 300 м. (Также подсказкой является то, что рельеф обычно понижается в сторону реки, и еще в числе 300, обозначающем высоту горизонтали, низ цифр показывает в сторону понижения рельефа.) Далее по карте нужно определить, какие горизонтали пересекает линия А—В и на каком расстоянии находятся точки пересечения, а на основе профиля обозначить эти точки. По карте видно, что на горизонтали 290 м в месте пересечения 12 обозначено водохранилище  небольшое углубление.

Полезные ископаемые

Месторождения

Форма рельефа

Топливные:

каменный уголь

нефть

1. Тызыльское

2. Былымское

русло реки Тызыл

русло реки Былым

Руды чёрных металлов:    железная руда

Руды цветных металлов: медные

вольфрамовые и молибденовые

полиметаллические

золото

Нерудные  химические: мышьяк

графит

минеральные краски

Нерудные строительные материалы:

гипс, известняки, мергель, пемза, туф, пепел, песок, гравий, гранит, глины

Полезные ископаемые

Месторождения

Форма рельефа

Топливные:

каменный уголь

нефть

1. Тызыльское

2. Былымское

русло реки Тызыл

русло реки Былым

Руды чёрных металлов:    железная руда

Руды цветных металлов: медные

вольфрамовые и молибденовые

полиметаллические

золото

Нерудные  химические: мышьяк

графит

минеральные краски

Нерудные строительные материалы:

гипс, известняки, мергель, пемза, туф, пепел, песок, гравий, гранит, глины
