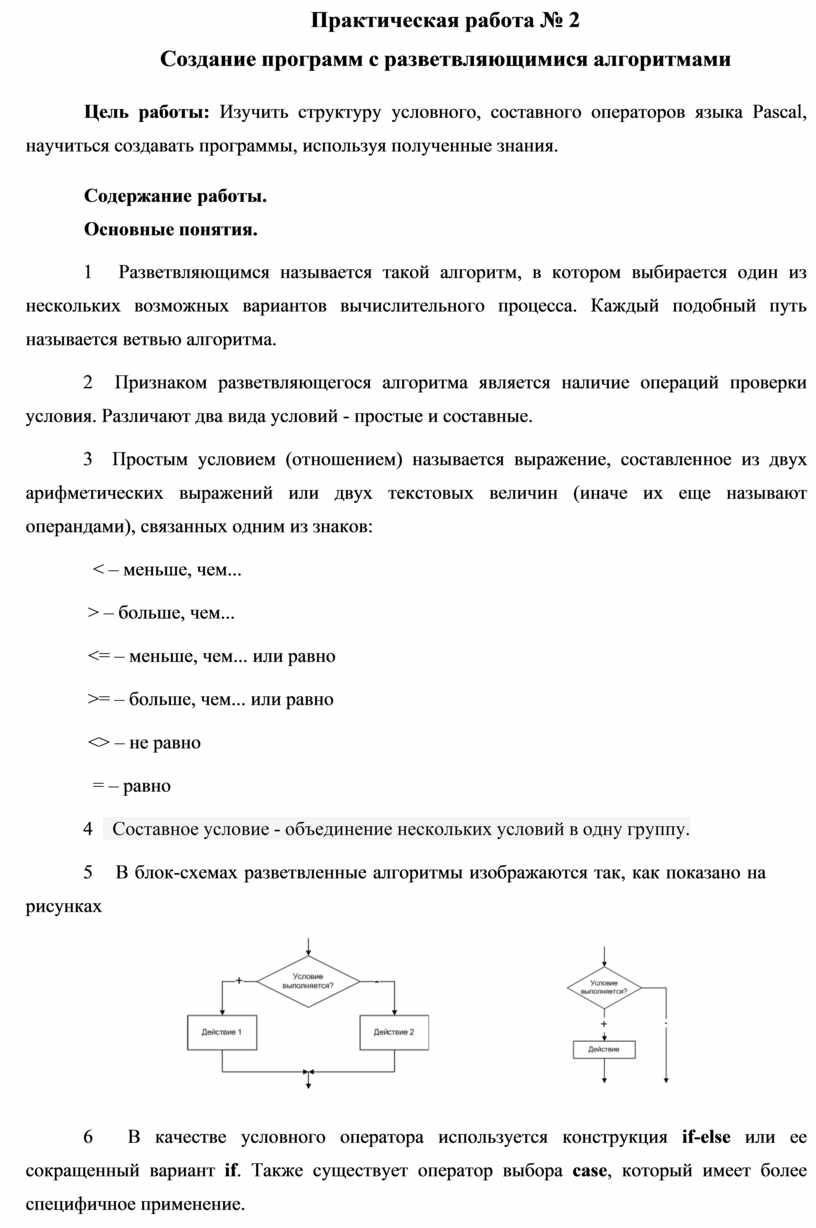

Практическая работа № 2

Создание программ с разветвляющимися алгоритмами

Цель работы: Изучить структуру условного, составного операторов языка Pascal, научиться создавать программы, используя полученные знания.

Содержание работы. Основные понятия.

1           Разветвляющимся называется такой алгоритм, в котором выбирается один из нескольких возможных вариантов вычислительного процесса. Каждый подобный путь называется ветвью алгоритма.

2         Признаком разветвляющегося алгоритма является наличие операций проверки условия. Различают два вида условий - простые и составные.

3        Простым условием (отношением) называется выражение, составленное из двух арифметических выражений или двух текстовых величин (иначе их еще называют операндами), связанных одним из знаков:

< ‒ меньше, чем...

> ‒ больше, чем...

<= ‒ меньше, чем... или равно

>= ‒ больше, чем... или равно

<> ‒ не равно

= ‒ равно

4      Составное условие - объединение нескольких условий в одну группу.

5          В блок-схемах разветвленные алгоритмы изображаются так, как показано на рисунках

6               В качестве условного оператора используется конструкция if-else или ее сокращенный вариант if. Также существует оператор выбора case, который имеет более специфичное применение.

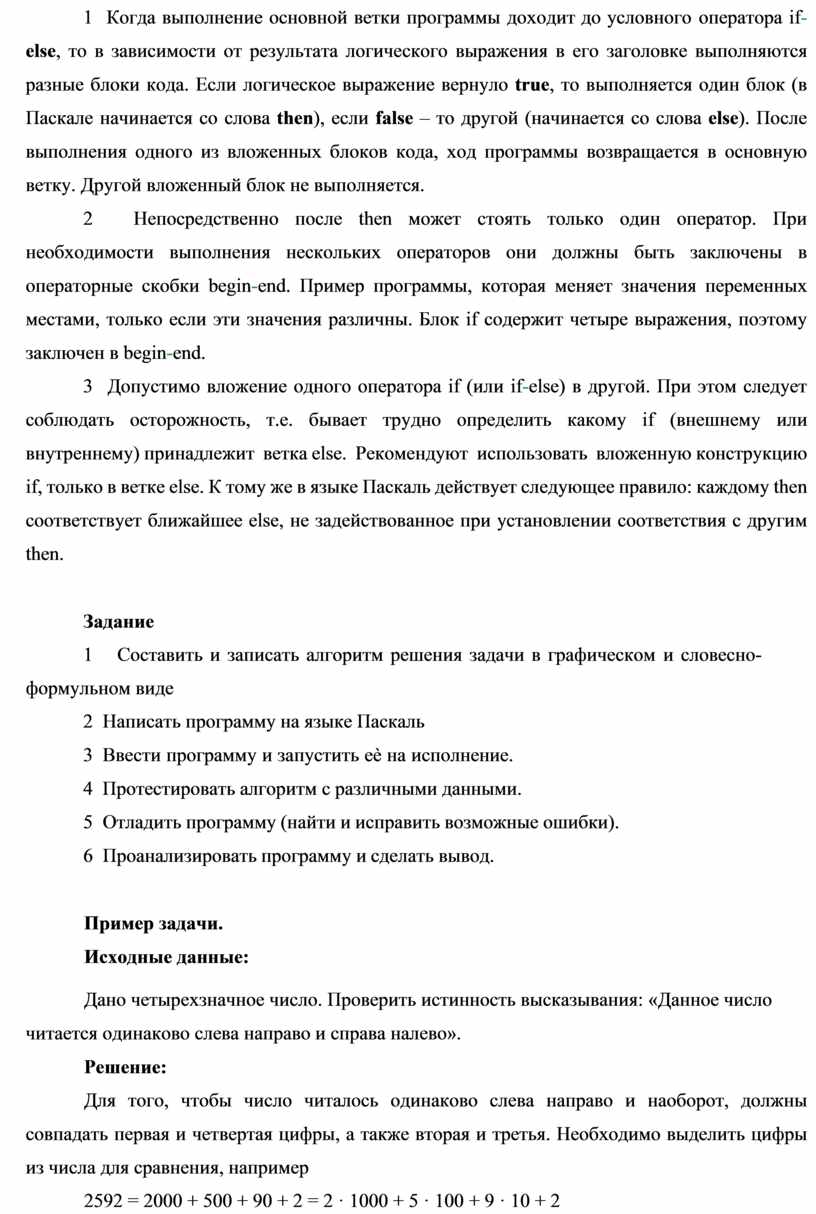

7      Когда выполнение основной ветки программы доходит до условного оператора if- else, то в зависимости от результата логического выражения в его заголовке выполняются разные блоки кода. Если логическое выражение вернуло true, то выполняется один блок (в Паскале начинается со слова then), если false – то другой (начинается со слова else). После выполнения одного из вложенных блоков кода, ход программы возвращается в основную ветку. Другой вложенный блок не выполняется.

8                 Непосредственно после then может стоять только один оператор. При необходимости выполнения нескольких операторов они должны быть заключены в операторные скобки begin-end. Пример программы, которая меняет значения переменных местами, только если эти значения различны. Блок if содержит четыре выражения, поэтому заключен в begin-end.

9       Допустимо вложение одного оператора if (или if-else) в другой. При этом следует соблюдать осторожность, т.е. бывает трудно определить какому if (внешнему или внутреннему) принадлежит ветка else. Рекомендуют использовать вложенную конструкцию if, только в ветке else. К тому же в языке Паскаль действует следующее правило: каждому then соответствует ближайшее else, не задействованное при установлении соответствия с другим then.

Задание

1          Составить и записать алгоритм решения задачи в графическом и словесно- формульном виде

2    Написать программу на языке Паскаль

3    Ввести программу и запустить еѐ на исполнение. 4 Протестировать алгоритм с различными данными.

5    Отладить программу (найти и исправить возможные ошибки).

6    Проанализировать программу и сделать вывод.

Пример задачи.

Исходные данные:

Дано четырехзначное число. Проверить истинность высказывания: «Данное число читается одинаково слева направо и справа налево».

Решение:

Для того, чтобы число читалось одинаково слева направо и наоборот, должны совпадать первая и четвертая цифры, а также вторая и третья. Необходимо выделить цифры из числа для сравнения, например

2592 = 2000 + 500 + 90 + 2 = 2 · 1000 + 5 · 100 + 9 · 10 + 2

В общем виде исходное число tcde = t · 1000 + c · 100 + d · 10 + e, тогда

t = tcde div1000

c = tcde div100 -10 * t

d = tcde div10 -100 *t -10 * c

e = tcde -1000*t -100 * c -10 * d

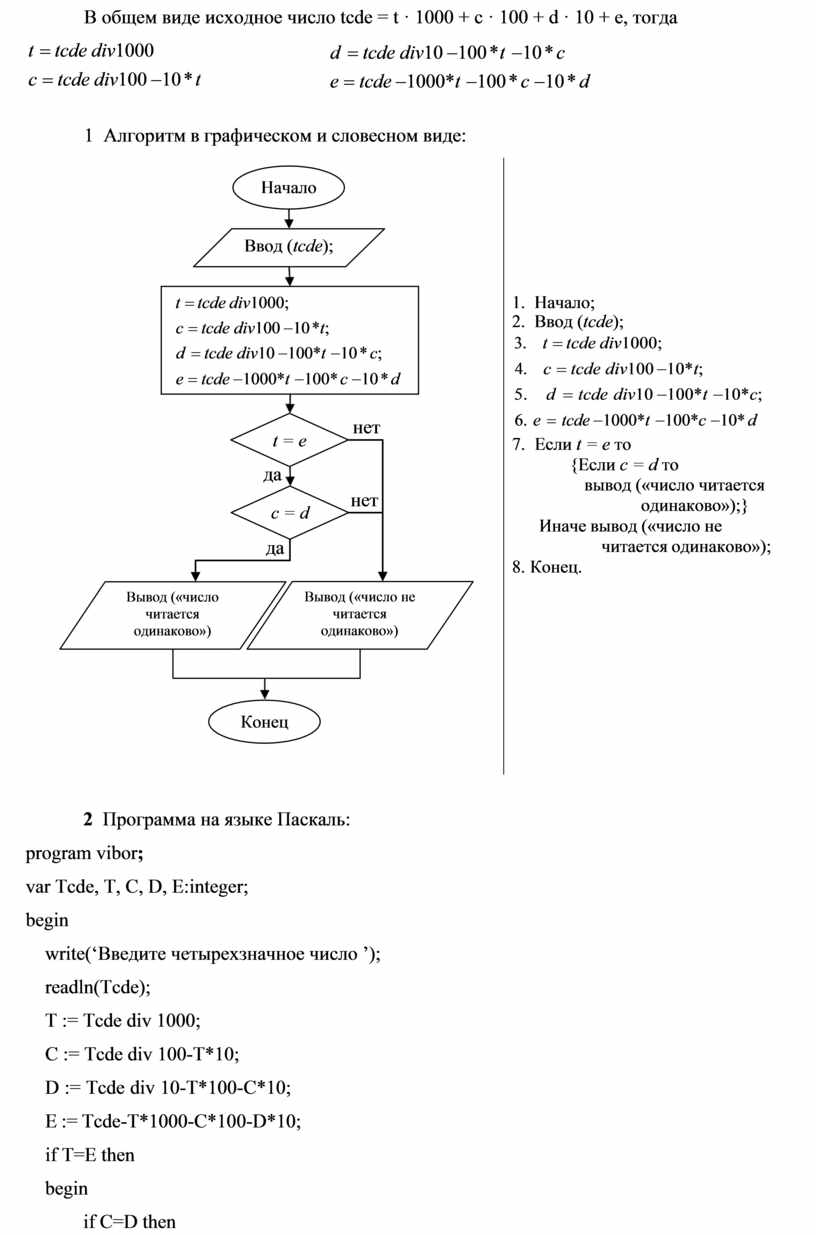

1    Алгоритм в графическом и словесном виде:

1.    Начало;

2.    Ввод (tcde);

3.       t = tcde div1000;

4.       c = tcde div100 -10*t;

5.    d = tcde div10 -100*t -10*c; 6. e = tcde -1000*t -100*c -10* d

7.    Если t = e то

{Если c = d то

вывод («число читается

одинаково»);}

Иначе вывод («число не

читается одинаково»);

8.  Конец.

2     Программа на языке Паскаль: program vibor;

var Tcde, T, C, D, E:integer; begin

write(‘Введите четырехзначное число ’); readln(Tcde);

T := Tcde div 1000;

C := Tcde div 100-T*10;

D := Tcde div 10-T*100-C*10; E := Tcde-T*1000-C*100-D*10;

if T=E then begin

if C=D then

writeln(‘число читается одинаково’);

end

else writeln(‘число не читается одинаково’); end.

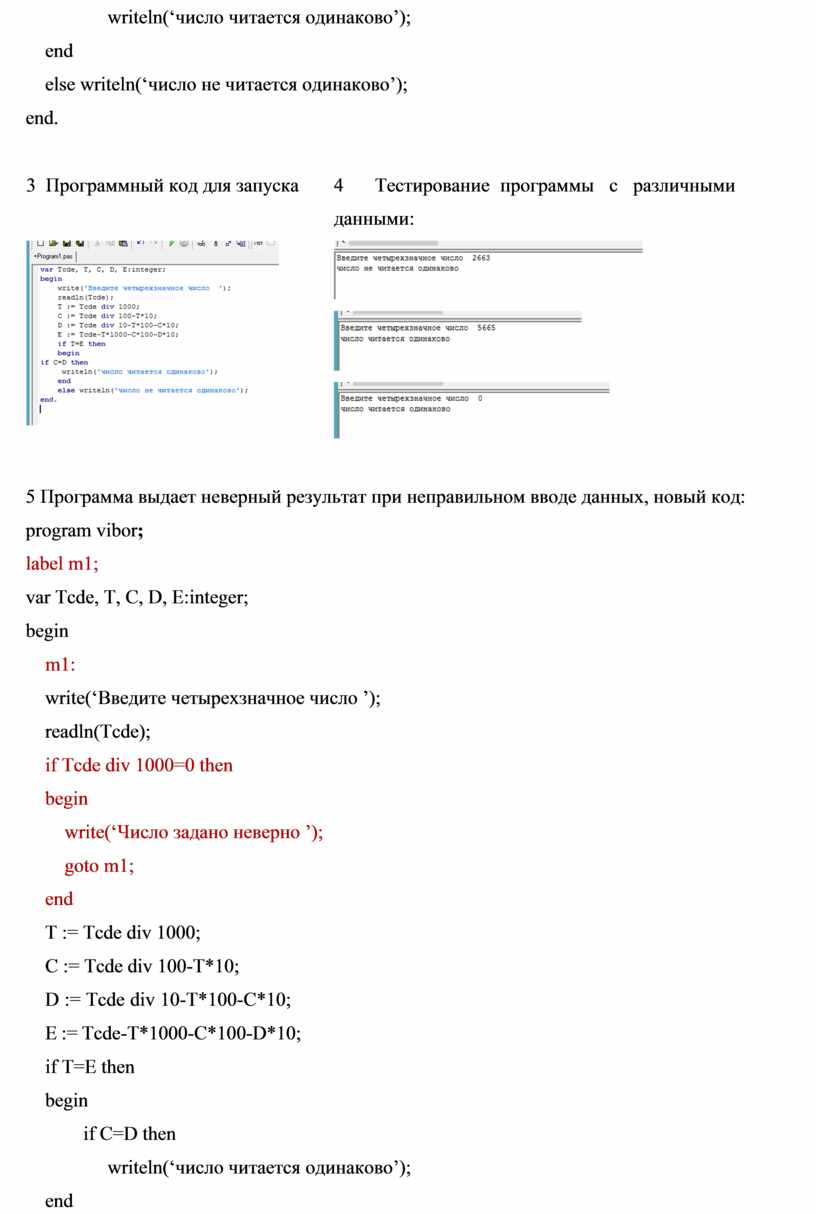

5 Программа выдает неверный результат при неправильном вводе данных, новый код: program vibor;

label m1;

var Tcde, T, C, D, E:integer; begin

m1:

write(‘Введите четырехзначное число ’); readln(Tcde);

if Tcde div 1000=0 then begin

write(‘Число задано неверно ’); goto m1;

end

T := Tcde div 1000;

C := Tcde div 100-T*10;

D := Tcde div 10-T*100-C*10; E := Tcde-T*1000-C*100-D*10;

if T=E then begin

if C=D then

writeln(‘число читается одинаково’);

end

else writeln(‘число не читается одинаково’); end.

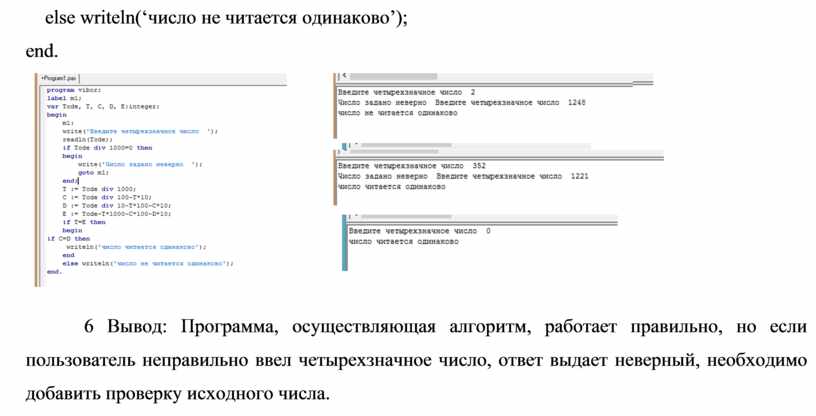

6 Вывод: Программа, осуществляющая алгоритм, работает правильно, но если пользователь неправильно ввел четырехзначное число, ответ выдает неверный, необходимо добавить проверку исходного числа.

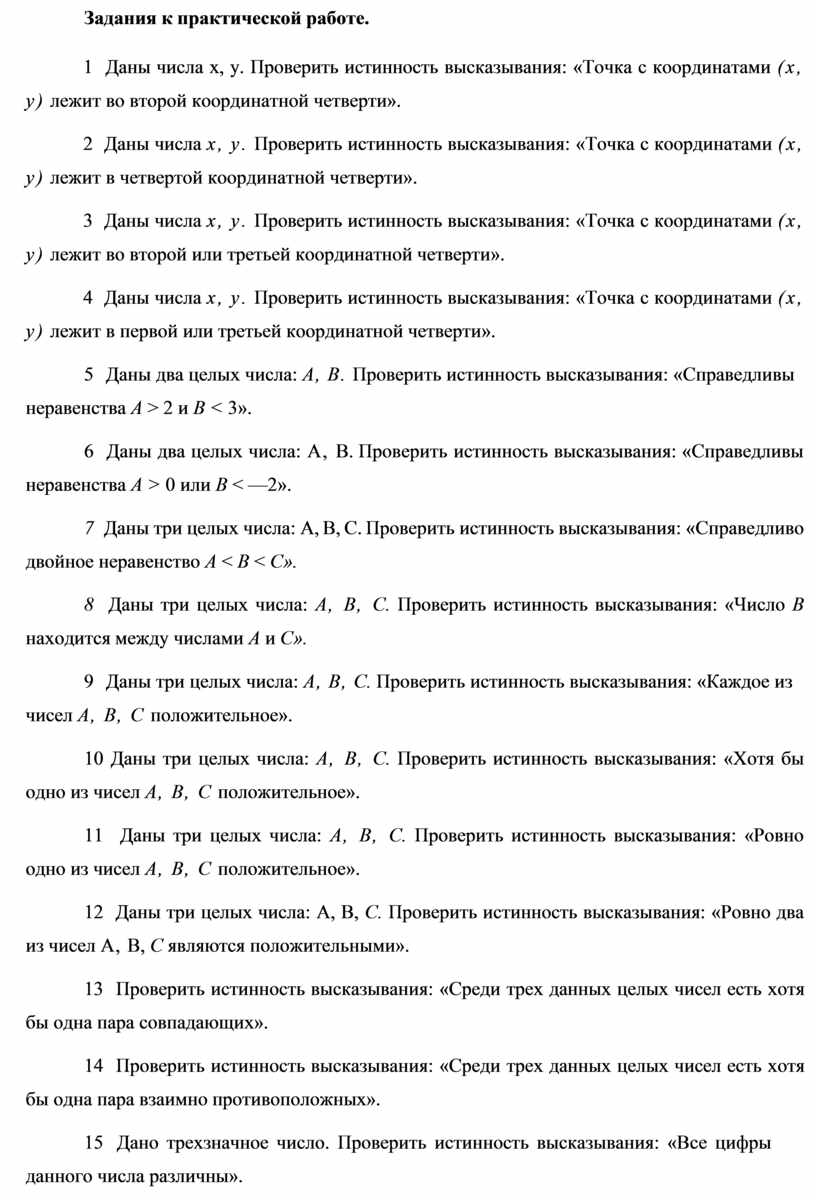

Задания к практической работе.

1      Даны числа x, y. Проверить истинность высказывания: «Точка с координатами ( x , y ) лежит во второй координатной четверти».

2     Даны числа x , y . Проверить истинность высказывания: «Точка с координатами ( x , y ) лежит в четвертой координатной четверти».

3     Даны числа x , y . Проверить истинность высказывания: «Точка с координатами ( x , y ) лежит во второй или третьей координатной четверти».

4     Даны числа x , y . Проверить истинность высказывания: «Точка с координатами ( x , y ) лежит в первой или третьей координатной четверти».

5     Даны два целых числа: A, B. Проверить истинность высказывания: «Справедливы неравенства A > 2 и B < 3».

6      Даны два целых числа: A, B. Проверить истинность высказывания: «Справедливы неравенства A > 0 или B < —2».

7    Даны три целых числа: A, B, C. Проверить истинность высказывания: «Справедливо двойное неравенство A < B < C».

8      Даны три целых числа: A, B, C. Проверить истинность высказывания: «Число B

находится между числами A и C».

9     Даны три целых числа: A, B, C. Проверить истинность высказывания: «Каждое из чисел A, B, C положительное».

10   Даны три целых числа: A, B, C. Проверить истинность высказывания: «Хотя бы одно из чисел A, B, C положительное».

11       Даны три целых числа: A, B, C. Проверить истинность высказывания: «Ровно одно из чисел A, B, C положительное».

12     Даны три целых числа: A, B, C. Проверить истинность высказывания: «Ровно два из чисел A, B, C являются положительными».

13     Проверить истинность высказывания: «Среди трех данных целых чисел есть хотя бы одна пара совпадающих».

14     Проверить истинность высказывания: «Среди трех данных целых чисел есть хотя бы одна пара взаимно противоположных».

15      Дано трехзначное число. Проверить истинность высказывания: «Все цифры данного числа различны».

16      Дано трехзначное число. Проверить истинность высказывания: «Цифры данного числа образуют возрастающую последовательность».

17      Дано трехзначное число. Проверить истинность высказывания: «Цифры данного числа образуют убывающую последовательность».

18     Дано целое число. Если оно является положительным, то прибавить к нему 1; если отрицательным, то вычесть из него 2; если нулевым, то заменить его на 10. Вывести полученное число.

19     Даны три целых числа. Найти количество положительных чисел в исходном наборе.

20  Даны три целых числа. Найти количество отрицательных чисел в исходном наборе.

21      Даны два числа. Если их значения не равны, то присвоить каждому сумму этих значений, а если равны, то присвоить числам нулевые значения. Вывести новые значения A и B.

22      Даны два числа. Если их значения не равны, то присвоить каждому большее из этих значений, а если равны, то присвоить числам нулевые значения. Вывести новые значения A и B.

23    Даны три числа. Найти наименьшее из них.

24    Даны три числа. Найти среднее из них (то есть число, расположенное между наименьшим и наибольшим).

25       Даны три числа. Вывести вначале наименьшее, а затем наибольшее из данных

чисел.

26     Даны два целых числа: A, B. Проверить истинность высказывания: «Справедливы неравенства A > 10 и B < 0».

27     Даны два целых числа: A, B. Проверить истинность высказывания: «Справедливы неравенства A > 0 и B < – 3».

28    Даны три числа. Найти наибольшее из них.

29     Даны два целых числа: A, B. Проверить истинность высказывания: «Справедливы неравенства A > 5 и B < – 5».

30     Даны два целых числа: A, B. Проверить истинность высказывания: «Справедливы неравенства A > 1 и B < – 3».

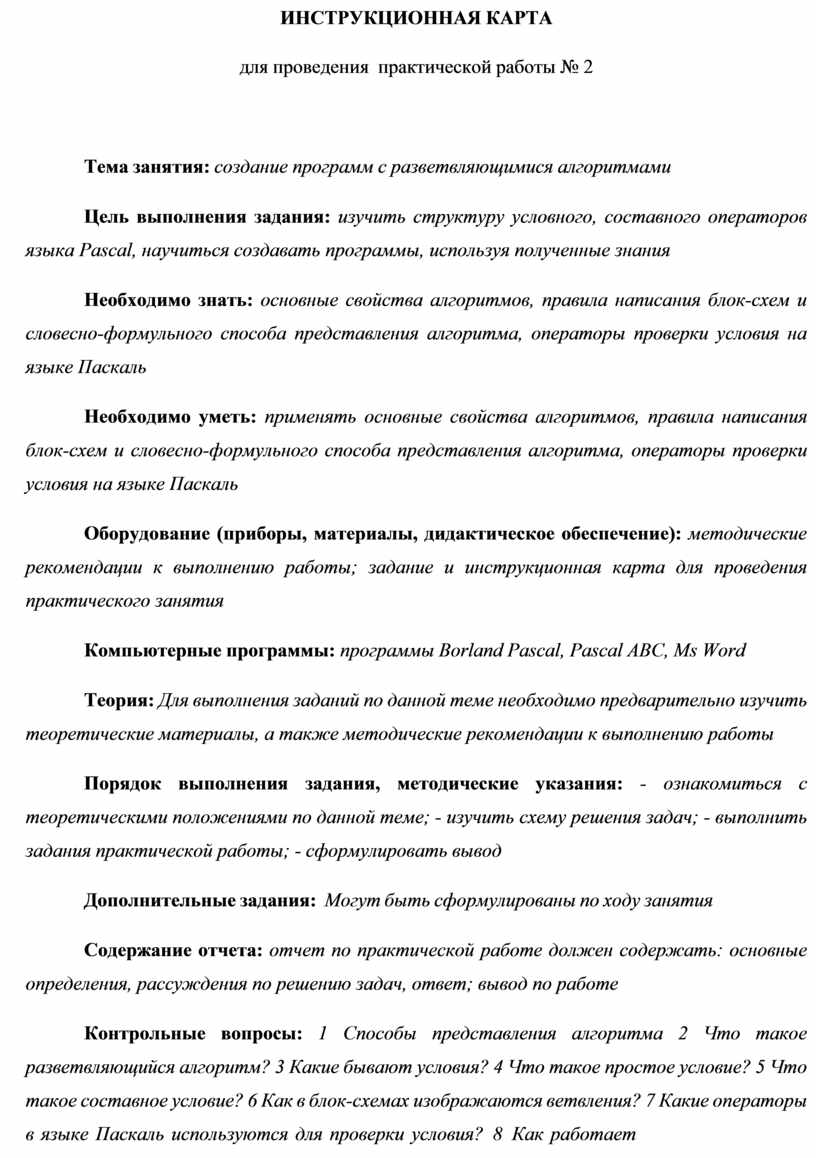

ИНСТРУКЦИОННАЯ КАРТА

для проведения практической работы № 2

Тема занятия: создание программ с разветвляющимися алгоритмами

Цель выполнения задания: изучить структуру условного, составного операторов языка Pascal, научиться создавать программы, используя полученные знания

Необходимо знать: основные свойства алгоритмов, правила написания блок-схем и словесно-формульного способа представления алгоритма, операторы проверки условия на языке Паскаль

Необходимо уметь: применять основные свойства алгоритмов, правила написания блок-схем и словесно-формульного способа представления алгоритма, операторы проверки условия на языке Паскаль

Оборудование (приборы, материалы, дидактическое обеспечение): методические рекомендации к выполнению работы; задание и инструкционная карта для проведения практического занятия

Компьютерные программы: программы Borland Pascal, Pascal ABC, Ms Word

Теория: Для выполнения заданий по данной теме необходимо предварительно изучить теоретические материалы, а также методические рекомендации к выполнению работы

Порядок выполнения задания, методические указания: - ознакомиться с теоретическими положениями по данной теме; - изучить схему решения задач; - выполнить задания практической работы; - сформулировать вывод

Дополнительные задания: Могут быть сформулированы по ходу занятия

Содержание отчета: отчет по практической работе должен содержать: основные определения, рассуждения по решению задач, ответ; вывод по работе

Контрольные вопросы: 1 Способы представления алгоритма 2 Что такое разветвляющийся алгоритм? 3 Какие бывают условия? 4 Что такое простое условие? 5 Что такое составное условие? 6 Как в блок-схемах изображаются ветвления? 7 Какие операторы в языке Паскаль используются для проверки условия? 8 Как работает

оператор условия? 9 Как выполняется проверка условия в неполном условном операторе?

10 Как выполняется проверка условия во вложенных условных операторах?

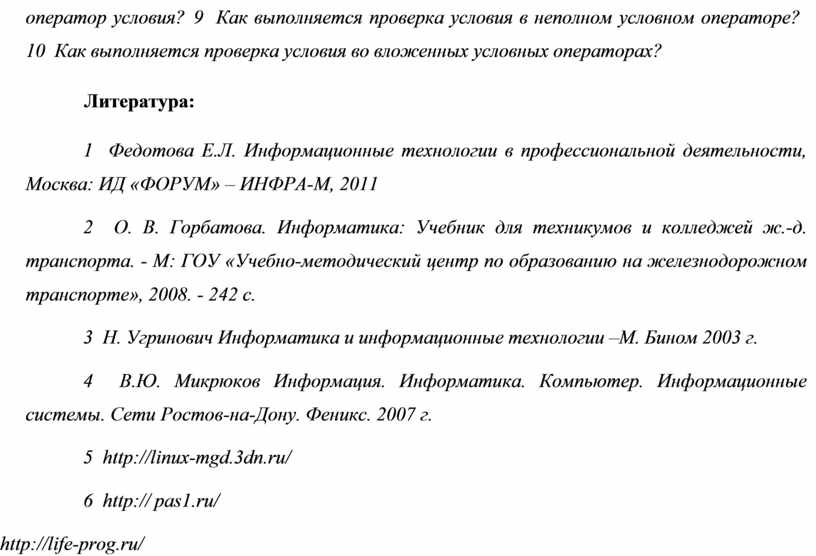

Литература:

1       Федотова Е.Л. Информационные технологии в профессиональной деятельности, Москва: ИД «ФОРУМ» – ИНФРА-М, 2011

2         О. В. Горбатова. Информатика: Учебник для техникумов и колледжей ж.-д. транспорта. - М: ГОУ «Учебно-методический центр по образованию на железнодорожном транспорте», 2008. - 242 с.

3    Н. Угринович Информатика и информационные технологии –М. Бином 2003 г.

4           В.Ю. Микрюков Информация. Информатика. Компьютер. Информационные системы. Сети Ростов-на-Дону. Феникс. 2007 г.
