Практическая работа 3 по Инженерной геодезии

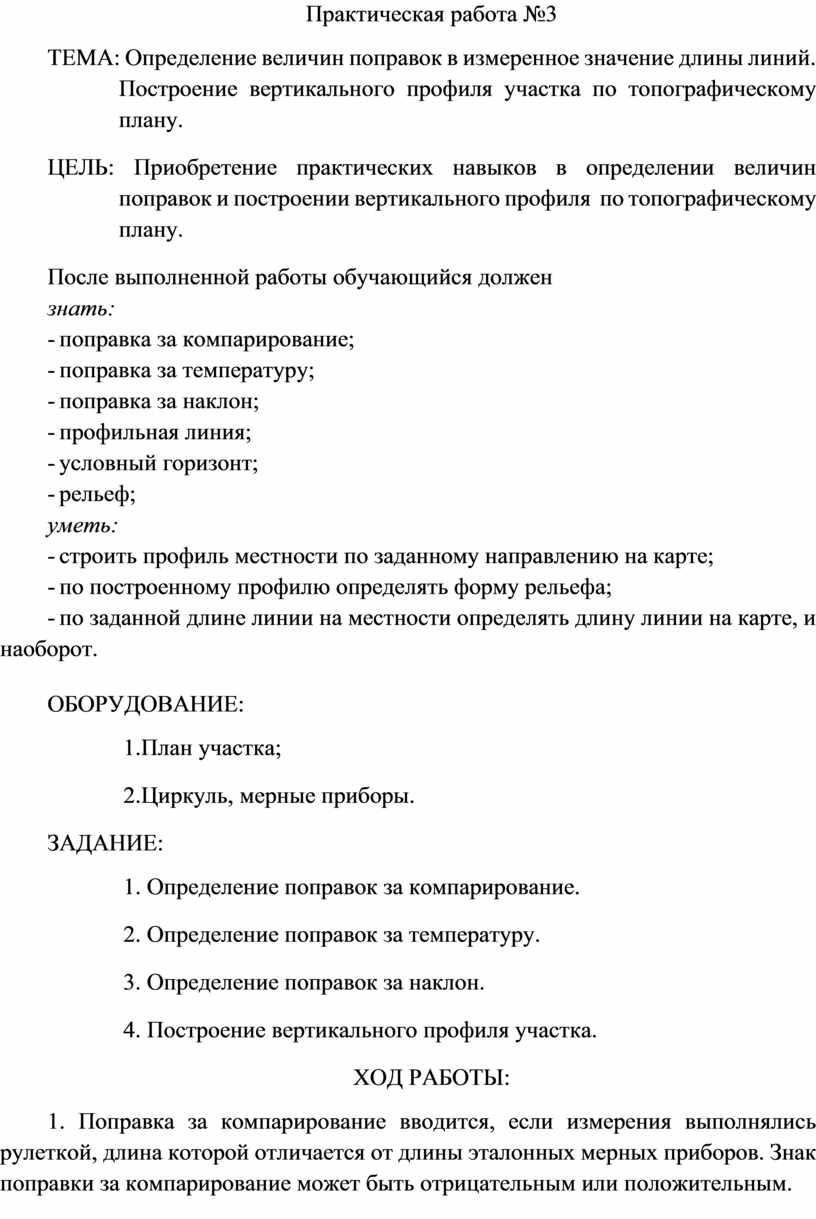

Практическая работа №3

ТЕМА: Определение величин поправок в измеренное значение длины линий. Построение вертикального профиля участка по топографическому плану.

ЦЕЛЬ: Приобретение практических навыков в определении величин поправок и построении вертикального профиля  по топографическому плану.

После выполненной работы обучающийся должен

знать:

-  поправка за компарирование;

-  поправка за температуру;

-  поправка за наклон;

-  профильная линия;

-  условный горизонт;

-  рельеф;

уметь:

-  строить профиль местности по заданному направлению на карте;

-  по построенному профилю определять форму рельефа;

-  по заданной длине линии на местности определять длину линии на карте, и наоборот.

ОБОРУДОВАНИЕ:

             1.План участка;

             2.Циркуль, мерные приборы.

ЗАДАНИЕ:

             1. Определение поправок за компарирование.

             2. Определение поправок за температуру.

             3. Определение поправок за наклон.

             4. Построение вертикального профиля участка.

ХОД РАБОТЫ:

1. Поправка за компарирование вводится, если измерения выполнялись рулеткой, длина которой отличается от длины эталонных мерных приборов. Знак поправки за компарирование может быть отрицательным или положительным.

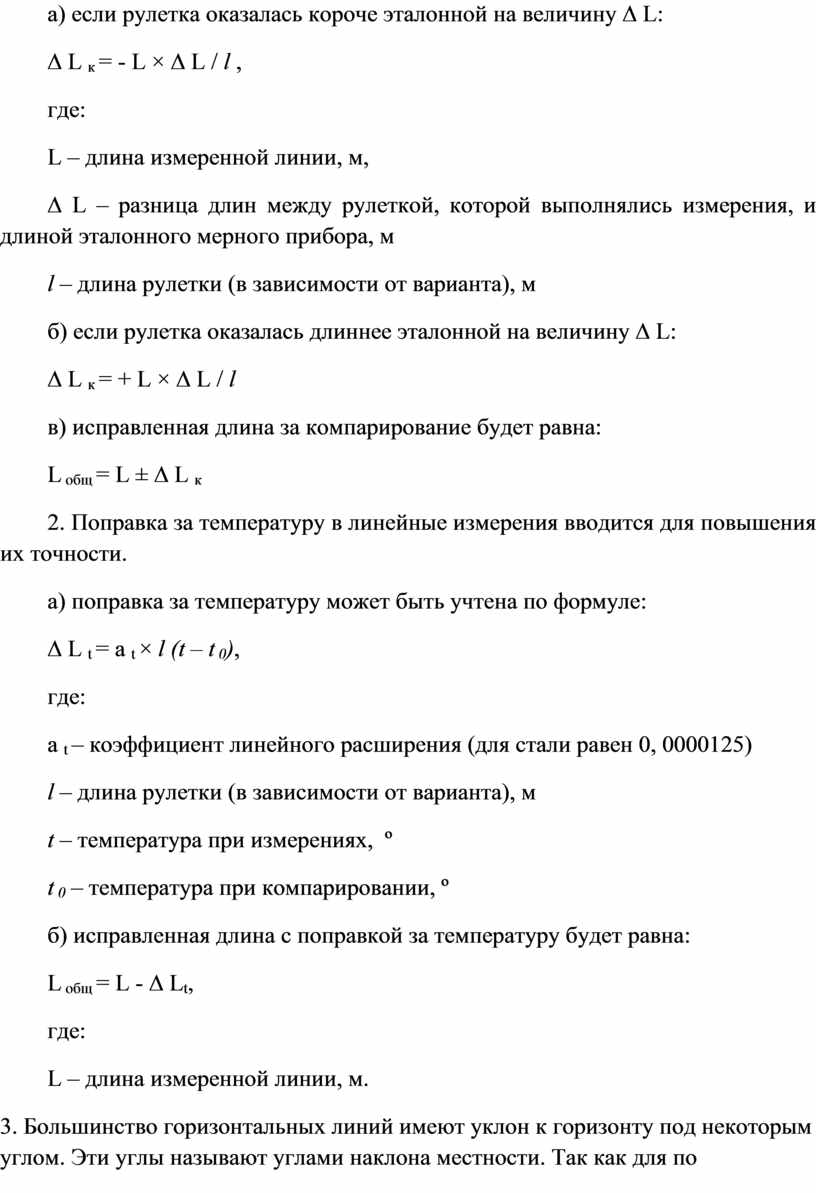

а) если рулетка оказалась короче эталонной на величину ∆ L:

∆ L _к = - L × ∆ L / l ,

где:

L – длина измеренной линии, м,

∆ L – разница длин между рулеткой, которой выполнялись измерения, и длиной эталонного мерного прибора, м

l – длина рулетки (в зависимости от варианта), м

б) если рулетка оказалась длиннее эталонной на величину ∆ L:

∆ L _к = + L × ∆ L / l

в) исправленная длина за компарирование будет равна:

L _общ = L ± ∆ L _к

2. Поправка за температуру в линейные измерения вводится для повышения их точности.

а) поправка за температуру может быть учтена по формуле:

∆ L _t = а _t × l (t – t ₀),

где:

а _t – коэффициент линейного расширения (для стали равен 0, 0000125)

l – длина рулетки (в зависимости от варианта), м

t – температура при измерениях,  º

t ₀ – температура при компарировании, º

б) исправленная длина с поправкой за температуру будет равна:

L _общ = L - ∆ L_t,

где:

L – длина измеренной линии, м.

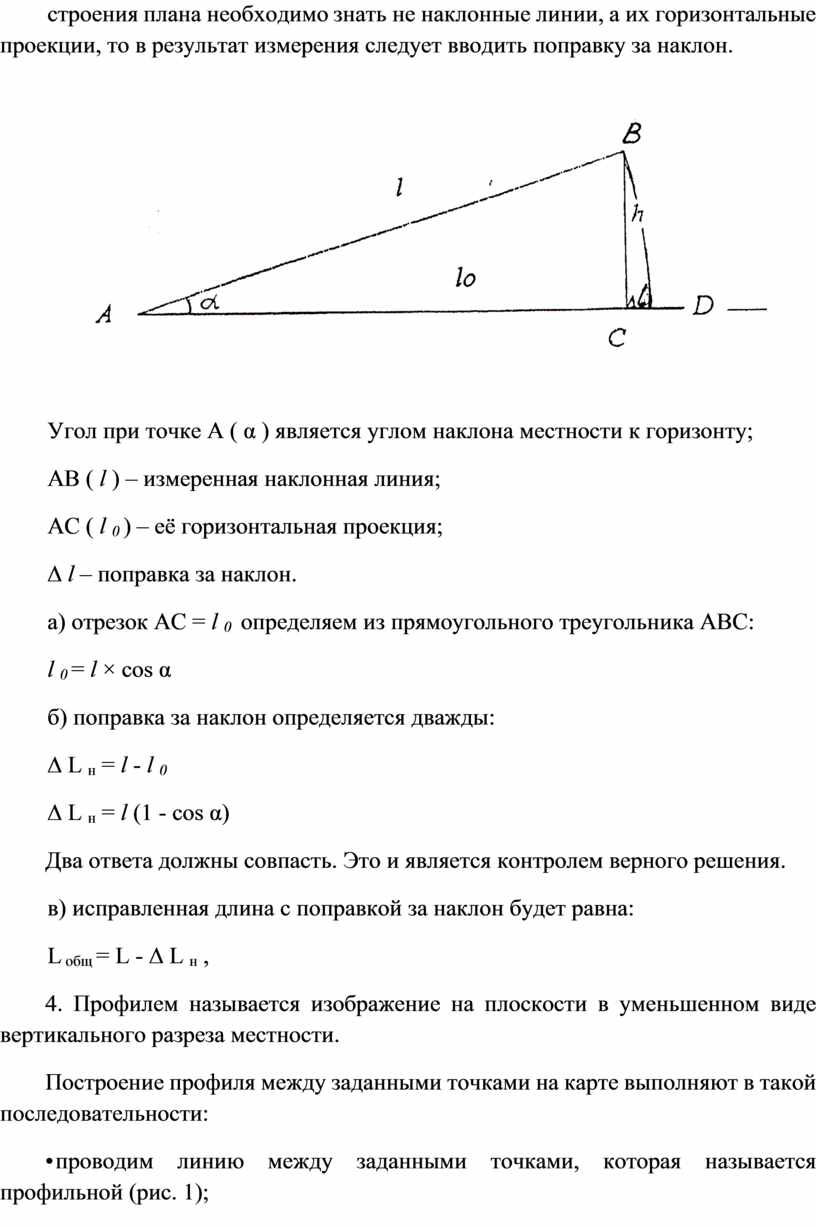

3. Большинство горизонтальных линий имеют уклон к горизонту под некоторым углом. Эти углы называют углами наклона местности. Так как для построения плана необходимо знать не наклонные линии, а их горизонтальные проекции, то в результат измерения следует вводить поправку за наклон.

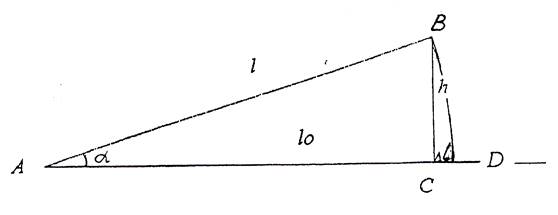

Угол при точке А ( α ) является углом наклона местности к горизонту;

АВ ( l ) – измеренная наклонная линия;

АС ( l ₀ ) – её горизонтальная проекция;

∆ l – поправка за наклон.

а) отрезок АС = l ₀  определяем из прямоугольного треугольника АВС:

l ₀ = l × cos α

б) поправка за наклон определяется дважды:

∆ L _н = l - l ₀

∆ L _н = l (1 - cos α)

Два ответа должны совпасть. Это и является контролем верного решения.

в) исправленная длина с поправкой за наклон будет равна:

L _общ = L - ∆ L _н ,

4. Профилем называется изображение на плоскости в уменьшенном виде вертикального разреза местности.

Построение профиля между заданными точками на карте выполня­ют в такой последовательности:

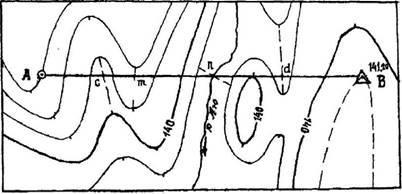

• проводим линию между заданными точками, которая называется профильной (рис. 1);

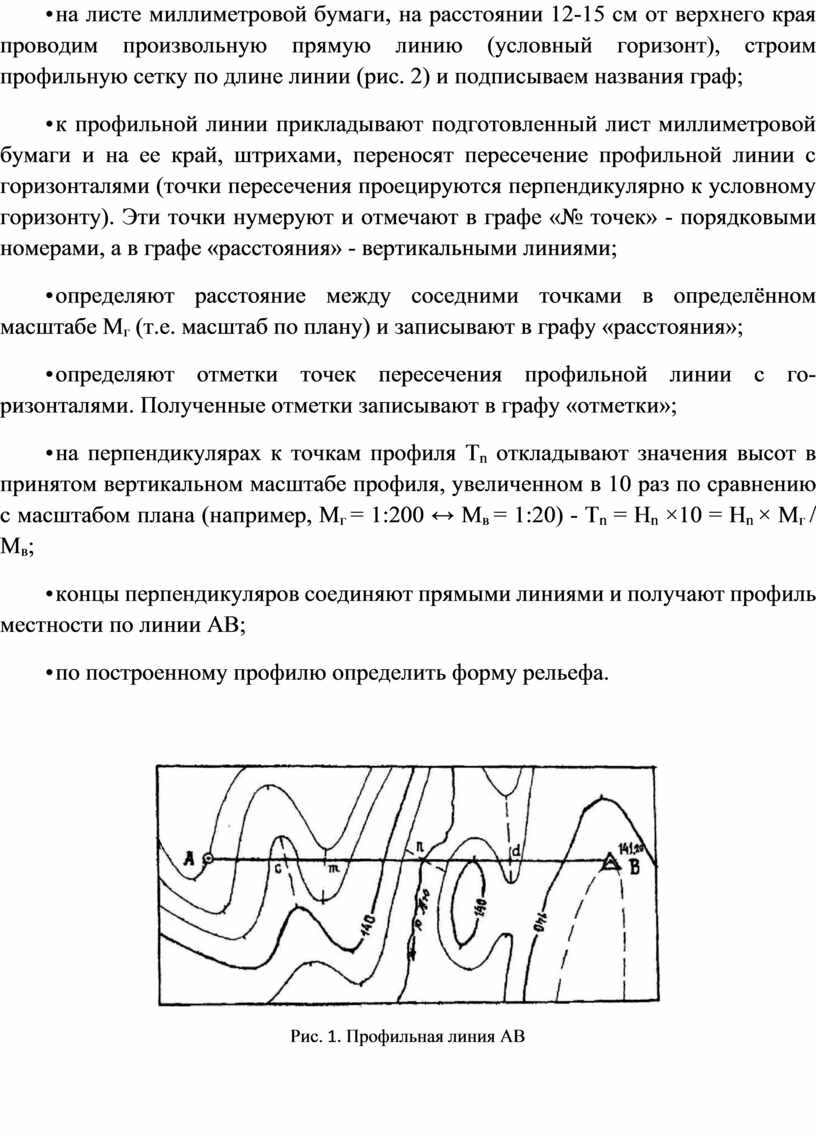

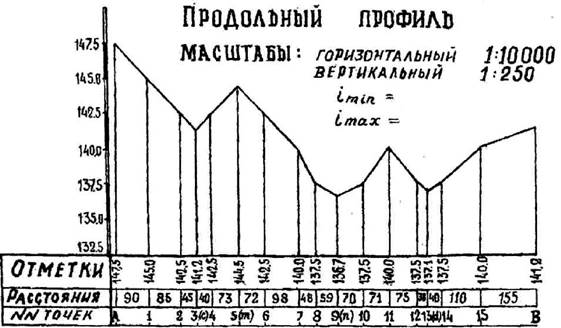

• на листе миллиметровой бумаги, на расстоянии 12-15 см от верх­него края проводим произвольную прямую линию (условный горизонт), строим профильную сетку по длине линии (рис. 2) и подписы­ваем названия граф;

• к профильной линии прикладывают подготовленный лист мил­лиметровой бумаги и на ее край, штрихами, переносят пересечение про­фильной линии с горизонталями (точки пересечения проецируются перпендикулярно к условному горизонту). Эти точки нумеруют и отмечают в графе «№ точек» - порядко­выми номерами, а в графе «расстояния» - вертикальными линиями;

• определяют расстояние между соседними точками в определённом масштабе М_г (т.е. масштаб по плану) и записывают в графу «расстояния»;

• определяют отметки точек пересечения профильной линии с го­ризонталями. Полученные отметки записывают в графу «отметки»;

• на перпендикулярах к точкам профиля Т_n откладывают значения вы­сот в принятом вертикальном масштабе профиля, увеличенном в 10 раз по сравнению с масштабом плана (например, М_г = 1:200 ↔ М_в = 1:20) - Т_n = Н_n ×10 = Н_n × М_г / М_в;

• концы перпендикуляров соединяют прямыми линиями и получа­ют профиль местности по линии АВ;

• по построенному профилю определить форму рельефа.

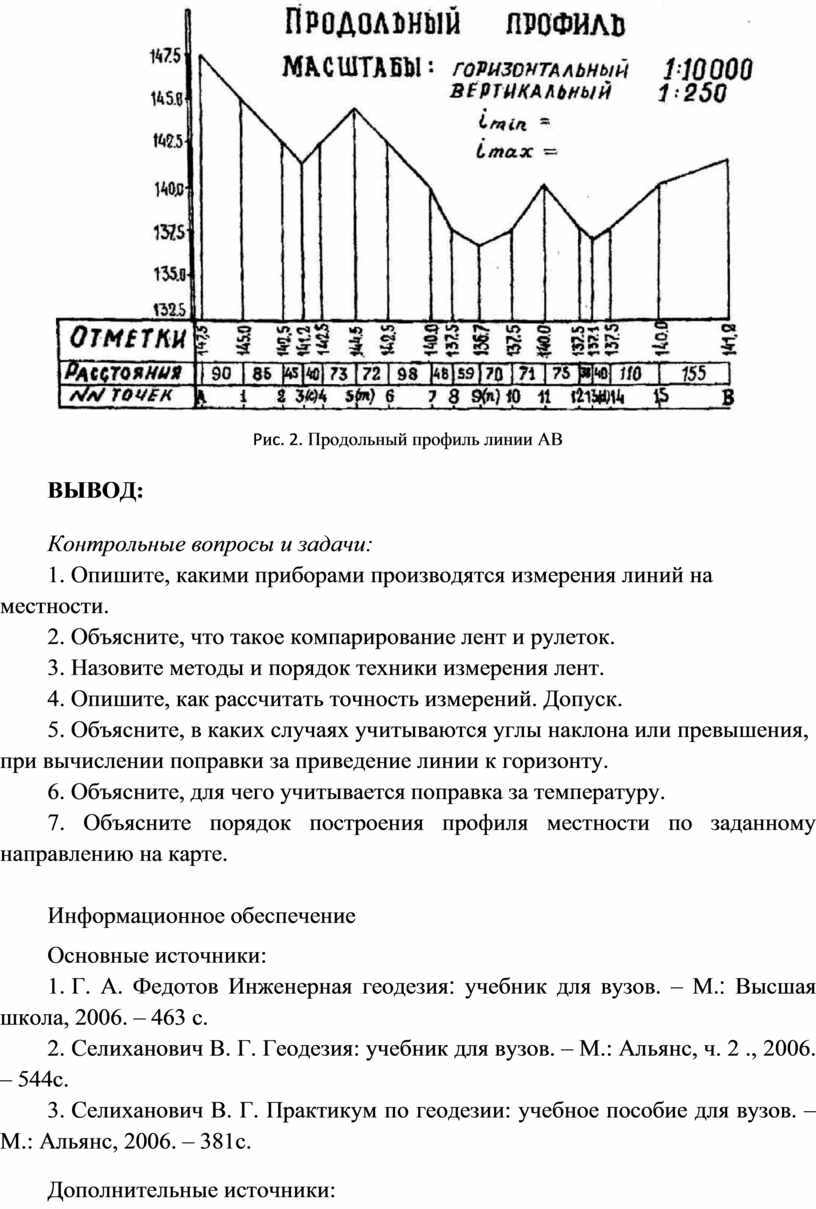

ВЫВОД:

Контрольные вопросы и задачи:

1. Опишите, какими приборами производятся измерения линий на местности.

2. Объясните, что такое компарирование лент и рулеток.

3. Назовите методы и порядок техники измерения лент.

4. Опишите, как рассчитать точность измерений. Допуск.

5. Объясните, в каких случаях учитываются углы наклона или превышения, при вычислении поправки за приведение линии к горизонту.

6. Объясните, для чего учитывается поправка за температуру.

7. Объясните порядок построения профиля местности по заданному направлению на карте.

Информационное обеспечение

Основные источники:

1.   Г. А. Федотов Инженерная геодезия׃ учебник для вузов. – М.׃ Высшая школа, 2006. – 463 с.

2.   Селиханович В. Г. Геодезия: учебник для вузов. – М.: Альянс, ч. 2 ., 2006. – 544с.

3.   Селиханович В. Г. Практикум по геодезии: учебное пособие для вузов. – М.: Альянс, 2006. – 381с.

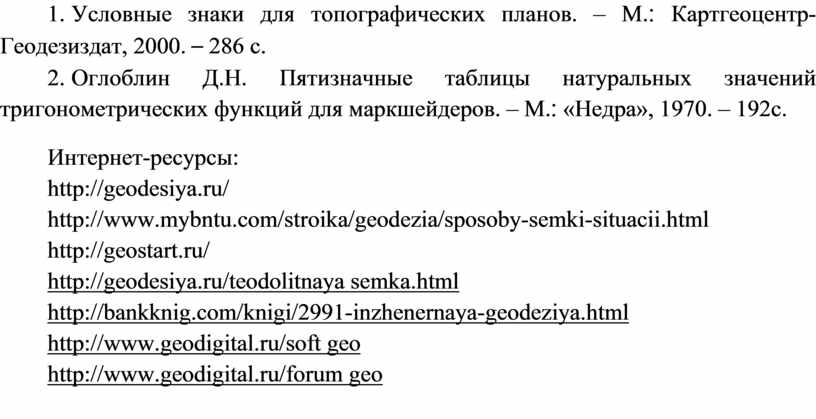

Дополнительные источники:

1.   Условные знаки для топографических планов. – М.׃ Картгеоцентр-Геодезиздат, 2000. – 286 с.

2.   Оглоблин Д.Н. Пятизначные таблицы натуральных значений тригонометрических функций для маркшейдеров. – М.׃ «Недра», 1970. – 192с.

Интернет-ресурсы:

http://geodesiya.ru/

http://www.mybntu.com/stroika/geodezia/sposoby-semki-situacii.html

http://geostart.ru/

http://geodesiya.ru/teodolitnaya semka.html

http://bankknig.com/knigi/2991-inzhenernaya-geodeziya.html

http://www.geodigital.ru/soft geo

http://www.geodigital.ru/forum geo
