Практическая работа по Инженерной геодезии Конструктивная схема нивелира

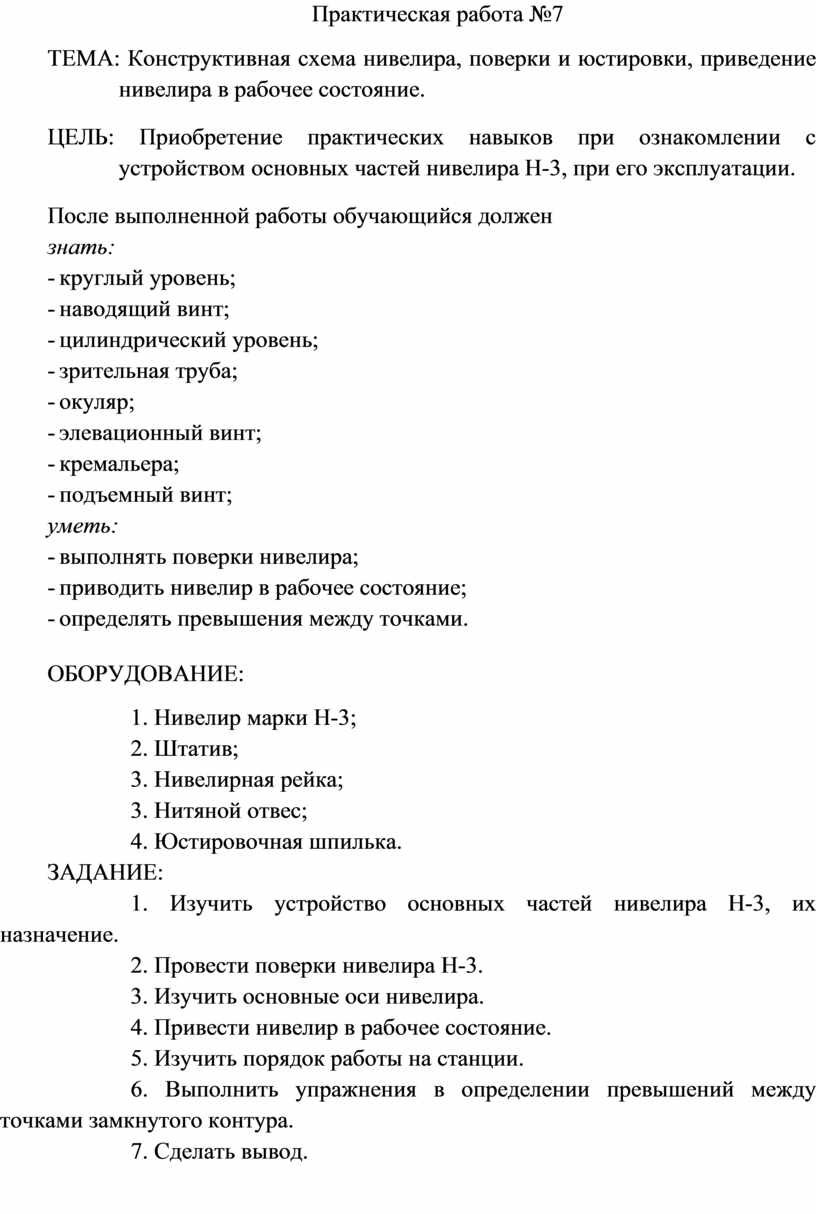

Практическая работа №7

ТЕМА: Конструктивная схема нивелира, поверки и юстировки, приведение нивелира в рабочее состояние.

ЦЕЛЬ: Приобретение практических навыков при ознакомлении с устройством основных частей нивелира Н-3, при его эксплуатации.

После выполненной работы обучающийся должен

знать:

-  круглый уровень;

-  наводящий винт;

-  цилиндрический уровень;

-  зрительная труба;

-  окуляр;

-  элевационный винт;

-  кремальера;

-  подъемный винт;

уметь:

-  выполнять поверки нивелира;

-  приводить нивелир в рабочее состояние;

-  определять превышения между точками.

ОБОРУДОВАНИЕ:

1. Нивелир марки Н-3;

2. Штатив;

3. Нивелирная рейка;

3. Нитяной отвес;

4. Юстировочная шпилька.

ЗАДАНИЕ:

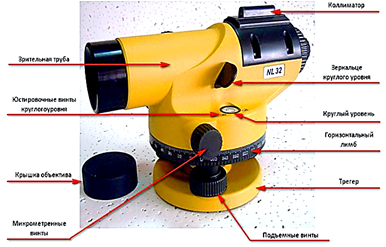

1. Изучить устройство основных частей нивелира Н-3, их назначение.

2. Провести поверки нивелира Н-3.

3. Изучить основные оси нивелира.

4. Привести нивелир в рабочее состояние.

5. Изучить порядок работы на станции.

6. Выполнить упражнения в определении превышений между точками замкнутого контура.

7. Сделать вывод.

ХОД РАБОТЫ:

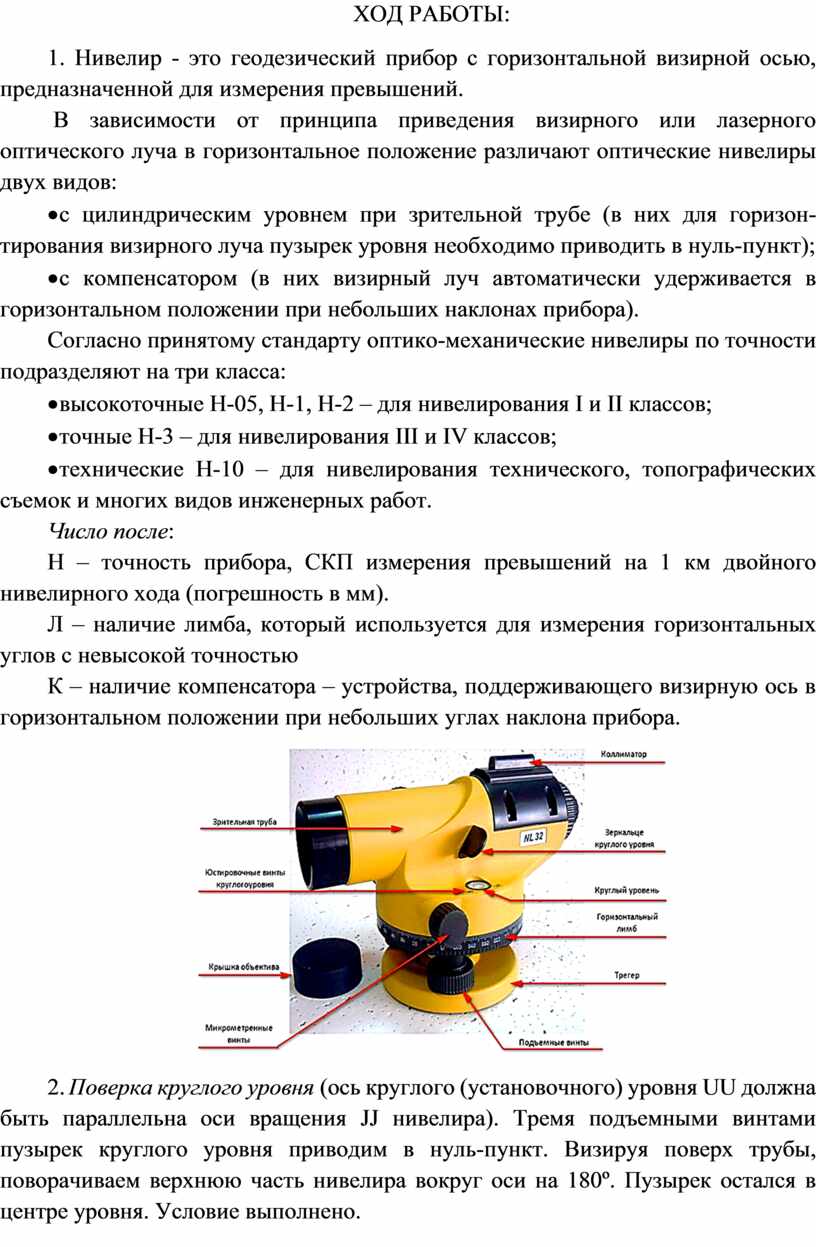

1. Нивелир - это геодезический прибор с горизонтальной визирной осью, предназначенной для измерения превышений.

 В зависимости от принципа приведения визирного или лазерного оптического луча в горизонтальное положение различают оптические нивелиры двух видов:

·с цилиндрическим уровнем при зрительной трубе (в них для горизон-тирования визирного луча пузырек уровня необходимо приводить в нуль-пункт);

·с компенсатором (в них визирный луч автоматически удерживается в горизонтальном положении при небольших наклонах прибора).

Согласно принятому стандарту оптико-механические нивелиры по точности подразделяют на три класса:

·высокоточные Н-05, Н-1, Н-2 – для нивелирования I и II классов;

·точные Н-3 – для нивелирования III и IV классов;

·технические Н-10 – для нивелирования технического, топографических съемок и многих видов инженерных работ.

Число после:

Н – точность прибора, СКП измерения превышений на 1 км двойного нивелирного хода (погрешность в мм).

Л – наличие лимба, который используется для измерения горизонтальных углов с невысокой точностью

К – наличие компенсатора – устройства, поддерживающего визирную ось в горизонтальном положении при небольших углах наклона прибора.

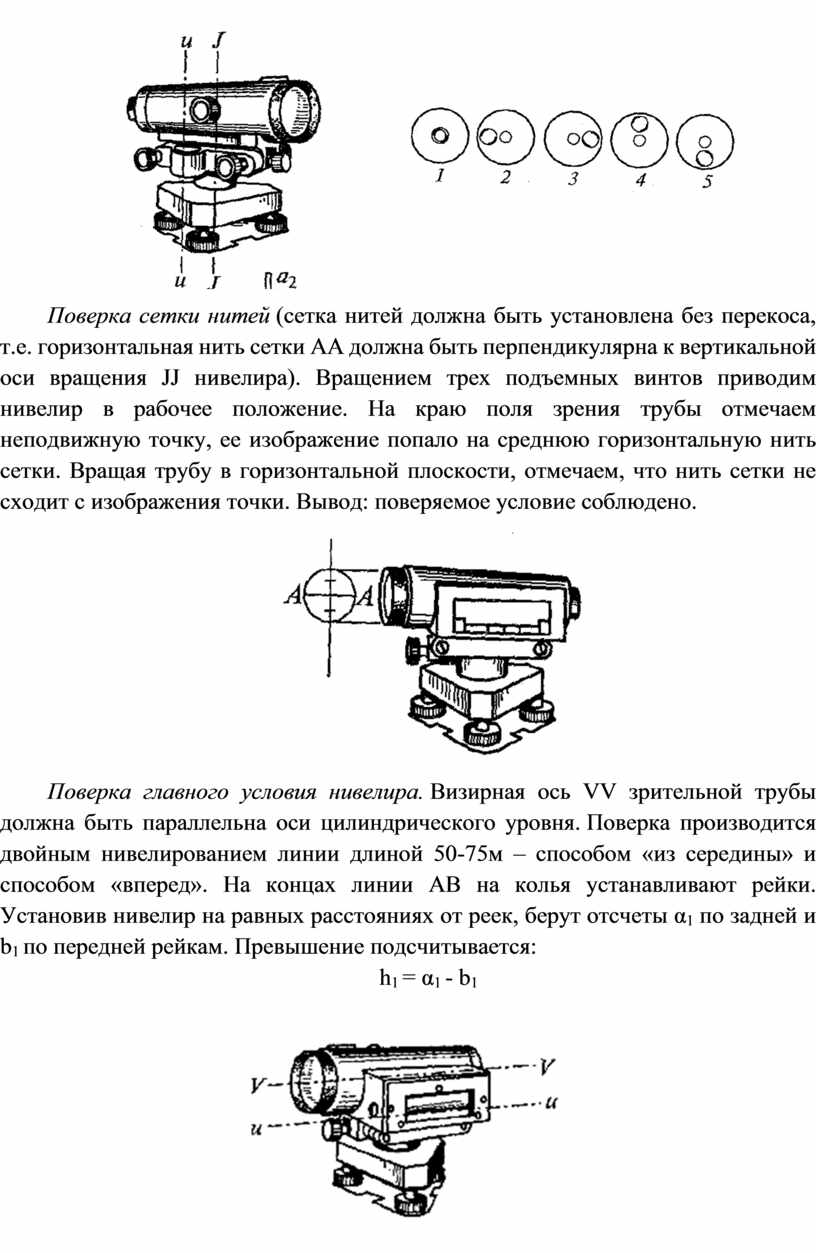

2. Поверка круглого уровня (ось круглого (установочного) уровня UU должна быть параллельна оси вращения JJ нивелира). Тремя подъемными винтами пузырек круглого уровня приводим в нуль-пункт. Визируя поверх трубы, поворачиваем верхнюю часть нивелира вокруг оси на 180º. Пузырек остался в центре уровня. Условие выполнено.

Поверка сетки нитей (сетка нитей должна быть установлена без перекоса, т.е. горизонтальная нить сетки АА должна быть перпендикулярна к вертикальной оси вращения JJ нивелира). Вращением трех подъемных винтов приводим нивелир в рабочее положение. На краю поля зрения трубы отмечаем неподвижную точку, ее изображение попало на среднюю горизонтальную нить сетки. Вращая трубу в горизонтальной плоскости, отмечаем, что нить сетки не сходит с изображения точки. Вывод: поверяемое условие соблюдено.

Поверка главного условия нивелира. Визирная ось VV зрительной трубы должна быть параллельна оси цилиндрического уровня. Поверка производится двойным нивелированием линии длиной 50-75м – способом «из середины» и способом «вперед». На концах линии АВ на колья устанавливают рейки. Установив нивелир на равных расстояниях от реек, берут отсчеты α₁ по задней и b₁ по передней рейкам. Превышение подсчитывается:

h₁ = α₁ - b₁

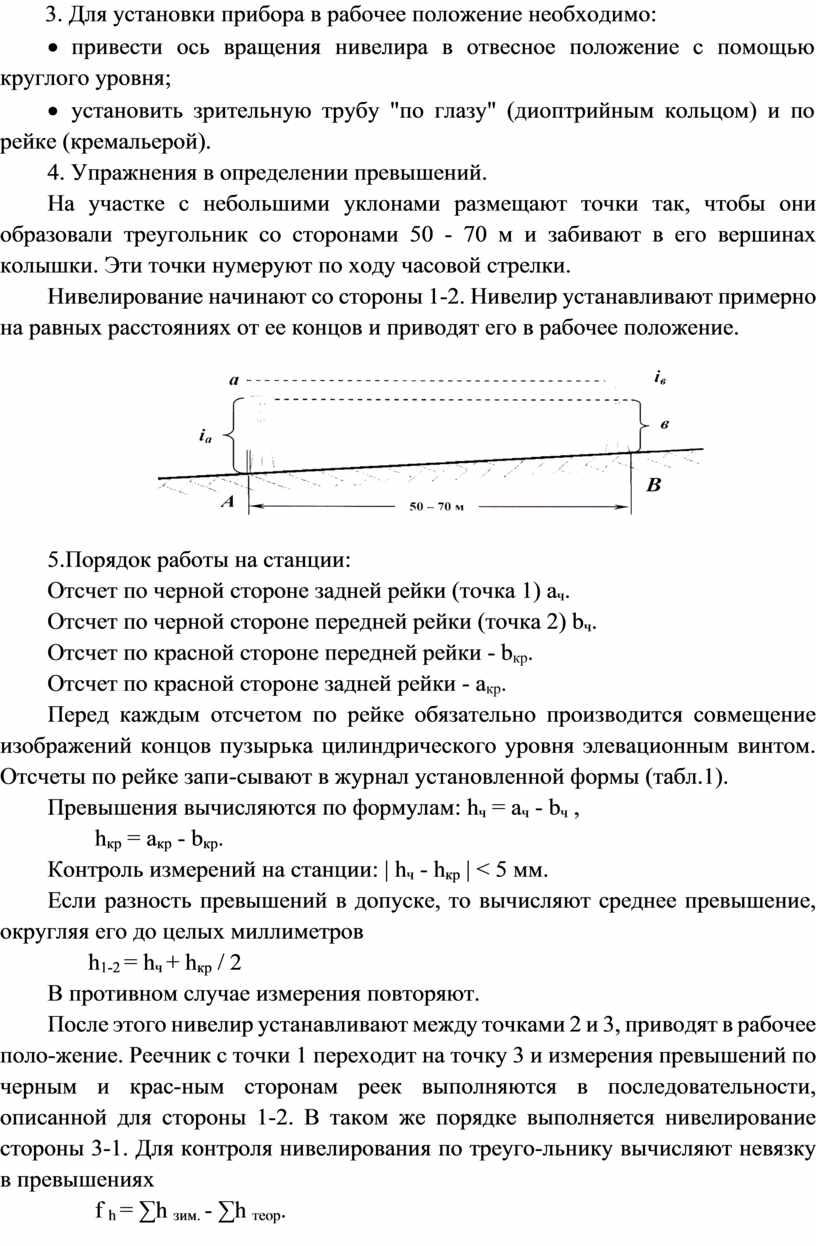

3. Для установки прибора в рабочее положение необходимо:

·     привести ось вращения нивелира в отвесное положение с помощью круглого уров­ня;

·     установить зрительную трубу "по глазу" (диоптрийным кольцом) и по рейке (крема­льерой).

4. Упражнения в определении превышений.

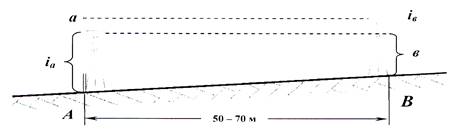

На участке с небольшими уклонами размещают точки так, чтобы они образовали треугольник со сторонами 50 - 70 м и забивают в его вершинах колышки. Эти точки нумеруют по ходу часовой стрелки.

Нивелирование начинают со стороны 1-2. Нивелир устанавливают примерно на равных рас­стояниях от ее концов и приводят его в рабочее положение.

5.Порядок работы на станции:

Отсчет по черной стороне задней рейки (точка 1) а_ч.

Отсчет по черной стороне передней рейки (точка 2) b_ч.

Отсчет по красной стороне передней рейки - b_кр.

Отсчет по красной стороне задней рейки - а_кр.

Перед каждым отсчетом по рейке обязательно производится совмещение изображений кон­цов пузырька цилиндрического уровня элевационным винтом. Отсчеты по рейке запи-сывают в журнал установленной формы (табл.1).

Превышения вычисляются по формулам: h_ч = а_ч - b_ч ,

h_кр = а_кр - b_кр.

Контроль измерений на станции: | h_ч - h_кр | < 5 мм.

Если разность превышений в допуске, то вычисляют среднее превышение, округляя его до це­лых миллиметров

       h_1-2 = h_ч + h_кр / 2

В противном случае измерения повторяют.

После этого нивелир устанавливают между точками 2 и 3, приводят в рабочее поло-жение. Реечник с точки 1 переходит на точку 3 и измерения превышений по черным и крас-ным сторонам реек выполняются в последовательности, описанной для стороны 1-2. В таком же порядке выполняется нивелирование стороны 3-1. Для контроля нивелирования по треуго-льнику вычисляют невязку в пре­вышениях

f _h = ∑h _зим. - ∑h _теор.

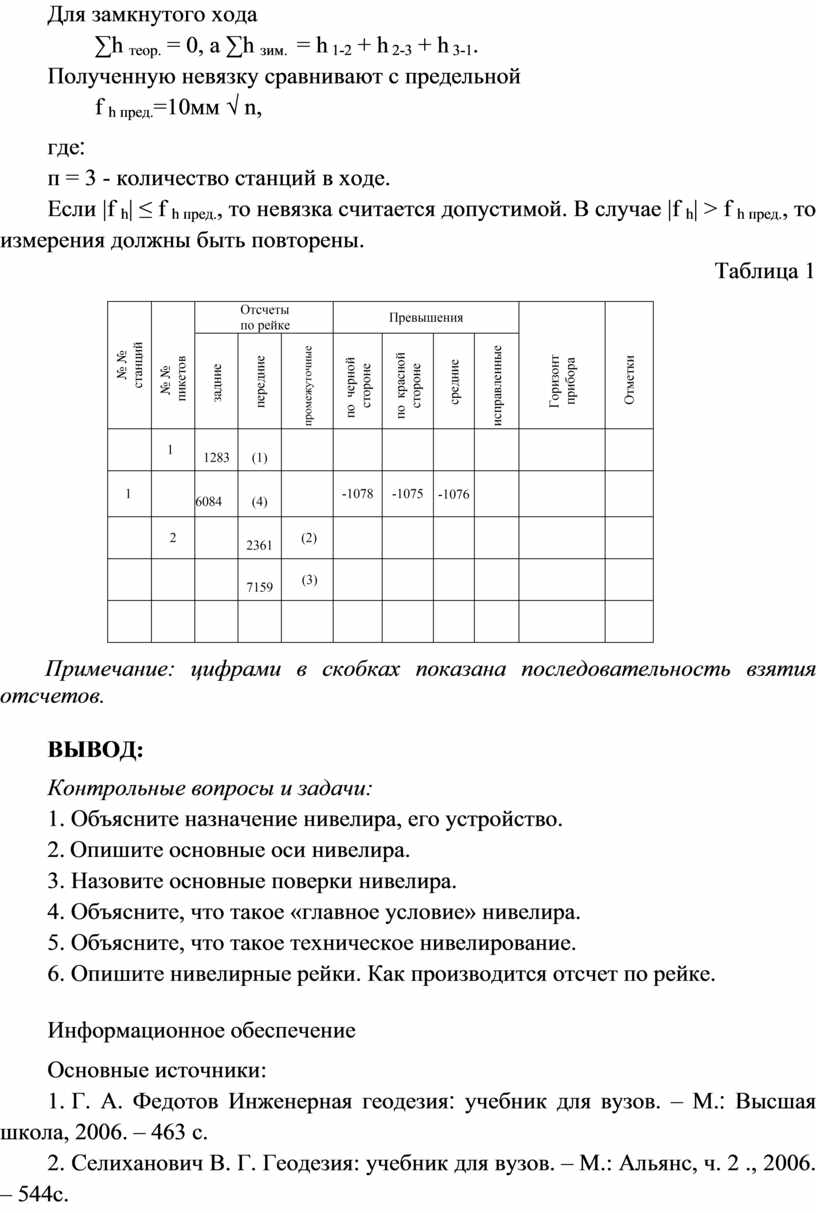

Для замкнутого хода

∑h _теор. = 0, а ∑h _зим.  = h _1-2 + h _2-3 + h _3-1.

Полученную невязку сравнивают с предельной

f _{h пред.}=10мм √ n,

где׃

п = 3 - количество станций в ходе.

Если |f _h| ≤ f _{h пред.}, то невязка считается допустимой. В случае |f _h| > f _{h пред.}, то измерения должны быть повторены.

Таблица 1

Примечание: цифрами в скобках показана последовательность взятия отсчетов.

ВЫВОД:

Контрольные вопросы и задачи:

1. Объясните назначение нивелира, его устройство.

2. Опишите основные оси нивелира.

3. Назовите основные поверки нивелира.

4. Объясните, что такое «главное условие» нивелира.

5. Объясните, что такое техническое нивелирование.

6. Опишите нивелирные рейки. Как производится отсчет по рейке.

Информационное обеспечение

Основные источники:

1.   Г. А. Федотов Инженерная геодезия׃ учебник для вузов. – М.׃ Высшая школа, 2006. – 463 с.

2.   Селиханович В. Г. Геодезия: учебник для вузов. – М.: Альянс, ч. 2 ., 2006. – 544с.

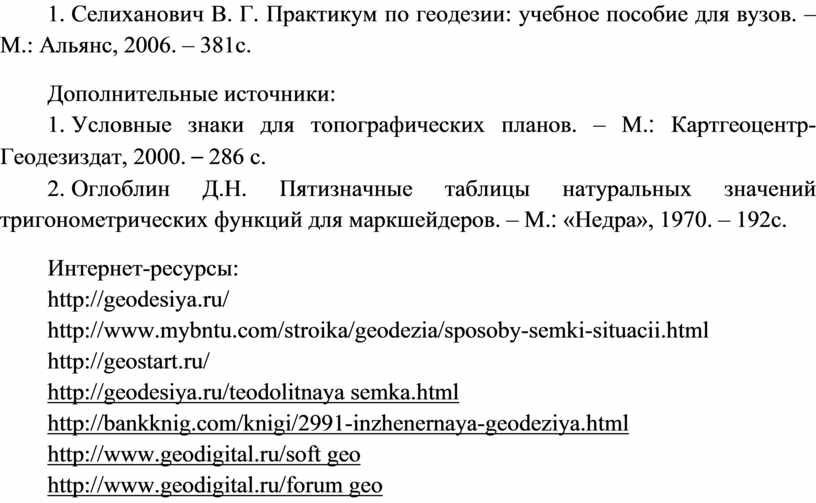

3.   Селиханович В. Г. Практикум по геодезии: учебное пособие для вузов. – М.: Альянс, 2006. – 381с.

Дополнительные источники:

1.   Условные знаки для топографических планов. – М.׃ Картгеоцентр-Геодезиздат, 2000. – 286 с.

2.   Оглоблин Д.Н. Пятизначные таблицы натуральных значений тригонометрических функций для маркшейдеров. – М.׃ «Недра», 1970. – 192с.

Интернет-ресурсы:

http://geodesiya.ru/

http://www.mybntu.com/stroika/geodezia/sposoby-semki-situacii.html

http://geostart.ru/

http://geodesiya.ru/teodolitnaya semka.html

http://bankknig.com/knigi/2991-inzhenernaya-geodeziya.html

http://www.geodigital.ru/soft geo

http://www.geodigital.ru/forum geo
