Практическая работа по Инженерной геодезии на тему Нивелирование площади поверхности способом квадратов

Практическая работа №10

ТЕМА׃ Нивелирование площади поверхности способом квадратов. Состав-   ление плана площадки в горизонталях с использованием палетки.

ЦЕЛЬ:  Приобретение практических навыков в построении схемы нивелирования площади поверхности способом квадратов и составлении плана площадки в горизонталях.

После выполненной работы обучающийся должен

знать:

-  сетка квадратов;

-  отметка репера;

-  отметка горизонта;

-  черные отметки;

-  красные отметки;

уметь:

-  выполнить обработку результатов нивелирования площадки;

-  определять проектную отметку горизонтальной площадки;

-  определять рабочие отметки;

-  нанести горизонтали с использованием палетки.

ОБОРУДОВАНИЕ:

1.Схема нивелирования площадки;

2.Микрокалькулятор;

3.Миллиметровая бумага размером 20×30 см (2 листа);

4.Циркуль, карандаш.

ЗАДАНИЕ:

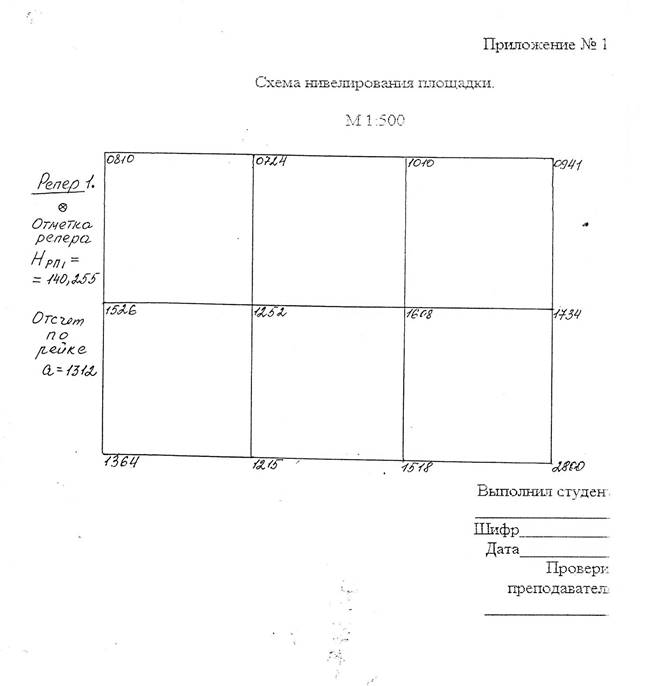

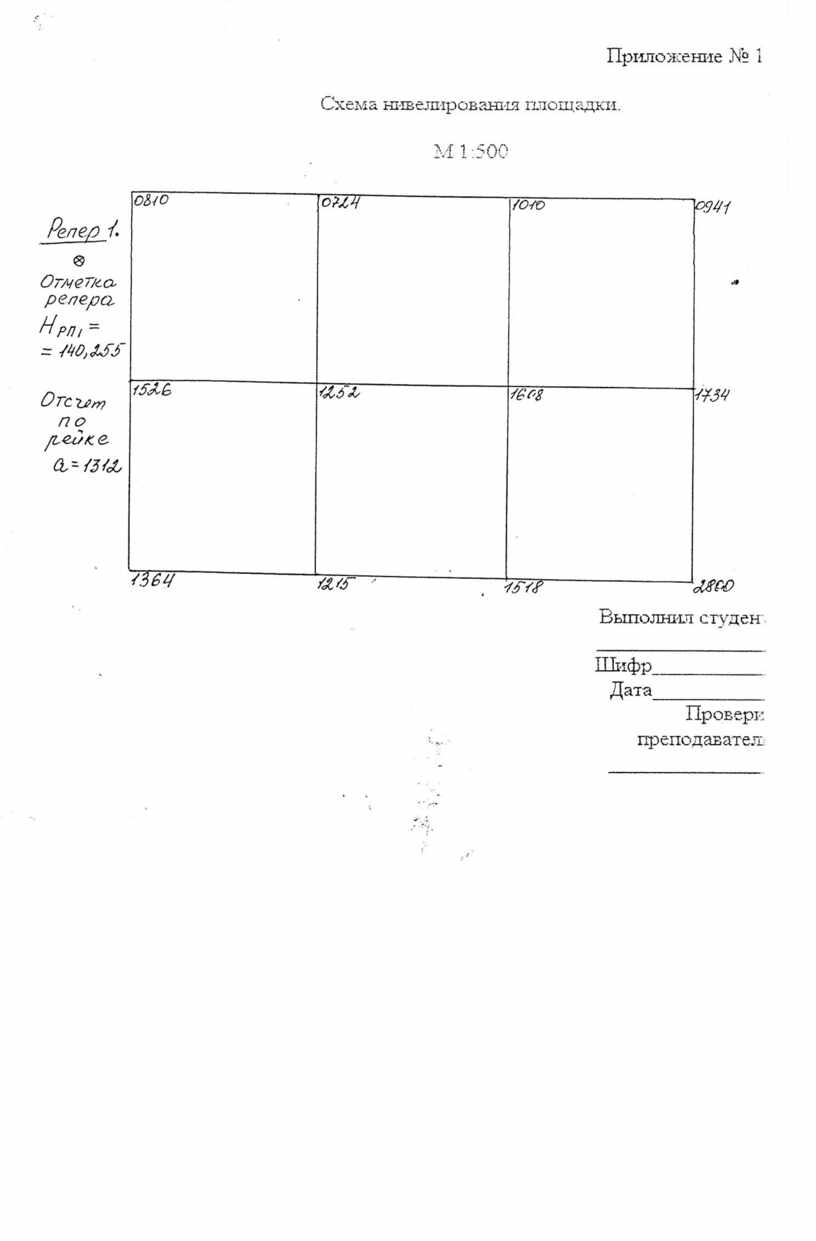

1. Вычертить на миллиметровой бумаге схему нивелирования в масштабе 1:500 (приложение №1).

2. Вычислить черные отметки (отметки земли) вершин квадратов.

3. Нанести на план площадки горизонтали с использованием палетки.

4. Сделать вывод.

ХОД РАБОТЫ:

Основой для подсчета объема земляных работ при вертикальной планировке является топографический план строительной площадки, на которой разбивается сетка квадратов со сторонами от 10 до 100 метров. Длина стороны зависит от формы рельефа и требований точности под­счета объема земляных масс. На основании этого плана составляют картограмму земляных работ, на которую выписывают фактические и проектные отметки всех вершин квадратов сетки.

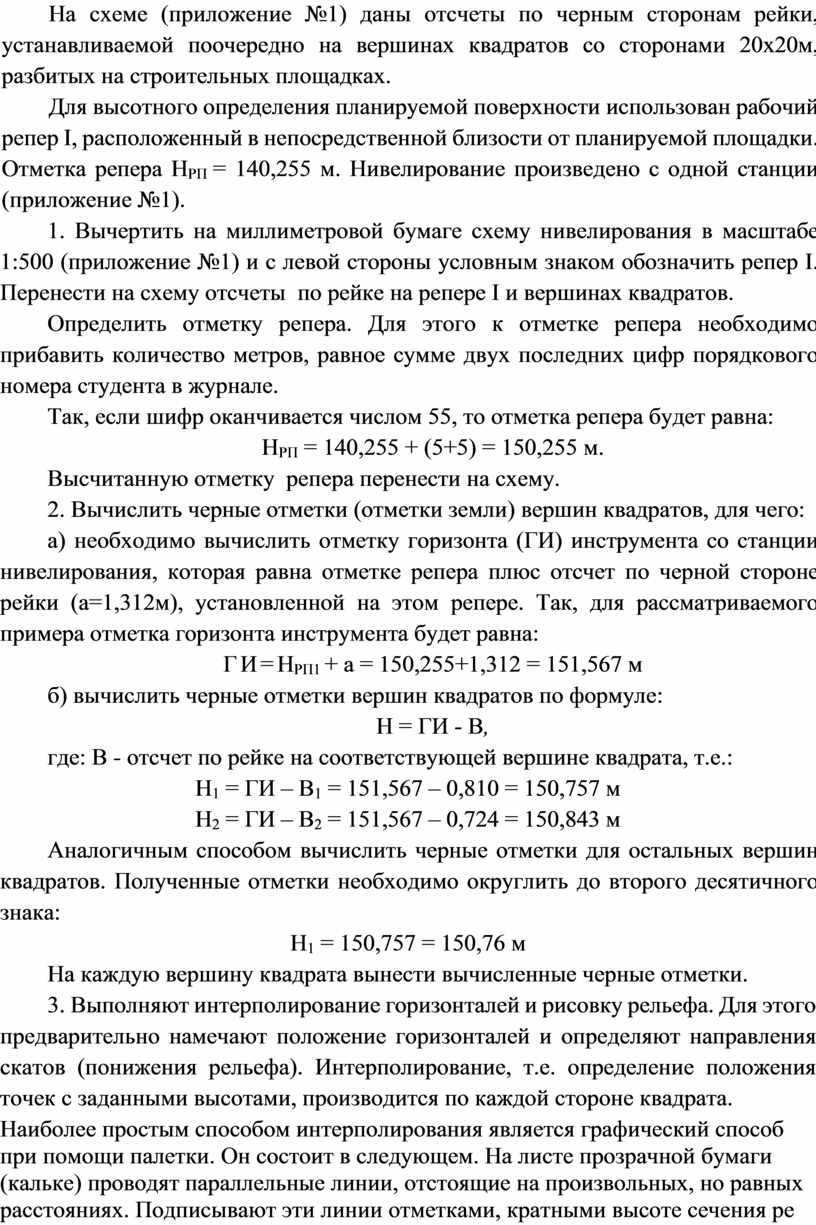

На схеме (приложение №1) даны отсчеты по черным сторонам рей­ки, устанавливаемой поочередно на вершинах квадратов со сторонами 20x20м, разбитых на строительных площадках.

Для высотного определения планируемой поверхности использован рабочий репер І, расположенный в непосредственной близости от пла­нируемой площадки. Отметка репера Н_РП = 140,255 м. Нивелирование произведено с одной станции (приложение №1).

1. Вычертить на миллиметровой бумаге схему нивелирования в масштабе 1:500 (приложение №1) и с левой стороны условным знаком обозначить репер І. Перенести на схему отсчеты  по рейке на репере І и вершинах квадратов.

Определить отметку репера. Для этого к отметке репера необходимо прибавить количество метров, равное сумме двух последних цифр порядкового номера сту­дента в журнале.

Так, если шифр оканчивается числом 55, то отметка репера будет равна:

Н_РП = 140,255 + (5+5) = 150,255 м.

Высчитанную отметку  репера перенести на схему.

2. Вычислить черные отметки (отметки земли) вершин квад­ратов, для чего:

а) необходимо вычислить отметку горизонта (ГИ) инструмента со станции нивелирования, которая равна отметке ре­пера плюс отсчет по черной стороне рейки (а=1,312м), установленной на этом репере. Так, для рассматриваемого примера отметка горизонта инструмента будет равна:

ГИ=Н_РП1 + а = 150,255+1,312 = 151,567 м

б) вычислить черные отметки вершин квадратов по формуле:

Н = ГИ - В,

где: В - отсчет по рейке на соответствующей вершине квадрата, т.е.:

Н₁ = ГИ – В₁ = 151,567 – 0,810 = 150,757 м

Н₂ = ГИ – В₂ = 151,567 – 0,724 = 150,843 м

Аналогичным способом вычислить черные отметки для остальных вершин квадратов. Полученные отметки необходимо округлить до второго десятичного знака:

Н₁ = 150,757 = 150,76 м

На каждую вершину квадрата вынести вычисленные черные отметки.

3. Выполняют интерполирование горизонталей и рисовку рельефа. Для этого предварительно намечают положение горизонталей и опре­деляют направления скатов (понижения рельефа). Интерполирование, т.е. определение положения точек с заданными высотами, производит­ся по каждой стороне квадрата.

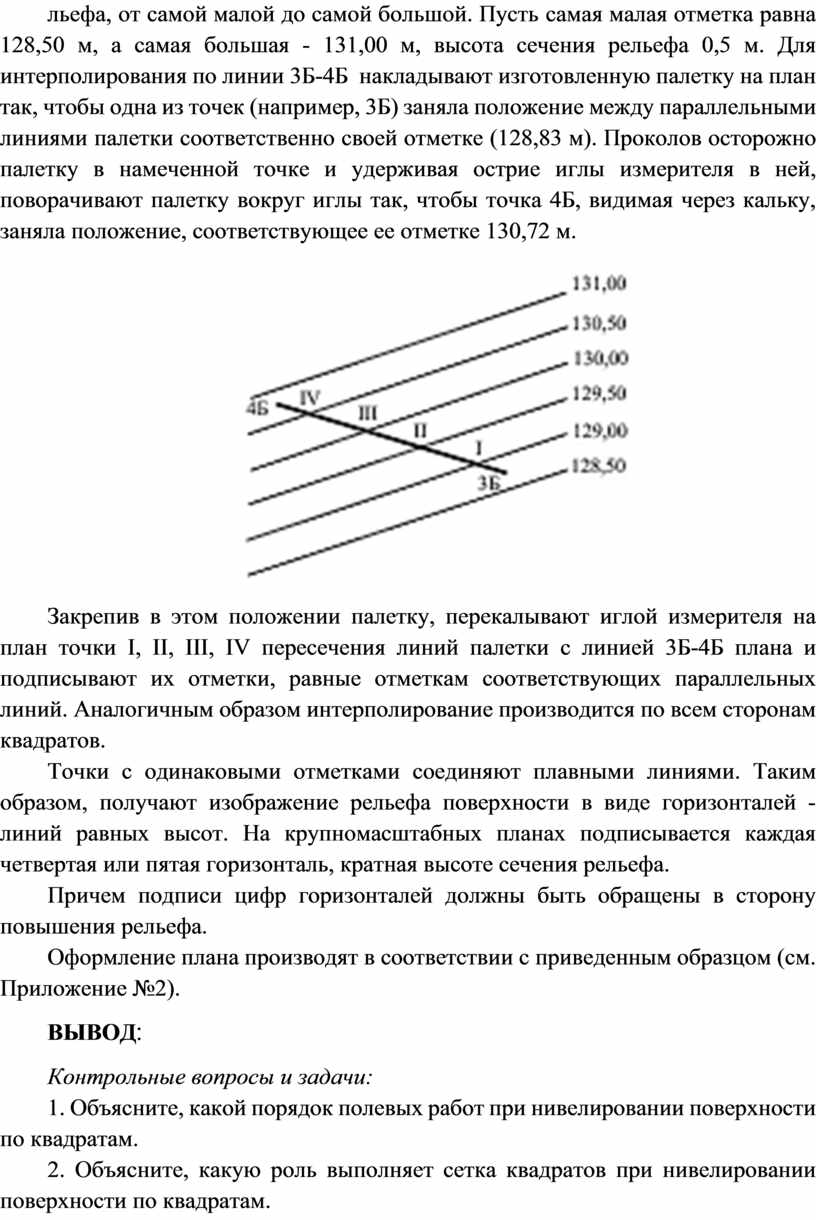

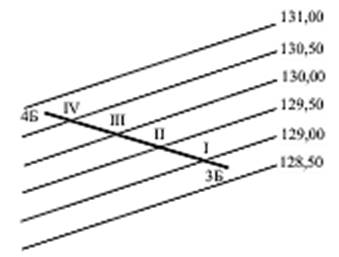

Наиболее простым способом интерполирования является графи­ческий способ при помощи палетки. Он состоит в следующем. На листе прозрачной бумаги (кальке) проводят параллельные линии, отстоящие на произвольных, но равных расстояниях. Подписывают эти линии отметками, кратными высоте сечения рельефа, от самой малой до самой большой. Пусть са­мая малая отметка равна 128,50 м, а самая большая - 131,00 м, высота сечения рельефа 0,5 м. Для интерполирования по линии 3Б-4Б  накладывают изготовленную палетку на план так, чтобы одна из точек (например, 3Б) заняла положение между параллельными линиями палетки соответственно своей отметке (128,83 м). Проколов осторожно палетку в намеченной точке и удерживая острие иглы измерителя в ней, поворачивают палетку вокруг иглы так, чтобы точка 4Б, видимая через кальку, заняла положение, соответствующее ее отметке 130,72 м.

Закрепив в этом положении палетку, перекалывают иглой изме­рителя на план точки I, II, III, IV пересечения линий палетки с линией 3Б-4Б плана и подписывают их отметки, равные отметкам соответст­вующих параллельных линий. Аналогичным образом интерполирова­ние производится по всем сторонам квадратов.

Точки с одинаковыми отметками соединяют плавными линиями. Таким образом, получают изображение рельефа поверхности в виде горизонталей - линий равных высот. На крупномасштабных планах подписывается каждая четвертая или пятая горизонталь, кратная высо­те сечения рельефа.

Причем подписи цифр гори­зонталей должны быть обращены в сторону повышения рельефа.

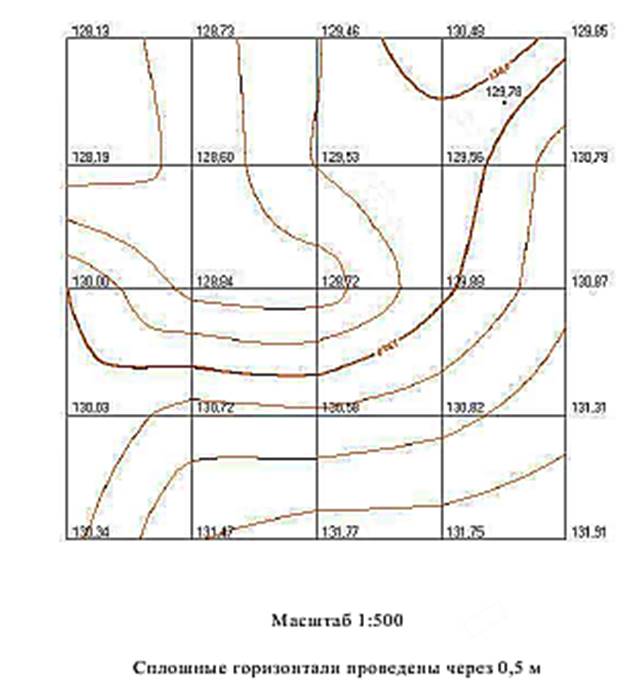

Оформление плана производят в соответствии с приведенным образцом (см. Приложение №2).

ВЫВОД׃

Контрольные вопросы и задачи:

1. Объясните, какой порядок полевых работ при нивелировании поверхности по квадратам.

2. Объясните, какую роль выполняет сетка квадратов при нивелировании поверхности по квадратам.

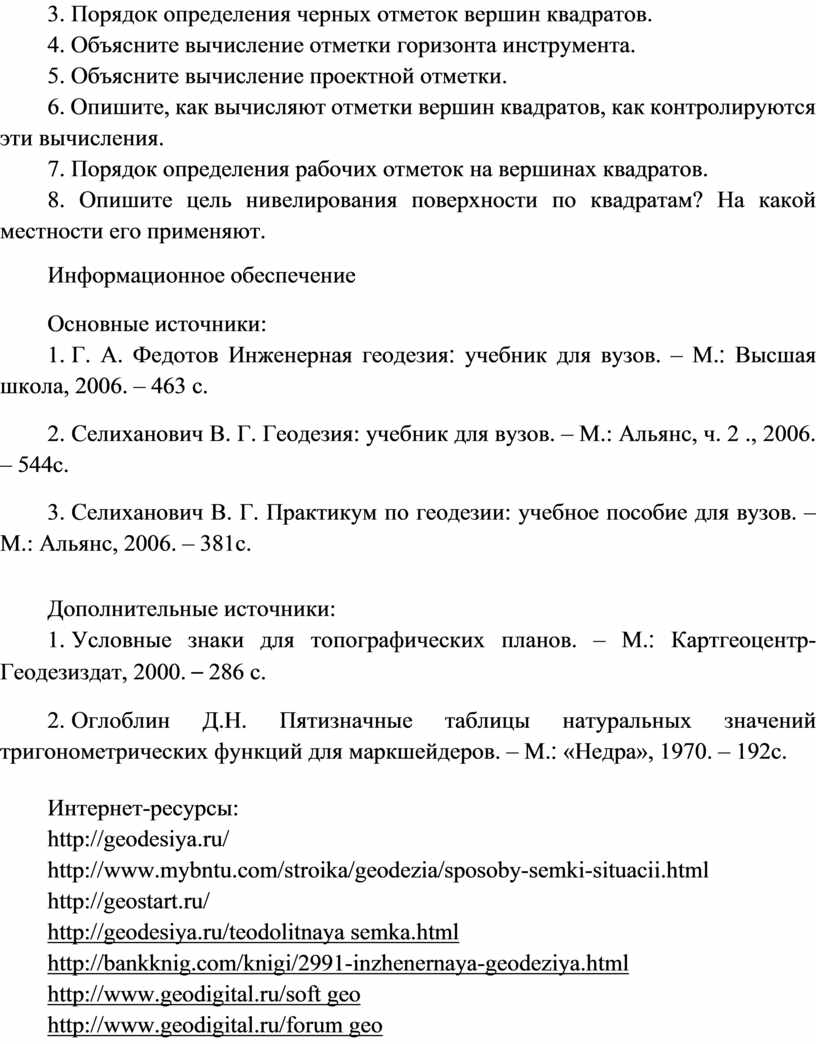

3. Порядок определения черных отметок вершин квадратов.

4. Объясните вычисление отметки горизонта инструмента.

5. Объясните вычисление проектной отметки.

6. Опишите, как вычисляют отметки вершин квадратов, как контролируются эти вычисления.

7. Порядок определения рабочих отметок на вершинах квадратов.

8. Опишите цель нивелирования поверхности по квадратам? На какой местности его применяют.

Информационное обеспечение

Основные источники:

1.   Г. А. Федотов Инженерная геодезия׃ учебник для вузов. – М.׃ Высшая школа, 2006. – 463 с.

2.   Селиханович В. Г. Геодезия: учебник для вузов. – М.: Альянс, ч. 2 ., 2006. – 544с.

3.   Селиханович В. Г. Практикум по геодезии: учебное пособие для вузов. – М.: Альянс, 2006. – 381с.

Дополнительные источники:

1.   Условные знаки для топографических планов. – М.׃ Картгеоцентр-Геодезиздат, 2000. – 286 с.

2.   Оглоблин Д.Н. Пятизначные таблицы натуральных значений тригонометрических функций для маркшейдеров. – М.׃ «Недра», 1970. – 192с.

Интернет-ресурсы:

http://geodesiya.ru/

http://www.mybntu.com/stroika/geodezia/sposoby-semki-situacii.html

http://geostart.ru/

http://geodesiya.ru/teodolitnaya semka.html

http://bankknig.com/knigi/2991-inzhenernaya-geodeziya.html

http://www.geodigital.ru/soft geo

http://www.geodigital.ru/forum geo

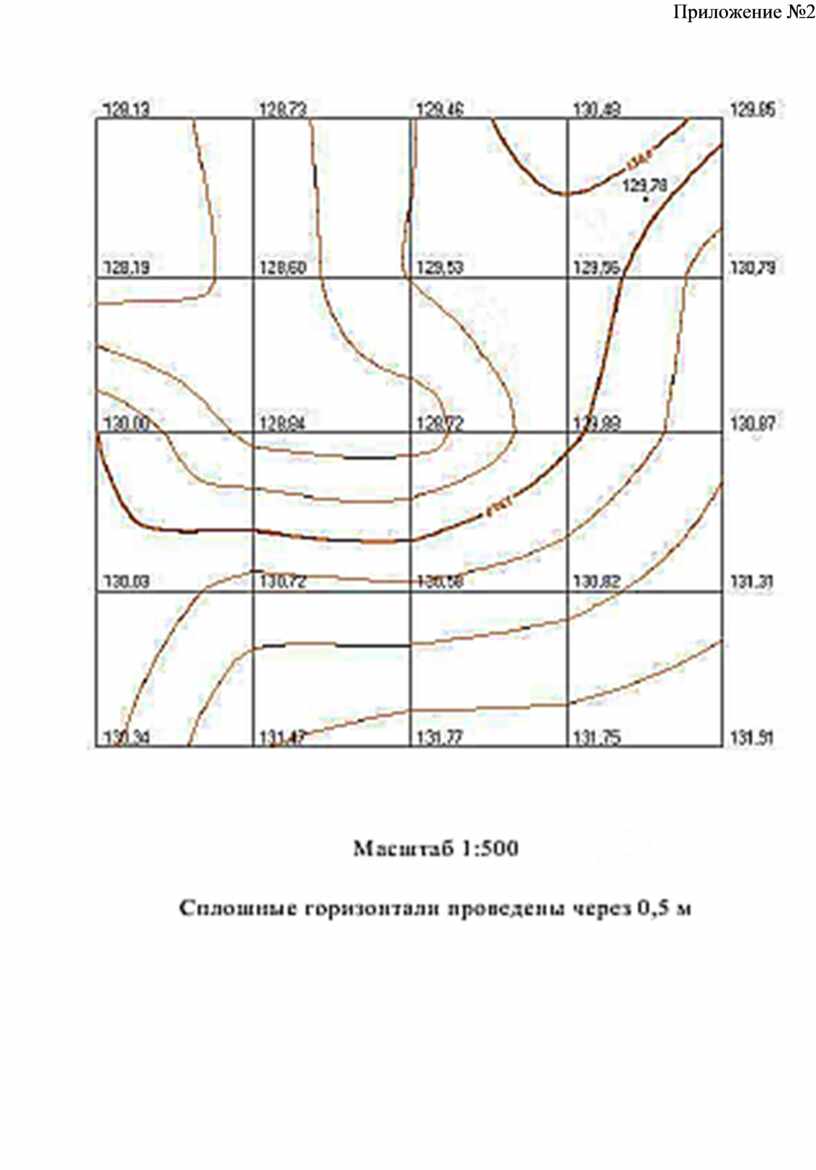

Приложение №2
