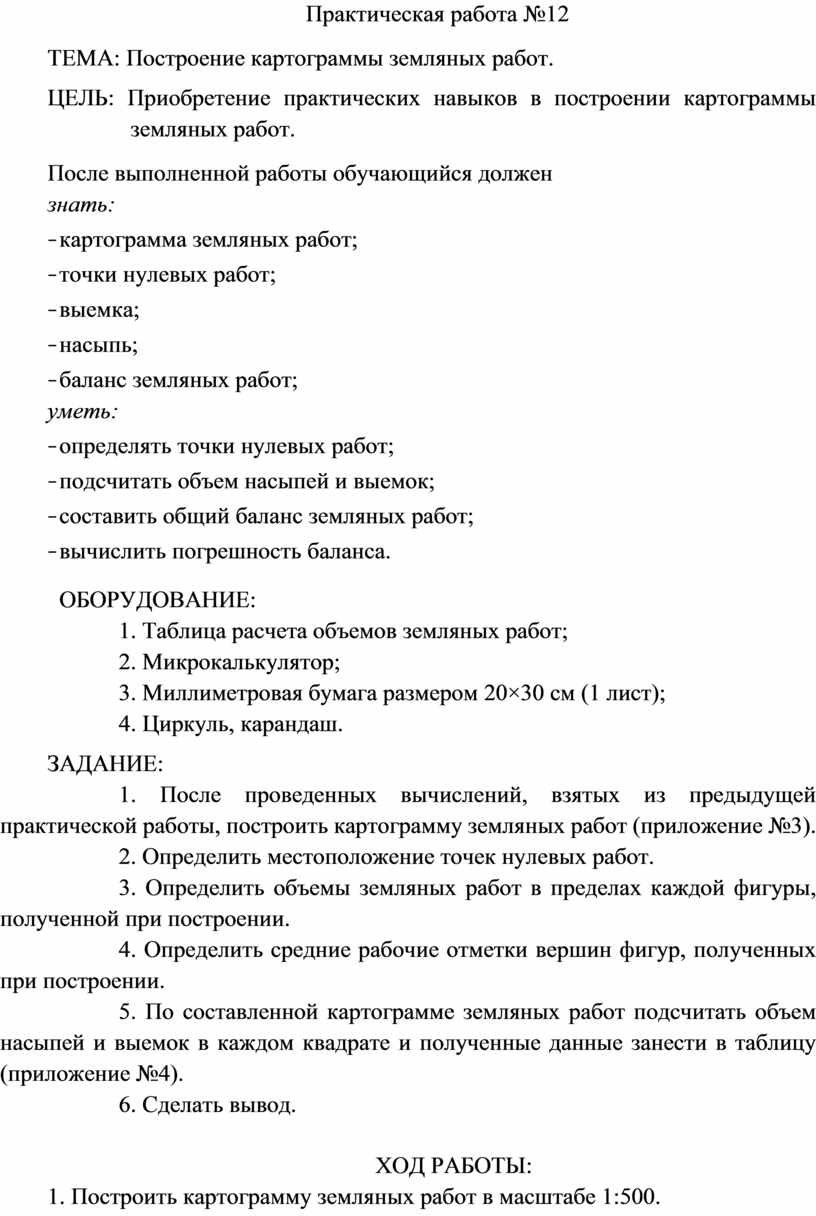

Практическая работа №12

ТЕМА: Построение картограммы земляных работ.

ЦЕЛЬ: Приобретение практических навыков в построении картограммы земляных работ.

После выполненной работы обучающийся должен

знать:

- картограмма земляных работ;

- точки нулевых работ;

- выемка;

- насыпь;

- баланс земляных работ;

уметь:

- определять точки нулевых работ;

- подсчитать объем насыпей и выемок;

- составить общий баланс земляных работ;

- вычислить погрешность баланса.

ОБОРУДОВАНИЕ:

1. Таблица расчета объемов земляных работ;

2. Микрокалькулятор;

3. Миллиметровая бумага размером 20×30 см (1 лист);

4. Циркуль, карандаш.

ЗАДАНИЕ:

1. После проведенных вычислений, взятых из предыдущей практической работы, построить картограмму земляных работ (приложение №3).

2. Определить местоположение точек нулевых работ.

3. Определить объемы земляных работ в пределах каждой фигуры, полученной при построении.

4. Определить средние рабочие отметки вершин фигур, полученных при построении.

5. По составленной картограмме земляных работ подсчитать объем насыпей и выемок в каждом квадрате и полученные данные занести в таблицу (приложение №4).

6. Сделать вывод.

ХОД РАБОТЫ:

1. Построить картограмму земляных работ в масштабе 1:500.

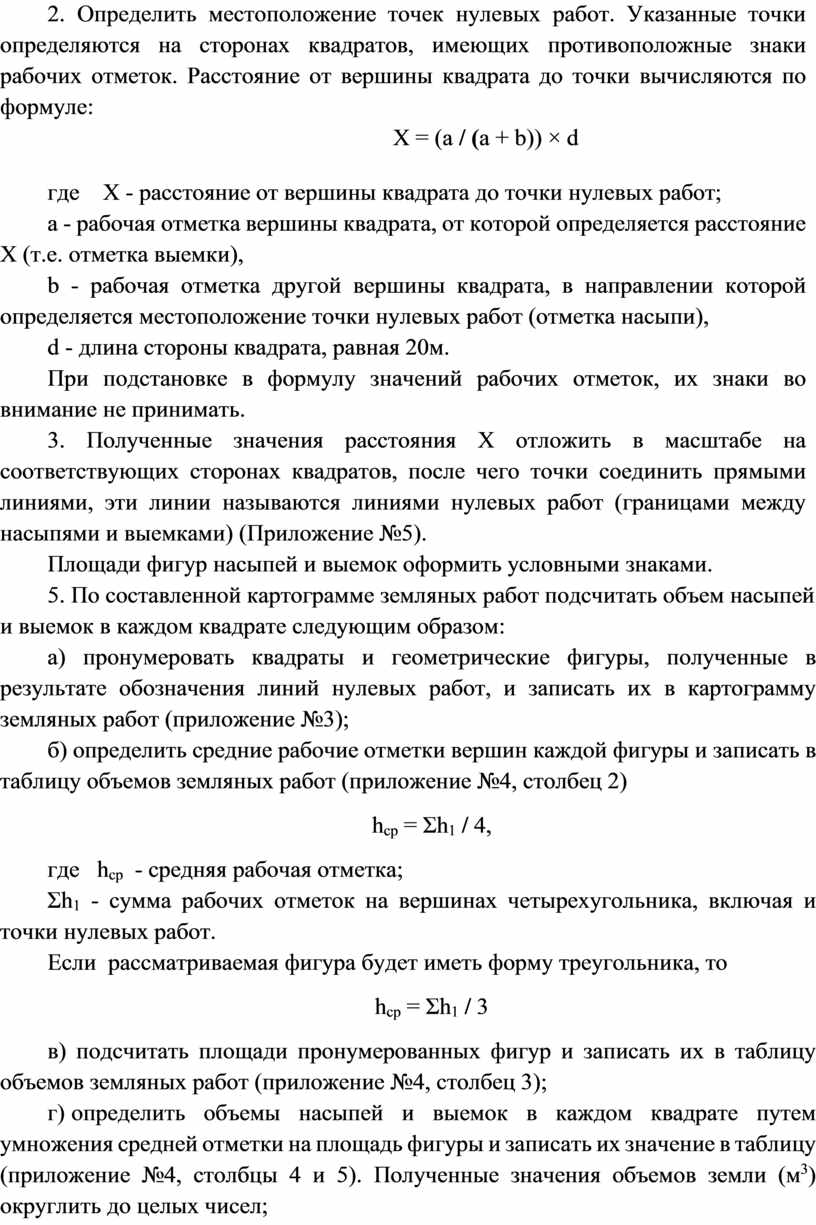

2. Определить местоположение точек нулевых работ. Указанные точки определяются на сторонах квадратов, имеющих противоположные знаки рабочих отметок. Расстояние от вершины квадрата до точки вычисляются по формуле:

                                                           Х = (а / (а + b)) × d

где    X - расстояние от вершины квадрата до точки нулевых работ;

а - рабочая отметка вершины квадрата, от которой определяется расстояние X (т.е. отметка выемки),

b - рабочая отметка другой вершины квадрата, в направлении кото­рой определяется местоположение точки нулевых работ (отметка насы­пи),

d - длина стороны квадрата, равная 20м.

При подстановке в формулу значений рабочих отметок, их знаки во внимание не принимать.

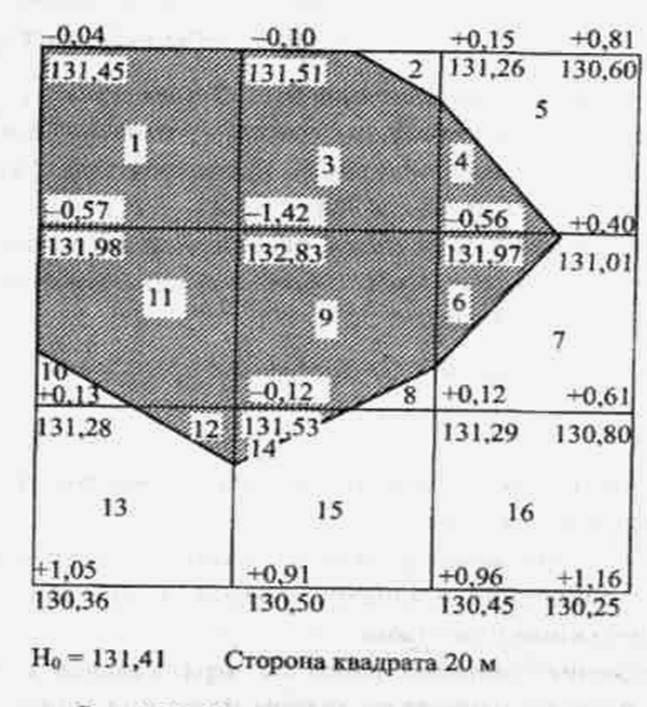

3. Полученные значения расстояния X отложить в масштабе на соответствующих сторонах квадратов, после чего точки соединить пря­мыми линиями, эти линии называются линиями нулевых работ (границами между насыпями и выемками) (Приложение №5).

Площади фигур насыпей и выемок оформить условными знаками.

5. По составленной картограмме земляных работ подсчитать объем насыпей и выемок в каждом квадрате следующим образом:

а) пронумеровать квадраты и геометрические фигуры, полученные в результате обозначения линий нулевых ра­бот, и записать их в картограмму земляных работ (приложение №3);

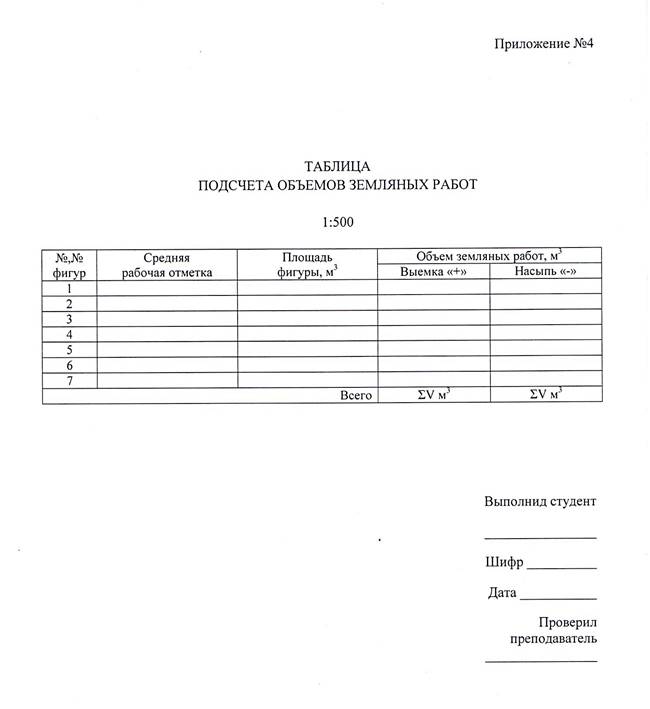

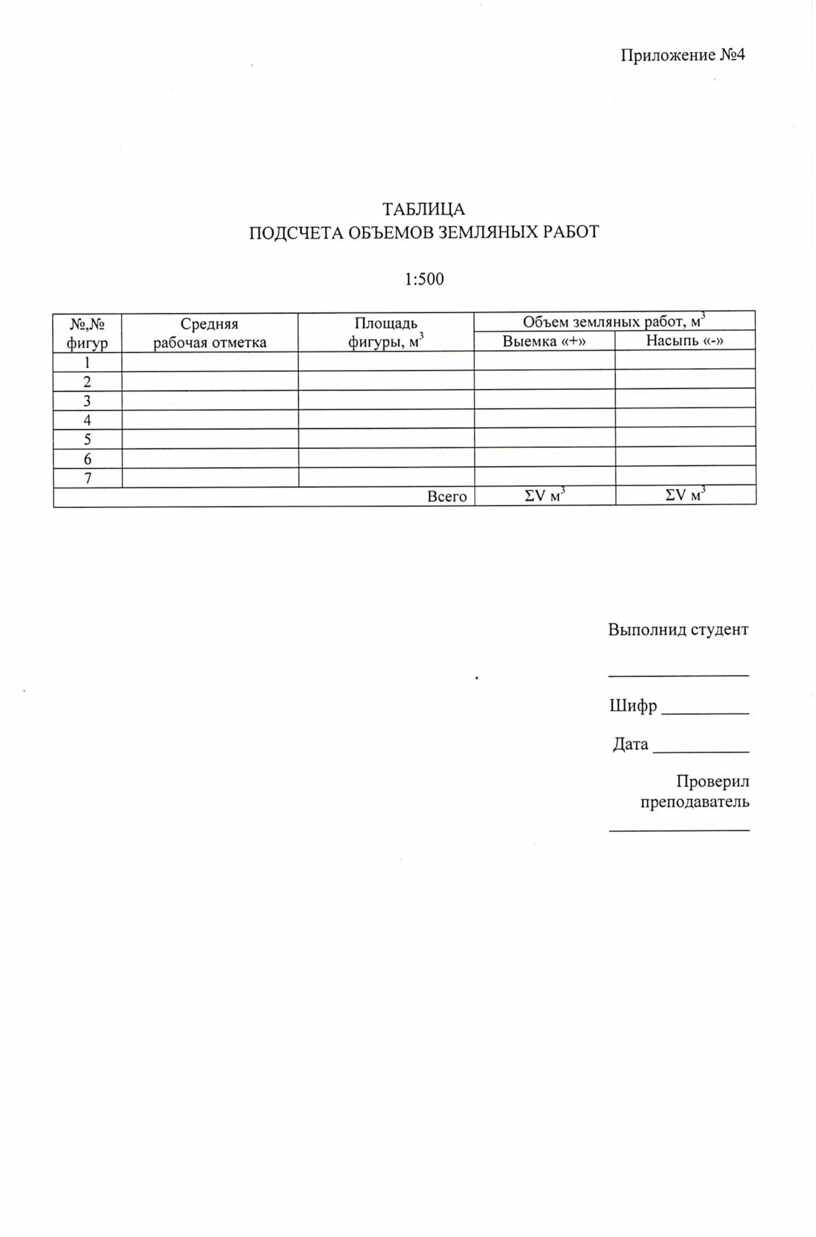

б) определить средние рабочие отметки вершин каждой фигуры и записать в таблицу объемов земляных работ (приложение №4, столбец 2)

h_ср = Σh₁ / 4,

где   h_ср  - средняя рабочая отметка;

Σh₁ - сумма рабочих отметок на вершинах четырехугольника, включая и точки нулевых работ.

Если  рассматриваемая фигура будет иметь форму треугольника, то

h_ср = Σh₁ / 3

в) подсчитать площади пронумерованных фигур и записать их в та­блицу объемов земляных работ (приложение №4, столбец 3);

г) определить объемы насыпей и выемок в каждом квадрате путем умножения средней отметки на площадь фигуры и записать их значение в таблицу (приложение №4, столбцы 4 и 5). Полученные значения объемов земли (м³) округлить до целых чисел;

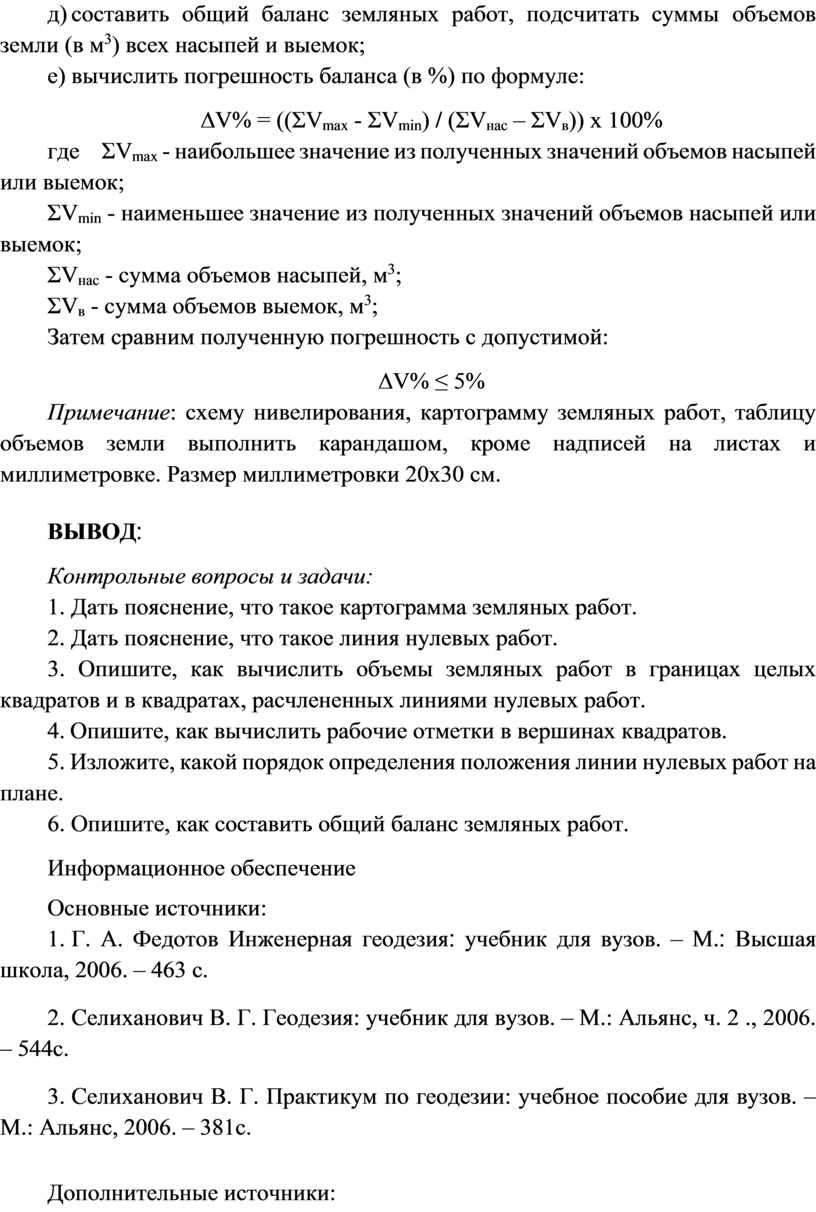

д) составить общий баланс земляных работ, подсчитать суммы объ­емов земли (в м³) всех насыпей и выемок;

е) вычислить погрешность баланса (в %) по формуле:

∆V% = ((ΣV_max - ΣV_min) / (ΣV_нас – ΣV_в)) x 100%

где     ΣV_max - наибольшее значение из полученных значений объемов насыпей или выемок;

ΣV_min - наименьшее значение из полученных значений объемов насыпей или выемок;

ΣV_нас - сумма объ­емов насыпей, м³;

ΣV_в - сумма объ­емов выемок, м³;

Затем сравним полученную погрешность с допустимой:

∆V% ≤ 5%

Примечание: схему нивелирования, картограмму земляных работ, таблицу объемов земли выполнить карандашом, кроме надписей на листах и миллиметровке. Размер миллиметровки 20х30 см.

ВЫВОД׃

Контрольные вопросы и задачи:

1. Дать пояснение, что такое картограмма земляных работ.

2. Дать пояснение, что такое линия нулевых работ.

3. Опишите, как вычислить объемы земляных работ в границах целых квадратов и в квадратах, расчлененных линиями нулевых работ.

4. Опишите, как вычислить рабочие отметки в вершинах квадратов.

5. Изложите, какой порядок определения положения линии нулевых работ на плане.

6. Опишите, как составить общий баланс земляных работ.

Информационное обеспечение

Основные источники:

1.   Г. А. Федотов Инженерная геодезия׃ учебник для вузов. – М.׃ Высшая школа, 2006. – 463 с.

2.   Селиханович В. Г. Геодезия: учебник для вузов. – М.: Альянс, ч. 2 ., 2006. – 544с.

3.   Селиханович В. Г. Практикум по геодезии: учебное пособие для вузов. – М.: Альянс, 2006. – 381с.

Дополнительные источники:

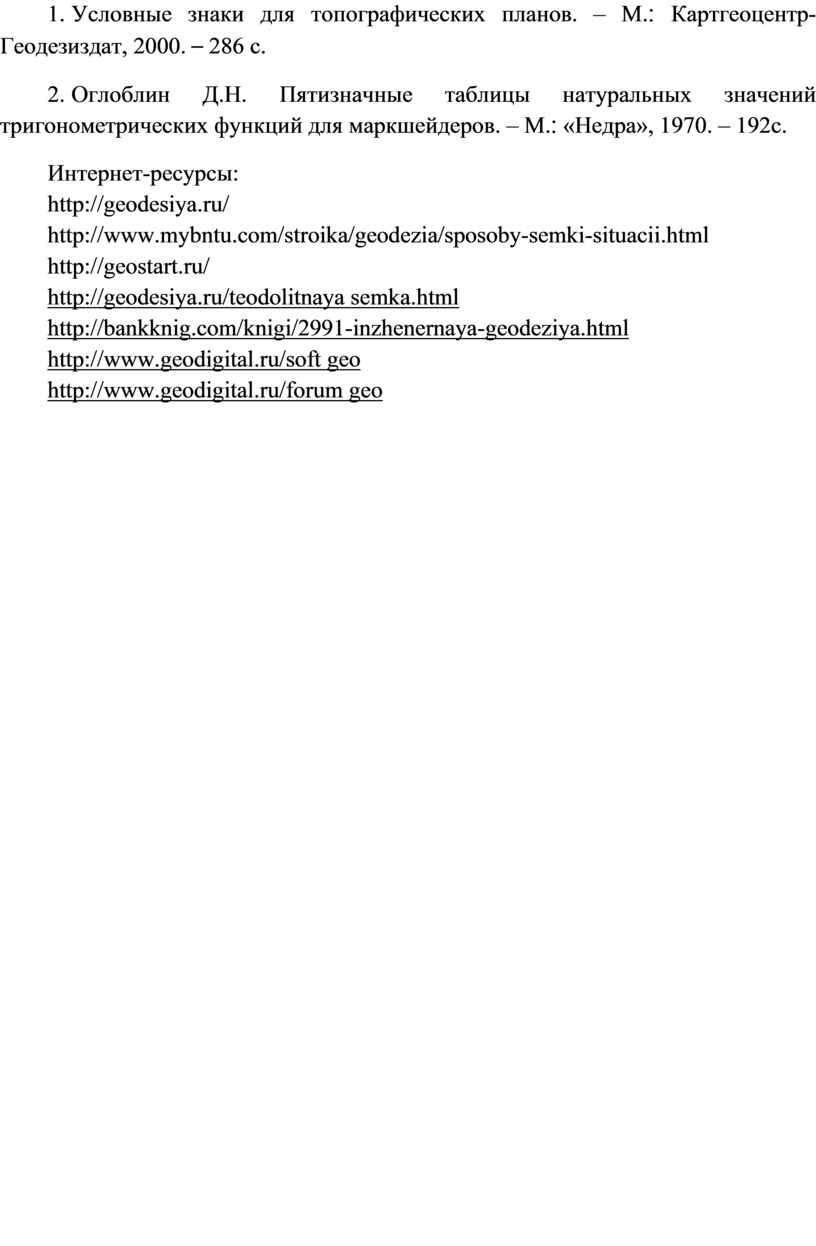

1.   Условные знаки для топографических планов. – М.׃ Картгеоцентр-Геодезиздат, 2000. – 286 с.

2.   Оглоблин Д.Н. Пятизначные таблицы натуральных значений тригонометрических функций для маркшейдеров. – М.׃ «Недра», 1970. – 192с.

Интернет-ресурсы:

http://geodesiya.ru/

http://www.mybntu.com/stroika/geodezia/sposoby-semki-situacii.html

http://geostart.ru/

http://geodesiya.ru/teodolitnaya semka.html

http://bankknig.com/knigi/2991-inzhenernaya-geodeziya.html

http://www.geodigital.ru/soft geo

http://www.geodigital.ru/forum geo

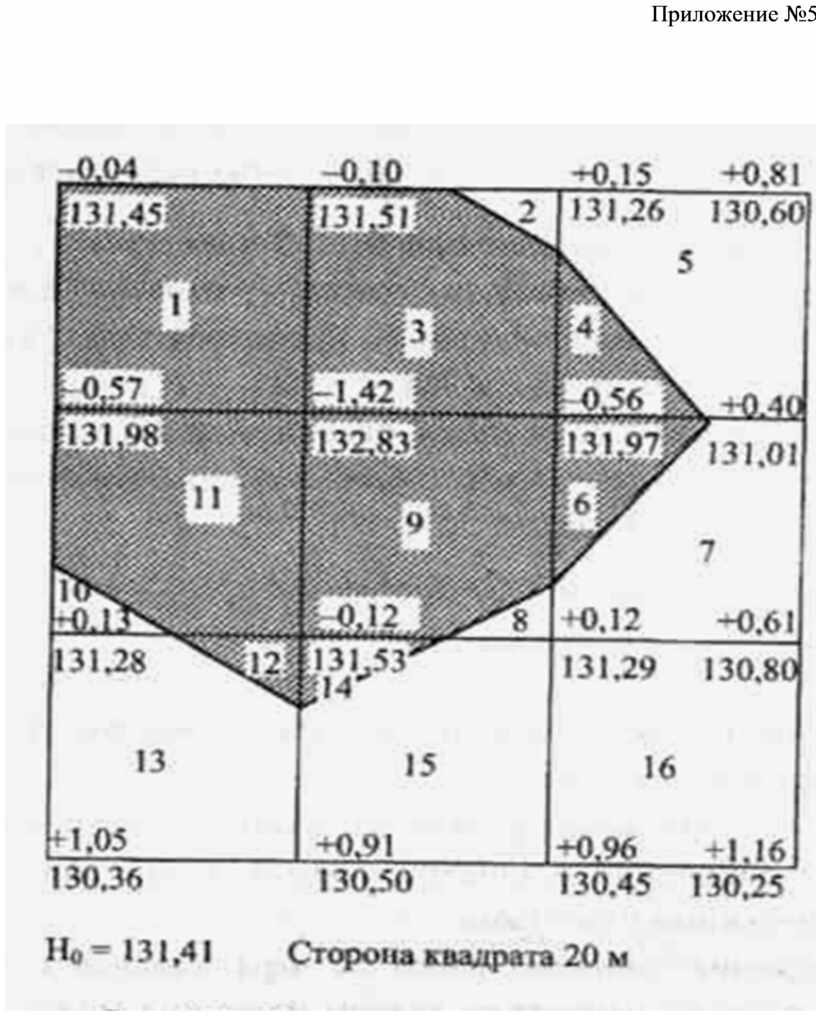

Приложение №5
