Практическая работа по Инженерной геодезии Вычисление объемов земляных работ

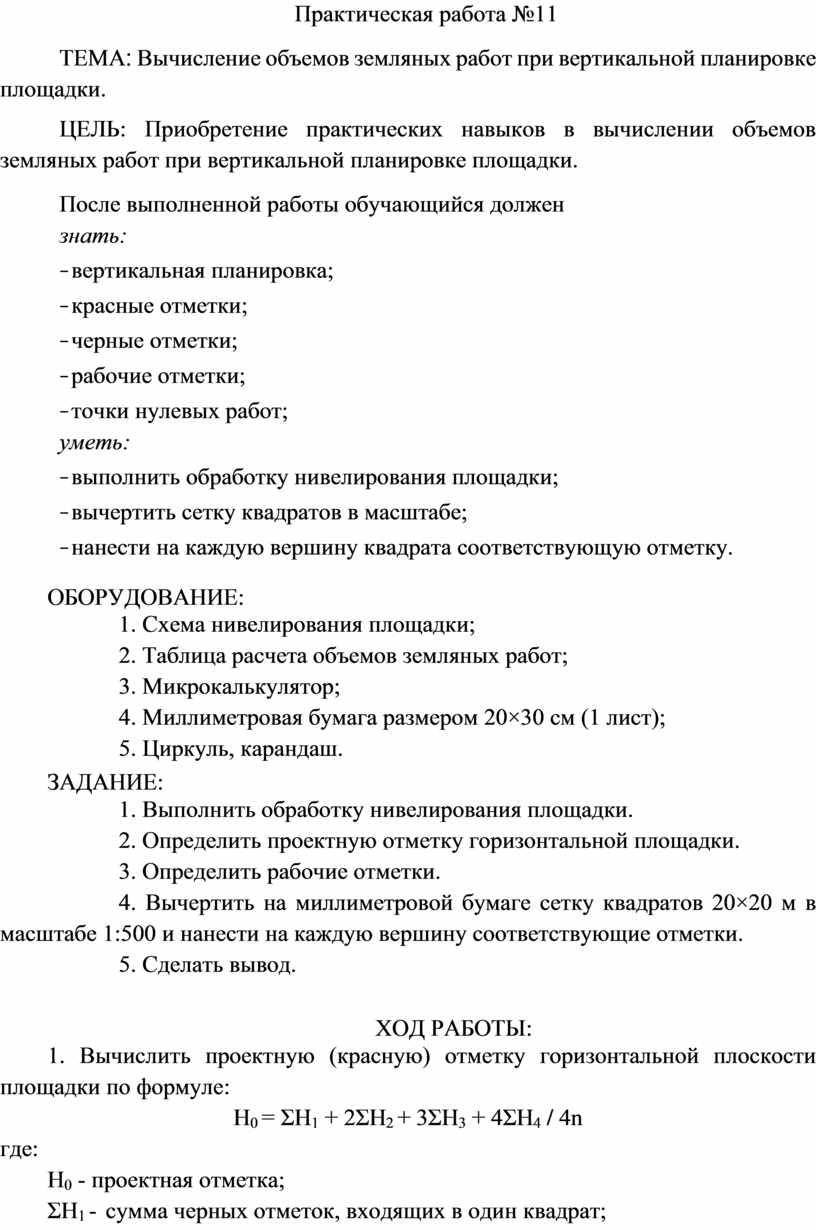

Практическая работа №11

ТЕМА׃ Вычисление объемов земляных работ при вертикальной планировке площадки.

ЦЕЛЬ: Приобретение практических навыков в вычислении объемов земляных работ при вертикальной планировке площадки.

После выполненной работы обучающийся должен

знать:

- вертикальная планировка;

- красные отметки;

- черные отметки;

- рабочие отметки;

- точки нулевых работ;

уметь:

- выполнить обработку нивелирования площадки;

- вычертить сетку квадратов в масштабе;

- нанести на каждую вершину квадрата соответствующую отметку.

ОБОРУДОВАНИЕ:

1. Схема нивелирования площадки;

2. Таблица расчета объемов земляных работ;

3. Микрокалькулятор;

4. Миллиметровая бумага размером 20×30 см (1 лист);

5. Циркуль, карандаш.

ЗАДАНИЕ:

1. Выполнить обработку нивелирования площадки.

2. Определить проектную отметку горизонтальной площадки.

3. Определить рабочие отметки.

4. Вычертить на миллиметровой бумаге сетку квадратов 20×20 м в масштабе 1:500 и нанести на каждую вершину соответствующие отметки.

5. Сделать вывод.

ХОД РАБОТЫ:

1. Вычислить проектную (красную) отметку горизонтальной плоскости площадки по формуле:

Н₀ = ΣН₁ + 2ΣН₂ + 3ΣН₃ + 4ΣН₄ / 4n

где:

Н₀ - проектная отметка;

ΣН₁ -  сумма черных отметок, входящих в один квадрат;

ΣН₂ -  сумма черных отметок, входящих в два квадрата;

ΣН₃ - сумма черных отметок, входящих в три квадрата;

ΣН₄-  сумма черных отметок, входящих в четыре квадрата;

n - число всех квадратов.

Примечание.  В рассматриваемом примере черные отметки «Н₃»  отсутствуют.

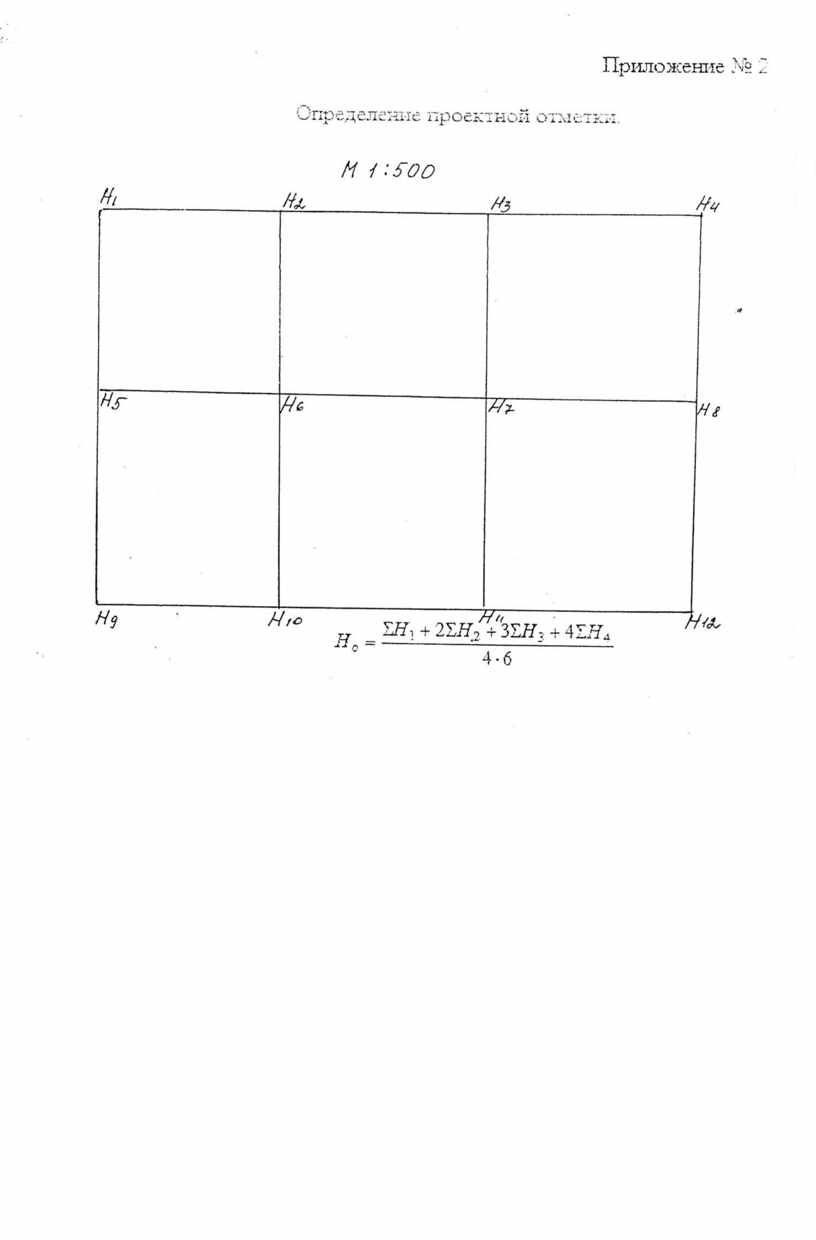

При вычислении проектной (красной) отметки руководствоваться приложениями №2  и  № 3.

                           ΣН₁ = (150,76 + 150,63 + 149,20 + 148,77) = 599,36;

2ΣН₂ = 2 (150,84 + 150,56 + 149,83 - 149,05 + 149,36 + 150,00) = 2 × 899.63 = 799,26;

4ΣН₄ = 4 (150,32 + 149,96) = 4 × 300,28 = 1201,12;

Н₀ = 599,36 + 1799,26 + 1201,12 / 4 × 6 = 3599,74 / 24 = 149,99

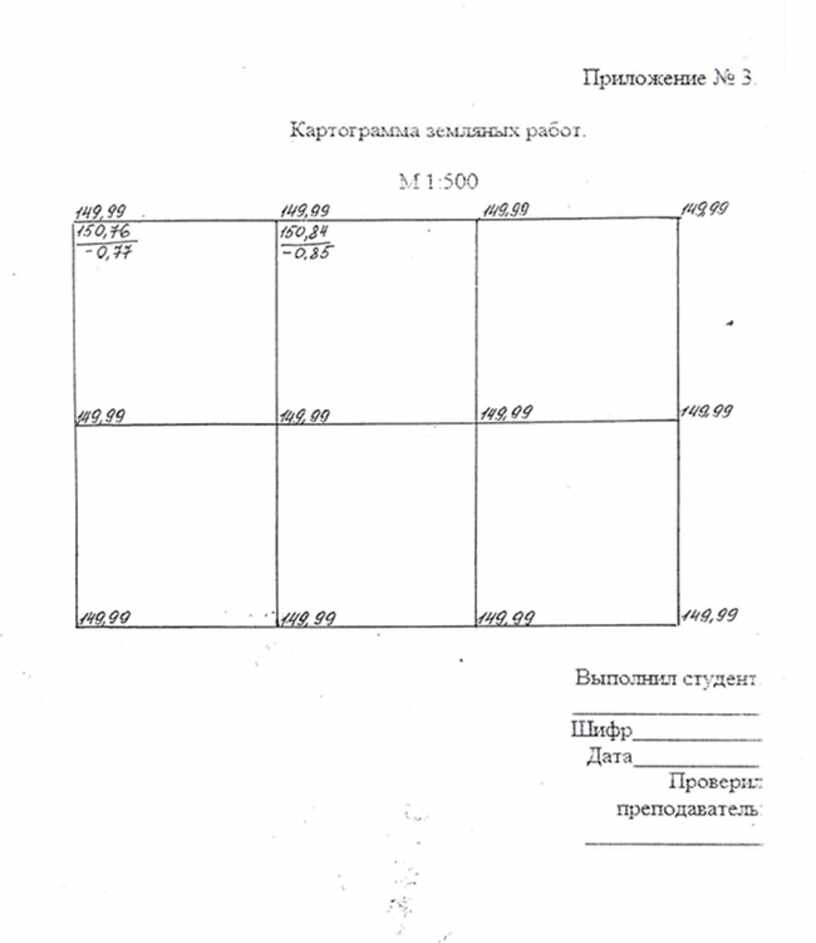

Проектную (красную) отметку Н₀ перенести на картограмму земляных работ (см. приложение 3).

2. Вычислить рабочие отметки на вершинах квадратов по формуле

                                                                h = Н₀ – Н_чер,

где:

h - рабочие отметки;

Н₀ -  проектная (красная) отметка;

Н_чер - черная отметка;

                                                                h = Н₀ – Н₁

                                                                h = Н₀ – Н₂,

если рабочая отметка будет иметь знак (+), то это будет насыпь, если знак (-), то это - выемка.

3. Вычертить на миллиметровой бумаге сетку квадратов 20×20 м в масштабе 1:500.

4. На каждую вершину квадрата вынести соответственно: проект­ную (красную), черную и рабочие отметки (см. приложение № 3).

Примечание: черные отметки на картограмме обозначить черным цветом. проектные и рабочие - красным.

ВЫВОД׃

Контрольные вопросы и задачи:

1. Укажите основные задачи вертикальной планировки строительной площадки.

2. Опишите, как запроектировать горизонтальную площадку с соблюдением баланса земляных работ.

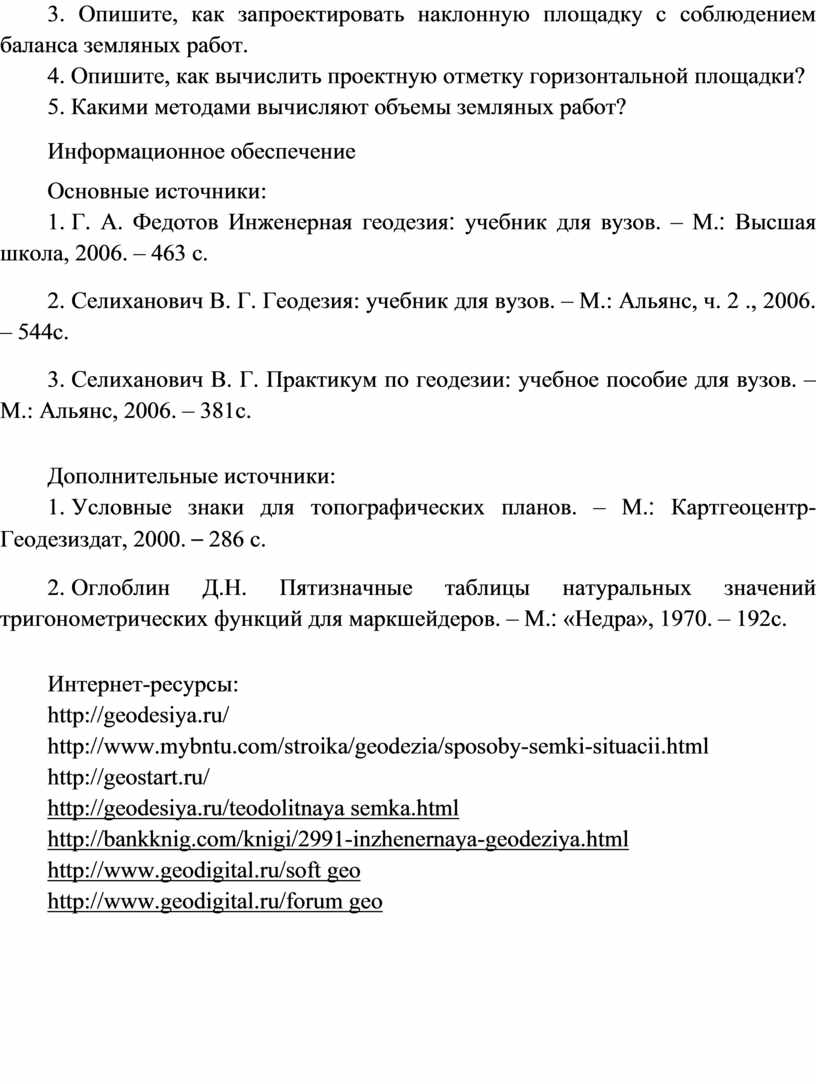

3. Опишите, как запроектировать наклонную площадку с соблюдением баланса земляных работ.

4. Опишите, как вычислить проектную отметку горизонтальной площадки?

5. Какими методами вычисляют объемы земляных работ?

Информационное обеспечение

Основные источники:

1.   Г. А. Федотов Инженерная геодезия׃ учебник для вузов. – М.׃ Высшая школа, 2006. – 463 с.

2.   Селиханович В. Г. Геодезия: учебник для вузов. – М.: Альянс, ч. 2 ., 2006. – 544с.

3.   Селиханович В. Г. Практикум по геодезии: учебное пособие для вузов. – М.: Альянс, 2006. – 381с.

Дополнительные источники:

1.   Условные знаки для топографических планов. – М.׃ Картгеоцентр-Геодезиздат, 2000. – 286 с.

2.   Оглоблин Д.Н. Пятизначные таблицы натуральных значений тригонометрических функций для маркшейдеров. – М.׃ «Недра», 1970. – 192с.

Интернет-ресурсы:

http://geodesiya.ru/

http://www.mybntu.com/stroika/geodezia/sposoby-semki-situacii.html

http://geostart.ru/

http://geodesiya.ru/teodolitnaya semka.html

http://bankknig.com/knigi/2991-inzhenernaya-geodeziya.html

http://www.geodigital.ru/soft geo

http://www.geodigital.ru/forum geo
