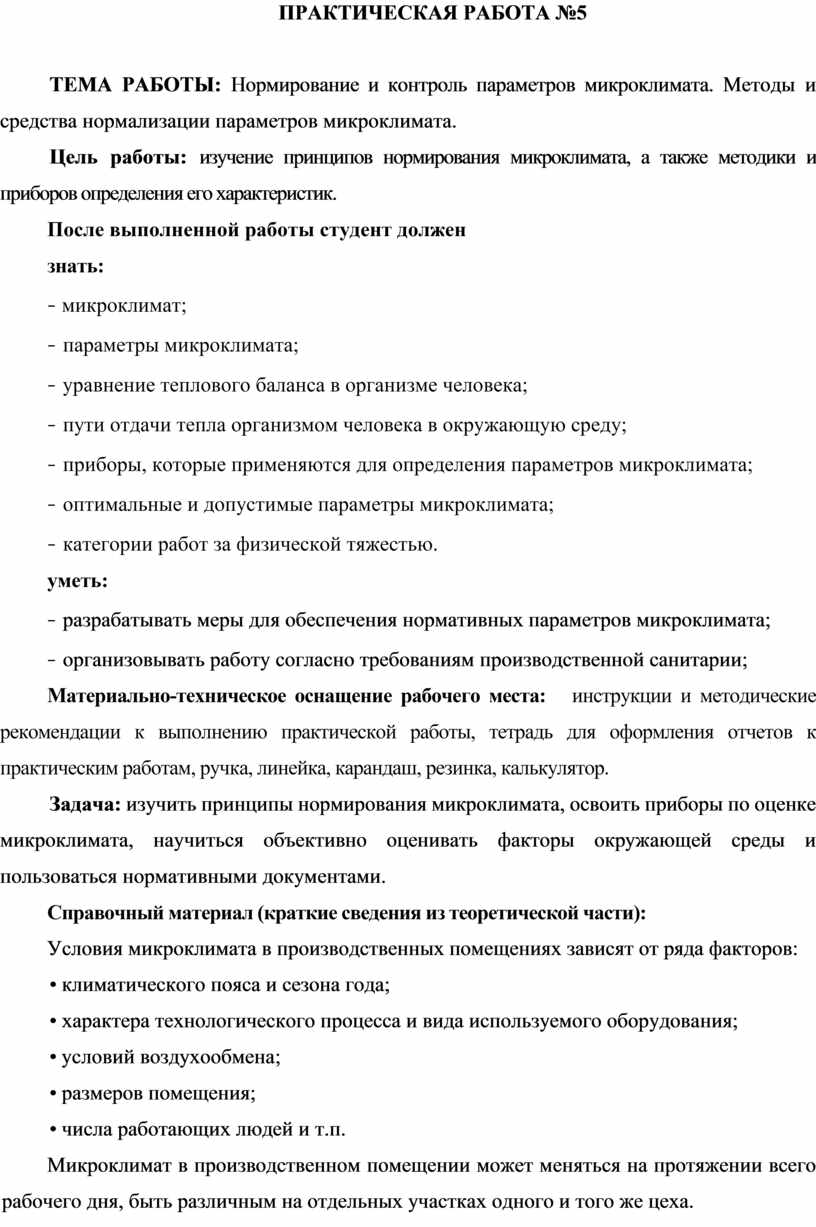

ПРАКТИЧЕСКАЯ РАБОТА №5

ТЕМА РАБОТЫ: Нормирование и контроль параметров микроклимата. Методы и средства нормализации параметров микроклимата.

Цель работы: изучение принципов нормирования микроклимата, а также методики и приборов определения его характеристик.

После выполненной работы студент должен

знать:

-  микроклимат;

-  параметры микроклимата;

-  уравнение теплового баланса в организме человека;

-  пути отдачи тепла организмом человека в окружающую среду;

-  приборы, которые применяются для определения параметров микроклимата;

-  оптимальные и допустимые параметры микроклимата;

-  категории работ за физической тяжестью.

уметь:

-  разрабатывать меры для обеспечения нормативных параметров микроклимата;

-  организовывать работу согласно требованиям производственной санитарии;

Материально-техническое оснащение рабочего места:   инструкции и методические рекомендации к выполнению практической работы, тетрадь для оформления отчетов к практическим работам, ручка, линейка, карандаш, резинка, калькулятор.

Задача: изучить принципы нормирования микроклимата, освоить приборы по оценке микроклимата, научиться объективно оценивать факторы окружающей среды и пользоваться нормативными документами.

Справочный материал (краткие сведения из теоретической части):

Условия микроклимата в производственных помещениях зависят от ряда факторов:

•  климатического пояса и сезона года;

•  характера технологического процесса и вида используемого оборудования;

•  условий воздухообмена;

•  размеров помещения;

•  числа работающих людей и т.п.

Микроклимат в производственном помещении может меняться на протяжении всего рабочего дня, быть различным на отдельных участках одного и того же цеха.

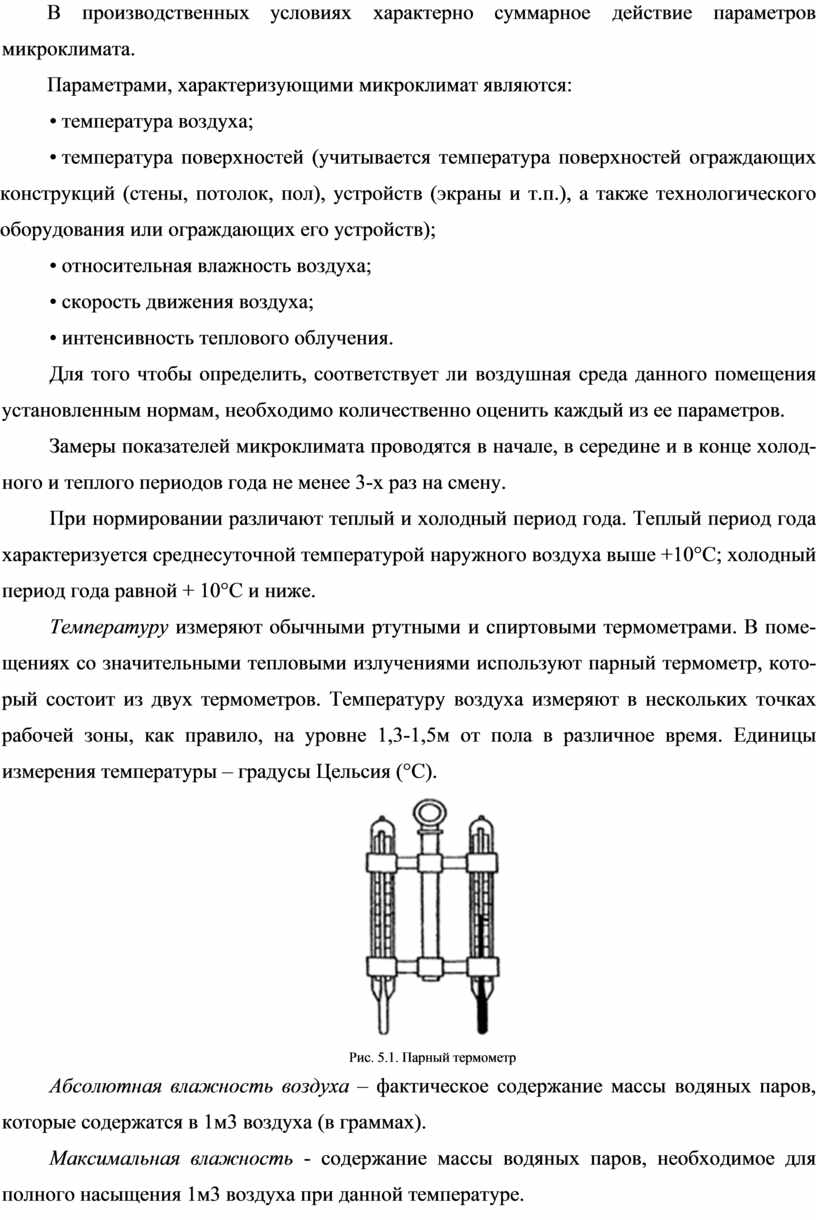

В производственных условиях характерно суммарное действие параметров микроклимата.

Параметрами, характеризующими микроклимат являются:

•  температура воздуха;

•  температура поверхностей (учитывается температура поверхностей ограждающих конструкций (стены, потолок, пол), устройств (экраны и т.п.), а также технологического оборудования или ограждающих его устройств);

•  относительная влажность воздуха;

•  скорость движения воздуха;

•  интенсивность теплового облучения.

Для того чтобы определить, соответствует ли воздушная среда данного помещения установленным нормам, необходимо количественно оценить каждый из ее параметров.

Замеры показателей микроклимата проводятся в начале, в середине и в конце холод-ного и теплого периодов года не менее 3-х раз на смену.

При нормировании различают теплый и холодный период года. Теплый период года характеризуется среднесуточной температурой наружного воздуха выше +10°С; холодный период года равной + 10°С и ниже.

Температуру измеряют обычными ртутными и спиртовыми термометрами. В поме-щениях со значительными тепловыми излучениями используют парный термометр, кото-рый состоит из двух термометров. Температуру воздуха измеряют в нескольких точках рабочей зоны, как правило, на уровне 1,3-1,5м от пола в различное время. Единицы измерения температуры – градусы Цельсия (°С).

Рис. 5.1. Парный термометр

Абсолютная влажность воздуха – фактическое содержание массы водяных паров, которые содержатся в 1м3 воздуха (в граммах).

Максимальная влажность - содержание массы водяных паров, необходимое для полного насыщения 1м3 воздуха при данной температуре.

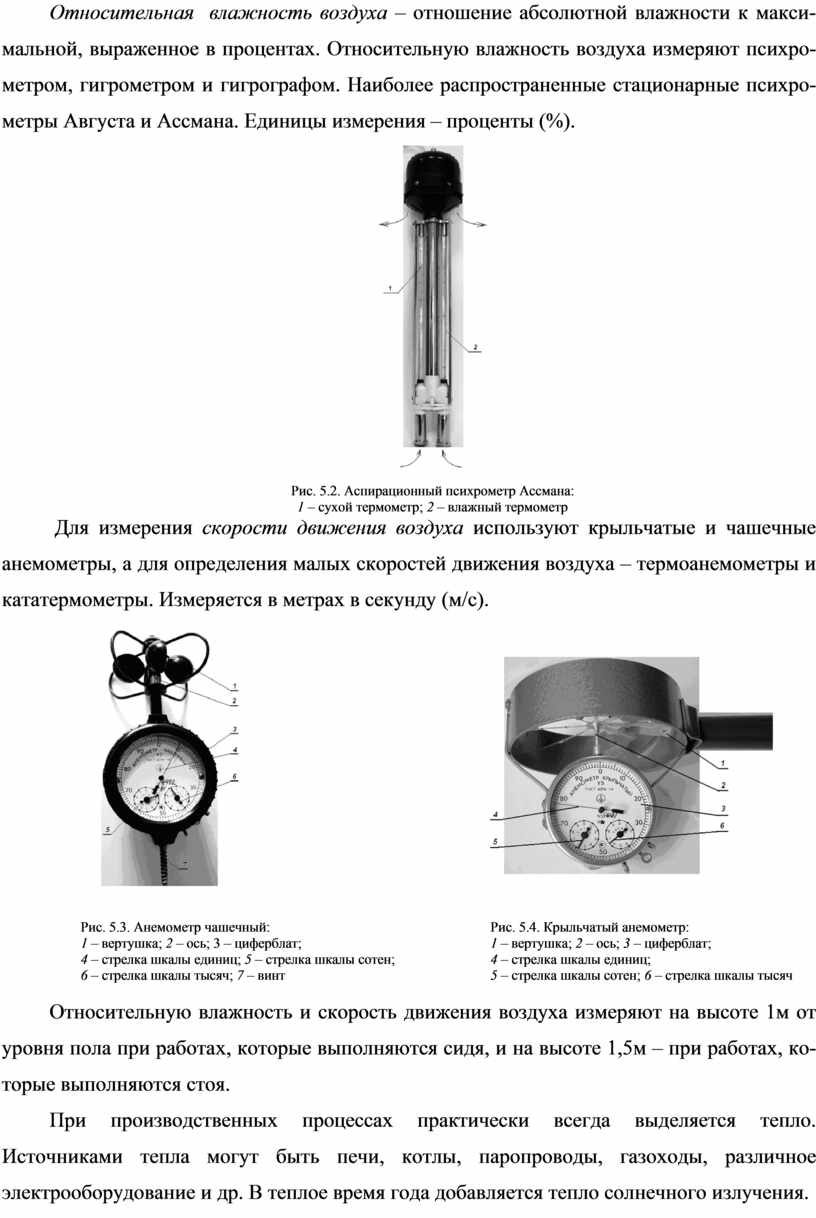

Относительная  влажность воздуха – отношение абсолютной влажности к макси-мальной, выраженное в процентах. Относительную влажность воздуха измеряют психро-метром, гигрометром и гигрографом. Наиболее распространенные стационарные психро-метры Августа и Ассмана. Единицы измерения – проценты (%).

Рис. 5.2. Аспирационный психрометр Ассмана:

1 – сухой термометр; 2 – влажный термометр

 Для измерения скорости движения воздуха используют крыльчатые и чашечные анемометры, а для определения малых скоростей движения воздуха – термоанемометры и кататермометры. Измеряется в метрах в секунду (м/с).

Относительную влажность и скорость движения воздуха измеряют на высоте 1м от уровня пола при работах, которые выполняются сидя, и на высоте 1,5м – при работах, ко-торые выполняются стоя.

При производственных процессах практически всегда выделяется тепло. Источниками тепла могут быть печи, котлы, паропроводы, газоходы, различное электрооборудование и др. В теплое время года добавляется тепло солнечного излучения.

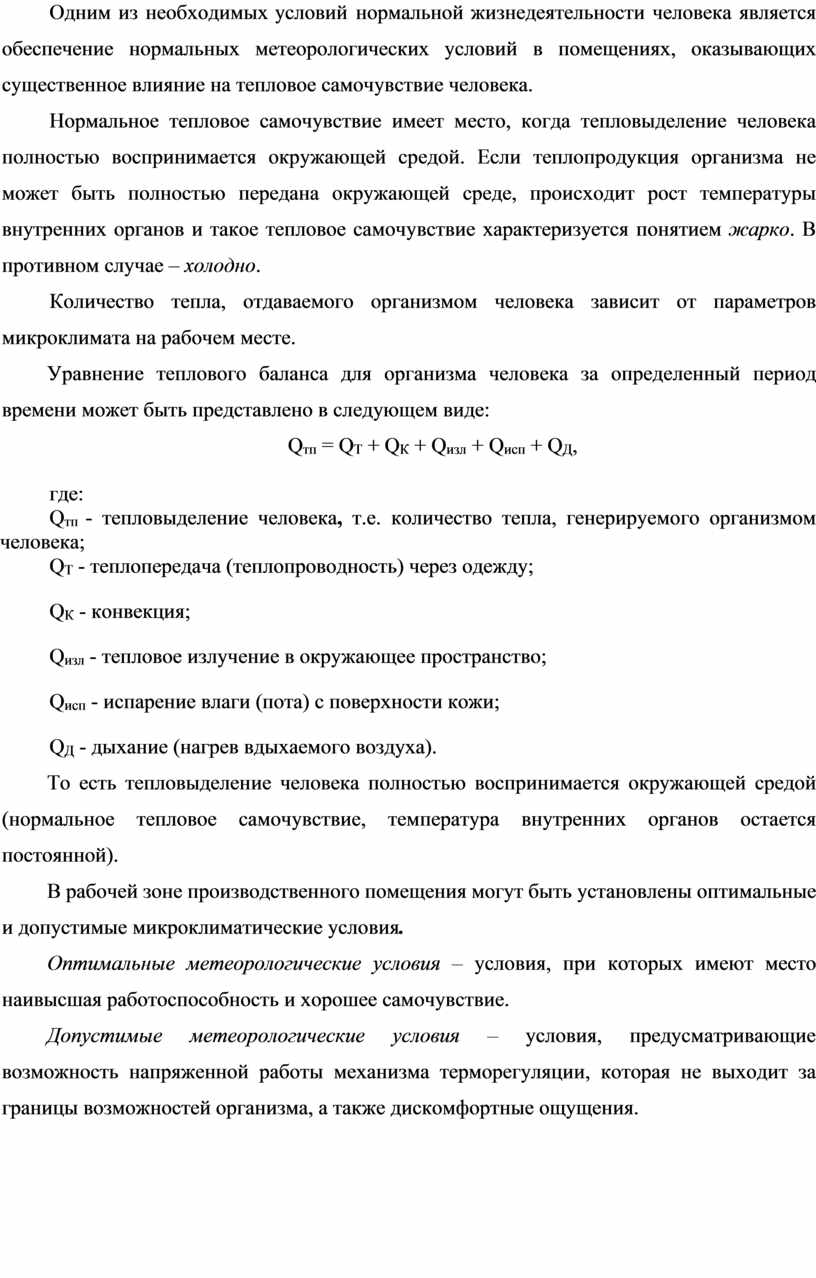

Одним из необходимых условий нормальной жизнедеятельности человека является обеспечение нормальных метеорологических условий в помещениях, оказывающих существенное влияние на тепловое самочувствие человека.

Нормальное тепловое самочувствие имеет место, когда тепловыделение человека полностью воспринимается окружающей средой. Если теплопродукция организма не может быть полностью передана окружающей среде, происходит рост температуры внутренних органов и такое тепловое самочувствие характеризуется понятием жарко. В противном случае – холодно.

Количество тепла, отдаваемого организмом человека зависит от параметров микроклимата на рабочем месте.

Уравнение теплового баланса для организма человека за определенный период времени может быть представлено в следующем виде:

Q_тп = Q_Т + Q_К + Q_изл + Q_исп + Q_Д,

где:

Q_тп - тепловыделение человека, т.е. количество тепла, генерируемого организмом человека;

Q_Т - теплопередача (теплопроводность) через одежду;

Q_К - конвекция;

Q_изл - тепловое излучение в окружающее пространство;

Q_исп - испарение влаги (пота) с поверхности кожи;

Q_Д - дыхание (нагрев вдыхаемого воздуха).

То есть тепловыделение человека полностью воспринимается окружающей средой (нормальное тепловое самочувствие, температура внутренних органов остается постоянной).

В рабочей зоне производственного помещения могут быть установлены оптимальные и допустимые микроклиматические условия.

Оптимальные метеорологические условия – условия, при которых имеют место наивысшая работоспособность и хорошее самочувствие.

Допустимые метеорологические условия – условия, предусматривающие возможность напряженной работы механизма терморегуляции, которая не выходит за границы возможностей организма, а также дискомфортные ощущения.

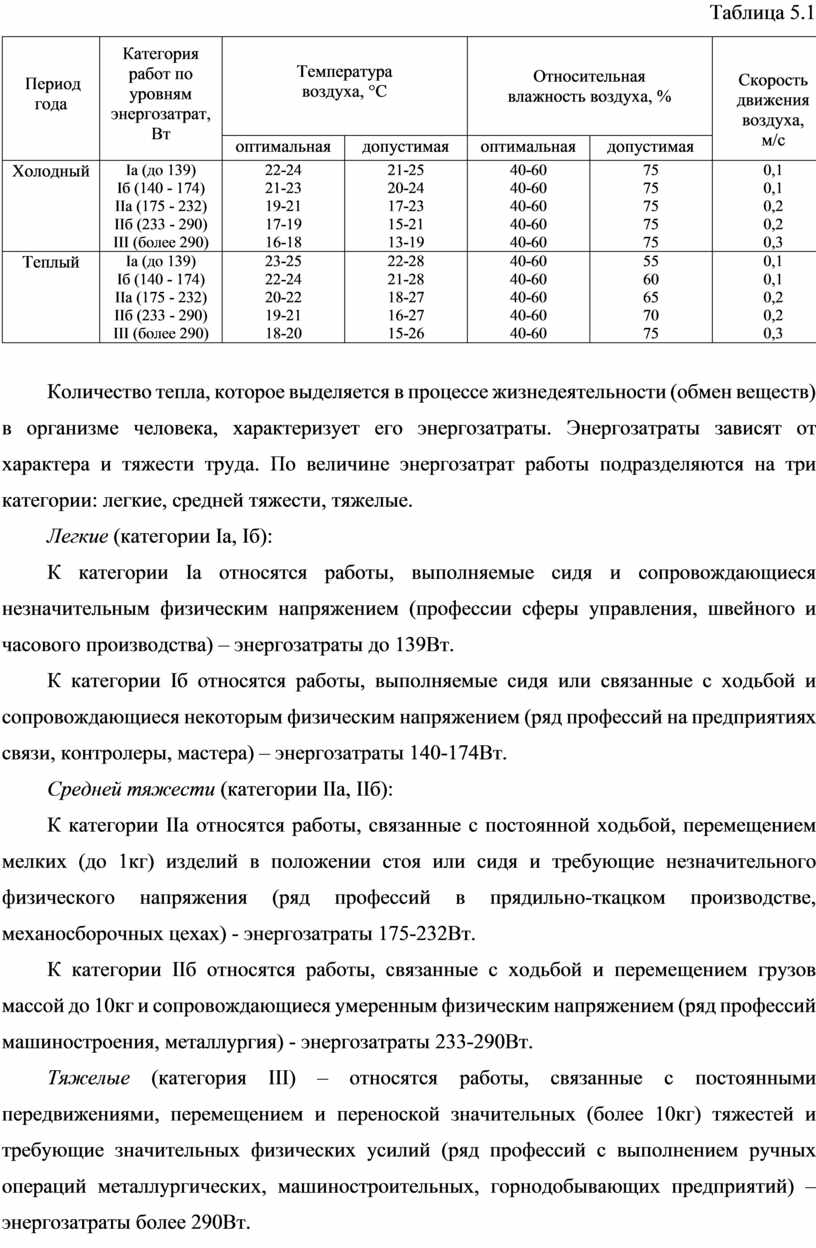

Таблица 5.1

Количество тепла, которое выделяется в процессе жизнедеятельности (обмен веществ) в организме человека, характеризует его энергозатраты. Энергозатраты зависят от характера и тяжести труда. По величине энергозатрат работы подразделяются на три категории: легкие, средней тяжести, тяжелые.

Легкие (категории Iа, Iб):

К категории Iа относятся работы, выполняемые сидя и сопровождающиеся незначительным физическим напряжением (профессии сферы управления, швейного и часового производства) – энергозатраты до 139Вт.

К категории Iб относятся работы, выполняемые сидя или связанные с ходьбой и сопровождающиеся некоторым физическим напряжением (ряд профессий на предприятиях связи, контролеры, мастера) – энергозатраты 140-174Вт.

Средней тяжести (категории IIа, IIб):

К категории IIа относятся работы, связанные с постоянной ходьбой, перемещением мелких (до 1кг) изделий в положении стоя или сидя и требующие незначительного физического напряжения (ряд профессий в прядильно-ткацком производстве, механосборочных цехах) - энергозатраты 175-232Вт.

К категории IIб относятся работы, связанные с ходьбой и перемещением грузов массой до 10кг и сопровождающиеся умеренным физическим напряжением (ряд профессий машиностроения, металлургия) - энергозатраты 233-290Вт.

Тяжелые (категория III) – относятся работы, связанные с постоянными передвижениями, перемещением и переноской значительных (более 10кг) тяжестей и требующие значительных физических усилий (ряд профессий с выполнением ручных операций металлургических, машиностроительных, горнодобывающих предприятий) – энергозатраты более 290Вт.

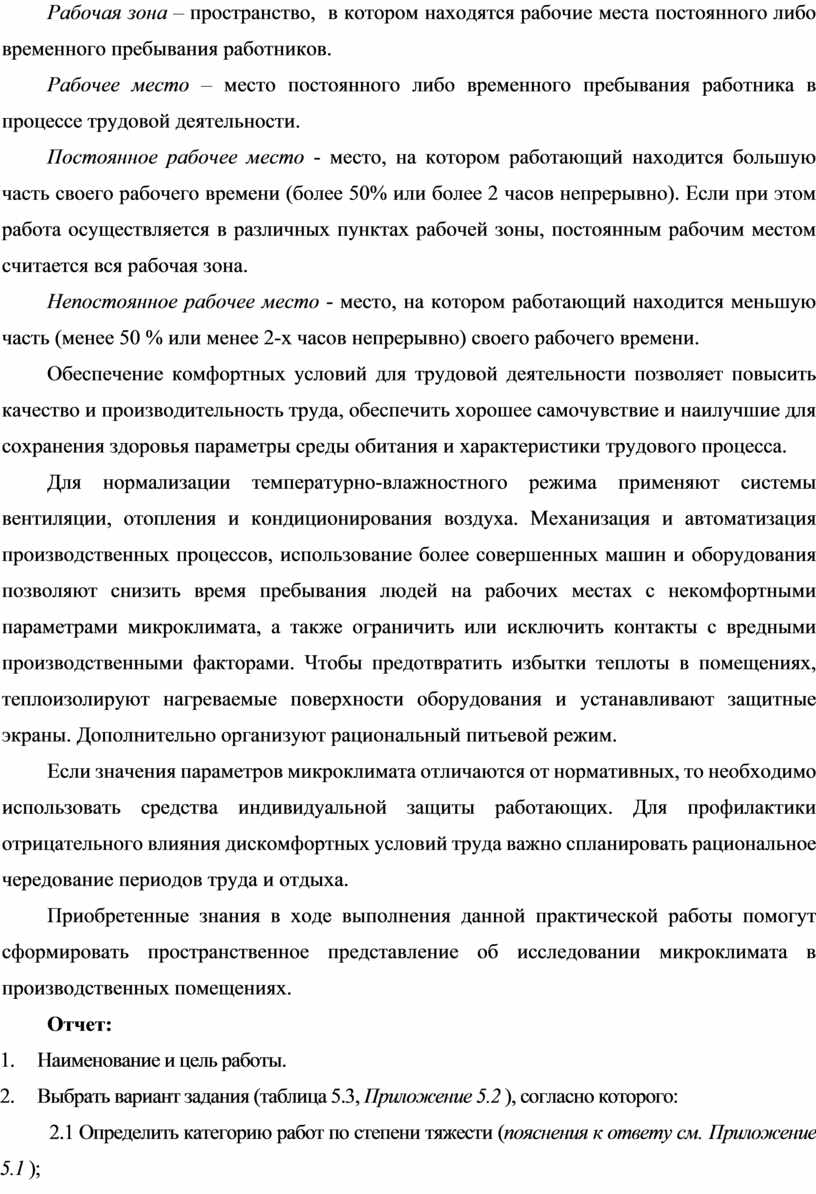

Рабочая зона – пространство,  в котором находятся рабочие места постоянного либо временного пребывания работников.

Рабочее место – место постоянного либо временного пребывания работника в процессе трудовой деятельности.

Постоянное рабочее место - место, на котором работающий находится большую часть своего рабочего времени (более 50% или более 2 часов непрерывно). Если при этом работа осуществляется в различных пунктах рабочей зоны, постоянным рабочим местом считается вся рабочая зона.

Непостоянное рабочее место - место, на котором работающий находится меньшую часть (менее 50 % или менее 2-х часов непрерывно) своего рабочего времени.

Обеспечение комфортных условий для трудовой деятельности позволяет повысить качество и производительность труда, обеспечить хорошее самочувствие и наилучшие для сохранения здоровья параметры среды обитания и характеристики трудового процесса.

Для нормализации температурно-влажностного режима применяют системы вентиляции, отопления и кондиционирования воздуха. Механизация и автоматизация производственных процессов, использование более совершенных машин и оборудования позволяют снизить время пребывания людей на рабочих местах с некомфортными параметрами микроклимата, а также ограничить или исключить контакты с вредными производственными факторами. Чтобы предотвратить избытки теплоты в помещениях, теплоизолируют нагреваемые поверхности оборудования и устанавливают защитные экраны. Дополнительно организуют рациональный питьевой режим.

Если значения параметров микроклимата отличаются от нормативных, то необходимо использовать средства индивидуальной защиты работающих. Для профилактики отрицательного влияния дискомфортных условий труда важно спланировать рациональное чередование периодов труда и отдыха.

Приобретенные знания в ходе выполнения данной практической работы помогут сформировать пространственное представление об исследовании микроклимата в производственных помещениях.

Отчет:

1.                 Наименование и цель работы.

2.                 Выбрать вариант задания (таблица 5.3, Приложение 5.2 ), согласно которого:

2.1 Определить категорию работ по степени тяжести (пояснения к ответу см. Приложение 5.1 );

2.2 Оценить, является ли рабочее место постоянным (непостоянным) (пояснения к ответу см. Приложение 5.1 );

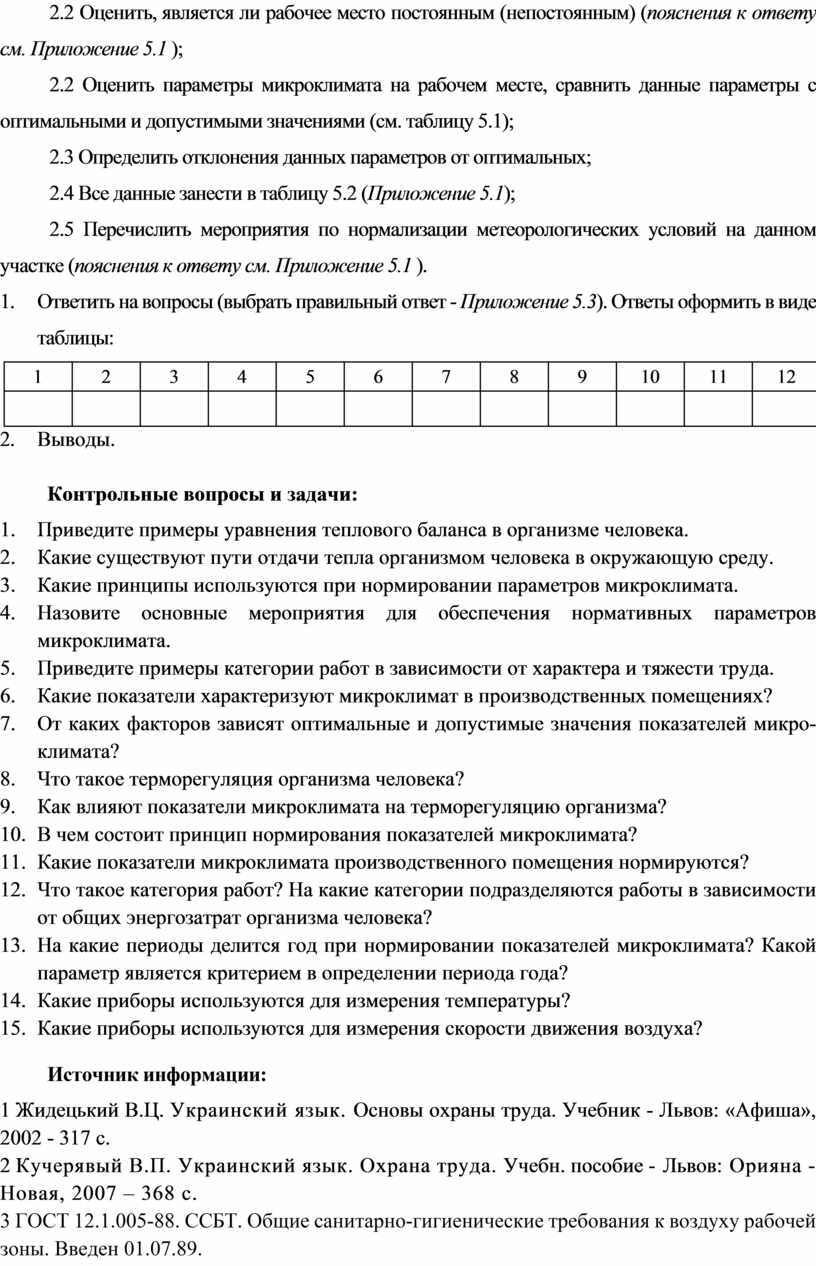

2.2 Оценить параметры микроклимата на рабочем месте, сравнить данные параметры с оптимальными и допустимыми значениями (см. таблицу 5.1);

2.3 Определить отклонения данных параметров от оптимальных;

2.4 Все данные занести в таблицу 5.2 (Приложение 5.1);

2.5 Перечислить мероприятия по нормализации метеорологических условий на данном участке (пояснения к ответу см. Приложение 5.1 ).

3.                 Ответить на вопросы (выбрать правильный ответ - Приложение 5.3). Ответы оформить в виде  таблицы:

4.                 Выводы.

Контрольные вопросы и задачи:

1.        Приведите примеры уравнения теплового баланса в организме человека.

2.        Какие существуют пути отдачи тепла организмом человека в окружающую среду.

3.        Какие принципы используются при нормировании параметров микроклимата.

4.        Назовите основные мероприятия для обеспечения нормативных параметров микроклимата.

5.        Приведите примеры категории работ в зависимости от характера и тяжести труда.

6.        Какие показатели характеризуют микроклимат в производственных помещениях?

7.        От каких факторов зависят оптимальные и допустимые значения показателей микро-климата?

8.        Что такое терморегуляция организма человека?

9.        Как влияют показатели микроклимата на терморегуляцию организма?

10.    В чем состоит принцип нормирования показателей микроклимата?

11.    Какие показатели микроклимата производственного помещения нормируются?

12.    Что такое категория работ? На какие категории подразделяются работы в зависимости от общих энергозатрат организма человека?

13.    На какие периоды делится год при нормировании показателей микроклимата? Какой параметр является критерием в определении периода года?

14.    Какие приборы используются для измерения температуры?

15.    Какие приборы используются для измерения скорости движения воздуха?

Источник информации:

1 Жидецький В.Ц. Украинский язык. Основы охраны труда. Учебник - Львов: «Афиша», 2002 - 317 с.

2 Кучерявый В.П. Украинский язык. Охрана труда. Учебн. пособие - Львов: Орияна - Новая, 2007 – 368 с.

3 ГОСТ 12.1.005-88. ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей зоны. Введен 01.07.89.

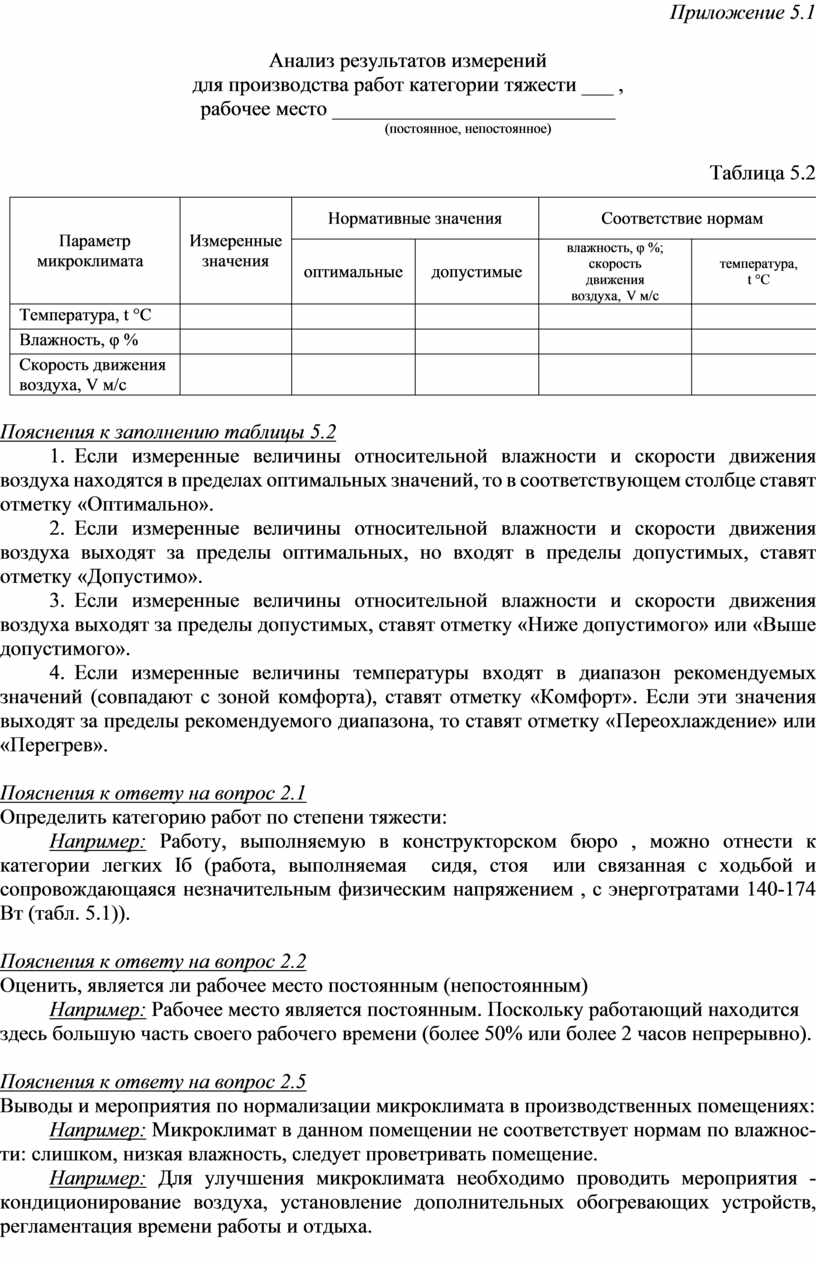

Приложение 5.1

Анализ результатов измерений

для производства работ категории тяжести ___ ,

рабочее место ___________________________

                       (постоянное, непостоянное)

Таблица 5.2

Пояснения к заполнению таблицы 5.2

1.    Если измеренные величины относительной влажности и скорости движения воздуха находятся в пределах оптимальных значений, то в соответствующем столбце ставят отметку «Оптимально».

2.    Если измеренные величины относительной влажности и скорости движения воздуха выходят за пределы оптимальных, но входят в пределы допустимых, ставят отметку «Допустимо».

3.    Если измеренные величины относительной влажности и скорости движения воздуха выходят за пределы допустимых, ставят отметку «Ниже допустимого» или «Выше допустимого».

4.    Если измеренные величины температуры входят в диапазон рекомендуемых значений (совпадают с зоной комфорта), ставят отметку «Комфорт». Если эти значения выходят за пределы рекомендуемого диапазона, то ставят отметку «Переохлаждение» или «Перегрев».

Пояснения к ответу на вопрос 2.1

Определить категорию работ по степени тяжести:

Например: Работу, выполняемую в конструкторском бюро , можно отнести к категории легких Iб (работа, выполняемая  сидя, стоя  или связанная с ходьбой и сопровождающаяся незначительным физическим напряжением , с энерготратами 140-174 Вт (табл. 5.1)).

Пояснения к ответу на вопрос 2.2

Оценить, является ли рабочее место постоянным (непостоянным)

Например: Рабочее место является постоянным. Поскольку работающий находится здесь большую часть своего рабочего времени (более 50% или более 2 часов непрерывно).

Пояснения к ответу на вопрос 2.5

Выводы и мероприятия по нормализации микроклимата в производственных помещениях:

Например: Микроклимат в данном помещении не соответствует нормам по влажнос-ти: слишком, низкая влажность, следует проветривать помещение.

Например: Для улучшения микроклимата необходимо проводить мероприятия - кондиционирование воздуха, установление дополнительных обогревающих устройств, регламентация времени работы и отдыха.

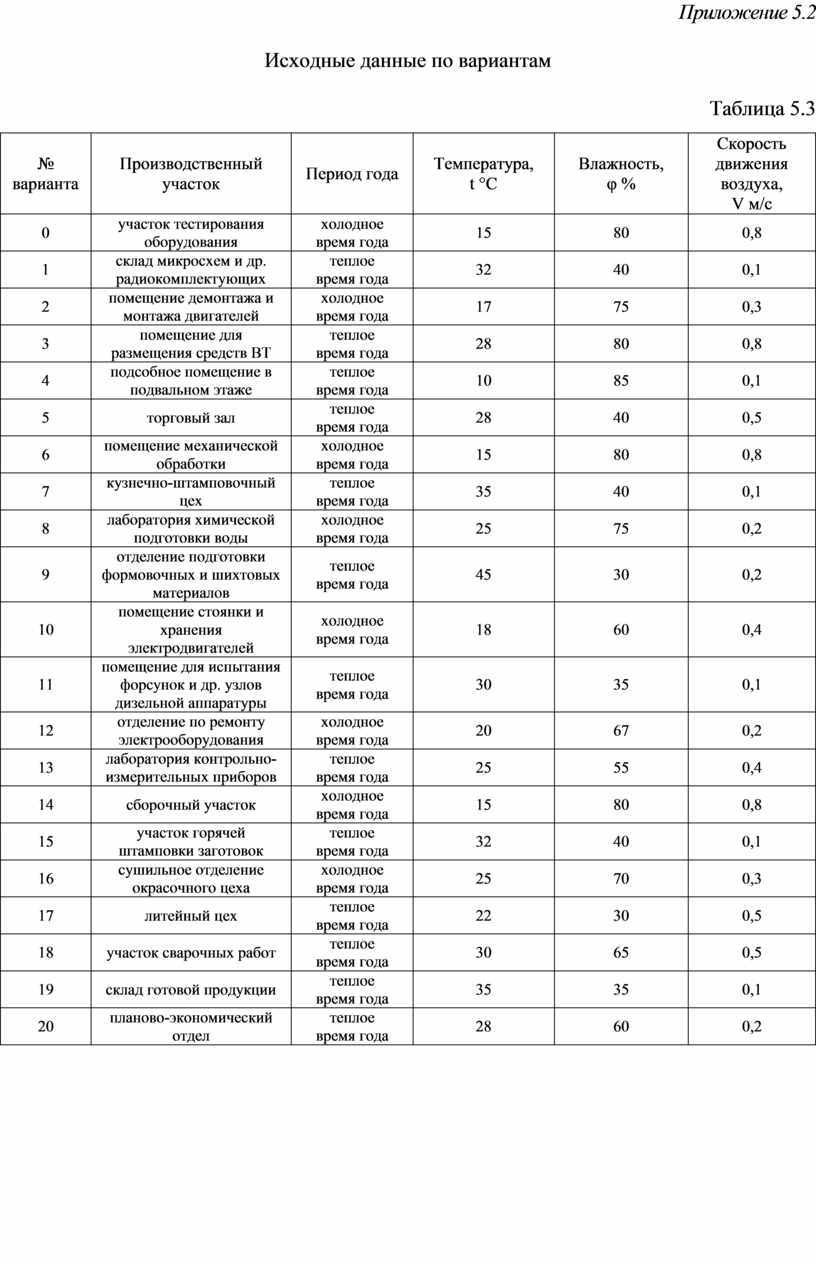

Приложение 5.2

Исходные данные по вариантам

Таблица 5.3

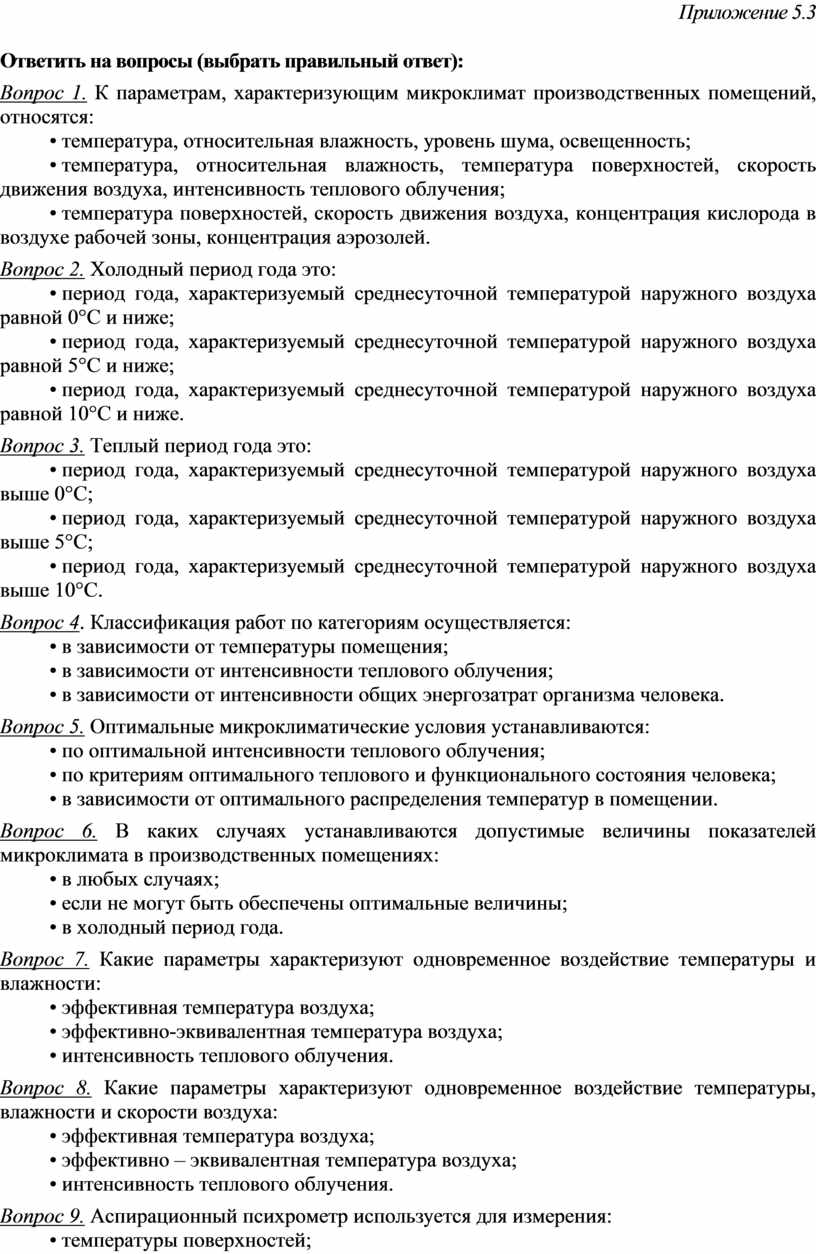

Приложение 5.3

Ответить на вопросы (выбрать правильный ответ):

Вопрос 1. К параметрам, характеризующим микроклимат производственных помещений, относятся:

•  температура, относительная влажность, уровень шума, освещенность;

•  температура, относительная влажность, температура поверхностей, скорость движения воздуха, интенсивность теплового облучения;

•  температура поверхностей, скорость движения воздуха, концентрация кислорода в воздухе рабочей зоны, концентрация аэрозолей.

Вопрос 2. Холодный период года это:

•  период года, характеризуемый среднесуточной температурой наружного воздуха равной 0°С и ниже;

•  период года, характеризуемый среднесуточной температурой наружного воздуха равной 5°С и ниже;

•  период года, характеризуемый среднесуточной температурой наружного воздуха равной 10°С и ниже.

Вопрос 3. Теплый период года это:

•  период года, характеризуемый среднесуточной температурой наружного воздуха выше 0°С;

•  период года, характеризуемый среднесуточной температурой наружного воздуха выше 5°С;

•  период года, характеризуемый среднесуточной температурой наружного воздуха выше 10°С.

Вопрос 4. Классификация работ по категориям осуществляется:

•  в зависимости от температуры помещения;

•  в зависимости от интенсивности теплового облучения;

•  в зависимости от интенсивности общих энергозатрат организма человека.

Вопрос 5. Оптимальные микроклиматические условия устанавливаются:

•  по оптимальной интенсивности теплового облучения;

•  по критериям оптимального теплового и функционального состояния человека;

•  в зависимости от оптимального распределения температур в помещении.

Вопрос 6. В каких случаях устанавливаются допустимые величины показателей микроклимата в производственных помещениях:

•  в любых случаях;

•  если не могут быть обеспечены оптимальные величины;

•  в холодный период года.

Вопрос 7. Какие параметры характеризуют одновременное воздействие температуры и влажности:

•  эффективная температура воздуха;

•  эффективно-эквивалентная температура воздуха;

•  интенсивность теплового облучения.

Вопрос 8. Какие параметры характеризуют одновременное воздействие температуры, влажности и скорости воздуха:

•  эффективная температура воздуха;

•  эффективно – эквивалентная температура воздуха;

•  интенсивность теплового облучения.

Вопрос 9. Аспирационный психрометр используется для измерения:

•  температуры поверхностей;

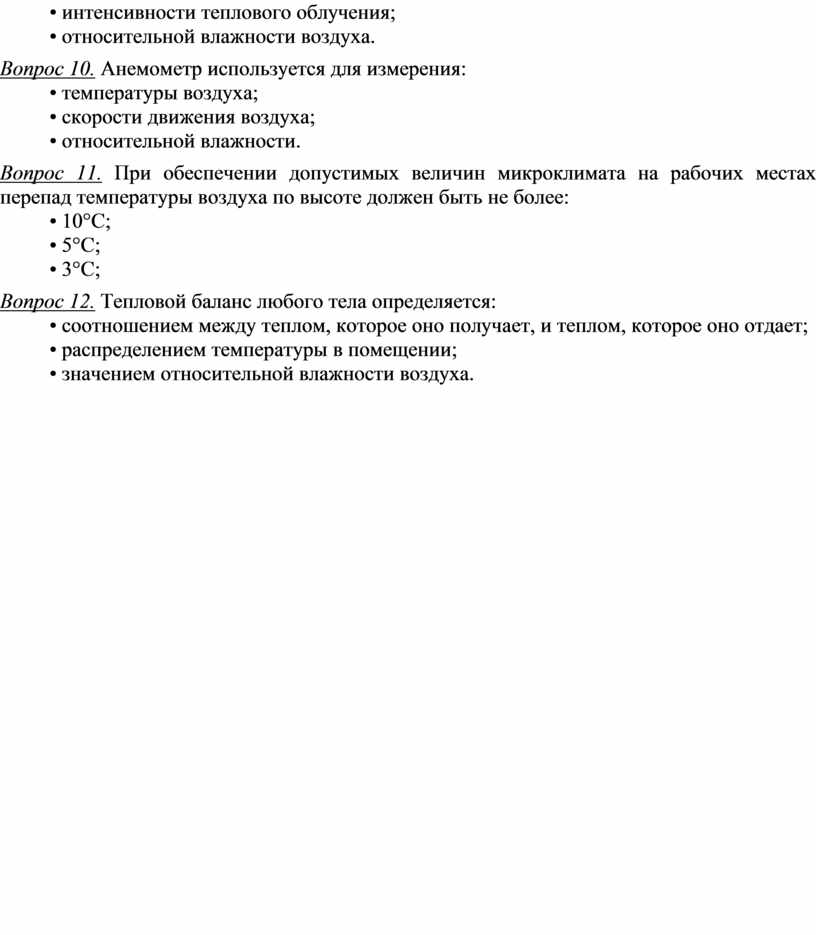

•  интенсивности теплового облучения;

•  относительной влажности воздуха.

Вопрос 10. Анемометр используется для измерения:

•  температуры воздуха;

•  скорости движения воздуха;

•  относительной влажности.

Вопрос 11. При обеспечении допустимых величин микроклимата на рабочих местах перепад температуры воздуха по высоте должен быть не более:

•  10°С;

•  5°С;

•  3°С;

Вопрос 12. Тепловой баланс любого тела определяется:

•  соотношением между теплом, которое оно получает, и теплом, которое оно отдает;

•  распределением температуры в помещении;

•  значением относительной влажности воздуха.
