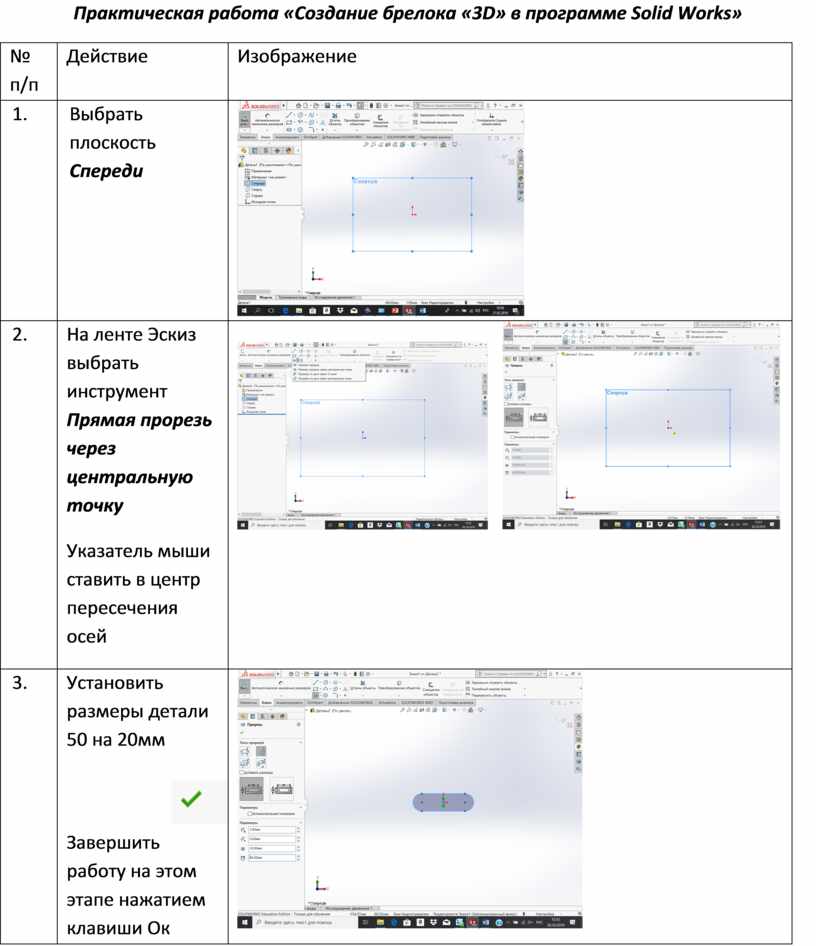

Практическая работа «Создание брелока «3D» в программе Solid Works»

№ п/п

Действие


1.

Выбрать плоскость Спереди

2.

На ленте Эскиз выбрать инструмент  Прямая прорезь через центральную точку

Указатель мыши ставить в центр пересечения осей

3.

Установить размеры детали 50 на 20мм

Завершить работу на этом этапе нажатием клавиши Ок

4.

На ленте Эскиз выбрать инструмент Окружность, указать размер 5мм

Завершить работу на этом этапе нажатием клавиши Ок

5.

На ленте Элементы выбрать инструмент Вытянутая бобышка, установить глубину 3 мм, где Направление 1 указать средняя плоскость, кнопка Включить уклон, выбрать 24градуса

6.

Выбрать плоскость для надписи, нажать на ней мышкой, цвет изменится на синий.

7.

Щелкнуть по плоскости правой кнопкой мыши и выбрать Эскиз

8.

На боковой панели выбрать Эскиз2

9.

На ленте Эскиз выбрать инструмент Осевая линия

10.

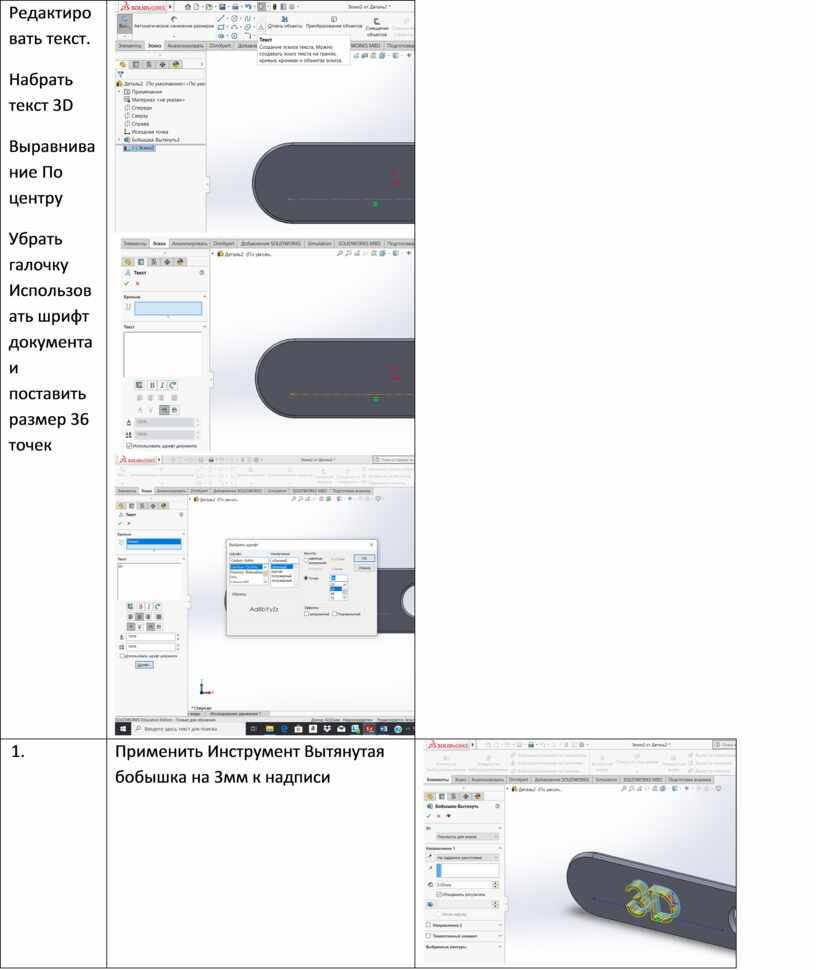

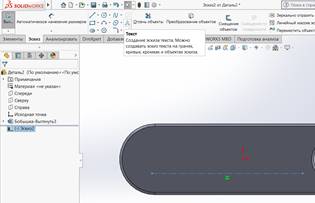

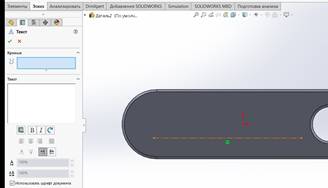

На ленте Эскиз выбрать инструмент Текст, выбираем в качестве Кривой построенную осевую линию. Затем Редактировать текст.

Набрать текст 3D

Выравнивание По центру

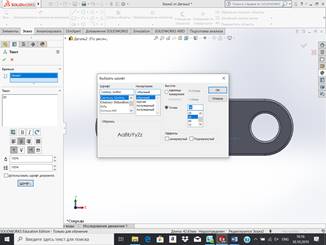

Убрать галочку Использовать шрифт документа и поставить размер 36 точек

11.

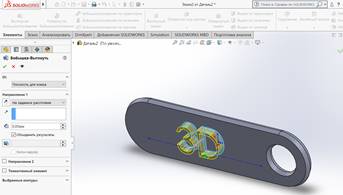

Применить Инструмент Вытянутая бобышка на 3мм к надписи

12.

На боковой панели по команде Материалы правой кнопкой мыши, выбрать Редактировать материал

13.

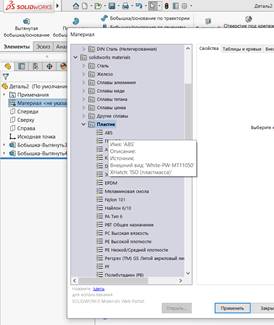

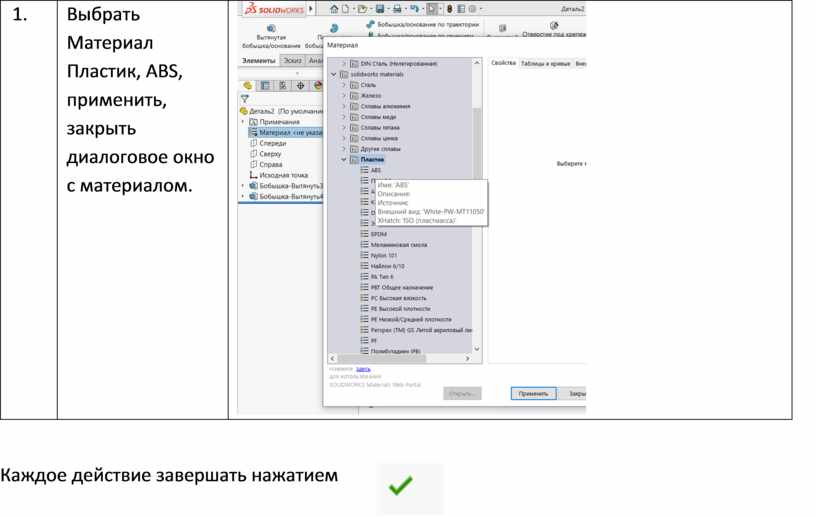

Выбрать Материал Пластик, ABS, применить, закрыть диалоговое окно с материалом.
