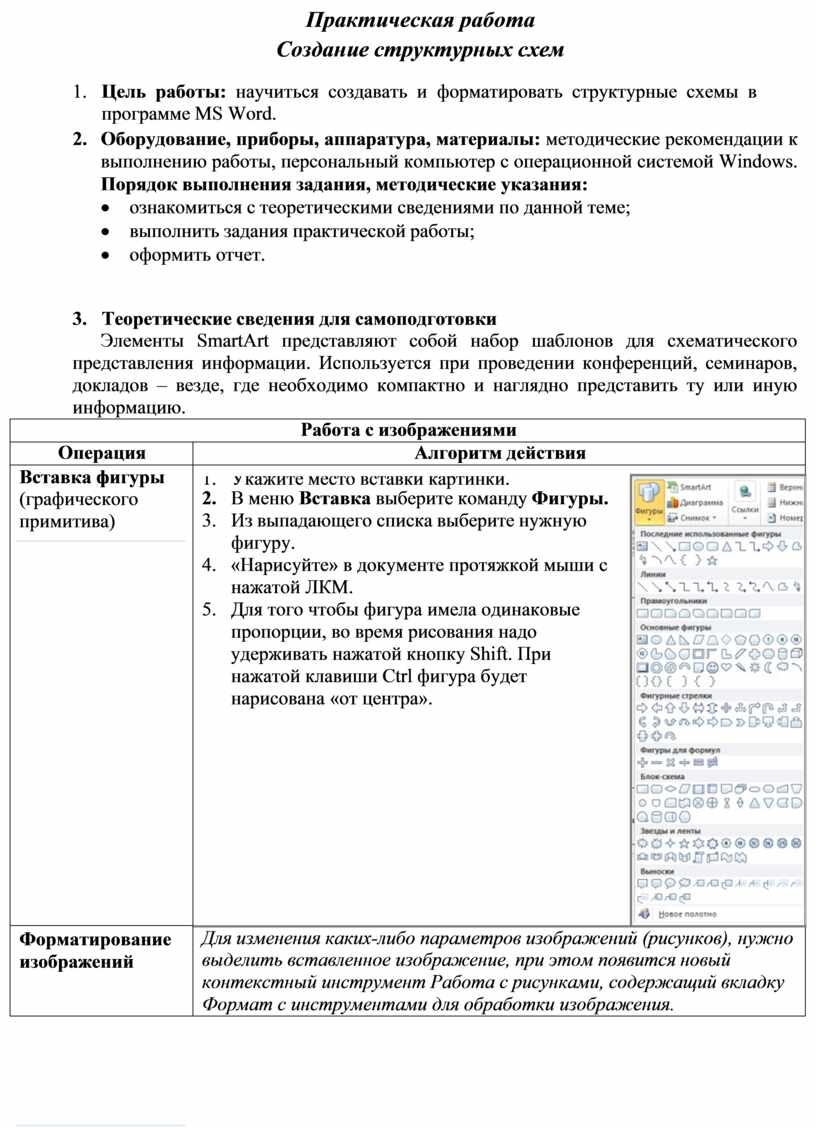

Практическая работа

Создание структурных схем

1.      Цель работы: научиться создавать и форматировать структурные схемы в программе MS Word.

2.      Оборудование, приборы, аппаратура, материалы: методические рекомендации к выполнению работы, персональный компьютер с операционной системой Windows. Порядок выполнения задания, методические указания:

·         ознакомиться с теоретическими сведениями по данной теме;

·         выполнить задания практической работы;

·         оформить отчет.

3.      Теоретические сведения для самоподготовки

Элементы SmartArt представляют собой набор шаблонов для схематического представления информации. Используется при проведении конференций, семинаров, докладов – везде, где необходимо компактно и наглядно представить ту или иную информацию.

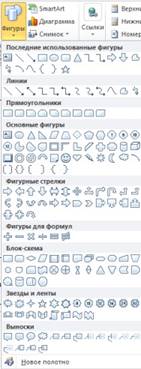

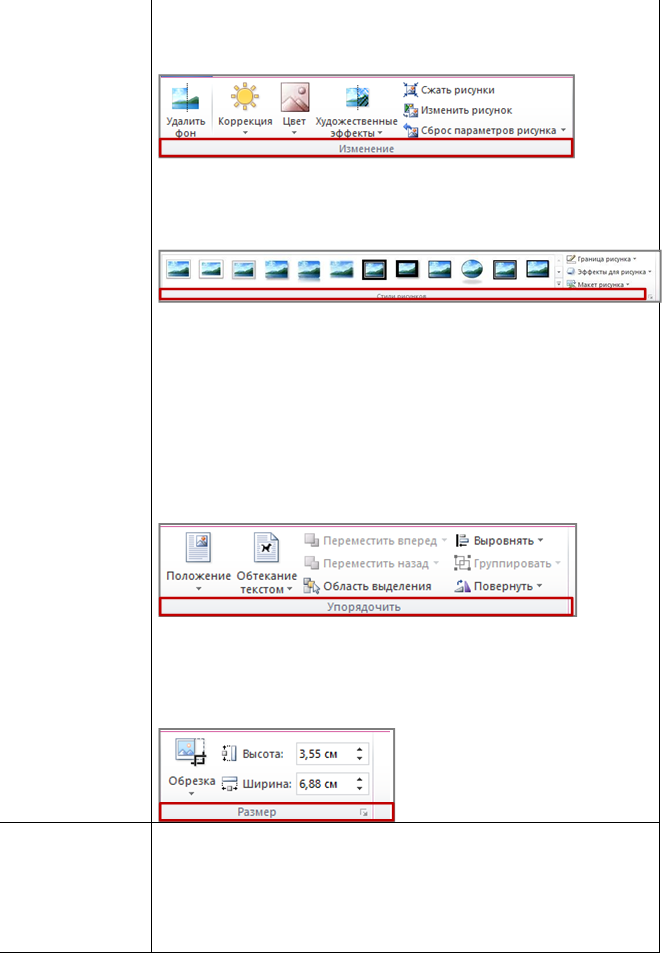

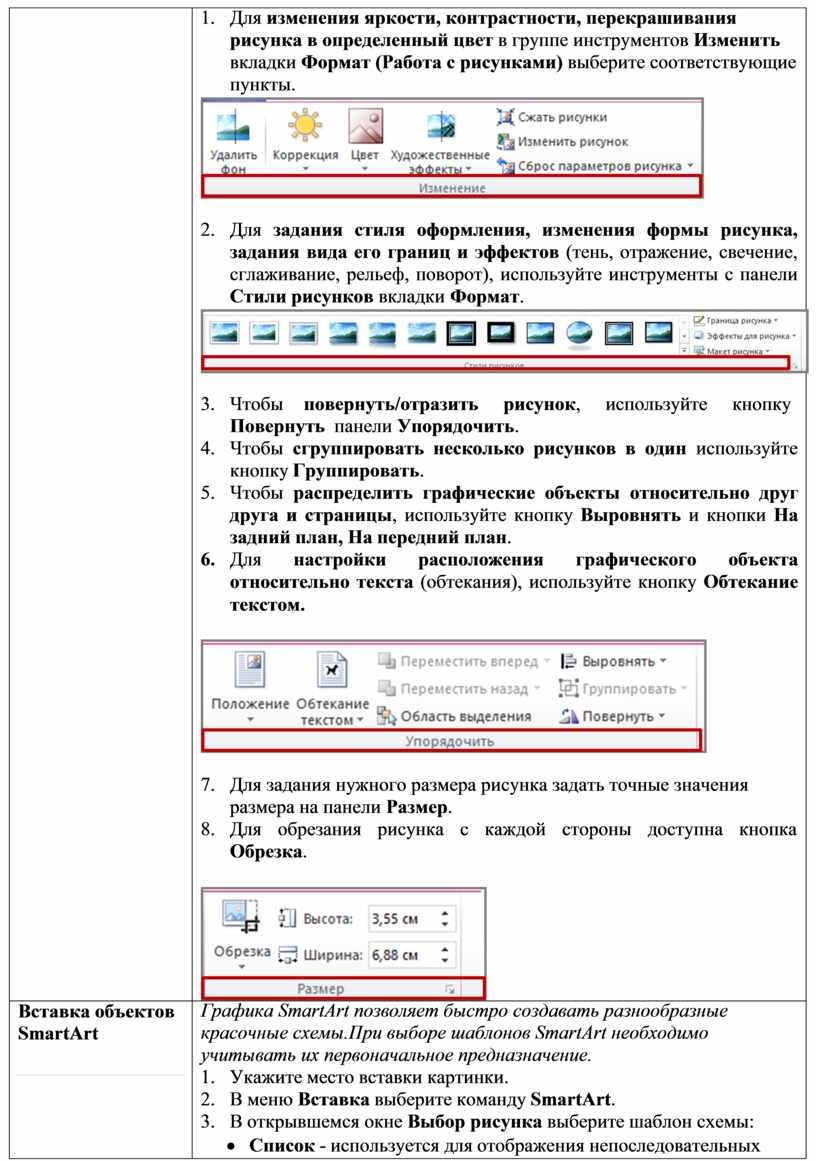

1.      Для изменения яркости, контрастности, перекрашивания рисунка в определенный цвет в группе инструментов Изменить вкладки Формат (Работа с рисунками) выберите соответствующие пункты.

2.      Для задания стиля оформления, изменения формы рисунка, задания вида его границ и эффектов (тень, отражение, свечение, сглаживание, рельеф, поворот), используйте инструменты с панели Стили рисунков вкладки Формат.

3.      Чтобы    повернуть/отразить     рисунок,     используйте     кнопку

Повернуть панели Упорядочить.

4.      Чтобы сгруппировать несколько рисунков в один используйте кнопку Группировать.

5.      Чтобы распределить графические объекты относительно друг друга и страницы, используйте кнопку Выровнять и кнопки На задний план, На передний план.

6.      Для настройки расположения графического объекта относительно текста (обтекания), используйте кнопку Обтекание текстом.

7.      Для задания нужного размера рисунка задать точные значения размера на панели Размер.

8.      Для    обрезания    рисунка   с   каждой   стороны   доступна   кнопка

Обрезка.

Вставка объектов SmartArt

Графика SmartArt позволяет быстро создавать разнообразные красочные схемы.При выборе шаблонов SmartArt необходимо учитывать их первоначальное предназначение.

1.      Укажите место вставки картинки.

2.      В меню Вставка выберите команду SmartArt.

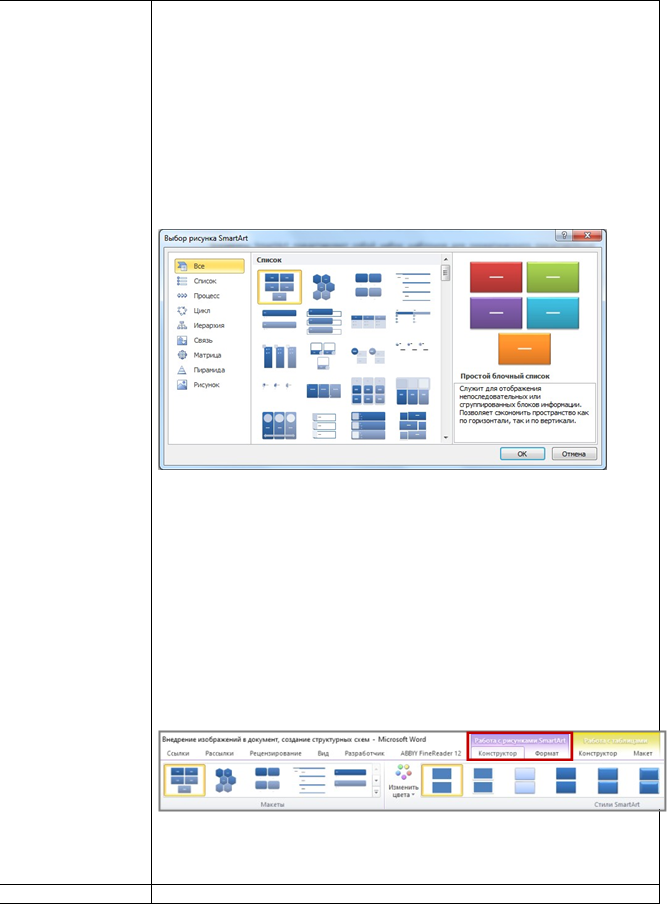

3.      В открывшемся окне Выбор рисунка выберите шаблон схемы:

·      Список - используется для отображения непоследовательных

сведений.

·      Процесс - используется для отображения этапов процесса или временной шкалы.

·      Цикл - используется для отображения непрерывного процесса.

·      Иерархия - используется для создания организационной диаграммы или дерева решений.

·      Связь - используется для иллюстрирования связей.

·      Матрица - используется для отображения связи частей в едином целом.

·      Пирамида - используется для отображения отношений пропорциональности. Компоненты сужаются сверху вниз или снизу вверх. Выбрав шаблон, вы увидите его краткое описание.

4.      После добавления шаблона в документ в окне текстового процессора появится панель инструментов Работа с рисунками SmartArt, содержащий две вкладки: Конструктор и Формат.

5.      Для заполнения текстовых полей шаблона предназначена левая панель SmartArt-объекта.

6.      Для добавления нового элемента в объект SmartArt надо просто нажать клавишу ввода.

Примечания:

·         Чтобы вставить фигуру после выделенной, выберите команду Добавить фигуру после.

·         Чтобы вставить фигуру перед выделенной, выберите команду Добавить фигуру перед.

7.      Кнопки Повысить уровень и Понизить уровень предназначены для изменения уровня выделенных элементов.

8.      Чтобы изменить размер всего Графический элемент SmartArt, щелкните границу Графический элемент SmartArt, а затем перетащите маркеры изменения размера в нужное место, пока не Графический элемент SmartArt не станет нужного размера.

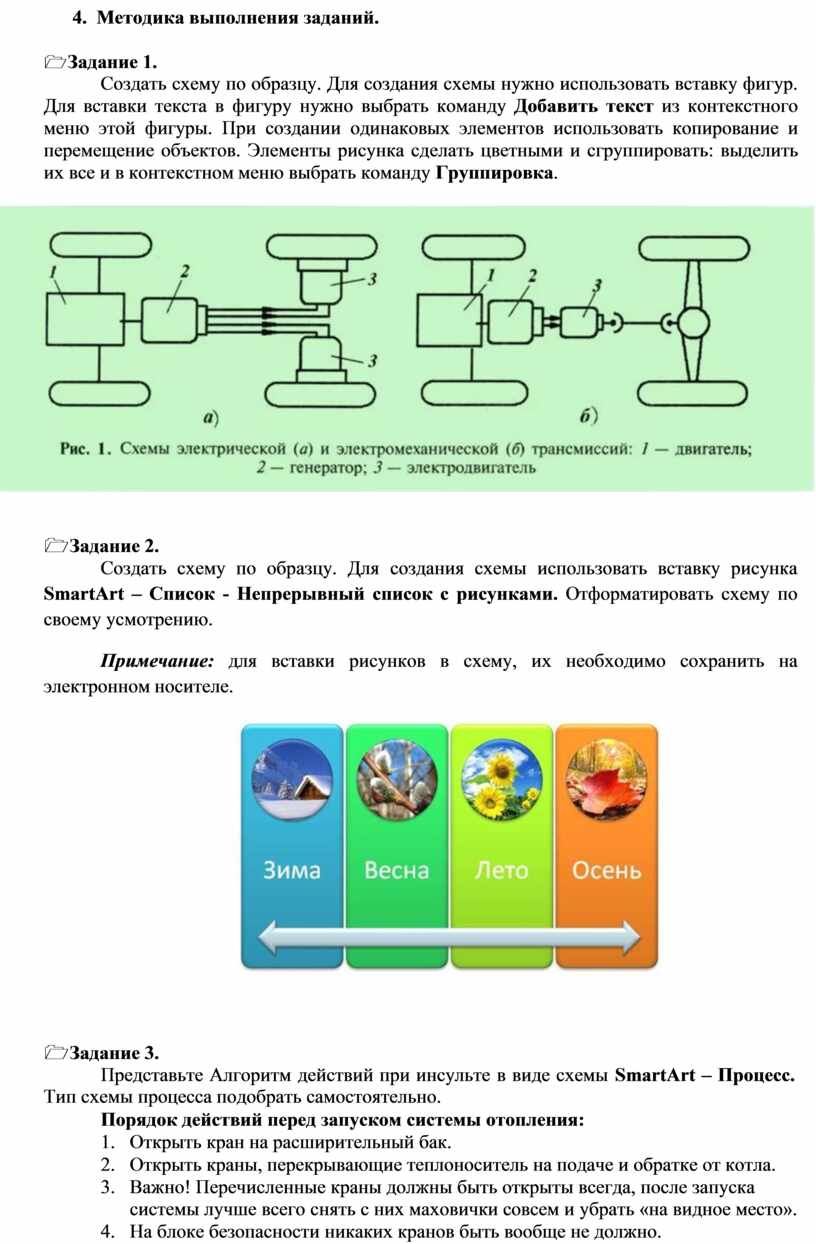

4. Методика выполнения заданий.

1Задание 1.

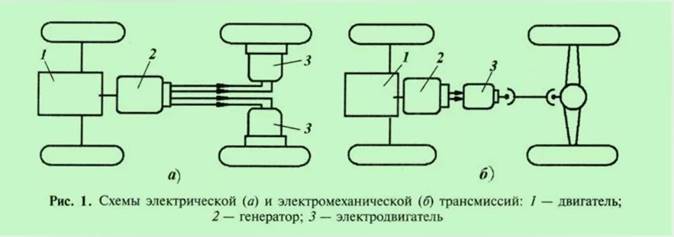

Создать схему по образцу. Для создания схемы нужно использовать вставку фигур. Для вставки текста в фигуру нужно выбрать команду Добавить текст из контекстного меню этой фигуры. При создании одинаковых элементов использовать копирование и перемещение объектов. Элементы рисунка сделать цветными и сгруппировать: выделить их все и в контекстном меню выбрать команду Группировка.

1Задание 2.

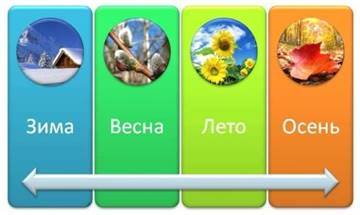

Создать схему по образцу. Для создания схемы использовать вставку рисунка SmartArt – Список - Непрерывный список с рисунками. Отформатировать схему по своему усмотрению.

Примечание: для вставки рисунков в схему, их необходимо сохранить на электронном носителе.

1Задание 3.

Представьте Алгоритм действий при инсульте в виде схемы SmartArt – Процесс.

Тип схемы процесса подобрать самостоятельно.

Порядок действий перед запуском системы отопления:

1.      Открыть кран на расширительный бак.

2.      Открыть краны, перекрывающие теплоноситель на подаче и обратке от котла.

3.      Важно! Перечисленные краны должны быть открыты всегда, после запуска системы лучше всего снять с них маховички совсем и убрать «на видное место».

4.      На блоке безопасности никаких кранов быть вообще не должно.

5.      Открыть вентили на всех радиаторах. А краны Маевского закрыть.

5. Указания по составлению отчета.

Отчет должен содержать:

1.      ФИО студента

2.      Номер практической работы.

3.      Название работы.

4.      Цель работы.

5.      Выполненные задания.

6.      Ответы на контрольные вопросы.

7.      Вывод по работе.

7.      Контрольные вопросы:

1.      Перечислите основные графические фигуры в MS Word?

2.      Как сгруппировать объекты в MS Word?

3.      Как изменить цвет схемы SmartArt?
