Практическая работа специальности 15.02.05. «Техническая эксплуатация оборудования в торговле и общественном питании»

Министерство образования и науки Краснодарского края

Государственное бюджетное профессиональное образовательное учреждение

Краснодарского края

«Армавирский механико – технологический техникум»

Методическое пособие

для проведения

практического занятия

на тему:

«ОСОБЕННОСТИ ВЫПОЛНЕНИЯ ПЛАНОВ. МАСШТАБЫ ВЫПОЛНЕНИЯ ПЛАНОВ И РАЗРЕЗОВ»

по дисциплине: «Инженерная графика»

для студентов 2 курса

спец. 15.02.01, 15.02.05, 19.02.03, 19.02.06, 19.02.08, 19.02.09

очного и заочного отделения

Разработал преподаватель: Е.В. Игнатова

2016

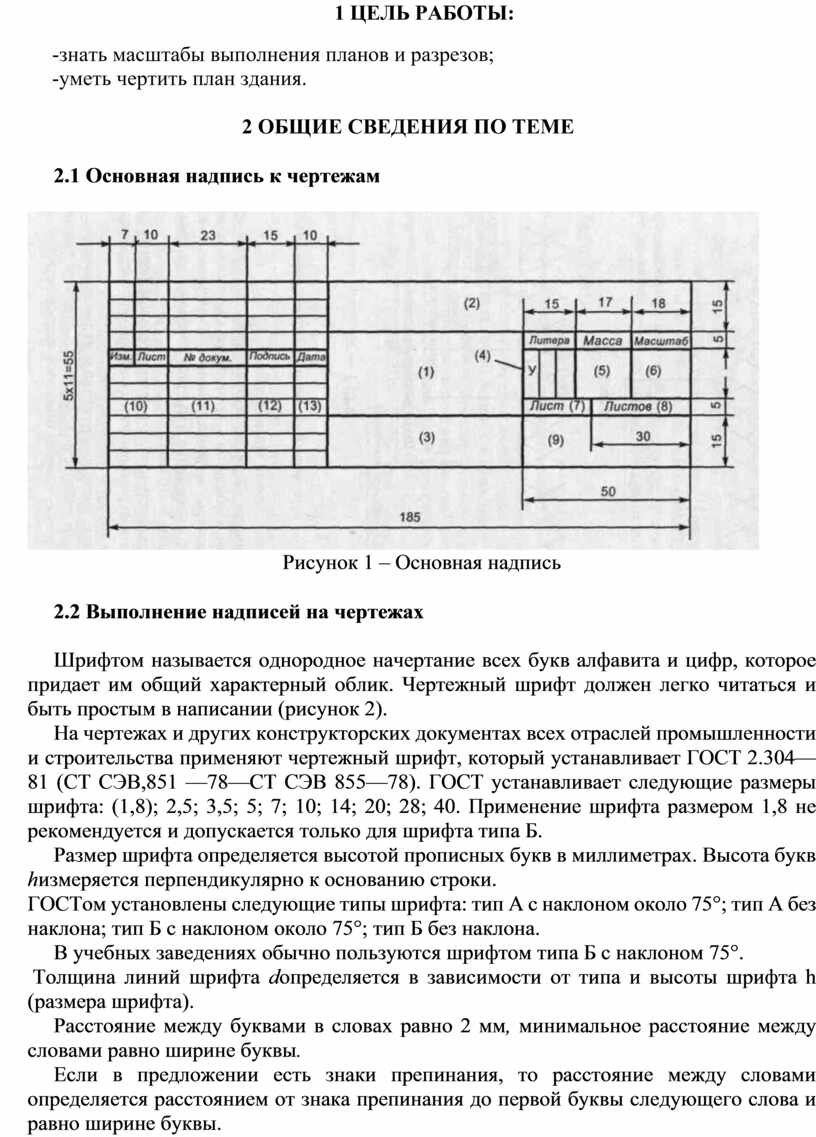

1 ЦЕЛЬ РАБОТЫ:

-знать масштабы выполнения планов и разрезов;

-уметь чертить план здания.

2 ОБЩИЕ СВЕДЕНИЯ ПО ТЕМЕ

2.1 Основная надпись к чертежам

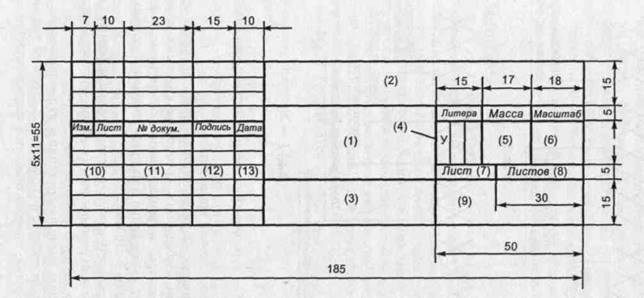

Рисунок 1 – Основная надпись

2.2 Выполнение надписей на чертежах

Шрифтом называется однородное начер­тание всех букв алфавита и цифр, которое при­дает им общий характерный облик. Чертежный шрифт должен легко читаться и быть простым в написании (рисунок 2).

На чертежах и других конструк­торских документах всех отраслей промышлен­ности и строительства применяют чертежный шрифт, который устанавливает ГОСТ 2.304— 81 (СТ СЭВ,851 —78—СТ СЭВ 855—78). ГОСТ устанавливает следующие размеры шрифта: (1,8); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40. Примене­ние шрифта размером 1,8 не рекомендуется и допускается только для шрифта типа Б.

Размер шрифта определяется высотой прописных букв в миллиметрах. Высота букв hизмеряется перпендикулярно к основанию строки.

ГОСТом установлены следующие типы шриф­та: тип А с наклоном около 75°; тип А без наклона; тип Б с наклоном около 75°; тип Б без наклона.

В учебных заведениях обычно поль­зуются шрифтом типа Б с наклоном 75°.

 Толщина линий шрифта dопределяется в зависимости от типа и высоты шрифта h (размера шрифта).

Расстояние между буквами в словах равно 2 мм, минимальное расстояние между сло­вами равно ширине буквы.

Если в предложении есть знаки препинания, то расстояние между словами определяется расстоянием от знака препинания до первой буквы следующего слова и равно ширине буквы.

Если надпись начинается с прописной буквы, а остальные буквы строчные, то высота строч­ных букв, кроме букв б, в, д, р, у, ф равна предыдущему размеру шрифта например, если надпись выполняется шрифтом размером 10, то высота строчных букв равна 7 мм.

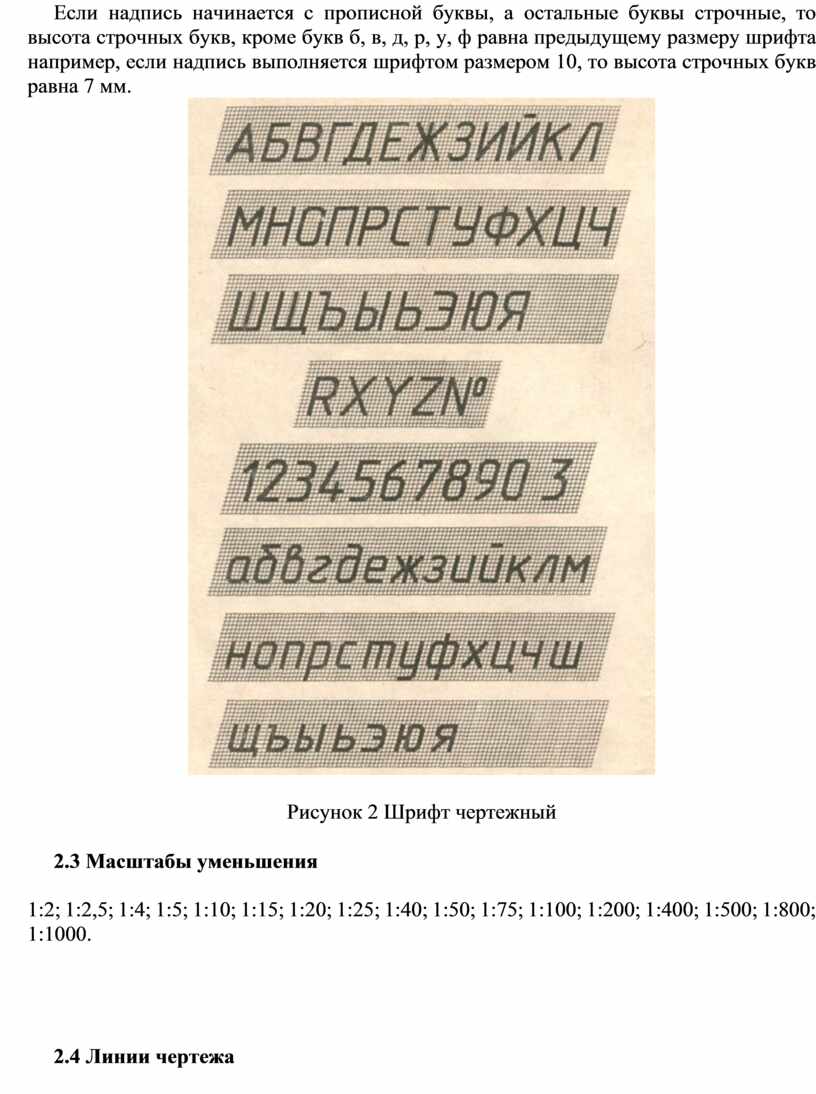

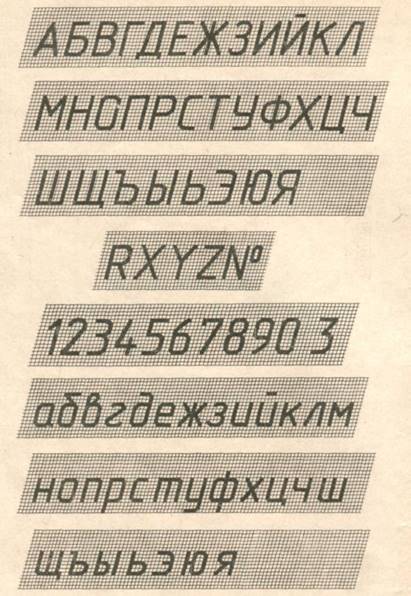

Рисунок 2 Шрифт чертежный

2.3 Масштабы уменьшения

1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000.

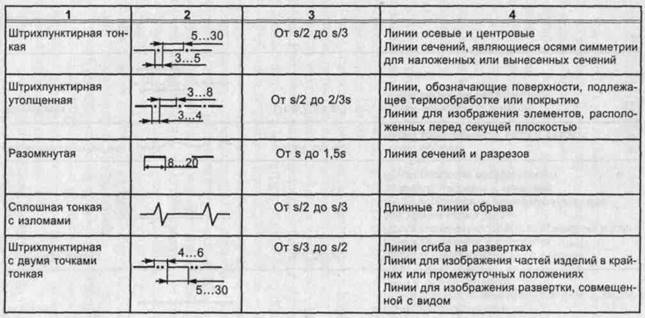

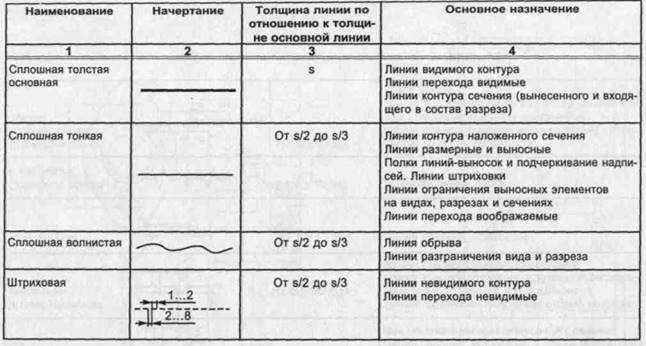

2.4 Линии чертежа

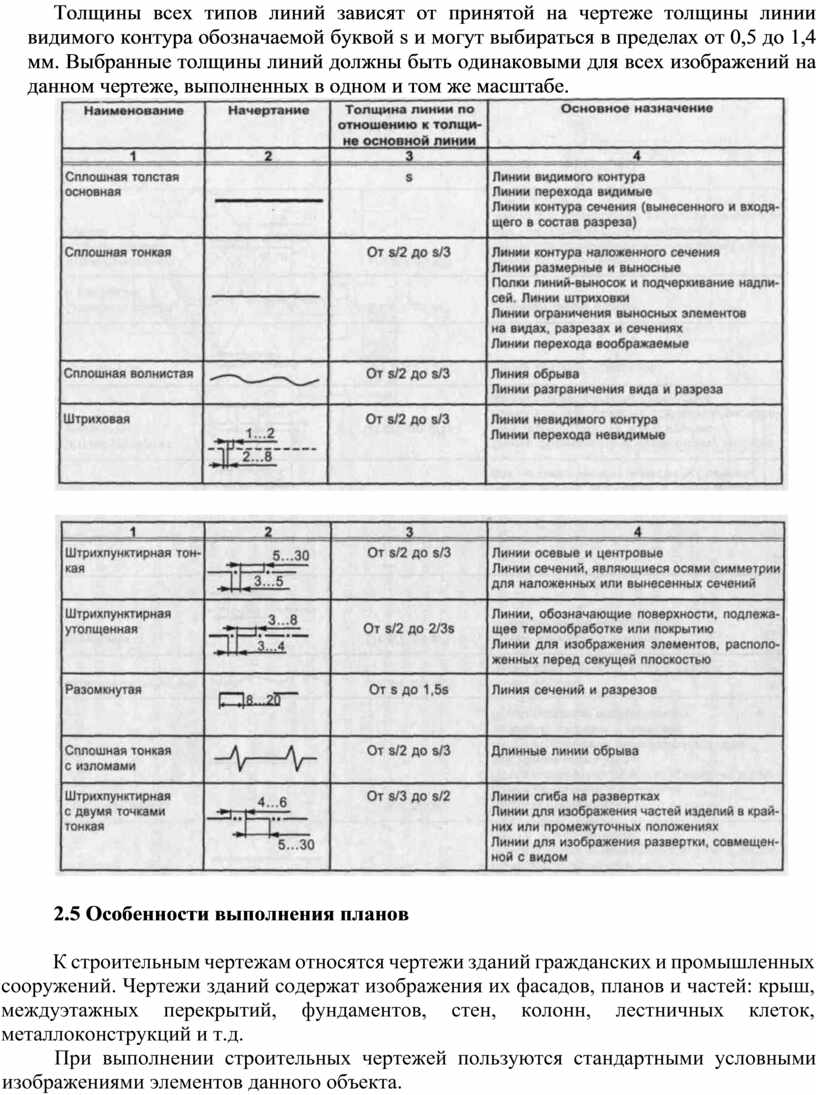

Толщины всех типов линий зависят от принятой на чертеже толщины линии видимого контура обозначаемой буквой s и могут выбираться в пределах от 0,5 до 1,4 мм. Выбранные толщины линий должны быть одинаковыми для всех изображений на данном чертеже, выполненных в одном и том же масштабе.

2.5 Особенности выполнения планов

К строительным чертежам относятся чертежи зданий гражданских и промышленных сооружений. Чертежи зданий содержат изображения их фасадов, планов и частей: крыш, междуэтажных перекрытий, фундаментов, стен, колонн, лестничных клеток, металлоконструкций и т.д.

При выполнении строительных чертежей пользуются стандартными условными изображениями элементов данного объекта.

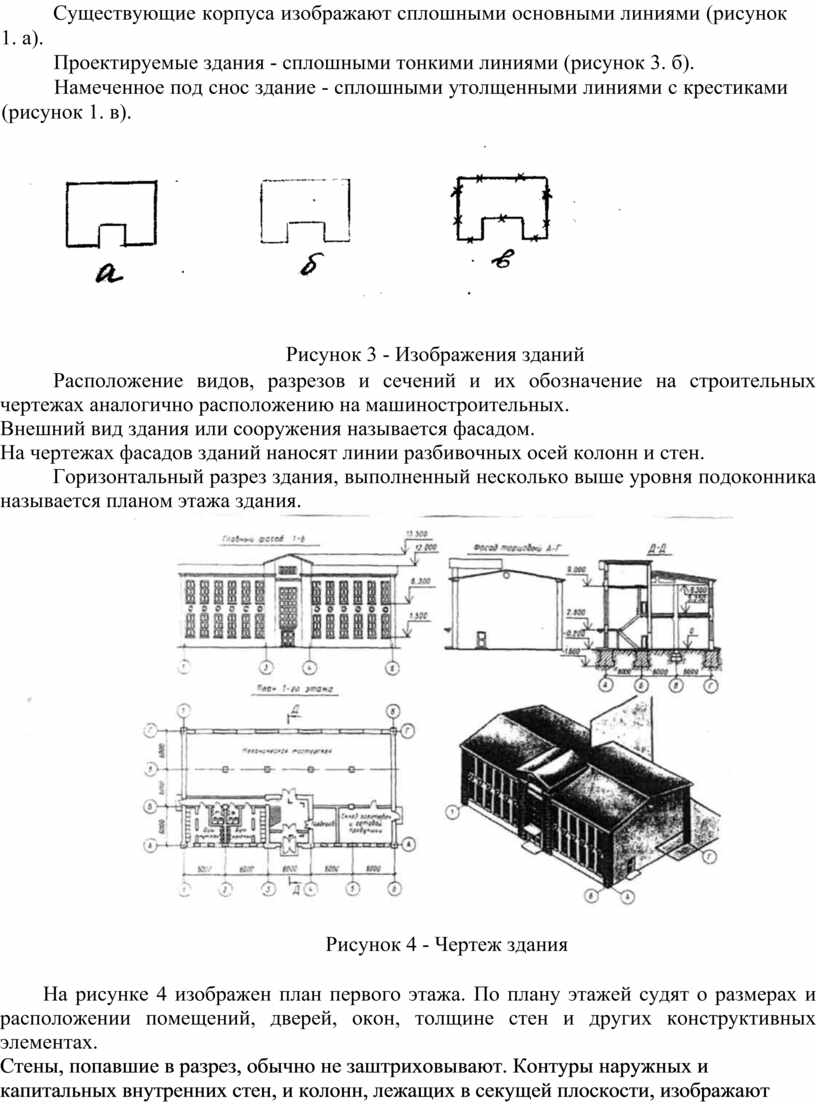

Существующие корпуса изображают сплошными основными линиями (рисунок 1. а).

Проектируемые здания - сплошными тонкими линиями (рисунок 3. б).

Намеченное под снос здание - сплошными утолщенными линиями с крестиками (рисунок 1. в).

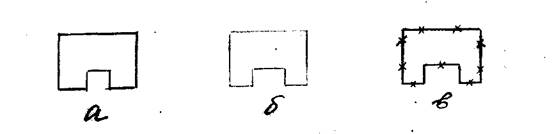

Рисунок 3 - Изображения зданий

Расположение видов, разрезов и сечений и их обозначение на строительных чертежах аналогично расположению на машиностроительных.

Внешний вид здания или сооружения называется фасадом.

На чертежах фасадов зданий наносят линии разбивочных осей колонн и стен.

Горизонтальный разрез здания, выполненный несколько выше уровня подоконника называется планом этажа здания.

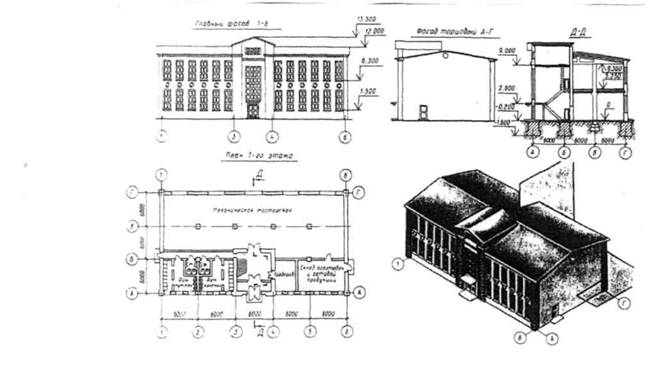

Рисунок 4 - Чертеж здания

На рисунке 4 изображен план первого этажа. По плану этажей судят о размерах и расположении помещений, дверей, окон, толщине стен и других конструктивных элементах.

Стены, попавшие в разрез, обычно не заштриховывают. Контуры наружных и капитальных внутренних стен, и колонн, лежащих в секущей плоскости, изображают сплошной основной линией, а контуры межкомнатных перегородок, дверей и окон -сплошной тонкой линией.

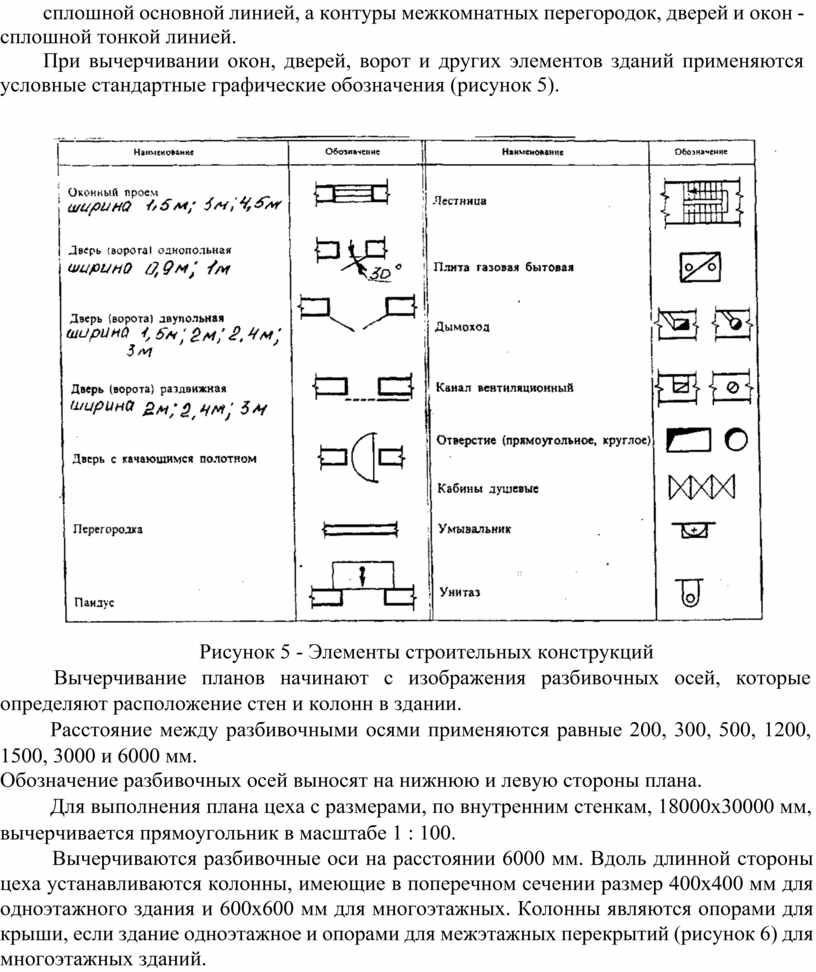

При вычерчивании окон, дверей, ворот и других элементов зданий применяются условные стандартные графические обозначения (рисунок 5).

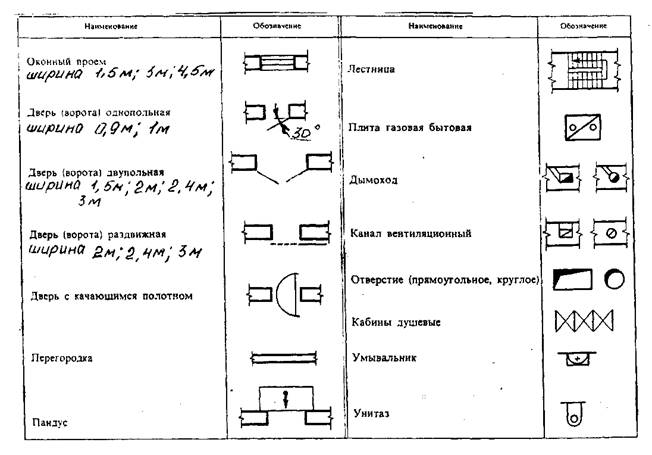

Рисунок 5 - Элементы строительных конструкций

Вычерчивание планов начинают с изображения разбивочных осей, которые определяют расположение стен и колонн в здании.

Расстояние между разбивочными осями применяются равные 200, 300, 500, 1200, 1500, 3000 и 6000 мм.

Обозначение разбивочных осей выносят на нижнюю и левую стороны плана.

Для выполнения плана цеха с размерами, по внутренним стенкам, 18000x30000 мм, вычерчивается прямоугольник в масштабе 1 : 100.

Вычерчиваются разбивочные оси на расстоянии 6000 мм. Вдоль длинной стороны цеха устанавливаются колонны, имеющие в поперечном сечении размер 400x400 мм для одноэтажного здания и 600x600 мм для многоэтажных. Колонны являются опорами для крыши, если здание одноэтажное и опорами для межэтажных перекрытий (рисунок 6) для многоэтажных зданий.

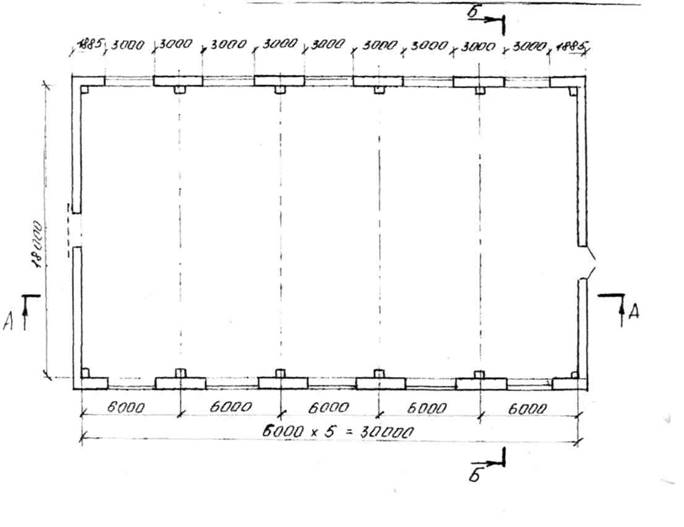

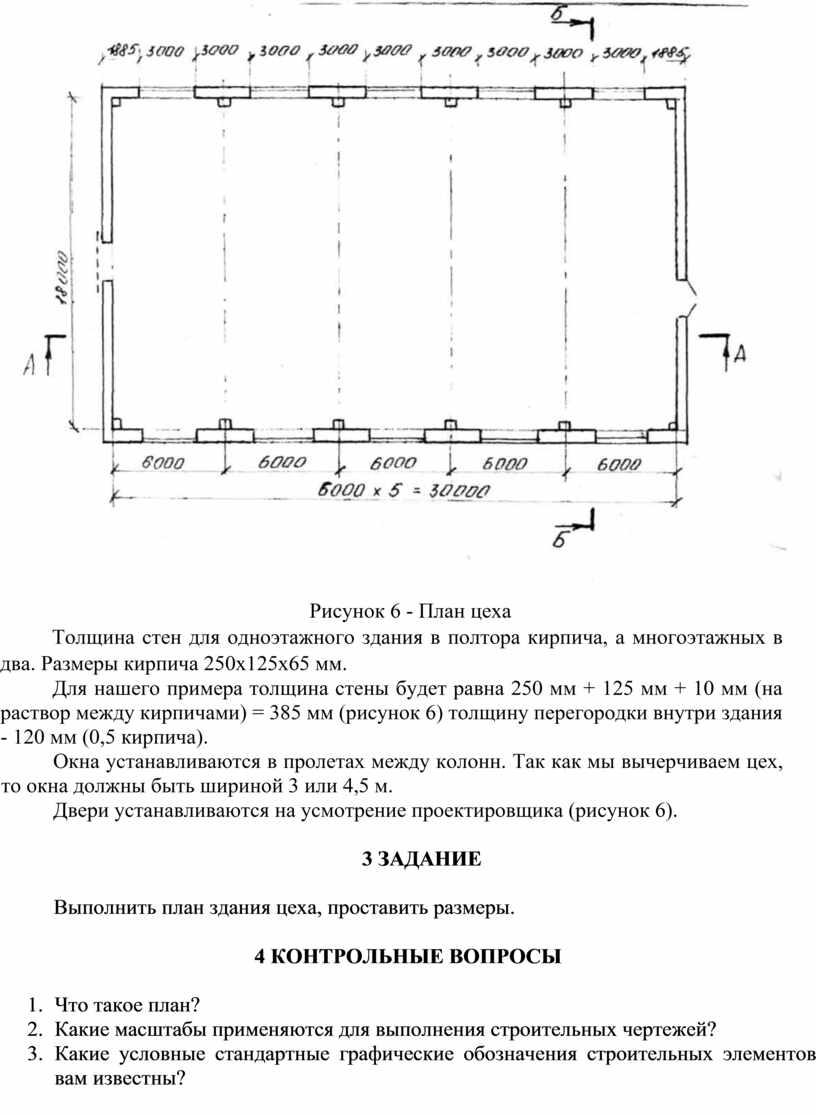

Рисунок 6 - План цеха

Толщина стен для одноэтажного здания в полтора кирпича, а многоэтажных в два. Размеры кирпича 250x125x65 мм.

Для нашего примера толщина стены будет равна 250 мм + 125 мм + 10 мм (на раствор между кирпичами) = 385 мм (рисунок 6) толщину перегородки внутри здания - 120 мм (0,5 кирпича).

Окна устанавливаются в пролетах между колонн. Так как мы вычерчиваем цех, то окна должны быть шириной 3 или 4,5 м.

Двери устанавливаются на усмотрение проектировщика (рисунок 6).

3 ЗАДАНИЕ

Выполнить план здания цеха, проставить размеры.

4 КОНТРОЛЬНЫЕ ВОПРОСЫ

1.     Что такое план?

2.     Какие масштабы применяются для выполнения строительных чертежей?

3.     Какие условные стандартные графические обозначения строительных элементов вам известны?

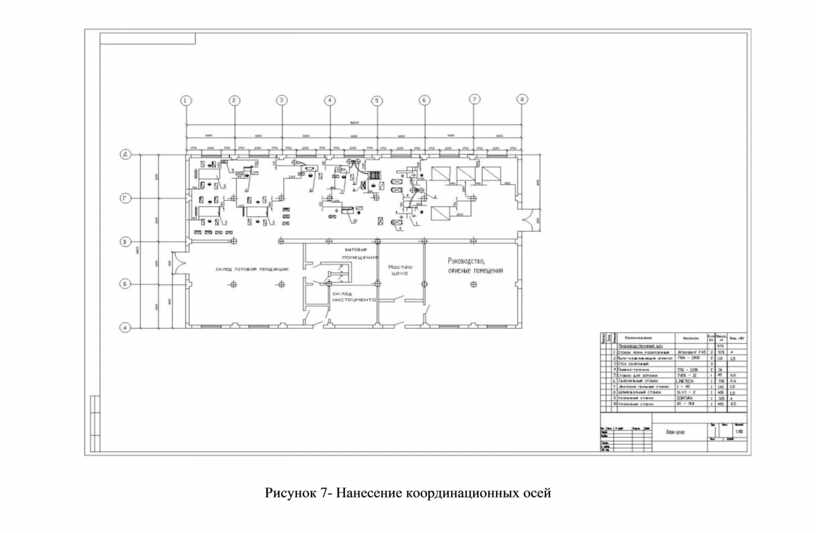

Рисунок 7- Нанесение координационных осей

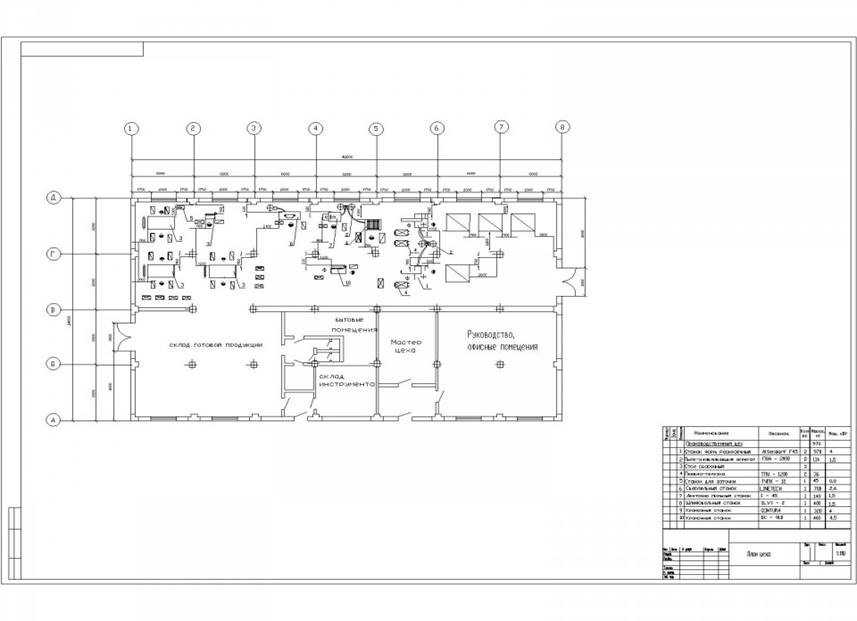

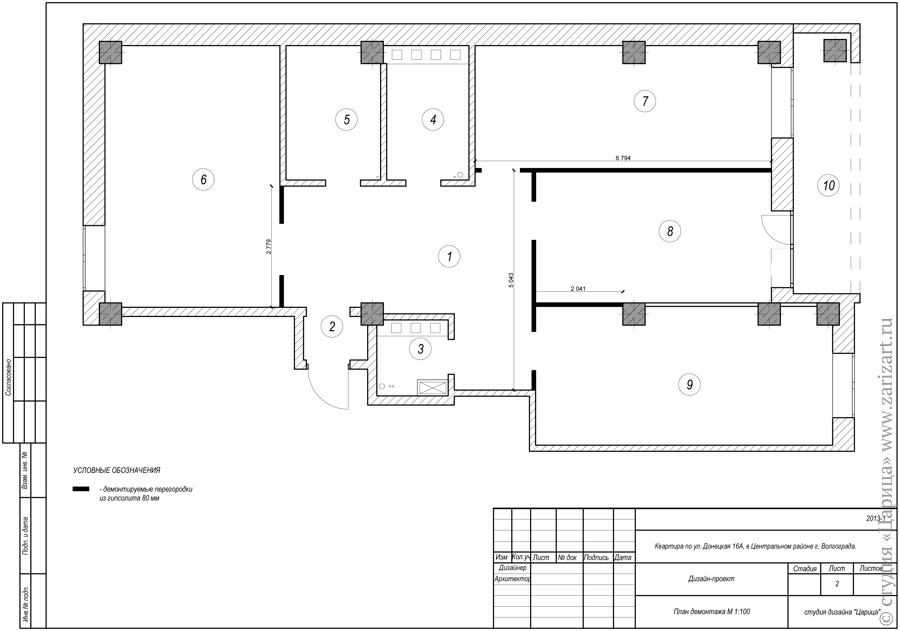

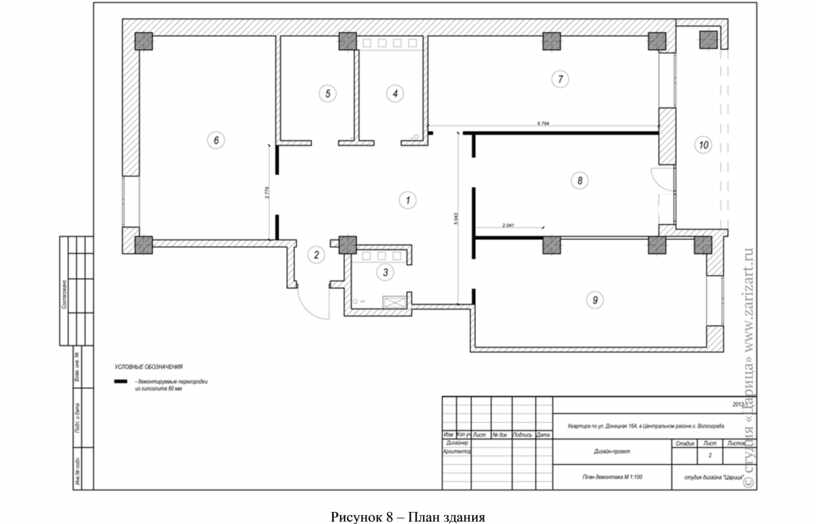

Рисунок 8 – План здания
