1.     Логическая структура базы данных

Логическая структура базы данных «Учебный процесс» приведена на рис.3.1. Она является адекватным отображением информационно-логической модели. Каждый информационный объект модели данных отображается соответствующей реляционной таблицей.

Связи между объектами модели данных реализуются одинаковыми реквизитами – ключами связи в соответствующих таблицах. При этом ключом связи всегда является уникальный ключ главной таблицы. Ключом связи в подчиненной таблице является либо некоторая часть уникального ключа в ней, либо поле, не входящее в состав первичного ключа (например, код кафедры в таблице ПРЕПОДАВАТЕЛЬ). Ключ связи в подчиненной таблице называется внешним ключом.

На этой схеме прямоугольники отображают таблицы БД с полным списком их полей, а связи показывают, по каким полям осуществляется взаимосвязь таблиц. Имена ключевых полей для наглядности выделены и находятся в верхней части полного списка полей каждой таблицы.

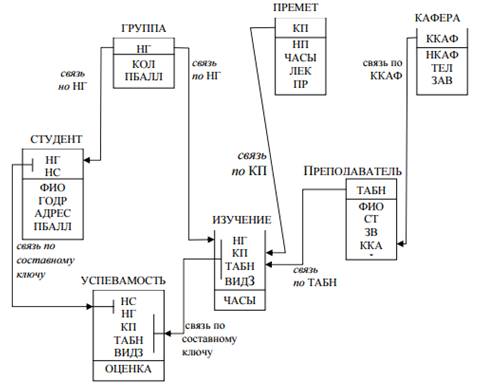

Рис. 3.1 Логическая структура реляционной базы данных «Учебный процесс»
