Презентация 2 (1)

10.4.5.4 - исследовать действующую модель электродвигателя и аргументированно объяснять полученные результаты, используя закон Фарадея и правило Ленца.

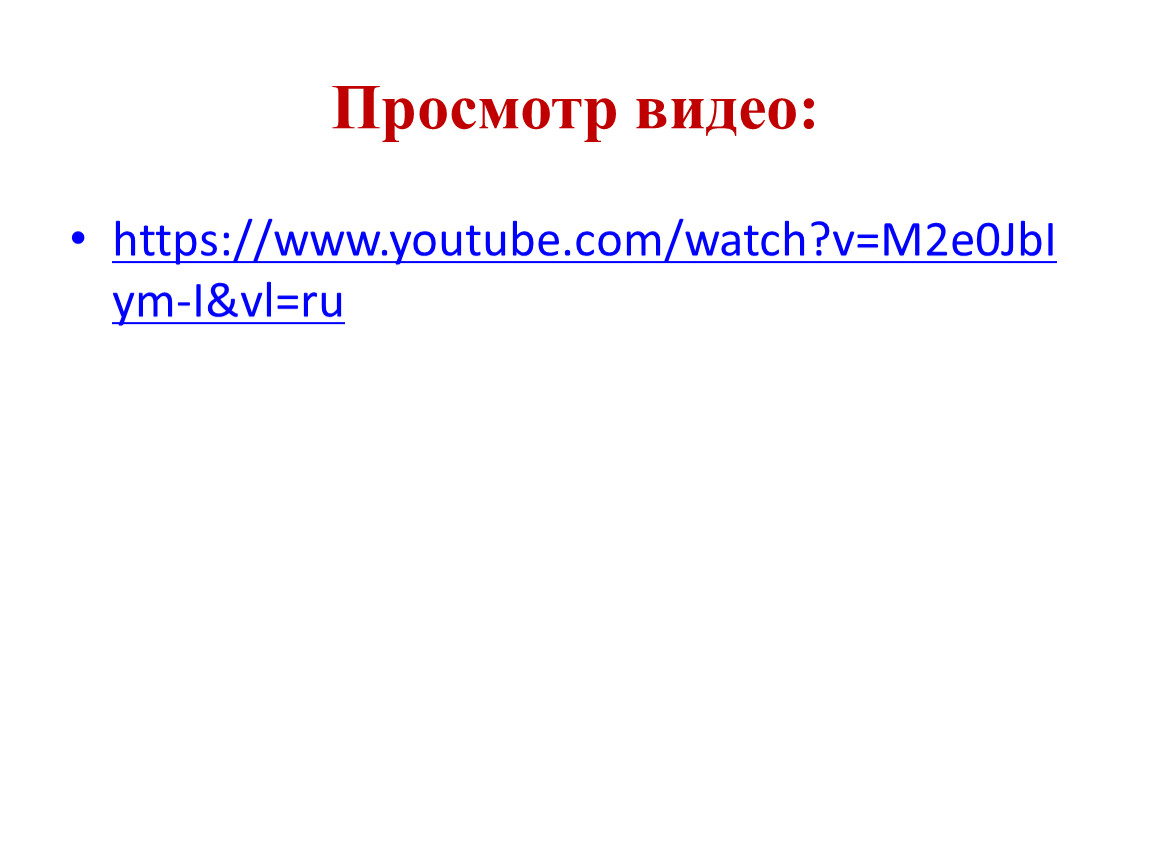

https://www.youtube.com/watch?v=M2e0JbIym-I&vl=ru

W G I Решение качественных задач:

В кольцо из диэлектрика вдвигают магнит. Что при этом происходит с кольцом?

2. В вертикальной плоскости подвешено на нити медное кольцо. Сквозь него в горизонтальном направлении вдвигается один раз стержень, а другой раз магнит (рис. 1). Повлияет ли движение стержня и магнита на положение кольца?

W G I Решение качественных задач:

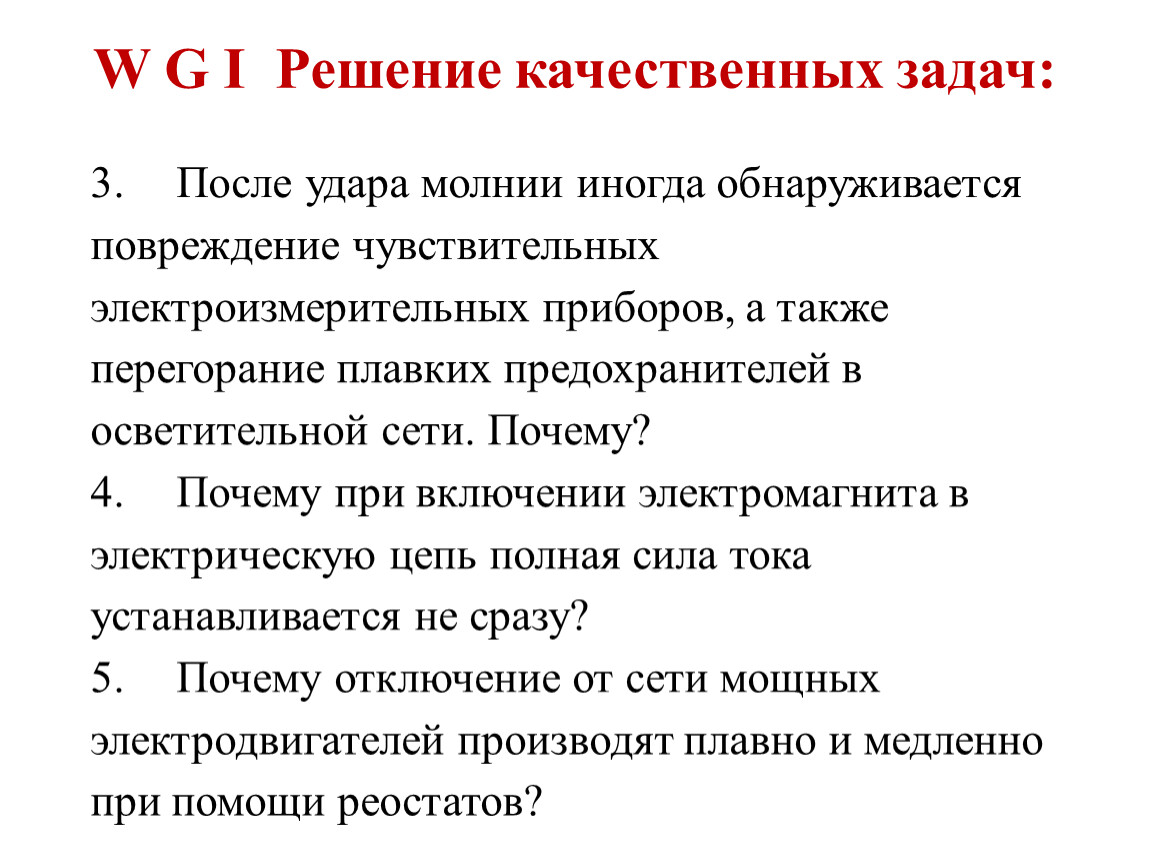

3. После удара молнии иногда обнаруживается повреждение чувствительных электроизмерительных приборов, а также перегорание плавких предохранителей в осветительной сети. Почему?
4. Почему при включении электромагнита в электрическую цепь полная сила тока устанавливается не сразу?
5. Почему отключение от сети мощных электродвигателей производят плавно и медленно при помощи реостатов?

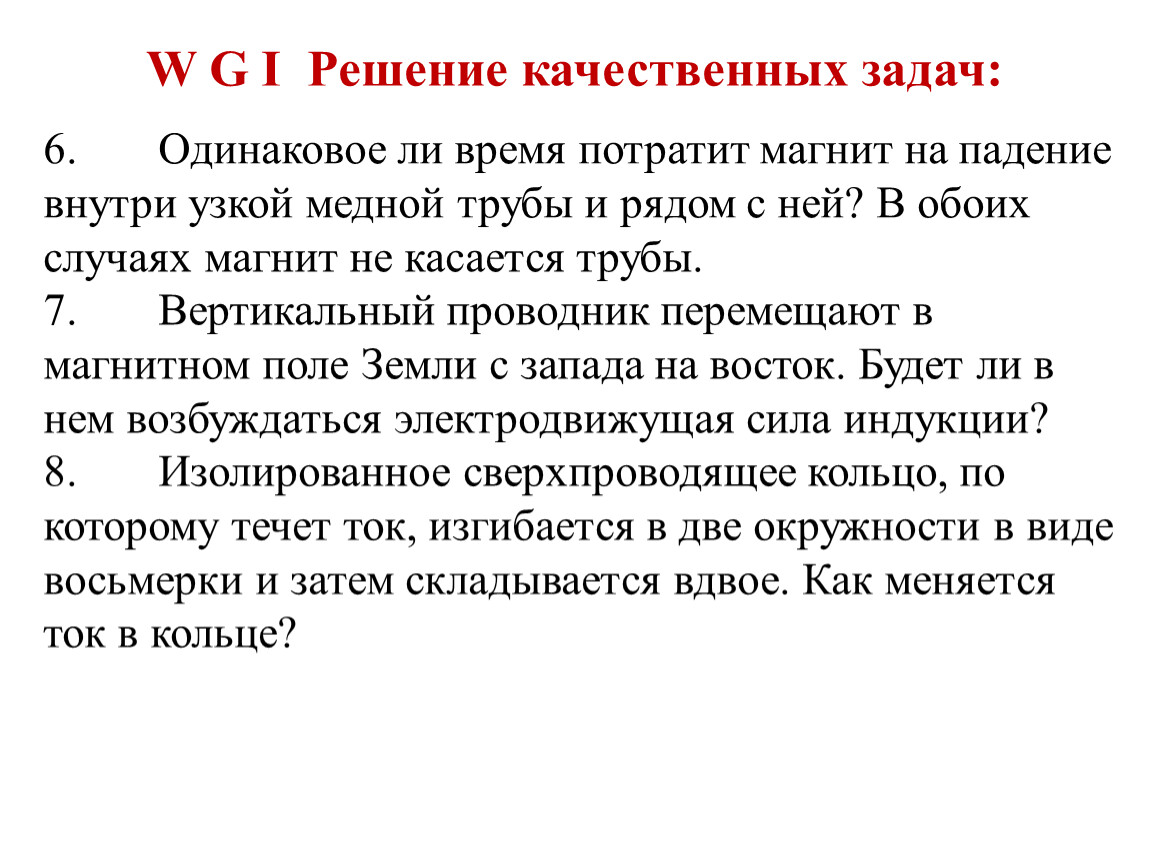

W G I Решение качественных задач:

6. Одинаковое ли время потратит магнит на падение внутри узкой медной трубы и рядом с ней? В обоих случаях магнит не касается трубы.
7. Вертикальный проводник перемещают в магнитном поле Земли с запада на восток. Будет ли в нем возбуждаться электродвижущая сила индукции?
8. Изолированное сверхпроводящее кольцо, по которому течет ток, изгибается в две окружности в виде восьмерки и затем складывается вдвое. Как меняется ток в кольце?

W G I Решение качественных задач:

9. Два круговых проводника расположены перпендикулярно друг другу, как показано на рис. 2. Будет ли возникать индукционный ток в горизонтальном проводнике при изменении тока в вертикальном проводнике?
10. Как будут зависеть от времени показания гальванометра, включенного в цепь расположенного горизонтально кругового контура, если вдоль оси этого контура будет падать заряженный шарик?

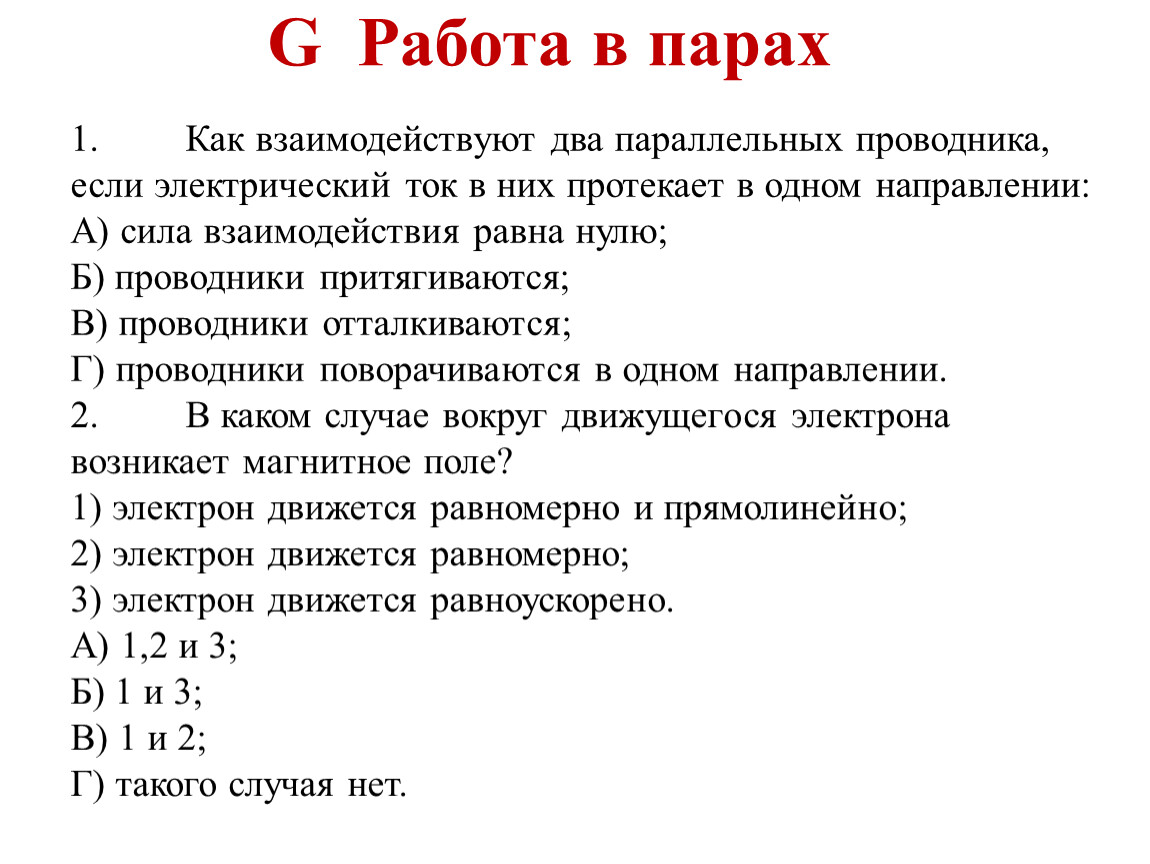

1. Как взаимодействуют два параллельных проводника, если электрический ток в них протекает в одном направлении:
А) сила взаимодействия равна нулю;
Б) проводники притягиваются;
В) проводники отталкиваются;
Г) проводники поворачиваются в одном направлении.
2. В каком случае вокруг движущегося электрона возникает магнитное поле?
1) электрон движется равномерно и прямолинейно;
2) электрон движется равномерно;
3) электрон движется равноускорено.
А) 1,2 и 3;
Б) 1 и 3;
В) 1 и 2;
Г) такого случая нет.

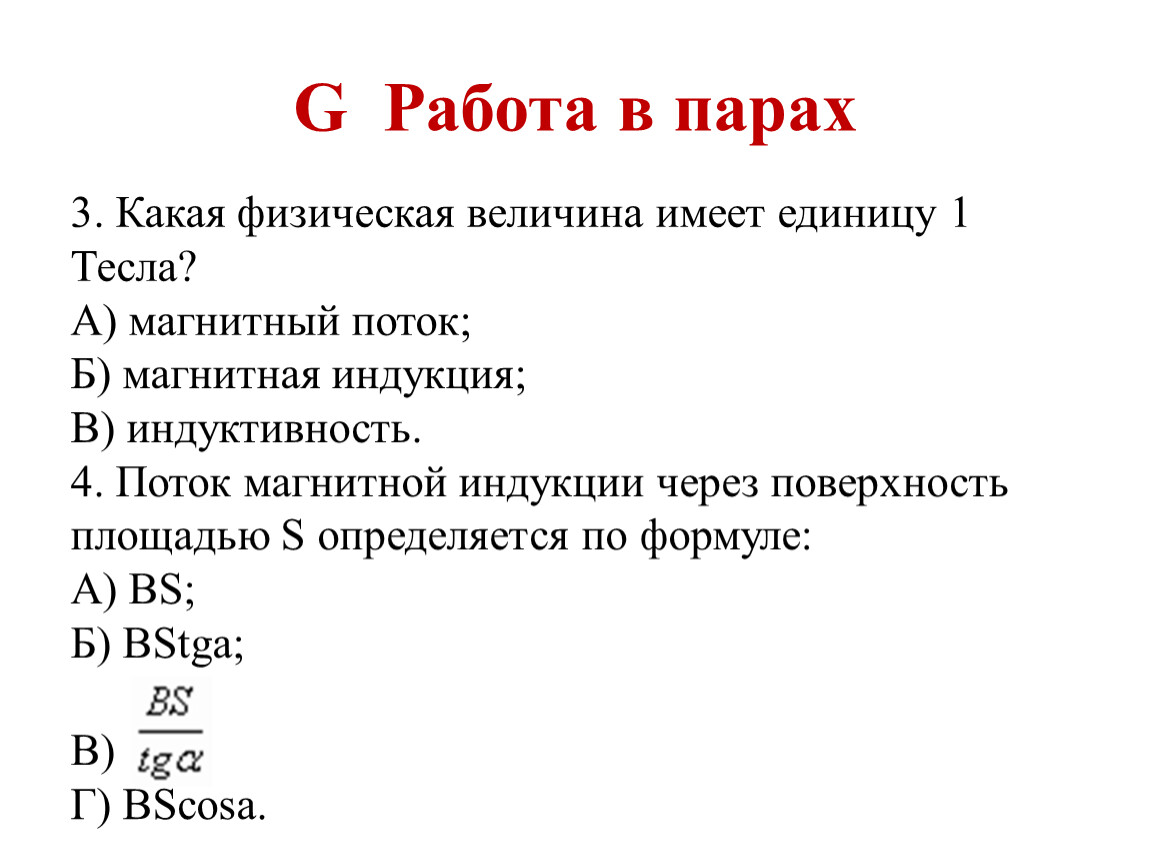

3. Какая физическая величина имеет единицу 1 Тесла?
А) магнитный поток;
Б) магнитная индукция;
В) индуктивность.
4. Поток магнитной индукции через поверхность площадью S определяется по формуле:
А) BS;
Б) BStga;

В)
Г) BScosa.

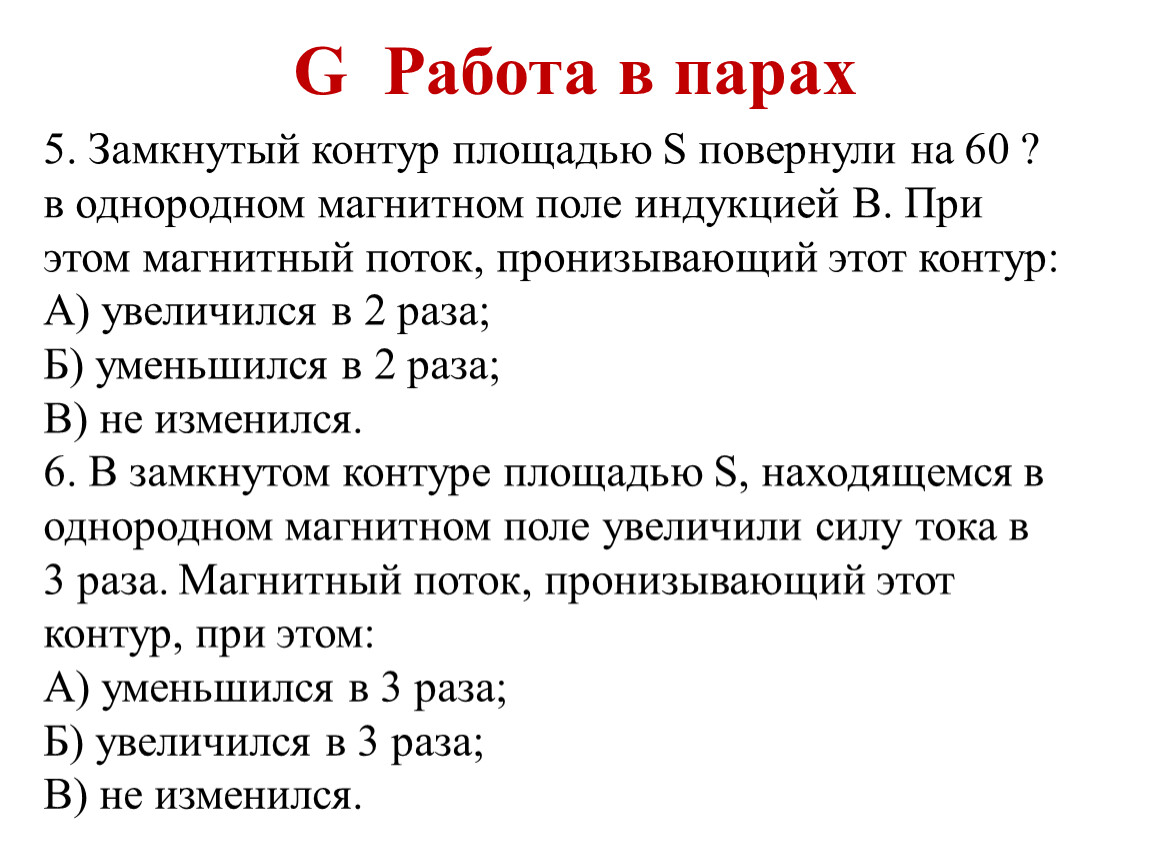

5. Замкнутый контур площадью S повернули на 60 ? в однородном магнитном поле индукцией В. При этом магнитный поток, пронизывающий этот контур:
А) увеличился в 2 раза;
Б) уменьшился в 2 раза;
В) не изменился.
6. В замкнутом контуре площадью S, находящемся в однородном магнитном поле увеличили силу тока в 3 раза. Магнитный поток, пронизывающий этот контур, при этом:
А) уменьшился в 3 раза;
Б) увеличился в 3 раза;
В) не изменился.

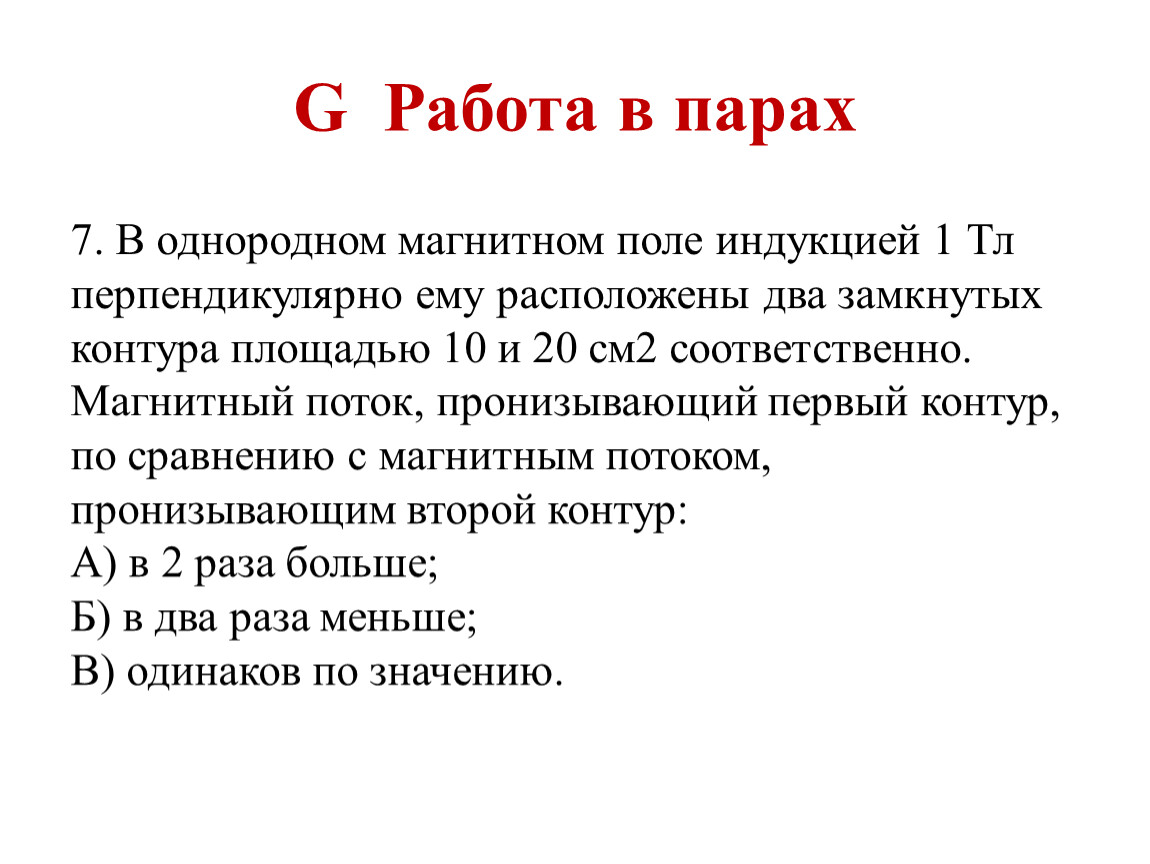

7. В однородном магнитном поле индукцией 1 Тл перпендикулярно ему расположены два замкнутых контура площадью 10 и 20 см2 соответственно. Магнитный поток, пронизывающий первый контур, по сравнению с магнитным потоком, пронизывающим второй контур:
А) в 2 раза больше;
Б) в два раза меньше;
В) одинаков по значению.

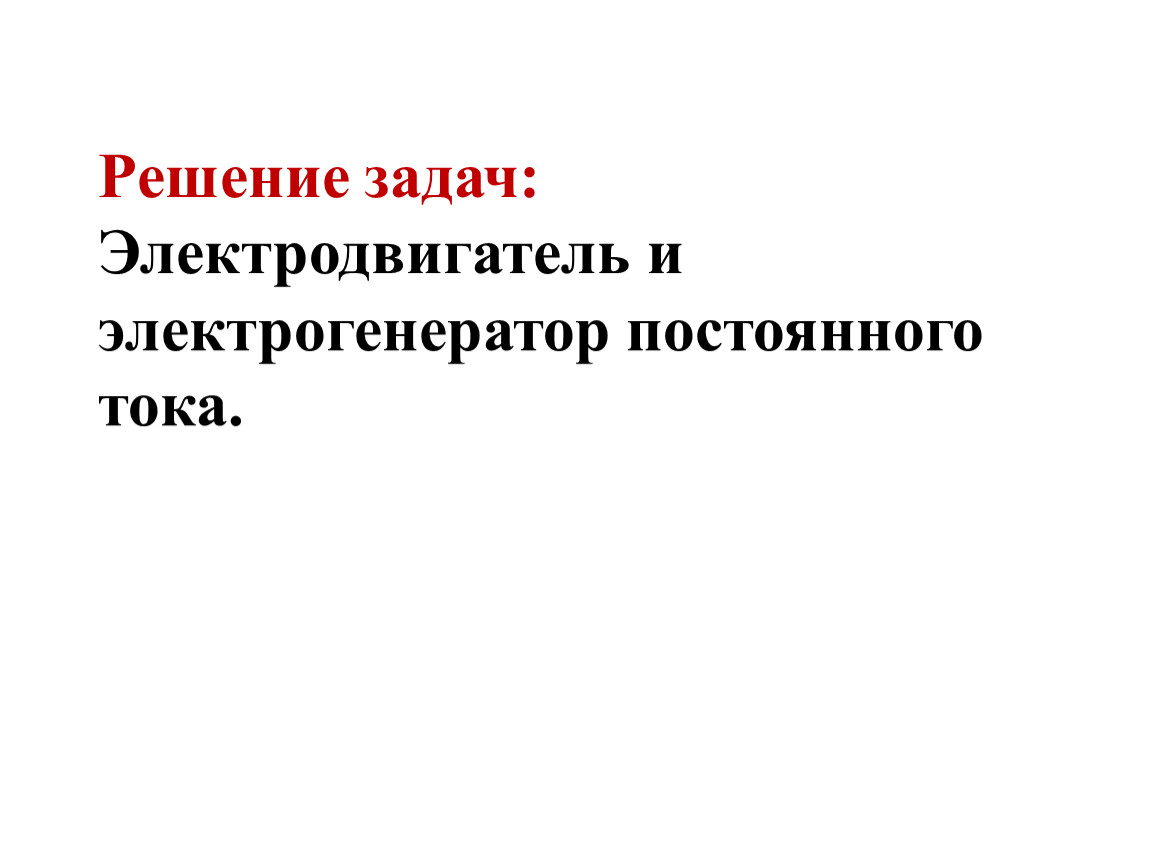

I Решение задач:

1. Проволочное кольцо площадью 1м2находится в однородном магнитном поле так, что линии индукции перпендикулярны его плоскости. Индукция магнитного поля 20мТл. На сколько изменится магнитный поток, пронизывающий кольцо, если его повернуть на угол равный 1800? (Ответ: - 40 мВб)

I Решение задач:

2. Проводящий виток радиусом 5,0 см расположен перпендикулярно силовым линиям поля, модуль индукции которого изменяется согласно графику. Чему равна ЭДС индукции в витке в момент времени 4с? (Ответ:1 мВ)

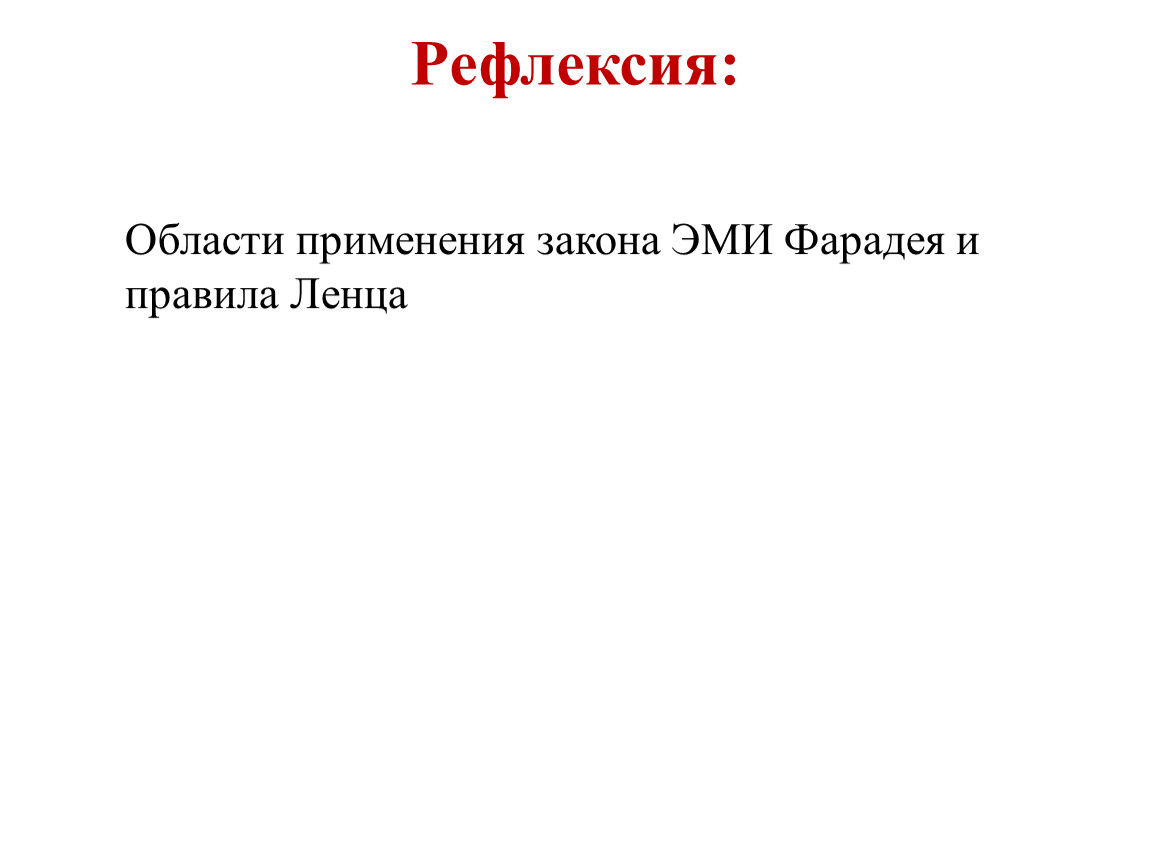

Рефлексия:

Области применения закона ЭМИ Фарадея и правила Ленца
