Презентация к уроку 1 (1)

10.4.5.4 - исследовать действующую модель электродвигателя и аргументированно объяснять полученные результаты, используя закон Фарадея и правило Ленца.

1. Формула ЭДС индукции магнитного поля.
2. В каком случае ЭДС индукции будет максимальна?
3. В каком случае ЭДС индукции будет равна нулю?
4. Причина возникновения ЭДС индукции в движущемся проводнике
5.Что такое соленоид?
6.Как направлены силовые линии внутри и снаружи соленоида?
7.Формула магнитной индукции соленоида? От чего она зависит?
8. Что называют переменным током?
9. Что называют постоянным током?

W Новая информация:

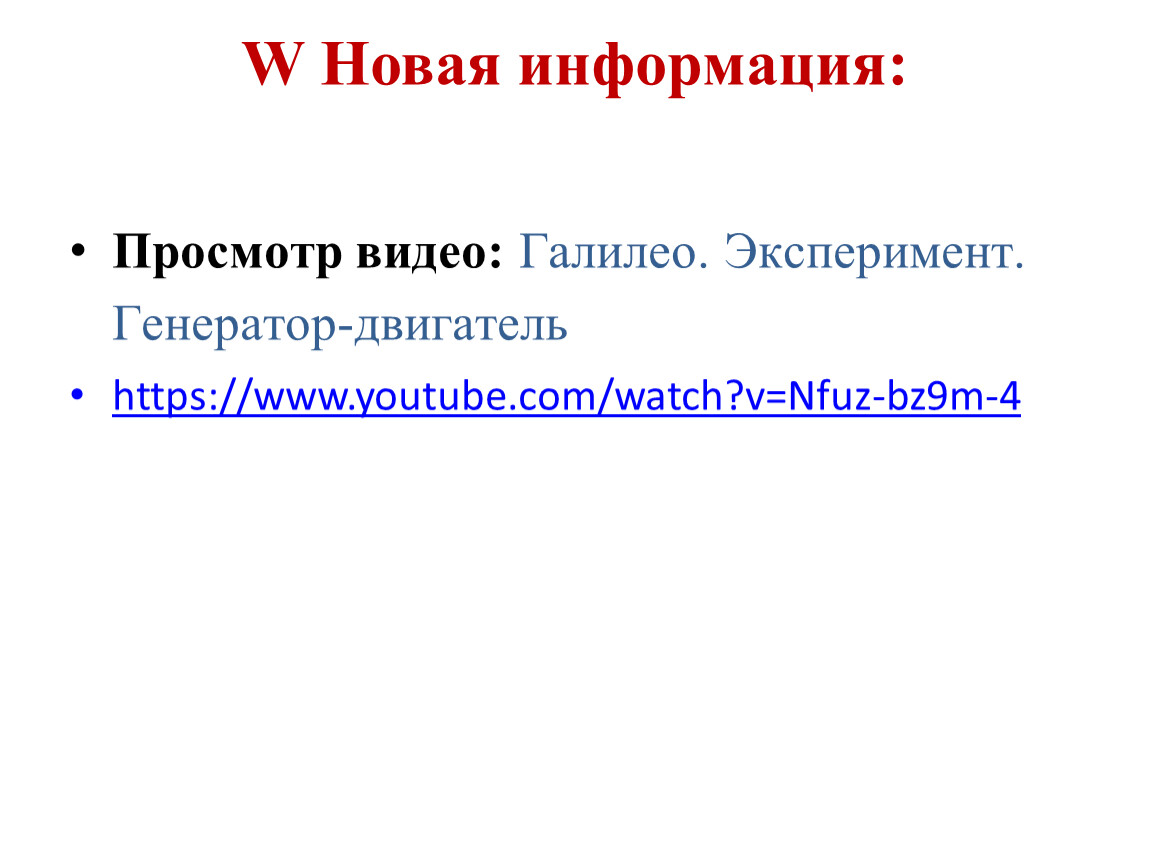

Просмотр видео: Галилео. Эксперимент. Генератор-двигатель
https://www.youtube.com/watch?v=Nfuz-bz9m-4

Опыт Фарадея подтвердил принципиальную возможность построения электрического двигателя.
В 1834 году Б. С. Якоби создал первый в мире электрический двигатель постоянного тока, в котором реализовал принцип непосредственного вращения подвижной части двигателя. В 1838 году этот двигатель (0,5 кВт) был испытан на Неве для приведения в движение лодки с пассажирами, т. е. получил первое практическое применение.

Простейшим генератором является виток, вращающийся между полюсами магнита
Принцип действия
основан на явлении
электромагнитной
индукции

При вращении витка с некоторой частотой его стороны пересекают магнитный поток Ф и в каждом проводнике индуцируется э. д. с. Е

Простейший электродвигатель -виток, который вращается в магнитном поле.
Действие двигателя
основано на
законе Ампера

Если подключить виток к источнику электрической энергии, то по каждому его проводнику начнет проходить электрический ток.
Этот ток, взаимодействуя с магнитным полем полюсов, создает электромагнитные силы F.

При выбранном направлении тока на проводник, расположенный под южным полюсом, будет действовать сила F, направленная вправо (по правилу левой руки), а на проводник, лежащий под северным полюсом,— сила F, направленная влево.

1 – корпус (станина)
2 – статор (индуктор)
На явно выраженных полюсах статора (главные полюса) расположена обмотка возбуждения, по которой проходит постоянный ток Iв
3 – ротор (якорь)
4 - обмотка якоря, в которой при вращении ротора индуцируется э. д. с.

Эта э. д. с. снимается с обмотки якоря при помощи скользящего контакта – щеток (5), включенных между обмоткой и внешней цепью.
Иногда к основным полюсам добавляют дополнительные полюса

Для преобразования переменного тока в постоянный применяют коллектор.

Принцип его действия состоит в следующем:
Концы витка присоединяют к двум медным полукольцам (коллекторным пластинам).
Их укрепляют на валу машины и изолируют друг от друга
На пластинах помещаются неподвижные щетки, отдающие электрическую энергию потребителю.

При вращении витка коллекторные пластины вращаются вместе с валом машины так, что каждая щетка соприкасается то с одной, то с другой пластиной.
Щетки на коллекторе устанавливаются так, чтобы они переходили с одной пластины на другую в тот момент, когда ЭДС в витке была ровна нулю.

Для лучшего использования обмотки якоря отдельные витки соединяют друг с другом последовательно.

К каждой коллекторной пластине присоединяют конец предыдущего и начало, следующего витка.

Вывод:Любая машина постоянного тока может работать как в режиме генератора, так и в режиме двигателя

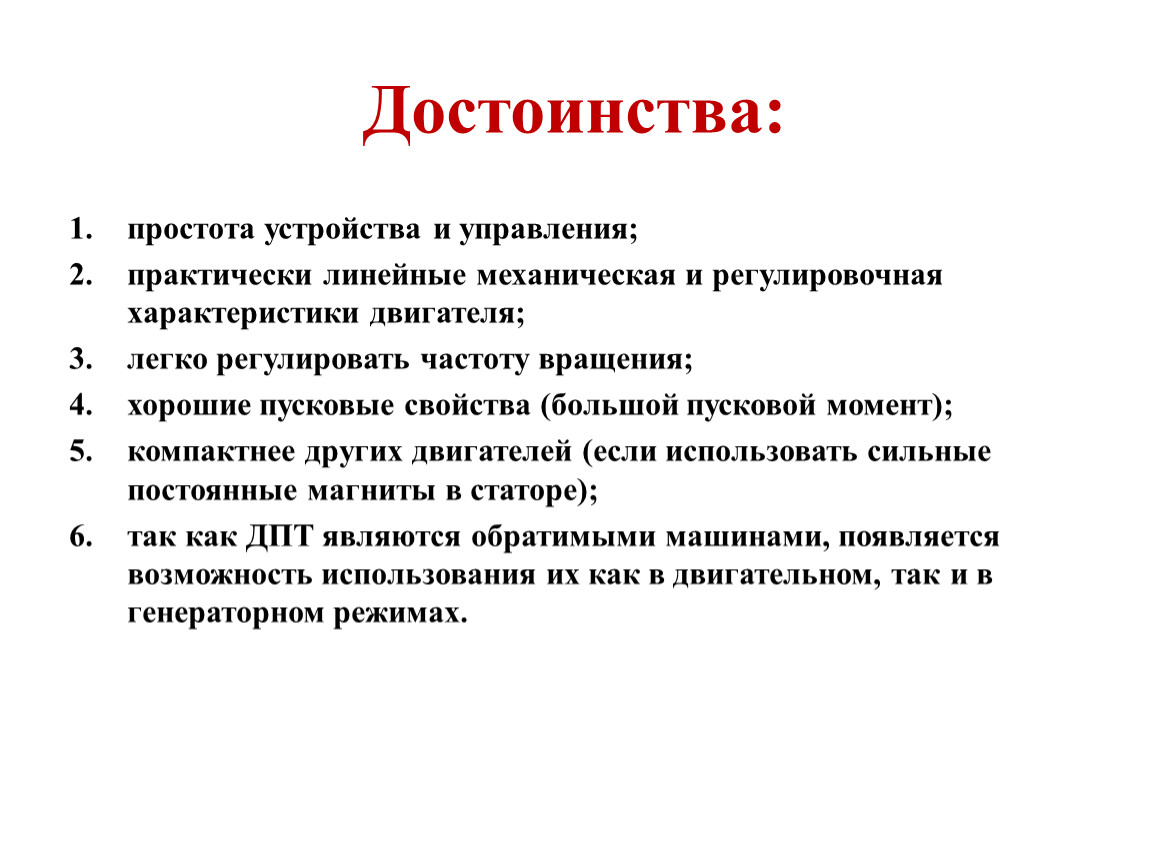

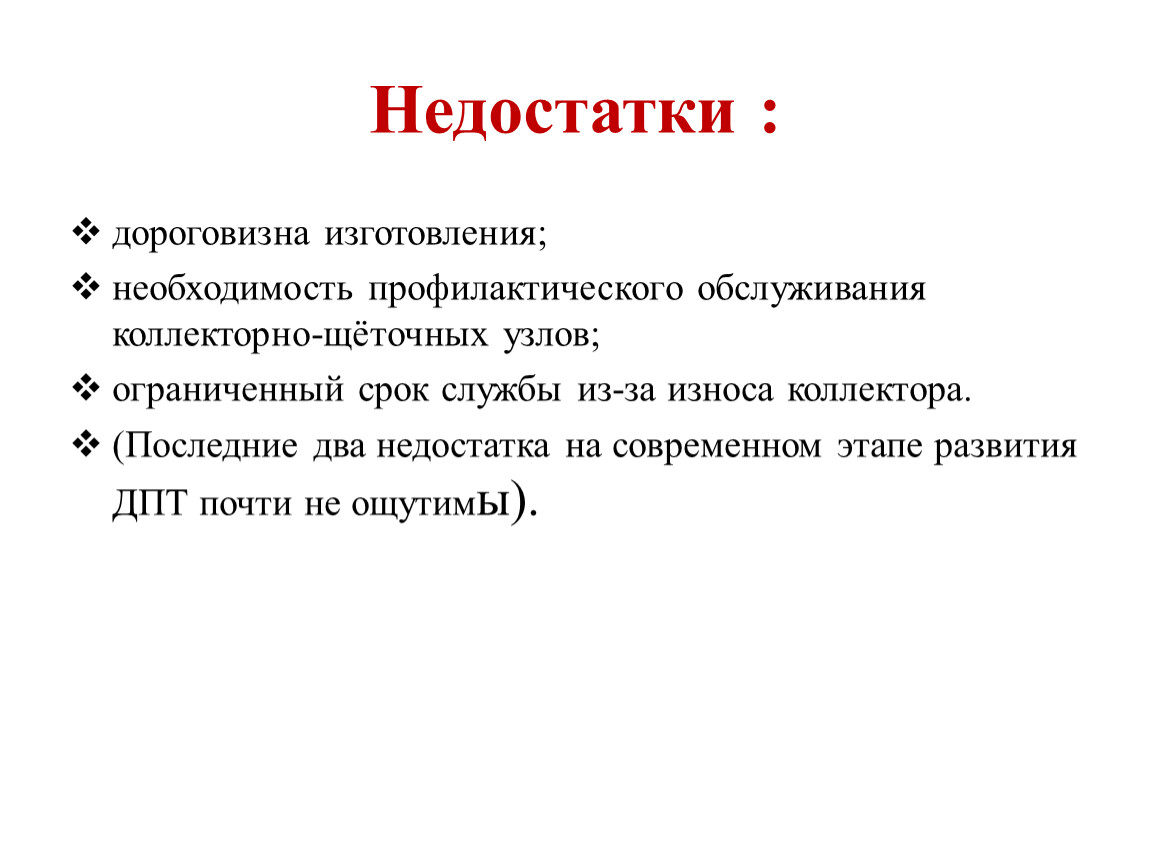

дороговизна изготовления;
необходимость профилактического обслуживания коллекторно-щёточных узлов;
ограниченный срок службы из-за износа коллектора.
(Последние два недостатка на современном этапе развития ДПТ почти не ощутимы).

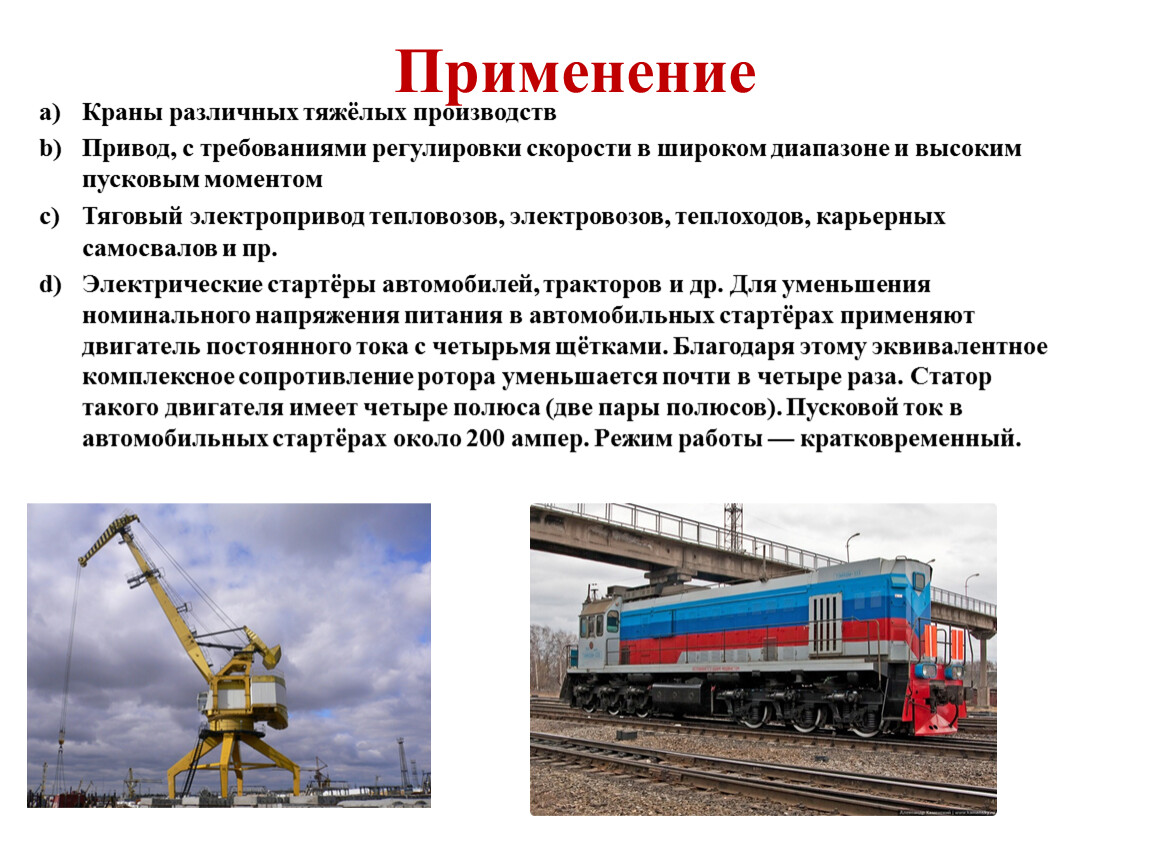

Электродвигатели играют огромную роль в нашей современной жизни, не будь электродвигателя не было бы света (применение в качестве генератора), не было бы дома воды, так как электродвигатель используется в насосе, люди не могли бы поднимать тяжелые грузы (использование в различных подъемных кранах) …..

ТЕСТ «УСТРОЙСТВО МАШИНЫ ПОСТОЯННОГО ТОКА»

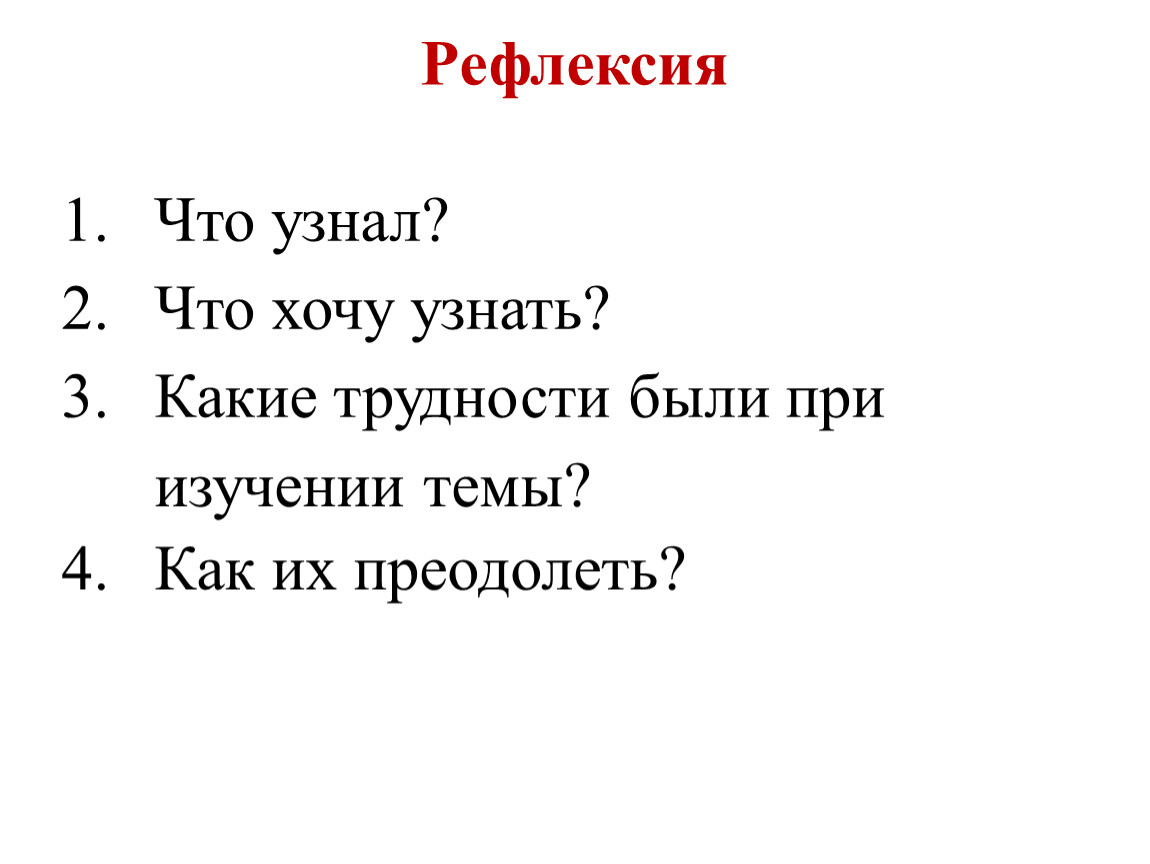

Рефлексия

Что узнал?
Что хочу узнать?
Какие трудности были при изучении темы?
Как их преодолеть?
