Презентация к уроку на тему "Трансформаторы для автоматической сварки"

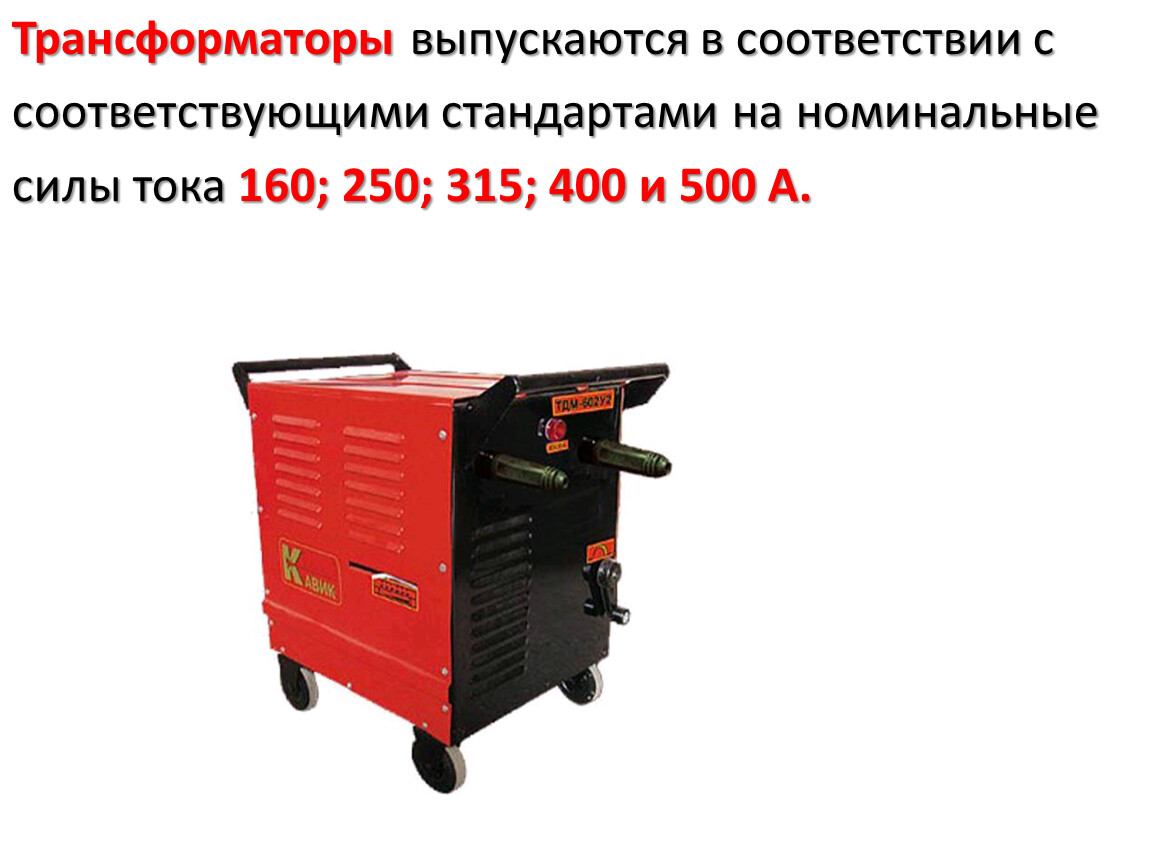

Трансформаторы выпускаются в соответствии с
соответствующими стандартами на номинальные
силы тока 160; 250; 315; 400 и 500 А.

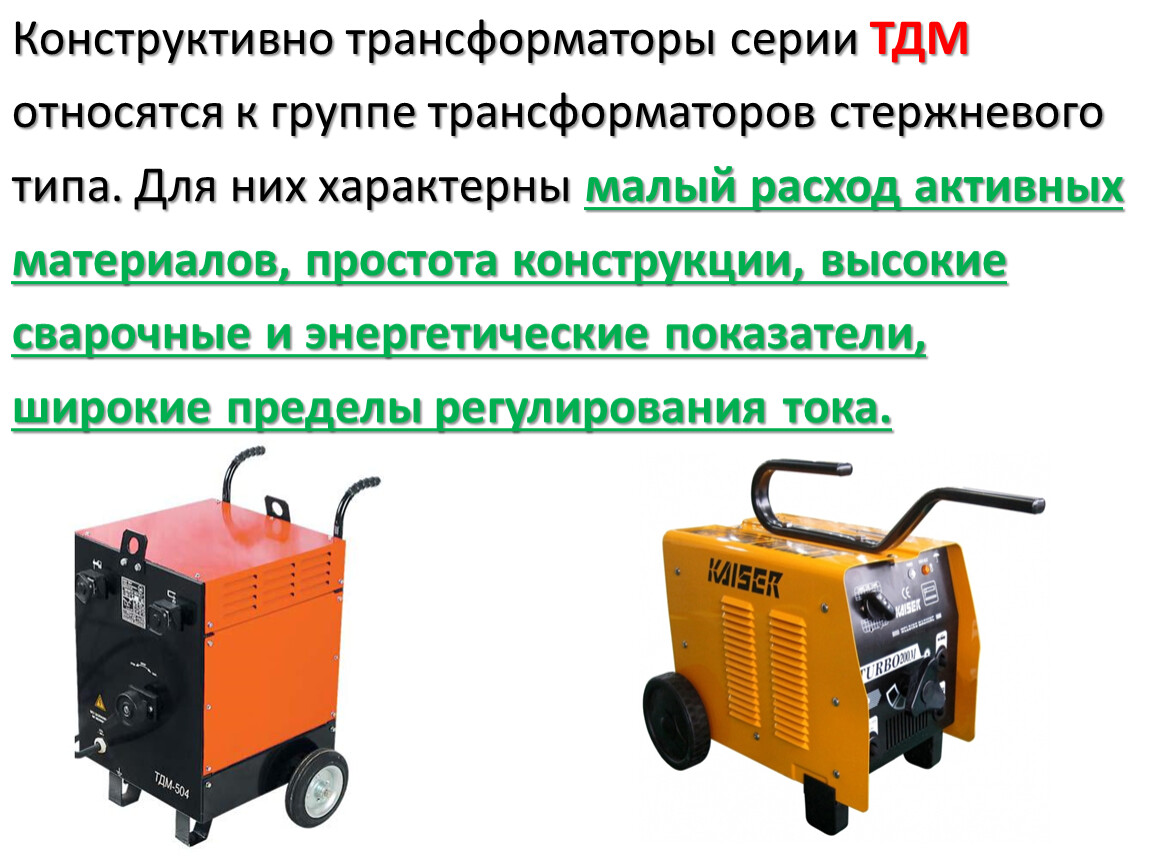

Конструктивно трансформаторы серии ТДМ
относятся к группе трансформаторов стержневого
типа. Для них характерны малый расход активных
материалов, простота конструкции, высокие
сварочные и энергетические показатели,
широкие пределы регулирования тока.

Одним из распространенных трансформаторов
является ТДМ-317.

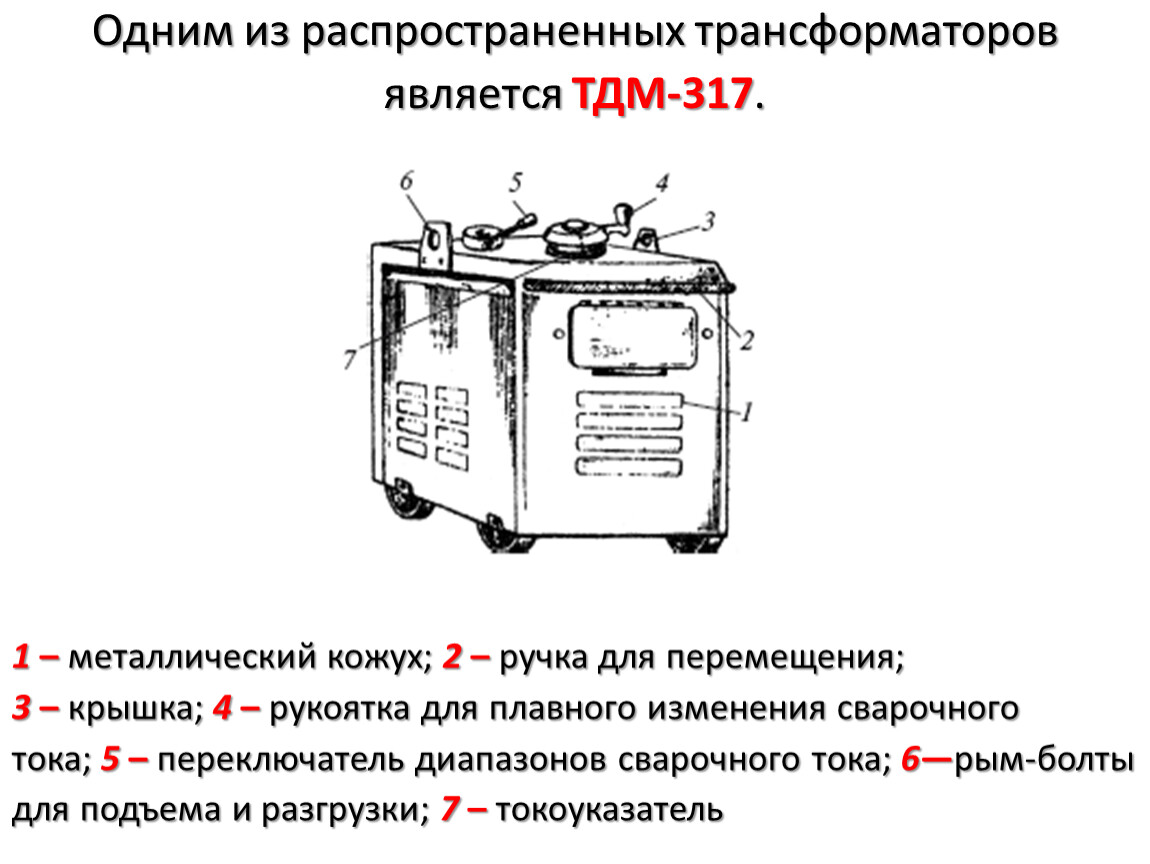

1 – металлический кожух; 2 – ручка для перемещения;
3 – крышка; 4 – рукоятка для плавного изменения сварочного
тока; 5 – переключатель диапазонов сварочного тока; 6—рым-болты
для подъема и разгрузки; 7 – токоуказатель

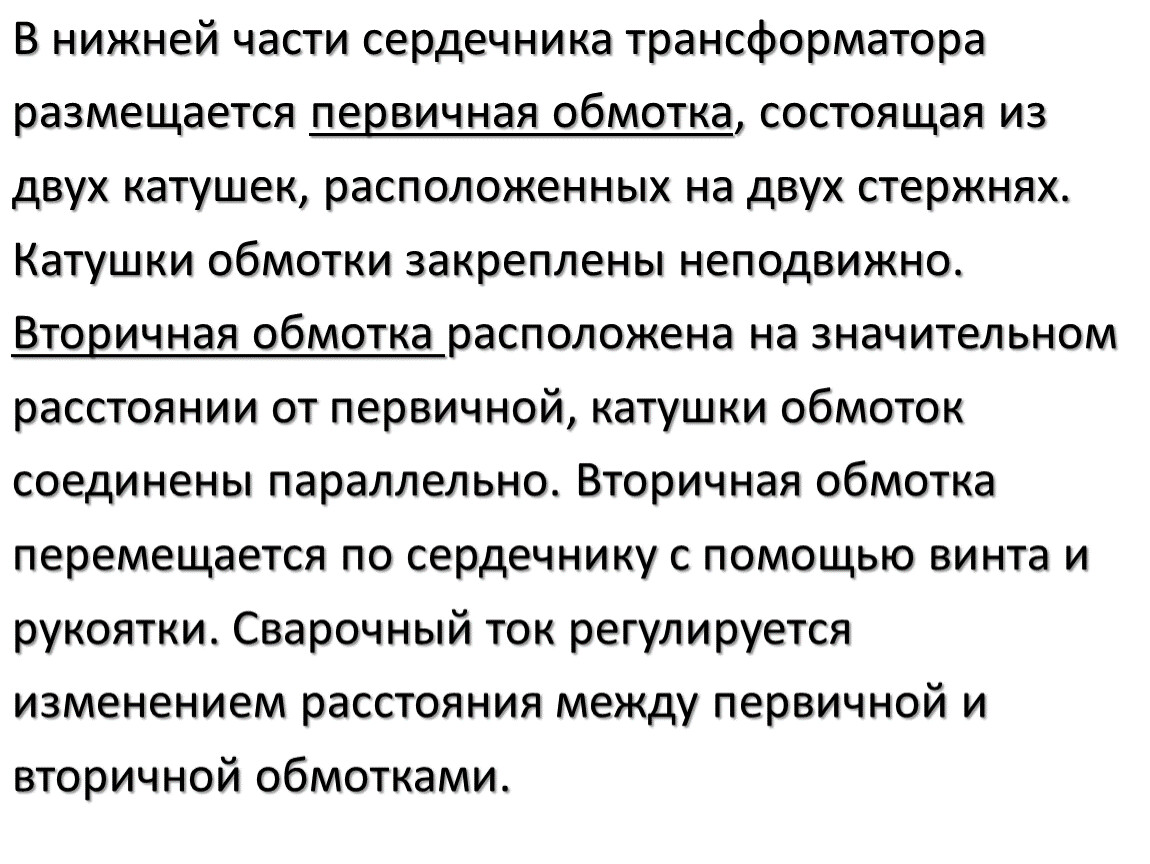

В нижней части сердечника трансформатора
размещается первичная обмотка, состоящая из
двух катушек, расположенных на двух стержнях.
Катушки обмотки закреплены неподвижно.
Вторичная обмотка расположена на значительном
расстоянии от первичной, катушки обмоток
соединены параллельно. Вторичная обмотка
перемещается по сердечнику с помощью винта и
рукоятки. Сварочный ток регулируется
изменением расстояния между первичной и
вторичной обмотками.

Трансформаторы ТДМ-165, ТДМ-254 выпускаются в
переносном исполнении и предназначены для
ремонтных и монтажных работ; трансформаторы
ТДМ-317, ТДМ-401 и ТДМ-401-1, ТДМ-503-1
снабжены устройством снижения напряжения
холостого хода, которое предназначено для
повышения электробезопасности при сварочных
работах во время обрыва дуги (холостой ход).

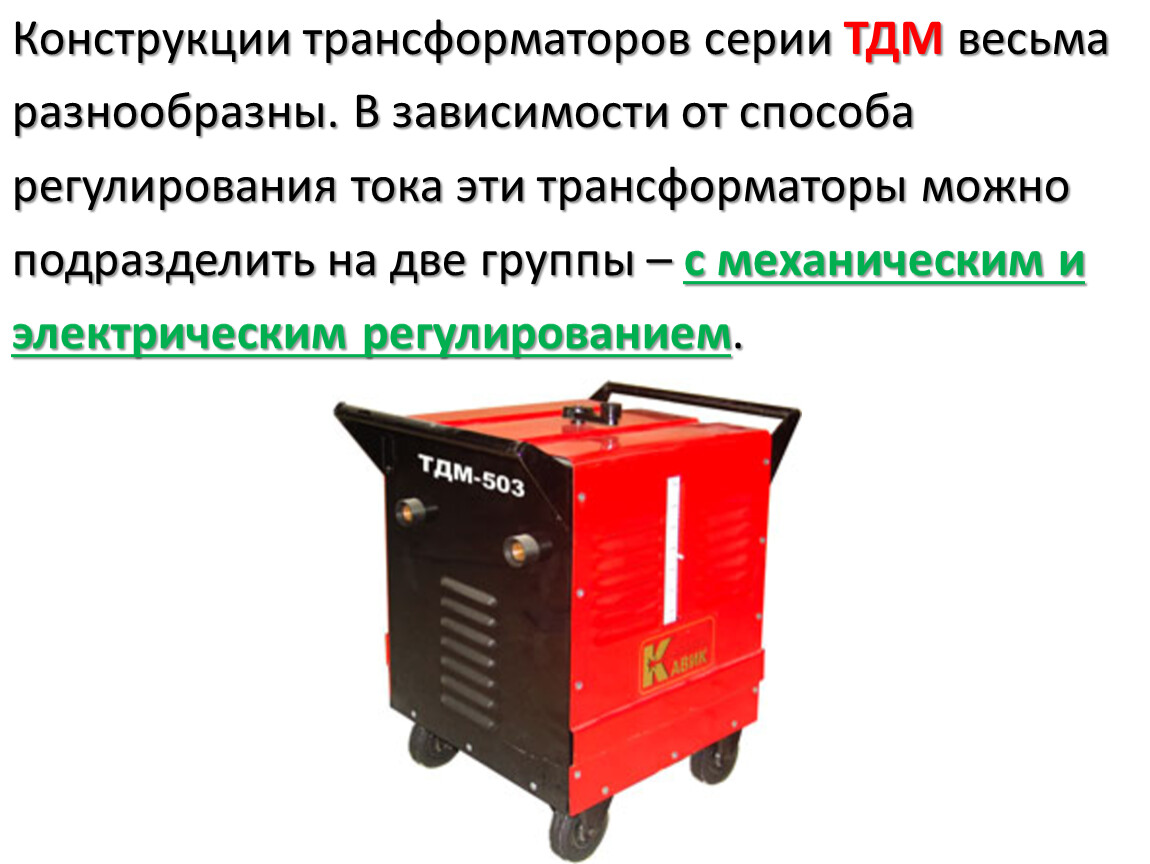

Конструкции трансформаторов серии ТДМ весьма
разнообразны. В зависимости от способа
регулирования тока эти трансформаторы можно
подразделить на две группы – с механическим и
электрическим регулированием.

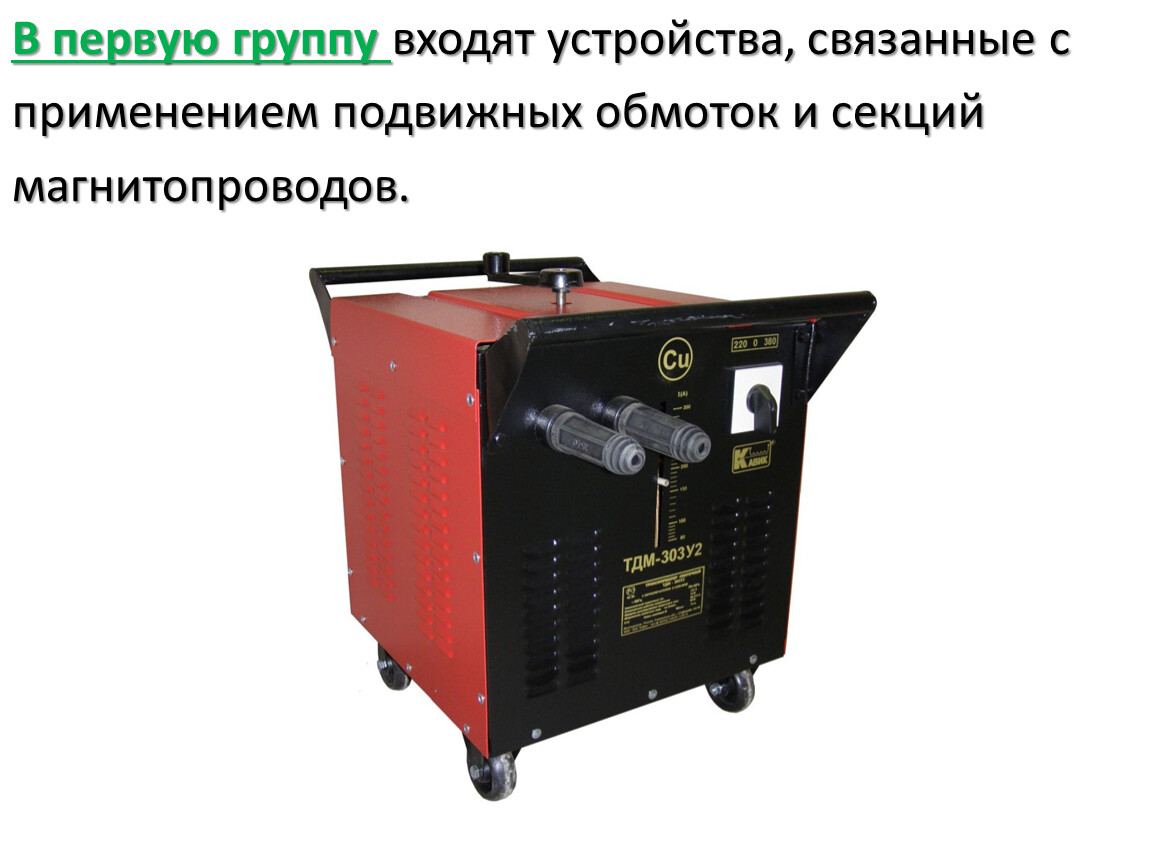

В первую группу входят устройства, связанные с
применением подвижных обмоток и секций
магнитопроводов.

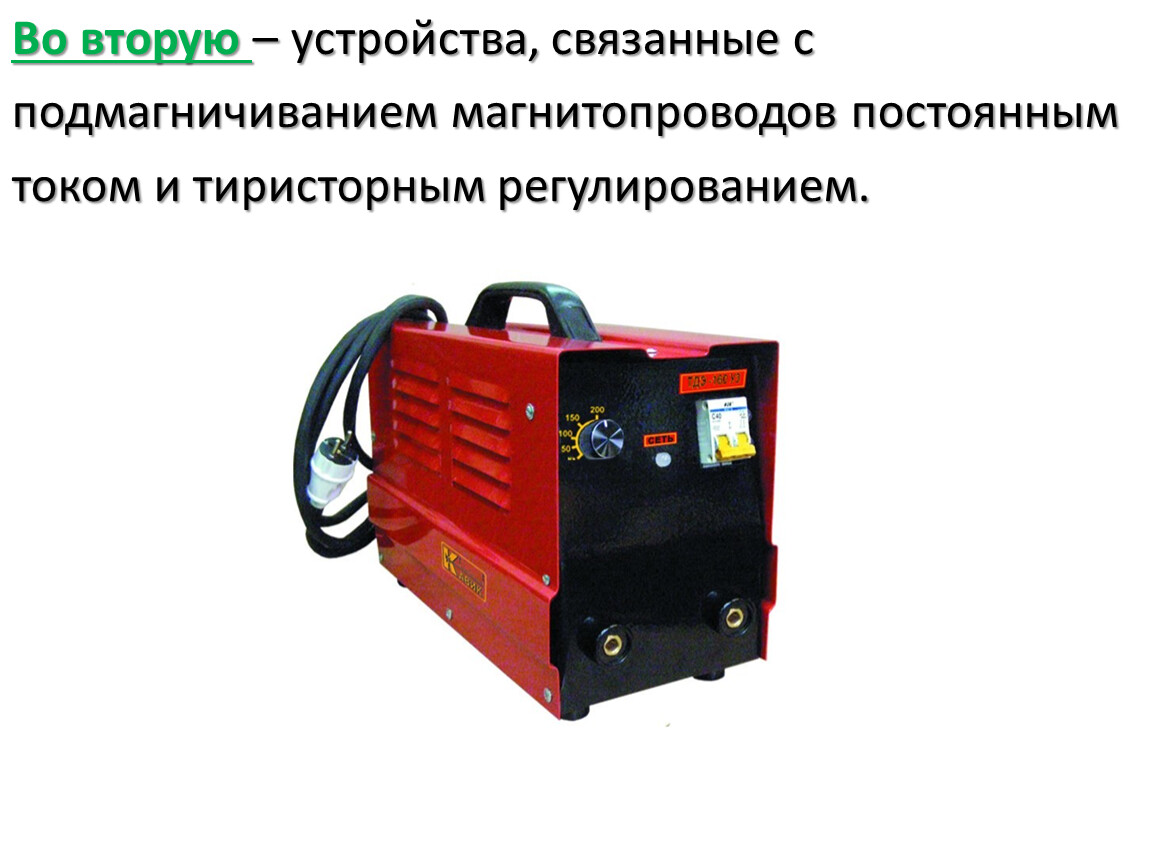

Во вторую – устройства, связанные с
подмагничиванием магнитопроводов постоянным
током и тиристорным регулированием.
