Презентация к уроку "Законы Кирхгофа"

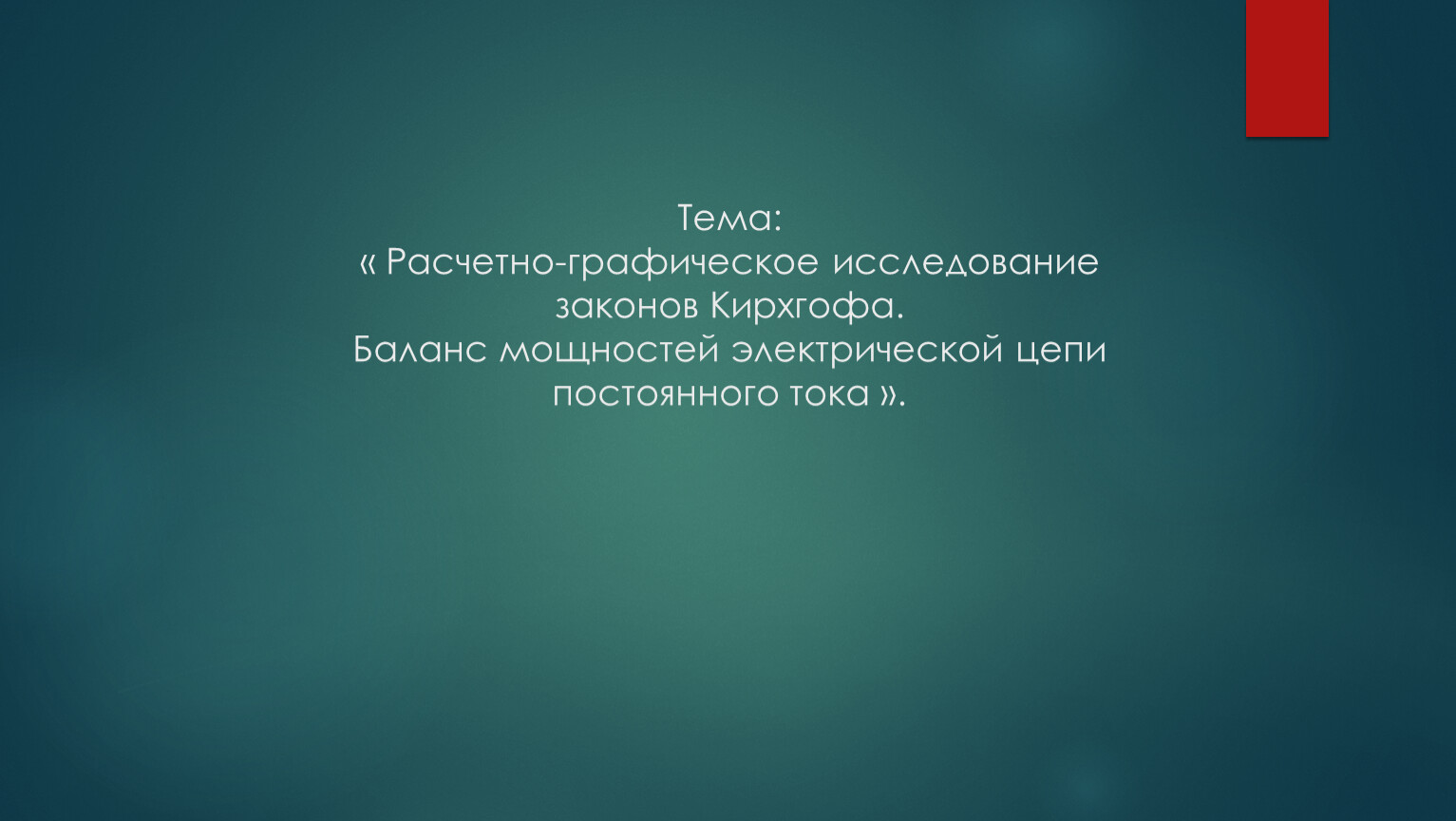

Тема: « Расчетно-графическое исследование законов Кирхгофа. Баланс мощностей электрической цепи постоянного тока ».

Цель работы:

- знать этапы расчетов электрических цепей постоянного тока по законам Кирхгофа.
- применять математические способы ( аналитический и графический) в доказательствах законов Кирхгофа.
- уметь объяснять преимущества электрической энергии перед другими видами энергии расчетом баланса мощностей электрической цепи постоянного тока.

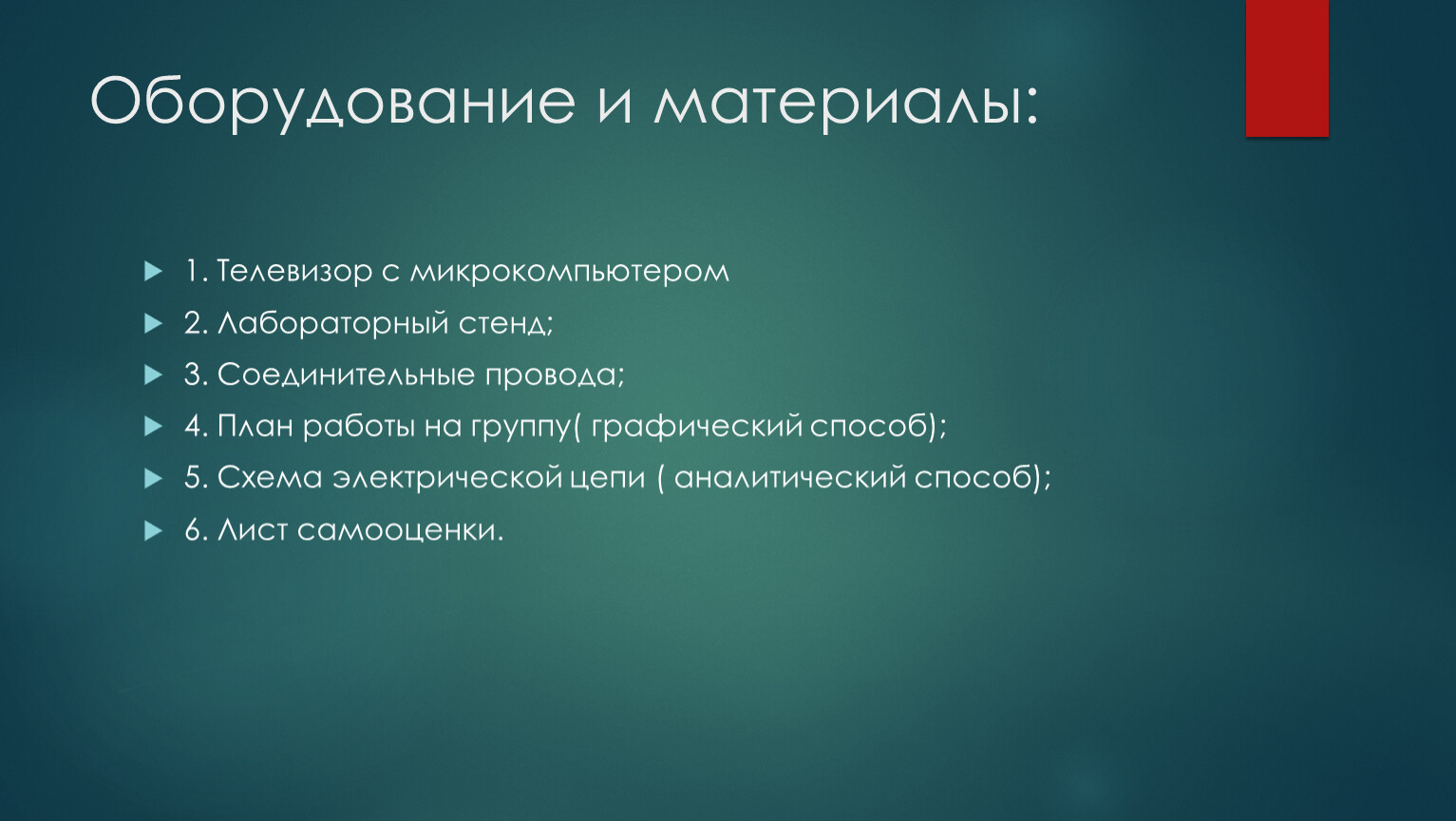

Оборудование и материалы:

1. Телевизор с микрокомпьютером
2. Лабораторный стенд;
3. Соединительные провода;
4. План работы на группу( графический способ);
5. Схема электрической цепи ( аналитический способ);
6. Лист самооценки.

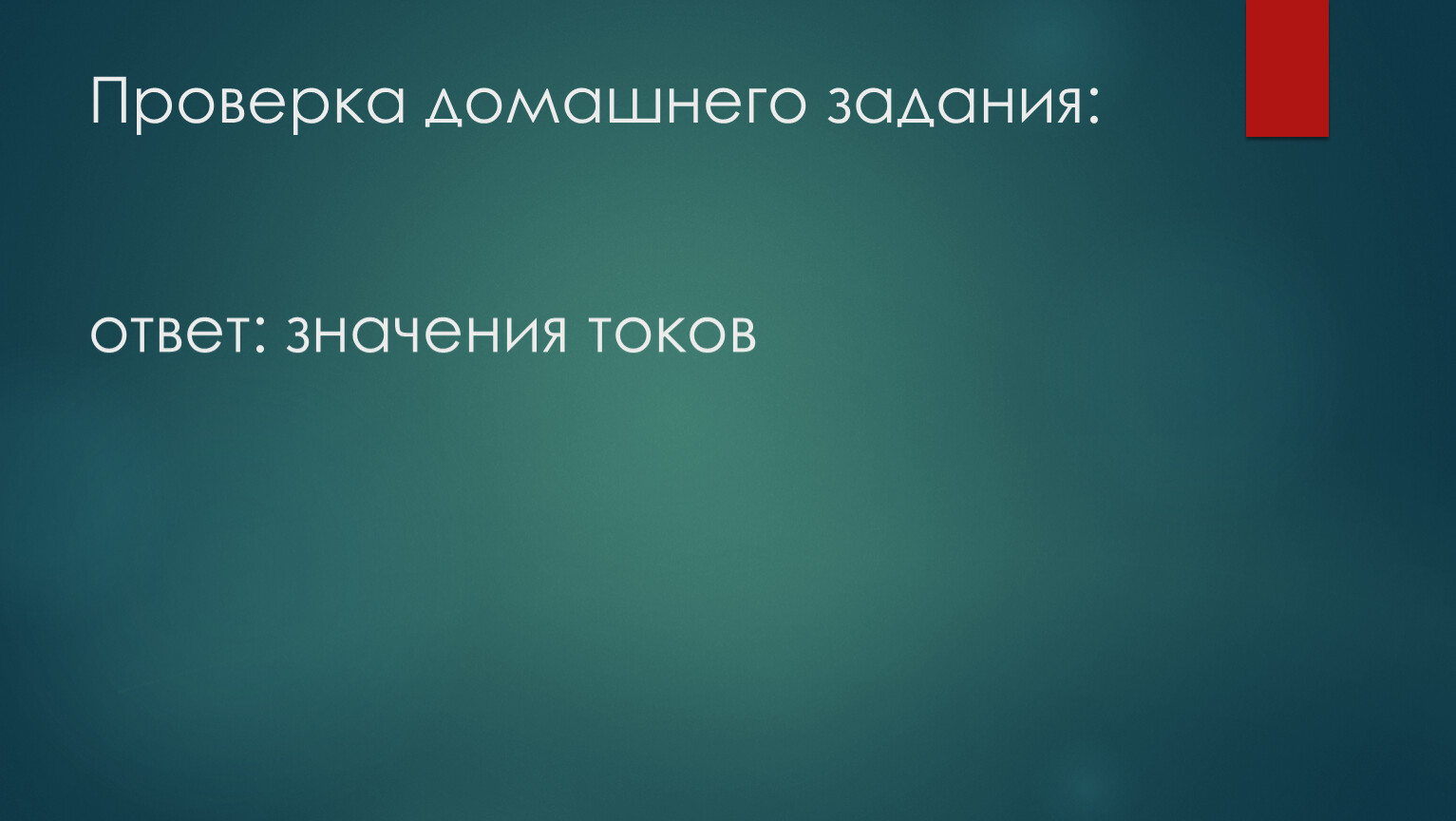

Проверка домашнего задания:ответ: значения токов

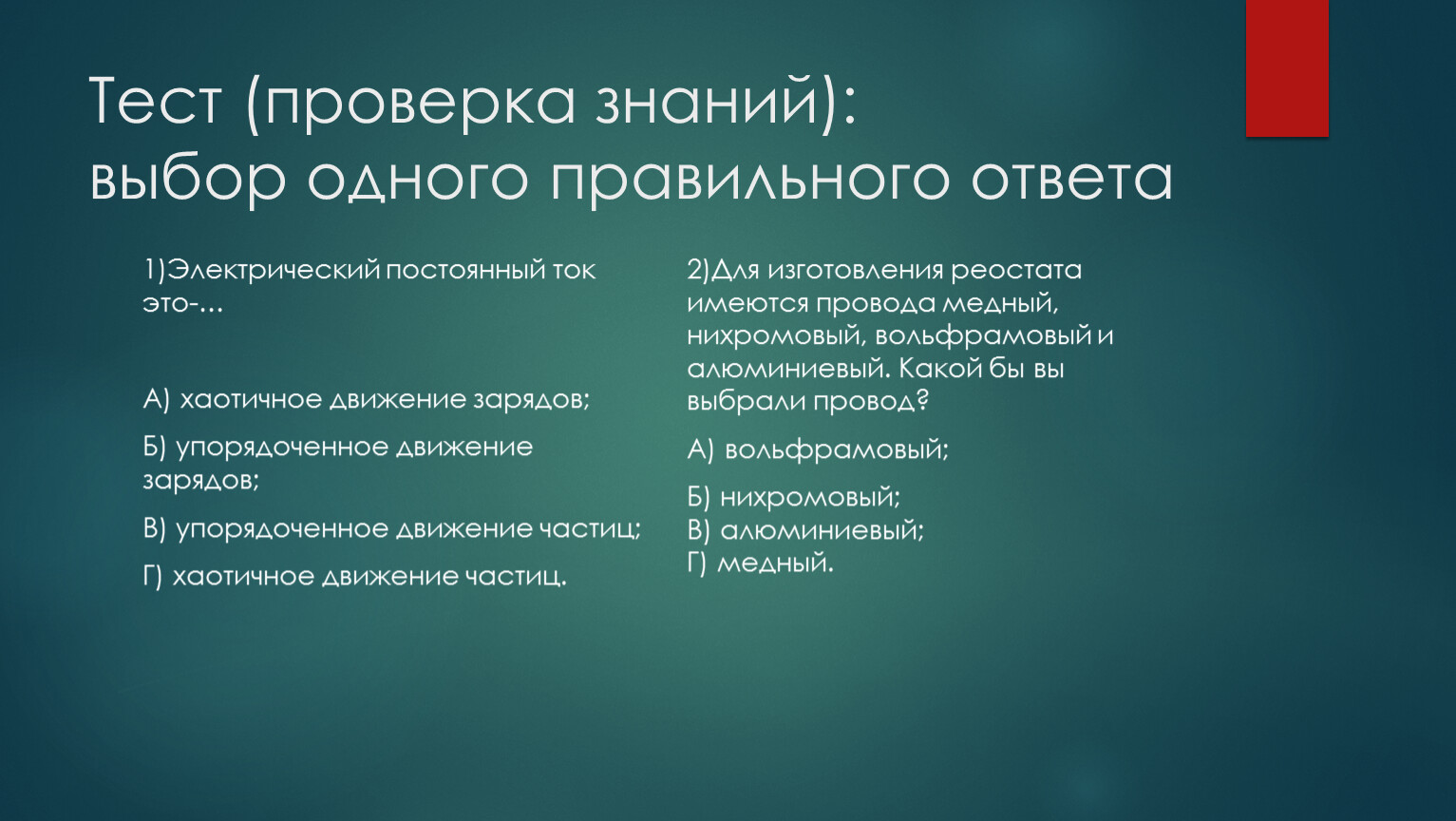

Тест (проверка знаний): выбор одного правильного ответа

1)Электрический постоянный ток это-…

А) хаотичное движение зарядов;
Б) упорядоченное движение зарядов;
В) упорядоченное движение частиц;
Г) хаотичное движение частиц.

2)Для изготовления реостата имеются провода медный, нихромовый, вольфрамовый и алюминиевый. Какой бы вы выбрали провод?
А) вольфрамовый;
Б) нихромовый;В) алюминиевый;Г) медный.

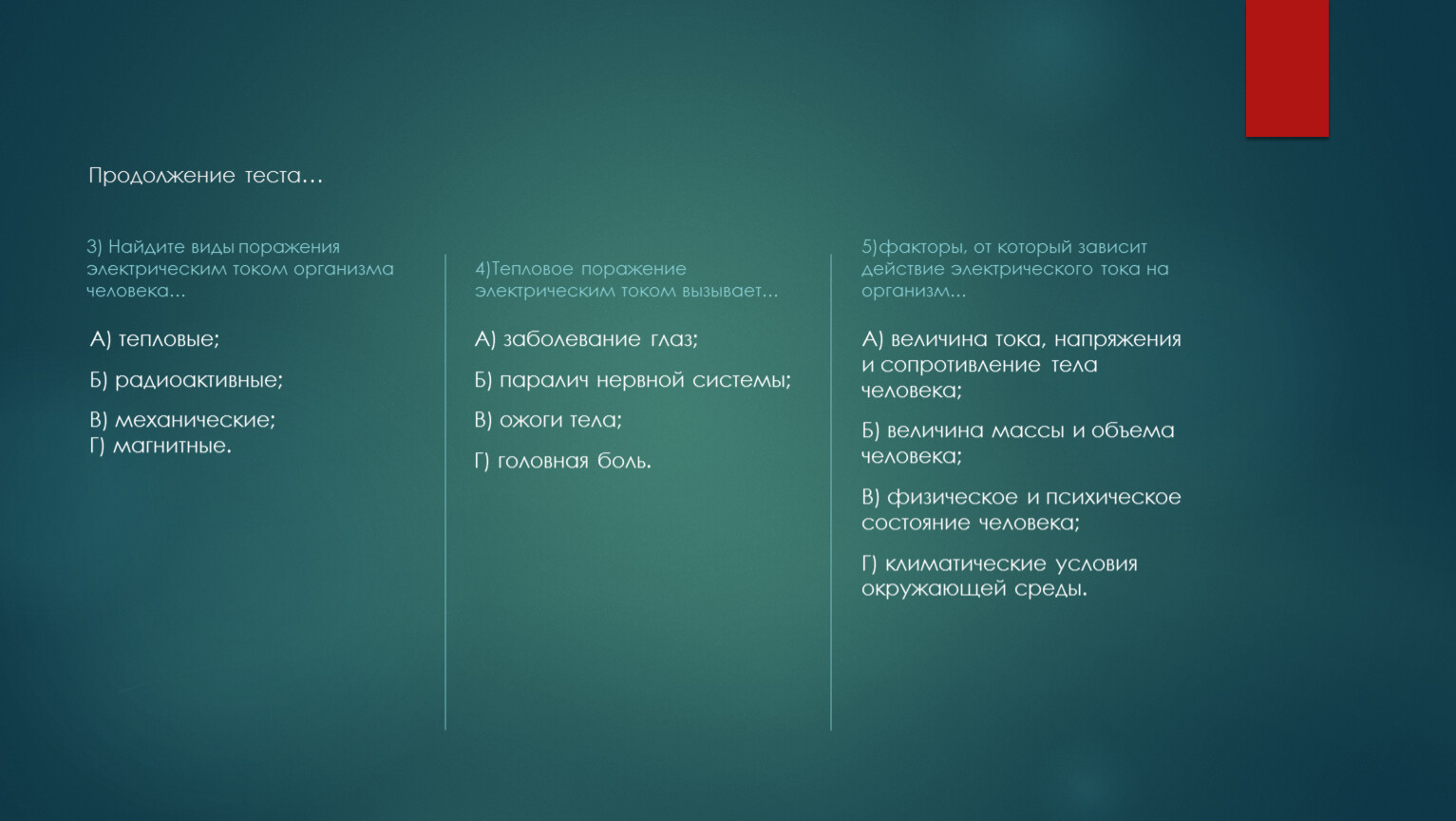

Продолжение теста…

А) тепловые;
Б) радиоактивные;
В) механические;Г) магнитные.

4)Тепловое поражение электрическим током вызывает…

А) заболевание глаз;
Б) паралич нервной системы;
В) ожоги тела;
Г) головная боль.

5)факторы, от который зависит действие электрического тока на организм…

А) величина тока, напряжения и сопротивление тела человека;
Б) величина массы и объема человека;
В) физическое и психическое состояние человека;
Г) климатические условия окружающей среды.

3) Найдите виды поражения электрическим током организма человека…

Ответы к тесту:

1. В
2. Б
3. А
4. В
5. А
Критерии оценки:
«Отлично» ставится за все пять правильных ответов;
«Хорошо» ставится за четыре правильных ответа;
«Удовлетворительно» за три правильных ответа;
«Неудовлетворительно» за два правильных ответа;
«Единица» за один правильный ответ или ответов нет.

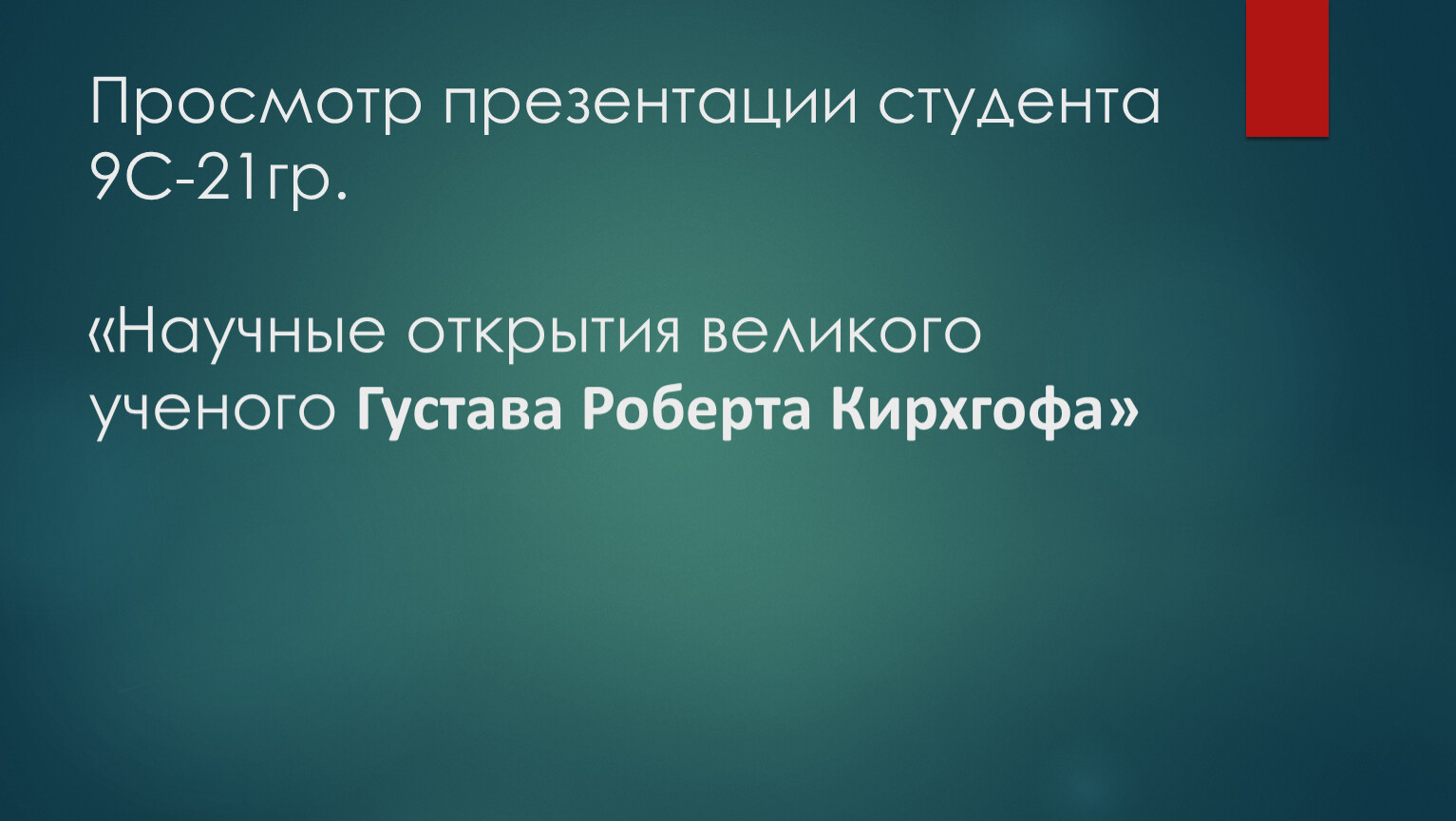

Просмотр презентации студента9С-21гр. «Научные открытия великого ученого Густава Роберта Кирхгофа»

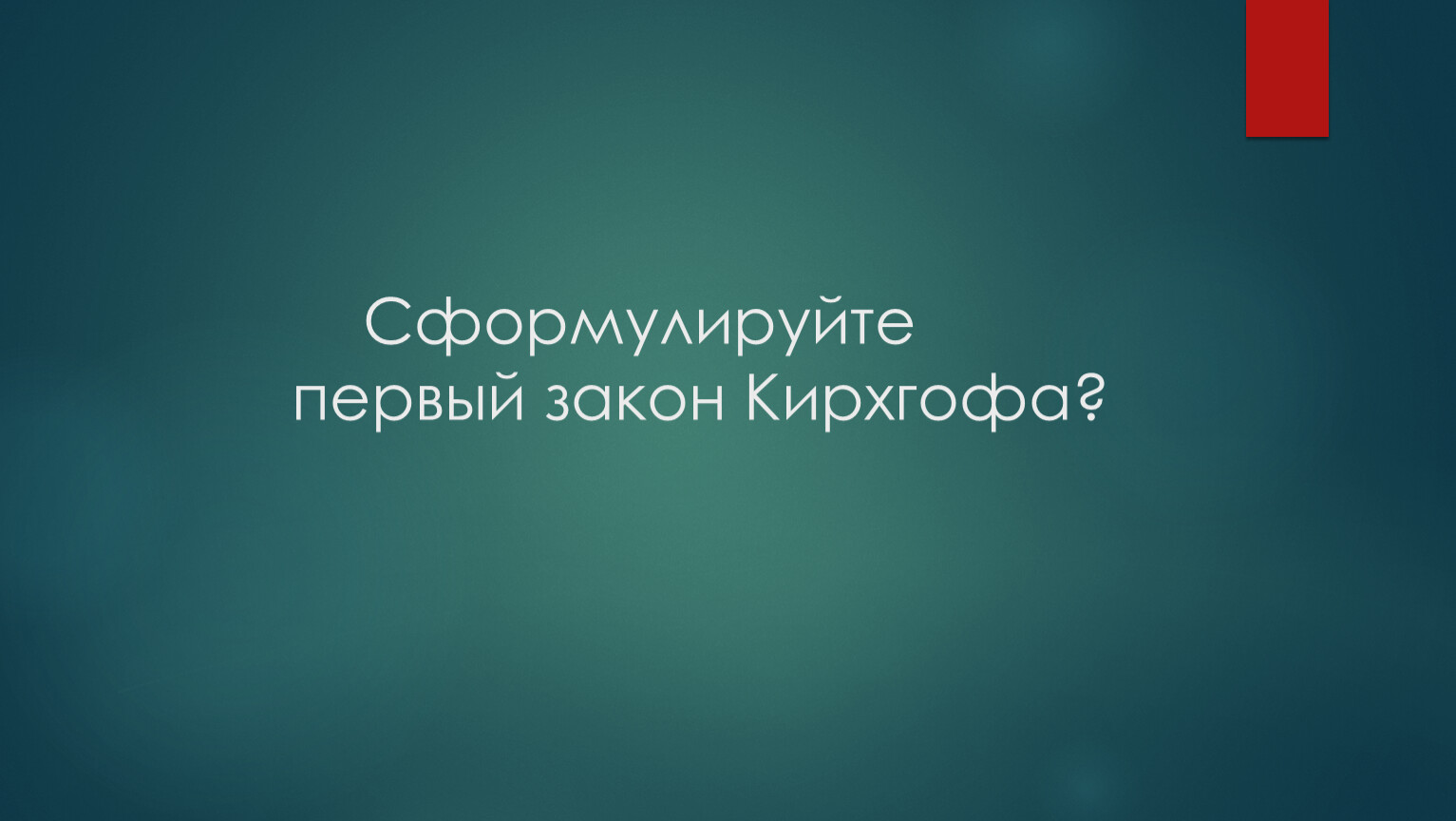

Сформулируйте  первый закон Кирхгофа?

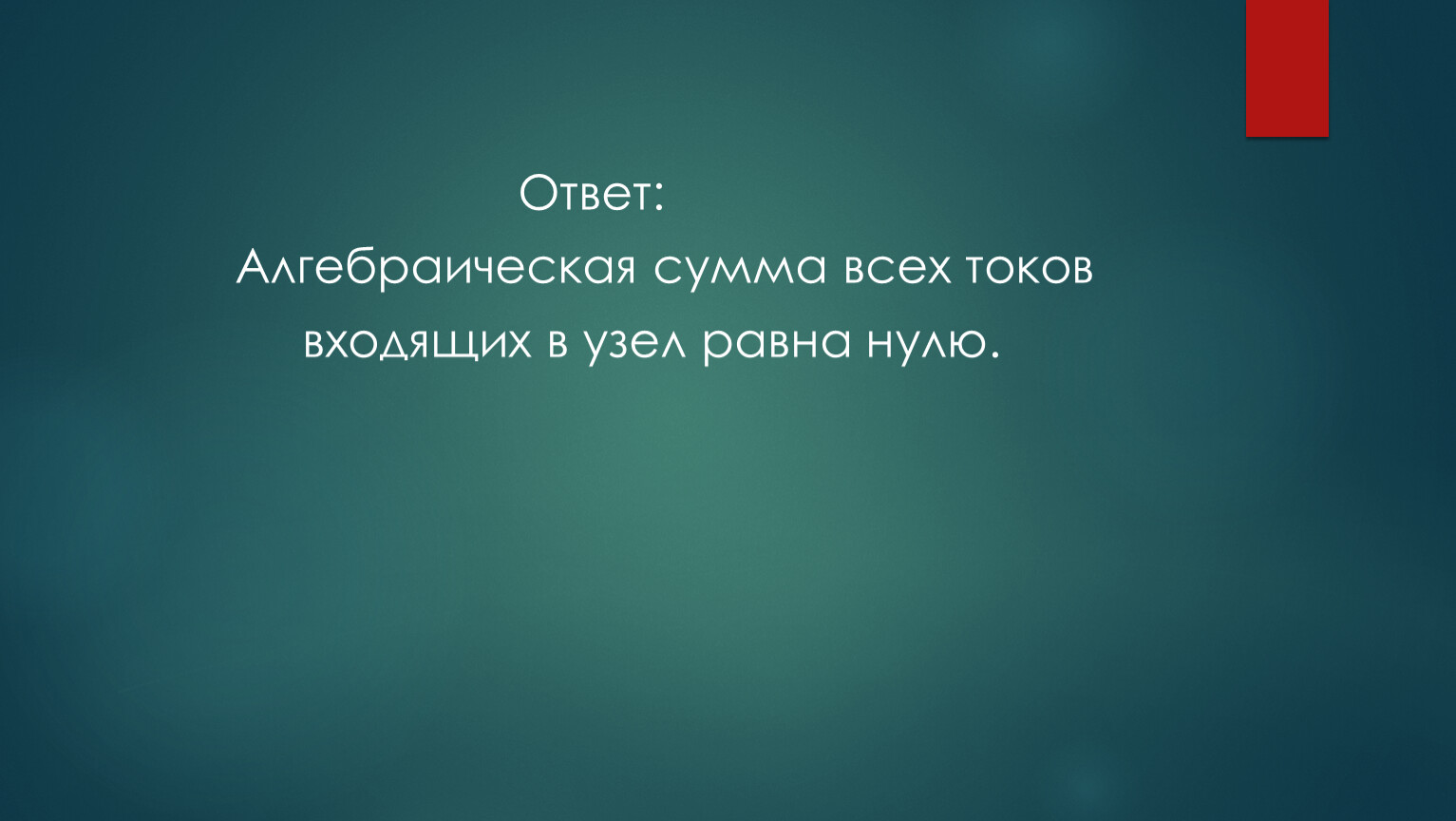

Ответ:
Алгебраическая сумма всех токов
входящих в узел равна нулю.

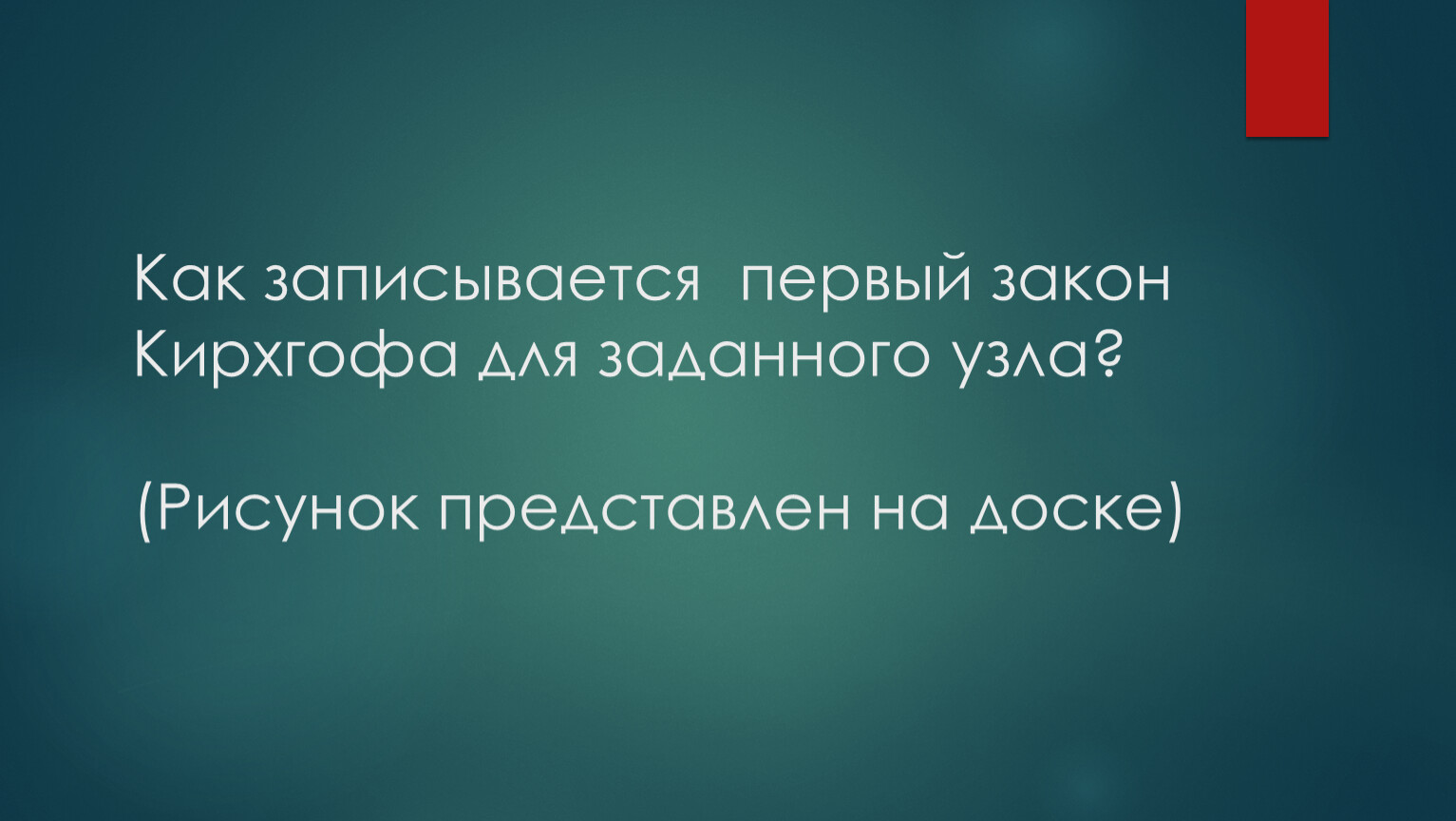

Как записывается первый закон Кирхгофа для заданного узла?(Рисунок представлен на доске)

Сформулируйте второй закон Кирхгофа? Объясните его физический смысл?

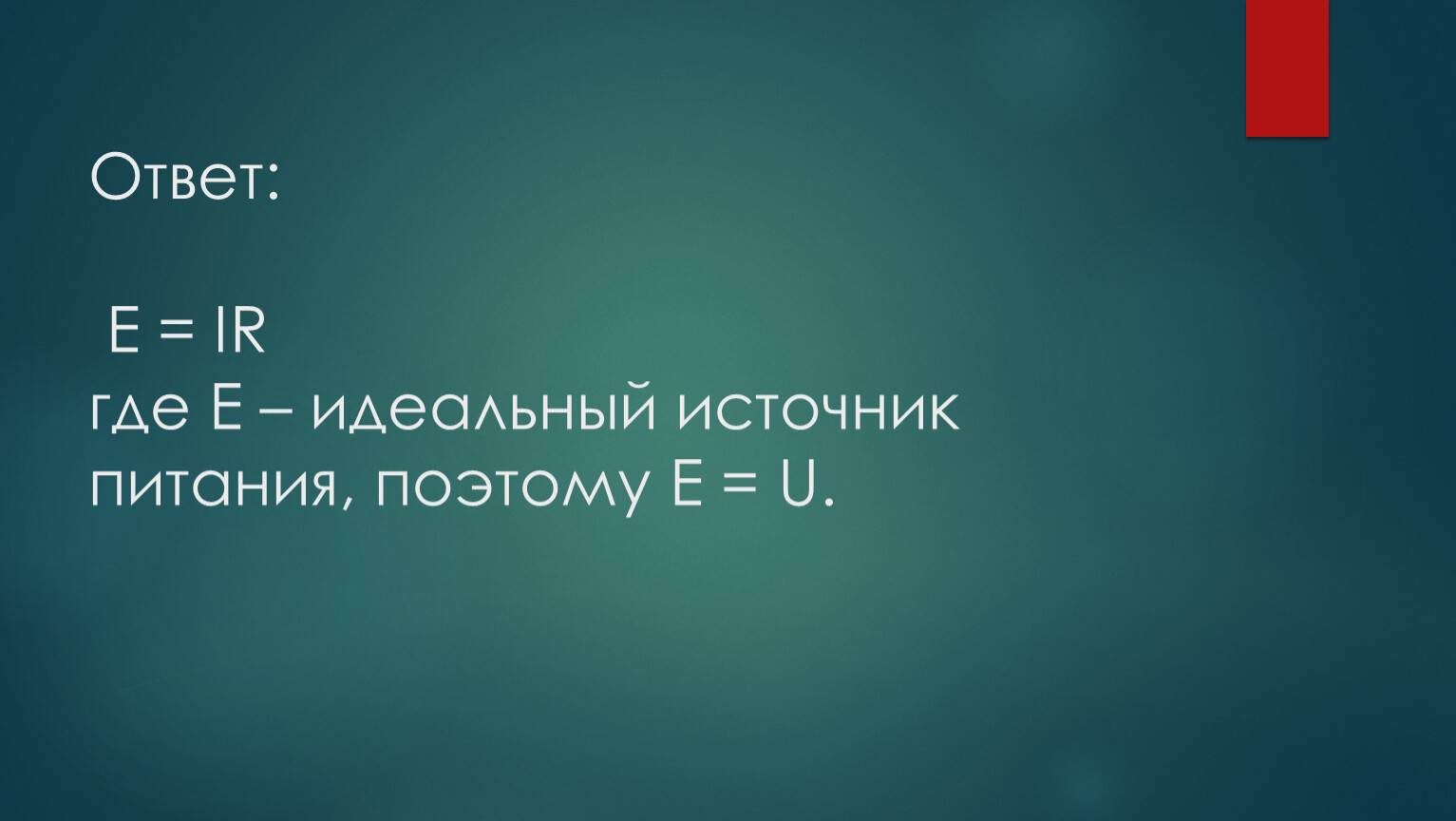

Ответ:  E = IR где E – идеальный источник питания, поэтому E = U.

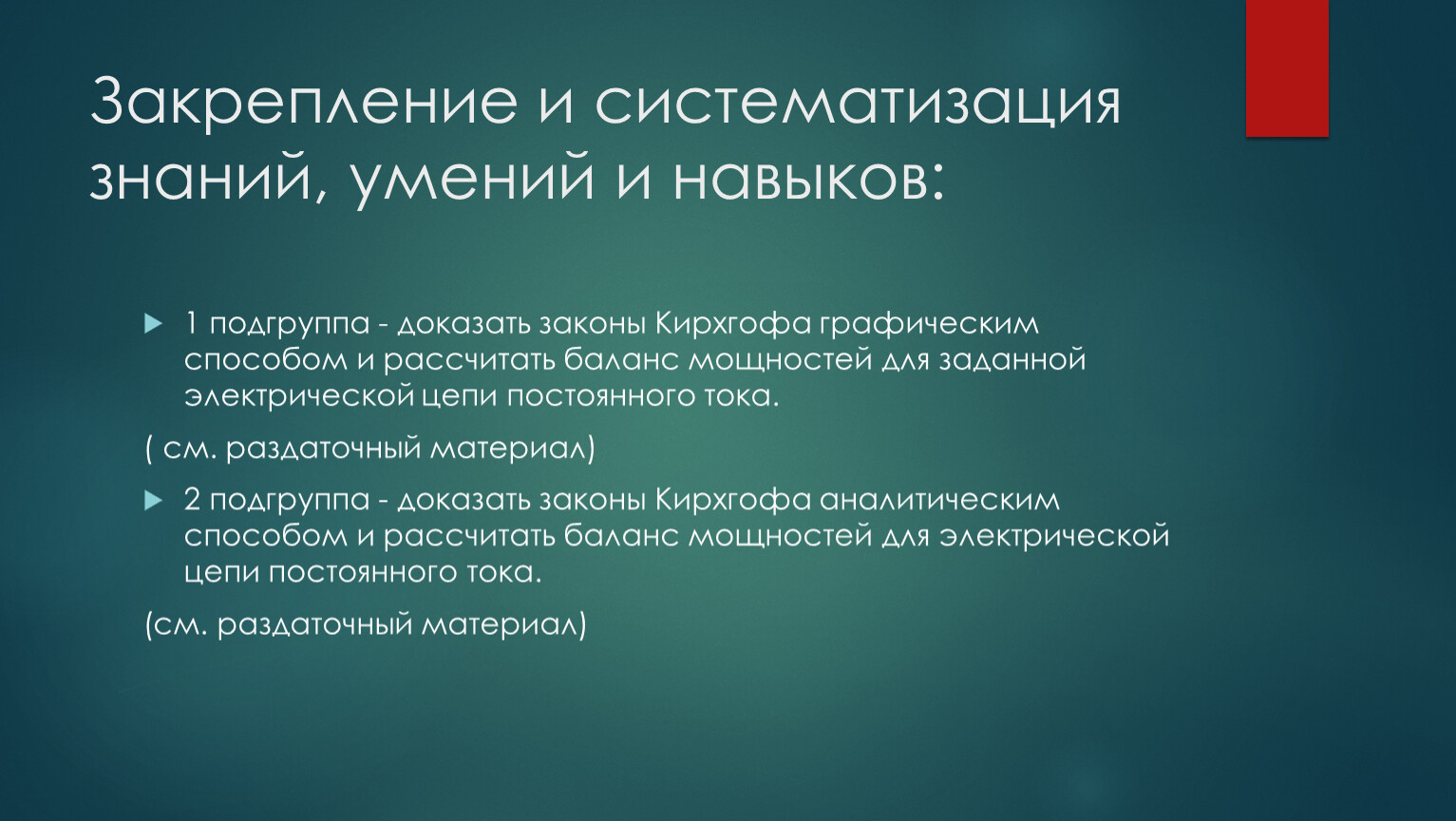

Закрепление и систематизация знаний, умений и навыков:

1 подгруппа - доказать законы Кирхгофа графическим способом и рассчитать баланс мощностей для заданной электрической цепи постоянного тока.
( см. раздаточный материал)
2 подгруппа - доказать законы Кирхгофа аналитическим способом и рассчитать баланс мощностей для электрической цепи постоянного тока.
(см. раздаточный материал)

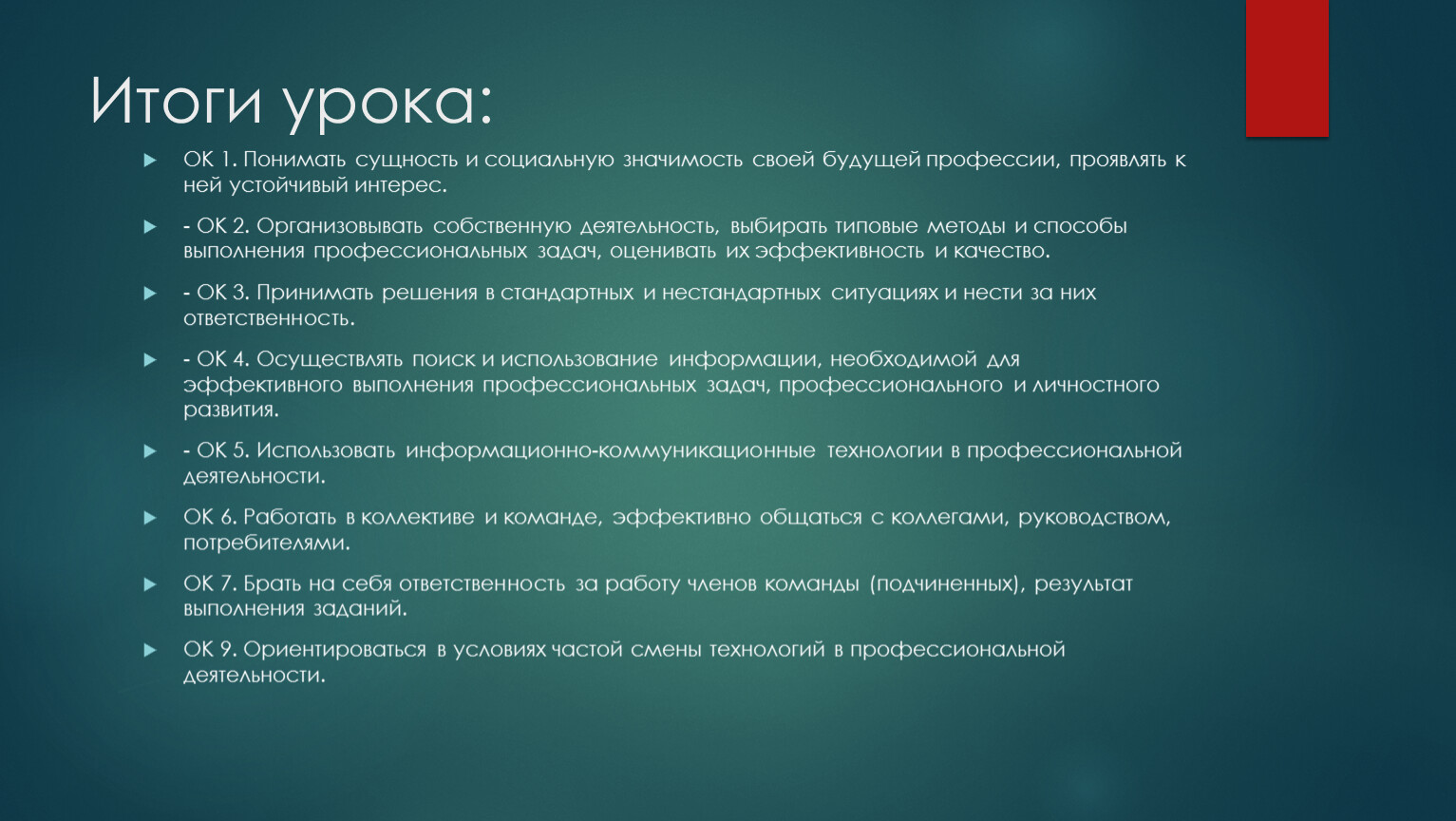

Итоги урока:

ОК 1. Понимать сущность и социальную значимость своей будущей профессии, проявлять к ней устойчивый интерес.
- ОК 2. Организовывать собственную деятельность, выбирать типовые методы и способы выполнения профессиональных задач, оценивать их эффективность и качество.
- ОК 3. Принимать решения в стандартных и нестандартных ситуациях и нести за них ответственность.
- ОК 4. Осуществлять поиск и использование информации, необходимой для эффективного выполнения профессиональных задач, профессионального и личностного развития.
- ОК 5. Использовать информационно-коммуникационные технологии в профессиональной деятельности.
ОК 6. Работать в коллективе и команде, эффективно общаться с коллегами, руководством, потребителями.
ОК 7. Брать на себя ответственность за работу членов команды (подчиненных), результат выполнения заданий.
ОК 9. Ориентироваться в условиях частой смены технологий в профессиональной деятельности.

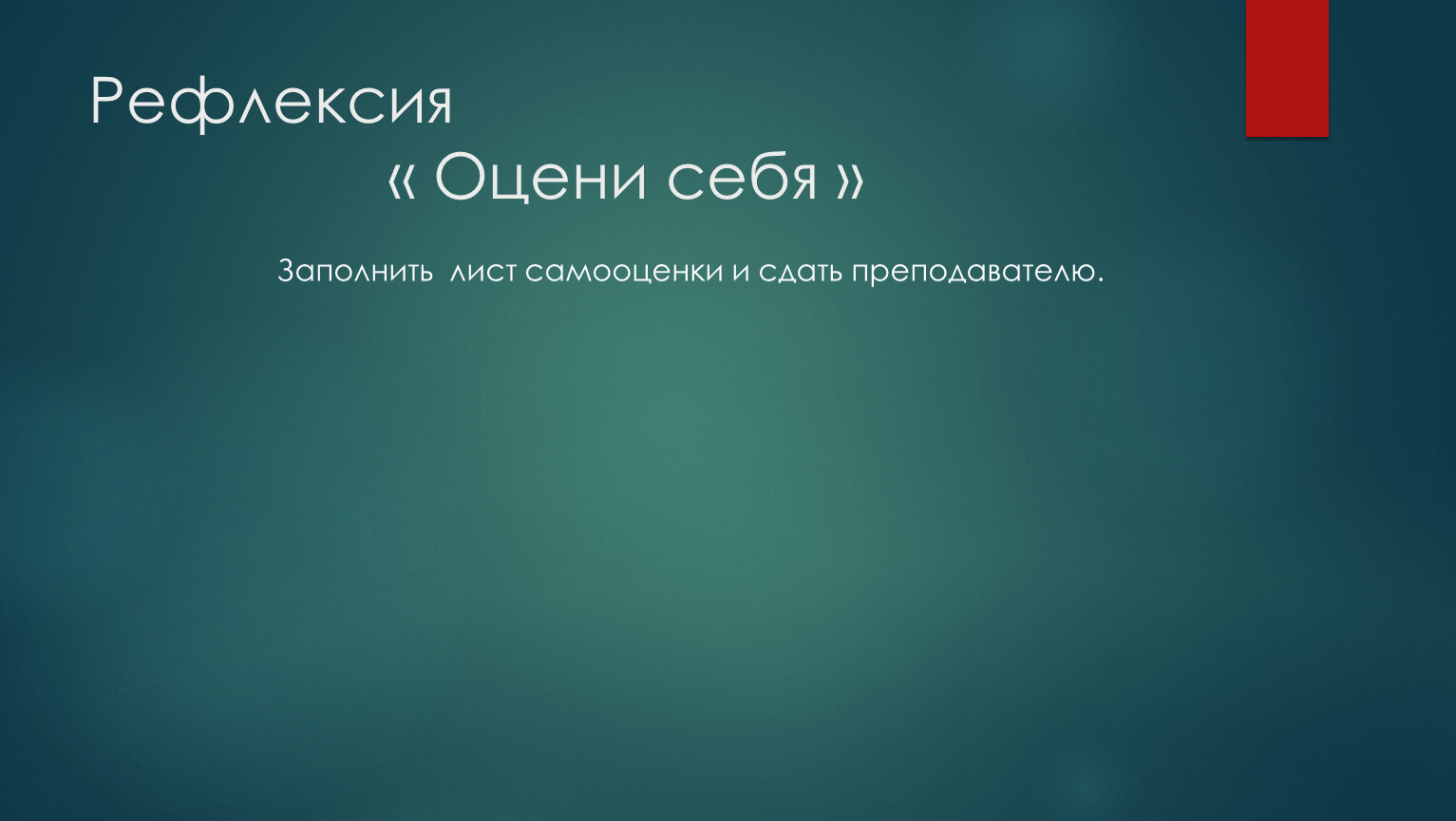

Рефлексия  « Оцени себя »

Заполнить лист самооценки и сдать преподавателю.

Домашнее задание:1. Подготовить письменное сообщение на тему:« Научные открытия Г.Р.Кирхгофа в электротенике ».2. Славинский А.К. гл.2, п.2.9-2.11

Литература:1. Славинский А.К. «Электротехника с основами электроники», учебное пособие,2019г.2. Лоторейчук Е.А. «Теоретические основы электротехники», учебник,2018г.3. Гальперин М.В. « Электротехника и электроника »,учебное пособие,2018г.

Спасибо всем
