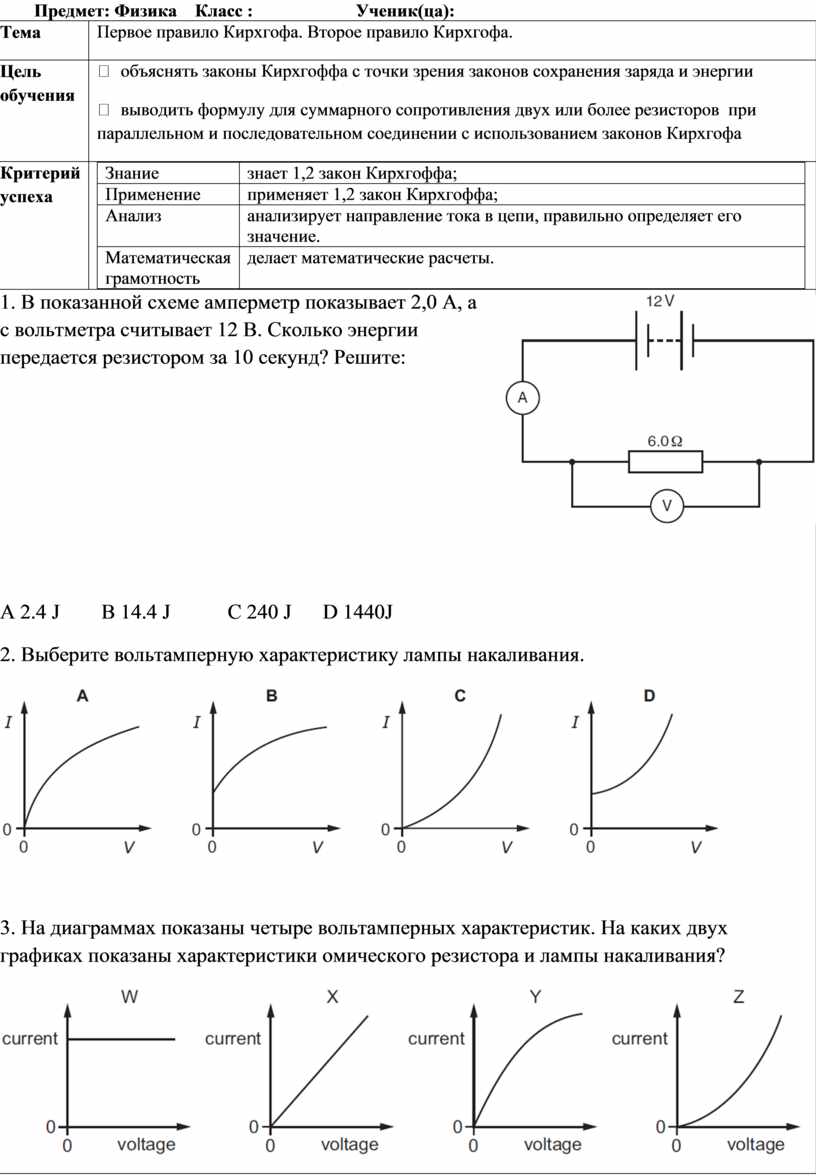

Предмет: Физика Класс : Ученик(ца):

Тема

Первое правило Кирхгофа. Второе правило Кирхгофа.

Цель обучения

 объяснять законы Кирхгоффа с точки зрения законов сохранения заряда и энергии

 выводить формулу для суммарного сопротивления двух или более резисторов при параллельном и последовательном соединении с использованием законов Кирхгофа

Критерий успеха

Знание	знает 1,2 закон Кирхгоффа;
Применение	применяет 1,2 закон Кирхгоффа;
Анализ	анализирует направление тока в цепи, правильно определяет его значение.
Математическая грамотность	делает математические расчеты.

1. В показанной схеме амперметр показывает 2,0 А, а c вольтметра считывает 12 В. Сколько энергии передается резистором за 10 секунд? Решите:

А 2.4 J В 14.4 J С 240 J D 1440J

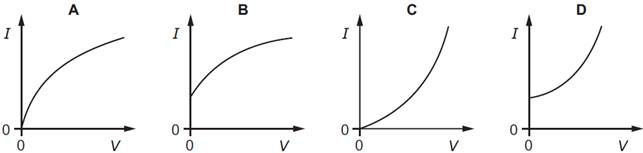

2. Выберите вольтамперную характеристику лампы накаливания.

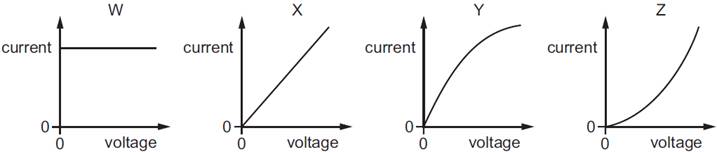

3. На диаграммах показаны четыре вольтамперных характеристик. На каких двух графиках показаны характеристики омического резистора и лампы накаливания?

4. Вычислите показатель вольтметра.

Напряжение = _____________В

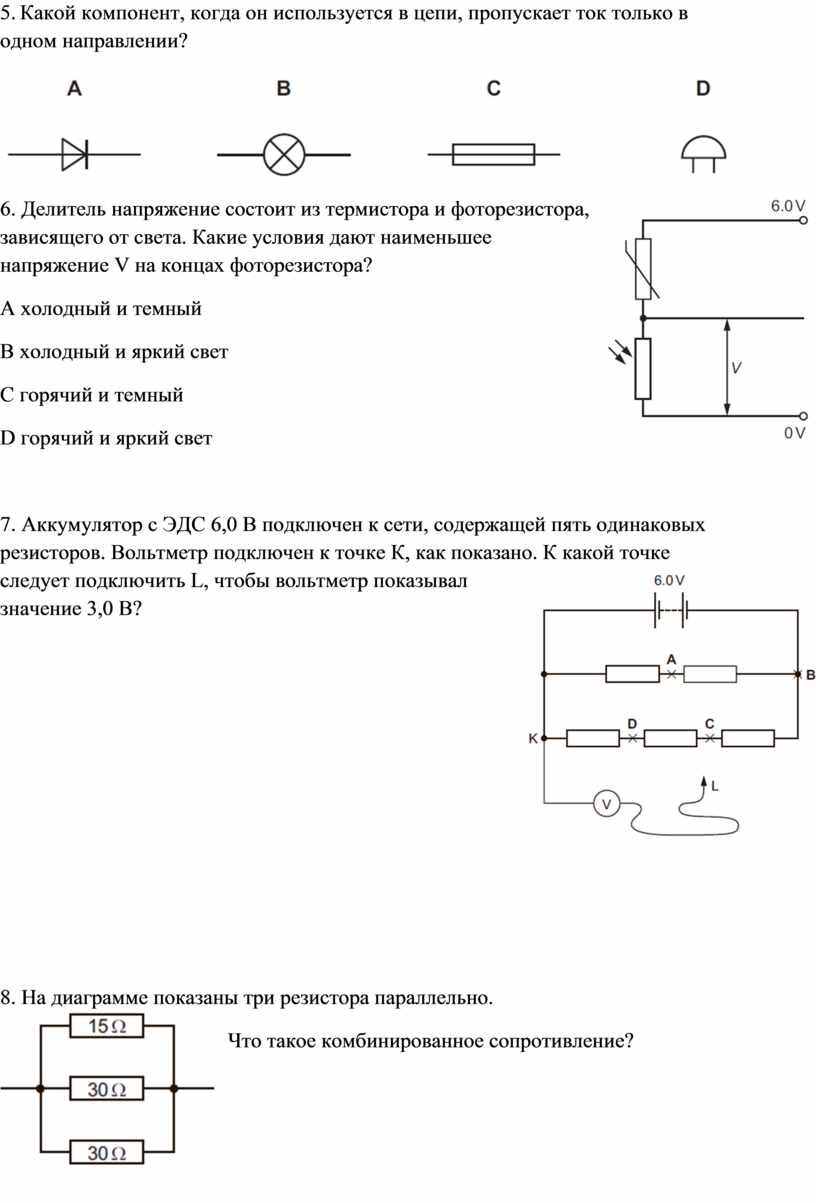

5. Какой компонент, когда он используется в цепи, пропускает ток только в одном направлении?

6. Делитель напряжение состоит из термистора и фоторезистора, зависящего от света. Какие условия дают наименьшее напряжение V на концах фоторезистора?

А холодный и темный

B холодный и яркий свет

C горячий и темный

D горячий и яркий свет

7. Аккумулятор с ЭДС 6,0 В подключен к сети, содержащей пять одинаковых резисторов. Вольтметр подключен к точке К, как показано. К какой точке следует подключить L, чтобы вольтметр показывал значение 3,0 В?

8. На диаграмме показаны три резистора параллельно.

Что такое комбинированное сопротивление?

Сопротивление = _____________Ом

9. Вычислите показатель вольтметра.

Напряжение = ___________В

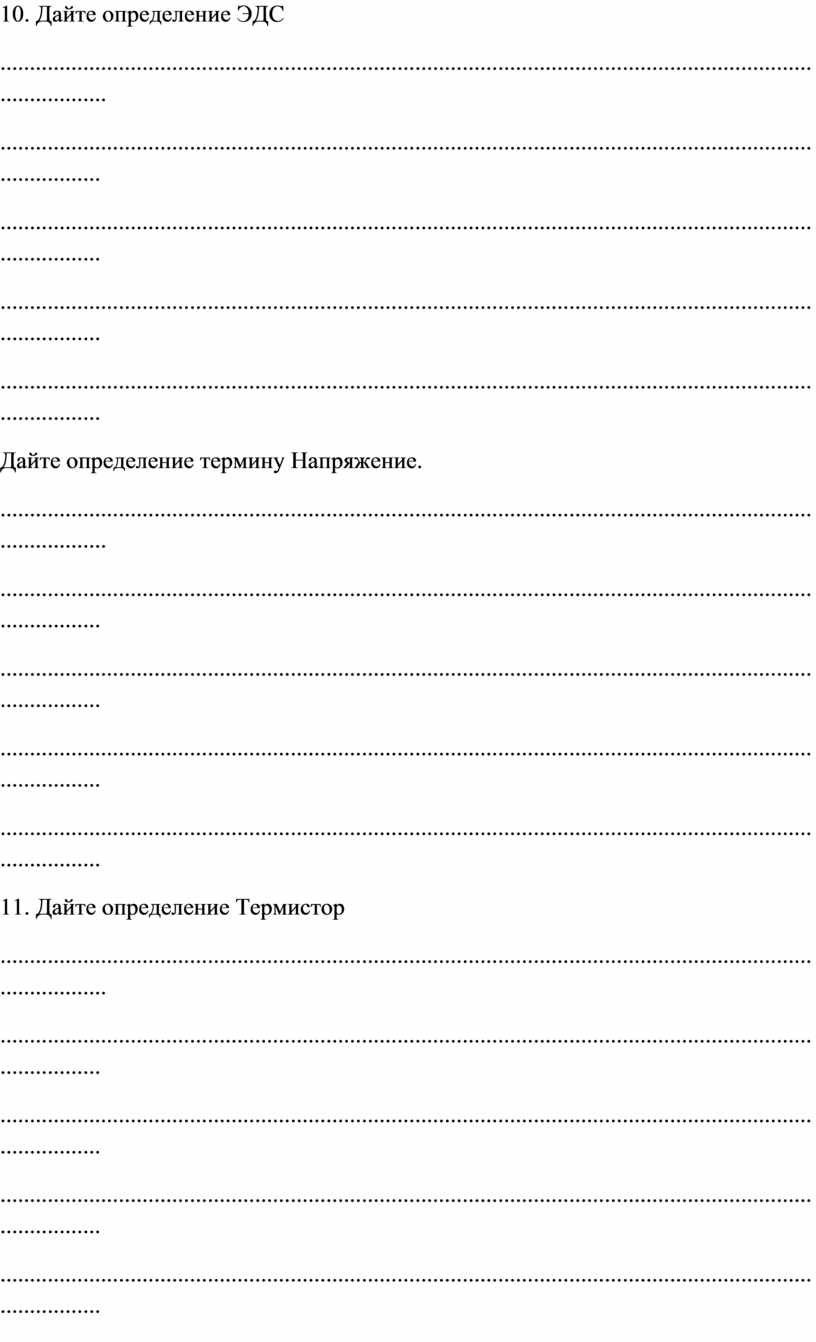

10. Дайте определение ЭДС

...........................................................................................................................................................

..........................................................................................................................................................

Дайте определение термину Напряжение.

...........................................................................................................................................................

..........................................................................................................................................................

11. Дайте определение Термистор

...........................................................................................................................................................

..........................................................................................................................................................

12. Батарейка ЭДС 2,0 В и незначительное внутреннее сопротивление подключено к переменному резистору R и металлическому проводу, как показано на рисунке 5.1. Провод имеет длину 900 мм и имеет площадь поперечного сечения 1,3 * 10^-7 м². Сопротивление провода составляет 3,4 Ом.

а) Вычислите удельное сопротивление металлического провода.

Удельное сопротивление = __________________ Ом*м

б) Вычислите мощность, преобразованную в провод, когда разность потенциалов по проводу составляет 2,0 В.

Мощность = _________________ Вт

На рисунке 5.1 изобразите вольтамперную характеристику для лампы накаливания.

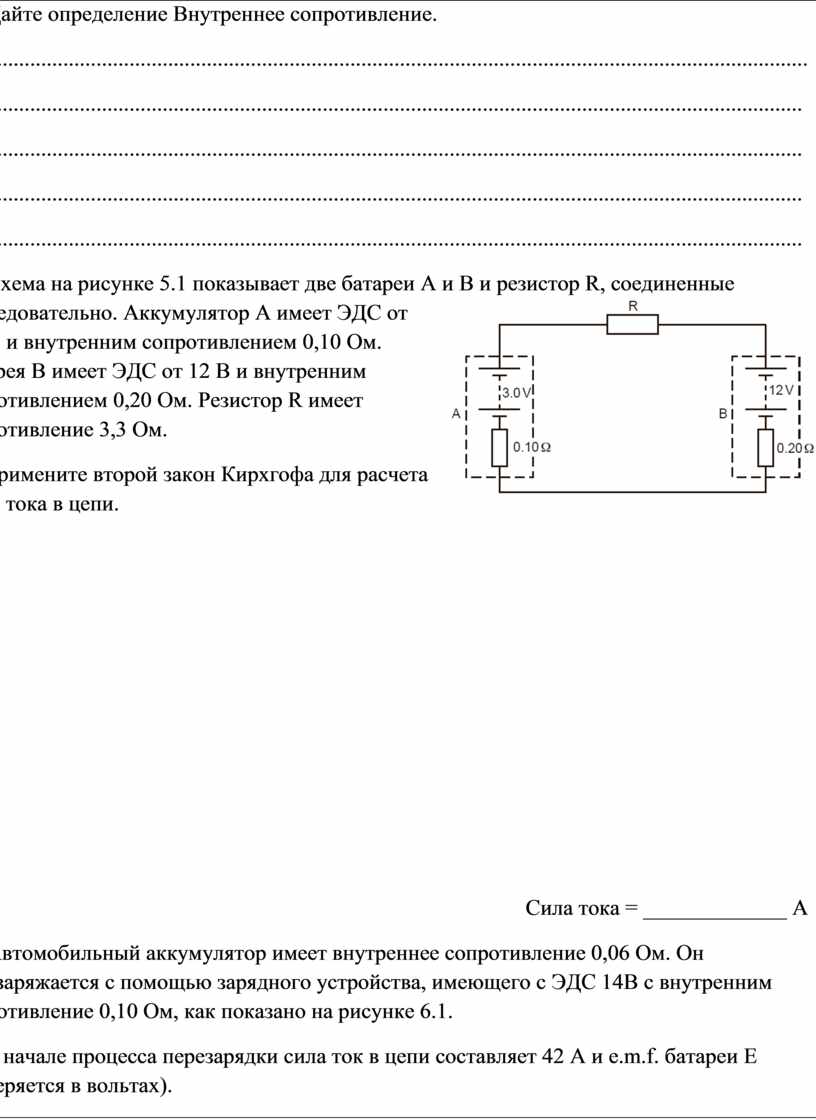

13. Дайте определение Внутреннее сопротивление.

...........................................................................................................................................................

..........................................................................................................................................................

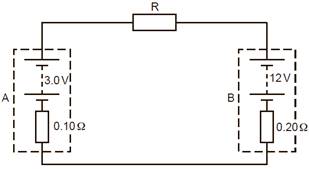

14. Схема на рисунке 5.1 показывает две батареи A и В и резистор R, соединенные последовательно. Аккумулятор A имеет ЭДС от 3,0 В и внутренним сопротивлением 0,10 Ом. Батарея В имеет ЭДС от 12 В и внутренним сопротивлением 0,20 Ом. Резистор R имеет сопротивление 3,3 Ом.

А) Примените второй закон Кирхгофа для расчета силы тока в цепи.

Сила тока = _____________ А

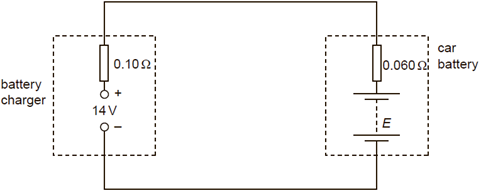

15. Автомобильный аккумулятор имеет внутреннее сопротивление 0,06 Ом. Он перезаряжается с помощью зарядного устройства, имеющего с ЭДС 14В с внутренним сопротивление 0,10 Ом, как показано на рисунке 6.1.

(a) В начале процесса перезарядки сила ток в цепи составляет 42 A и e.m.f. батареи E (измеряется в вольтах).

а) Вычислите полное сопротивление для схемы

Сопротивление = _______Ом

Б) Вычислите ЭДС аккумулятора автомобиля

ЭДС = _______________В

Какой компонент, когда он используется в цепи, пропускает ток только в одном направлении? 6

Дайте определение Внутреннее сопротивление
