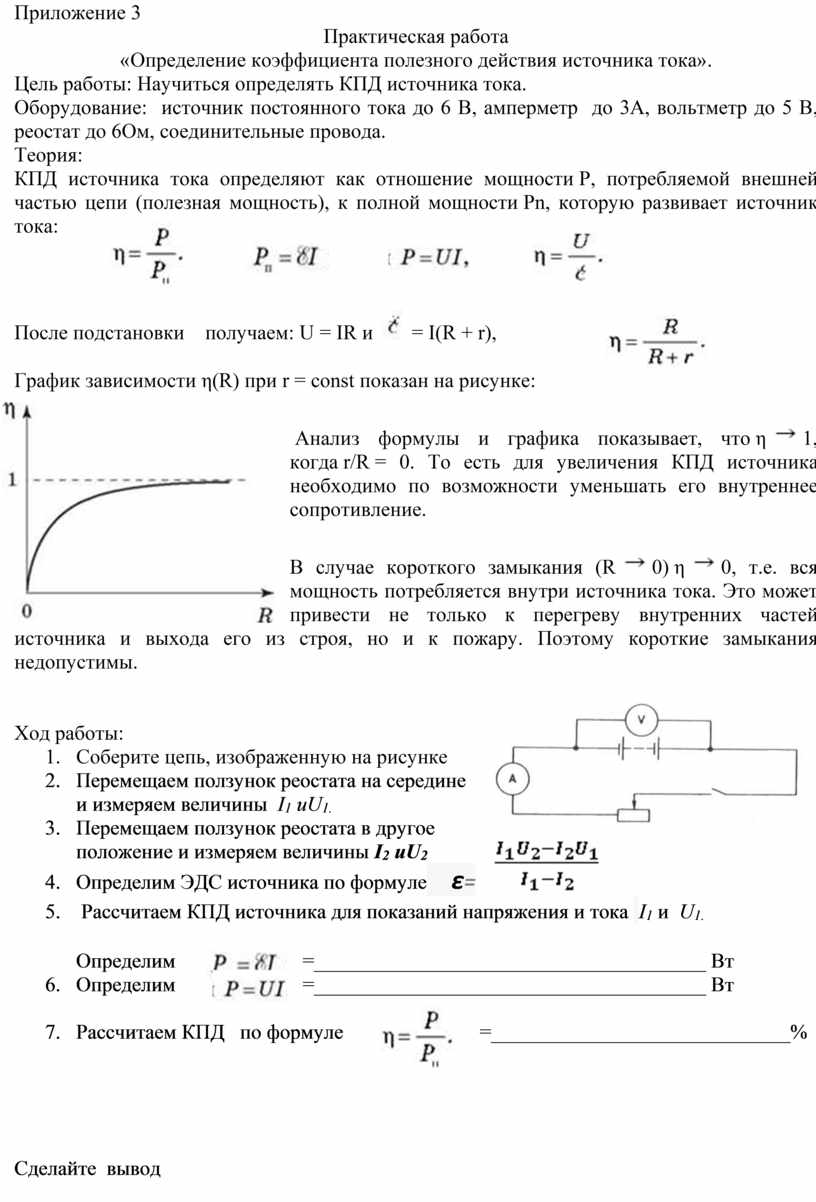

Приложение 3

Практическая работа

«Определение коэффициента полезного действия источника тока».

Цель работы: Научиться определять КПД источника тока.

Оборудование:  источник постоянного тока до 6 В, амперметр  до 3А, вольтметр до 5 В, реостат до 6Ом, соединительные провода.

Теория:

КПД источника тока определяют как отношение мощности P, потребляемой внешней частью цепи (полезная мощность), к полной мощности Pn, которую развивает источник тока:

После подстановки    получаем: U = IR и  = I(R + r),

График зависимости η(R) при r = const показан на рисунке:

 Анализ формулы и графика показывает, что η  1, когда r/R = 0. То есть для увеличения КПД источника необходимо по возможности уменьшать его внутреннее сопротивление.

В случае короткого замыкания (R  0) η  0, т.е. вся мощность потребляется внутри источника тока. Это может привести не только к перегреву внутренних частей источника и выхода его из строя, но и к пожару. Поэтому короткие замыкания недопустимы.

Ход работы:

1.      Соберите цепь, изображенную на рисунке

2.      Перемещаем ползунок реостата на середине и измеряем величины  I₁ иU_1.

3.      Перемещаем ползунок реостата в другое положение и измеряем величины I₂ иU₂

4.      Определим ЭДС источника по формуле    ε=

5.       Рассчитаем КПД источника для показаний напряжения и тока  I₁ и  U_1.

Определим =______________________________________ Вт

6.      Определим                     =______________________________________ Вт

7.      Рассчитаем КПД   по формуле  =_____________________________%

8.      Сделайте  вывод
